ALBAÑILERIA REFORZADA O CONFINADA CON ELEMENTOS DE HORMIGON ARMADO

Presentación del tema: "ALBAÑILERIA REFORZADA O CONFINADA CON ELEMENTOS DE HORMIGON ARMADO"— Transcripción de la presentación:

1 ALBAÑILERIA REFORZADA O CONFINADA CON ELEMENTOS DE HORMIGON ARMADO
Karina Méndez – Marco Parra – Vincenzo Sanchirico – Eliecer Sepúlveda 26 de marzo del 2009 I

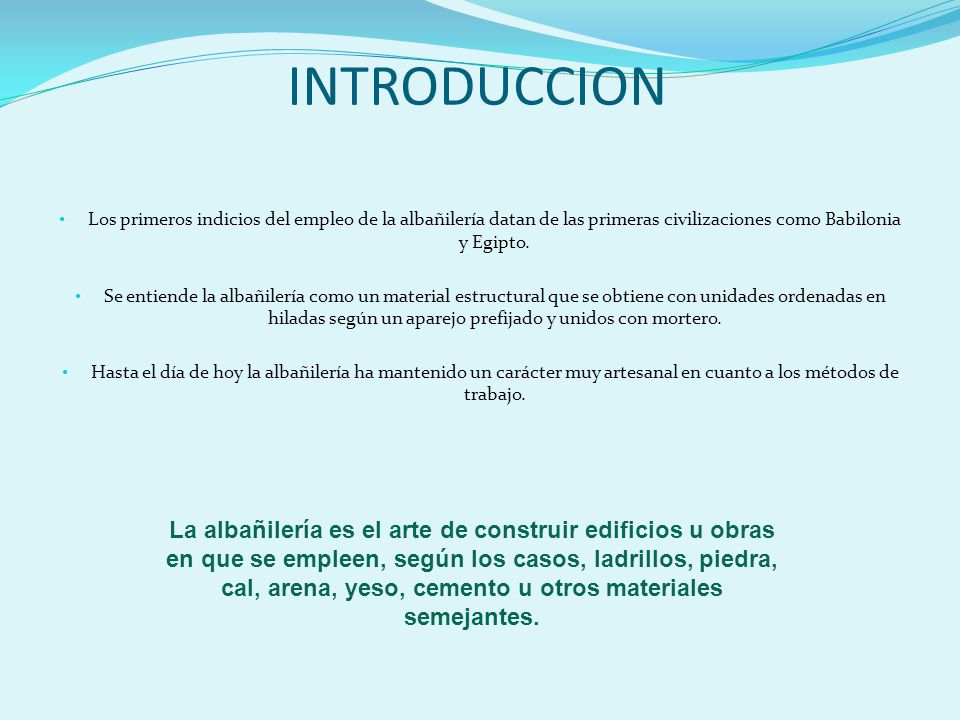

2 INTRODUCCION Los primeros indicios del empleo de la albañilería datan de las primeras civilizaciones como Babilonia y Egipto. Se entiende la albañilería como un material estructural que se obtiene con unidades ordenadas en hiladas según un aparejo prefijado y unidos con mortero. Hasta el día de hoy la albañilería ha mantenido un carácter muy artesanal en cuanto a los métodos de trabajo. La albañilería es el arte de construir edificios u obras en que se empleen, según los casos, ladrillos, piedra, cal, arena, yeso, cemento u otros materiales semejantes.

3 DESARROLLO DE LA ALBAÑILERIA
En los últimos 40 años en la fabricación de este material se han introducido modificaciones importantes como son: · Incorporación cada vez más mayor de unidades hechas a máquinas (sólidas o huecas) fabricadas con diferentes materias primas (arcilla, hormigón, hormigones livianos, etc). · Uso masivo de mortero de cemento- arena y morteros mixtos (cemento-cal-arena). · Incorporación de unidades que no requieren mortero para su unión (Mortarless block o unidades tipo mecano), rellenas con hormigón líquido o "grout". · Uso de mortero de capa delgada. Área bruta y área neta de la unidad de albañilería

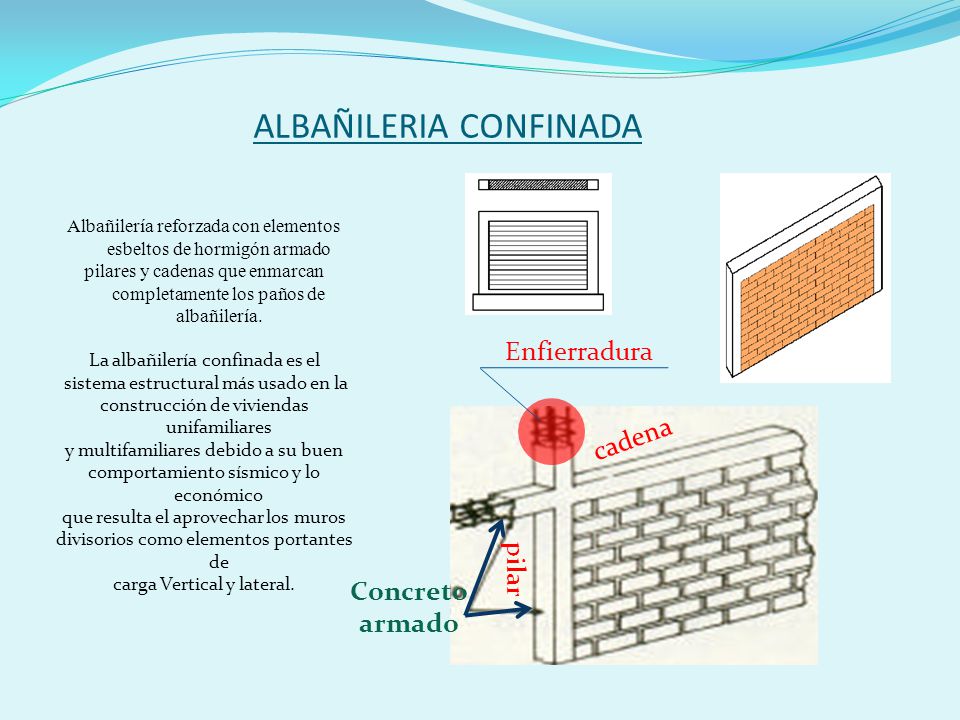

4 ALBAÑILERIA CONFINADA
Albañilería reforzada con elementos esbeltos de hormigón armado pilares y cadenas que enmarcan completamente los paños de albañilería. La albañilería confinada es el sistema estructural más usado en la construcción de viviendas unifamiliares y multifamiliares debido a su buen comportamiento sísmico y lo económico que resulta el aprovechar los muros divisorios como elementos portantes de carga Vertical y lateral. Enfierradura cadena Concreto armado pilar

5 TIPOS DE APAREJOS

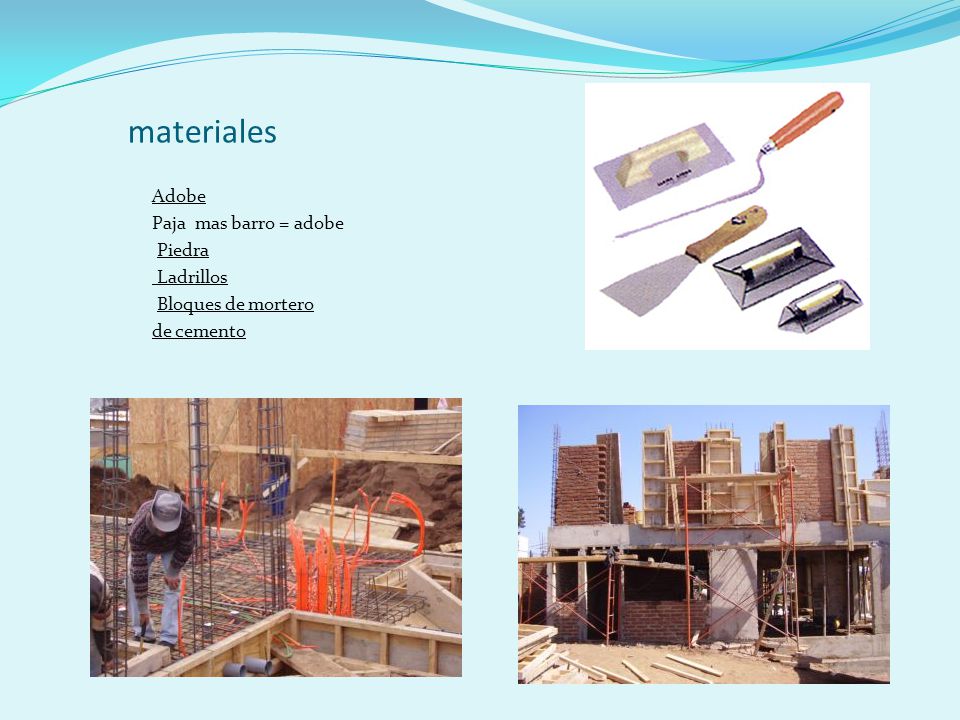

6 materiales Adobe Paja mas barro = adobe Piedra Ladrillos
Bloques de mortero de cemento

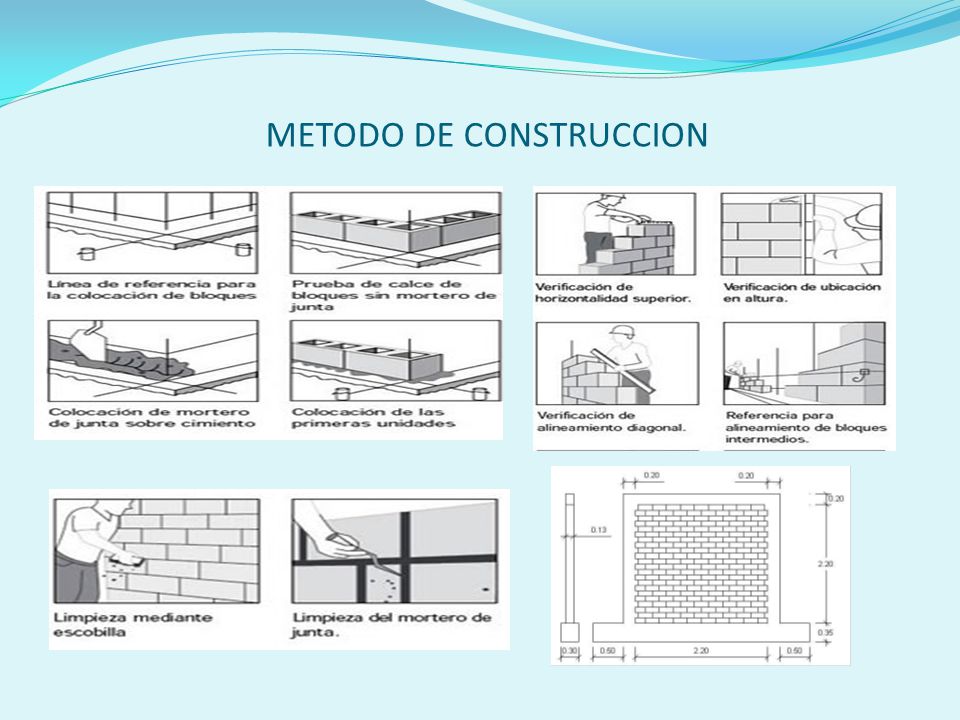

7 METODO DE CONSTRUCCION

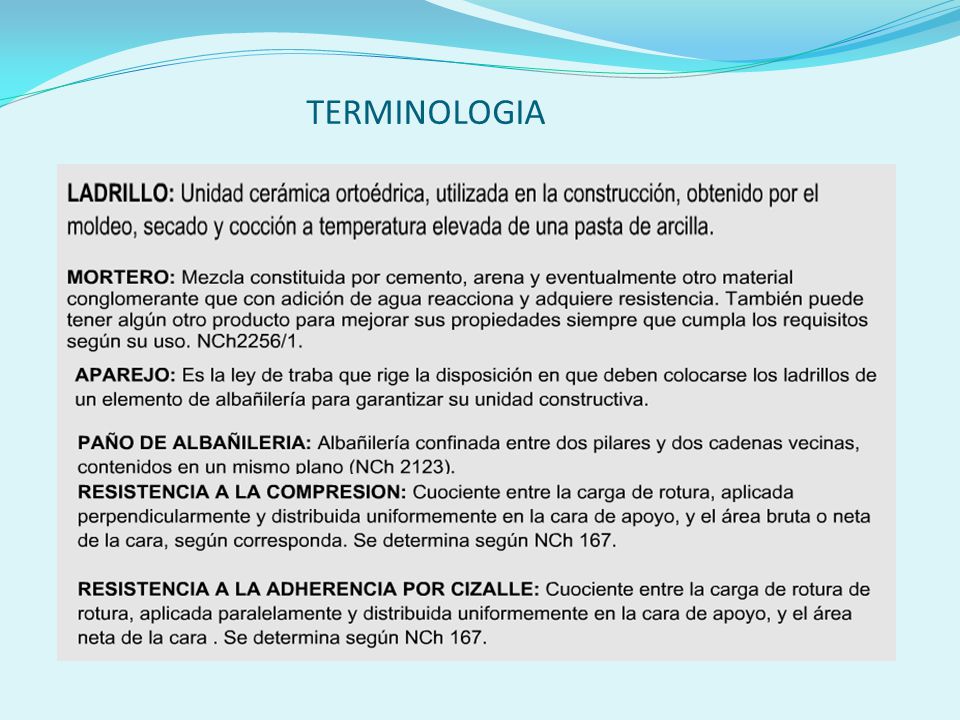

8 TERMINOLOGIA

9 CONCLUSION La albañilería es un elemento estructural con una gran capacidad plástica que posee una amplia expresión artística. Desde los comienzos de la arquitectura, la albañilería ha sido empleada ampliamente tanto en obras monumentales como en obras más simples. Al ser un elemento estructural trabajado en unidades, se han desarrollado distintas tramas y formas de agrupar los bloques con fines estructurales y plásticos. La albañilería es fantástica para trabajar la compresión, más con todas las posibilidades que existen para disponer cada unidad; el problema es que los bloques no trabajan bien o no soportan las fuerzas de Tracción, Torsión, flexión y cizalle, por lo que se han inventados técnicas constructivas como la albañilería armada y la albañilería confinada para que la estructura sufra el menor daño posible. Si bien ambas lograr reducir considerablemente los daños (principalmente las grietas), no logra detenerlos. Por ejemplo, una grieta causada por un terremoto puede colapsar una edificación construida con albañilería, una edificación construida con albañilería reforzada puede que se agriete, pero la grieta no será profunda ni extendida por lo que no dañara la estructura. FIN
