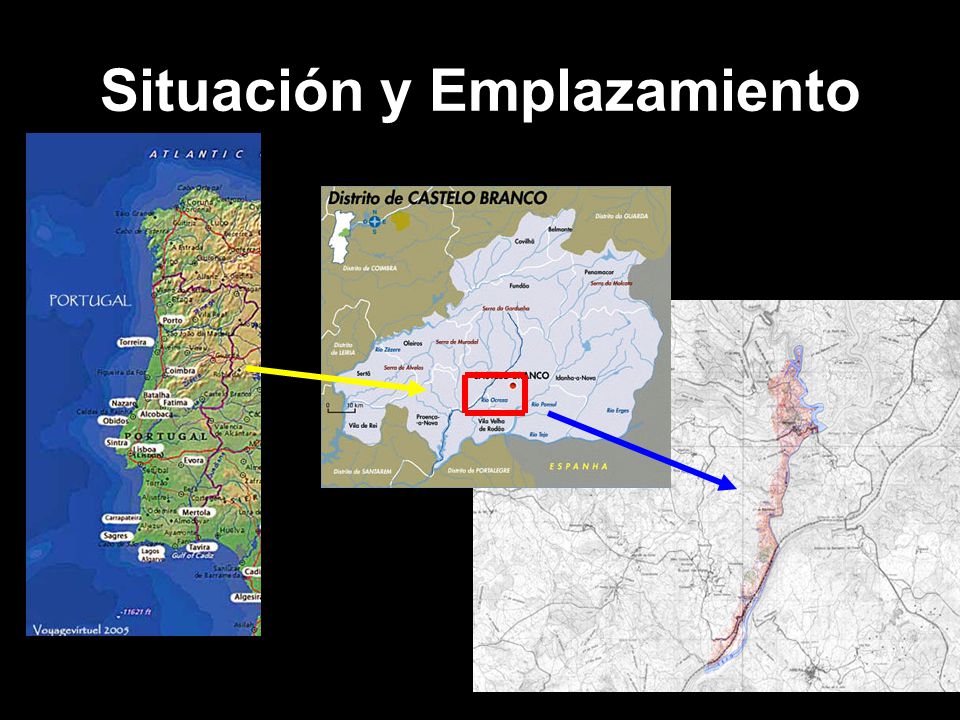

2 Situación y Emplazamiento

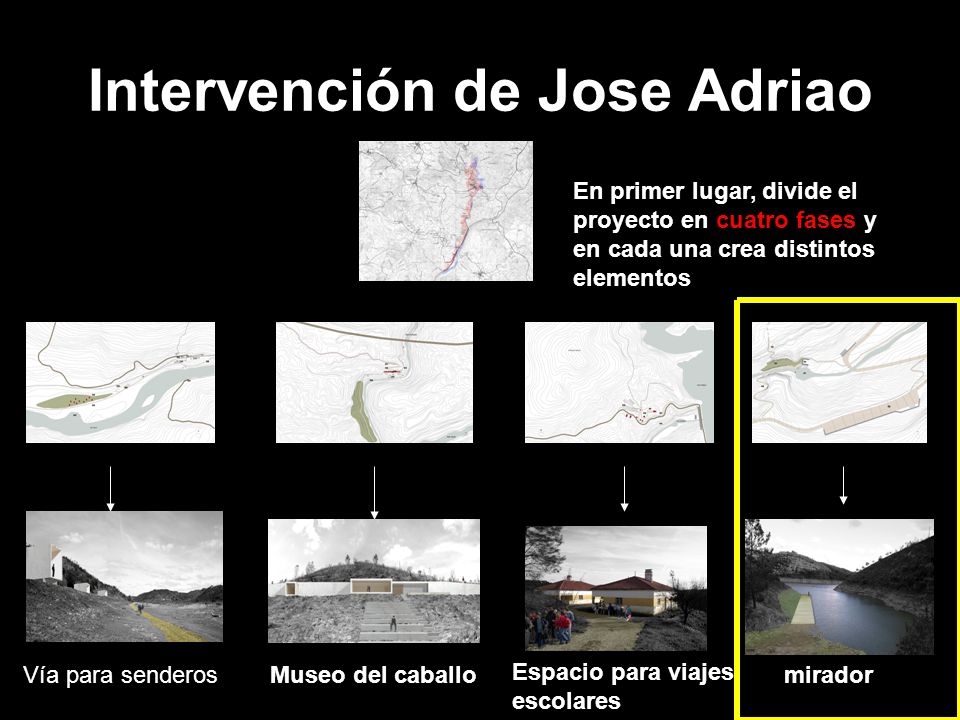

3 Intervención de Jose Adriao En primer lugar, divide el proyecto en cuatro fases y en cada una crea distintos elementos Vía para senderosMuseo del caballomirador Espacio para viajes escolares

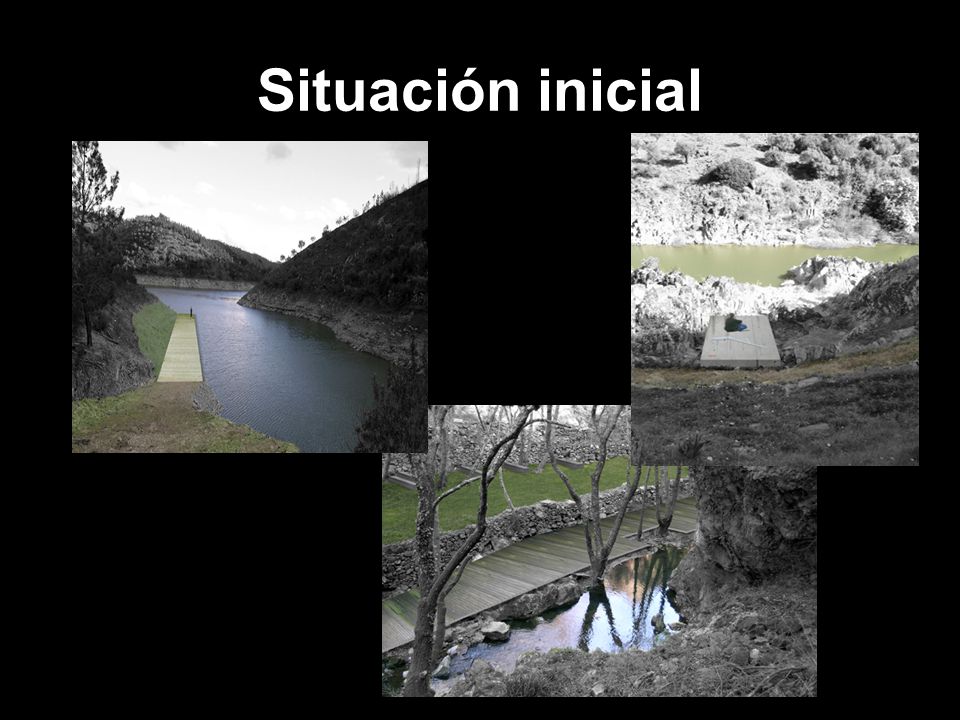

4 Situación inicial

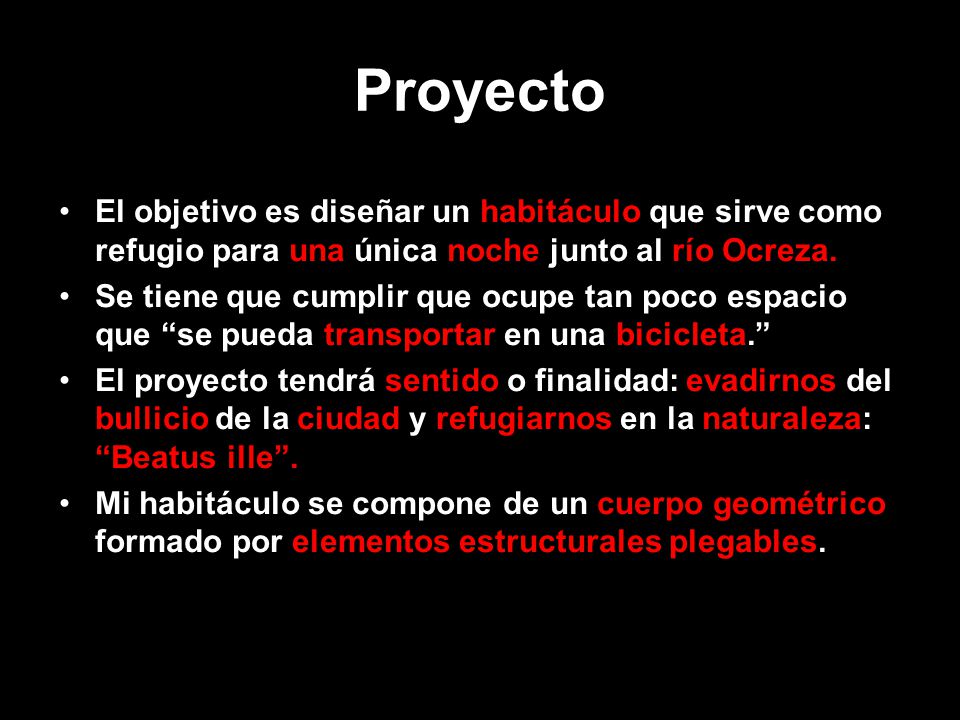

5 Proyecto El objetivo es diseñar un habitáculo que sirve como refugio para una única noche junto al río Ocreza. Se tiene que cumplir que ocupe tan poco espacio que “se pueda transportar en una bicicleta.” El proyecto tendrá sentido o finalidad: evadirnos del bullicio de la ciudad y refugiarnos en la naturaleza: “Beatus ille”. Mi habitáculo se compone de un cuerpo geométrico formado por elementos estructurales plegables.

6 Composición  1. Estructura.  2. Cerramiento.  3. Cubierta.

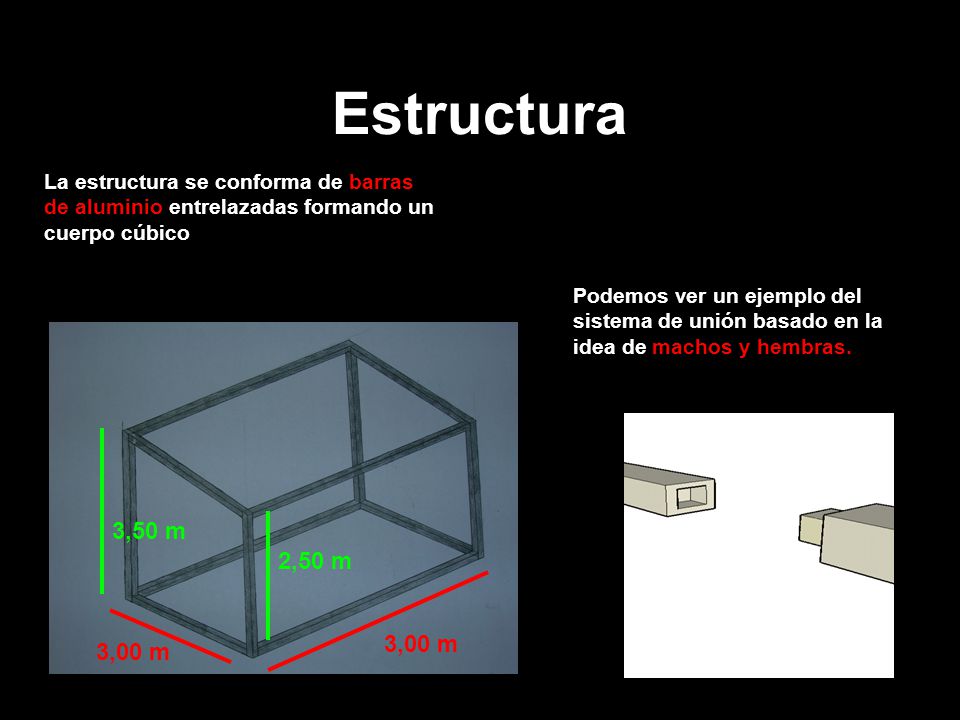

7 Estructura La estructura se conforma de barras de aluminio entrelazadas formando un cuerpo cúbico Podemos ver un ejemplo del sistema de unión basado en la idea de machos y hembras. 3,00 m 2,50 m 3,50 m

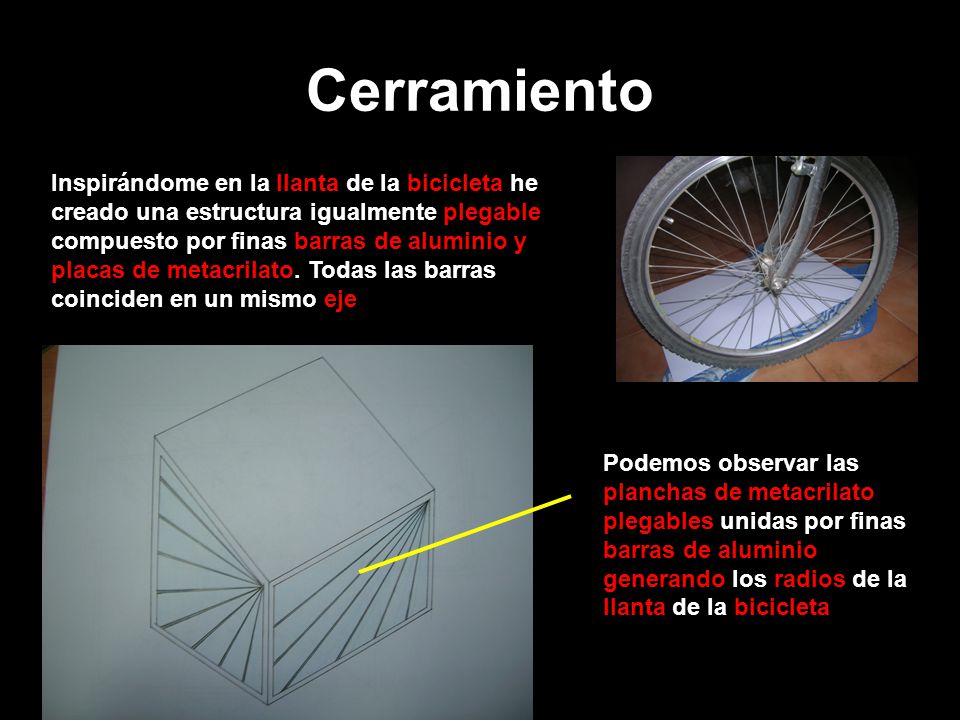

8 Cerramiento Inspirándome en la llanta de la bicicleta he creado una estructura igualmente plegable compuesto por finas barras de aluminio y placas de metacrilato. Todas las barras coinciden en un mismo eje Podemos observar las planchas de metacrilato plegables unidas por finas barras de aluminio generando los radios de la llanta de la bicicleta

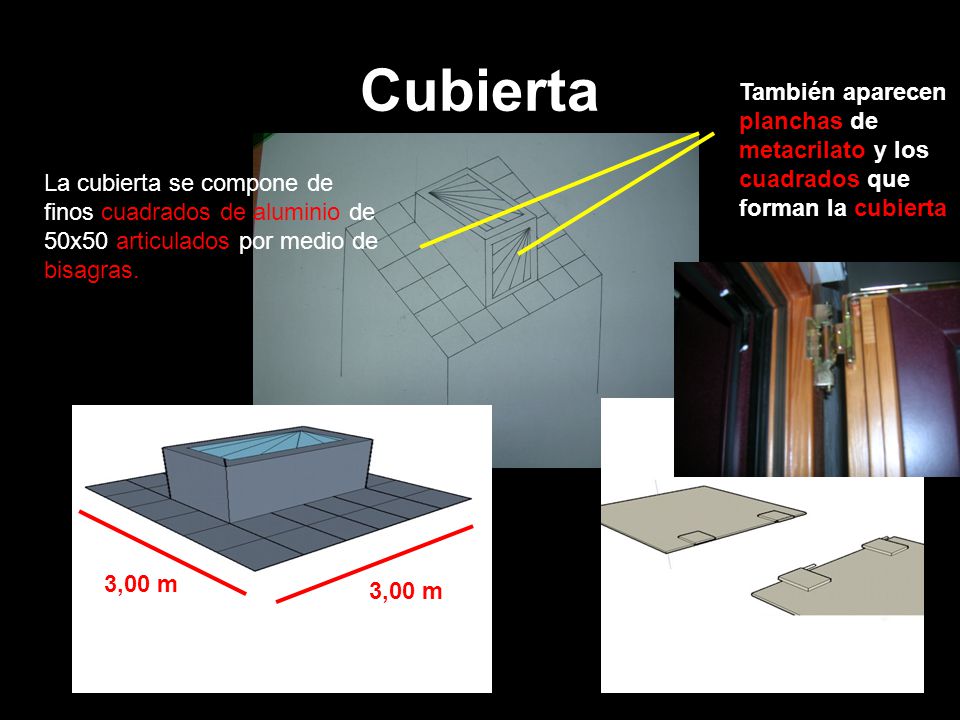

9 Cubierta La cubierta se compone de finos cuadrados de aluminio de 50x50 articulados por medio de bisagras. 3,00 m También aparecen planchas de metacrilato y los cuadrados que forman la cubierta

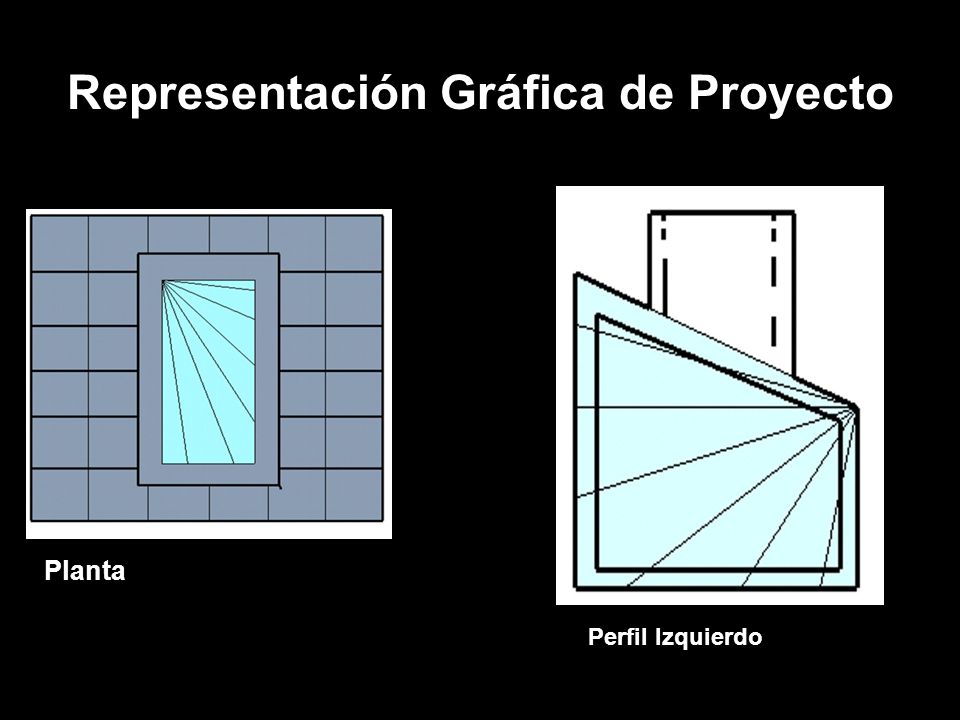

10 Representación Gráfica de Proyecto Planta Perfil Izquierdo

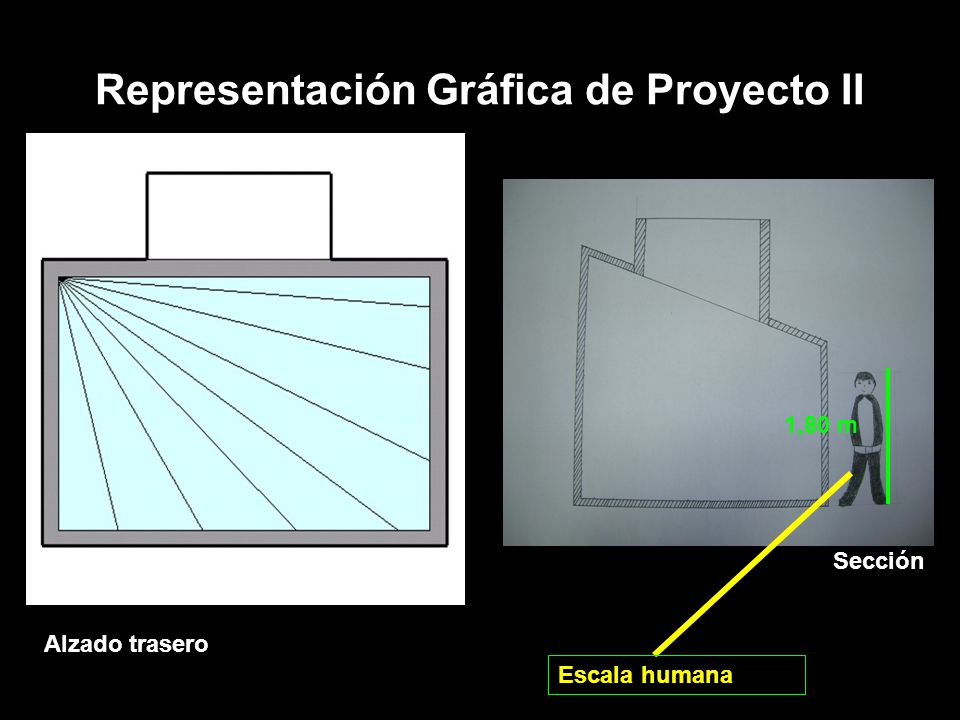

11 Representación Gráfica de Proyecto II Alzado trasero Sección Escala humana 1,80 m

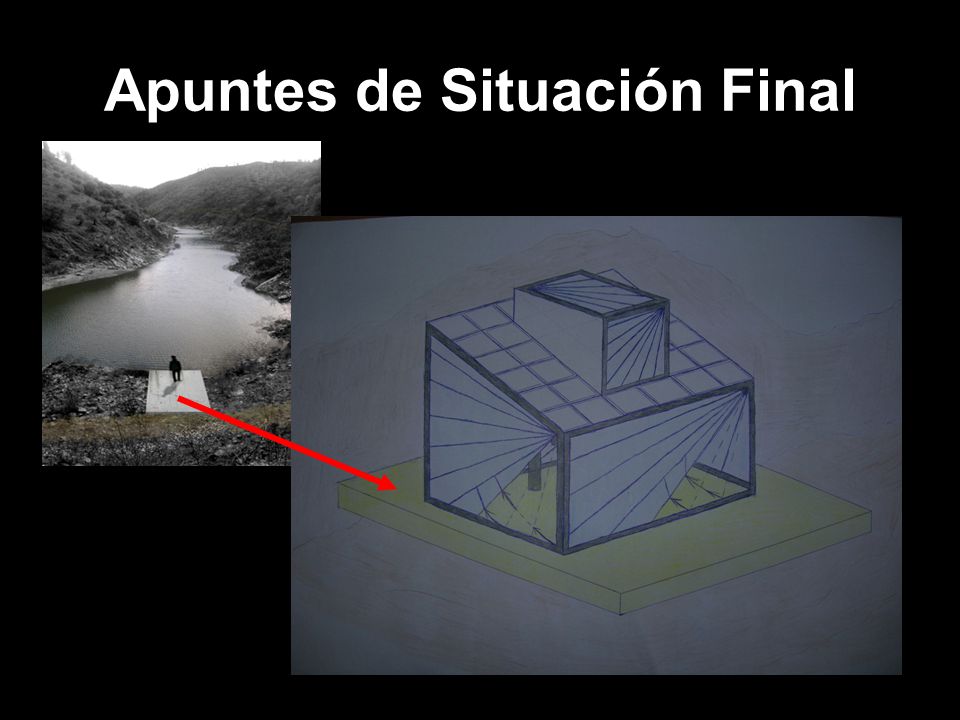

12 Apuntes de Situación Final

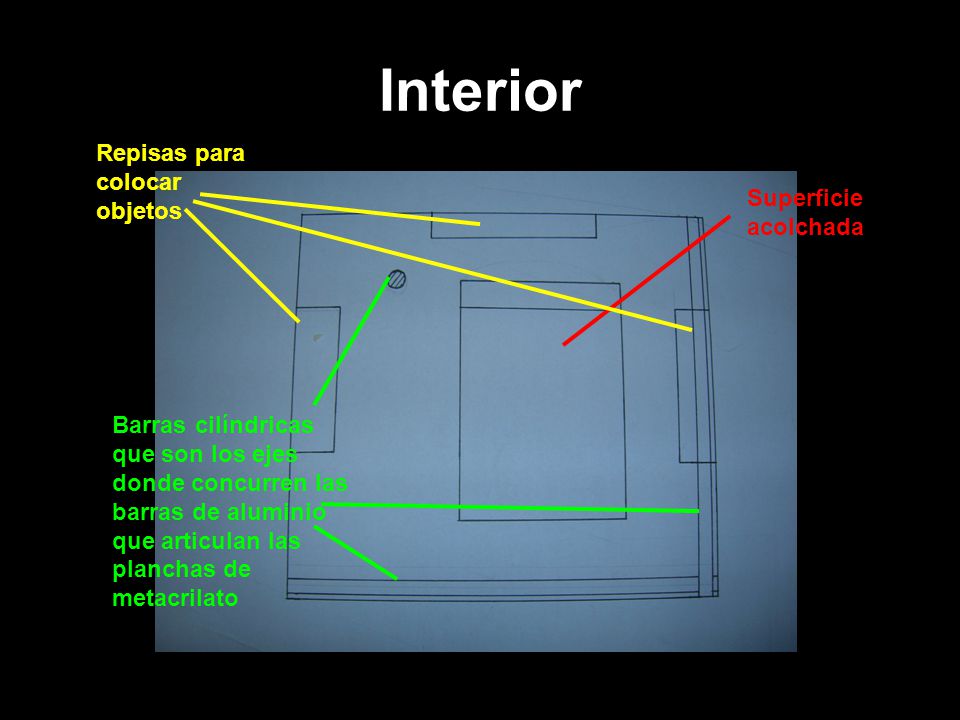

13 Interior Superficie acolchada Repisas para colocar objetos Barras cilíndricas que son los ejes donde concurren las barras de aluminio que articulan las planchas de metacrilato
