LENGUAJE DE PROGRAMACIÓN

Presentación del tema: "LENGUAJE DE PROGRAMACIÓN"— Transcripción de la presentación:

1 LENGUAJE DE PROGRAMACIÓN
Alumnos

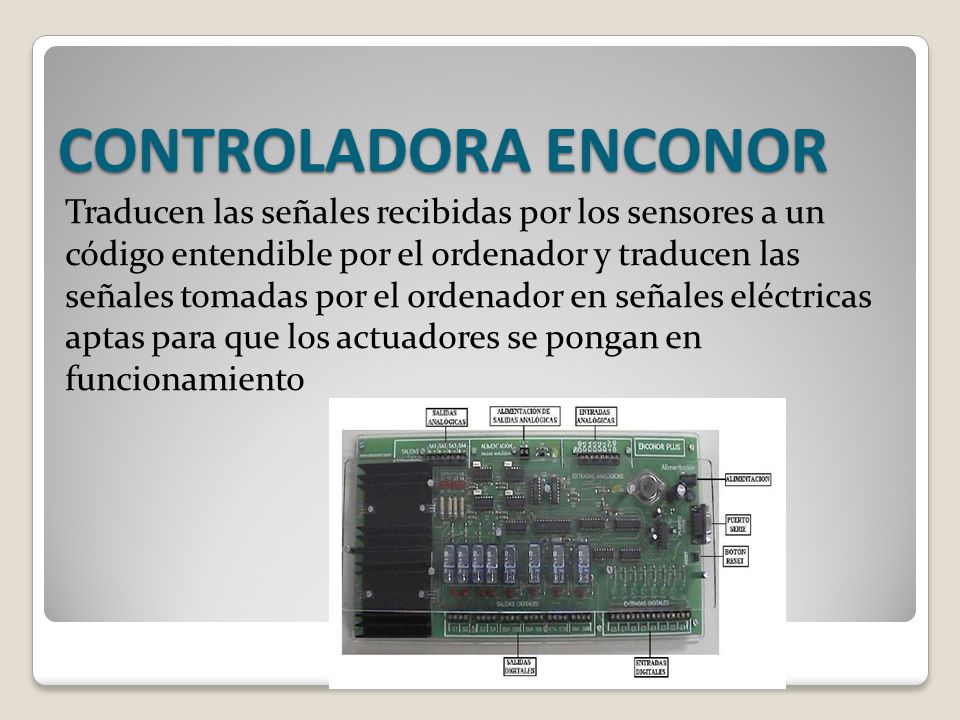

2 CONTROLADORA ENCONOR Traducen las señales recibidas por los sensores a un código entendible por el ordenador y traducen las señales tomadas por el ordenador en señales eléctricas aptas para que los actuadores se pongan en funcionamiento

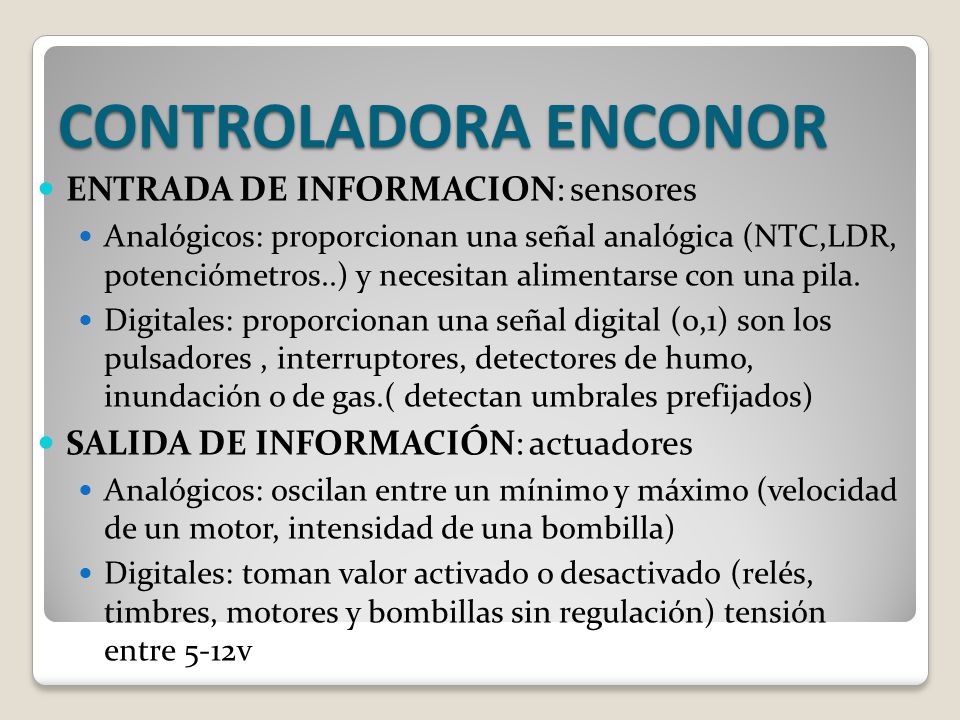

3 CONTROLADORA ENCONOR ENTRADA DE INFORMACION: sensores
Analógicos: proporcionan una señal analógica (NTC,LDR, potenciómetros..) y necesitan alimentarse con una pila. Digitales: proporcionan una señal digital (0,1) son los pulsadores , interruptores, detectores de humo, inundación o de gas.( detectan umbrales prefijados) SALIDA DE INFORMACIÓN: actuadores Analógicos: oscilan entre un mínimo y máximo (velocidad de un motor, intensidad de una bombilla) Digitales: toman valor activado o desactivado (relés, timbres, motores y bombillas sin regulación) tensión entre 5-12v

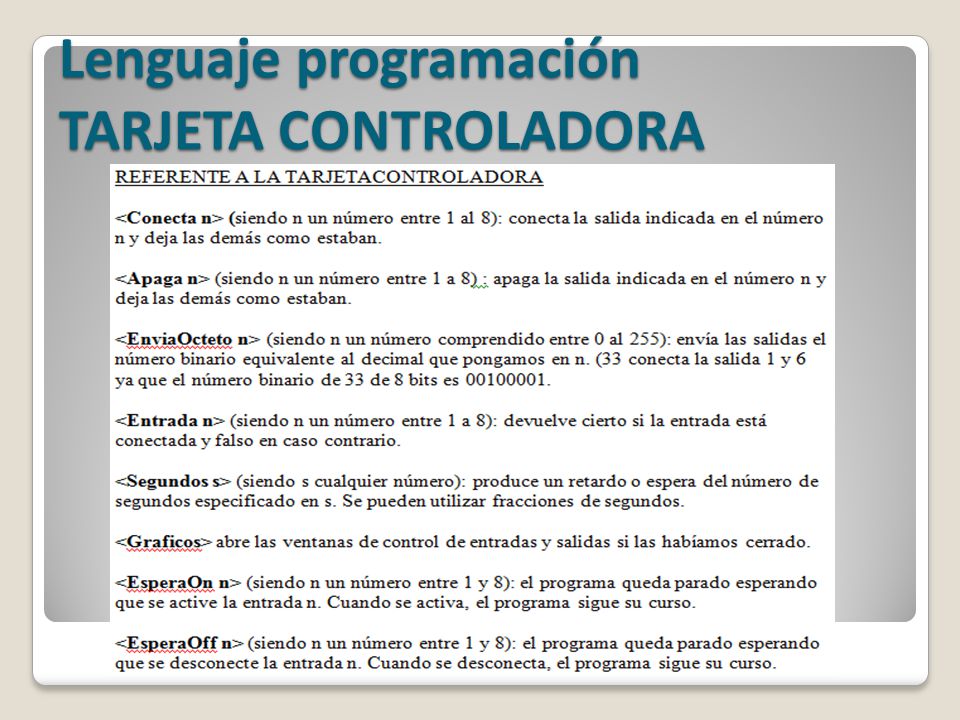

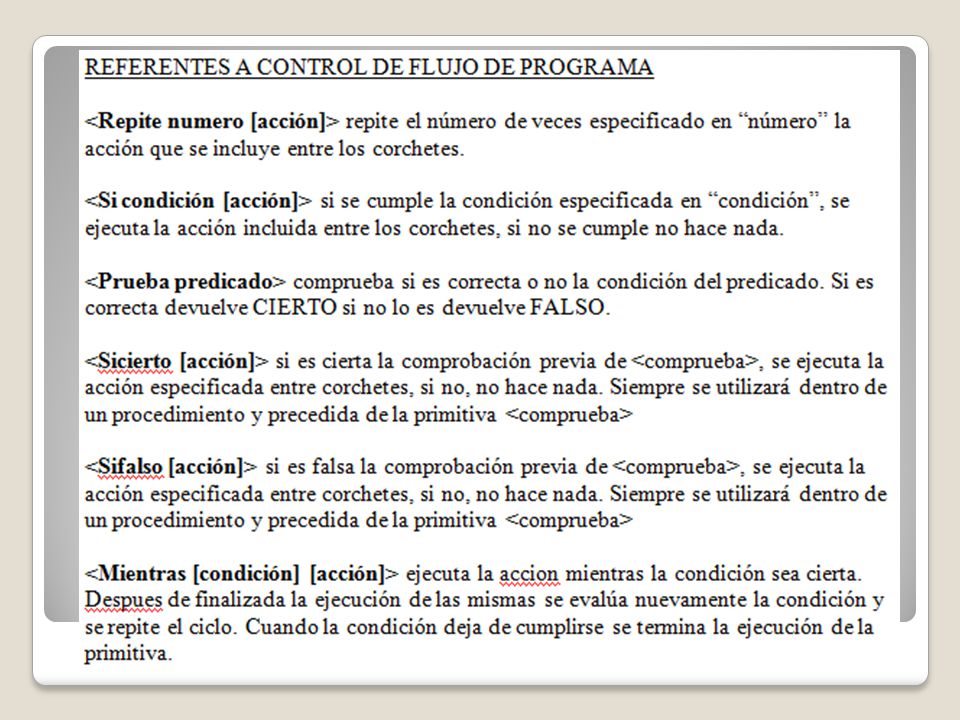

4 Lenguaje programación TARJETA CONTROLADORA

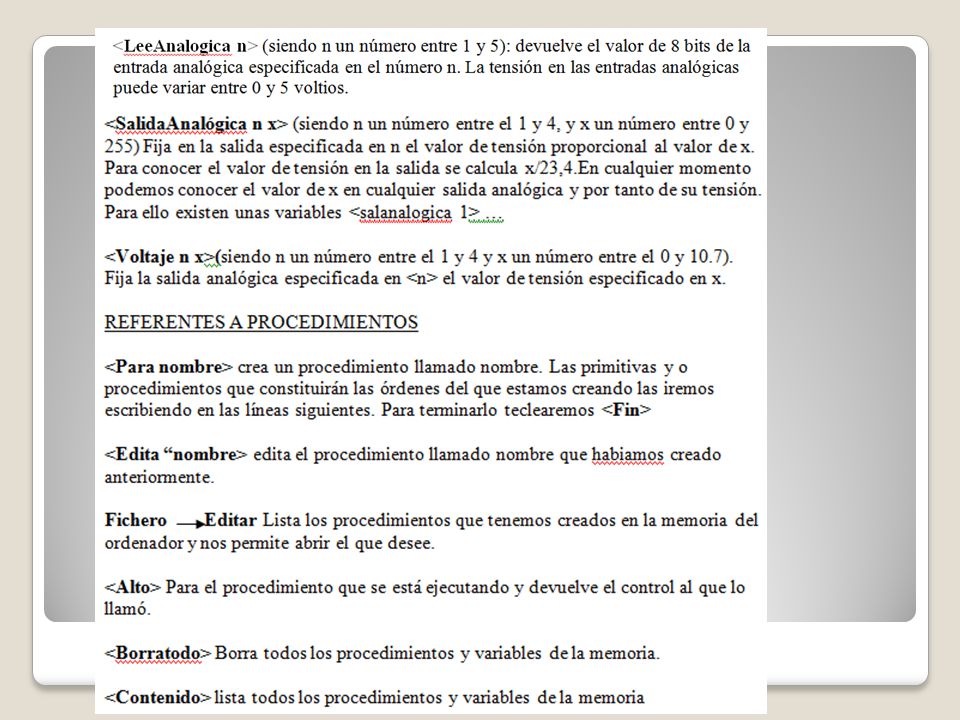

5

6

7

8

9

10

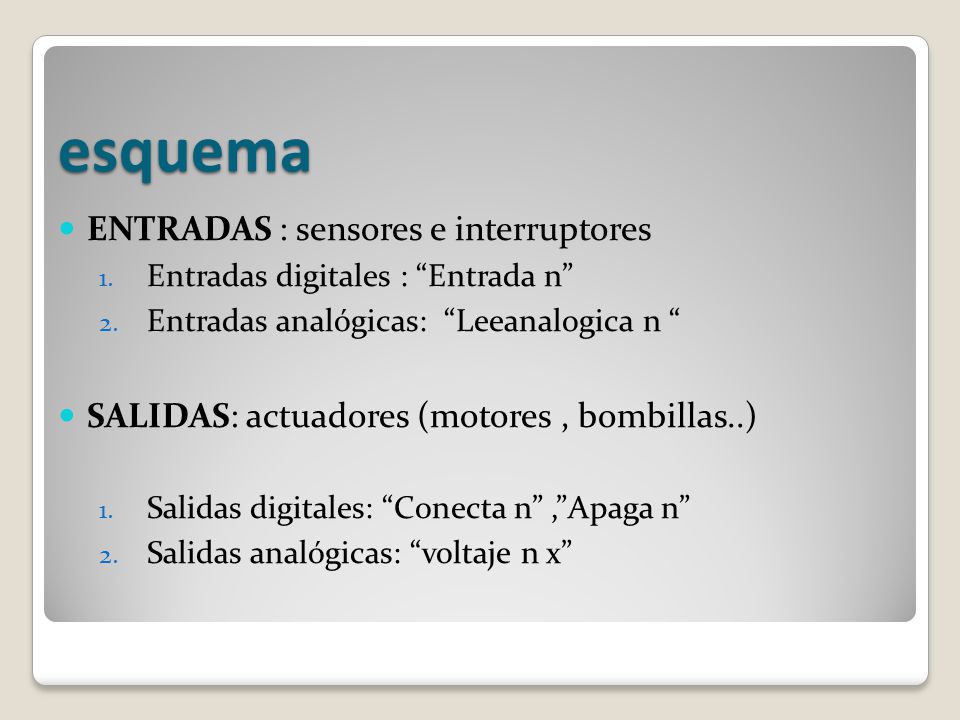

11 esquema ENTRADAS : sensores e interruptores
Entradas digitales : “Entrada n” Entradas analógicas: “Leeanalogica n “ SALIDAS: actuadores (motores , bombillas..) Salidas digitales: “Conecta n” ,”Apaga n” Salidas analógicas: “voltaje n x”

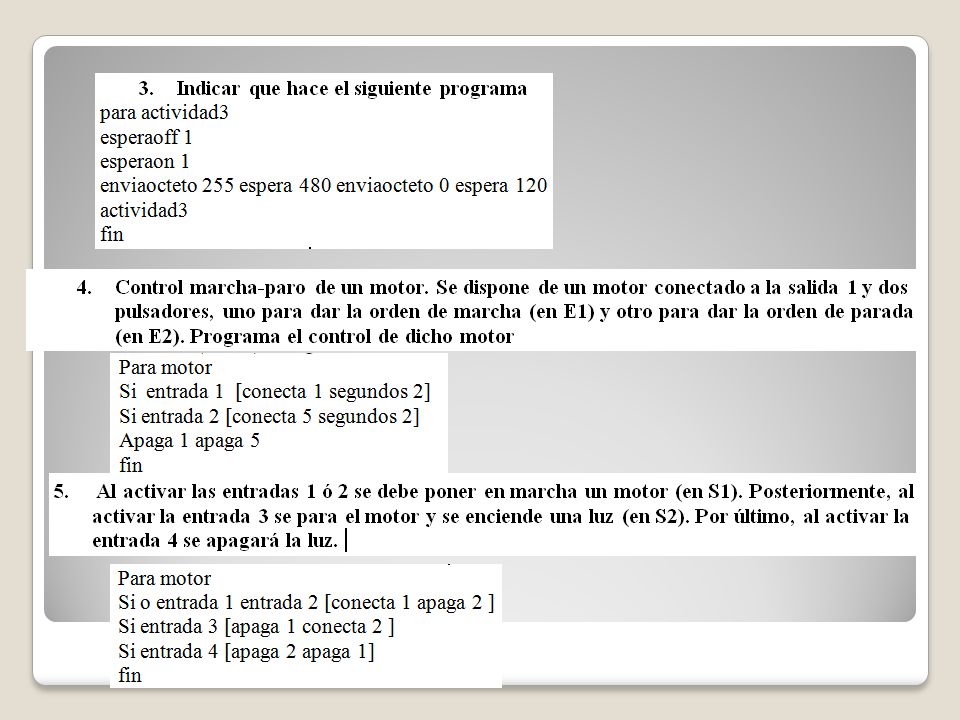

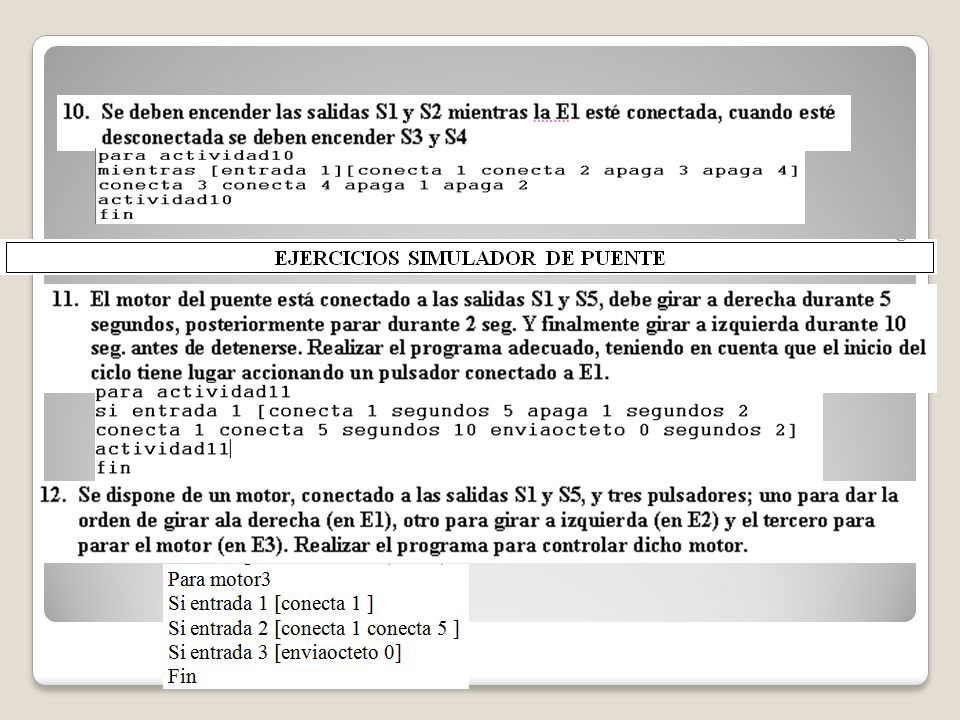

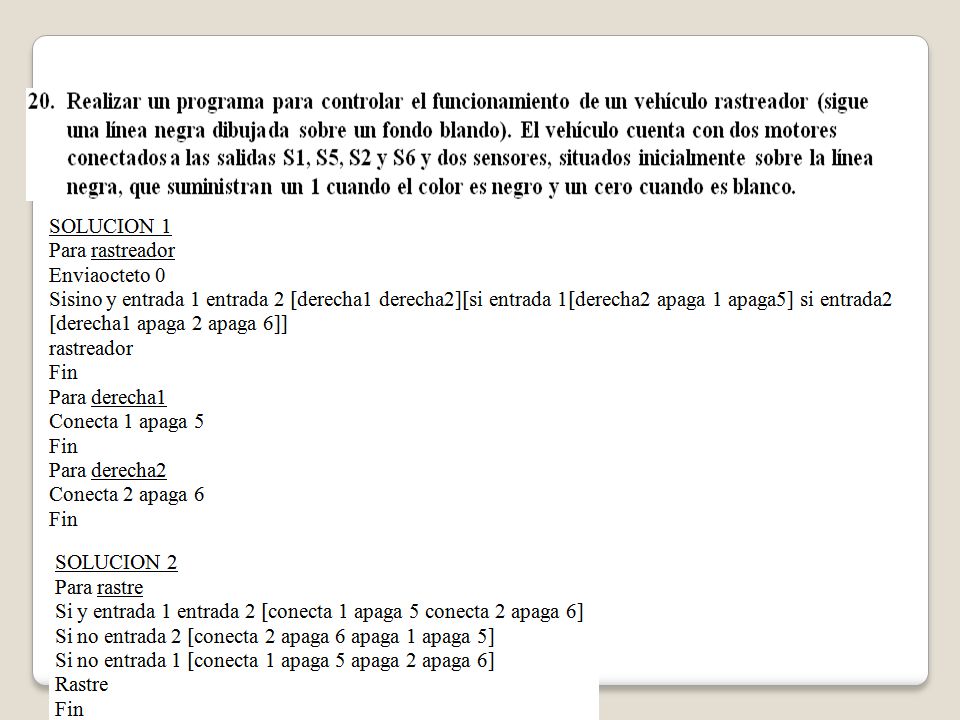

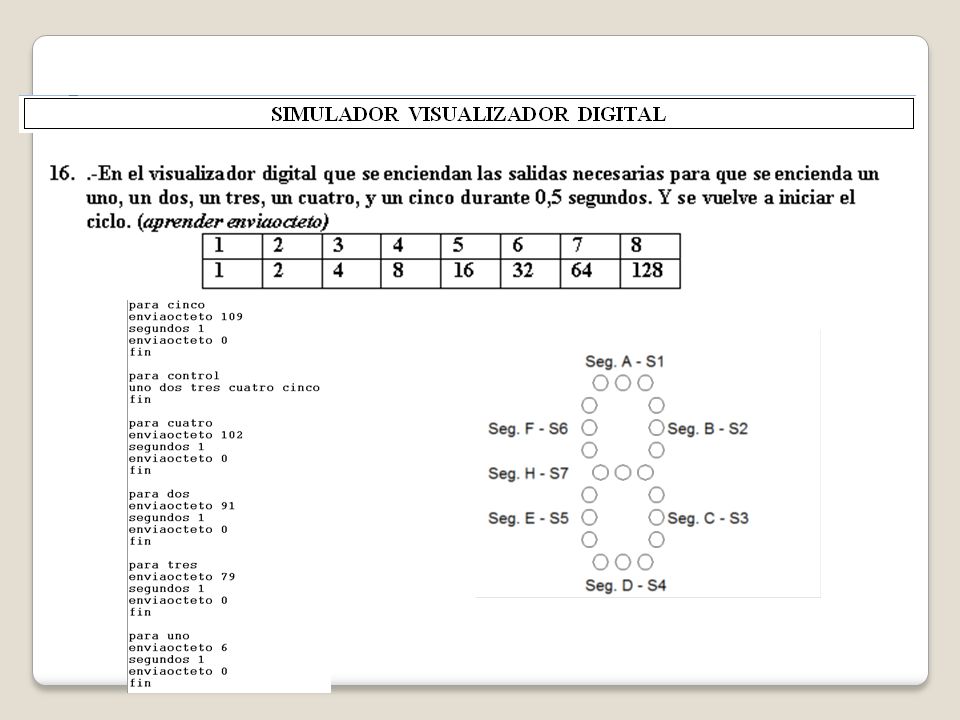

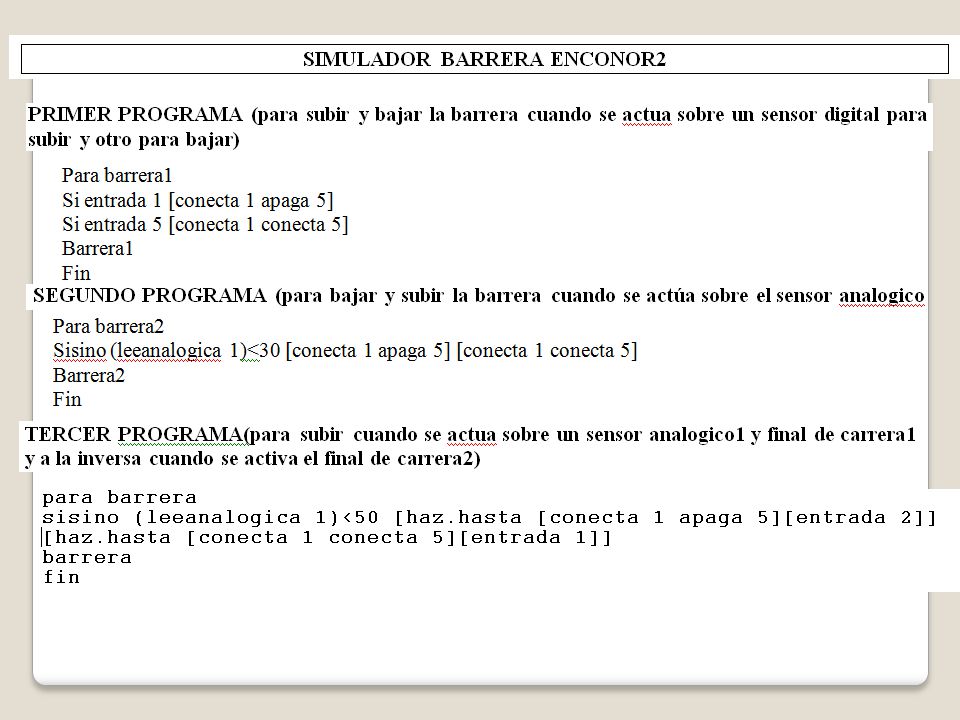

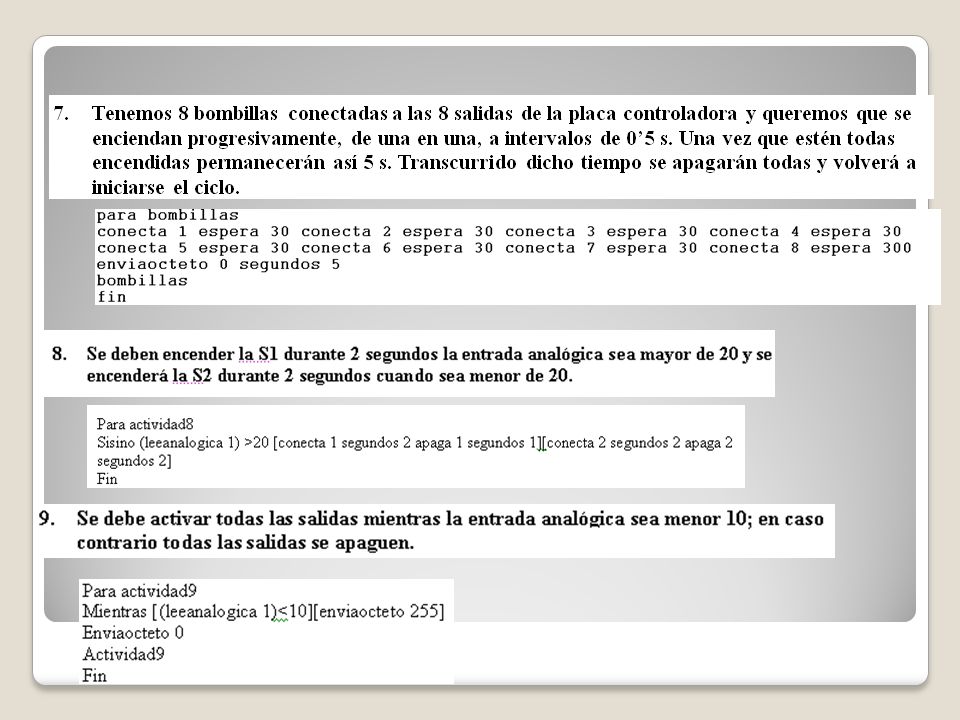

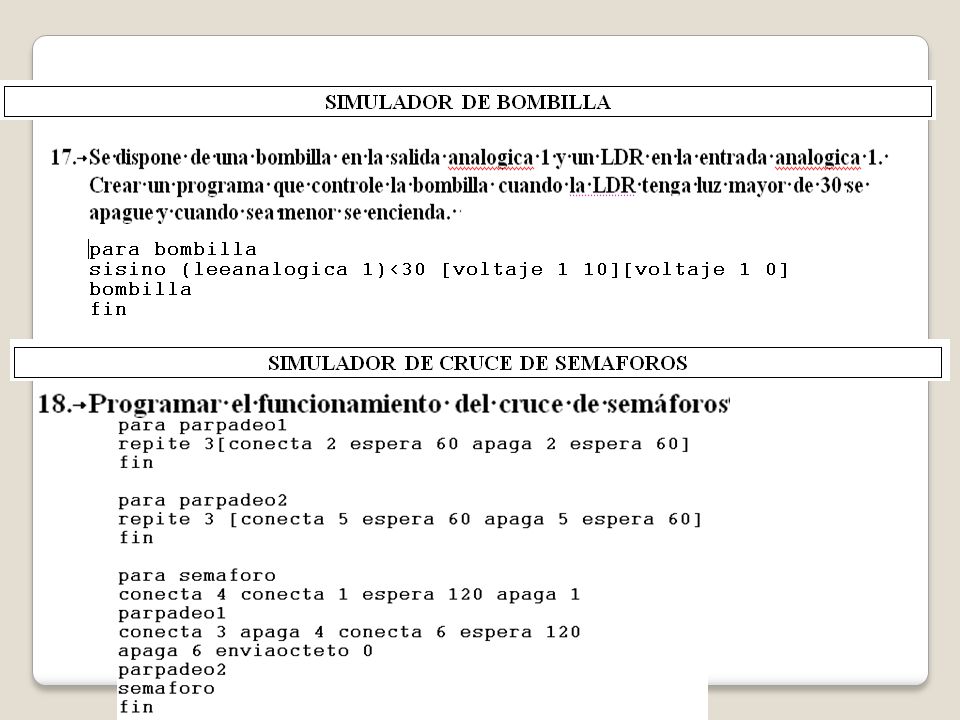

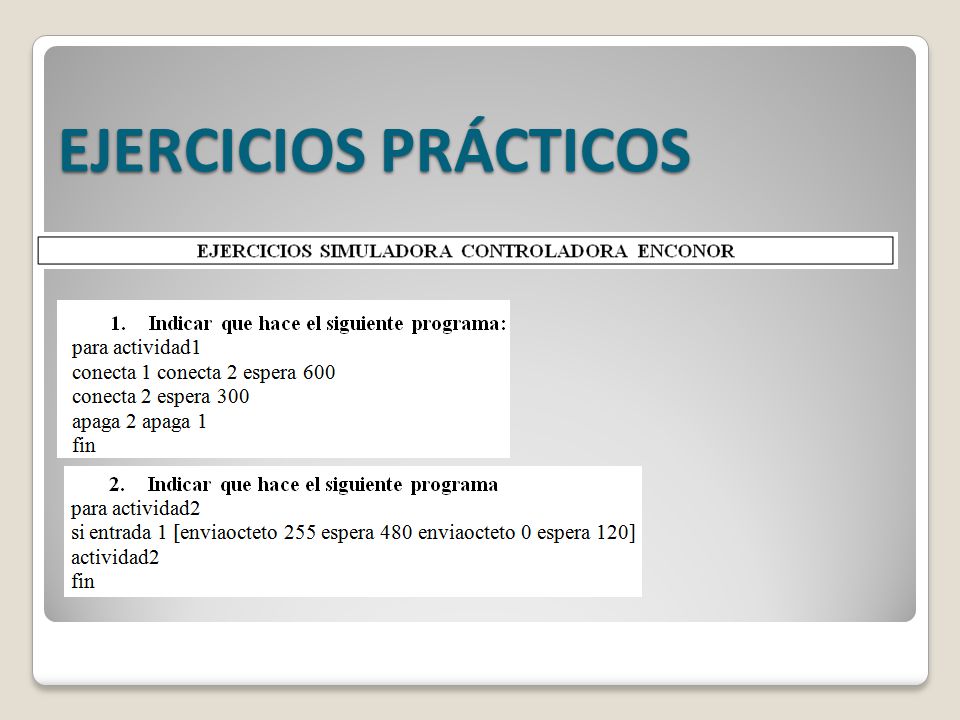

12 EJERCICIOS PRÁCTICOS

13

14

15

16

17

18

19

20

21

22

23

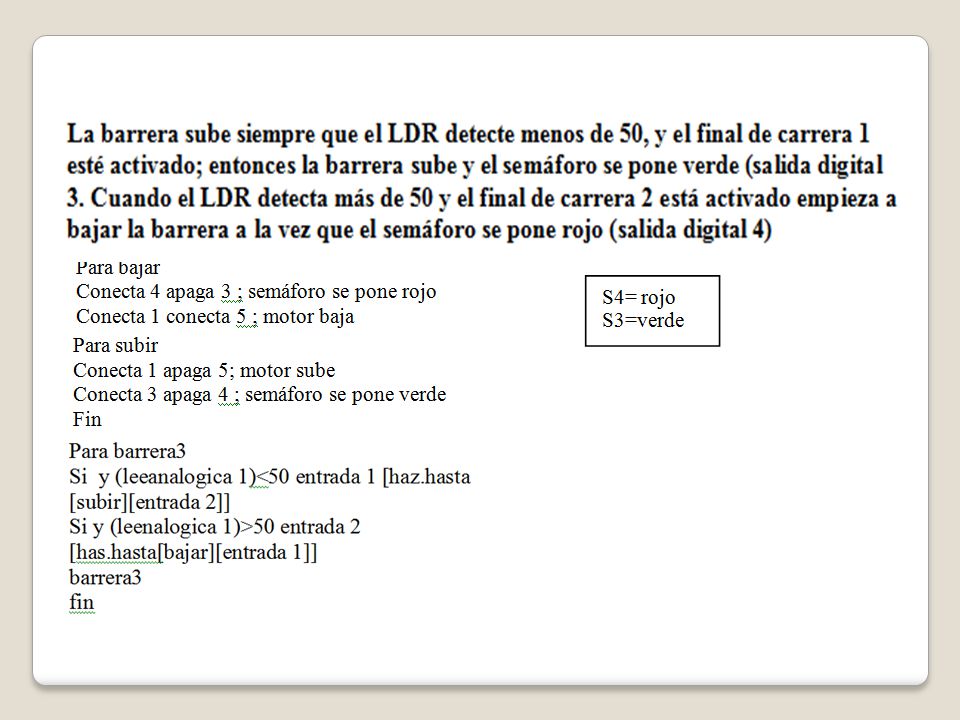

24
