Equipos empleados en la inspección visual (VI).

Presentación del tema: "Equipos empleados en la inspección visual (VI)."— Transcripción de la presentación:

1 Equipos empleados en la inspección visual (VI).

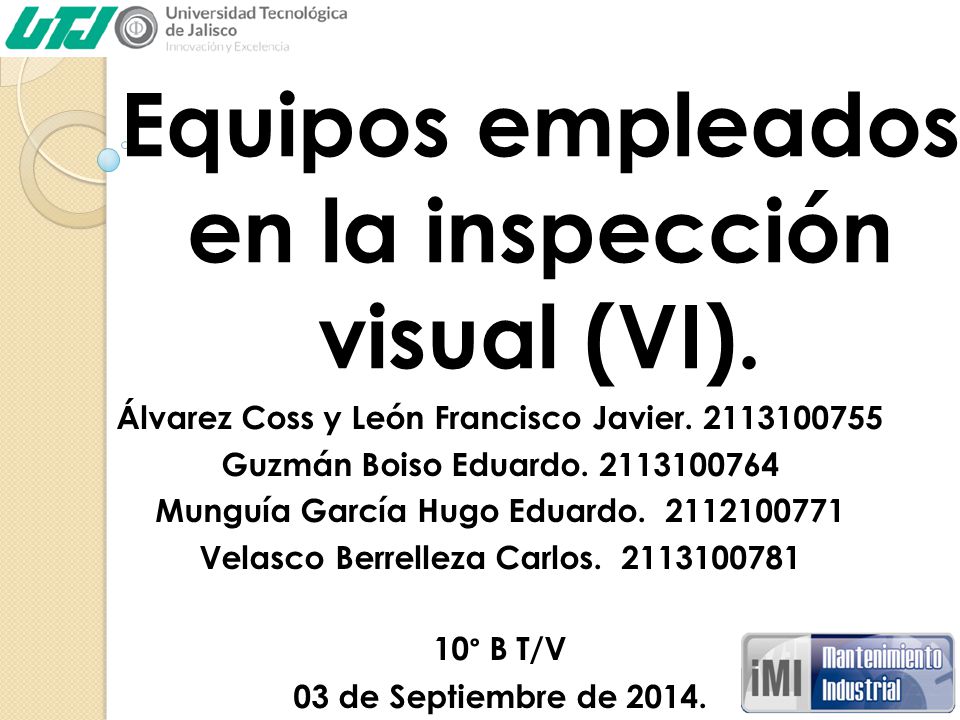

Álvarez Coss y León Francisco Javier Guzmán Boiso Eduardo Munguía García Hugo Eduardo Velasco Berrelleza Carlos 10° B T/V 03 de Septiembre de 2014.

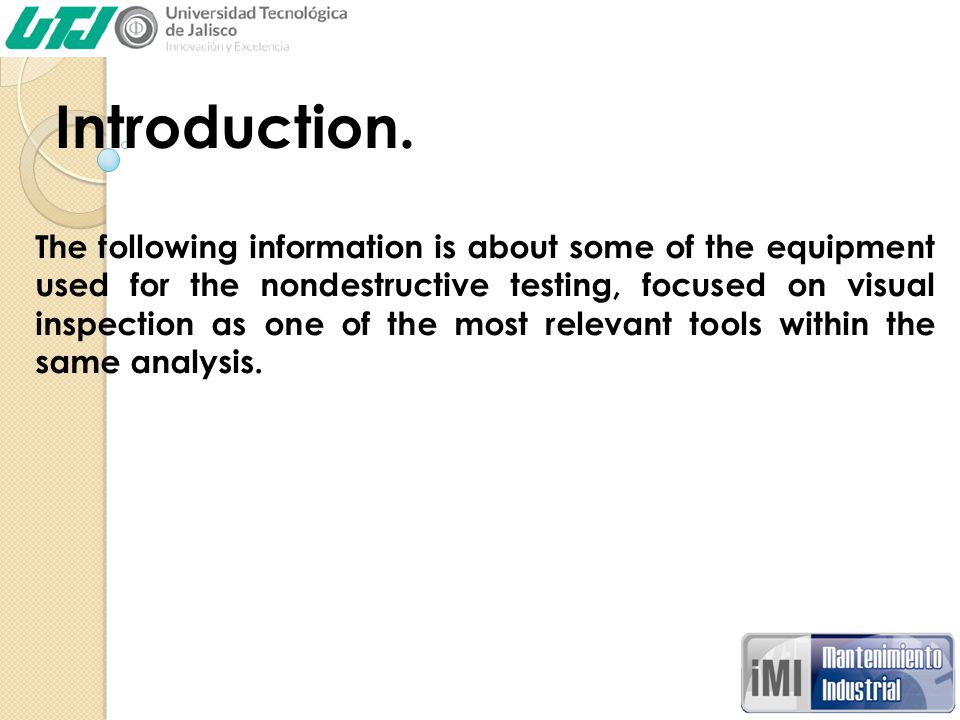

2 Introduction. The following information is about some of the equipment used for the nondestructive testing, focused on visual inspection as one of the most relevant tools within the same analysis.

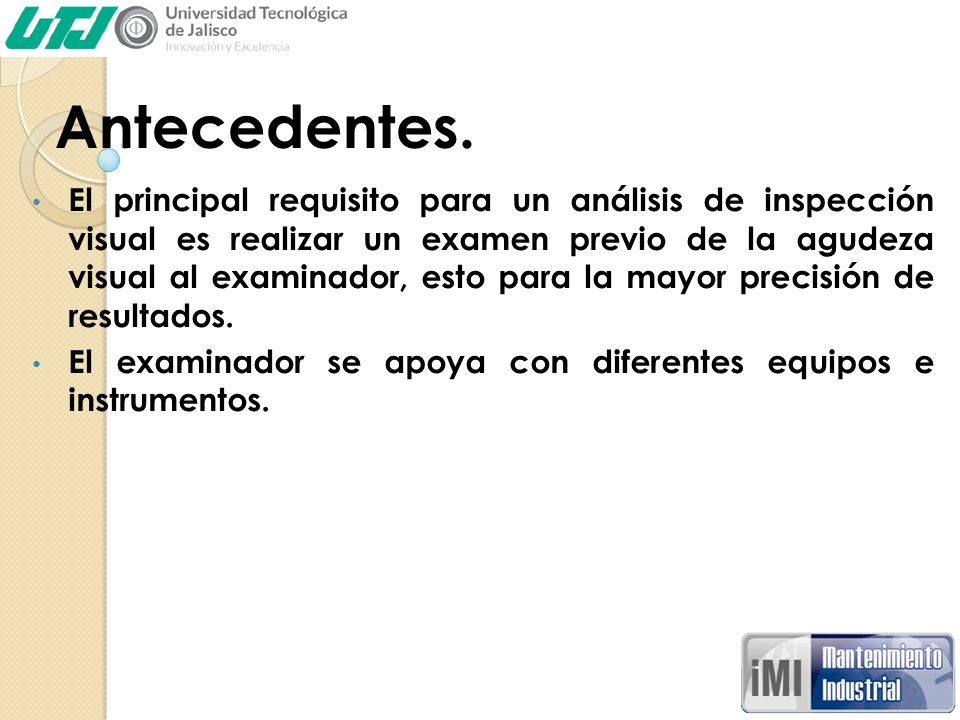

3 Antecedentes. El principal requisito para un análisis de inspección visual es realizar un examen previo de la agudeza visual al examinador, esto para la mayor precisión de resultados. El examinador se apoya con diferentes equipos e instrumentos.

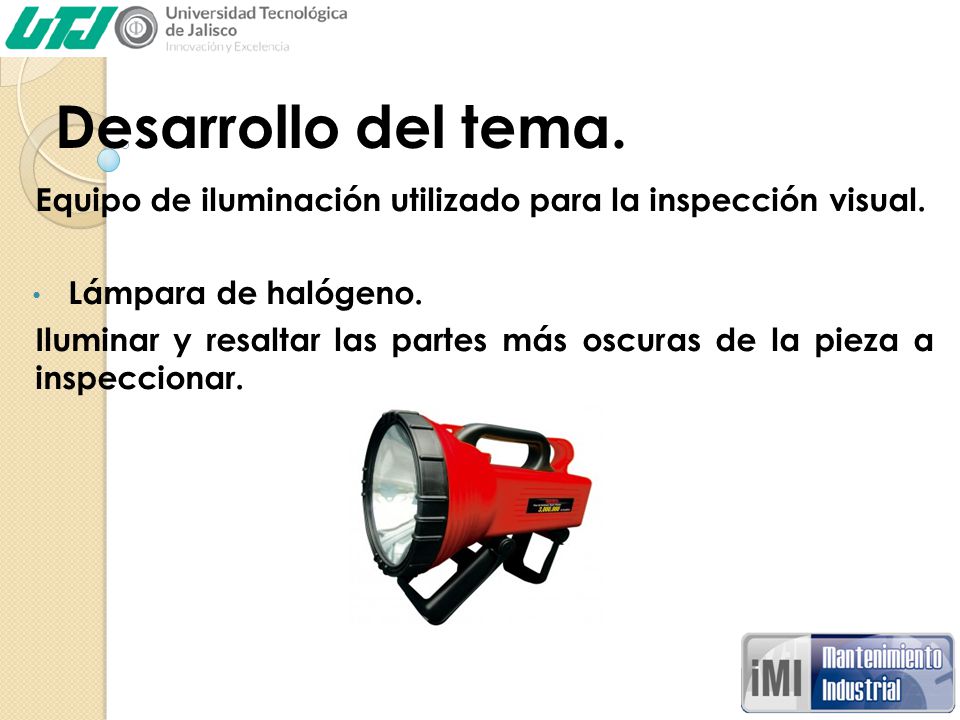

4 Desarrollo del tema. Equipo de iluminación utilizado para la inspección visual. Lámpara de halógeno. Iluminar y resaltar las partes más oscuras de la pieza a inspeccionar.

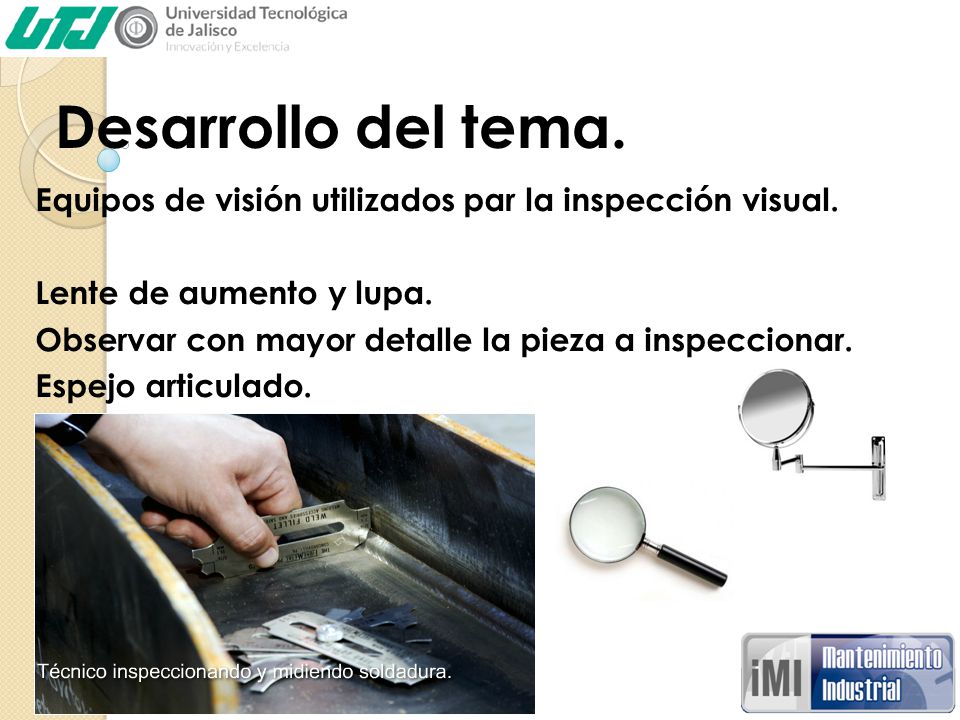

5 Desarrollo del tema. Equipos de visión utilizados par la inspección visual. Lente de aumento y lupa. Observar con mayor detalle la pieza a inspeccionar. Espejo articulado.

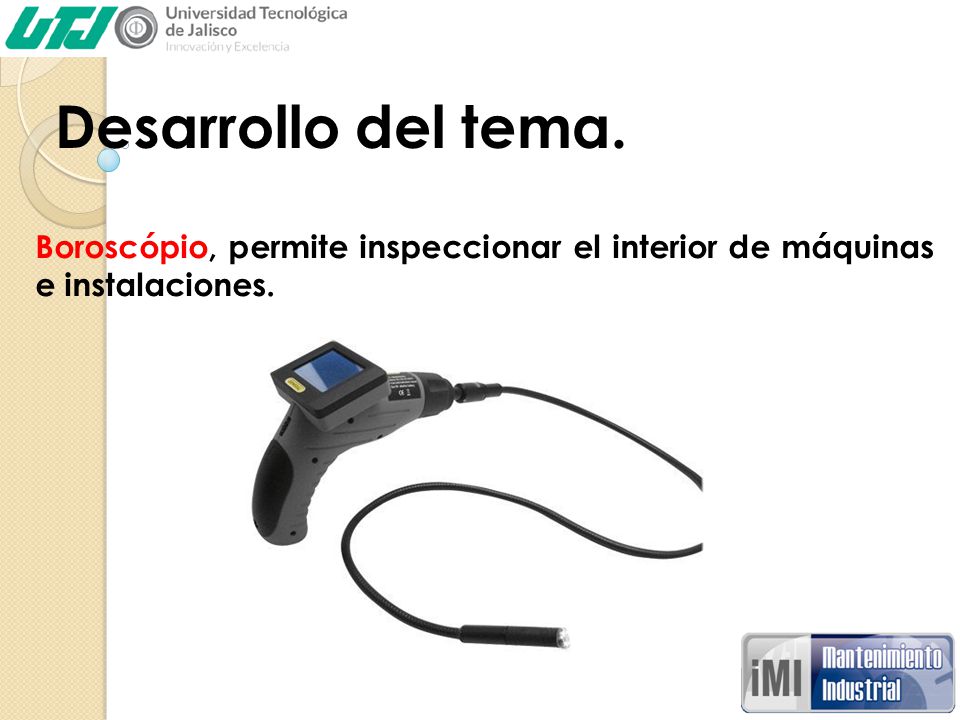

6 Desarrollo del tema. Boroscópio, permite inspeccionar el interior de máquinas e instalaciones.

7 Conclusiones. Una de las técnicas más complicadas dentro de los ensayos no destructivos es la inspección visual, debido a que necesita de experiencia y tiempo para detectar fallas a simple vista en las máquinas, debido a este problema existen diferentes instrumentos los cuales sirven de apoyo para la detección de discontinuidades en los equipos, y permite emitir un análisis preciso en la inspección y detección de fallas.

8 Referencias Bibliográficas.

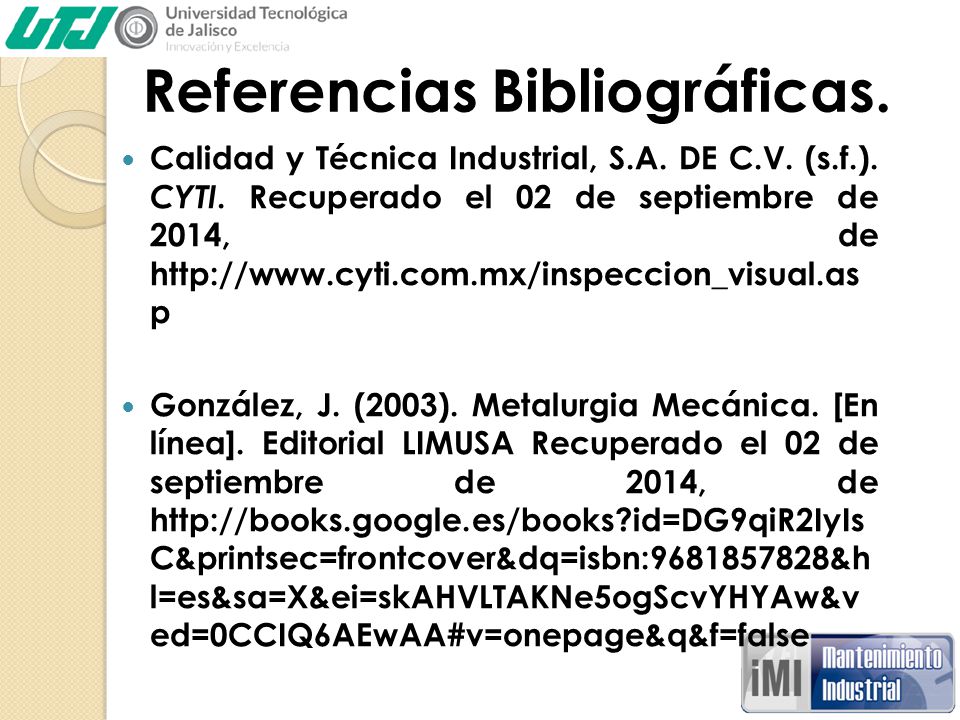

Calidad y Técnica Industrial, S.A. DE C.V. (s.f.). CYTI. Recuperado el 02 de septiembre de 2014, de p González, J. (2003). Metalurgia Mecánica. [En línea]. Editorial LIMUSA Recuperado el 02 de septiembre de 2014, de C&printsec=frontcover&dq=isbn: &h l=es&sa=X&ei=skAHVLTAKNe5ogScvYHYAw&v ed=0CCIQ6AEwAA#v=onepage&q&f=false

9 Referencias Bibliográficas.

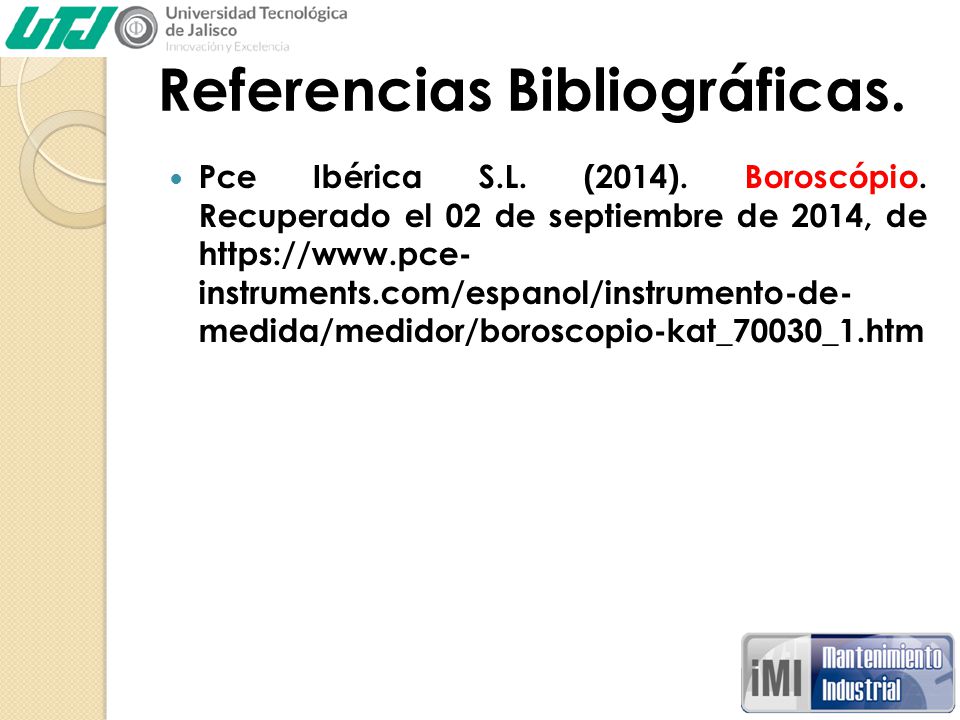

Pce Ibérica S.L. (2014). Boroscópio. Recuperado el 02 de septiembre de 2014, de instruments.com/espanol/instrumento-de- medida/medidor/boroscopio-kat_70030_1.htm

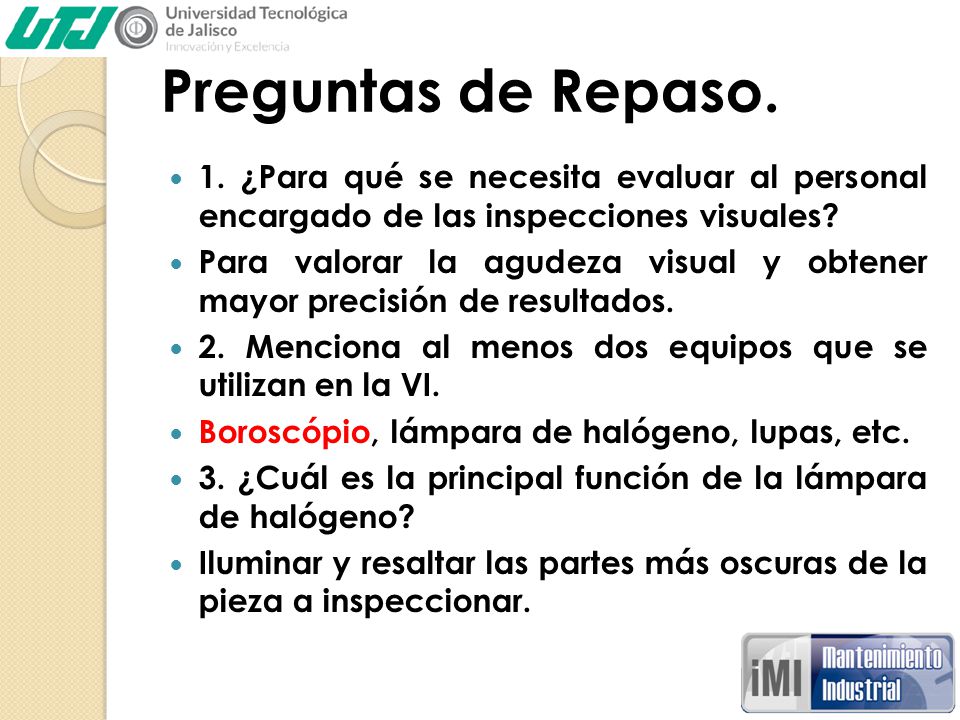

10 Preguntas de Repaso. 1. ¿Para qué se necesita evaluar al personal encargado de las inspecciones visuales? Para valorar la agudeza visual y obtener mayor precisión de resultados. 2. Menciona al menos dos equipos que se utilizan en la VI. Boroscópio, lámpara de halógeno, lupas, etc. 3. ¿Cuál es la principal función de la lámpara de halógeno? Iluminar y resaltar las partes más oscuras de la pieza a inspeccionar.

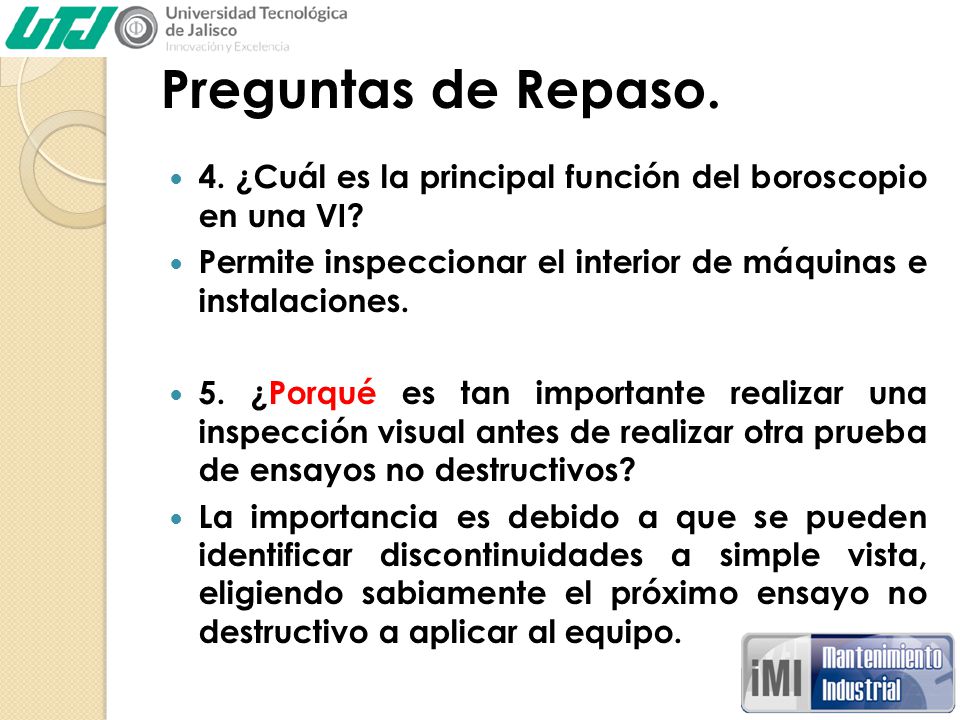

11 Preguntas de Repaso. 4. ¿Cuál es la principal función del boroscopio en una VI? Permite inspeccionar el interior de máquinas e instalaciones. 5. ¿Porqué es tan importante realizar una inspección visual antes de realizar otra prueba de ensayos no destructivos? La importancia es debido a que se pueden identificar discontinuidades a simple vista, eligiendo sabiamente el próximo ensayo no destructivo a aplicar al equipo.
