1 Equipos utilizados en la inspección visual Jose Gerardo Barbosa Aranda 2112200002 Agustín Solís Ramírez 2112200031 Gabriel González Zamarripa 2112200015 Alejandro Orozco López 2112200021 Luis Ángel González Rodríguez 2112200014 Aldo Fabián Pozos Gutiérrez 2112200024 10° A T/V 17 de Enero del 2013

2 La inspección visual es la técnica más antigua entre los ensayos no destructivos y también la mas usada por su versatilidad y su bajo costo. Introducción

3 En ella se emplea como principal instrumento, el ojo humano, el cual es complementado frecuentemente con instrumentos de magnificación, iluminación y medición. Antecedentes

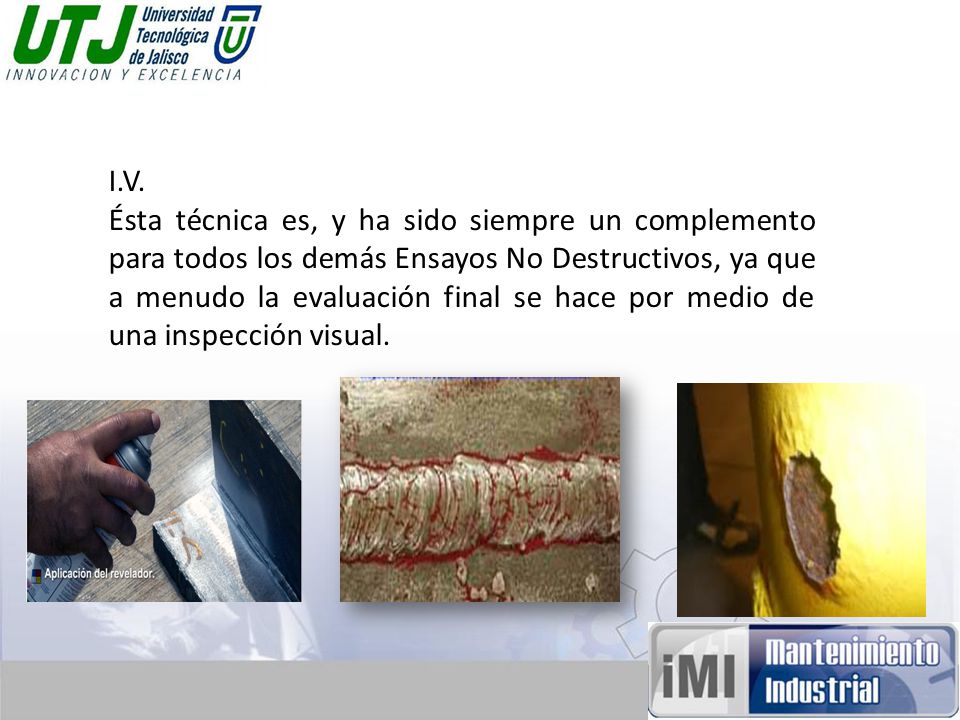

4 I.V. Ésta técnica es, y ha sido siempre un complemento para todos los demás Ensayos No Destructivos, ya que a menudo la evaluación final se hace por medio de una inspección visual.

5 No se requiere de un gran entrenamiento para realizar una inspección visual correcta, pero los resultados dependerán en buena parte de la experiencia del inspector y de los conocimientos que éste tenga respecto a la operación, los materiales y demás aspectos influyentes en los mecanismos de falla que el objeto pueda presentar.

6 Desarrollo del tema Equipos Utilizados para el Método de Inspección Visual De iluminación De medición De visión Termografía Boroscopio

7 Equipos de iluminación Linterna Halógena. Lámpara portátil.

8 Equipos de visión Espejos articulados. Lentes de aumento. Lupa.

9 Equipos de medida Reglas. Calibradores.

10 Termografía La Termografía es una técnica que permite, a distancia y sin contacto alguno medir y visualizar temperaturas de superficies con precisión.

11 Boroscopio Boroscopio.- A través de su sonda con cámara iluminada con LED se puede inspeccionar, tomar fotografías e incluso grabar video de lugares poco accesibles en maquinarias, hendiduras y ductos.
