1 Grupo 5 19970098HERNÁNDEZ PAUCAR, DIANA SEMÍRAMIS 20037152CRUCES FRANCO, CINDY PAMELA 20047005CANO CAUZO, JESUS HUMBERTO 20052161RÍOS VILLAFUERTE, JOSEFINA

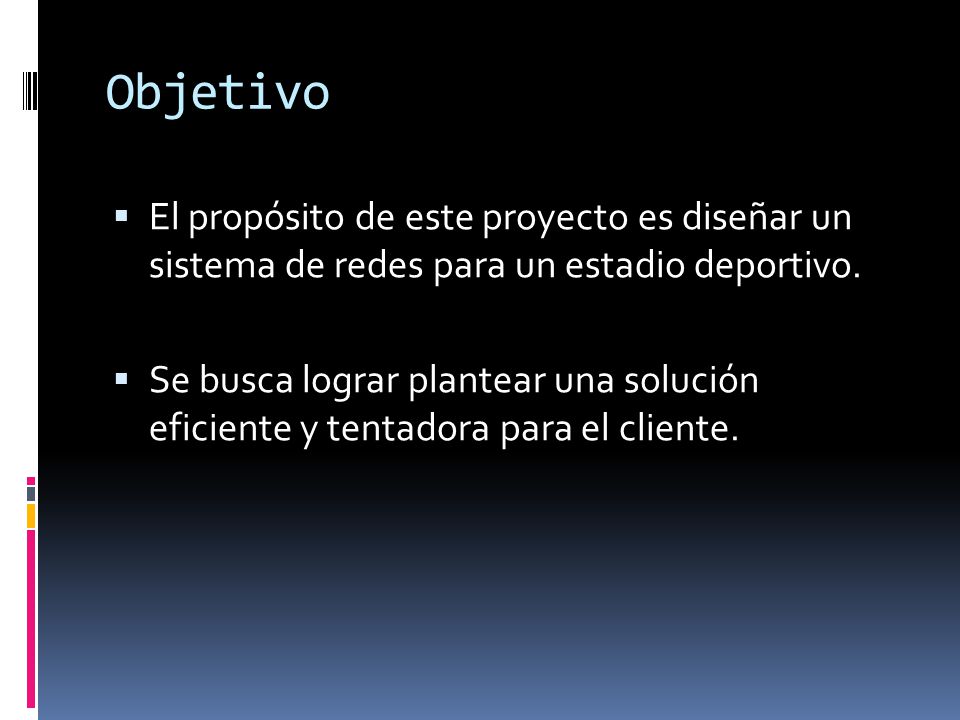

2 Objetivo  El propósito de este proyecto es diseñar un sistema de redes para un estadio deportivo.  Se busca lograr plantear una solución eficiente y tentadora para el cliente.

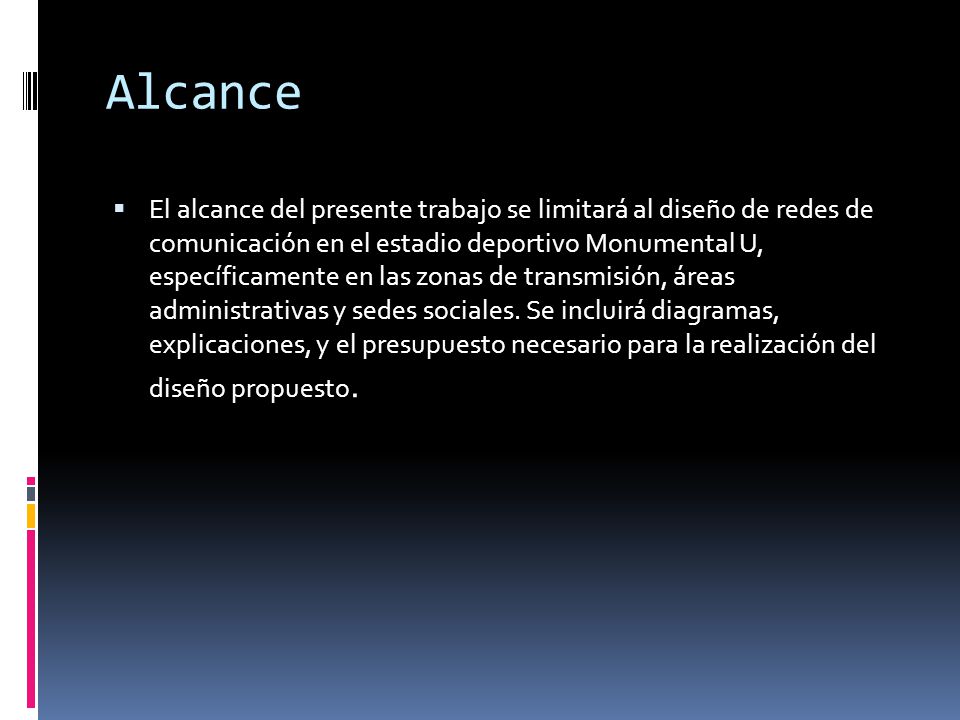

3 Alcance  El alcance del presente trabajo se limitará al diseño de redes de comunicación en el estadio deportivo Monumental U, específicamente en las zonas de transmisión, áreas administrativas y sedes sociales. Se incluirá diagramas, explicaciones, y el presupuesto necesario para la realización del diseño propuesto.

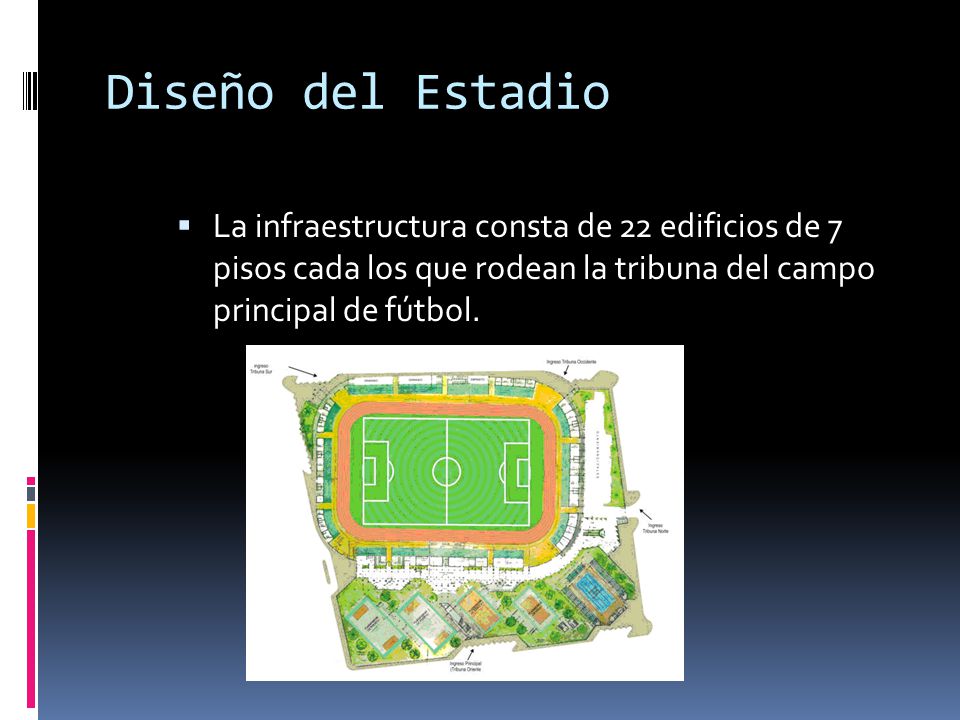

4 Diseño del Estadio  La infraestructura consta de 22 edificios de 7 pisos cada los que rodean la tribuna del campo principal de fútbol.

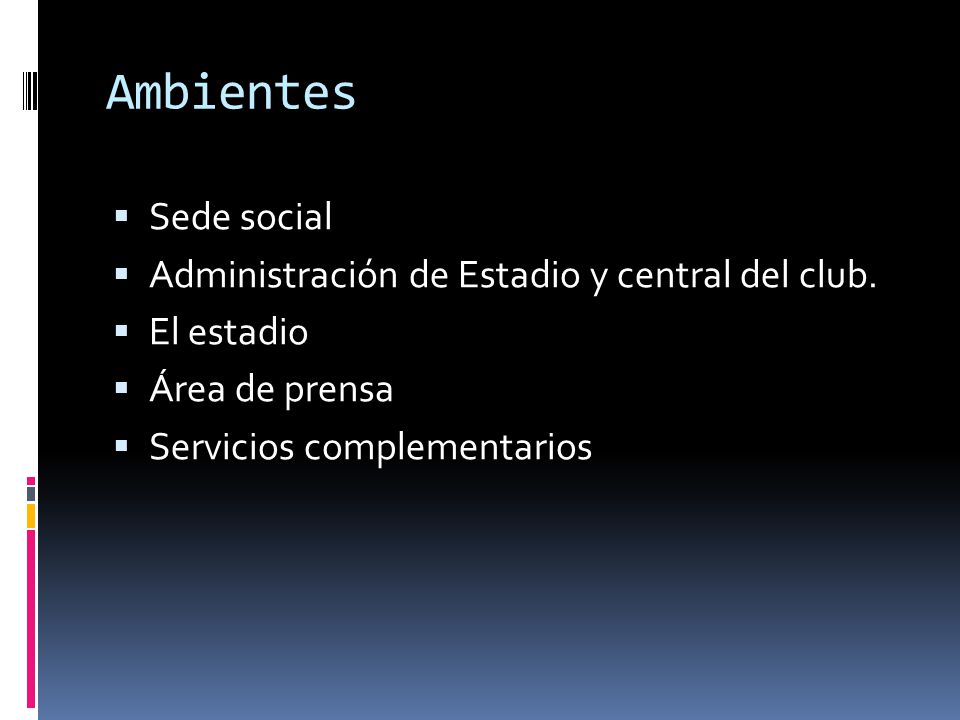

5 Ambientes  Sede social  Administración de Estadio y central del club.  El estadio  Área de prensa  Servicios complementarios

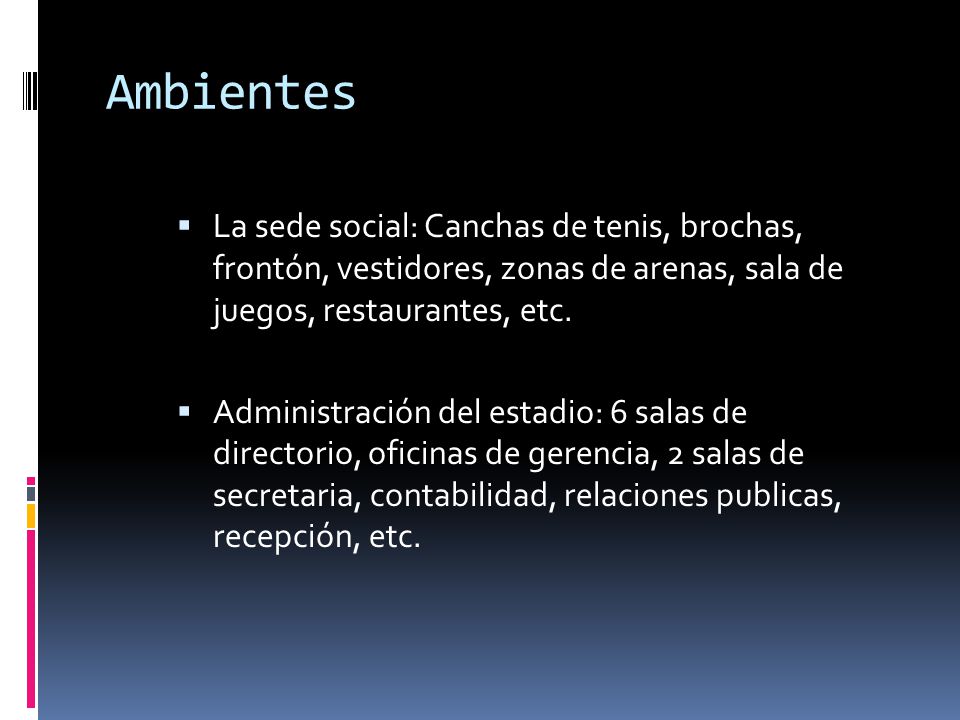

6 Ambientes  La sede social: Canchas de tenis, brochas, frontón, vestidores, zonas de arenas, sala de juegos, restaurantes, etc.  Administración del estadio: 6 salas de directorio, oficinas de gerencia, 2 salas de secretaria, contabilidad, relaciones publicas, recepción, etc.

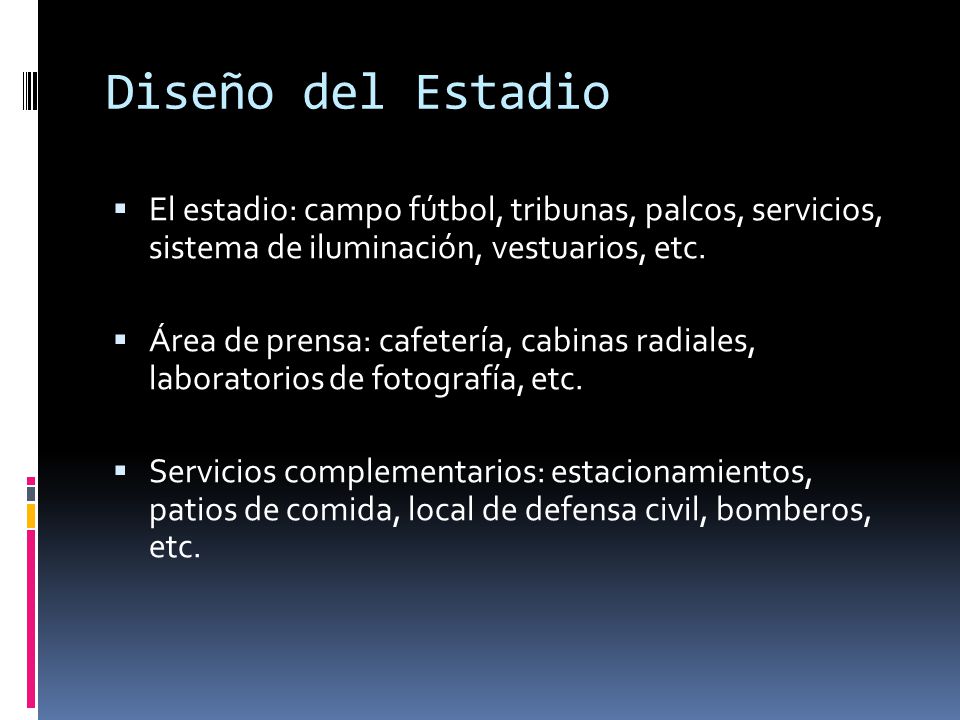

7 Diseño del Estadio  El estadio: campo fútbol, tribunas, palcos, servicios, sistema de iluminación, vestuarios, etc.  Área de prensa: cafetería, cabinas radiales, laboratorios de fotografía, etc.  Servicios complementarios: estacionamientos, patios de comida, local de defensa civil, bomberos, etc.

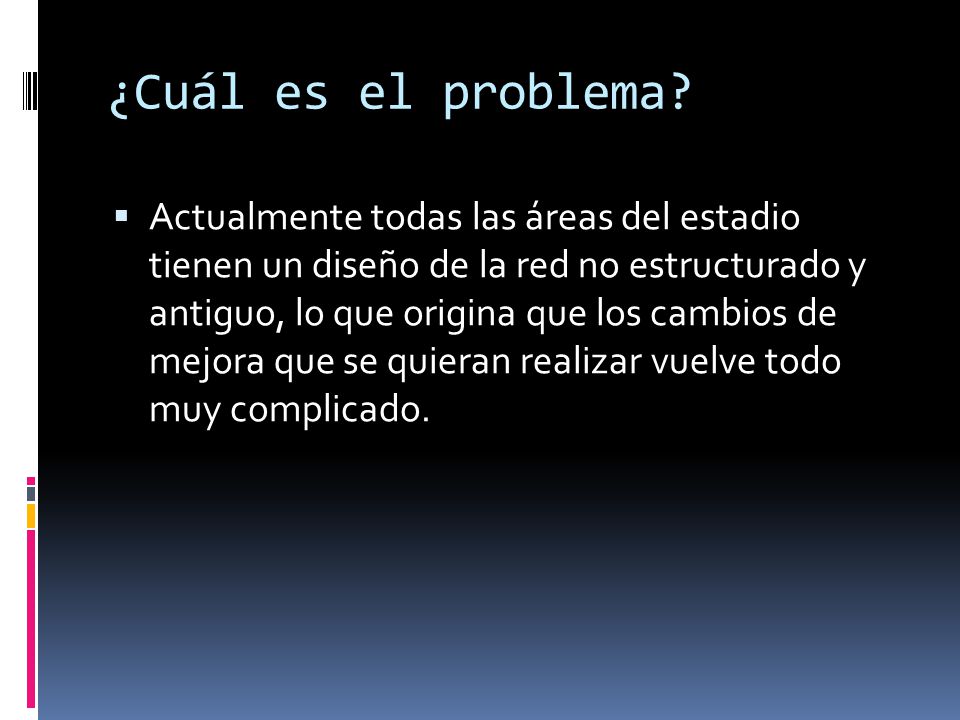

8 ¿Cuál es el problema?  Actualmente todas las áreas del estadio tienen un diseño de la red no estructurado y antiguo, lo que origina que los cambios de mejora que se quieran realizar vuelve todo muy complicado.

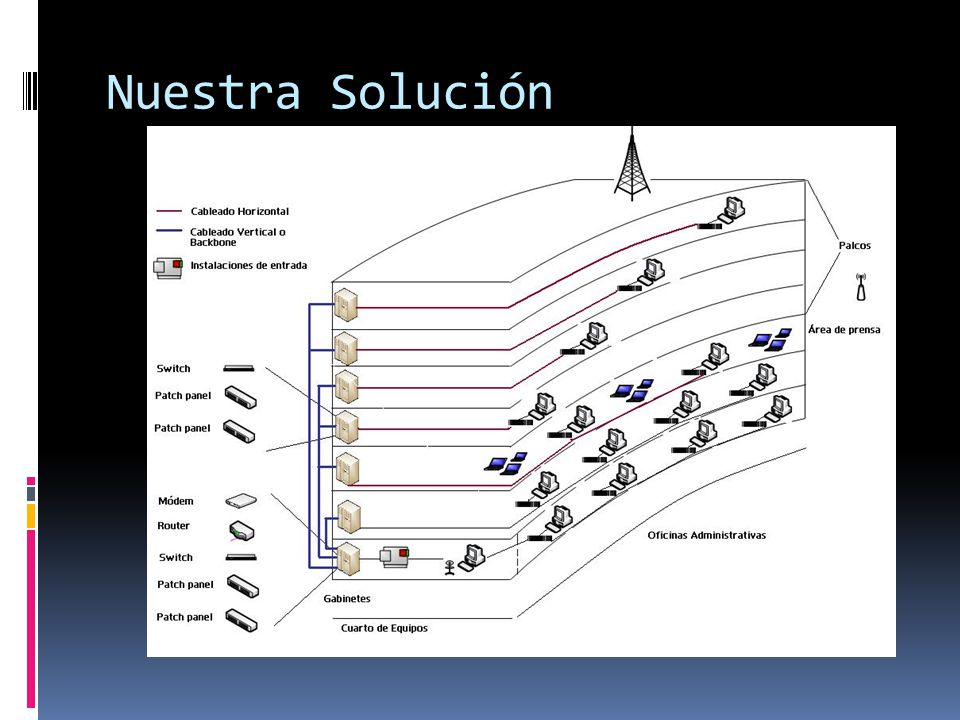

9 Nuestra Solución

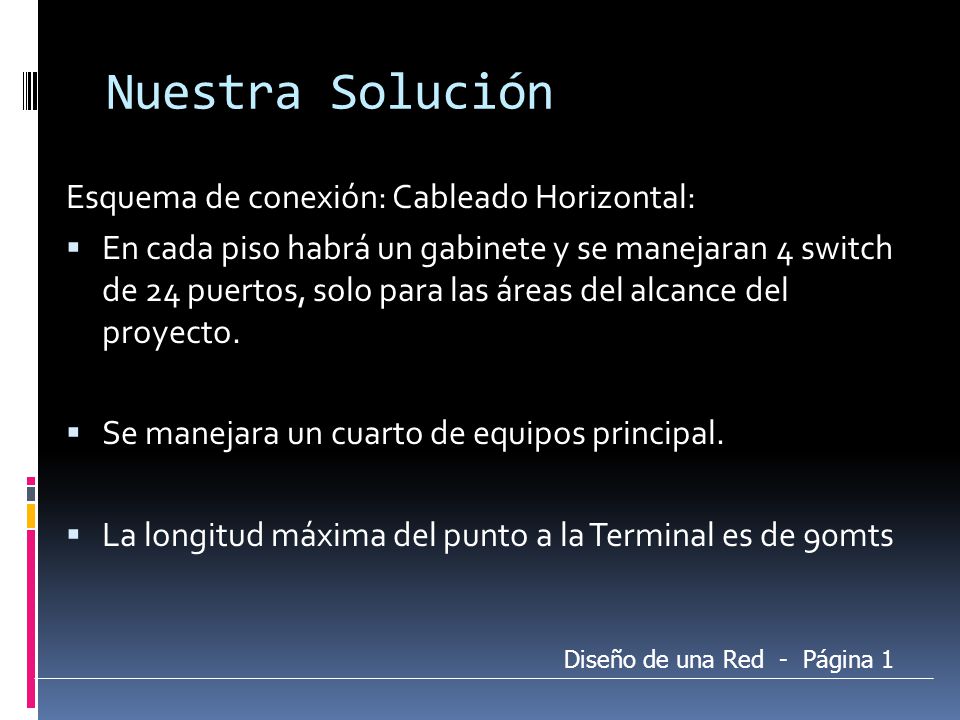

10 Esquema de conexión: Cableado Horizontal:  En cada piso habrá un gabinete y se manejaran 4 switch de 24 puertos, solo para las áreas del alcance del proyecto.  Se manejara un cuarto de equipos principal.  La longitud máxima del punto a la Terminal es de 90mts Diseño de una Red - Página 1

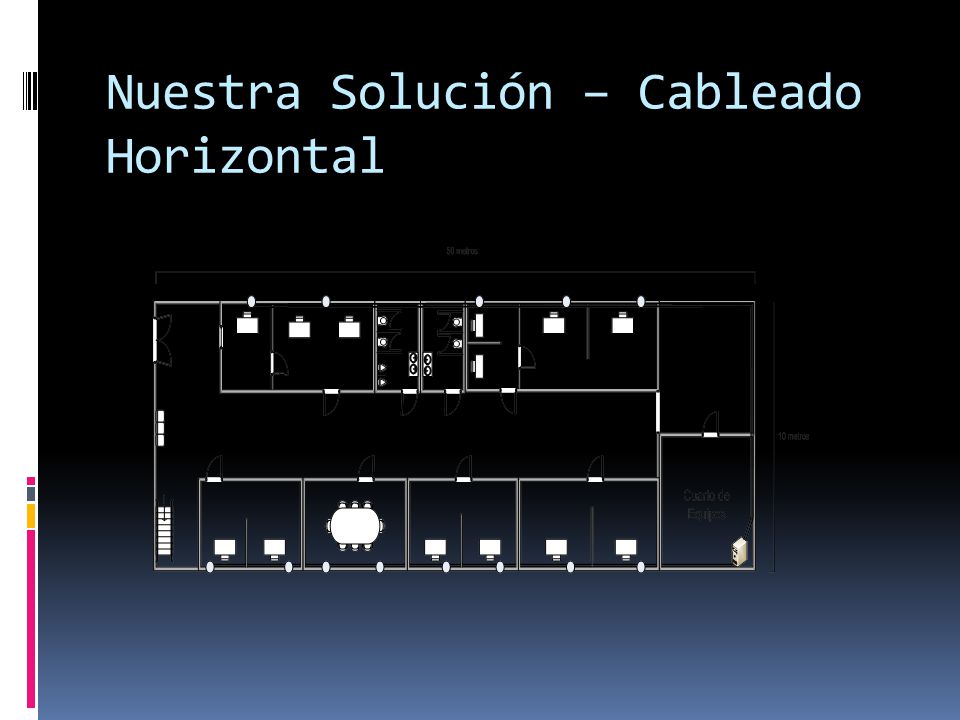

11 Nuestra Solución – Cableado Horizontal

12 Nuestra solución Terminales Switches (24puertos) Conexión de cada piso, Conexión con el cuarto de Equipos

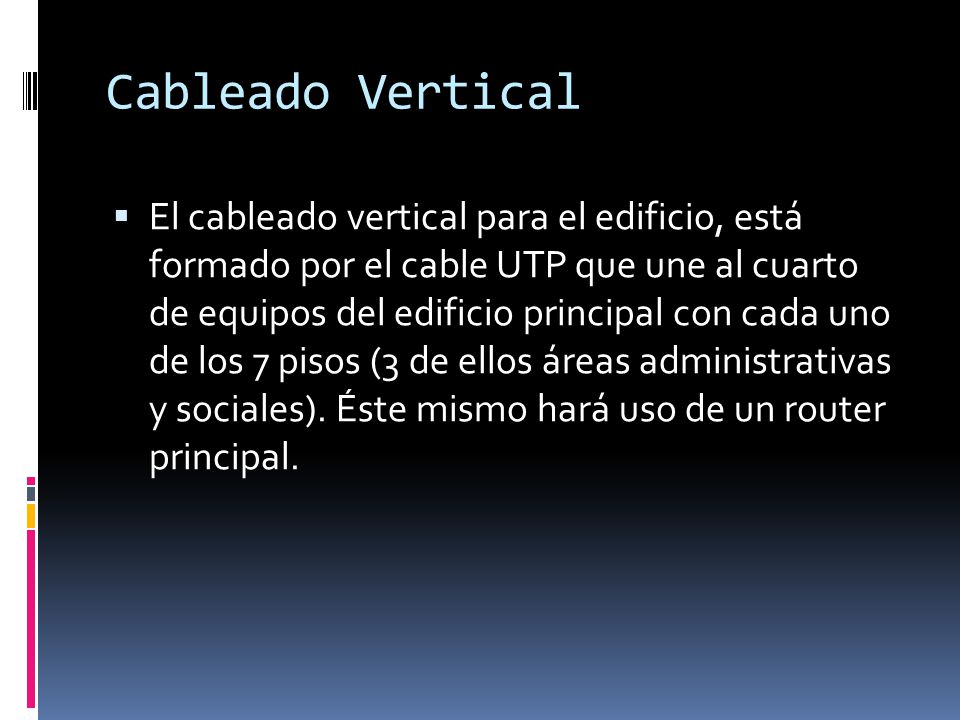

13 Cableado Vertical  El cableado vertical para el edificio, está formado por el cable UTP que une al cuarto de equipos del edificio principal con cada uno de los 7 pisos (3 de ellos áreas administrativas y sociales). Éste mismo hará uso de un router principal.

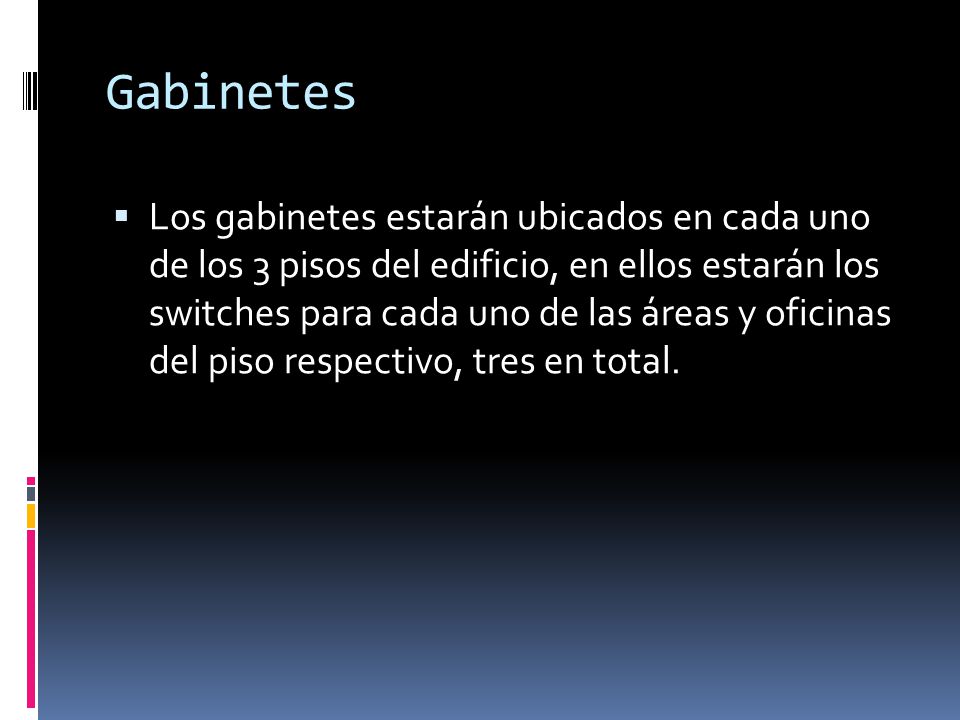

14 Gabinetes  Los gabinetes estarán ubicados en cada uno de los 3 pisos del edificio, en ellos estarán los switches para cada uno de las áreas y oficinas del piso respectivo, tres en total.

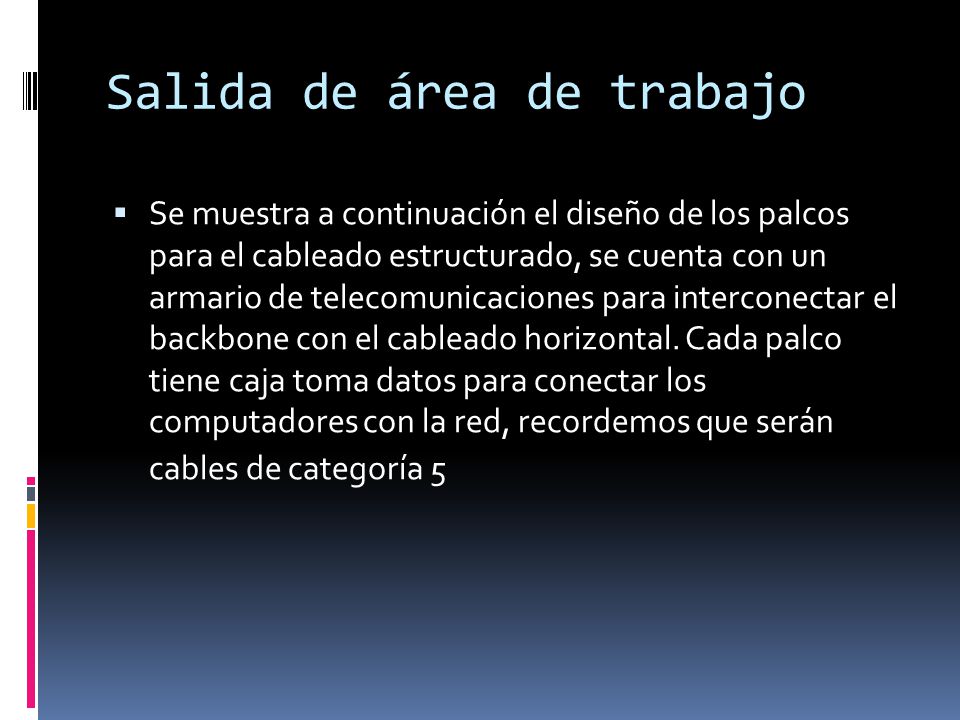

15 Salida de área de trabajo  Se muestra a continuación el diseño de los palcos para el cableado estructurado, se cuenta con un armario de telecomunicaciones para interconectar el backbone con el cableado horizontal. Cada palco tiene caja toma datos para conectar los computadores con la red, recordemos que serán cables de categoría 5

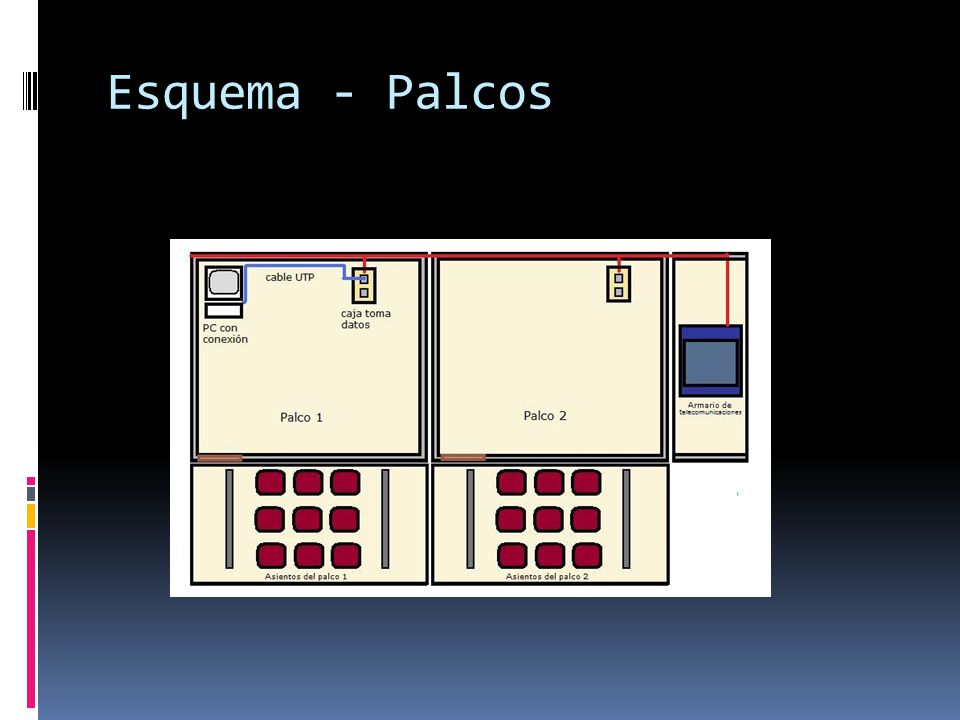

16 Esquema - Palcos

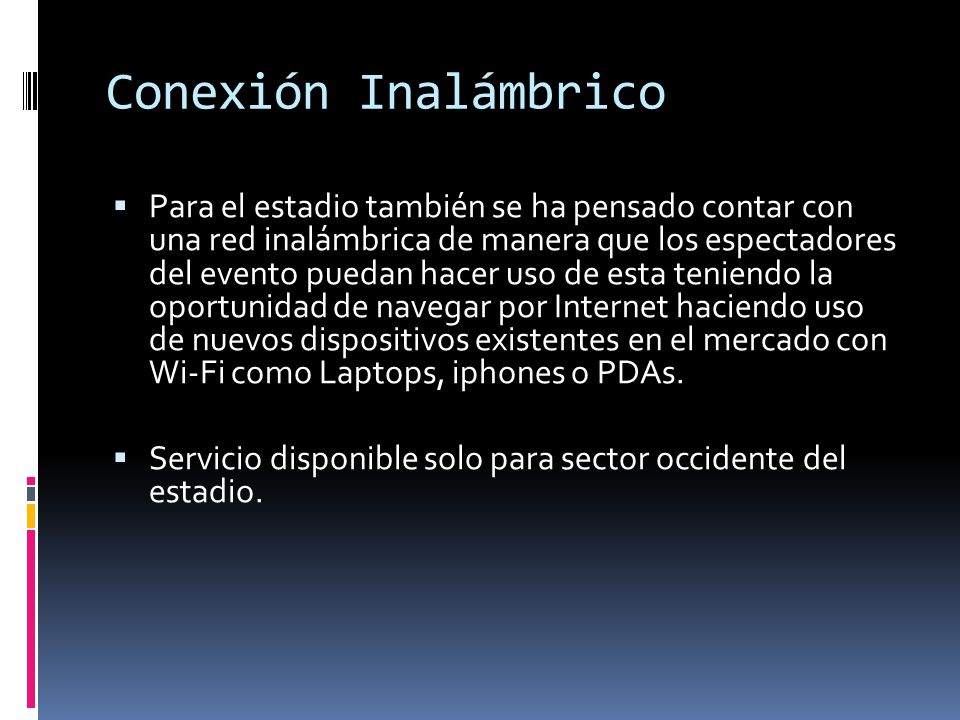

17 Conexión Inalámbrico  Para el estadio también se ha pensado contar con una red inalámbrica de manera que los espectadores del evento puedan hacer uso de esta teniendo la oportunidad de navegar por Internet haciendo uso de nuevos dispositivos existentes en el mercado con Wi-Fi como Laptops, iphones o PDAs.  Servicio disponible solo para sector occidente del estadio.

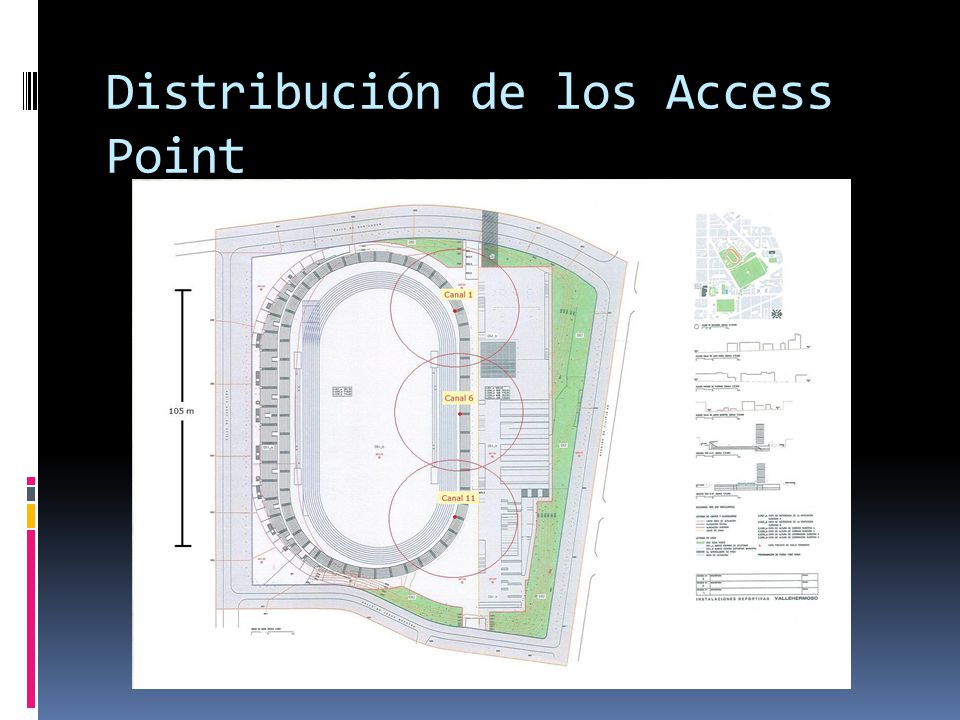

18 Distribución de los Access Point

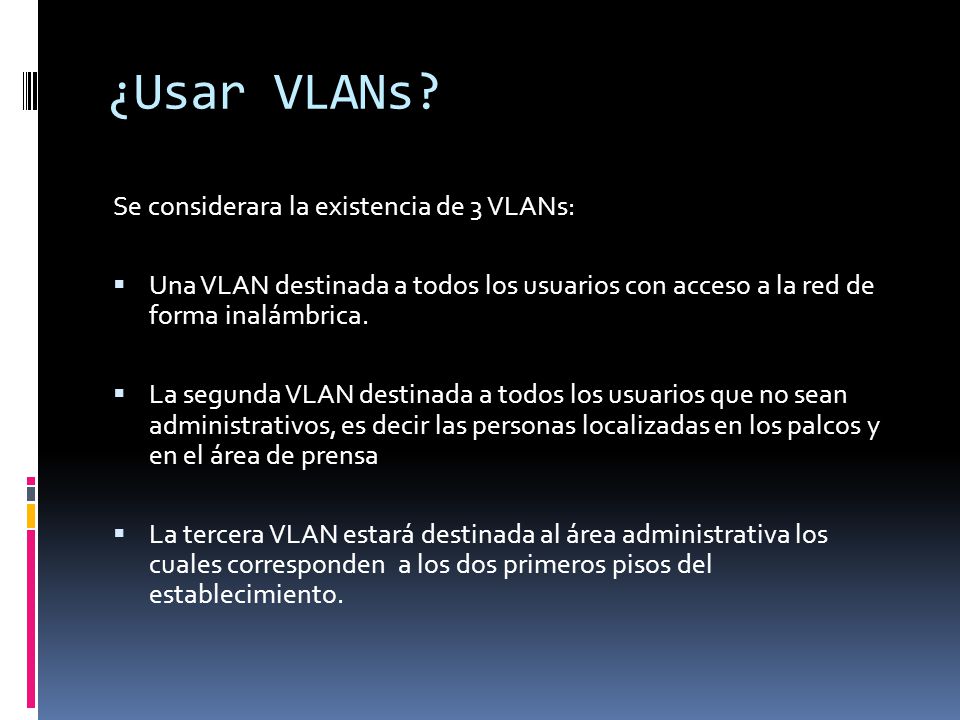

19 ¿Usar VLANs? Se considerara la existencia de 3 VLANs:  Una VLAN destinada a todos los usuarios con acceso a la red de forma inalámbrica.  La segunda VLAN destinada a todos los usuarios que no sean administrativos, es decir las personas localizadas en los palcos y en el área de prensa  La tercera VLAN estará destinada al área administrativa los cuales corresponden a los dos primeros pisos del establecimiento.

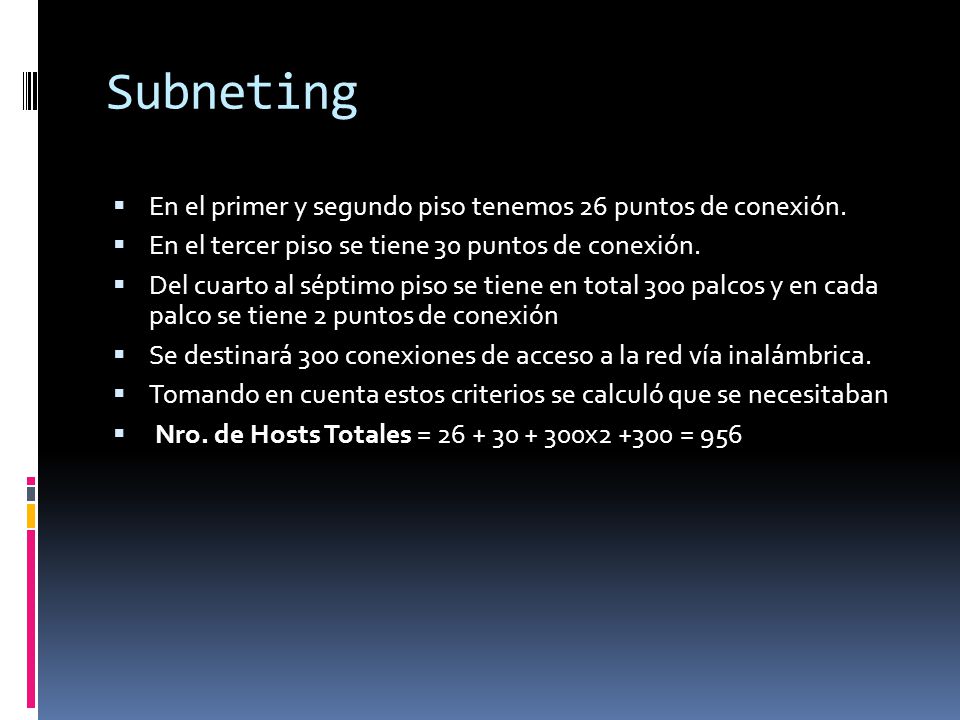

20 Subneting  En el primer y segundo piso tenemos 26 puntos de conexión.  En el tercer piso se tiene 30 puntos de conexión.  Del cuarto al séptimo piso se tiene en total 300 palcos y en cada palco se tiene 2 puntos de conexión  Se destinará 300 conexiones de acceso a la red vía inalámbrica.  Tomando en cuenta estos criterios se calculó que se necesitaban  Nro. de Hosts Totales = 26 + 30 + 300x2 +300 = 956

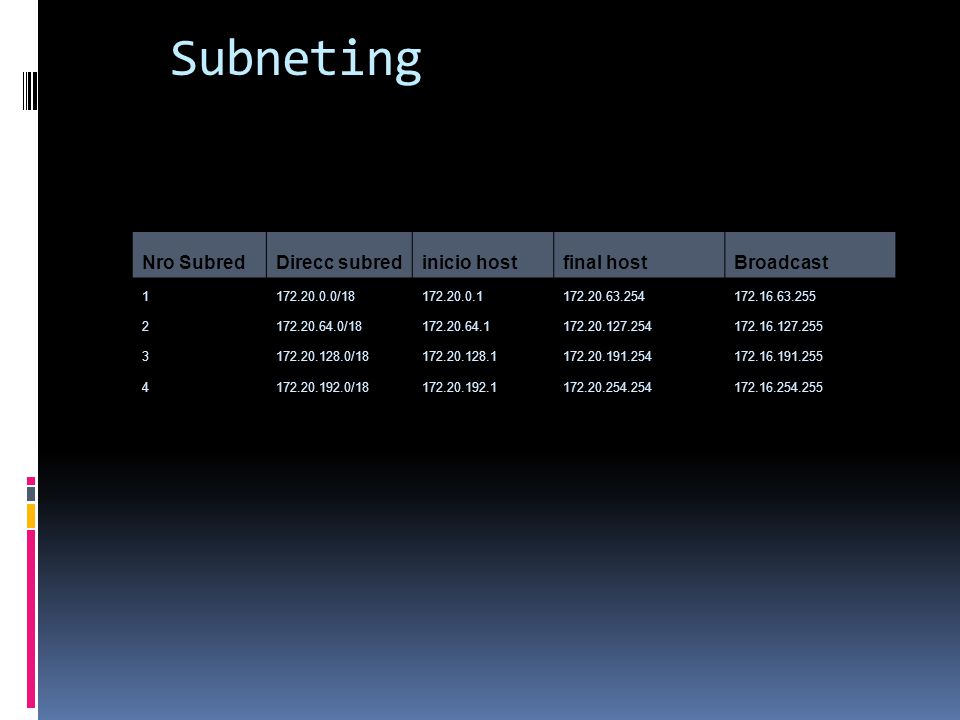

21 Subneting Nro SubredDirecc subredinicio hostfinal hostBroadcast 1172.20.0.0/18172.20.0.1172.20.63.254172.16.63.255 2172.20.64.0/18172.20.64.1172.20.127.254172.16.127.255 3172.20.128.0/18172.20.128.1172.20.191.254172.16.191.255 4172.20.192.0/18172.20.192.1172.20.254.254172.16.254.255

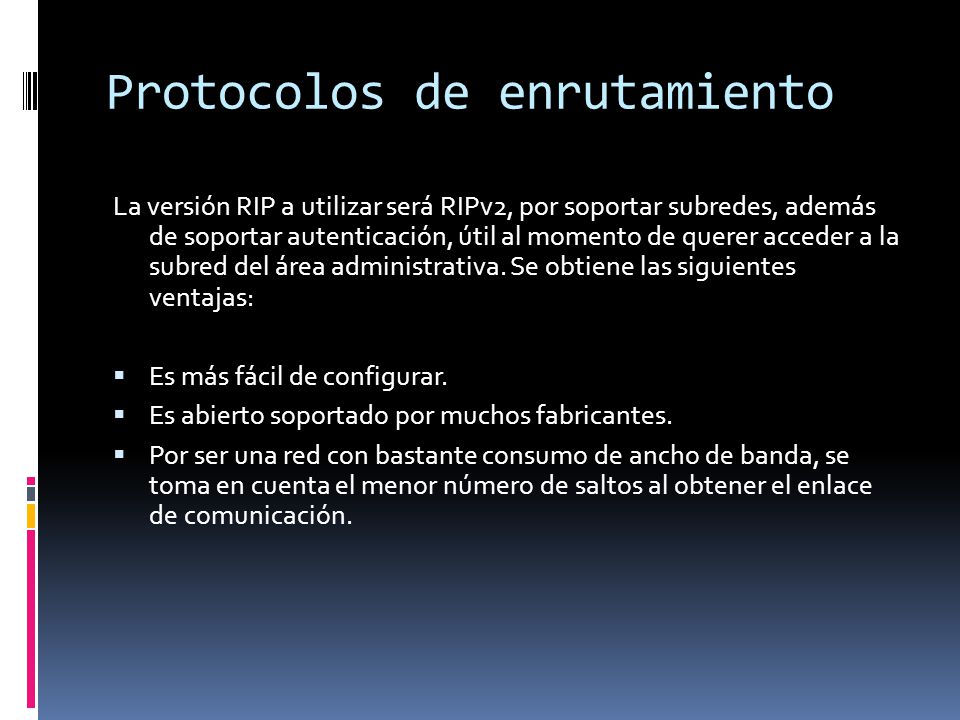

22 Protocolos de enrutamiento La versión RIP a utilizar será RIPv2, por soportar subredes, además de soportar autenticación, útil al momento de querer acceder a la subred del área administrativa. Se obtiene las siguientes ventajas:  Es más fácil de configurar.  Es abierto soportado por muchos fabricantes.  Por ser una red con bastante consumo de ancho de banda, se toma en cuenta el menor número de saltos al obtener el enlace de comunicación.

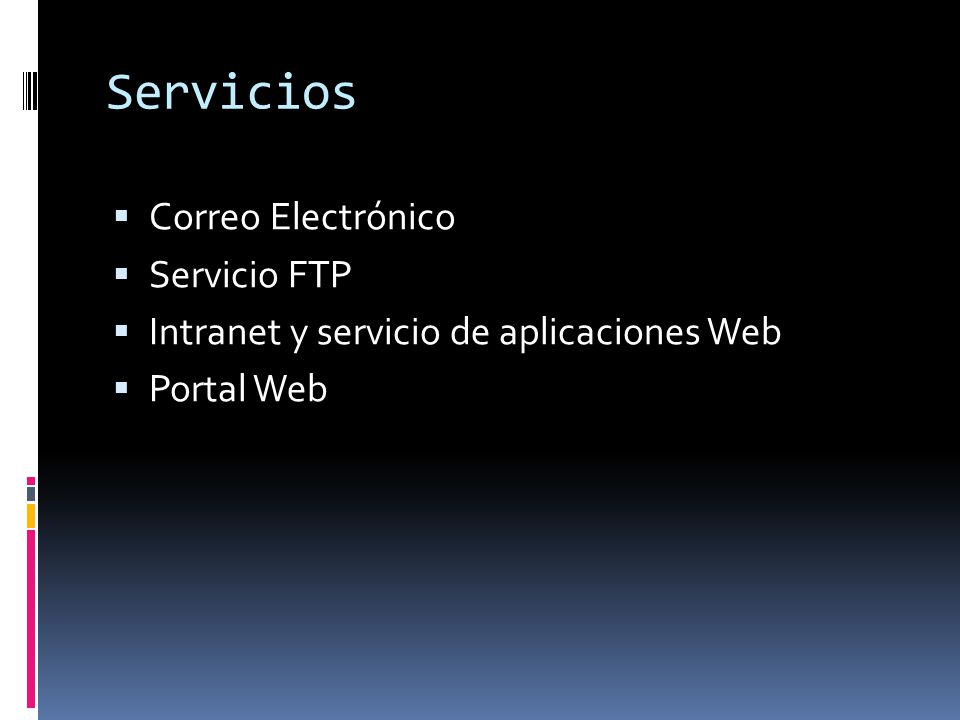

23 Servicios  Correo Electrónico  Servicio FTP  Intranet y servicio de aplicaciones Web  Portal Web

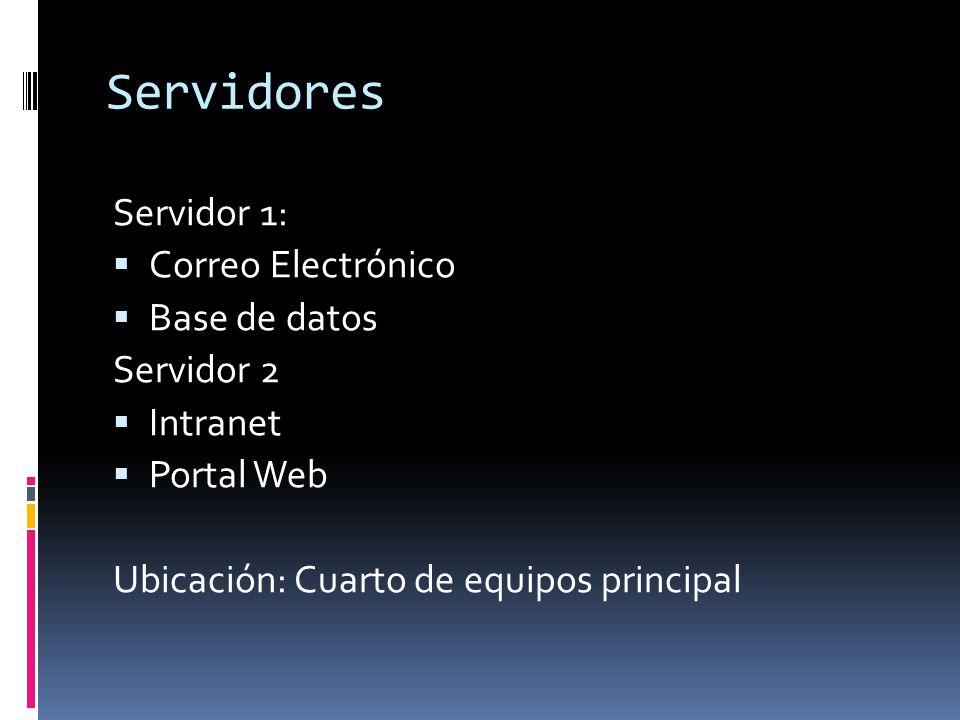

24 Servidores Servidor 1:  Correo Electrónico  Base de datos Servidor 2  Intranet  Portal Web Ubicación: Cuarto de equipos principal

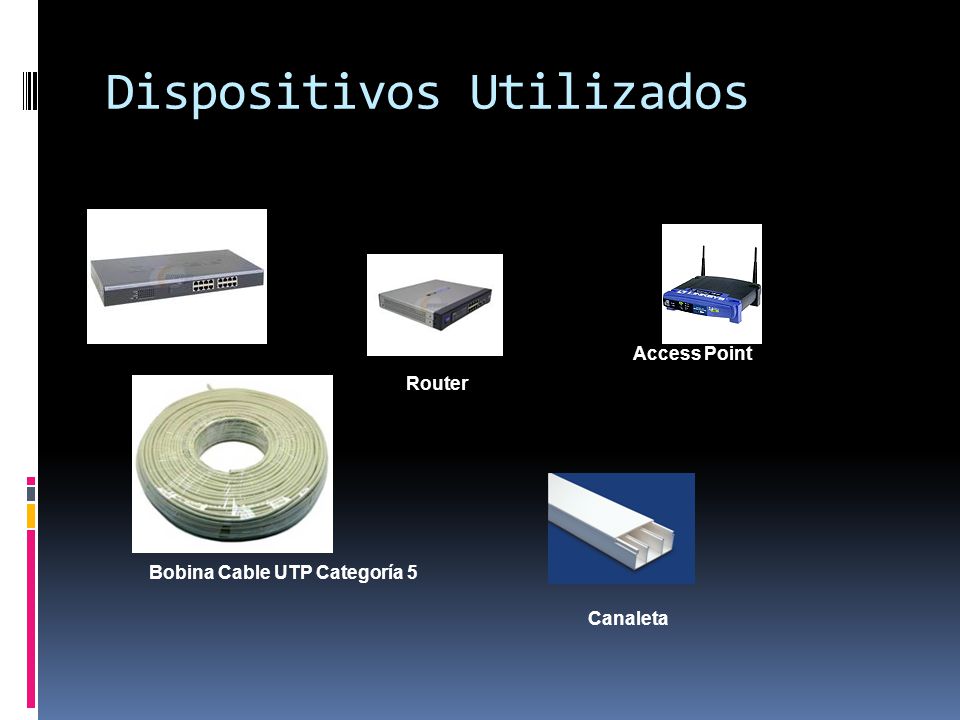

25 Dispositivos Utilizados Switch Bobina Cable UTP Categoría 5 Router Access Point Canaleta

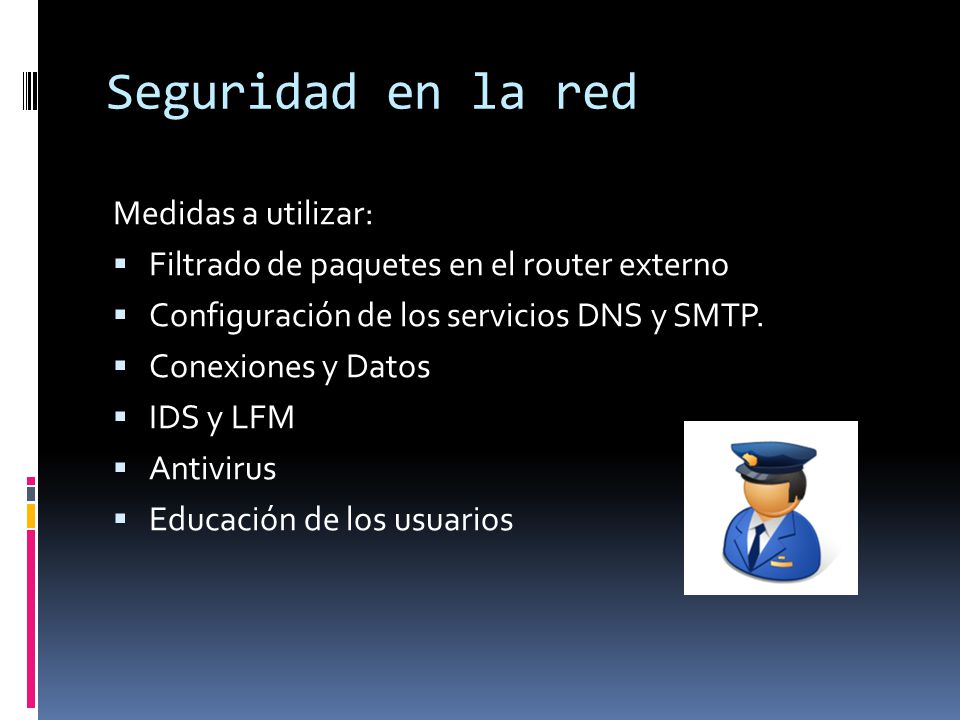

26 Seguridad en la red Medidas a utilizar:  Filtrado de paquetes en el router externo  Configuración de los servicios DNS y SMTP.  Conexiones y Datos  IDS y LFM  Antivirus  Educación de los usuarios

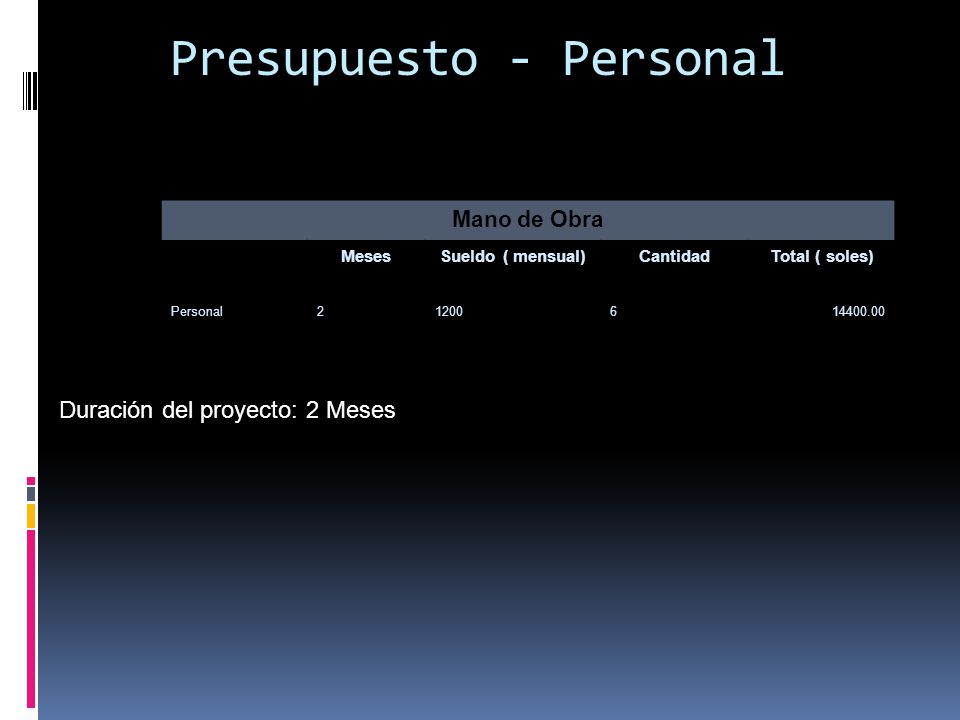

27 Presupuesto - Personal Mano de Obra MesesSueldo ( mensual)CantidadTotal ( soles) Personal21200614400.00 Duración del proyecto: 2 Meses

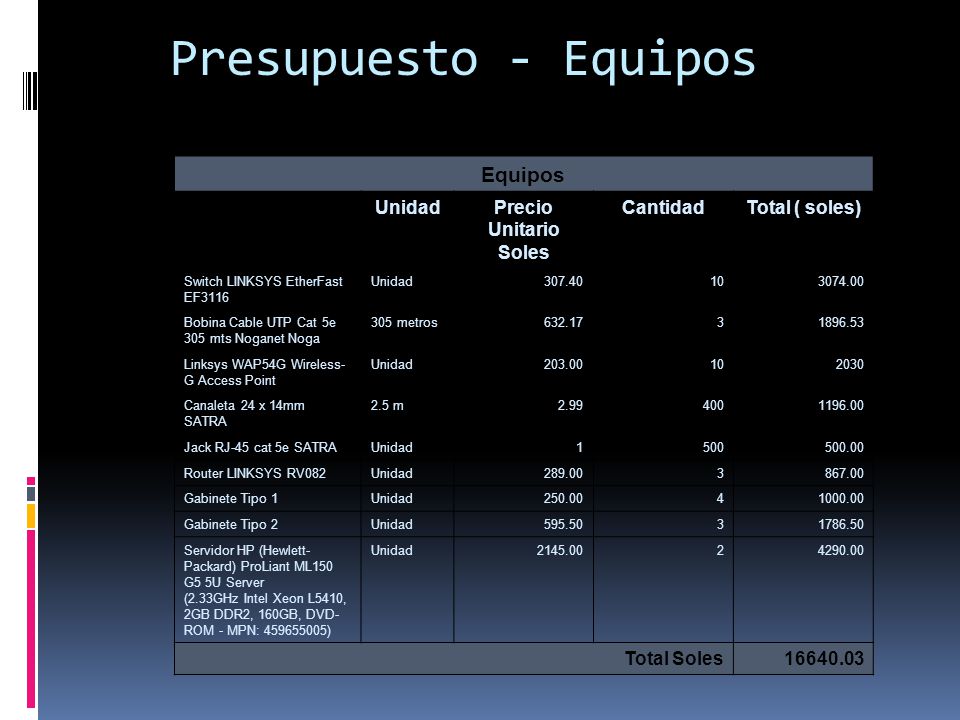

28 Presupuesto - Equipos Equipos UnidadPrecio Unitario Soles CantidadTotal ( soles) Switch LINKSYS EtherFast EF3116 Unidad307.40103074.00 Bobina Cable UTP Cat 5e 305 mts Noganet Noga 305 metros632.1731896.53 Linksys WAP54G Wireless- G Access Point Unidad203.00102030 Canaleta 24 x 14mm SATRA 2.5 m2.994001196.00 Jack RJ-45 cat 5e SATRAUnidad1500500.00 Router LINKSYS RV082Unidad289.003867.00 Gabinete Tipo 1Unidad250.0041000.00 Gabinete Tipo 2Unidad595.5031786.50 Servidor HP (Hewlett- Packard) ProLiant ML150 G5 5U Server (2.33GHz Intel Xeon L5410, 2GB DDR2, 160GB, DVD- ROM - MPN: 459655005) Unidad2145.0024290.00 Total Soles16640.03

29 Presupuesto Servicios DescripciónTotal ( soles) Configuración de la seguridadRealizar la instalación y aplicar las reglas de seguridad 500 Mantenimiento de la seguridadServicio por un año1000 Total Soles 3000 Inversión Total S/.34040.00

30 GRACIAS
