1 Planificación y cableado de redes
Aspectos básicos de networking: Capítulo 10

2 Objetivos Identificar los medios de red básicos requeridos para realizar una conexión LAN. Identificar los tipos de conexiones para conexiones de dispositivos finales e intermediarios en una LAN. Identificar la configuración del diagrama de pines para cables cruzados y directos. Identificar los diferentes puertos, estándares y tipos de cableado utilizados para conexiones WAN.

3 Medios de red básicos requeridos para realizar una conexión LAN
Algunos aspectos clave de los dispositivos que se utilizarán en una LAN

4 Medios de red básicos requeridos para realizar una conexión LAN
Costos

5 Medios de red básicos requeridos para realizar una conexión LAN

6 Tipos de conexiones en una LAN
Al planificar la instalación del cableado LAN, existen cuatro áreas físicas que se deben considerar: Área de trabajo Cuarto de telecomunicaciones, también denominado servicio de distribución Cableado backbone, también denominado cableado vertical Cableado de distribución, también denominado cableado horizontal

7 Tipos de conexiones en una LAN

8 Áreas de Trabajo son las ubicaciones destinadas para los dispositivos finales utilizados por los usuarios individuales. La longitud permitida del cable de conexión depende de las longitudes del cable horizontal y del cable del cuarto de telecomunicaciones. Recuerde que la longitud máxima para estas tres áreas no puede superar los 100 m.

9 Cuarto de Telecomunicaciones
Es el lugar donde se realizan las conexiones a los dispositivos intermediarios. Estos cuartos contienen dispositivos intermediarios que conectan la red. Estos dispositivos proporcionan transiciones entre el cableado backbone y el cableado horizontal.

10 Cableado Horizontal. Se refiere a los cables que conectan los cuartos de telecomunicaciones con las áreas de trabajo.

11 Cableado Backbone. Se refiere al cableado utilizado para conectar los cuartos de telecomunicaciones a las salas de equipamiento donde suelen ubicarse los servidores. El cableado backbone también interconecta múltiples cuartos de telecomunicaciones en toda la instalación.

12 Longitud del Cableado. la longitud combinada total del cable que abarca tres de las áreas enumeradas anteriormente, se limita a una distancia máxima de 100 metros por canal. Este estándar también especifica las distancias máximas de backbone, que abarcan desde 90 m para el cable UTP hasta 3000 m para el cable de fibra

13 Tipos de conexiones en una LAN

14 Tipos de conexiones en una LAN
Identifique el diagrama de pines de los cables directos y cruzados

15 Tipos de Conectores. RJ-45 Conectores de Fibra

16 Tipos de conexiones en una LAN
Tenga en cuenta que para conectar redes WAN se utiliza una clase de cables diferente y que los cables, estándares y puertos son diferentes de los que se utilizan en una LAN

17 Actividad. Realizar Presupuesto para implementación de Red de Datos y Determinar: Cantidad y Tipo de “Cableado Horizontal” a utilizar en el cableado de la Sala. Cantidad y Tipo de Conectores a utilizar. Determinar los dispositivos intermediarios a utilizar. En grupos de 4 Integrantes, se entregará plano de dependencia a cablear.

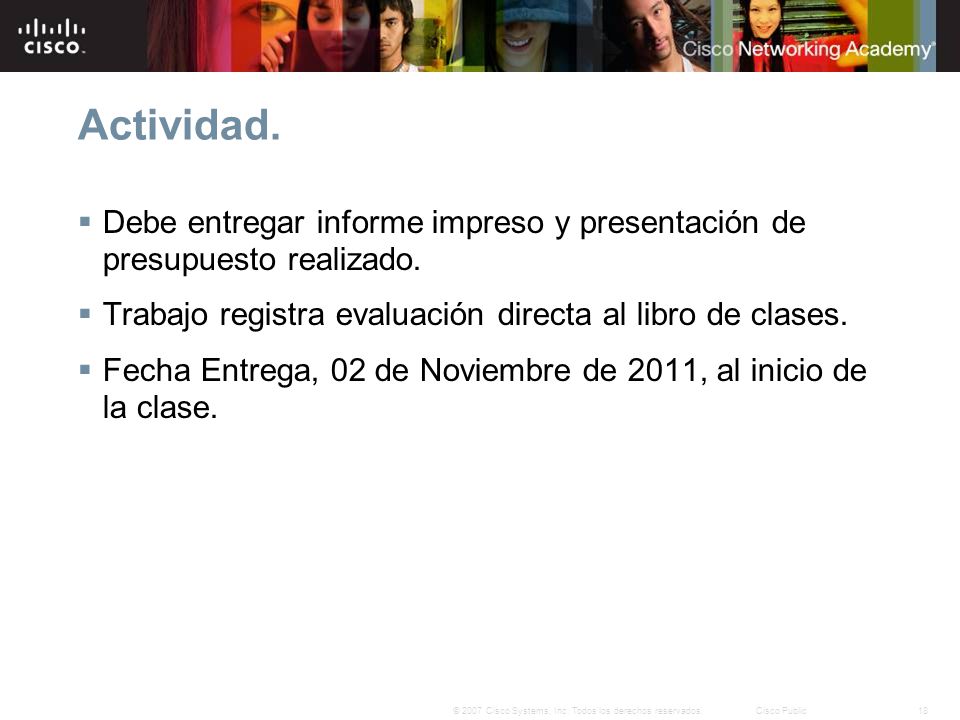

18 Actividad. Debe entregar informe impreso y presentación de presupuesto realizado. Trabajo registra evaluación directa al libro de clases. Fecha Entrega, 02 de Noviembre de 2011, al inicio de la clase.
