1 INTEGRANTES: SANTIAGO LOPEZ DIEGO BERMUDEZ JUAN VELASQUEZ

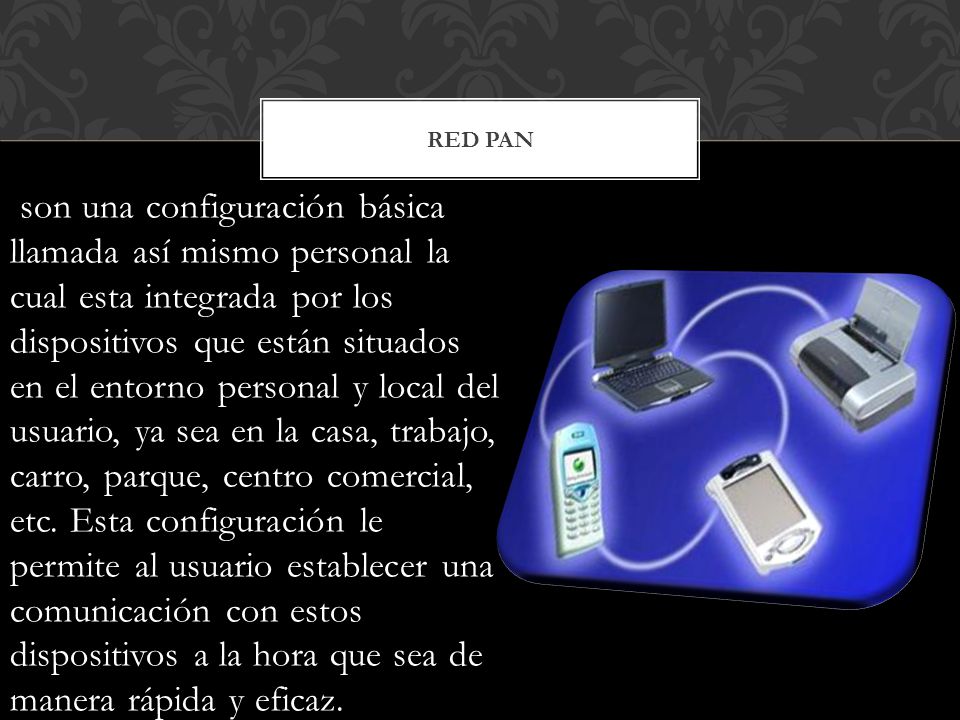

2 son una configuración básica llamada así mismo personal la cual esta integrada por los dispositivos que están situados en el entorno personal y local del usuario, ya sea en la casa, trabajo, carro, parque, centro comercial, etc. Esta configuración le permite al usuario establecer una comunicación con estos dispositivos a la hora que sea de manera rápida y eficaz. RED PAN

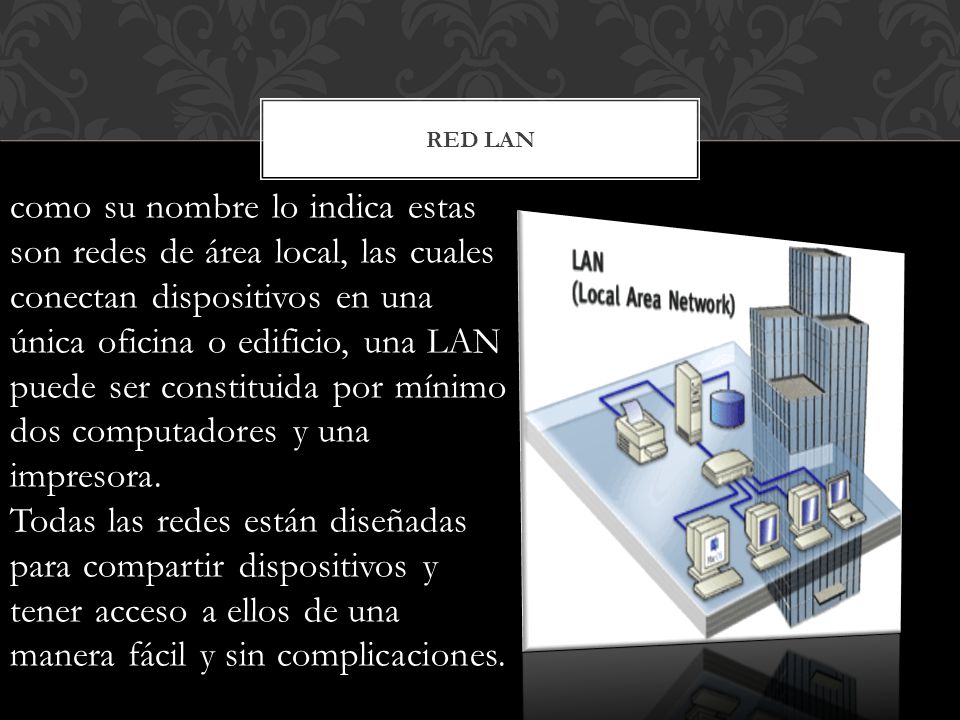

3 como su nombre lo indica estas son redes de área local, las cuales conectan dispositivos en una única oficina o edificio, una LAN puede ser constituida por mínimo dos computadores y una impresora. Todas las redes están diseñadas para compartir dispositivos y tener acceso a ellos de una manera fácil y sin complicaciones. RED LAN

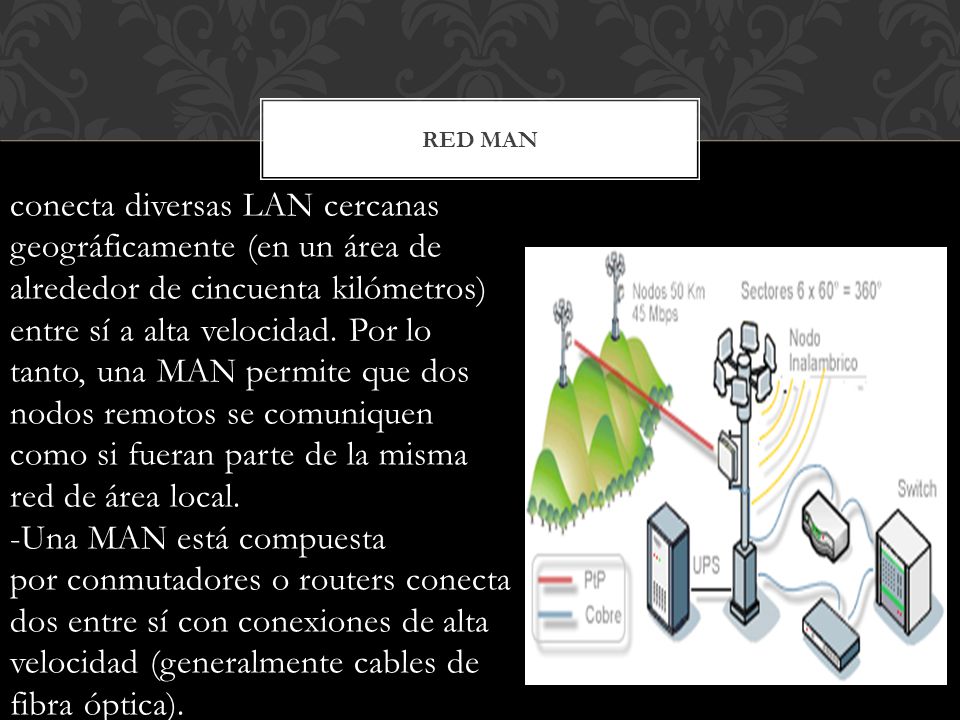

4 conecta diversas LAN cercanas geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como si fueran parte de la misma red de área local. -Una MAN está compuesta por conmutadores o routers conecta dos entre sí con conexiones de alta velocidad (generalmente cables de fibra óptica). RED MAN

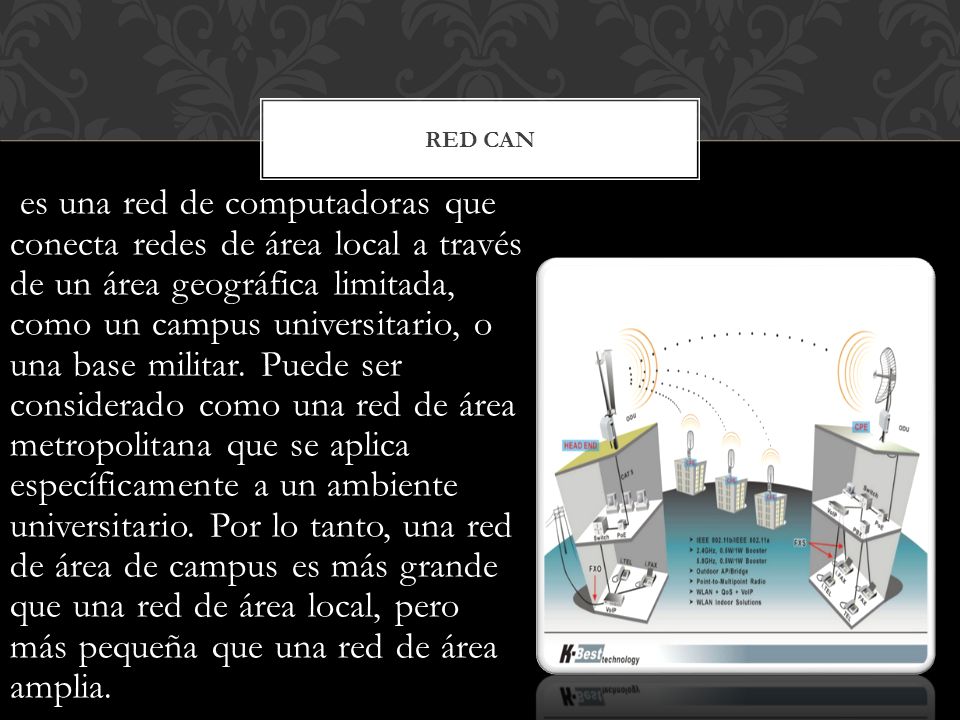

5 es una red de computadoras que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, o una base militar. Puede ser considerado como una red de área metropolitana que se aplica específicamente a un ambiente universitario. Por lo tanto, una red de área de campus es más grande que una red de área local, pero más pequeña que una red de área amplia. RED CAN

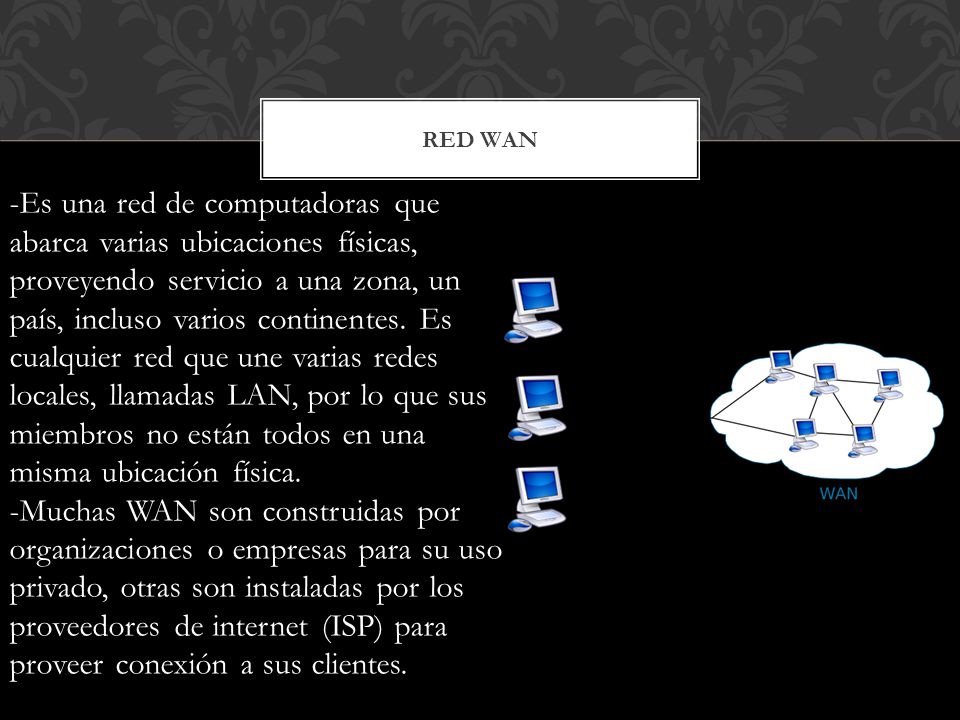

6 -Es una red de computadoras que abarca varias ubicaciones físicas, proveyendo servicio a una zona, un país, incluso varios continentes. Es cualquier red que une varias redes locales, llamadas LAN, por lo que sus miembros no están todos en una misma ubicación física. -Muchas WAN son construidas por organizaciones o empresas para su uso privado, otras son instaladas por los proveedores de internet (ISP) para proveer conexión a sus clientes. RED WAN

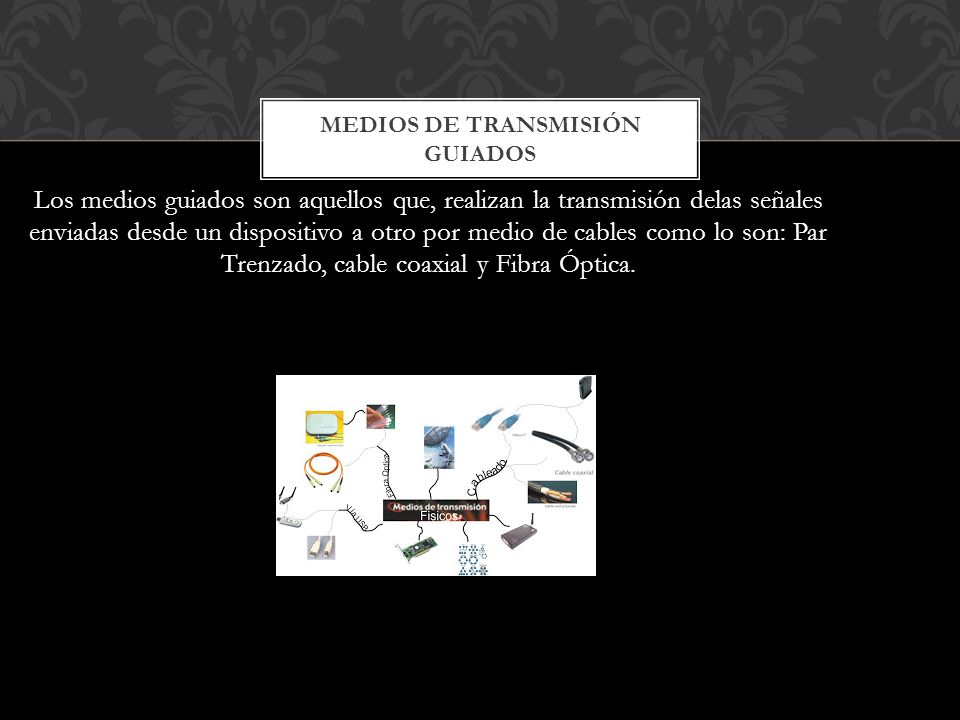

7 Los medios guiados son aquellos que, realizan la transmisión delas señales enviadas desde un dispositivo a otro por medio de cables como lo son: Par Trenzado, cable coaxial y Fibra Óptica. MEDIOS DE TRANSMISIÓN GUIADOS

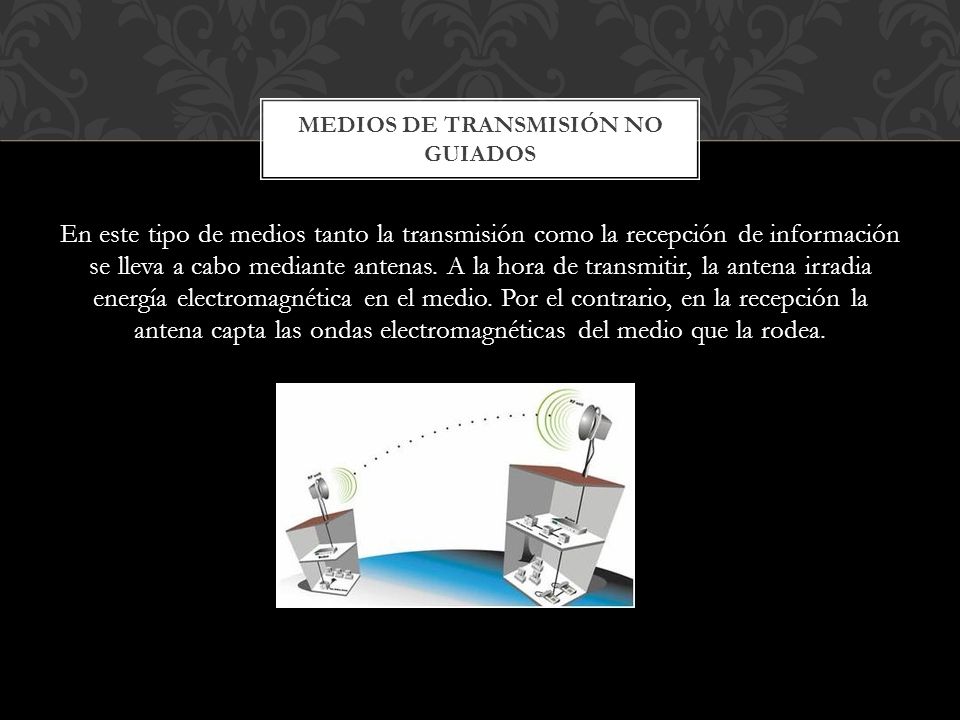

8 En este tipo de medios tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio. Por el contrario, en la recepción la antena capta las ondas electromagnéticas del medio que la rodea. MEDIOS DE TRANSMISIÓN NO GUIADOS

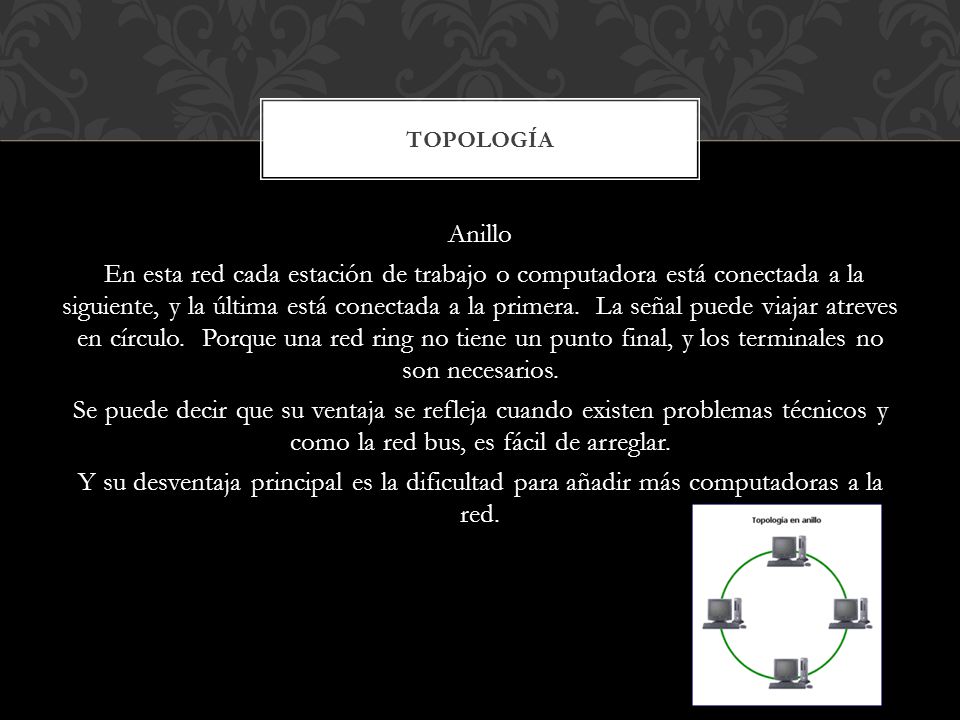

9 Anillo En esta red cada estación de trabajo o computadora está conectada a la siguiente, y la última está conectada a la primera. La señal puede viajar atreves en círculo. Porque una red ring no tiene un punto final, y los terminales no son necesarios. Se puede decir que su ventaja se refleja cuando existen problemas técnicos y como la red bus, es fácil de arreglar. Y su desventaja principal es la dificultad para añadir más computadoras a la red. TOPOLOGÍA

10 En esta red las estaciones de trabajo o computadoras están conectadas de acuerdo a una organización jerárquica, partiendo de una maquina principal o servidor. Cableado punto a punto para segmentos individuales. Si se viene abajo el segmento principal todo el segmento se viene abajo con él. Es difícil de configurar. ÁRBOL

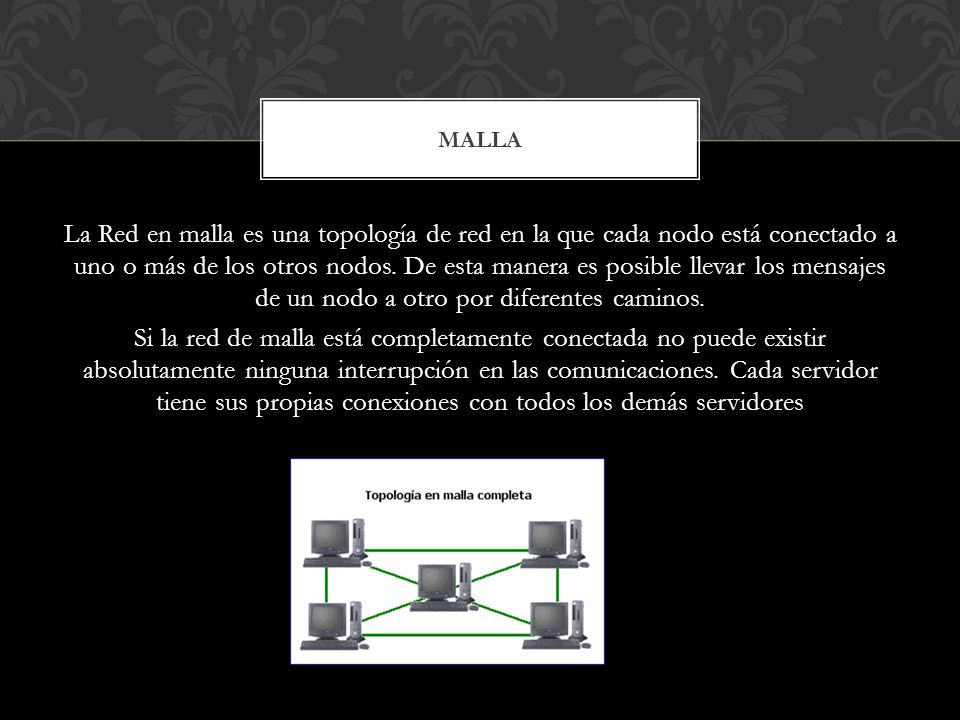

11 La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores MALLA

12 La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados. La topología de bus permite que todos los dispositivos de la red puedan ver todas las señales de todos los demás dispositivos, lo que puede ser ventajoso si desea que todos los dispositivos obtengan esta información. Sin embargo, puede representar una desventaja, ya que es común que se produzcan problemas de tráfico y colisiones, que se pueden paliar segmentando la red en varias partes. Es la topología más común en pequeñas LAN, con hub o switch final en uno de los extremos. BUS

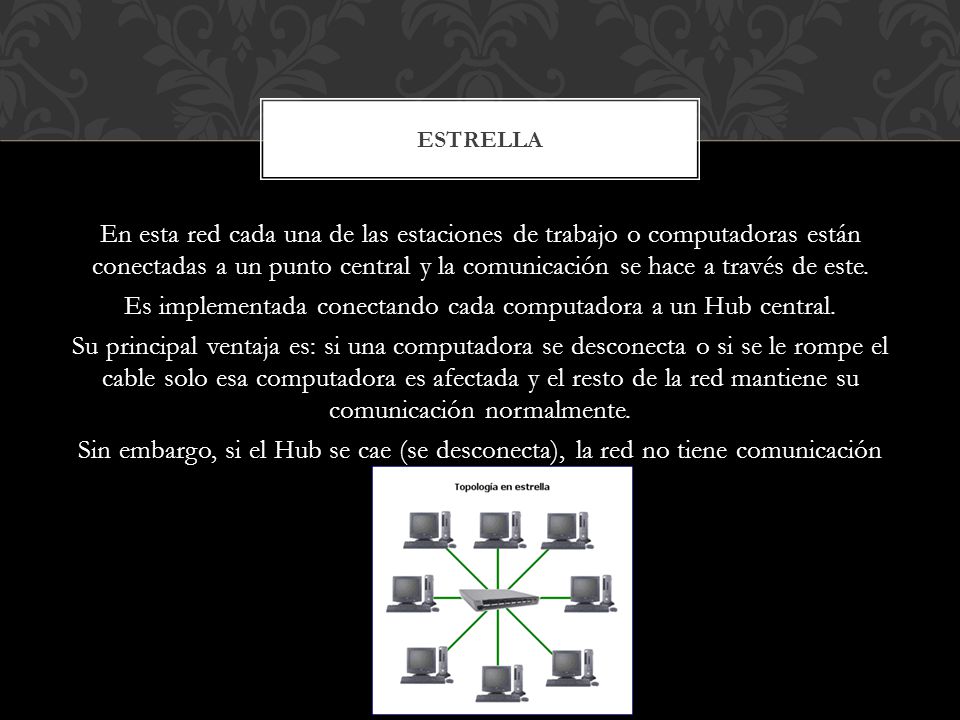

13 En esta red cada una de las estaciones de trabajo o computadoras están conectadas a un punto central y la comunicación se hace a través de este. Es implementada conectando cada computadora a un Hub central. Su principal ventaja es: si una computadora se desconecta o si se le rompe el cable solo esa computadora es afectada y el resto de la red mantiene su comunicación normalmente. Sin embargo, si el Hub se cae (se desconecta), la red no tiene comunicación ESTRELLA

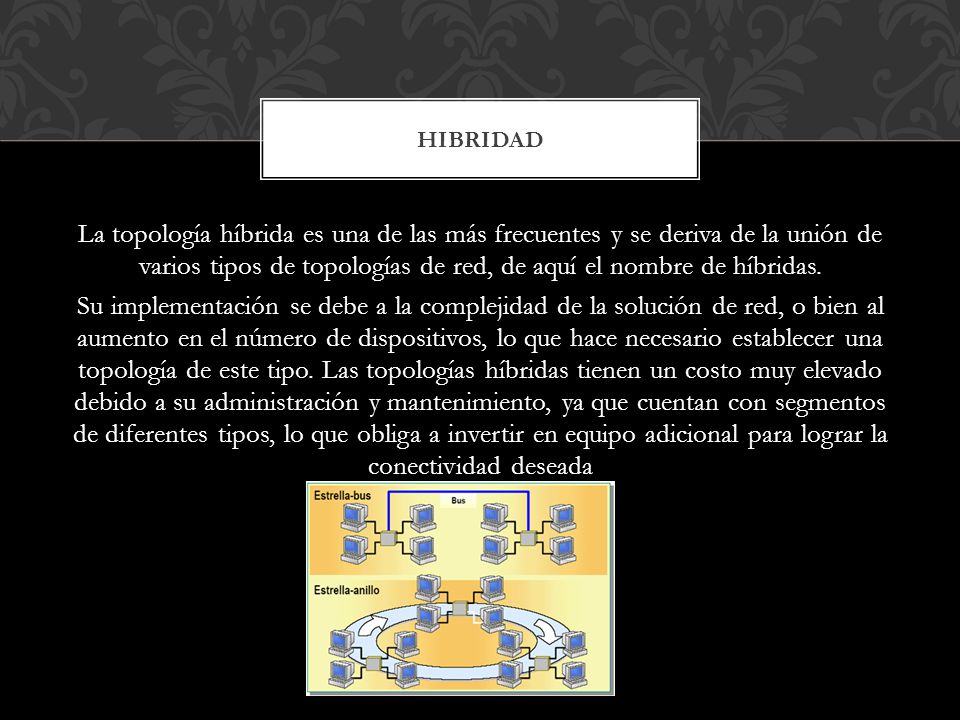

14 La topología híbrida es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbridas. Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías híbridas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada HIBRIDAD

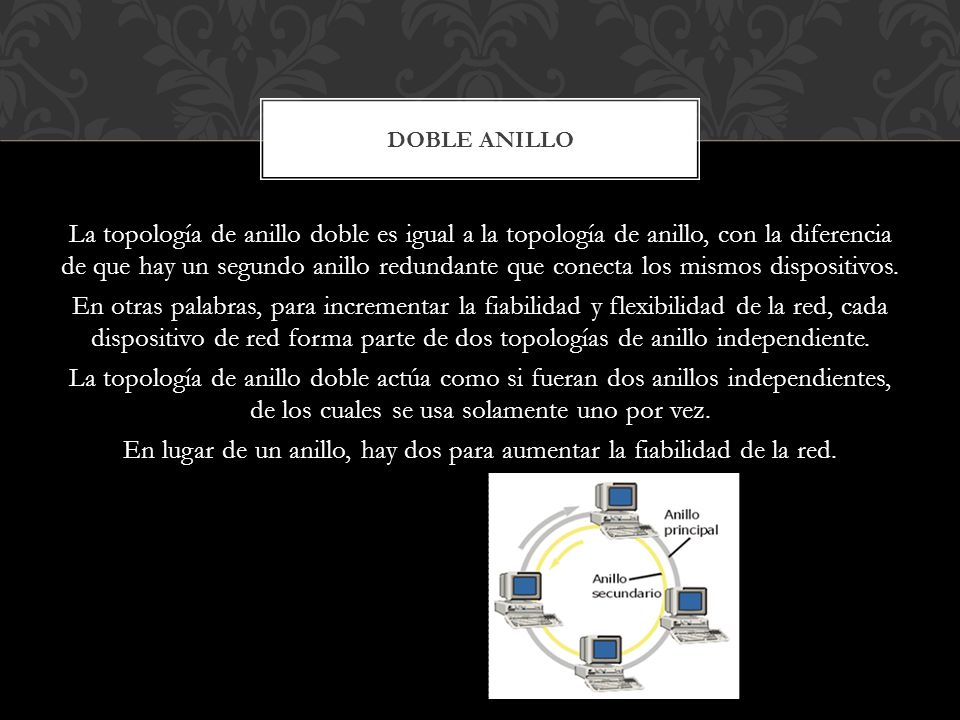

15 La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente. La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez. En lugar de un anillo, hay dos para aumentar la fiabilidad de la red. DOBLE ANILLO

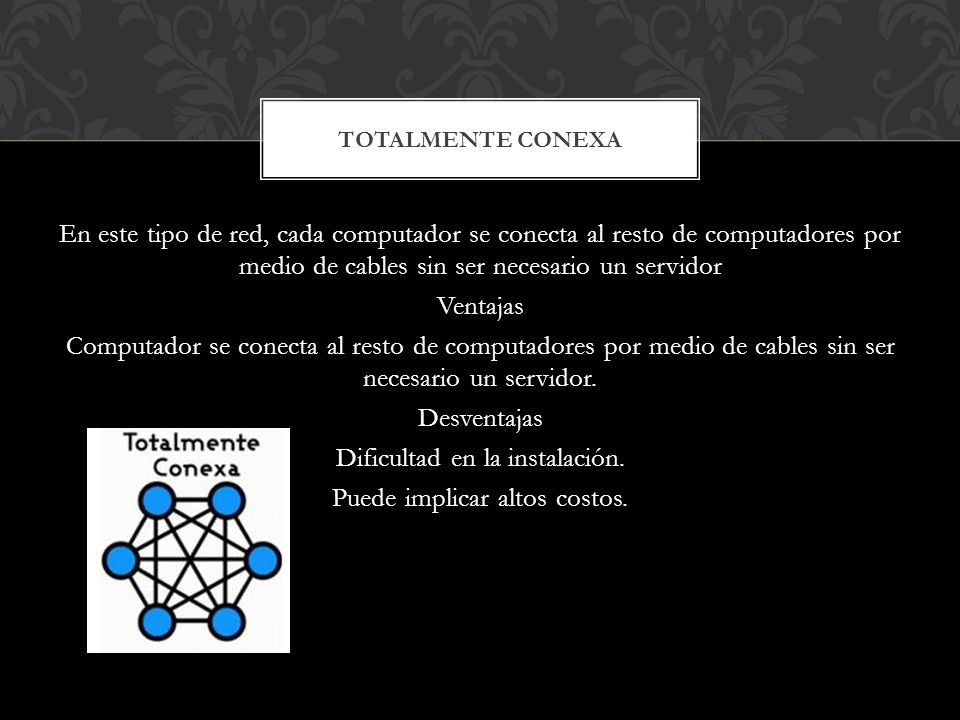

16 En este tipo de red, cada computador se conecta al resto de computadores por medio de cables sin ser necesario un servidor Ventajas Computador se conecta al resto de computadores por medio de cables sin ser necesario un servidor. Desventajas Dificultad en la instalación. Puede implicar altos costos. TOTALMENTE CONEXA

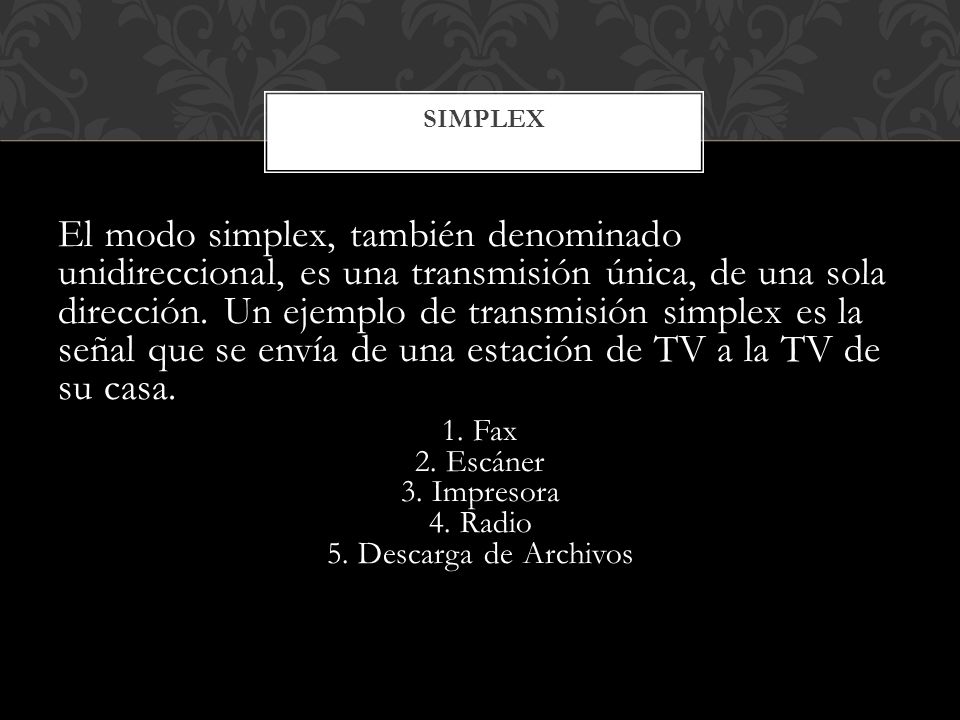

17 El modo simplex, también denominado unidireccional, es una transmisión única, de una sola dirección. Un ejemplo de transmisión simplex es la señal que se envía de una estación de TV a la TV de su casa. 1. Fax 2. Escáner 3. Impresora 4. Radio 5. Descarga de Archivos SIMPLEX

18 Cuando los datos circulan en una sola dirección por vez, la transmisión se denomina half-duplex. En la transmisión half-duplex, el canal de comunicaciones permite alternar la transmisión en dos direcciones, pero no en ambas direcciones simultáneamente. Las radios bidireccionales, como las radios móviles de comunicación de emergencias o de la policía, funcionan con transmisiones half-duplex. Cuando presiona el botón del micrófono para transmitir, no puede oír a la persona que se encuentra en el otro extremo. Si las personas en ambos extremos intentan hablar al mismo tiempo, no se establece ninguna de las transmisiones. 1. Redes sociales 2. Cajero 3. Radio de banda civil 4. Walkis Talkis 5. Radio de banda policiaca HALF-DUPLEX

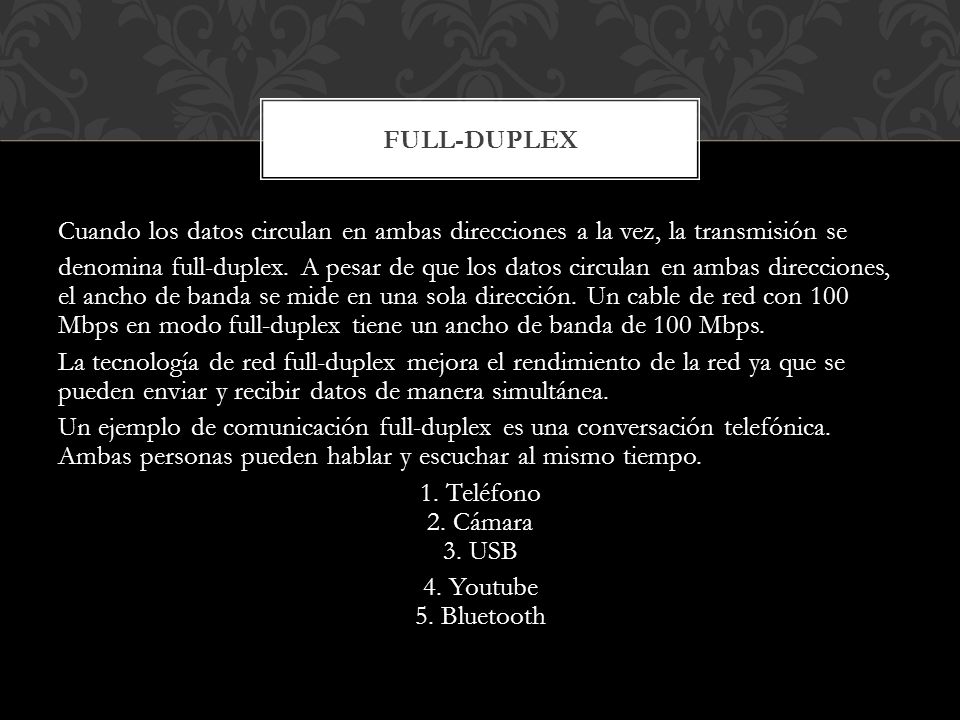

19 Cuando los datos circulan en ambas direcciones a la vez, la transmisión se denomina full-duplex. A pesar de que los datos circulan en ambas direcciones, el ancho de banda se mide en una sola dirección. Un cable de red con 100 Mbps en modo full-duplex tiene un ancho de banda de 100 Mbps. La tecnología de red full-duplex mejora el rendimiento de la red ya que se pueden enviar y recibir datos de manera simultánea. Un ejemplo de comunicación full-duplex es una conversación telefónica. Ambas personas pueden hablar y escuchar al mismo tiempo. 1. Teléfono 2. Cámara 3. USB 4. Youtube 5. Bluetooth FULL-DUPLEX

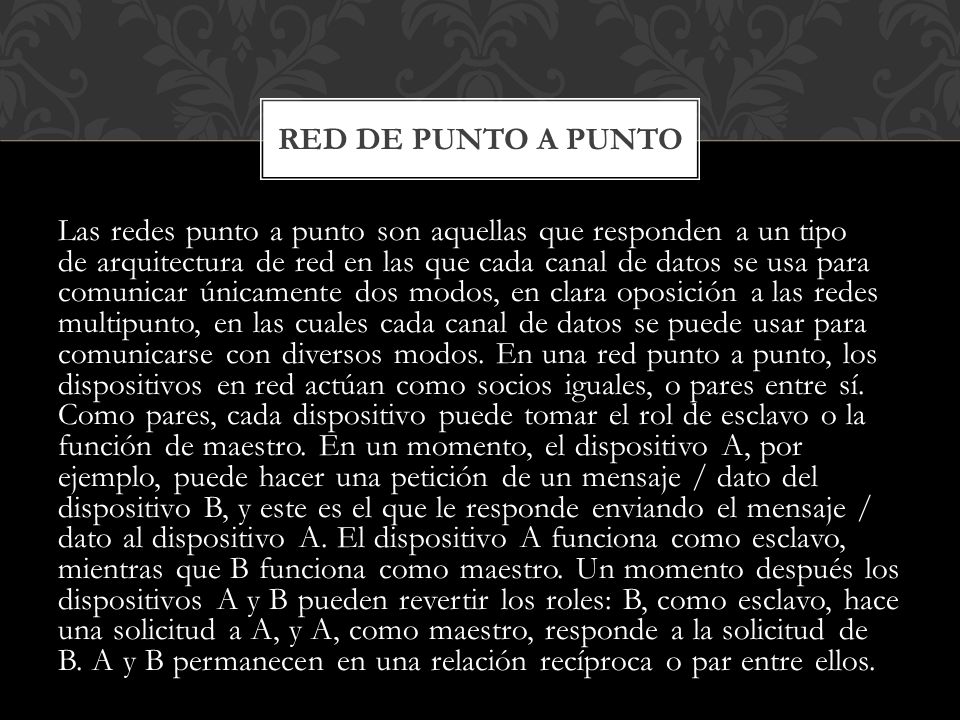

20 Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos modos, en clara oposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con diversos modos. En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre sí. Como pares, cada dispositivo puede tomar el rol de esclavo o la función de maestro. En un momento, el dispositivo A, por ejemplo, puede hacer una petición de un mensaje / dato del dispositivo B, y este es el que le responde enviando el mensaje / dato al dispositivo A. El dispositivo A funciona como esclavo, mientras que B funciona como maestro. Un momento después los dispositivos A y B pueden revertir los roles: B, como esclavo, hace una solicitud a A, y A, como maestro, responde a la solicitud de B. A y B permanecen en una relación recíproca o par entre ellos. RED DE PUNTO A PUNTO

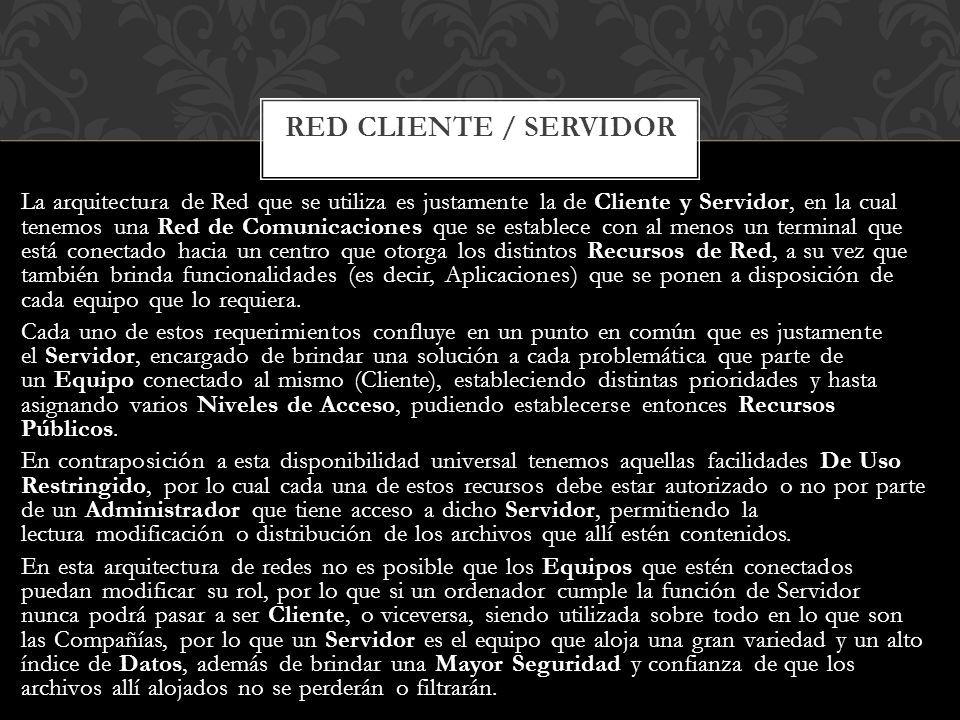

21 La arquitectura de Red que se utiliza es justamente la de Cliente y Servidor, en la cual tenemos una Red de Comunicaciones que se establece con al menos un terminal que está conectado hacia un centro que otorga los distintos Recursos de Red, a su vez que también brinda funcionalidades (es decir, Aplicaciones) que se ponen a disposición de cada equipo que lo requiera. Cada uno de estos requerimientos confluye en un punto en común que es justamente el Servidor, encargado de brindar una solución a cada problemática que parte de un Equipo conectado al mismo (Cliente), estableciendo distintas prioridades y hasta asignando varios Niveles de Acceso, pudiendo establecerse entonces Recursos Públicos. En contraposición a esta disponibilidad universal tenemos aquellas facilidades De Uso Restringido, por lo cual cada una de estos recursos debe estar autorizado o no por parte de un Administrador que tiene acceso a dicho Servidor, permitiendo la lectura modificación o distribución de los archivos que allí estén contenidos. En esta arquitectura de redes no es posible que los Equipos que estén conectados puedan modificar su rol, por lo que si un ordenador cumple la función de Servidor nunca podrá pasar a ser Cliente, o viceversa, siendo utilizada sobre todo en lo que son las Compañías, por lo que un Servidor es el equipo que aloja una gran variedad y un alto índice de Datos, además de brindar una Mayor Seguridad y confianza de que los archivos allí alojados no se perderán o filtrarán. RED CLIENTE / SERVIDOR
