TIPOS DE REDES Antonio De León Colegio Nueva España

Presentación del tema: "TIPOS DE REDES Antonio De León Colegio Nueva España"— Transcripción de la presentación:

1 TIPOS DE REDES Antonio De León Colegio Nueva España
LAN , MAN ,WAN ,PAN ,CAN

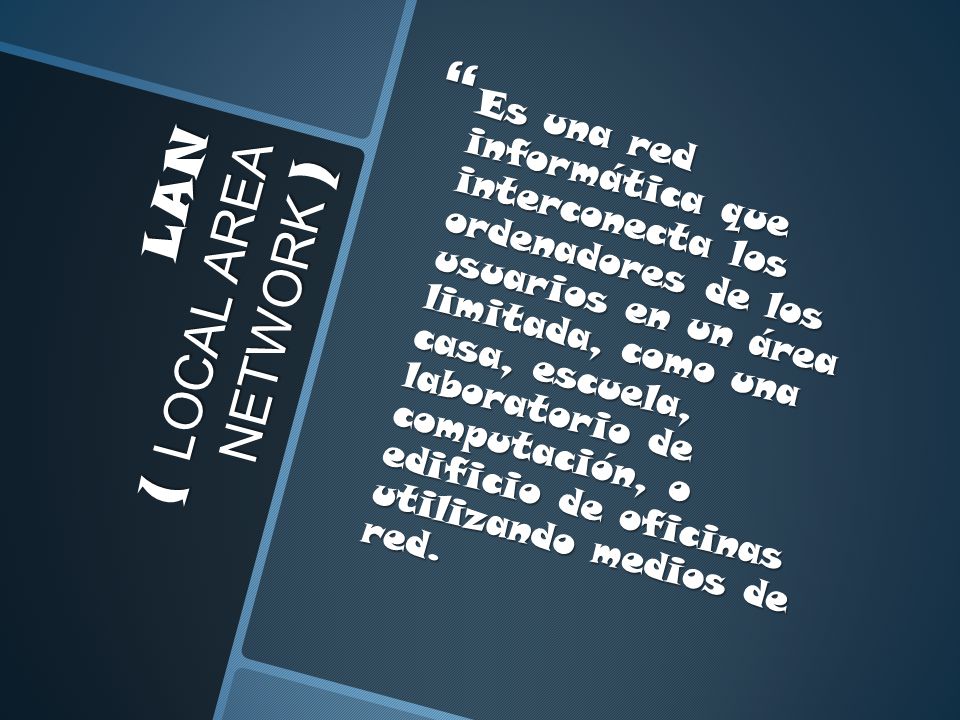

2 LAN ( LOCAL AREA NETWORK )
Es una red informática que interconecta los ordenadores de los usuarios en un área limitada, como una casa, escuela, laboratorio de computación, o edificio de oficinas utilizando medios de red. LAN ( LOCAL AREA NETWORK )

3 A principios de cableado LAN se había basado en las diferentes calidades de cable coaxial , Generalmente una red LAN utiliza Gigabit cableado Ethernet al hub o switch (enrutador con cable, no puede ser inalámbrica), entonces la conexión del router se puentea al router inalámbrico. ( Como el cableado no siempre es posible, Wi-Fi es ahora muy común en las instalaciones de una compañía, y en otros lugares donde es importante el apoyo para los ordenadores portátiles y teléfonos inteligentes )

4 MAN ( METROPLOLITAN AREA NETWORK )
Una red de área metropolitana (MAN) es una red que interconecta a los usuarios con recursos ubicados en un área geográfica o región mayor que la cubierta por incluso una gran red de área local ( LAN ), pero menor que el área cubierta por una red de área amplia (WAN) . MAN ( METROPLOLITAN AREA NETWORK )

5 Ejemplos de redes de área metropolitana de diversos tamaños se pueden encontrar en las áreas metropolitanas de Londres, Inglaterra; Lodz, Polonia, y en Ginebra, Suiza. Las grandes universidades también a veces se utiliza el término para describir sus redes. Una tendencia reciente es la instalación de los MAN inalámbricos.

6 WAN ( WIDE AREA NETWORK )
Es una red que cubre un área amplia es decir, cualquier red de telecomunicaciones que une a través de las fronteras metropolitanas, regionales o nacionales . Las entidades empresariales y gubernamentales utilizan redes WAN para transmitir datos entre los empleados, clientes, compradores y proveedores de diversas ubicaciones geográficas. WAN ( WIDE AREA NETWORK )

7 Una red de área amplia puede ser de propiedad privada o alquilado, pero el término por lo general denota la inclusión de (usuario común) las redes públicas. Normalmente, un WAN consiste en dos o más redes de área local (LAN) . ( La WAN más grande que existe es el Internet )

8 PAN ( PERSONAL AREA NETWORK )
Es una red informática organizado en torno a una persona individual. Esto implica a una computadora móvil, un teléfono celular o en su caso un PDA. Podemos utilizar estas redes para transferir archivos, incluyendo correo electrónico y calendario citas, fotos digitales y música. PAN ( PERSONAL AREA NETWORK )

9 Redes de área personal pueden ser construidos con cables o ser inalámbrico. USB y FireWire tecnologías vinculan a menudo juntos un PAN por cable, mientras que PAN inalámbricas suelen utilizar Bluetooth o a veces infrarrojos conexiones. Redes de área personal generalmente cubren un rango de menos de 10 metros (unos 30 pies). PAN pueden ser vistos como un tipo especial (o subconjunto) de red de área local (LAN) que soporte una persona en lugar de un grupo.

10 CAN ( CONTOLLER AREA NETWORK )
Es una red informática compuesta por una interconexión de redes de área local (LAN) en una zona geográfica limitada. Las redes de área campus menudo interconectar una variedad de edificios, incluyendo edificios administrativos, edificios académicos, bibliotecas universitarias etc… CAN ( CONTOLLER AREA NETWORK )

11 Aplicación de la red CAN
Se desarrollaron por primera vez para su uso en automóviles. Equipado con un conjunto de sensores, la red es capaz de controlar los sistemas que el automóvil depende para funcionar correctamente y con seguridad. Aplicación de la red CAN

12 Por su Relación Funcional con las ya mencionadas redes .
P2p y Cliente servidor Por su Relación Funcional con las ya mencionadas redes . YA CASI ACABO NO SE DESESPEREN……

13 Es un tipo de red de Internet transitoria que permite a un grupo de usuarios de computadoras con el mismo programa de red para conectar entre sí y acceder directamente a los archivos de una de la otra es los discos duros . Napster y Gnutella , son ejemplos de este tipo de software peer-to-peer. P2p ( Peer To Peer )

14 El modelo cliente / servidor se ha convertido en una de las ideas centrales de la computación en red. La mayoría de las aplicaciones de negocio que se escriben hoy en día utilizan el modelo cliente / servidor. Cliente Servidor

15 También lo hace principal del programa, de Internet TCP / IP
También lo hace principal del programa, de Internet TCP / IP. Otros modelos de relación del programa incluyeron maestro / esclavo , con un programa que se encarga de todos los demás programas, y peer-to-peer , con cualquiera de los dos programas capaces de iniciar una transacción.

16 SIMPLEX , HALF DUPLEX , FULL DUPLEX .
Tipos de transiciones SIMPLEX , HALF DUPLEX , FULL DUPLEX .

17 Simplex ( Unidireccionales )
Simplex es aquel en el que una estación siempre actúa como fuente y la otra estación siempre como colector, este método permite la transmisión de información en un único sentido. O bien este método permite que la información discurra en un solo sentido y de forma permanente con esta formula es dificil la corrección de errores causados por diferencias de lineas . Simplex ( Unidireccionales )

18 HALF DUPLEX ( Bidireccionales )
Cuando los datos circulan en una sola dirección por vez, la transmisión se denomina half duplex.En la transmisión half-duplex ,el canal de comunicaciones permite alternar la transmisión en dos direcciones, pero no en ambas direcciones simultáneamente HALF DUPLEX ( Bidireccionales )

19 FULL DUPLEX ( Bidireccionales )
Cuando los datos circulan en ambas direcciones a la vez, la transmisión se denomina full-duplex .A pesar de que los datos circulan en ambas direcciones, el ancho de banda se mide en una sola dirección. Un cable de red con 100 Mbps en modo full-duplex tiene un ancho de banda de 100 Mbps. FULL DUPLEX ( Bidireccionales )
