1 Banda Ancha-LMDS Wi-Fi Sistemas de distribución de redes

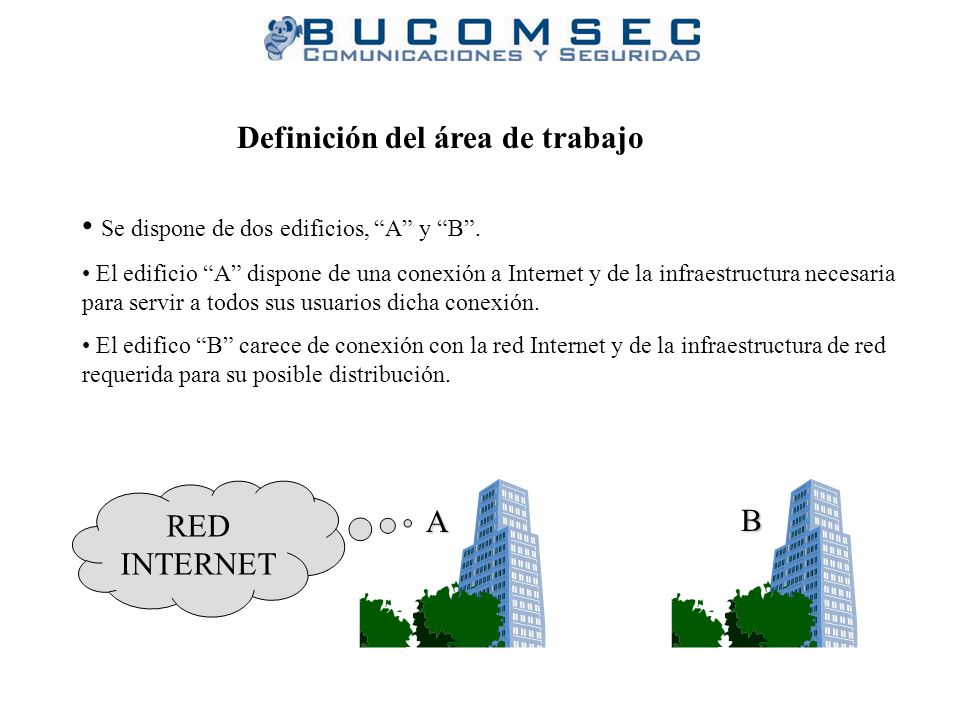

2 Definición del área de trabajo
Se dispone de dos edificios, “A” y “B”. El edificio “A” dispone de una conexión a Internet y de la infraestructura necesaria para servir a todos sus usuarios dicha conexión. El edifico “B” carece de conexión con la red Internet y de la infraestructura de red requerida para su posible distribución. A RED INTERNET B

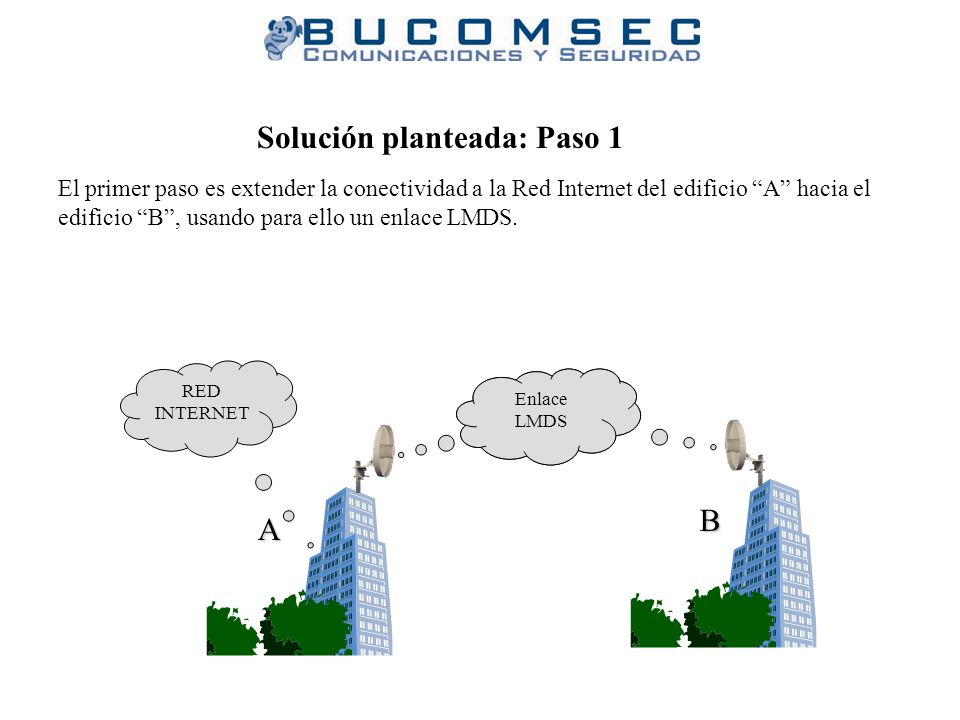

3 Solución planteada: Paso 1
El primer paso es extender la conectividad a la Red Internet del edificio “A” hacia el edificio “B”, usando para ello un enlace LMDS. A RED INTERNET B Enlace LMDS

4 Solución planteada: Paso 1.A
Se establece un enlace punto a punto con el proveedor de Internet. Azotea Edificio “A” Azotea Edificio “B” Enlace LMDS Adaptador LMDS Switch / Firewall / QOS LAN / Pasarela Internet Switch / QOS Portal Cautivo / Firewall

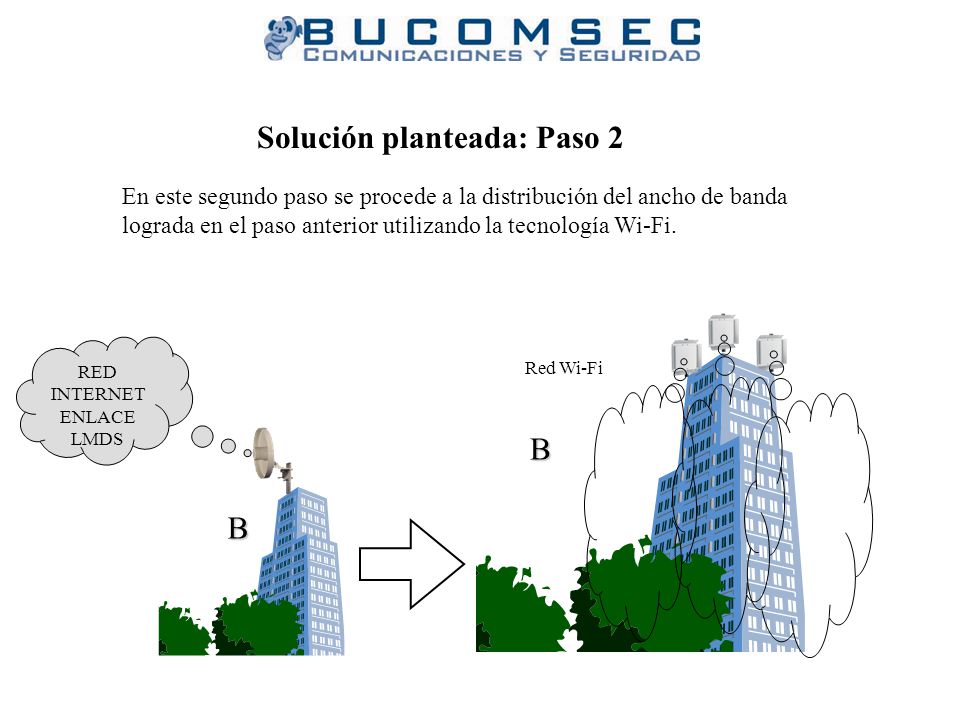

5 Solución planteada: Paso 2
En este segundo paso se procede a la distribución del ancho de banda lograda en el paso anterior utilizando la tecnología Wi-Fi. B RED INTERNET ENLACE LMDS Red Wi-Fi

6 Solución planteada: Paso 2.A
Sistema de cobertura dirigida Cobertura Wi-Fi Zona 1 Zona 2 Enlace LMDS Zona 3 Zona 4 Azotea Edificio “B”

7 Solución planteada: Paso 2.B
Distribución lógica de la red. Access Point LAN Portal Cautivo / Firewall Access Point Enlace LMDS VLAN Adaptador LMDS Switch / QOS Access Point Access Point Azotea Edificio “B”

8 Solución planteada: Paso 2.C1
Access Point Switch / Firewall / QOS Red WIMAX Red Wi-Fi Conectividad de clientes Wi-Fi

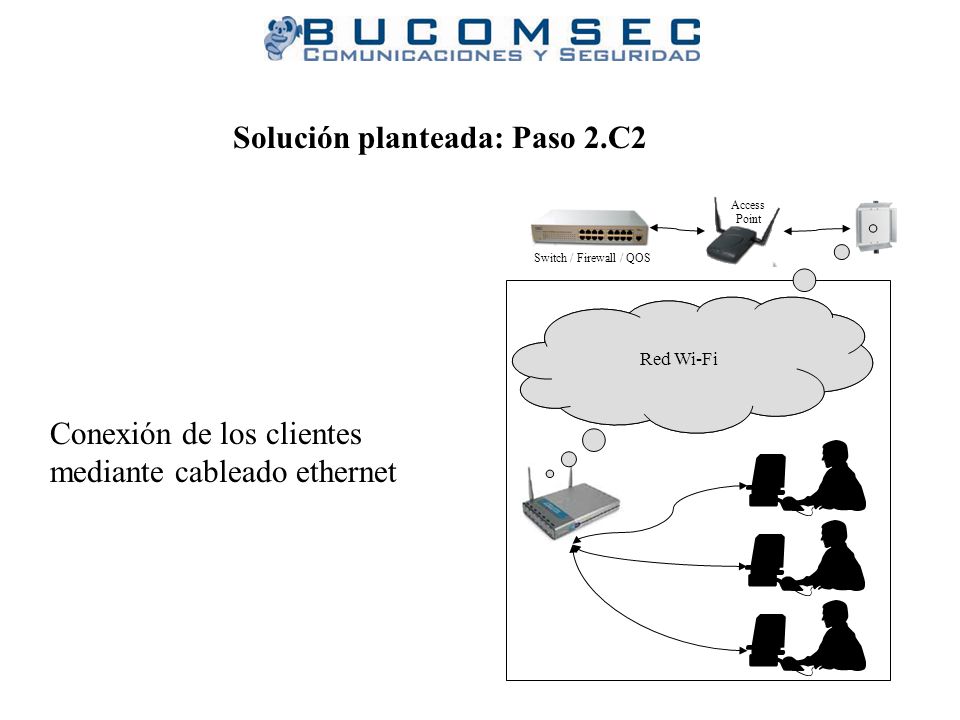

9 Solución planteada: Paso 2.C2
Access Point Switch / Firewall / QOS Red WIMAX Red Wi-Fi Conexión de los clientes mediante cableado ethernet

10 Portal Cautivo / Firewall
Proceso de autenticación y control de acceso a la red Wi-Fi Access Point Switch / Firewall / QOS Portal Cautivo / Firewall Usuario: Contraseña: MAC: Autenticación Control de Ancho de Banda Servicios Adicionales ...

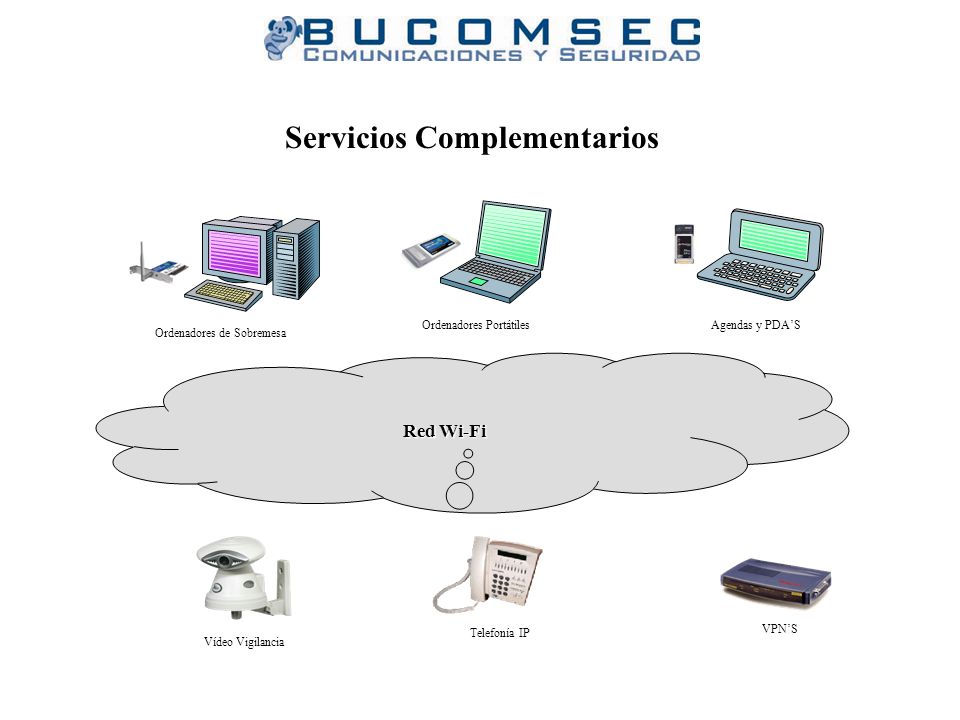

11 Servicios Complementarios
Red Wi-Fi Ordenadores de Sobremesa Ordenadores Portátiles Agendas y PDA’S Telefonía IP Vídeo Vigilancia VPN’S
