1 Redes: Principios básicos CAPITULO 1

2 Pager/ Celular Servicio Postal LANs/WANs Telefónica TV/Radio Comunicaciones Redes de Comunicaciones

3 Comparación de Redes por... Qué está fluyendo? En qué formas está fluyendo? Qué reglas gobiernan este flujo? Dónde ocurre este flujo?

4 Analogía con una autopista... Qué está fluyendo?  Tráfico En qué formas está fluyendo?  Autos, Camiones, Buses, etc. Qué reglas gobiernan este flujo?  Leyes de tránsito & Reglas de cortesía Dónde ocurre este flujo?  Las calles

5 En redes de computadores... Qué está fluyendo?  Datos En qué formas está fluyendo?  Texto, Video, Audio, Gráficos, etc. Qué reglas gobiernan este flujo?  Estándares & Protocolos Dónde ocurre este flujo?  Cables, Fibra Optica, Atmósfera

6 INTRODUCCION A REDES Una red es una serie de PCs y otros dispositivos conectados por cables entre sí. Esta conexión les permite comunicarse entre ellos y compartir información y recursos. Las redes varían en tamaño; pueden reducirse a una oficina (LAN) o extenderse globalmente (WAN).

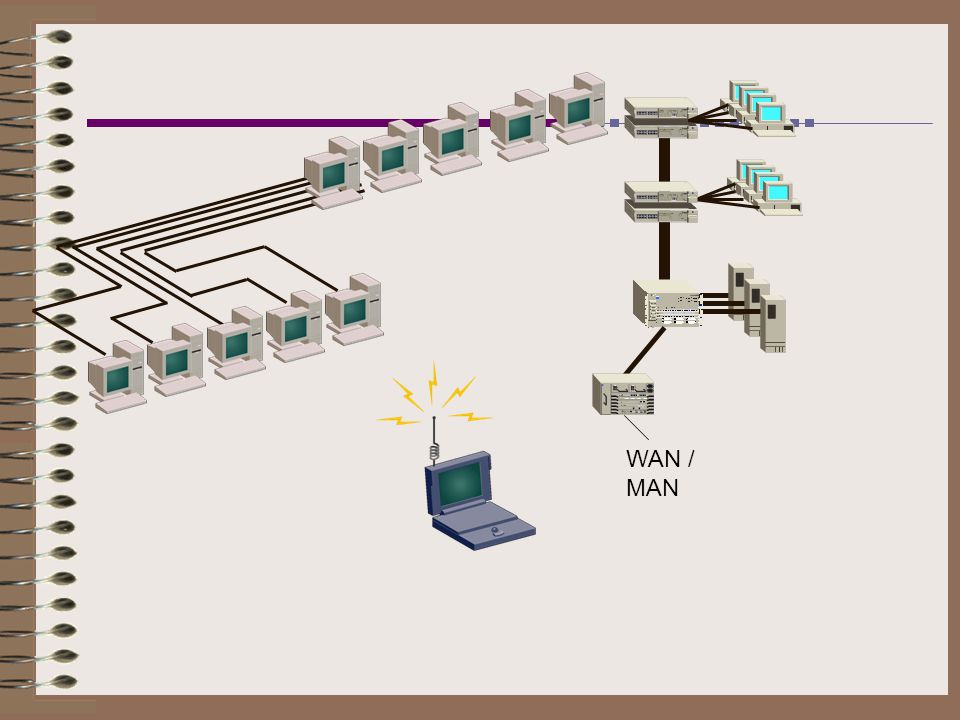

7 WAN / MAN

8 BENEFICIOS DE LAS REDES TIPOS DE REDES ESTANDARES DE REDES

9 BENEFICIO DE LAS REDES Podemos compartir los periféricos costosos. Puede transferir datos entre los usuarios sin utilizar disquetes Puede centralizar programas informáticos clave, como son los de finanzas y contabilidad. Se puede crear una copia de seguridad del archivo automáticamente.

10 Servicios de Impresión, Archivo y Aplicación. Uno o más computadores en la red pueden funcionar como servidores. El servicio de archivo permite la colaboración en el desarrollo de documentos. Internet. El internet rompe las barreras de tiempo y espacio, permite compartir información alrededor del mundo casi instantáneamente. Permite la creación de usuarios, brindar permisos, manejar seguridad.

11 En una WAN, se puede compartir información y recursos en un área geográficamente mayor. Gracias a esta facilidad contamos con una serie de ventajas: Se puede enviar y recibir correo electrónico a y desde cualquier punto del globo Se pueden transferir archivos a y desde los computadores de compañeros de trabajo ubicados en diferentes puntos, o acceder a la red de la compañía desde el hogar. Se puede acceder a los vastos recursos de Internet y de la Web mundial.

12 TIPOS DE REDES Redes de Area Local LAN Redes de Area Amplia WAN Redes peer to peer (igual a igual) Redes Cliente/Servidor

13 RED DE AREA LOCAL LAN

14 Conecta varios computadores en un área geográfica pequeña. Una casa,oficina, edificio o un campus. La forma general de LAN se llama topología. Existen tres tipos de topología LAN; estrella, bus, y anillo.

15 Dispositivos LAN Conectan PCs; Repetidores de señal Segmentación de LAN; Direcciones MAC Puente más rápido; Ancho de banda completo Determinación de ruta; “Conmutación” de paquetes Hub Puente Switch Router

16 RED DE AREA AMPLIA WAN

17 Una Red de Area Amplia conecta varias LAN sobre largas distancias. Las comunicaciones entre las LAN usan líneas de comunicación seriales punto a punto. Las conexiones a través de las líneas WAN pueden ser temporales o permanentes. Las redes WAN operan a velocidades menores que las redes LAN.

18 Modem Análogo a Digital; Conexiones de LAN’s remotas Router Determinación de ruta; “Conmutación” de paquetes Dispositivos WAN

19 Routers conectan LANs & WANs

20

21 En una red peer to peer (igual a igual) los computadores en la red actúan como compañeros iguales. Cada uno puede tomar la función de cliente o de servidor. Ellos pueden decidir compartir ciertos archivos con otros usuarios y pueden solicitar contraseñas antes de permitir el acceso a estas fuentes. No existe un punto central de administración en la red.

22

23 En una configuración cliente/servidor, los servicios de red son localizados en un computador llamado servidor, que responde a los requerimientos de los clientes.

24 Partes de un Computador

25 NIC Network Interface Card  Tarjeta de red: El dispositivo de acceso a la red.  PCs usan IDE o PCI  Laptops usan PCMCIA (“credit card”)  TCP/IP - protocolo utilizado para Internet Dirección IP (IP Address)

26

27 Configuración de Una Tarjeta de Red Una tarjeta de red es un dispositivo que se conecta a la tarjeta madre y provee un puerto para las conexiones de los medios de red. Al seleccionar una tarjeta de red se debe tener en cuenta: El tipo de red: Ethernet, Token Ring, FDDI El tipo de medio: Par trenzado, Coaxial, Fibra óptica, ó Inalambrica. El tipo de bus del sistema: PCI, ISA.

28 MODEMS Dispositivo electrónico que se usa para comunicaciones de computador a través de líneas telefónicas. Convierten datos digitales en señales análogas y viceversa. Tipos de modems: Tarjetas de Expansión PCMCIA Modem Externo (COM1, COM2)

29
