1 Tecnologías geográficas de apoyo en los estudios ambientales

2 La ciencia que se ocupa del levantamiento y de la
representación de la forma y superficie de la Tierra, ya sea global y parcial, con sus formas naturales y artificiales.

3 ubicación en referencia a la superficie terrestre
Posición geográfica: ubicación en referencia a la superficie terrestre Se describe de dos maneras: Directa: mediante coordenadas (Georreferenciación) Indirecta: usando un geocódigo (ej. Km de de un río, código postal de una ciudad, calle y número, etc.

4 Sistemas de referencia geográfica:
Son modelos geométricos que permiten realizar mediciones de: posición distancia superficie altura trayectoria Están definidos por un modelo geodésico que representa la forma de la Tierra, un sistema de coordenadas, un centro de coordenadas y transformaciones (proyecciones) que permiten representar la Tierra en un plano

5

6

7 GEOIDE: es la representación de la prolongación ideal de la superficie media del mar (promedio entre la bajamar y pleamar) por debajo de los continentes. Se obtiene por nivelación tomando como referencia un lugar para fijar el nivel 0 del mar En la Argentina se toma como nivel cero al promedio diario de las mareas en el mareógrafo de Mar del Plata

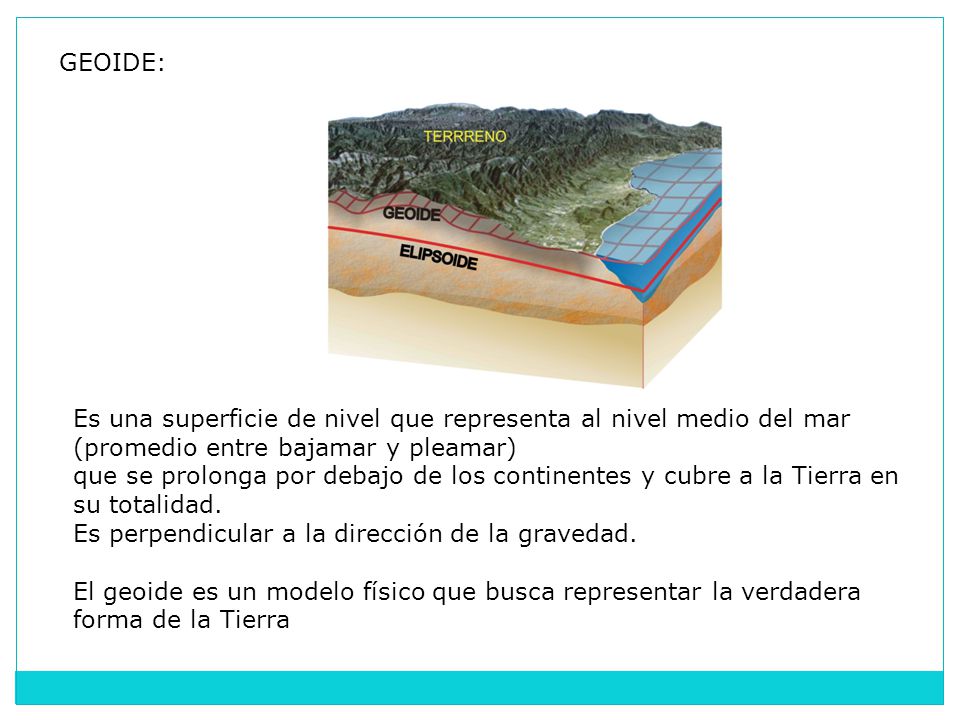

8 GEOIDE: Es una superficie de nivel que representa al nivel medio del mar (promedio entre bajamar y pleamar) que se prolonga por debajo de los continentes y cubre a la Tierra en su totalidad. Es perpendicular a la dirección de la gravedad. El geoide es un modelo físico que busca representar la verdadera forma de la Tierra

9

10 Elipsoides locales Se ajustan mejor a ciertas regiones del planeta
No son de uso global

11

12 COORDENADAS Coordenadas geográficas (esféricas): indican la localización precisa sobre el elipsoide terrestre, expresada en ángulos de latitud y longitud (λ y ω). En la superficie tiene como origen de coordenadas el Ecuador y el Meridiano de Greenwich. 2) Coordenadas planas: Son ampliamente utilizadas en cartografía Describen posiciones en el plano cartesiano resultante de aplicar una proyección geográfica a un sector determinado del elipsoide terrestre. 3) Coordenadas polares: indican la dirección, ángulo y distancia a un punto fijo. Son usadas en trabajos de agrimensura y topografía donde se realizan mediciones muy precisas entre posiciones muy próximas entre sí.

13

14

15

16

17 Proyecciones cartográficas o geográficas:
Tipo particular de transformación proyectiva: representa una correspondencia entre los puntos de la superficie terrestre y los puntos del plano llamado “Plano de Proyección” Un punto cualquiera en el elipsoide terrestre está definido por sus coordenadas geográficas (λ y ω) y cualquier punto del plano lo está por sus coordenadas cartesianas (X, Y) Hay una serie de relaciones que vinculan (λ y ω) con (X,Y). A cada una de esa relaciones se la denomina Proyección Geográfica

18 Planar o Acimutal Cilíndrica Cónica

19 Proyección acimutal

20

21 Distorsiones al realizar una transformación proyectiva
Superficie Distancia Dirección

22 Proyecciones conformes: respetan la forma, pero no el tamaño
Proyecciones conformes: respetan la forma, pero no el tamaño. Conservan los ángulos (indicadas para navegación) Proyecciones equivalentes: respetan las dimensiones de las áreas pero no sus formas. Proyecciones equidistantes: que mantienen la distancia real entre los distintos puntos del mapa.

23 PROYECCIÓN DE MERCATOR
Es una proyección cilíndrica, conforme La distorsión aumenta hacia los polos

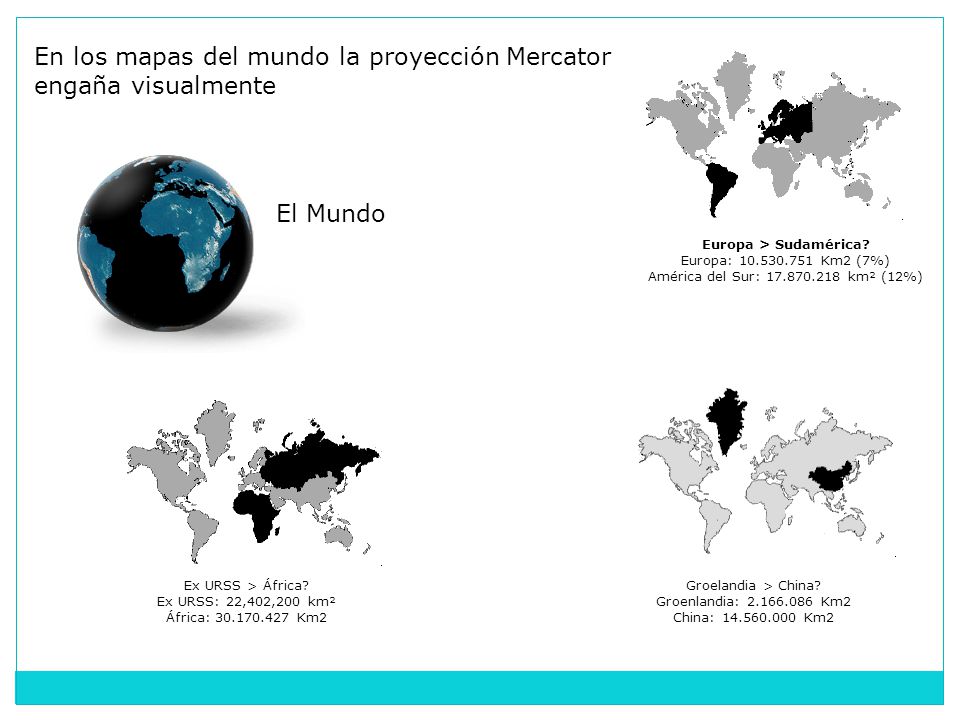

24 En los mapas del mundo la proyección Mercator engaña visualmente
Europa > Sudamérica? Europa: Km2 (7%) América del Sur: km² (12%) Ex URSS > África? Ex URSS: 22,402,200 km² África: Km2 Groelandia > China? Groenlandia: Km2 China: Km2

25 Proyección Mercator Transversa
se forma proyectando coordenadas de la tierra sobre un cilindro tangente a la tierra en un meridiano de longitud A medida que uno se aleja del meridiano central la distorsión aumenta A menudo usada para territorios más extendidos de N a S que de E a W

26 UTM: Universal Transverse Mercator - USA
Divide al globo en 60 zonas entre 84° S y 84° N, la mayoría tienen 6° de ancho – Es considerado un sistema de coordenadas y no una Verdadera proyección

27 Proyección cónica de Lambert:
Es conforme. Utiliza un cono tangente a la superficie terrestre y su eje coincide con el eje de la Tierra. Los meridianos son líneas rectas concurrentes y los paralelos arcos concéntricos centrados en el punto de intersección de los meridianos.

28 Proyección de Peters – Es una proyección equivalente
Es una proyección cilíndrica Conserva las reales superficies de los territorios No permite medir distancias

29 Proyección homolosena de Goode:
Proyección discontinua en la que la Tierra se representa en partes irregulares unidas. Se consigue así mantener la sensación de esfera y una distorsión mínima de las zonas continentales.

30

31

32 Proyección conforme Gauss Krüger
En Argentina Proyección conforme Gauss Krüger Está basada en la Mercator Transversa 7 fajas meridionales de 3° de longitud por 34 ° de latitud, cada una con un meridiano central 1 (72 °), 2 (69 °), 3 (66 °), 4 (63 °), 5 (60 °), 6 (57 °), 7 (54 °) Tiene como origen la intersección del Polo Sur con el meridiano central de cada faja. Para evitar coordenadas negativas, se le asigna al meridiano central de cada faja el valor arbitrario de metros y al Polo Sur el valor cero metros.

33

34

35 SISTEMA DE POSICIONAMIENTO GLOBAL (GPS) Global Positioning System

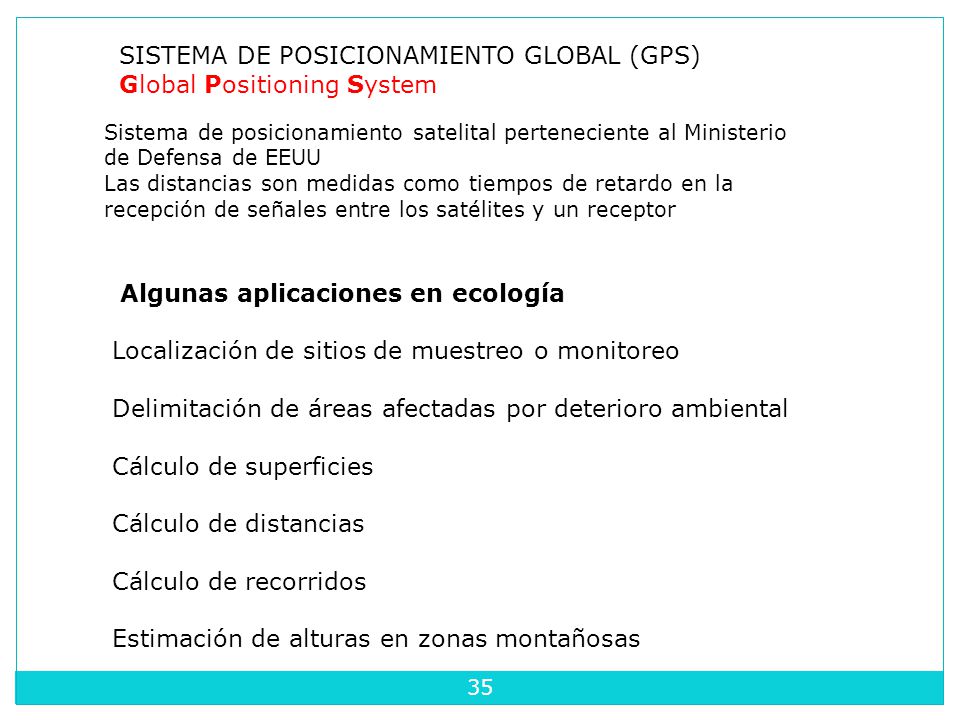

Sistema de posicionamiento satelital perteneciente al Ministerio de Defensa de EEUU Las distancias son medidas como tiempos de retardo en la recepción de señales entre los satélites y un receptor Algunas aplicaciones en ecología Localización de sitios de muestreo o monitoreo Delimitación de áreas afectadas por deterioro ambiental Cálculo de superficies Cálculo de distancias Cálculo de recorridos Estimación de alturas en zonas montañosas

36

37 Segmento de usuario: Son las unidades o receptores GPS
Los GPS de uso civil no requieren licencia para operar porque no transmiten señales de radio, sólo las reciben. Qué hace una unidad receptora de GPS? Identifica y sigue los códigos asociados a cada satélite Determina la distancia a cada satélite Decodifica las señales de datos Aplica las correcciones que correspondan Determina la posición actual y la velocidad de marcha Valida los resultados obtenidos y los almacena en memoria Presenta la información en la pantalla

38

39

40 Minimización de errores en DGPS
Número de satélites usados: > 5 PDOP (Position of dilution of Precision)= área de incertidumbre: < 4 Relación señal/ruido: > 6 Elevación mínima: > 7.5 Ambiente con reducida multitrayectoria PDOP
