1 UNIVERSIDAD DE CUNDINAMARCA FACULTAD DE INGENIERIA Jornadas de Investigación 2013 FUSAGASUGA, MAYO 10 DE 2013 Aspectos Estudiados en el Proyecto de Investigación en VoIP y Comunicaciones Convergentes Para la Región del Sumapaz

2 Telefonía IP Convergencia de Voz y Datos Estudio de factibilidad para implementación de infraestructuras de VoIP y comunicaciones convergentes en la Región del Sumapaz

3 AGENDA Tópicos Estudiados en el Proyecto -Tendencia de Negocios - Evolución de las PBXs - ¿Qué es Telefonía IP ? - ¿Cómo opera? - Requerimientos - Comunicación Unificada - Beneficios del Proyecto de Investigación. Tópicos Estudiados en el Proyecto -Tendencia de Negocios - Evolución de las PBXs - ¿Qué es Telefonía IP ? - ¿Cómo opera? - Requerimientos - Comunicación Unificada - Beneficios del Proyecto de Investigación.

4 Tenemos nuevos modelos de Negocios! ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( ( Fuerzas de Trabajo Virtuales Corporaciones Virtuales Comercio Virtual

5 Tendencia en comunicaciones Redes de Voz 99.999% de confiabilidad Escalable Fácil de administrar Fácil de usar Redes de Voz 99.999% de confiabilidad Escalable Fácil de administrar Fácil de usar Redes de Datos Precios adecuados Alta velocidad Desarrollo de aplicaciones Ancho de Banda Entrega redes IP Rápida innovación Redes de Datos Precios adecuados Alta velocidad Desarrollo de aplicaciones Ancho de Banda Entrega redes IP Rápida innovación Mundo real Convergente Dirigido por el Negocio Escalable Flexible y abierto Multiservicio Confiable Fácil Admin. Mundo real Convergente Dirigido por el Negocio Escalable Flexible y abierto Multiservicio Confiable Fácil Admin.

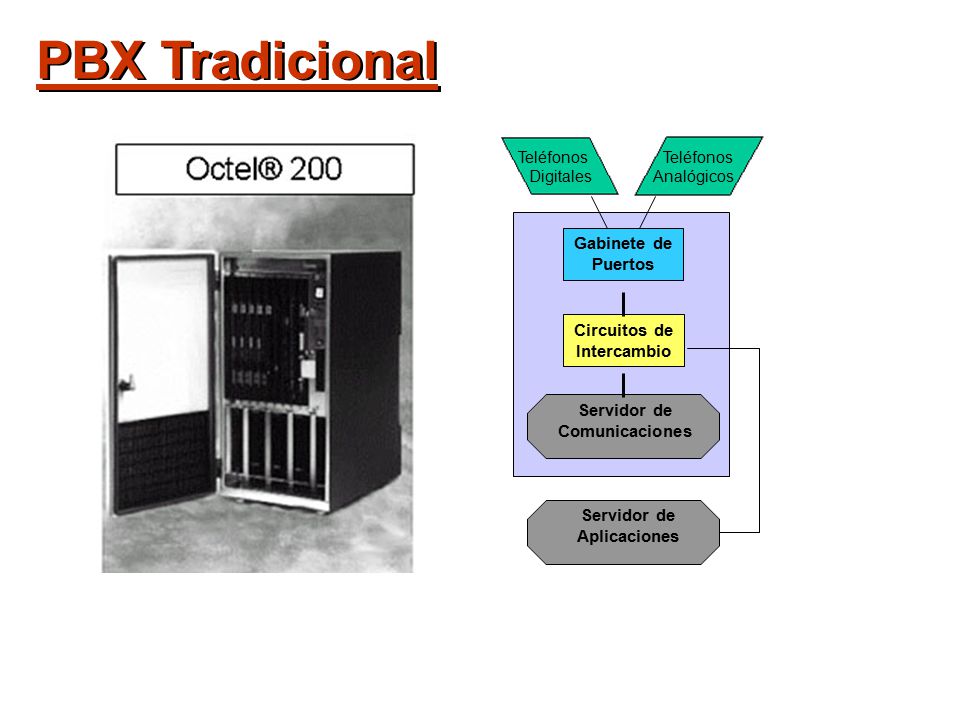

6 PBX Tradicional Circuitos de Intercambio Servidor de Comunicaciones Servidor de Aplicaciones Gabinete de Puertos Teléfonos Digitales Teléfonos Analógicos Teléfonos Digitales

7 PBX con telefonía IP Habilitada Circuitos de Intercambio Servidor de Comunicaciones Servidor de Aplicaciones Gabinete de Puertos Teléfongitales Teléfonos Analógicos Teléfonos Digitales LAN Switch IP Phones

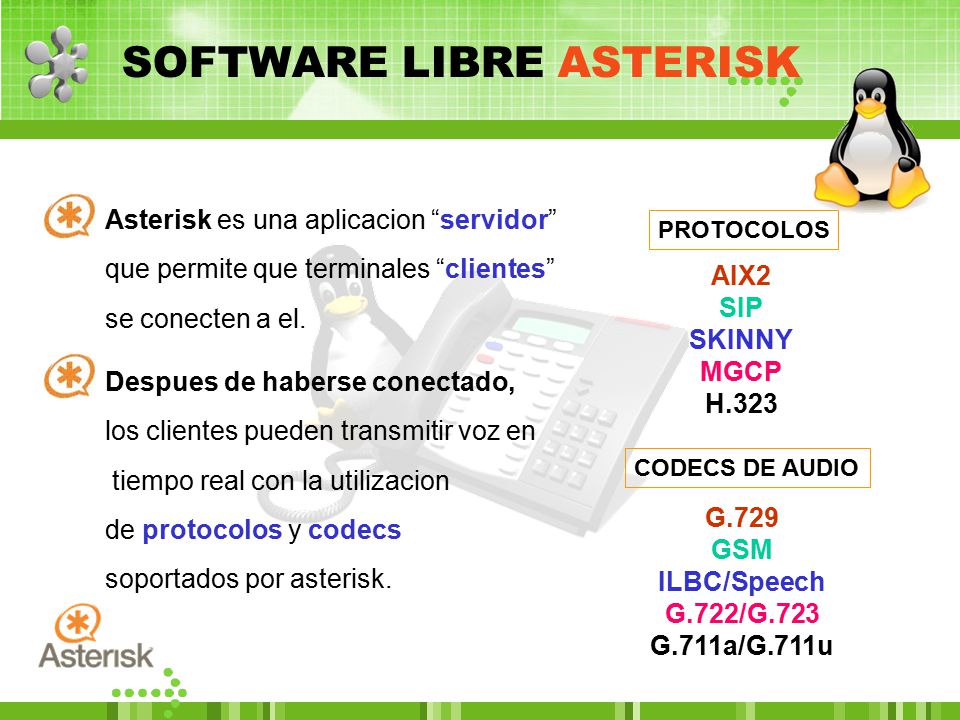

8 SOFTWARE LIBRE ASTERISK Asterisk es una aplicacion “servidor” que permite que terminales “clientes” se conecten a el. PROTOCOLOS CODECS DE AUDIO AIX2 SIP SKINNY MGCP H.323 G.729 GSM ILBC/Speech G.722/G.723 G.711a/G.711u Despues de haberse conectado, los clientes pueden transmitir voz en tiempo real con la utilizacion de protocolos y codecs soportados por asterisk.

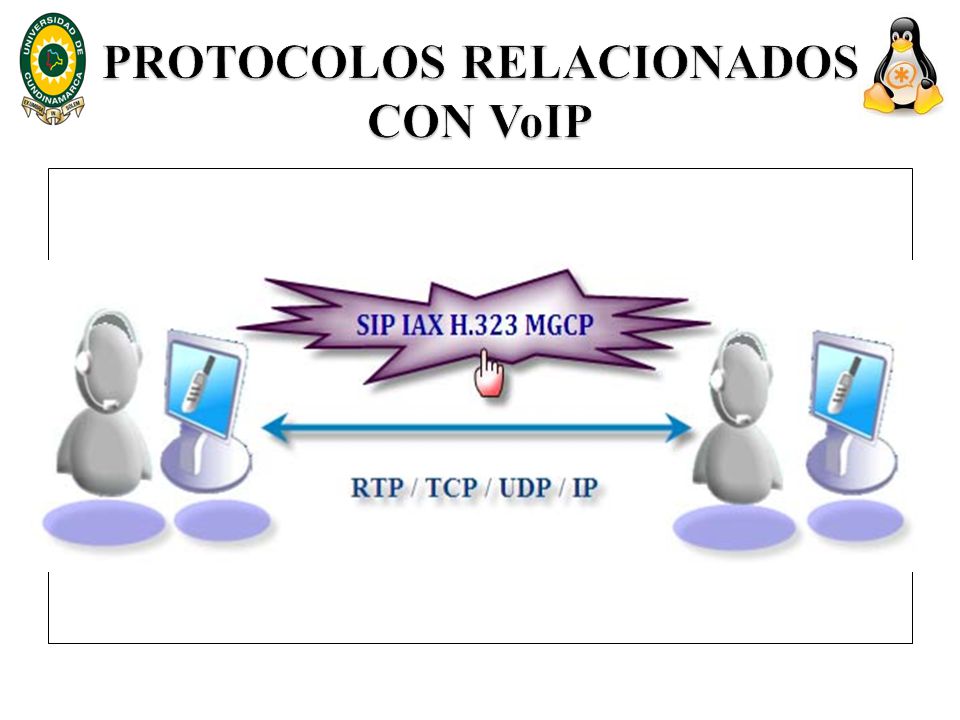

9

10

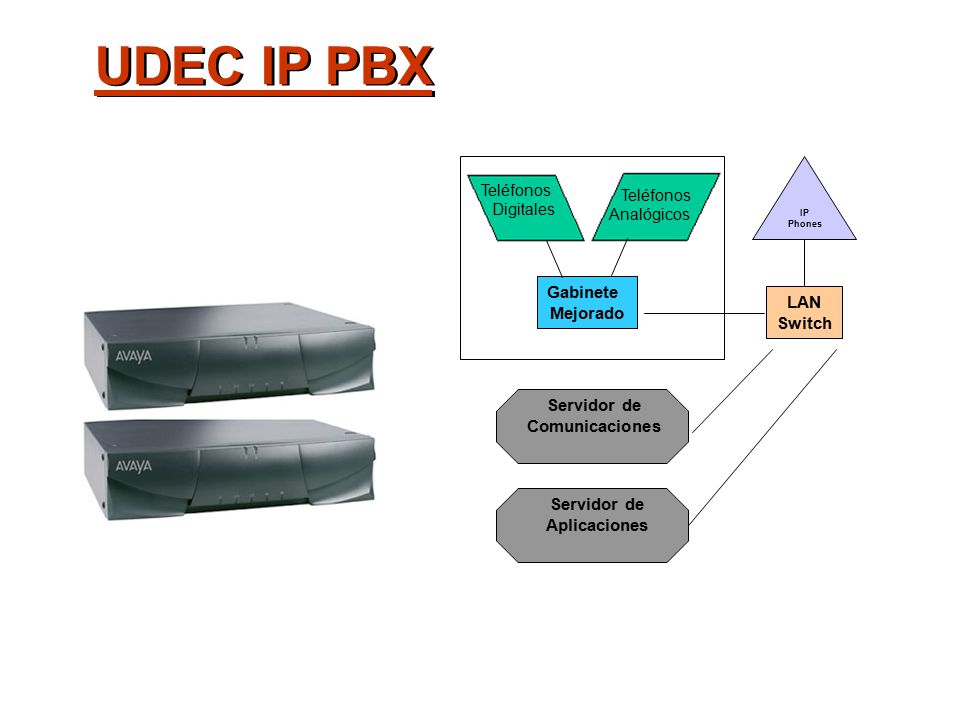

11 UDEC IP PBX Servidor de Comunicaciones Servidor de Aplicaciones Gabinete Mejorado Teléfonos Digitales Teléfonos Analógicos Teléfonos Digitales LAN Switch IP Phones

12

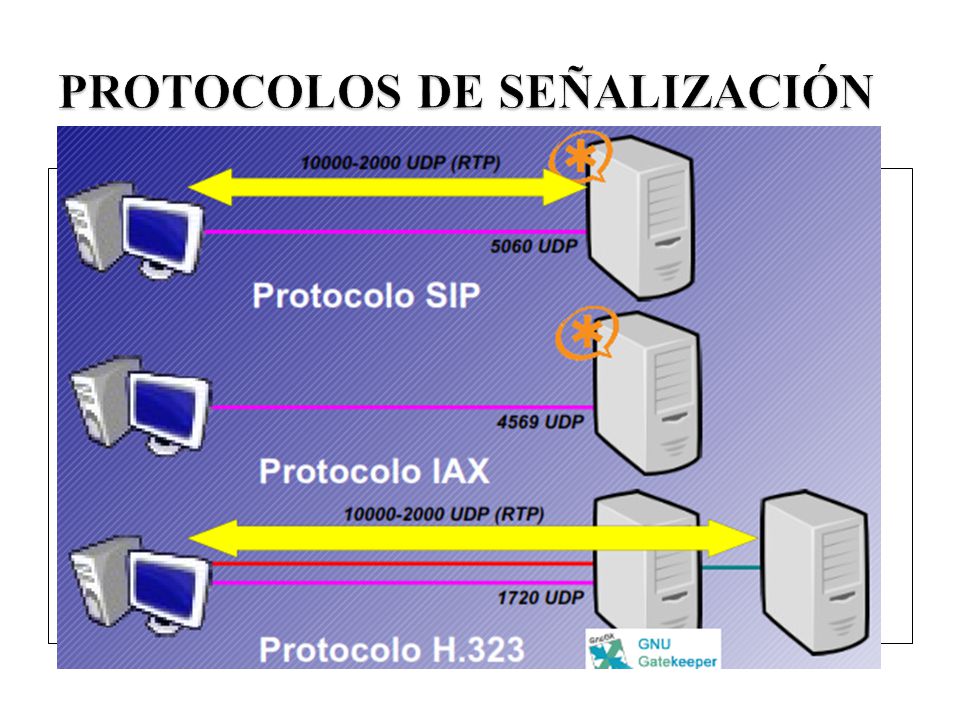

13

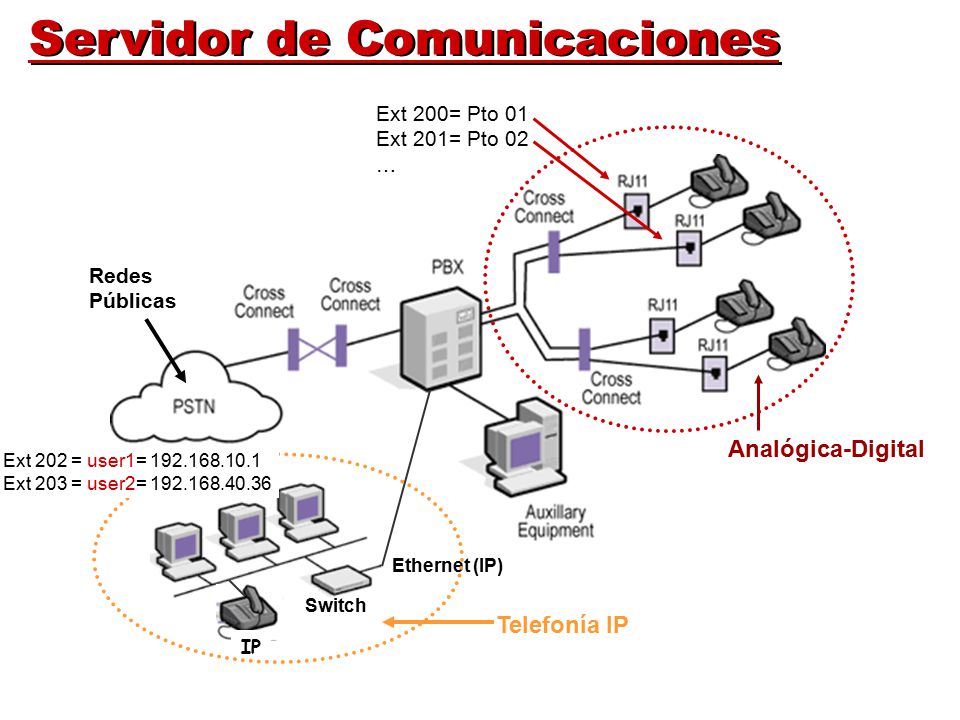

14 Servidor de Comunicaciones Ethernet (IP) Switch IP Analógica-Digital Telefonía IP Redes Públicas Ext 200= Pto 01 Ext 201= Pto 02 … Ext 202 = user1= 192.168.10.1 Ext 203 = user2= 192.168.40.36

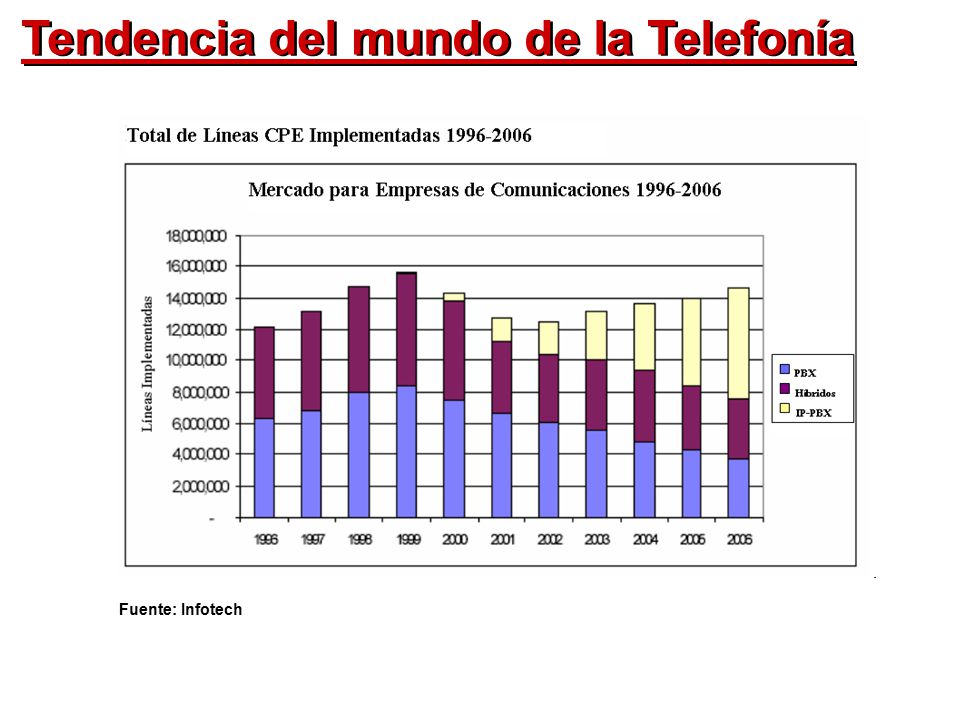

15 Tendencia del mundo de la Telefonía Fuente: Infotech

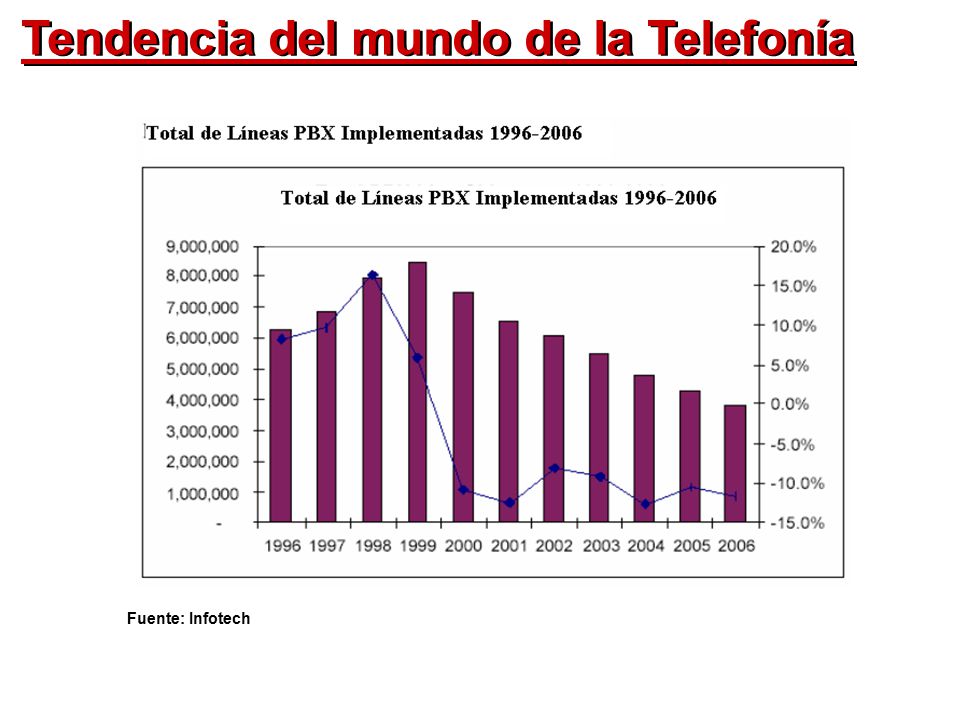

16 Tendencia del mundo de la Telefonía

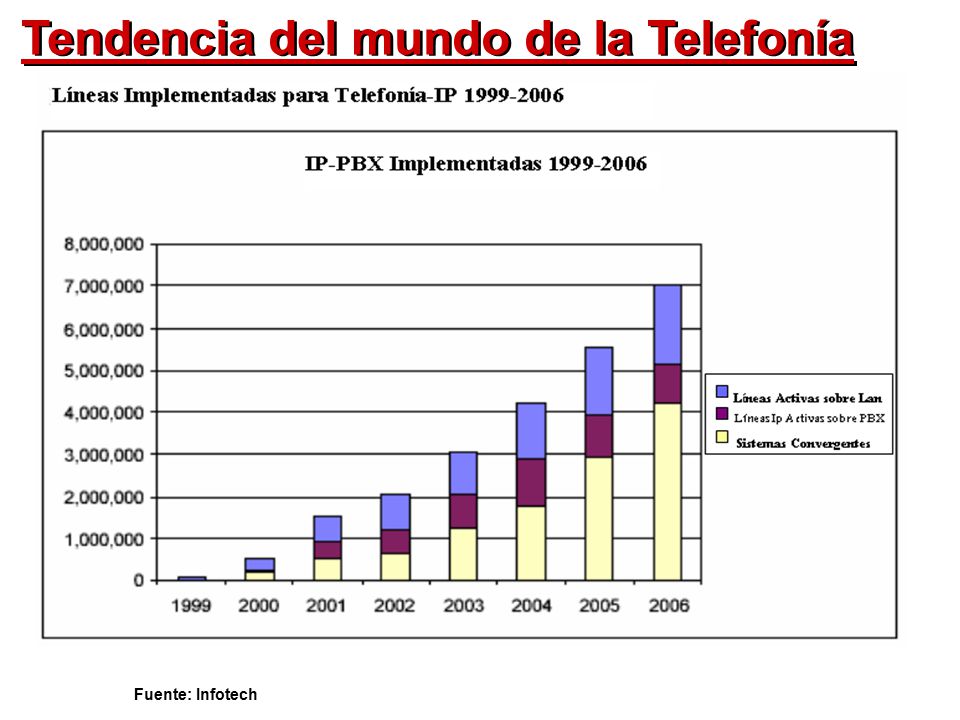

17 Fuente: Infotech Tendencia del mundo de la Telefonía

18 Definición de Términos

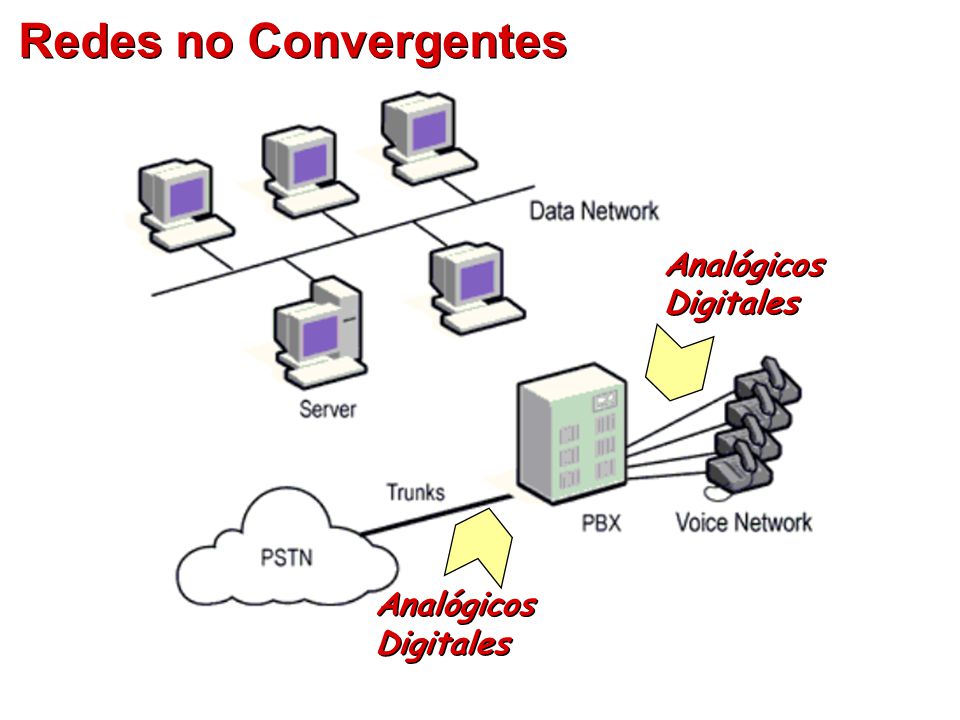

19 Redes no Convergentes Analógicos Digitales Analógicos Digitales Analógicos Digitales Analógicos Digitales

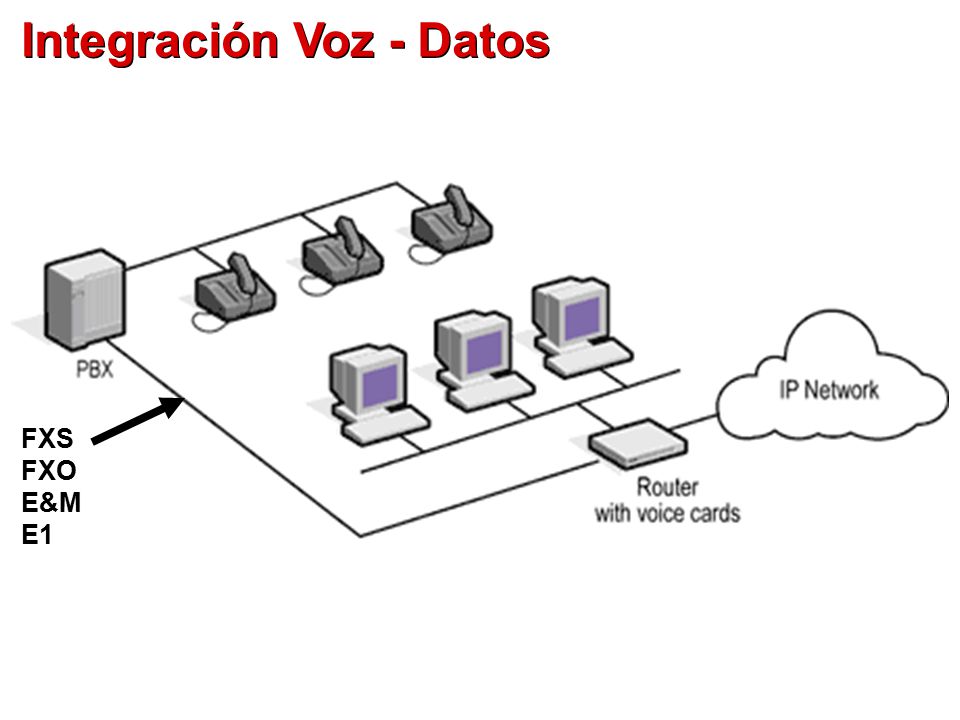

20 Integración Voz - Datos FXS FXO E&M E1

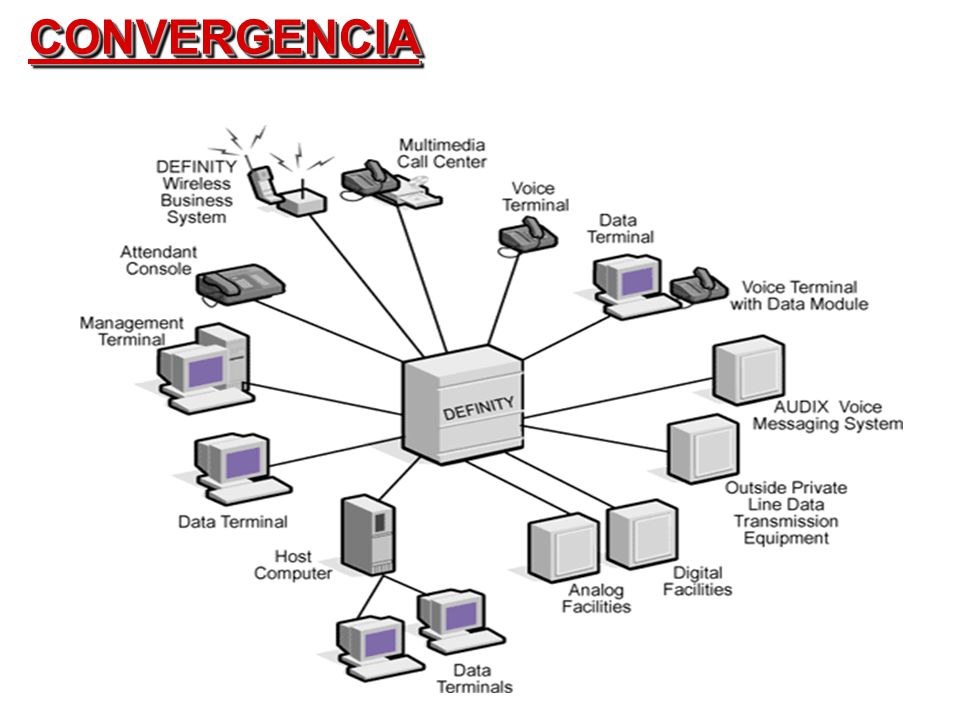

21 CONVERGENCIACONVERGENCIA

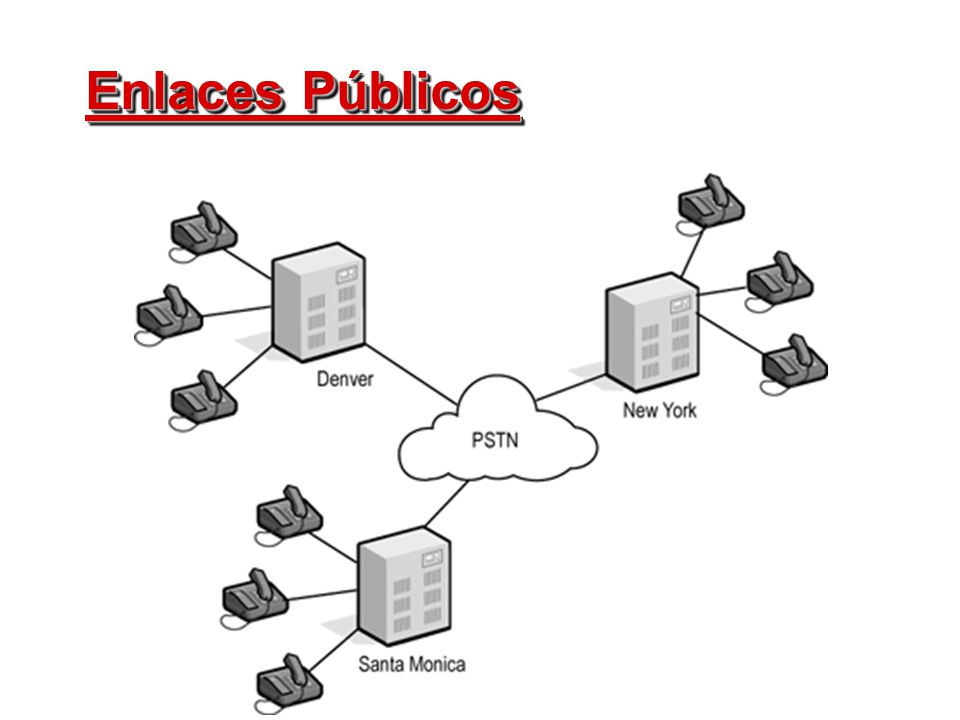

22 Enlaces Públicos

23 Enlaces Propietarios

24 Integración Voz - Datos

25 VoIP / Telefonía IP

26 ¿ Cómo opera VoIP ?

27 TELEFONIA IP Conversión Analógico-Digital

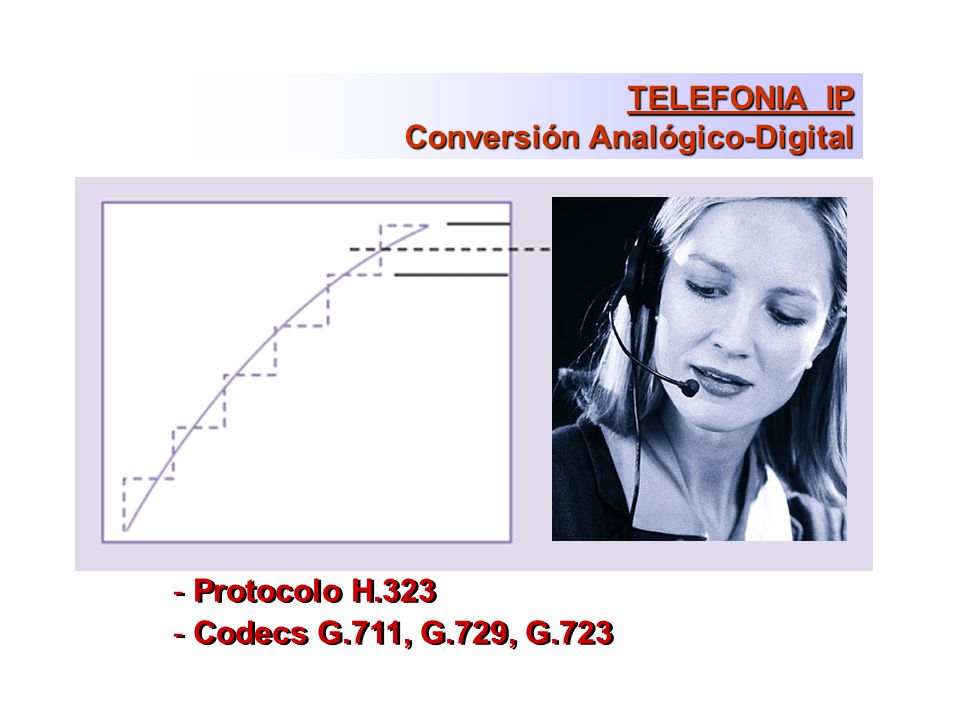

28 - Protocolo H.323 - Codecs G.711, G.729, G.723 - Protocolo H.323 - Codecs G.711, G.729, G.723 TELEFONIA IP Conversión Analógico-Digital

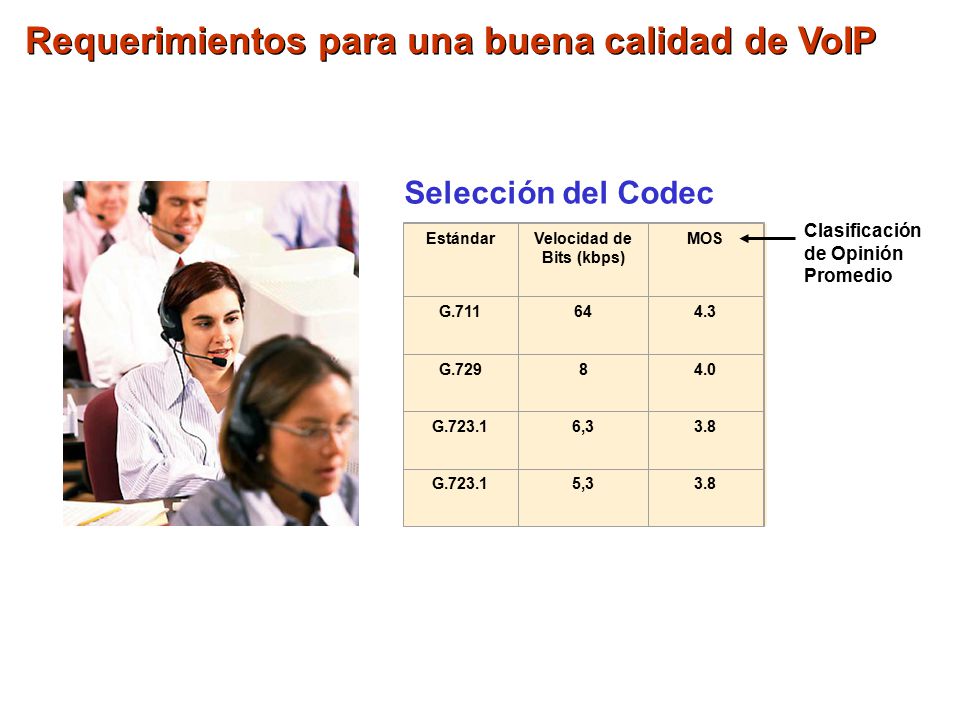

29 Requerimientos para una buena calidad de VoIP EstándarVelocidad de Bits (kbps) MOS G.711644.3 G.72984.0 G.723.16,33.8 G.723.15,33.8 Selección del Codec Clasificación de Opinión Promedio

30 Cabecera Cabec. Protocol Datos CRC Paquete TCP Dirección Destino Direcc. Fuente otros Paquete IP Cabec. Protocolo Dirección Destino Direcc. Fuente otros Tipo Direcc. Fuente Direcc. Destino Preambul MAC DatosFin Cabecera RF Trama Ethernet Trama 802.11b Aplicación Ensamblaje de una trama de Datos

31 Estudio de Ancho de Banda para VoIP Sobrecarga de Ethernet 26 bytes = 208 bits Cabecera Capa 2 IP 20 Bytes UDP 8 Bytes RTP 12 Bytes Carga útil de Voz (variable) Trailer Capa 2 G.711 = 90.4 Kbps (64 Kbps) G.729 = 34.4.Kbps (8 Kbps)

32 Demora de la red (Delay): menor a 50 ms Fluctuación de la red (Jitter): menor a 20 ms Pérdida de paquetes en la red: menor a 2% Orden correcto de los paquetes en la red Transcodificación : Selección de codecs Eco : Cancelador de Eco Supresión del Silencio y detección de actividad de voz Modo Dúplex de la red Requerimientos para una buena calidad de VoIP

33 Aspectos Claves del Proyecto Movilidad ! Economía ! Seguridad ! Integración

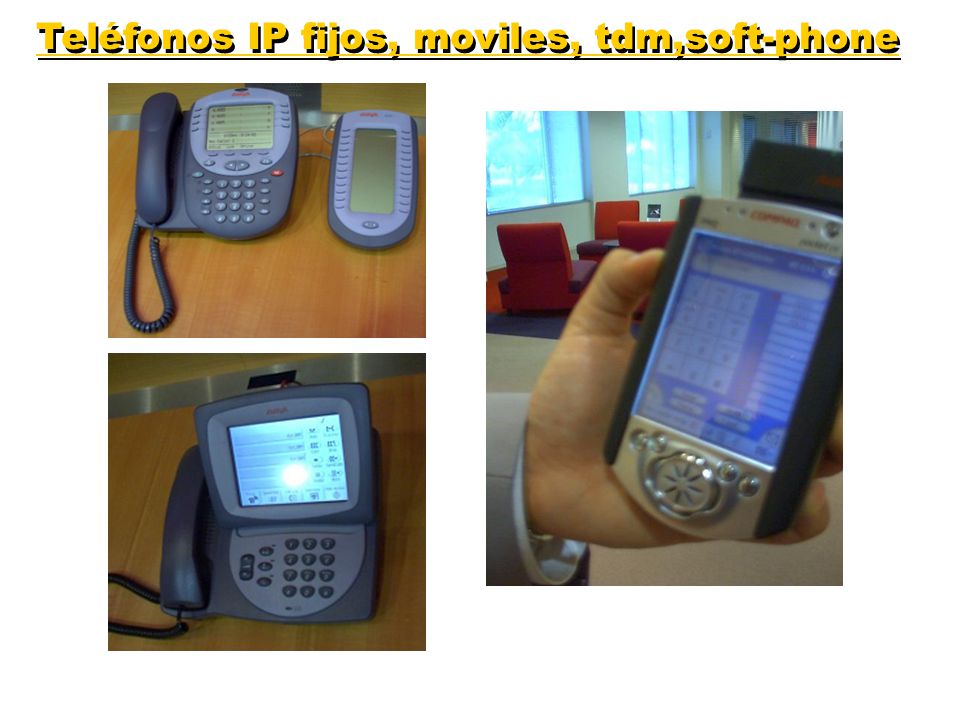

34 Teléfonos IP fijos, moviles, tdm,soft-phone

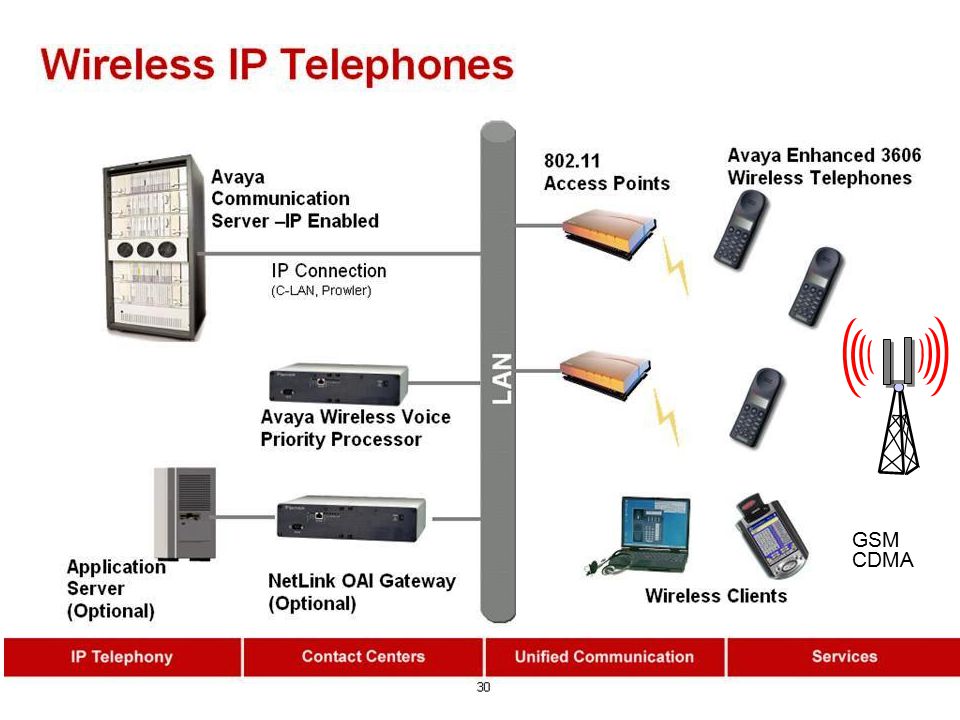

35 GSM CDMA

36 IP-TDM-IP IP-IP Direct Analógico Digital

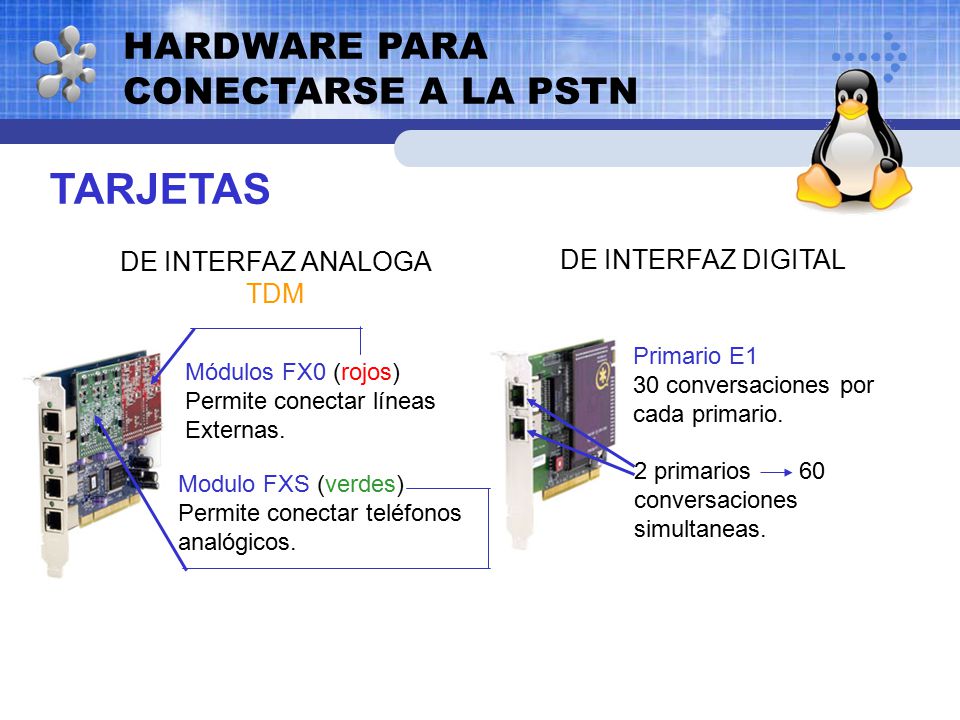

37 HARDWARE PARA CONECTARSE A LA PSTN TARJETAS DE INTERFAZ ANALOGA TDM DE INTERFAZ DIGITAL Módulos FX0 (rojos)‏ Permite conectar líneas Externas. Primario E1 30 conversaciones por cada primario. Modulo FXS (verdes)‏ Permite conectar teléfonos analógicos. 2 primarios 60 conversaciones simultaneas.

38 Voz FXS-E&M Fibra Claro/Movistar PSTN Terepaima 1E1 8 Troncales Elvia Pereira Postgrado Rectorado La Mora 10/100Base T FXS Cisco 1750 FAX Frame Relay 2x E&M Cisco 3810 IP PBX

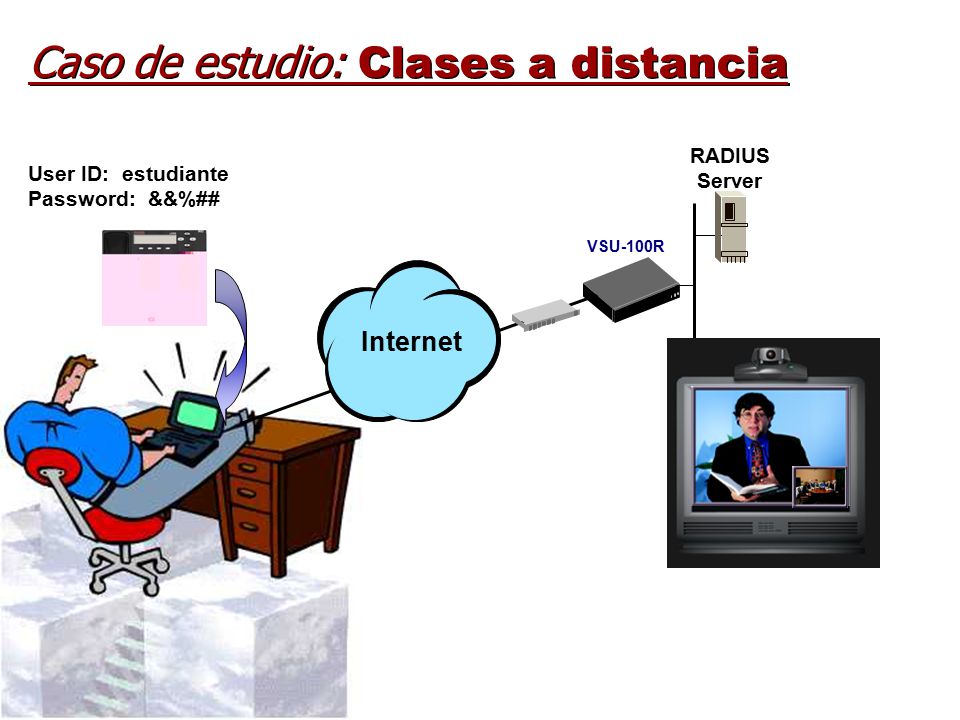

39 RADIUS Server User ID: estudiante Password: &&%## Internet VSU-100R Caso de estudio: Clases a distancia

40 Comunicación Unificada

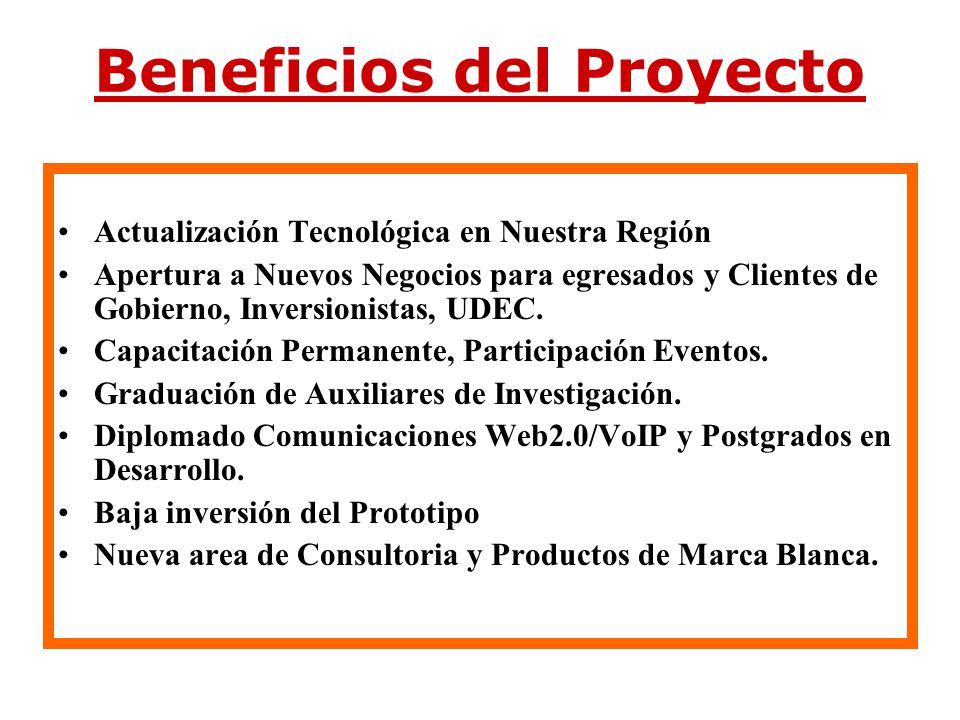

41 Beneficios del Proyecto Actualización Tecnológica en Nuestra Región Apertura a Nuevos Negocios para egresados y Clientes de Gobierno, Inversionistas, UDEC. Capacitación Permanente, Participación Eventos. Graduación de Auxiliares de Investigación. Diplomado Comunicaciones Web2.0/VoIP y Postgrados en Desarrollo. Baja inversión del Prototipo Nueva area de Consultoria y Productos de Marca Blanca.

42 Telefonía IP Convergencia de Voz y Datos Mil Gracias !!!! …por su atención
