1 s Capacitación Técnica Capítulo 5 Recomendación H.323

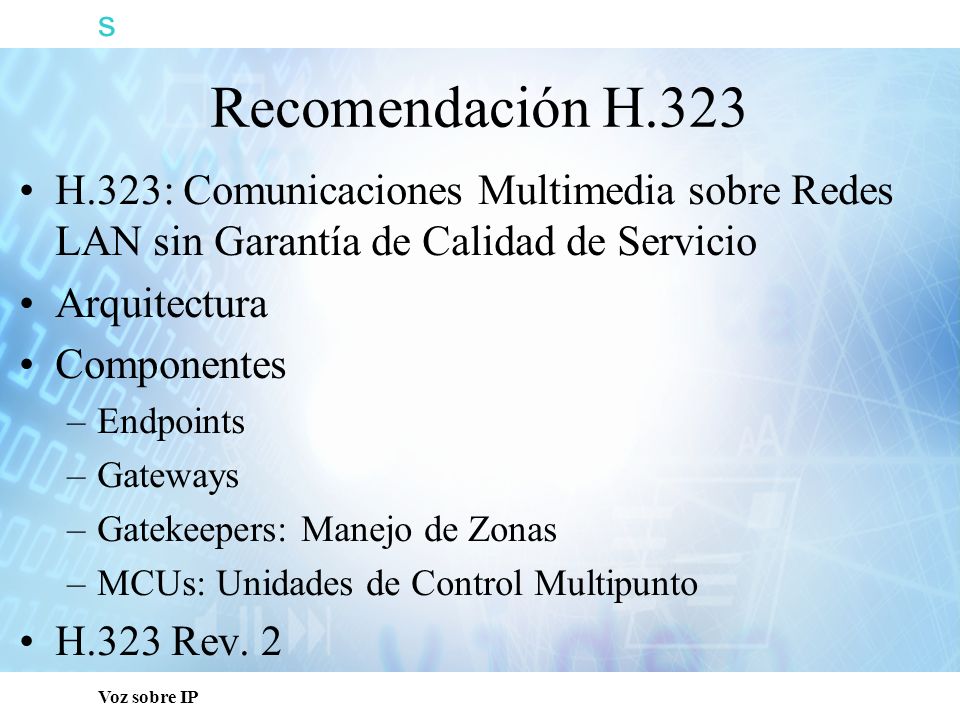

2 s Capacitación Técnica Recomendación H.323 H.323: Comunicaciones Multimedia sobre Redes LAN sin Garantía de Calidad de Servicio Arquitectura Componentes Endpoints Gateways Gatekeepers: Manejo de Zonas MCUs: Unidades de Control Multipunto H.323 Rev. 2

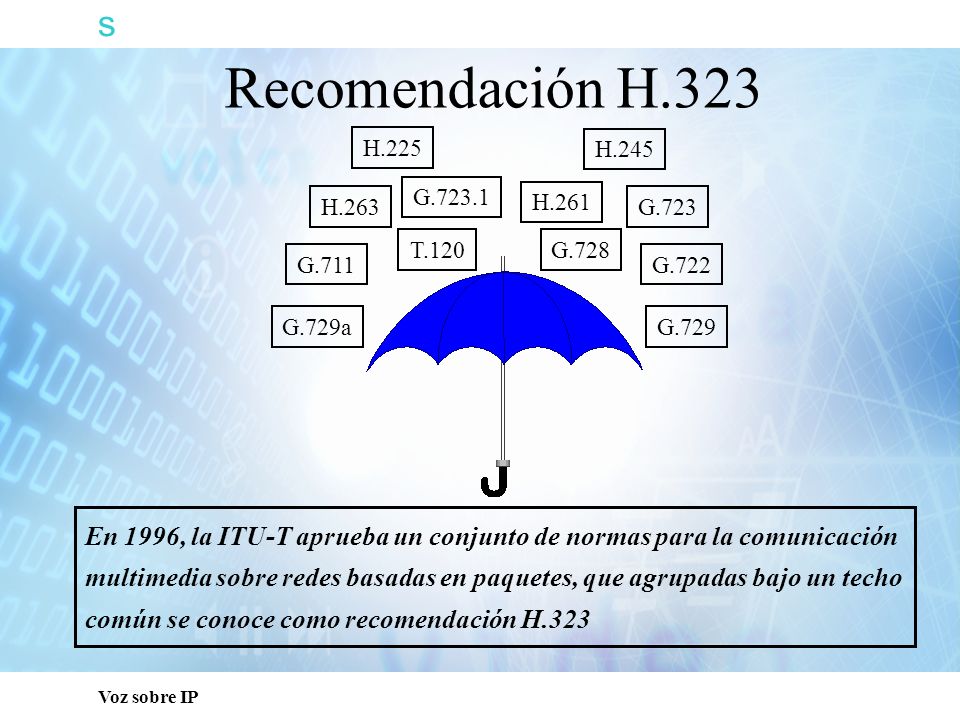

3 s Capacitación Técnica Recomendación H.323 H.225 H.245 G.723.1 H.263 H.261 G.723 T.120 G.728 G.711 G.722 G.729a G.729 En 1996, la ITU-T aprueba un conjunto de normas para la comunicación multimedia sobre redes basadas en paquetes, que agrupadas bajo un techo común se conoce como recomendación H.323

4 s Componentes de un sistema H.323 Terminal H.323 H.323 MCU Terminal
Capacitación Técnica Terminal H.323 Componentes de un sistema H.323 H.323 MCU Terminal H.323 Gatekeeper Gateway H.323 PSTN ISDN Terminal H.320 Terminal H.324

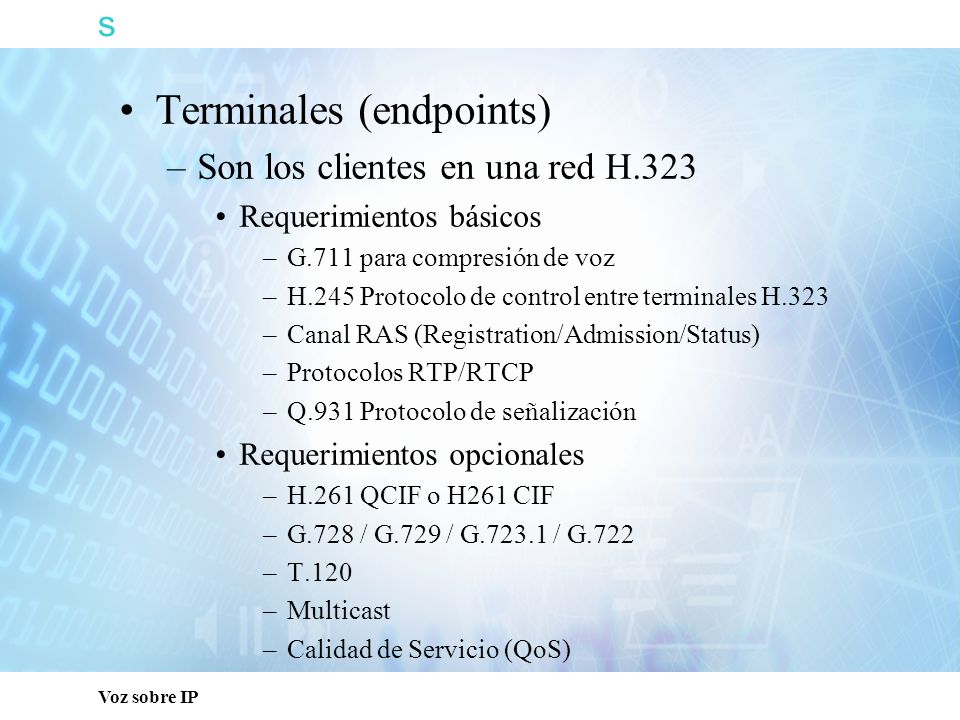

5 s Terminales (endpoints) Son los clientes en una red H.323
Capacitación Técnica Terminales (endpoints) Son los clientes en una red H.323 Requerimientos básicos G.711 para compresión de voz H.245 Protocolo de control entre terminales H.323 Canal RAS (Registration/Admission/Status) Protocolos RTP/RTCP Q.931 Protocolo de señalización Requerimientos opcionales H.261 QCIF o H261 CIF G.728 / G.729 / G / G.722 T.120 Multicast Calidad de Servicio (QoS)

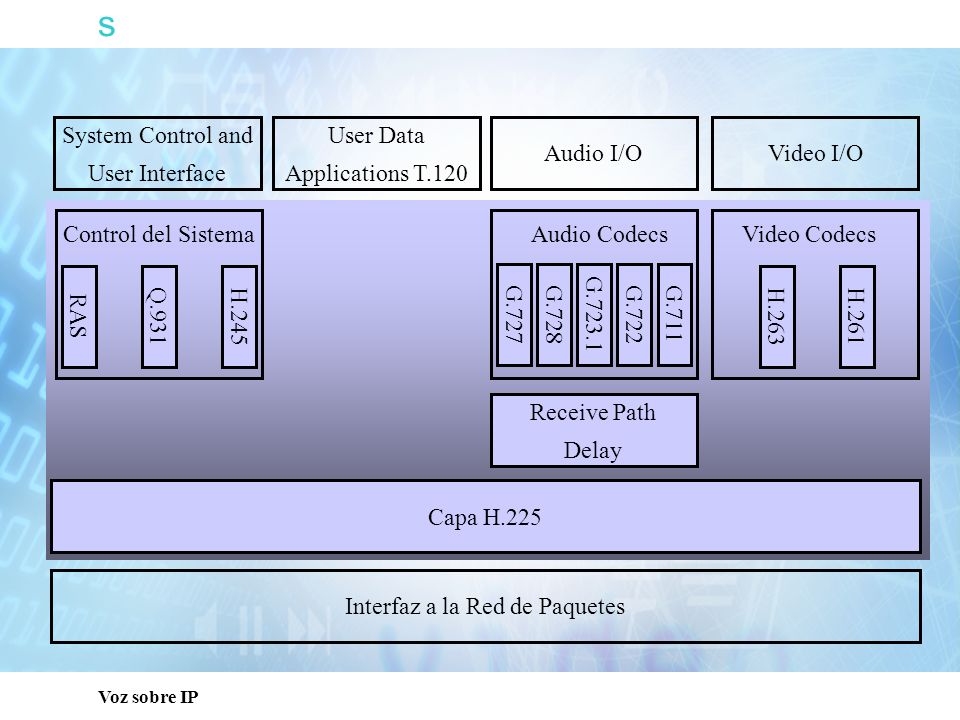

6 Interfaz a la Red de Paquetes
Capacitación Técnica System Control and User Interface User Data Applications T.120 Audio I/O Video I/O Control del Sistema Audio Codecs Video Codecs RAS Q.931 H.245 G.727 G.728 G.723.1 G.722 G.711 H.263 H.261 Receive Path Delay Capa H.225 Interfaz a la Red de Paquetes

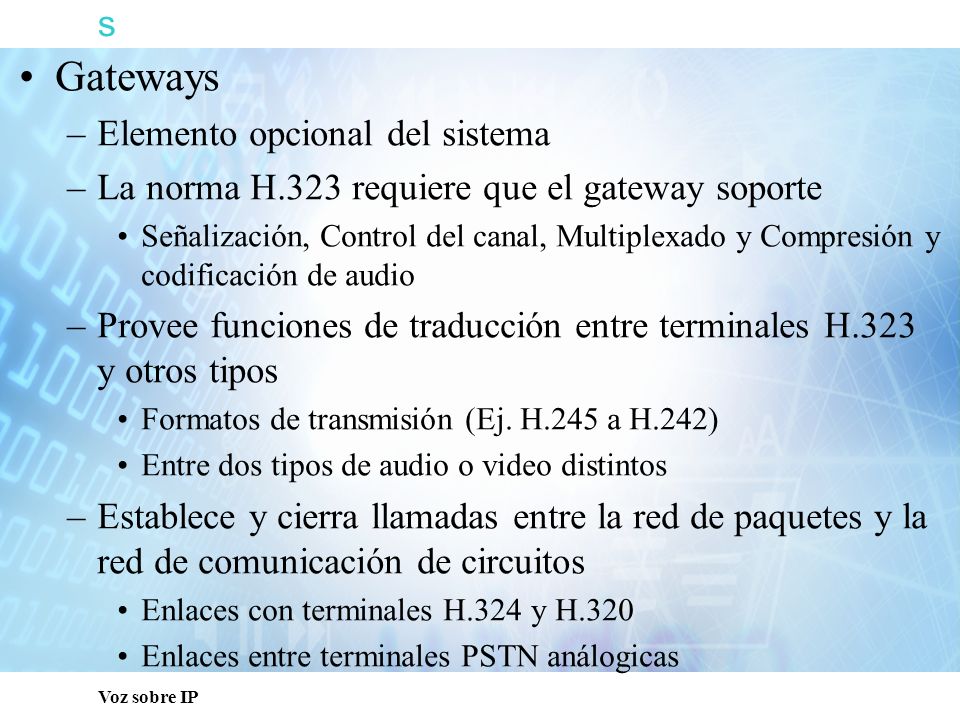

7 s Gateways Elemento opcional del sistema
Capacitación Técnica Gateways Elemento opcional del sistema La norma H.323 requiere que el gateway soporte Señalización, Control del canal, Multiplexado y Compresión y codificación de audio Provee funciones de traducción entre terminales H.323 y otros tipos Formatos de transmisión (Ej. H.245 a H.242) Entre dos tipos de audio o video distintos Establece y cierra llamadas entre la red de paquetes y la red de comunicación de circuitos Enlaces con terminales H.324 y H.320 Enlaces entre terminales PSTN análogicas

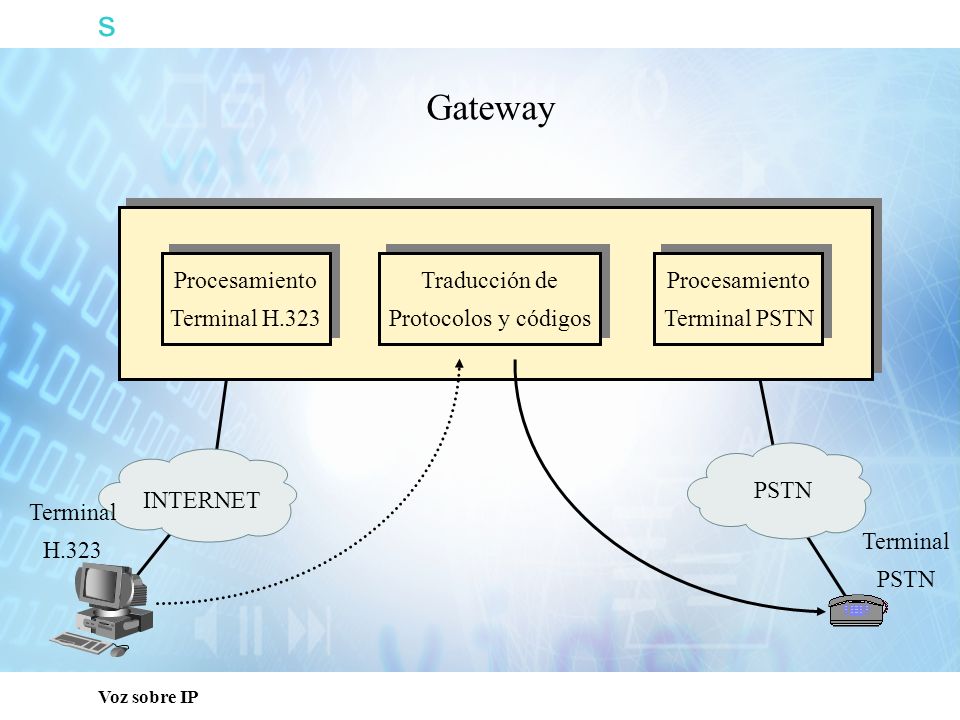

8 s Gateway Procesamiento Terminal H.323 Traducción de
Capacitación Técnica Gateway Procesamiento Terminal H.323 Traducción de Protocolos y códigos Procesamiento Terminal PSTN PSTN INTERNET Terminal H.323 Terminal PSTN

9 s Capacitación Técnica Gatekeepers Elemento de Software que provee servicios de control de llamadas a las terminales H.323 Funciones requeridas Traducción de direcciones Control de admisión Control del ancho de banda Manejo de zonas Funciones opcionales Señalización para el control de llamadas Rechazo de llamadas Administración del ancho de banda Administración de las llamadas

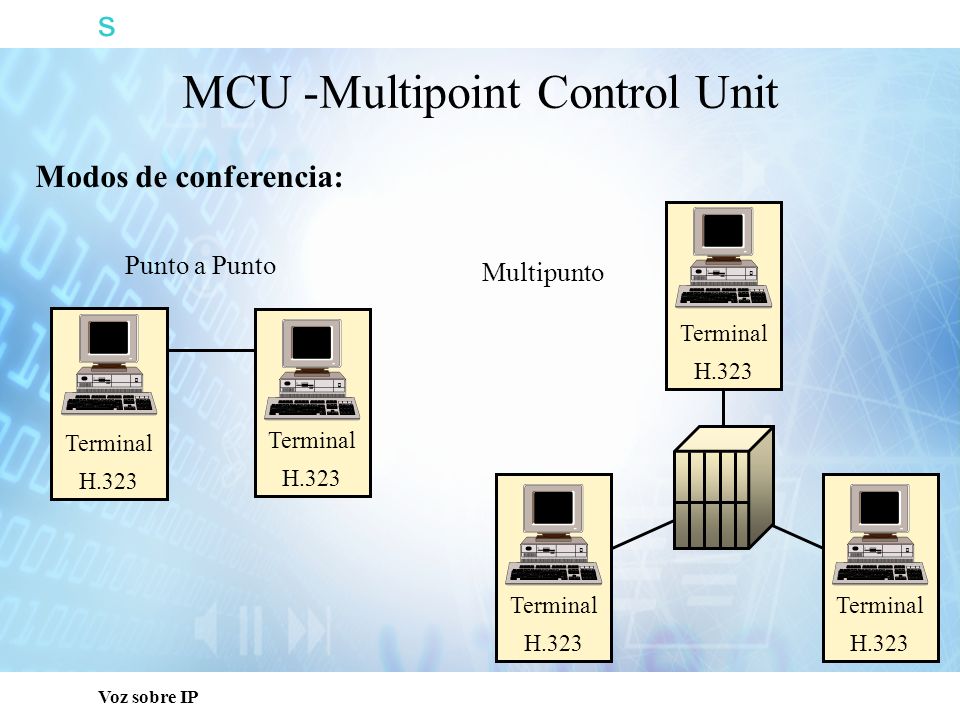

10 MCU -Multipoint Control Unit
s Capacitación Técnica MCU -Multipoint Control Unit Modos de conferencia: Terminal H.323 Punto a Punto Multipunto Terminal H.323 Terminal H.323 Terminal H.323 Terminal H.323

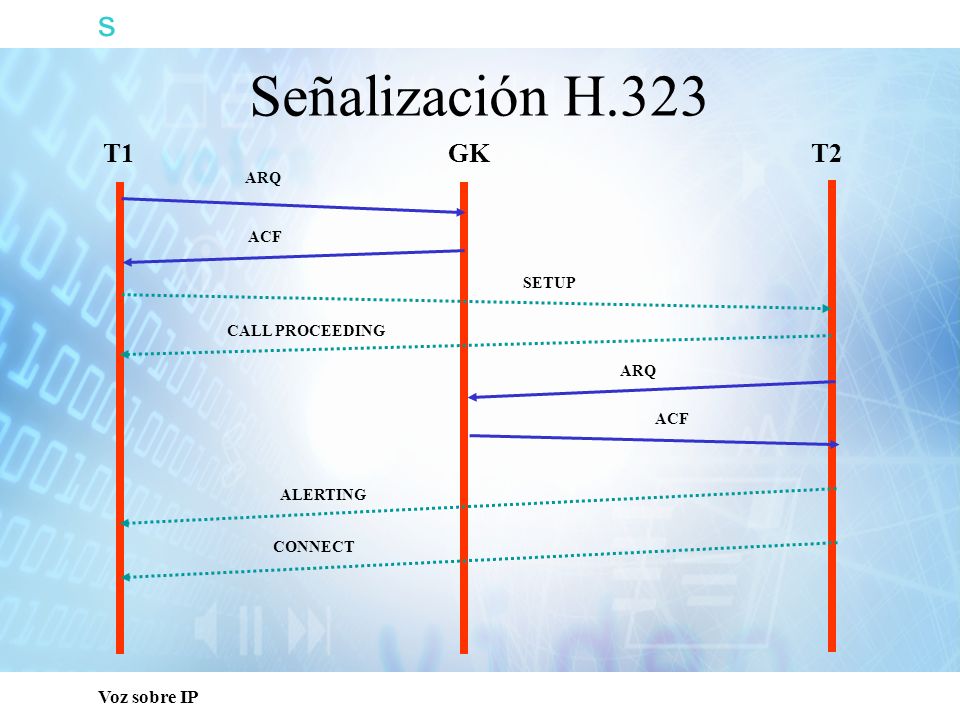

11 Señalización H.323 s T1 T2 GK Capacitación Técnica ARQ ACF SETUP
CALL PROCEEDING ALERTING CONNECT

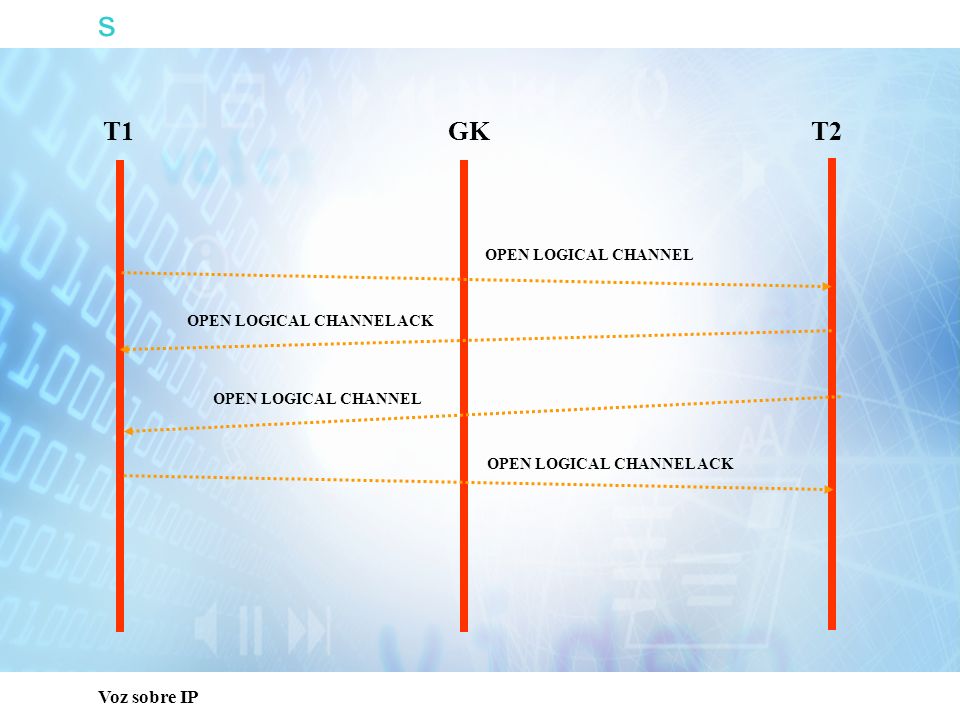

12 s T1 GK T2 Capacitación Técnica OPEN LOGICAL CHANNEL
OPEN LOGICAL CHANNEL ACK OPEN LOGICAL CHANNEL OPEN LOGICAL CHANNEL ACK

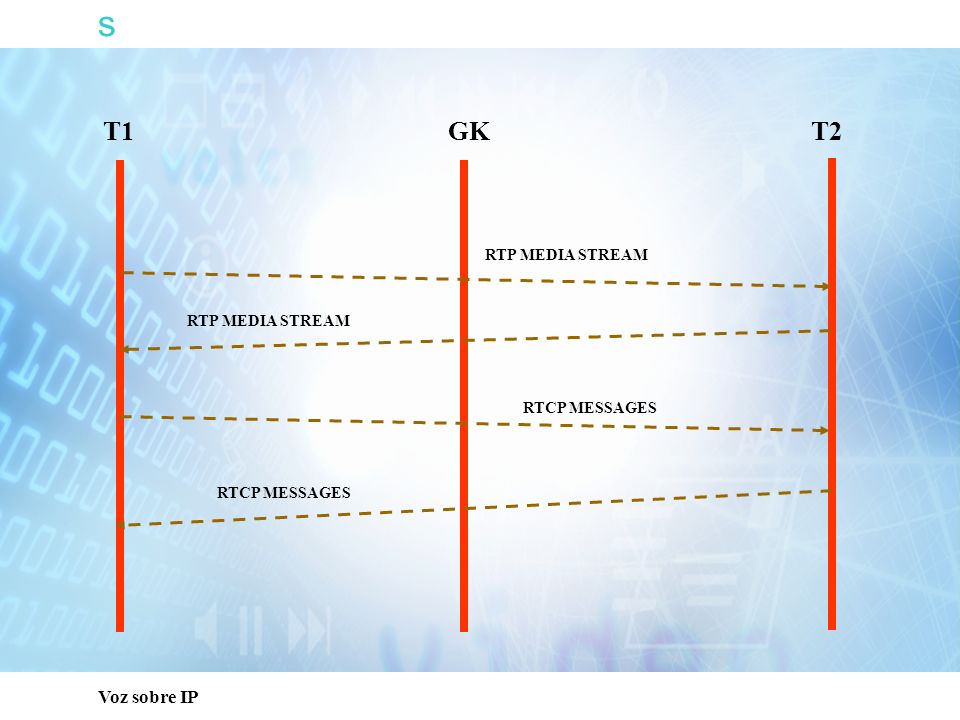

13 s Capacitación Técnica T1 T2 GK RTP MEDIA STREAM RTCP MESSAGES

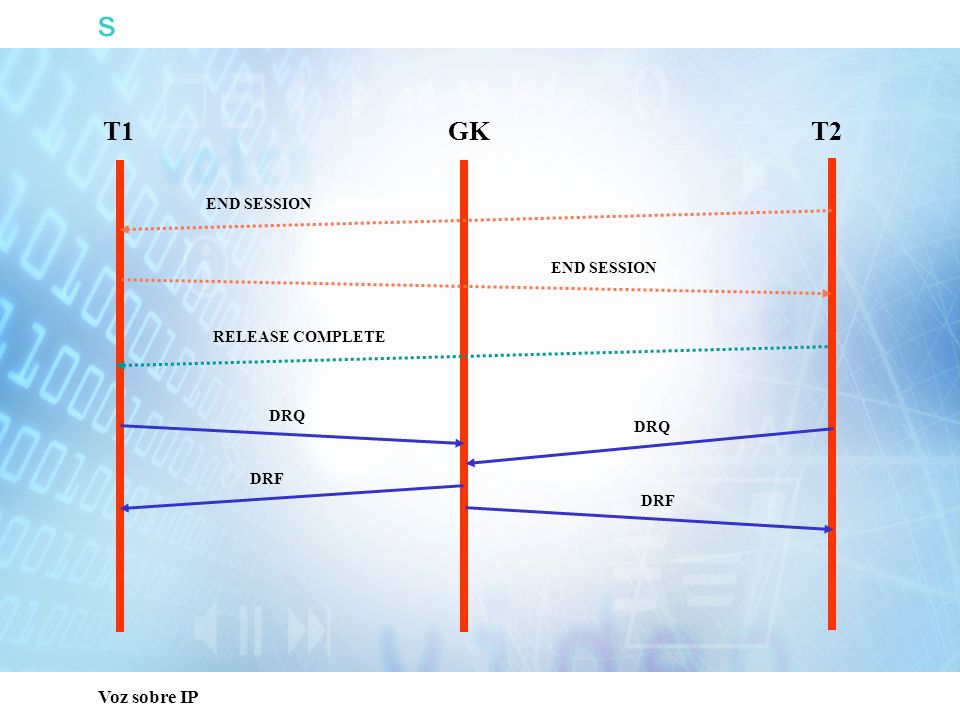

14 s T1 GK T2 Capacitación Técnica END SESSION END SESSION
RELEASE COMPLETE DRQ DRQ DRF DRF

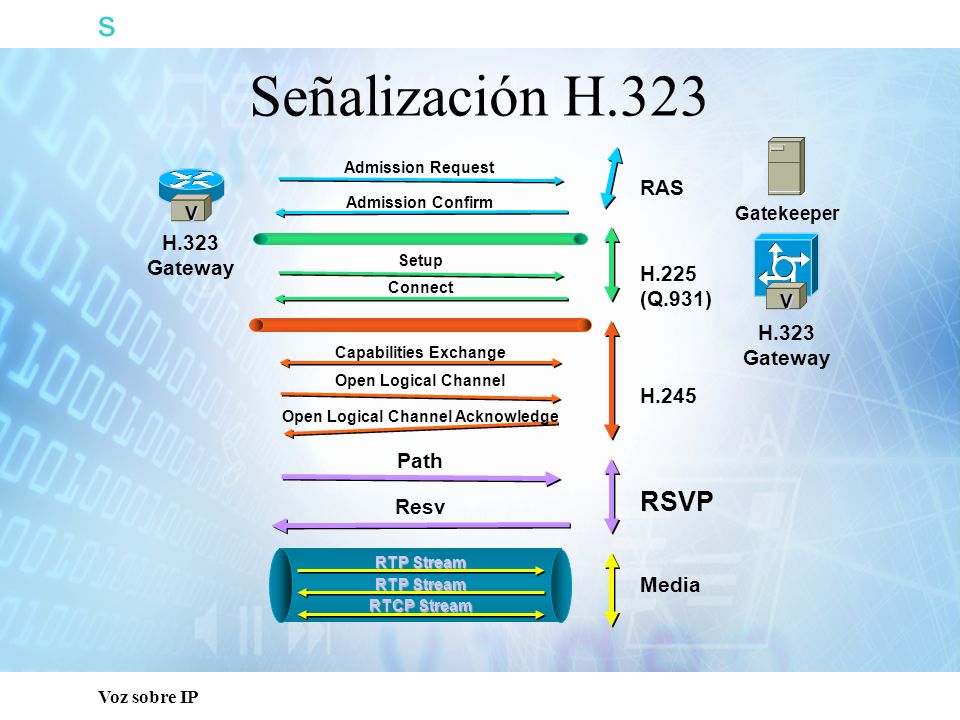

15 Open Logical Channel Acknowledge Capabilities Exchange
Capacitación Técnica Señalización H.323 Media RTP Stream RTCP Stream Admission Request H.323 Gateway H.245 Open Logical Channel Gatekeeper H.225 (Q.931) Setup Connect Open Logical Channel Acknowledge Capabilities Exchange Admission Confirm RAS RSVP Path Resv V

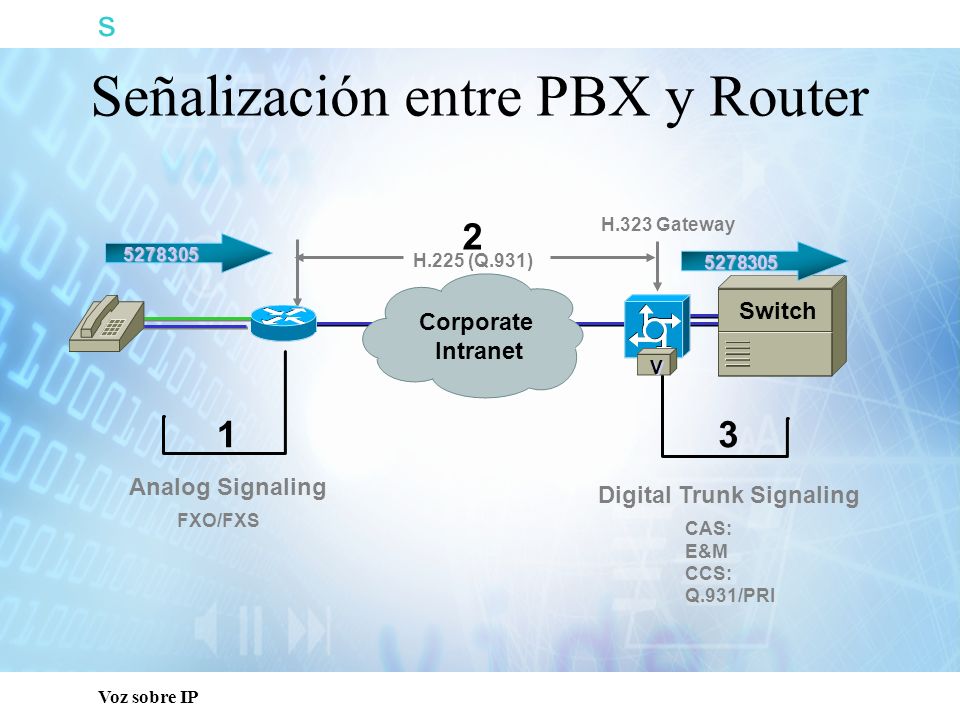

16 Señalización entre PBX y Router
Capacitación Técnica Señalización entre PBX y Router Corporate Intranet Switch Analog Signaling FXO/FXS H.323 Gateway H.225 (Q.931) Digital Trunk Signaling CAS: E&M CCS: Q.931/PRI 1 2 3 V

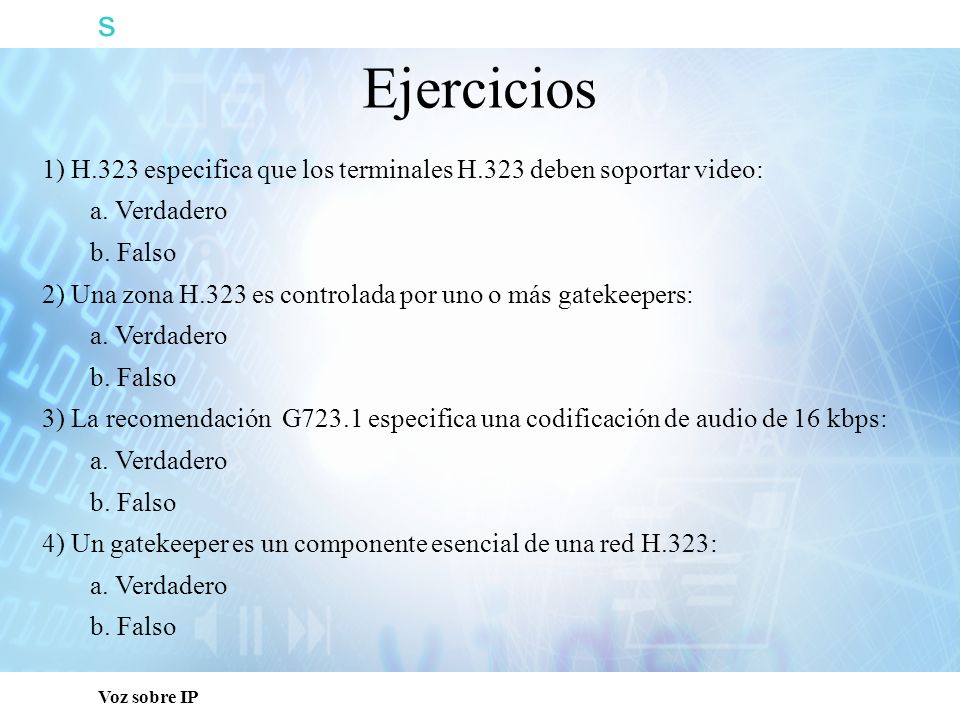

17 s Capacitación Técnica Ejercicios 1) H.323 especifica que los terminales H.323 deben soportar video: a. Verdadero b. Falso 2) Una zona H.323 es controlada por uno o más gatekeepers: 3) La recomendación G723.1 especifica una codificación de audio de 16 kbps: 4) Un gatekeeper es un componente esencial de una red H.323:

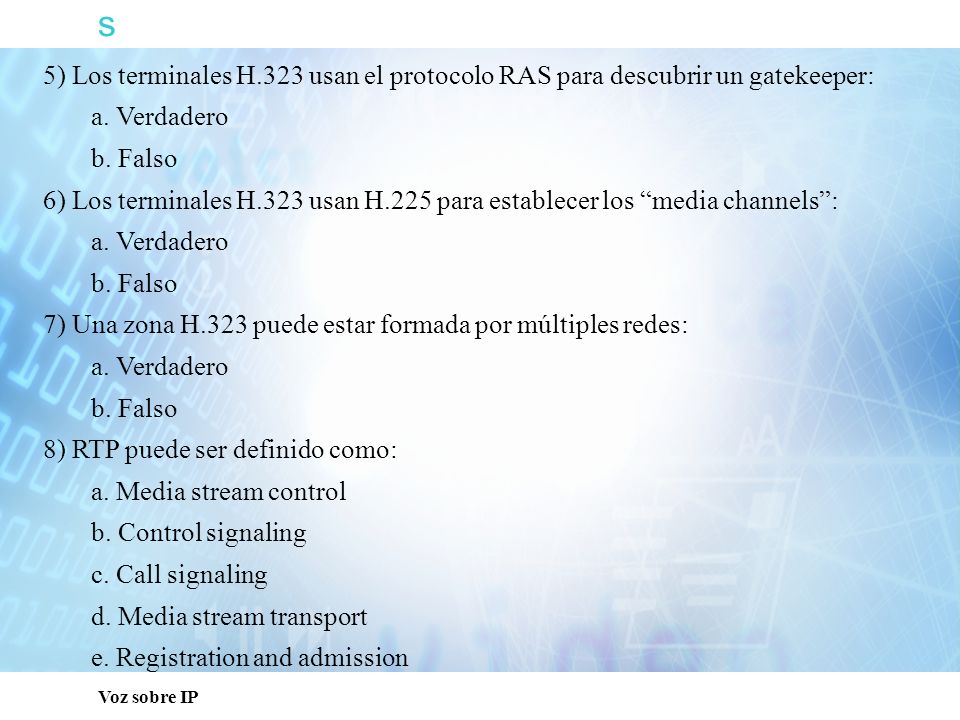

18 s Capacitación Técnica 5) Los terminales H.323 usan el protocolo RAS para descubrir un gatekeeper: a. Verdadero b. Falso 6) Los terminales H.323 usan H.225 para establecer los “media channels”: 7) Una zona H.323 puede estar formada por múltiples redes: 8) RTP puede ser definido como: a. Media stream control b. Control signaling c. Call signaling d. Media stream transport e. Registration and admission

19 s 9) RTCP puede ser definido como: a. Media stream control
Capacitación Técnica 9) RTCP puede ser definido como: a. Media stream control b. Control signaling c. Call signaling d. Media stream transport e. Registration and admission 10) RAS puede ser definido como:

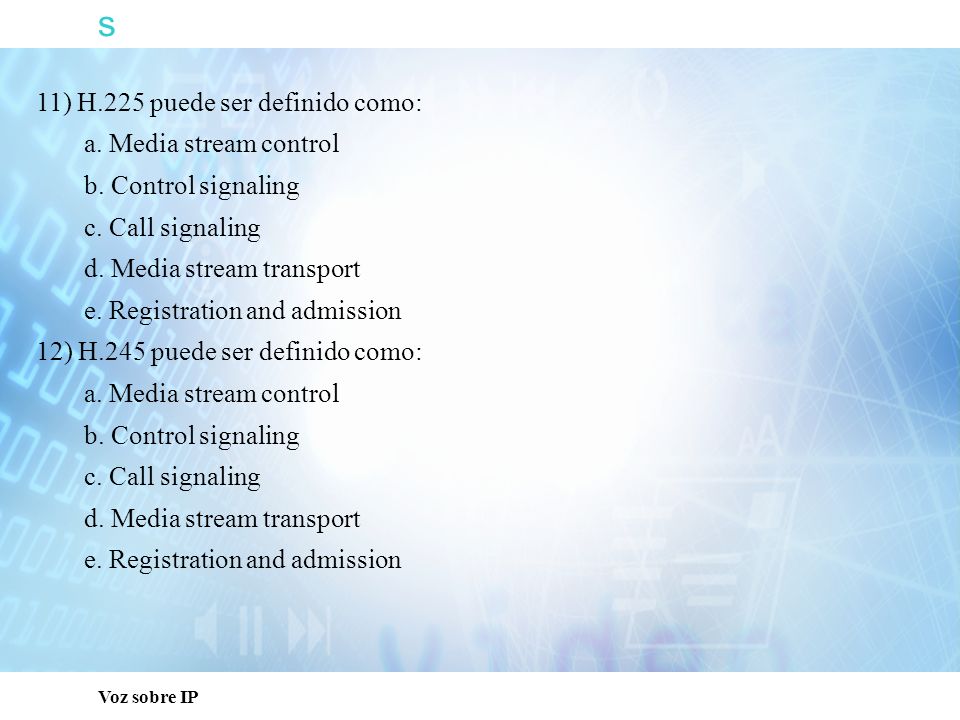

20 s 11) H.225 puede ser definido como: a. Media stream control
Capacitación Técnica 11) H.225 puede ser definido como: a. Media stream control b. Control signaling c. Call signaling d. Media stream transport e. Registration and admission 12) H.245 puede ser definido como:

21 s 13) H.323 puede ser definido como:
Capacitación Técnica 13) H.323 puede ser definido como: a. Servicios multimedia sobre B-ISDN b. Servicios multimedia sobre redes con QOS garantizado c. Servicios multimedia sobre redes de paquetes d. Servicios multimedia sobre PSTN e. Servicios multimedia sobre ISDN 14) H.320 puede ser definido como:

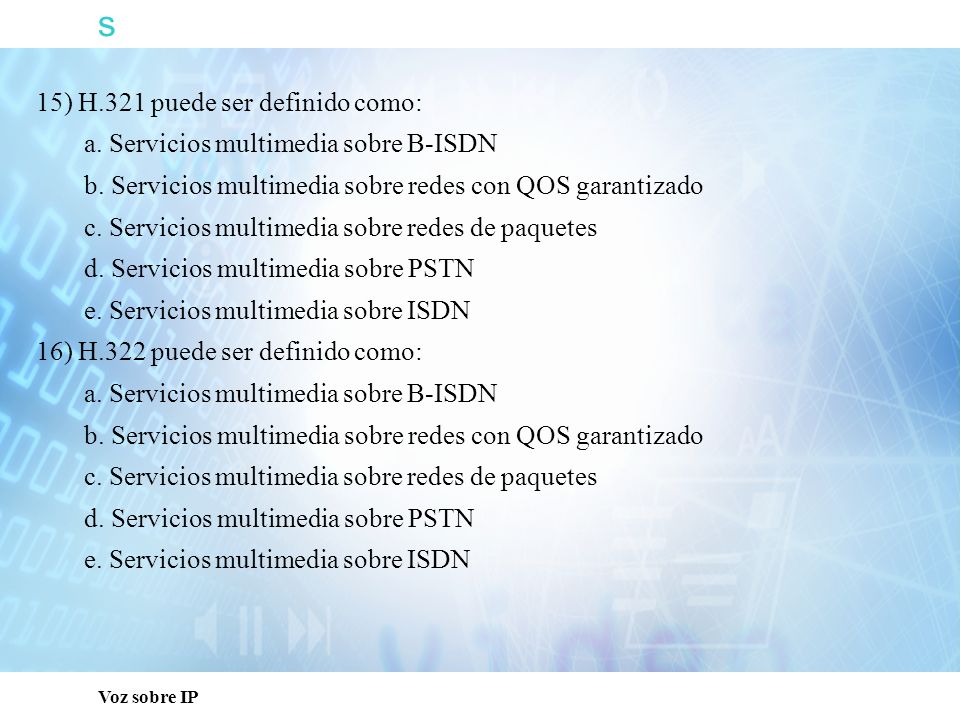

22 s 15) H.321 puede ser definido como:
Capacitación Técnica 15) H.321 puede ser definido como: a. Servicios multimedia sobre B-ISDN b. Servicios multimedia sobre redes con QOS garantizado c. Servicios multimedia sobre redes de paquetes d. Servicios multimedia sobre PSTN e. Servicios multimedia sobre ISDN 16) H.322 puede ser definido como:

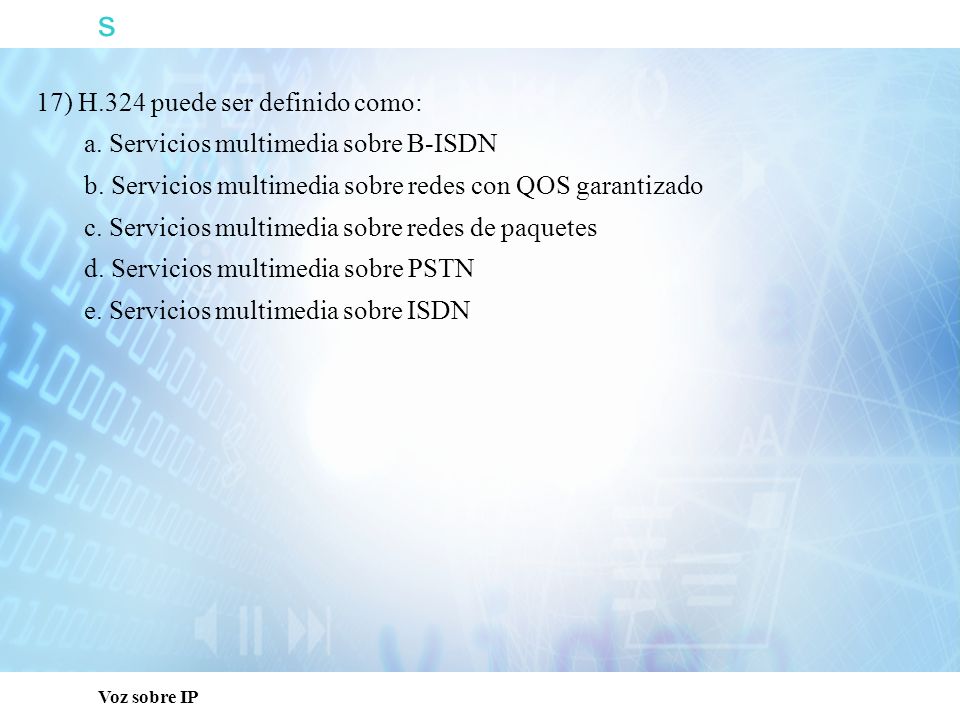

23 s 17) H.324 puede ser definido como:
Capacitación Técnica 17) H.324 puede ser definido como: a. Servicios multimedia sobre B-ISDN b. Servicios multimedia sobre redes con QOS garantizado c. Servicios multimedia sobre redes de paquetes d. Servicios multimedia sobre PSTN e. Servicios multimedia sobre ISDN
