TESTIFICACIÓN GEOFÍSICA DE SONDEOS EN HIDROLOGÍA

Presentación del tema: "TESTIFICACIÓN GEOFÍSICA DE SONDEOS EN HIDROLOGÍA"— Transcripción de la presentación:

1 TESTIFICACIÓN GEOFÍSICA DE SONDEOS EN HIDROLOGÍA
APUNTES SOBRE SONDAS APARECIDAS RECIENTEMENTE 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

2 El Televiewer acústico El Televiewer óptico
Nuevas sondas En los últimos 2 años han aparecido en el mercado dos tipos de sondas de gran interés ya que proporcionan “imágenes” de los sondeos de alta calidad Estas sondas son: El Televiewer acústico El Televiewer óptico 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

3 Televiewer acústico Parámetro medido
Nuevas sondas Parámetro medido Consiste en un escáner acústico. Se miden las señales reflejadas (tiempos de reflexión y amplitudes) en las paredes del sondeo. Nivel de referencia Zona con la electrónica acelerómetros magnetómetro Motor y rádar acústico 2.44 m 40 cm El pozo se orienta siempre respecto al Norte (0º) mediante un sistema giróscopo (magnétometro y acelerómetros). 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

4 Tiempos (x,y,z) y Amplitudes (x,y,z).
Televiewer acústico Se recibe su eco Se emite un pulso Tiempo de llegada Amplitud El escáner realiza una rotación entera del sondeo en rebanadas (milimétricas) a la vez que la sonda va desciendo. Los datos resultantes son rebanadas de valores de tiempo y amplitud que se utilizan pata construir dos mallas tridimensionales: Tiempos (x,y,z) y Amplitudes (x,y,z). A partir de estas mallas se obtienen las siguientes imágenes (3D) 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen - Tiempos de llegada (las zonas oscuras son retrasos) - Calibre 3D. Calculado a partir de los tiempos de retraso (las zonas azules son hundimientos de la pared, ver las gráficas adjuntas) - Amplitudes (las zonas oscuras corresponden a atenuaciones)

5 Funciona en condiciones de pozo saturado.
Televiewer acústico Cilindro cerrado Cilindro abierto Mediciones El tiempo y el calibre proporcionan una visión detallada de las paredes del pozo y del estado de los materiales, mientras que la amplitud proporciona una visión de los materiales y de su disposición Tiempo Calibre 3D Amplitud Amplitud (core) Limitaciones Funciona en condiciones de pozo saturado. La última generación de sondas puede atravesar la tubería del sondeo recogiendo los “ecos” posteriores atribuídos a la formación 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

6 Visualización de la malla de datos Definiendo una corona anular
Televiewer acústico Visualización de la malla de datos Ejemplo 1. También pueden verse los resultados en 3D Definiendo una corona anular Volumen 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

7 Ejemplo 1. Rotar el sondeo como si fuera un testigo.......
Televiewer acústico Ejemplo 1. Rotar el sondeo como si fuera un testigo 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

8 Ejemplo 1. Y visualizarlo en todas direcciones
Televiewer acústico Ejemplo 1. Y visualizarlo en todas direcciones 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

9 Ejemplo 2. Lo mismo puede hacerse con el calibre 3D
Televiewer acústico Ejemplo 2. Lo mismo puede hacerse con el calibre 3D 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

10 Interpetación del buzamineto de las capas
Televiewer acústico Ejemplo 2. También se puede viajar a lo largo del sondeo...... Interpetación del buzamineto de las capas 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

11 Interpetación del buzamineto de las capas
Televiewer acústico Ejemplo O mirar en su interior Interpetación del buzamineto de las capas 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

12 Televiewer acústico Ejemplo 3. Superposición de la malla del calibre (calculada a partir de la malla de tiempos) sobre su correspondiente representación 3D. Obsérvese que la imagen 3D no es más que la representación en colores (escala) de los valores de la malla 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

13 Televiewer acústico Ejemplo 4. Estas diagrafías pueden correlacionarse con las otras (más clásicas) 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

14 Televiewer óptico Parámetro medido
Nuevas sondas Parámetro medido Parecido a la sonda anterior, pero en este caso el escáner es óptico y hay un foco para la iluminación. El pozo se orienta siempre respecto al Norte (0º) mediante un sistema giróscopo (magnétometro y acelerómetros). 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen Su limitación de medida es en agua turbia

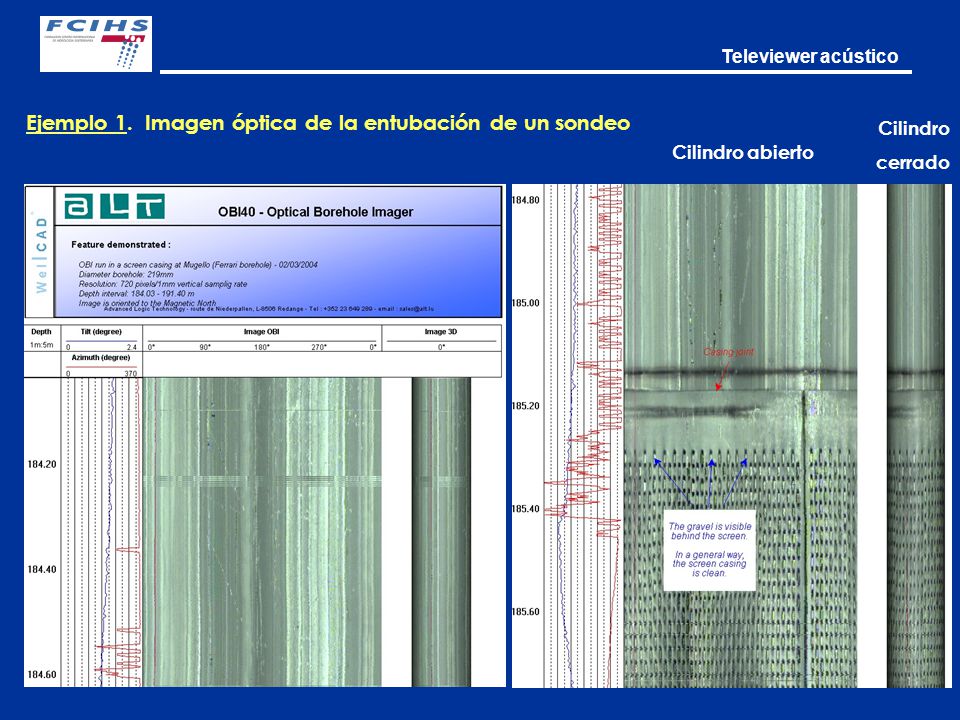

15 Ejemplo 1. Imagen óptica de la entubación de un sondeo
Televiewer acústico Ejemplo 1. Imagen óptica de la entubación de un sondeo Cilindro cerrado Cilindro abierto 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen

16 Ejemplo 2. Imagen óptica de la entubación de un sondeo
Televiewer óptico Ejemplo 2. Imagen óptica de la entubación de un sondeo 31 de gener del 2002 : 4.30 a 5.30 Teoria (totes aquestes diapos)// 5.30 a 6.00 Diapos Ebre (sortida any passat)// 6.00 a 6.30 Tordera 1 de febrer del 2002 : 4.30 a 5.30 Exemples i Exercicis // 5.30 a 6.30 RMP // donar exercicis per resoldre 12 de febrer del 2002 : a 9 Resolució d’exercicis i comentar exàmen
