YESOS DE USO DENTAL II Dr. Jorge Ferrada C.

Presentación del tema: "YESOS DE USO DENTAL II Dr. Jorge Ferrada C."— Transcripción de la presentación:

1 YESOS DE USO DENTAL II Dr. Jorge Ferrada C.
Departamento de Odontología Universidad de Antofagasta Facultad de Ciencias de la Salud YESOS DE USO DENTAL II Dr. Jorge Ferrada C. Cátedra de Operatoria y Biomateriales Dentales

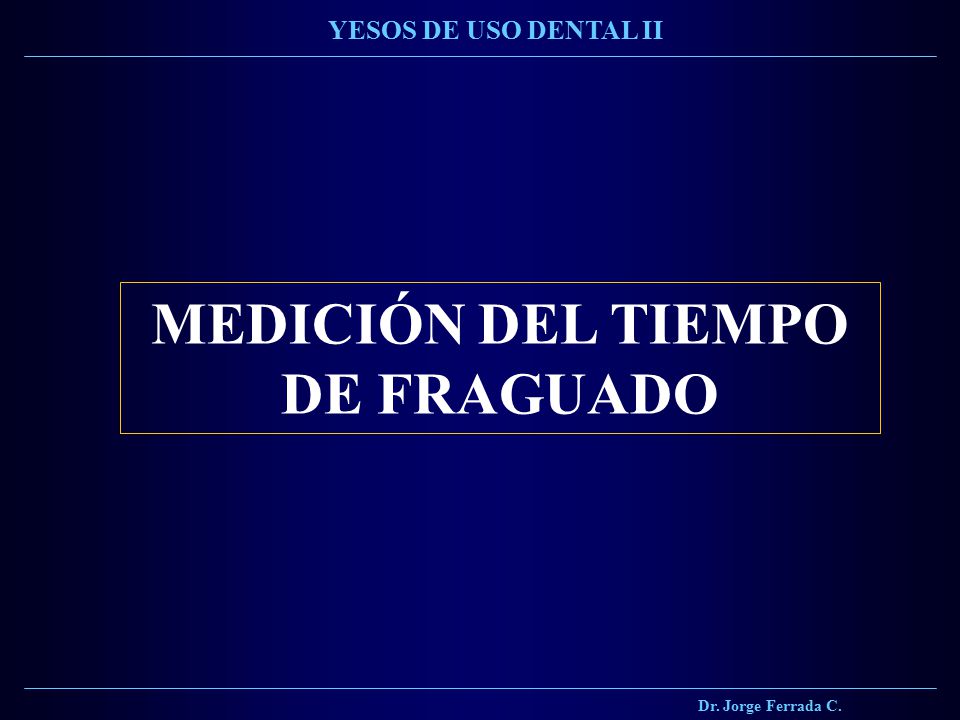

2 MEDICIÓN DEL TIEMPO DE FRAGUADO
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II MEDICIÓN DEL TIEMPO DE FRAGUADO

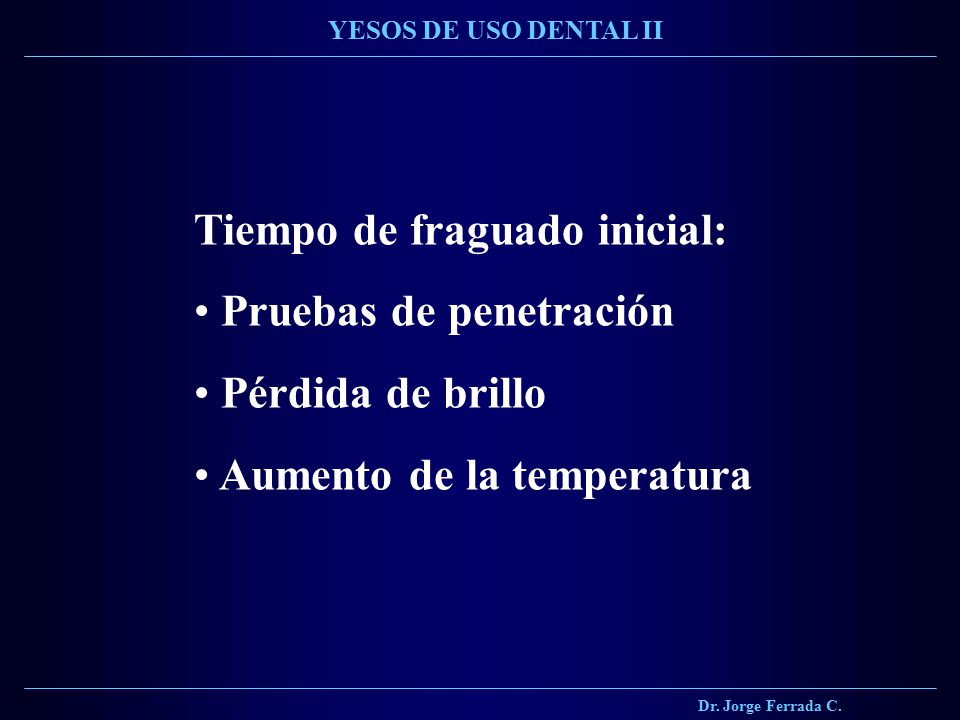

3 Tiempo de fraguado inicial: Pruebas de penetración Pérdida de brillo
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Tiempo de fraguado inicial: Pruebas de penetración Pérdida de brillo Aumento de la temperatura

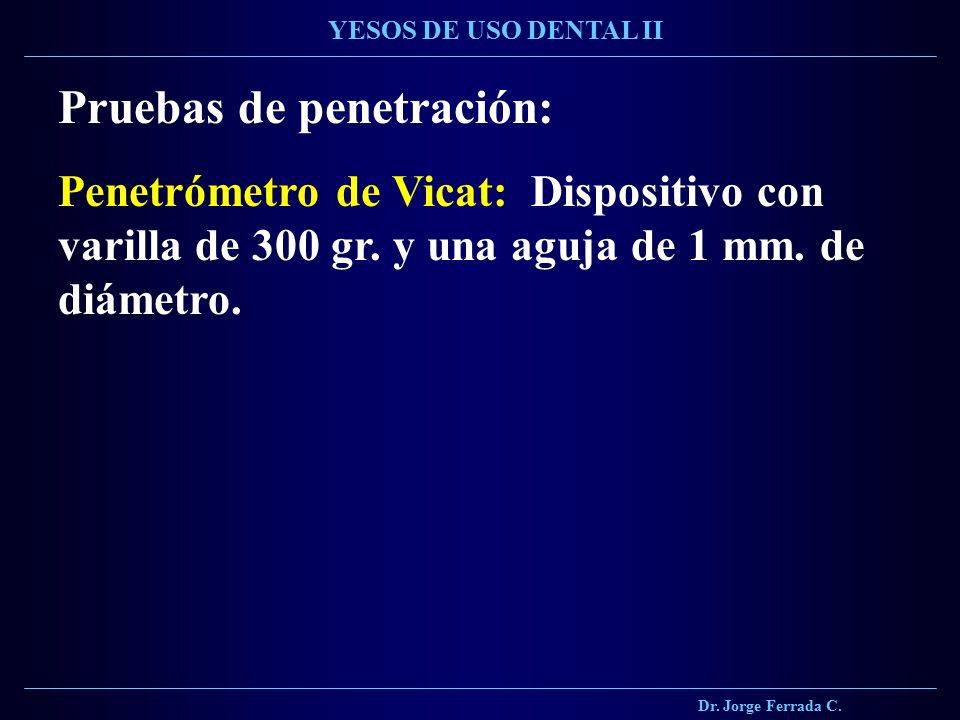

4 Pruebas de penetración:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Pruebas de penetración: Penetrómetro de Vicat: Dispositivo con varilla de 300 gr. y una aguja de 1 mm. de diámetro.

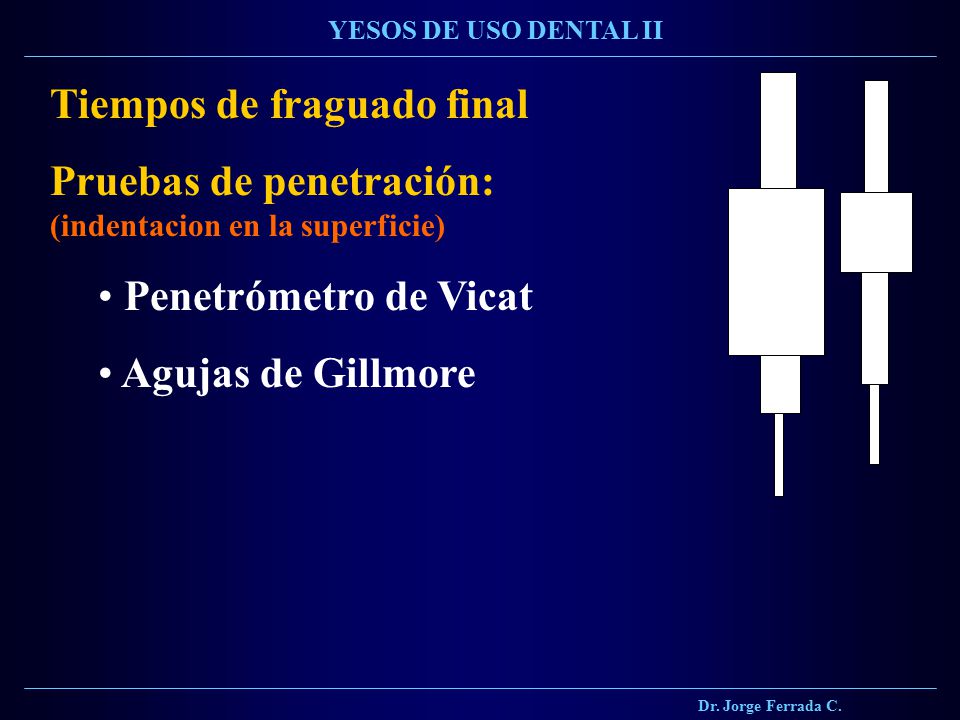

5 Tiempos de fraguado final
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Tiempos de fraguado final Pruebas de penetración: (indentacion en la superficie) Penetrómetro de Vicat Agujas de Gillmore

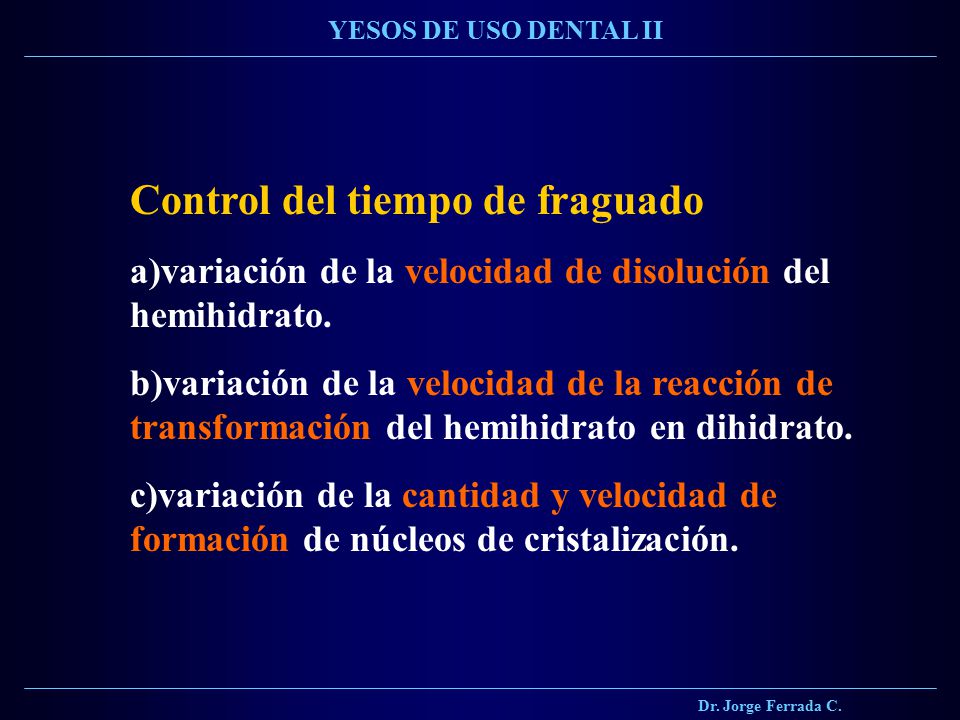

6 Control del tiempo de fraguado
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Control del tiempo de fraguado a)variación de la velocidad de disolución del hemihidrato. b)variación de la velocidad de la reacción de transformación del hemihidrato en dihidrato. c)variación de la cantidad y velocidad de formación de núcleos de cristalización.

7 ACELERADORES Y RETARDADORES
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II ACELERADORES Y RETARDADORES

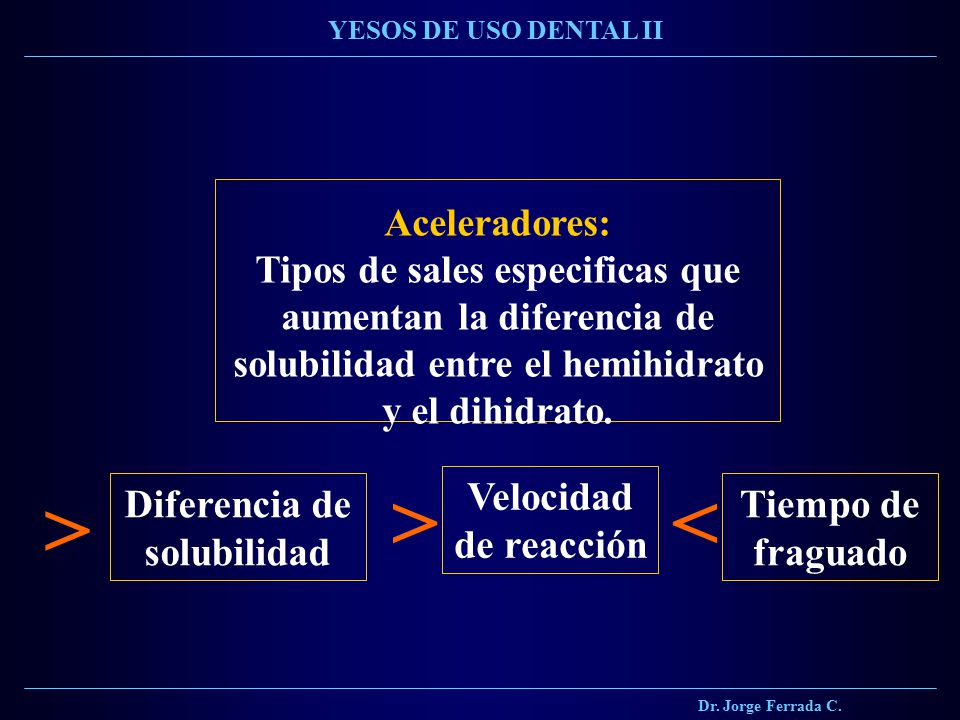

8 Diferencia de solubilidad
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Aceleradores: Tipos de sales especificas que aumentan la diferencia de solubilidad entre el hemihidrato y el dihidrato. > Velocidad de reacción < > Diferencia de solubilidad Tiempo de fraguado

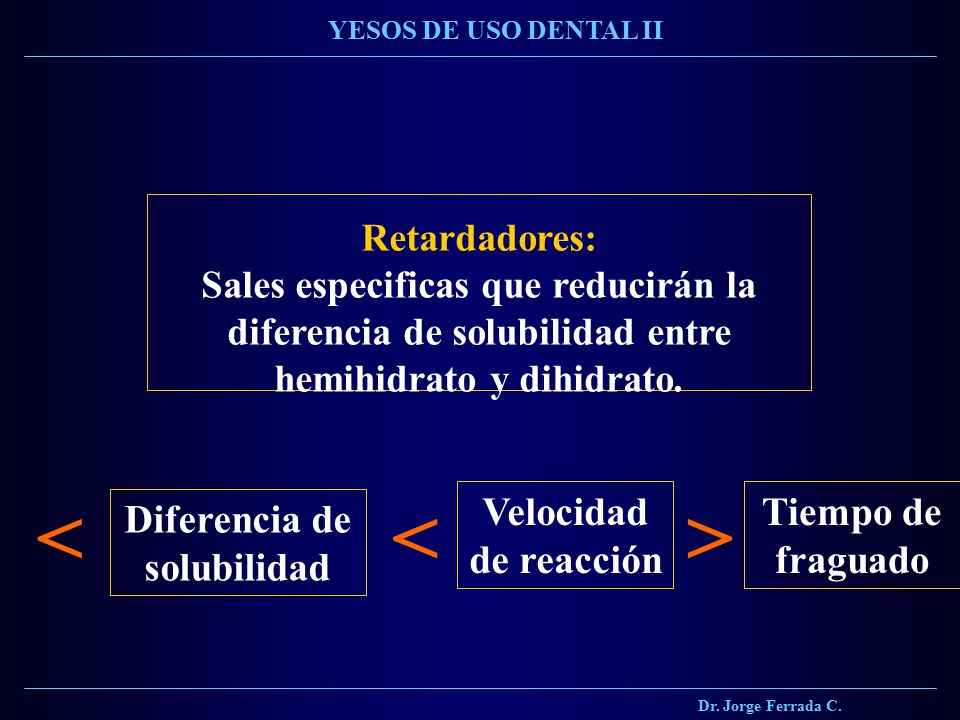

9 Diferencia de solubilidad
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Retardadores: Sales especificas que reducirán la diferencia de solubilidad entre hemihidrato y dihidrato. < < Velocidad de reacción > Tiempo de fraguado Diferencia de solubilidad

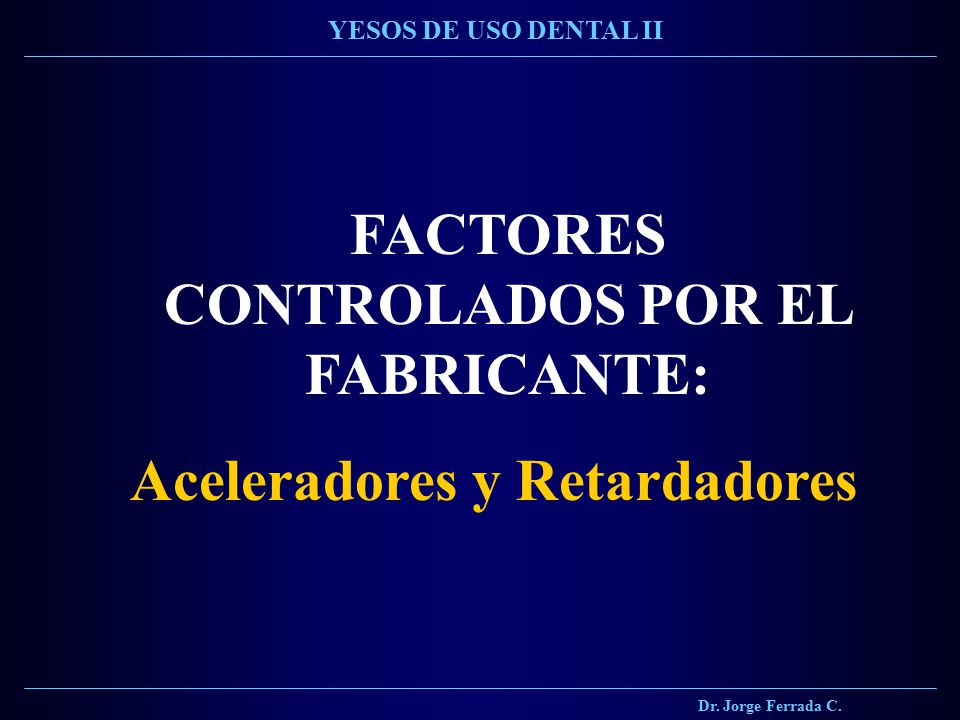

10 FACTORES CONTROLADOS POR EL FABRICANTE:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II FACTORES CONTROLADOS POR EL FABRICANTE: Aceleradores y Retardadores

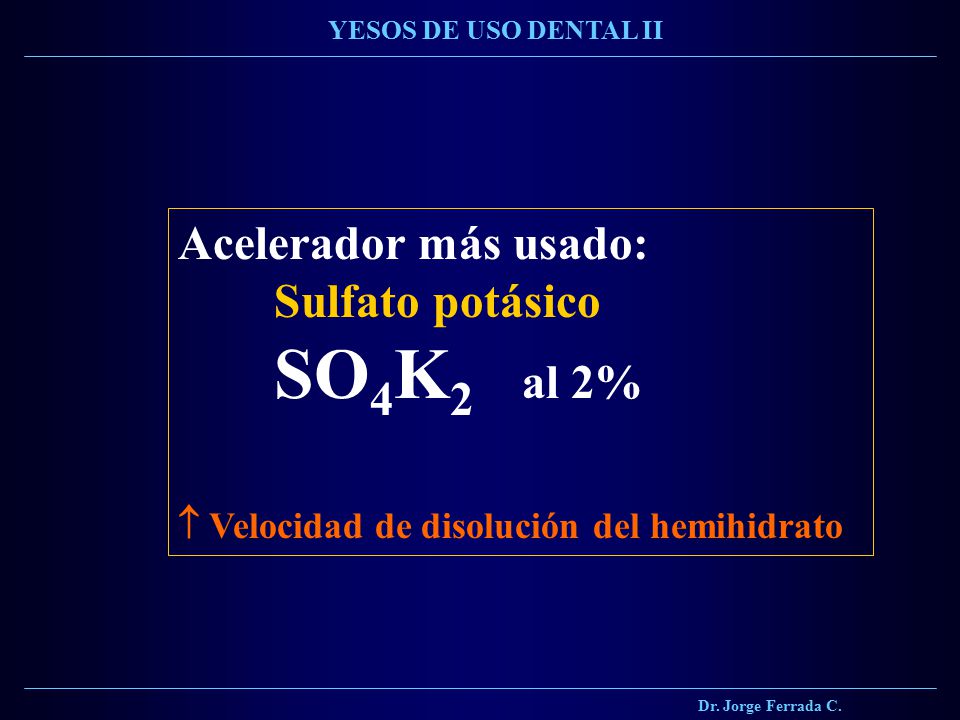

11 SO4K2 al 2% Acelerador más usado: Sulfato potásico
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Acelerador más usado: Sulfato potásico SO4K2 al 2%  Velocidad de disolución del hemihidrato

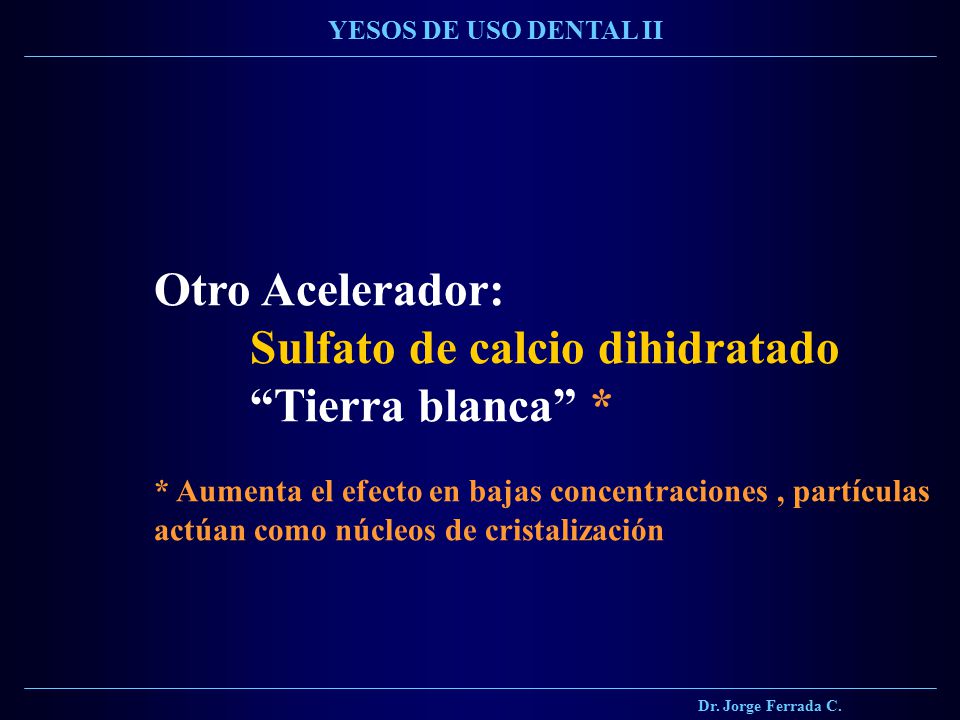

12 Sulfato de calcio dihidratado “Tierra blanca” *
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Otro Acelerador: Sulfato de calcio dihidratado “Tierra blanca” * * Aumenta el efecto en bajas concentraciones , partículas actúan como núcleos de cristalización

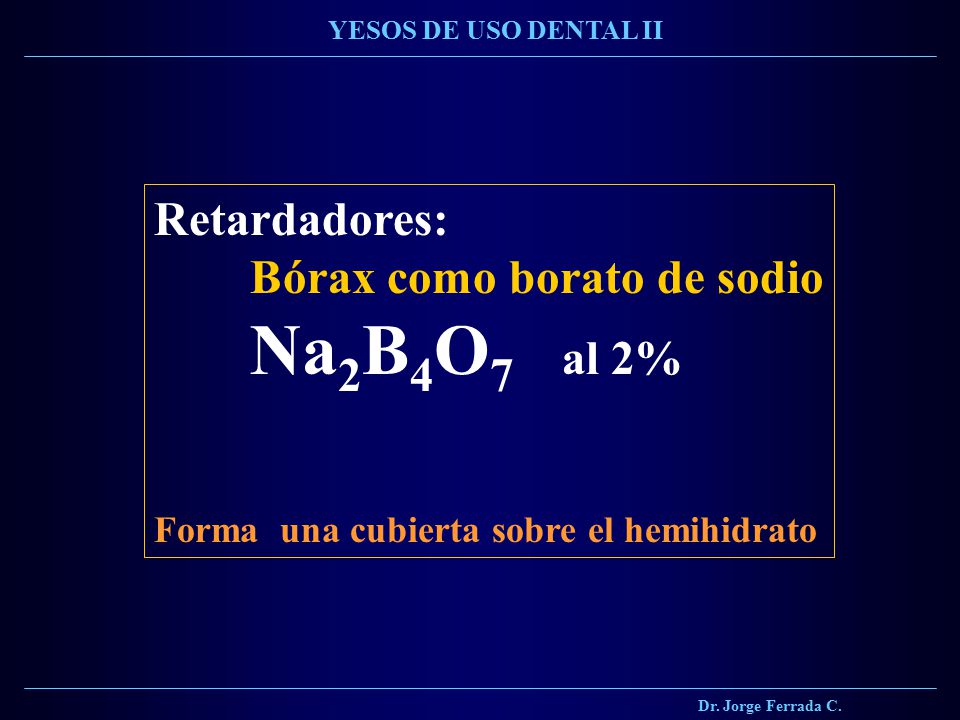

13 Na2B4O7 al 2% Retardadores: Bórax como borato de sodio
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Retardadores: Bórax como borato de sodio Na2B4O7 al 2% Forma una cubierta sobre el hemihidrato

14 FACTORES CONTROLADOS POR EL ODONTÓLOGO
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II FACTORES CONTROLADOS POR EL ODONTÓLOGO

15 Núcleos por unidad de volumen
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Proporción agua / polvo: < Núcleos por unidad de volumen > > = Tiempo de fraguado Agua

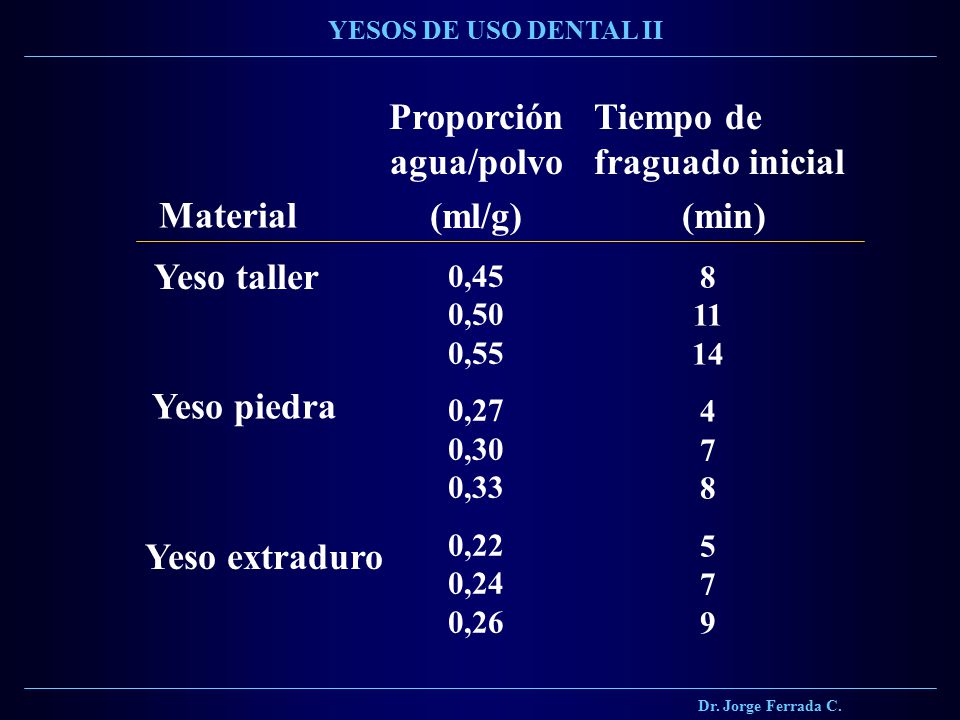

16 Proporción agua/polvo
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Proporción agua/polvo (ml/g) Tiempo de fraguado inicial (min) Material Yeso taller 0,45 0,50 0,55 0,27 0,30 0,33 0,22 0,24 0,26 8 11 14 4 7 5 9 Yeso piedra Yeso extraduro

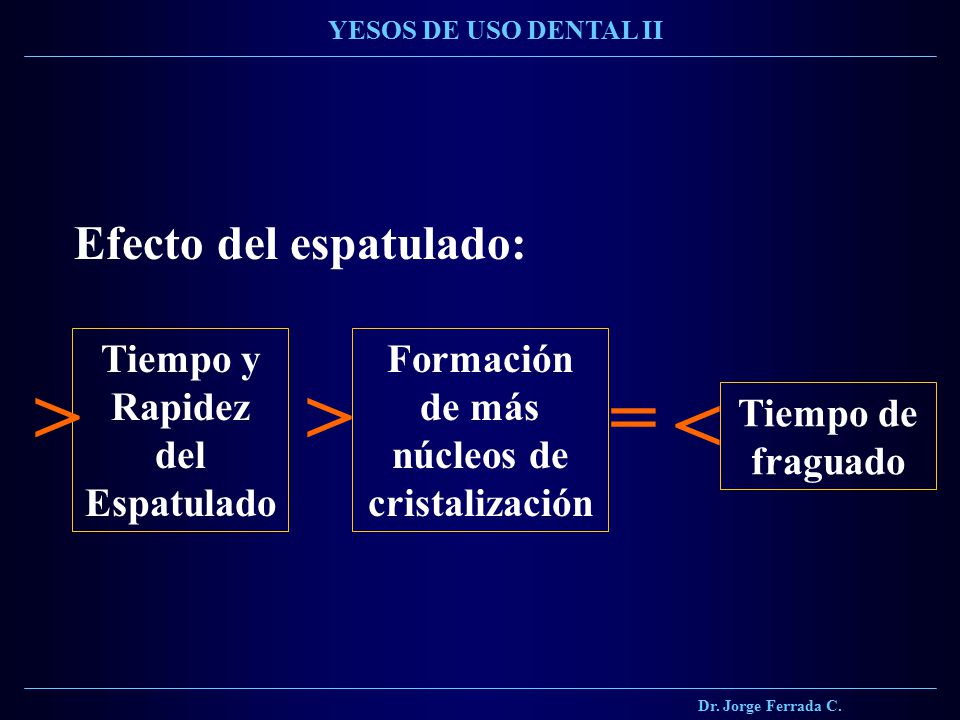

17 > > = < Efecto del espatulado:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Efecto del espatulado: Tiempo y Rapidez del Espatulado Formación de más núcleos de cristalización > > = < Tiempo de fraguado

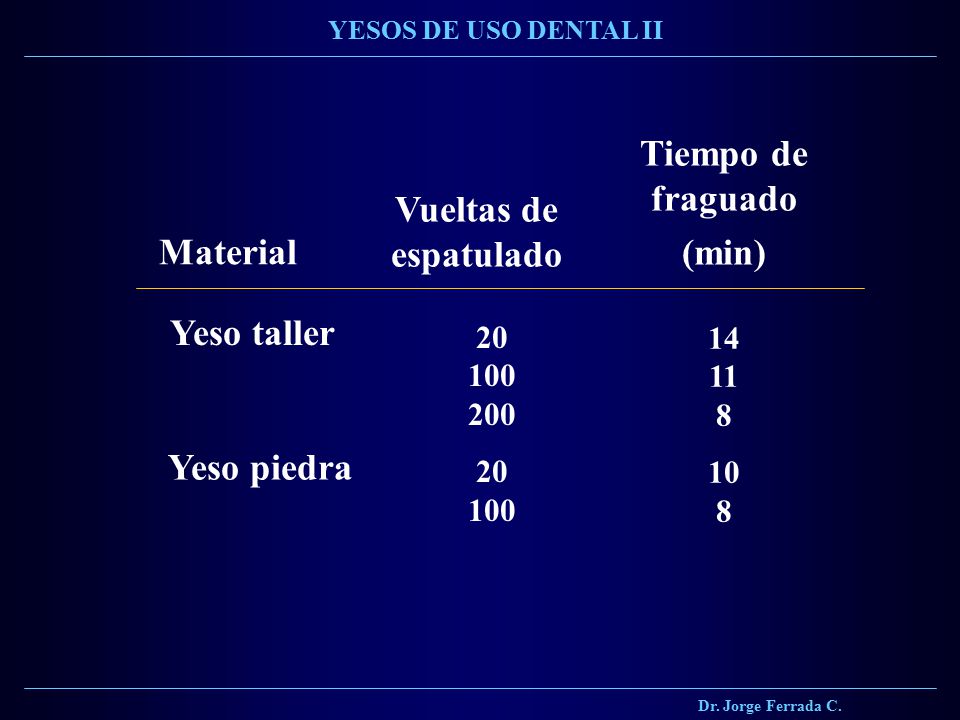

18 Tiempo de fraguado (min) Vueltas de espatulado Material Yeso taller
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Tiempo de fraguado (min) Vueltas de espatulado Material Yeso taller 20 100 200 14 11 8 10 Yeso piedra

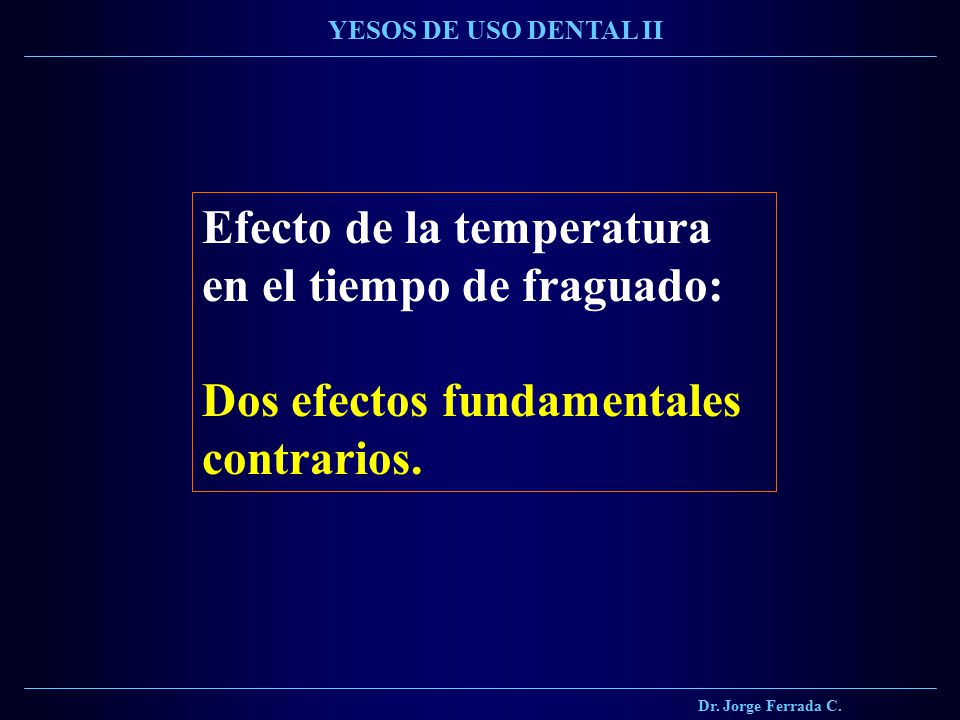

19 Efecto de la temperatura en el tiempo de fraguado:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Efecto de la temperatura en el tiempo de fraguado: Dos efectos fundamentales contrarios.

20 Diferencia de Solubilidad a T° Ambiente
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Diferencia de Solubilidad a T° Ambiente 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 20 40 60 80 100 120 140 160 180 200 220 Temperatura (°C) Porcentaje de Solubilidad Hemihidrato Dihidrato 4,5 1

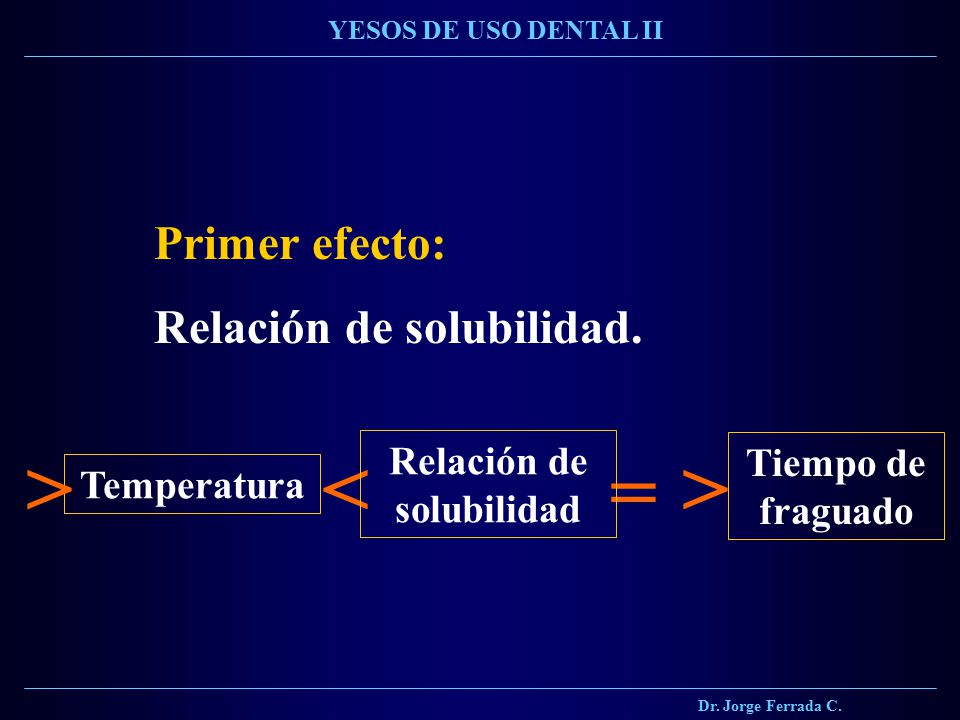

21 Relación de solubilidad
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Primer efecto: Relación de solubilidad. > < Relación de solubilidad = > Tiempo de fraguado Temperatura

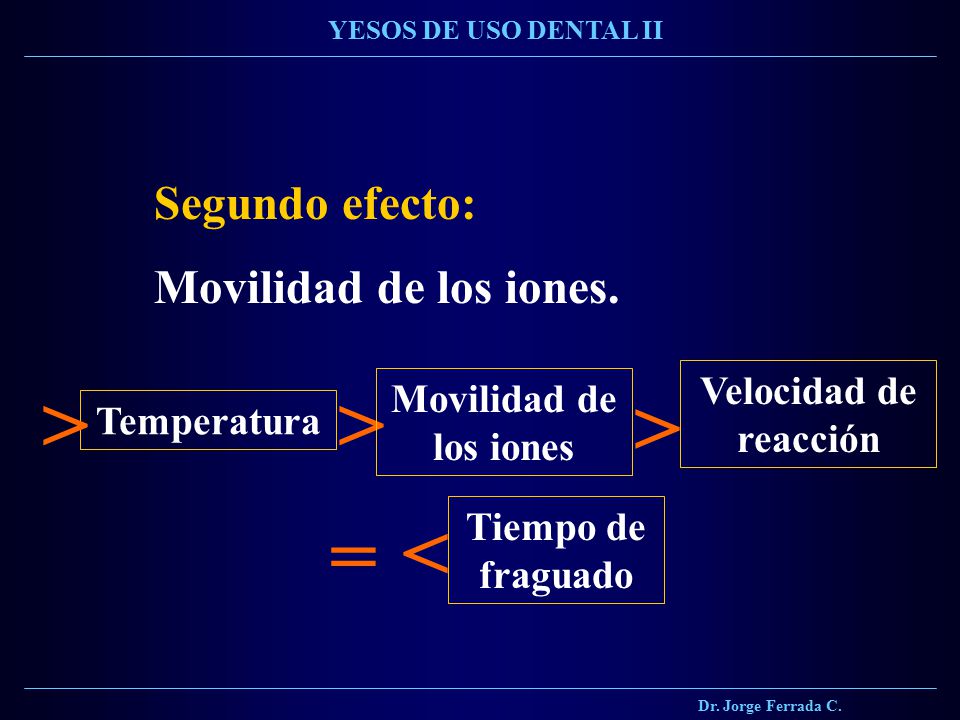

22 > > > = < Segundo efecto: Movilidad de los iones.
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Segundo efecto: Movilidad de los iones. Velocidad de reacción > > Movilidad de los iones > Temperatura = < Tiempo de fraguado

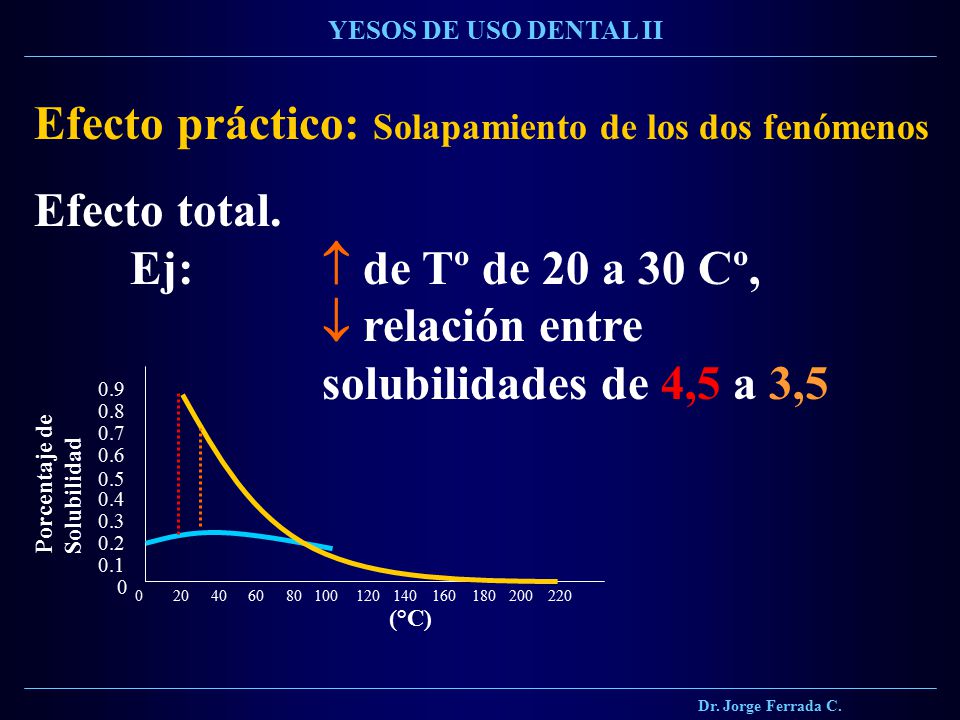

23 Efecto práctico: Solapamiento de los dos fenómenos Efecto total.
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Efecto práctico: Solapamiento de los dos fenómenos Efecto total. Ej:  de Tº de 20 a 30 Cº,  relación entre solubilidades de 4,5 a 3,5 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 20 40 60 80 100 120 140 160 180 200 220 (°C) Porcentaje de Solubilidad

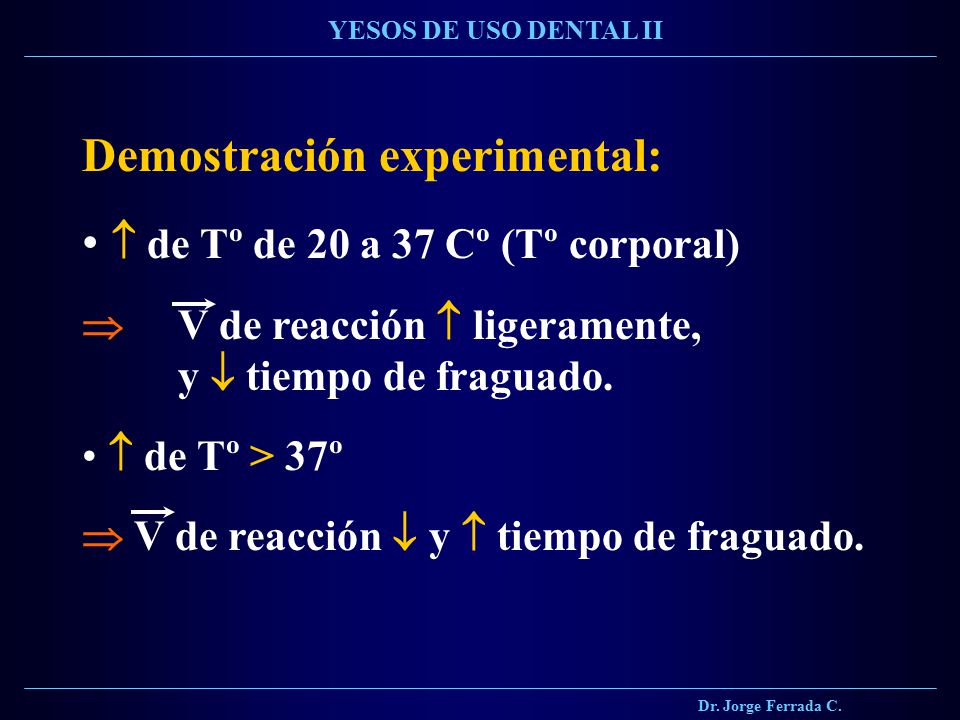

24 Demostración experimental:  de Tº de 20 a 37 Cº (Tº corporal)
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Demostración experimental:  de Tº de 20 a 37 Cº (Tº corporal)  V de reacción  ligeramente, y  tiempo de fraguado.  de Tº > 37º  V de reacción  y  tiempo de fraguado.

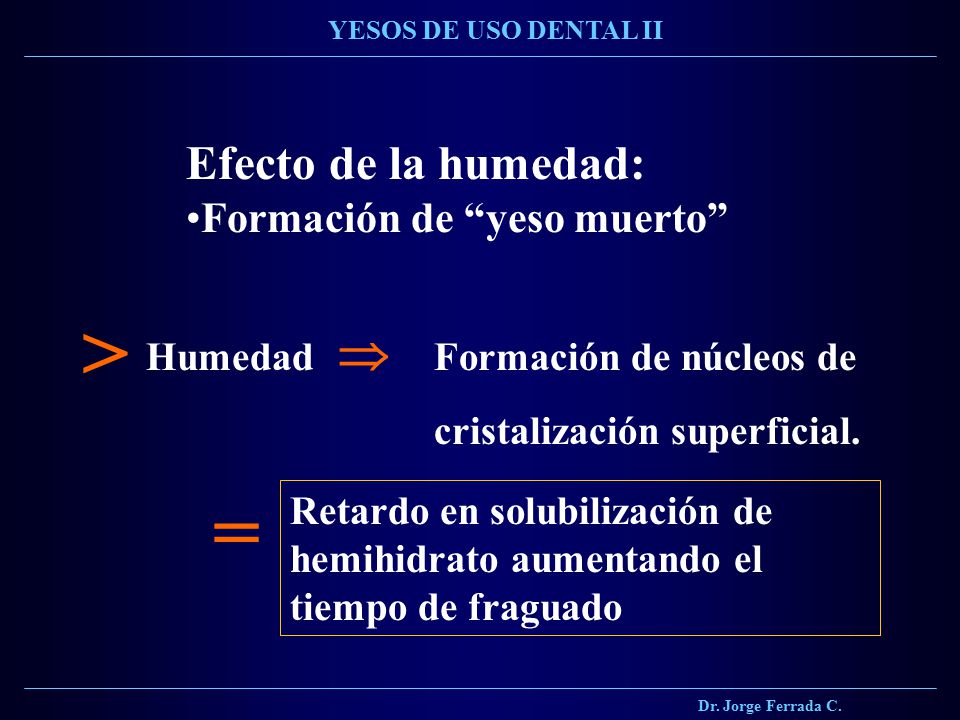

25 > = Efecto de la humedad: Formación de “yeso muerto”
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Efecto de la humedad: Formación de “yeso muerto” > Humedad  Formación de núcleos de cristalización superficial. = Retardo en solubilización de hemihidrato aumentando el tiempo de fraguado

26 RESISTENCIA A LA COMPRESIÓN: factores que la influyen
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II RESISTENCIA A LA COMPRESIÓN: factores que la influyen

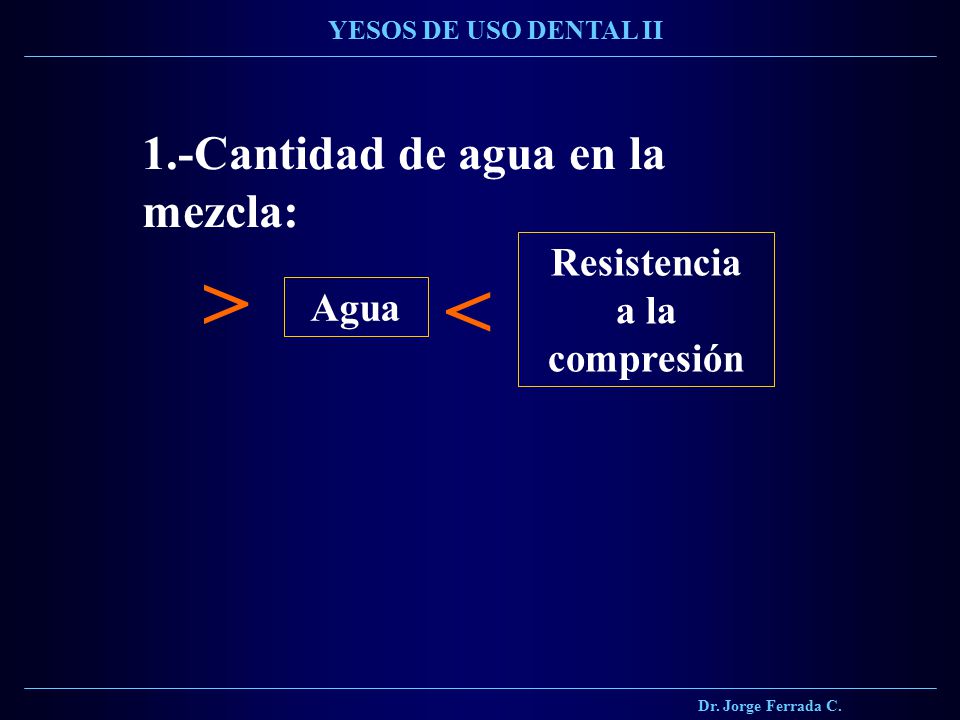

27 > < 1.-Cantidad de agua en la mezcla: Resistencia a la Agua
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II 1.-Cantidad de agua en la mezcla: Resistencia a la compresión > < Agua

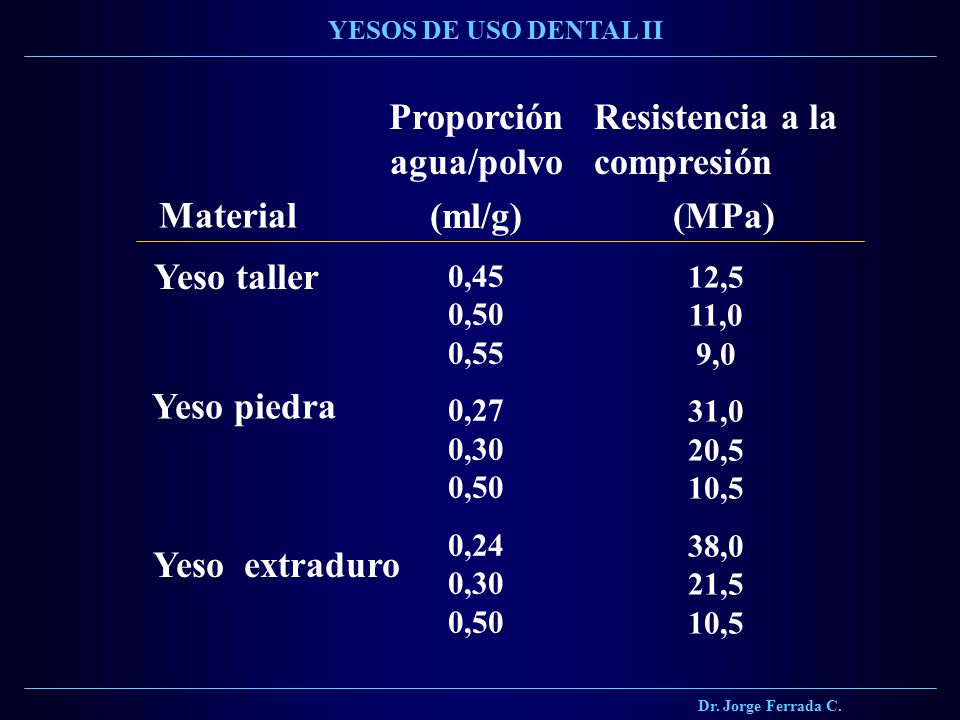

28 Proporción agua/polvo
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Proporción agua/polvo (ml/g) Resistencia a la compresión (MPa) Material Yeso taller 0,45 0,50 0,55 0,27 0,30 0,24 12,5 11,0 9,0 31,0 20,5 10,5 38,0 21,5 Yeso piedra Yeso extraduro

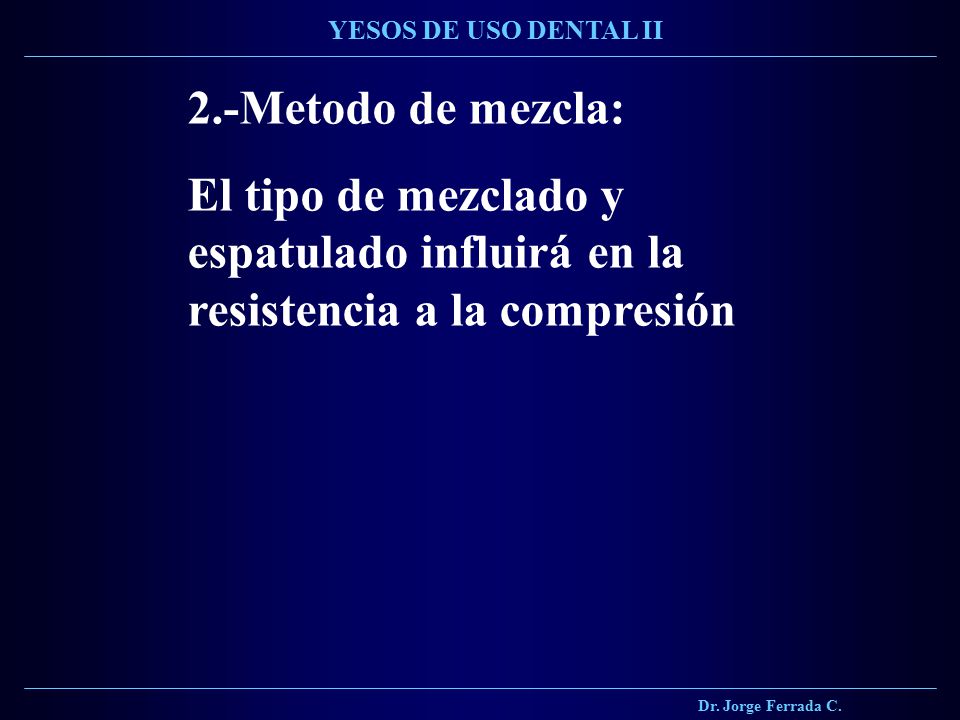

29 Dr. Jorge Ferrada C. YESOS DE USO DENTAL II 2.-Metodo de mezcla: El tipo de mezclado y espatulado influirá en la resistencia a la compresión

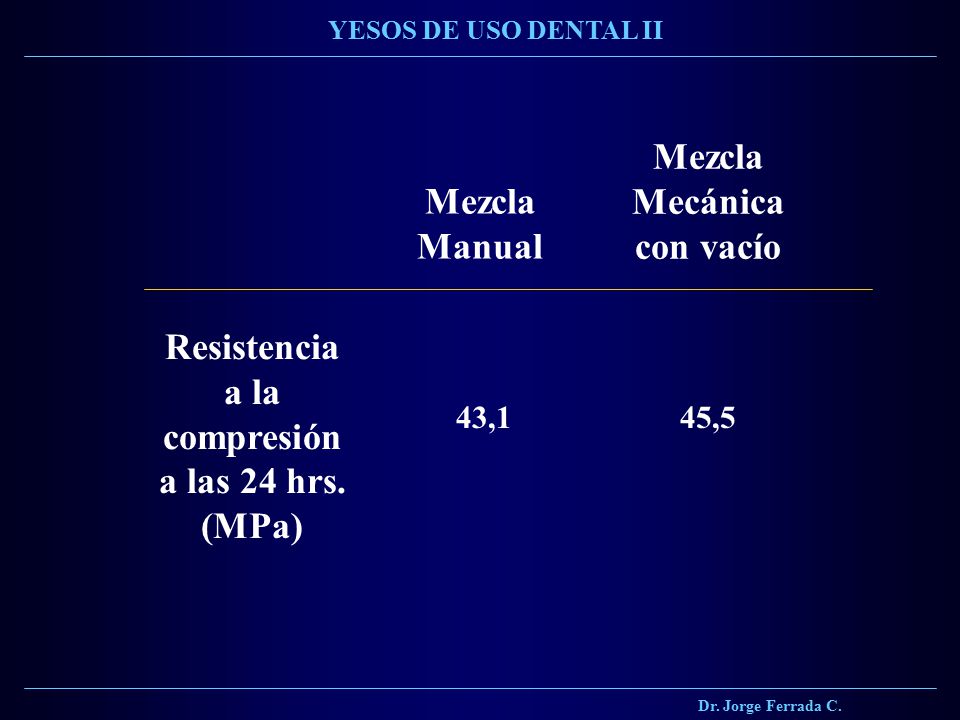

30 Mezcla Mecánica con vacío Mezcla Manual
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Mezcla Mecánica con vacío Mezcla Manual Resistencia a la compresión a las 24 hrs. (MPa) 43,1 45,5

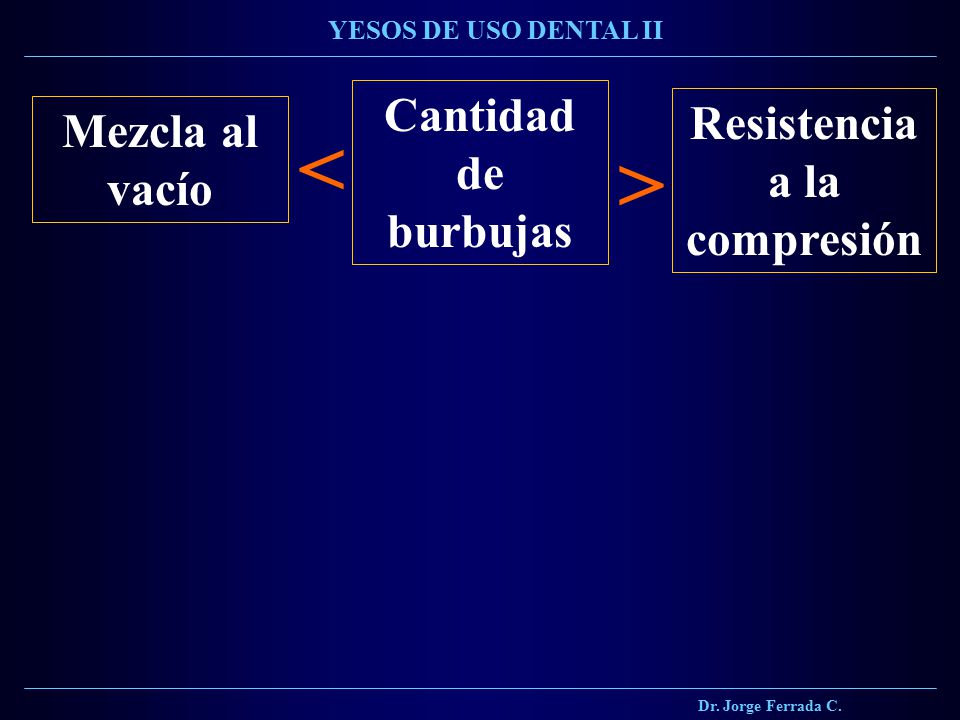

31 Resistencia a la compresión
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Cantidad de burbujas Resistencia a la compresión Mezcla al vacío < >

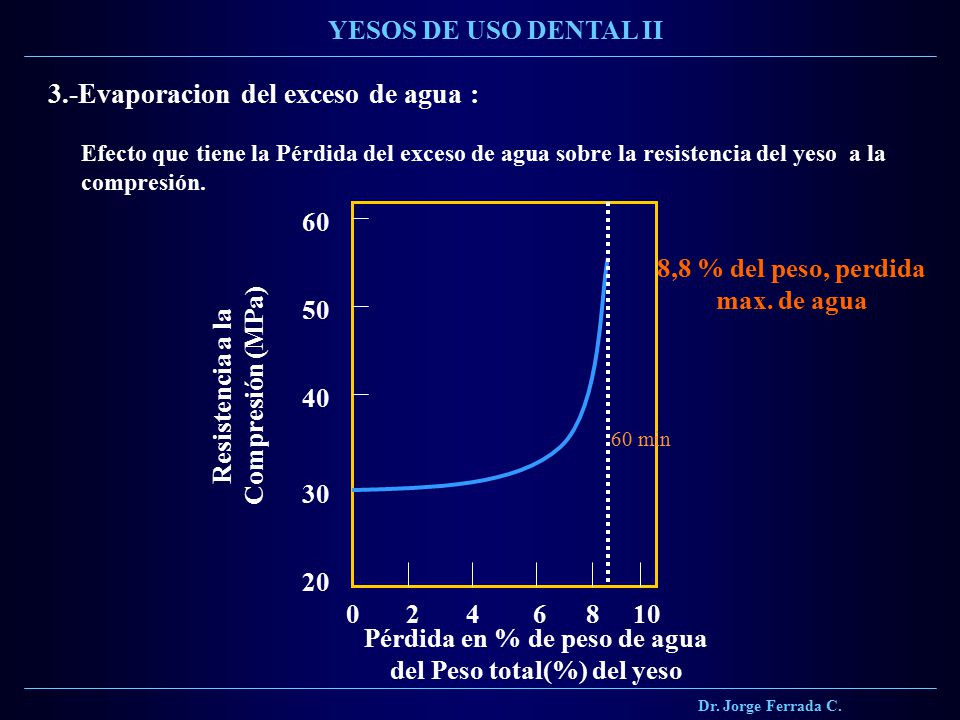

32 3.-Evaporacion del exceso de agua :
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II 3.-Evaporacion del exceso de agua : Efecto que tiene la Pérdida del exceso de agua sobre la resistencia del yeso a la compresión. 60 8,8 % del peso, perdida max. de agua 50 Resistencia a la Compresión (MPa) 40 60 min 30 20 Pérdida en % de peso de agua del Peso total(%) del yeso

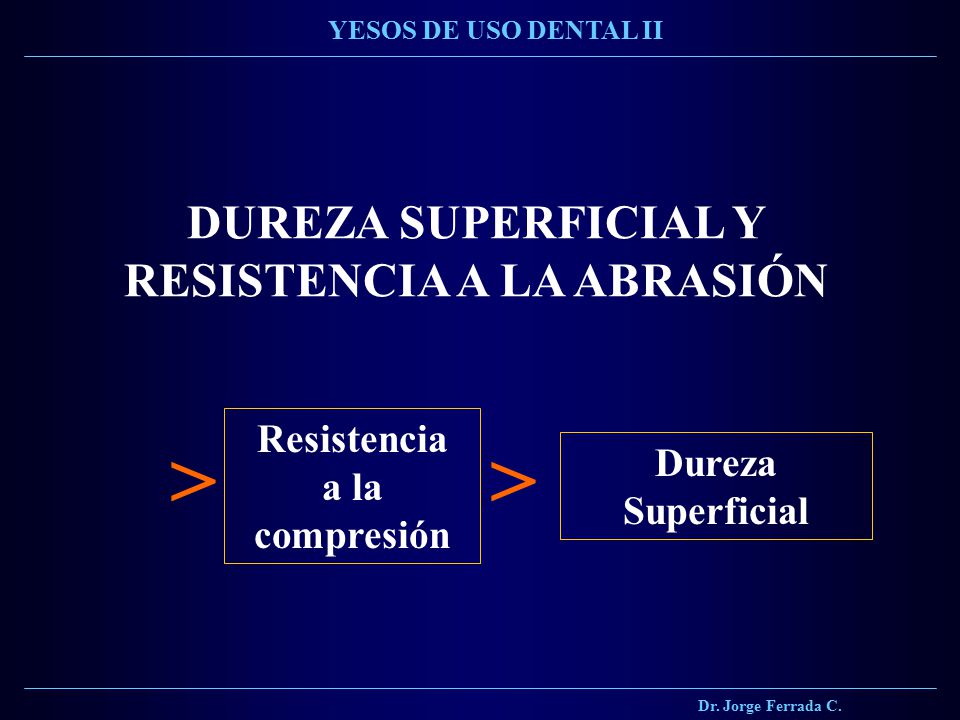

33 DUREZA SUPERFICIAL Y RESISTENCIA A LA ABRASIÓN
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II DUREZA SUPERFICIAL Y RESISTENCIA A LA ABRASIÓN Resistencia a la compresión > > Dureza Superficial

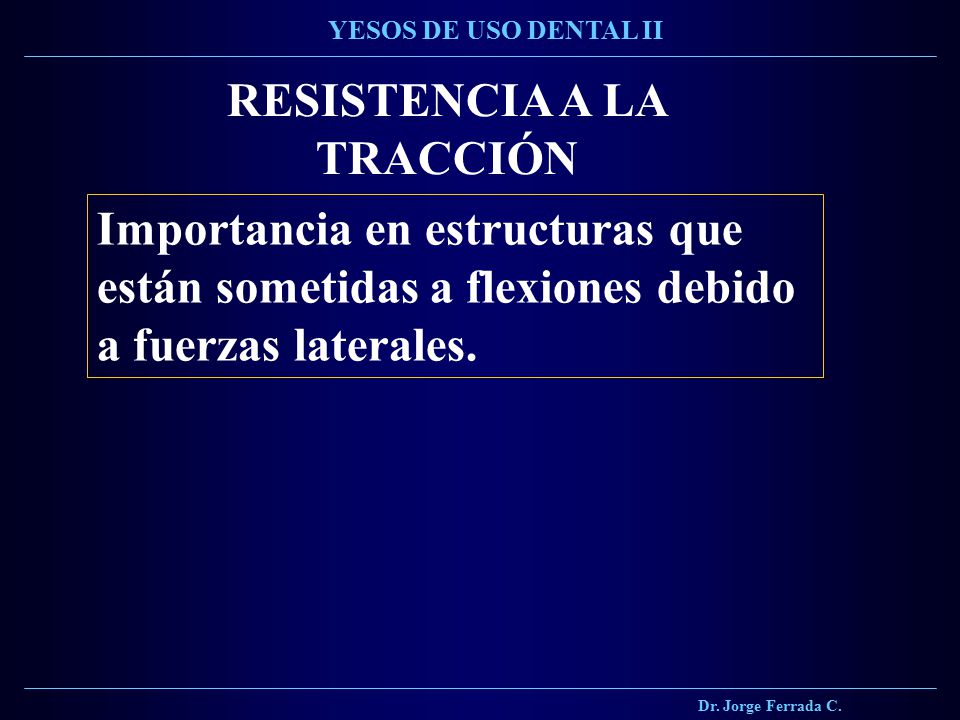

34 RESISTENCIA A LA TRACCIÓN
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II RESISTENCIA A LA TRACCIÓN Importancia en estructuras que están sometidas a flexiones debido a fuerzas laterales.

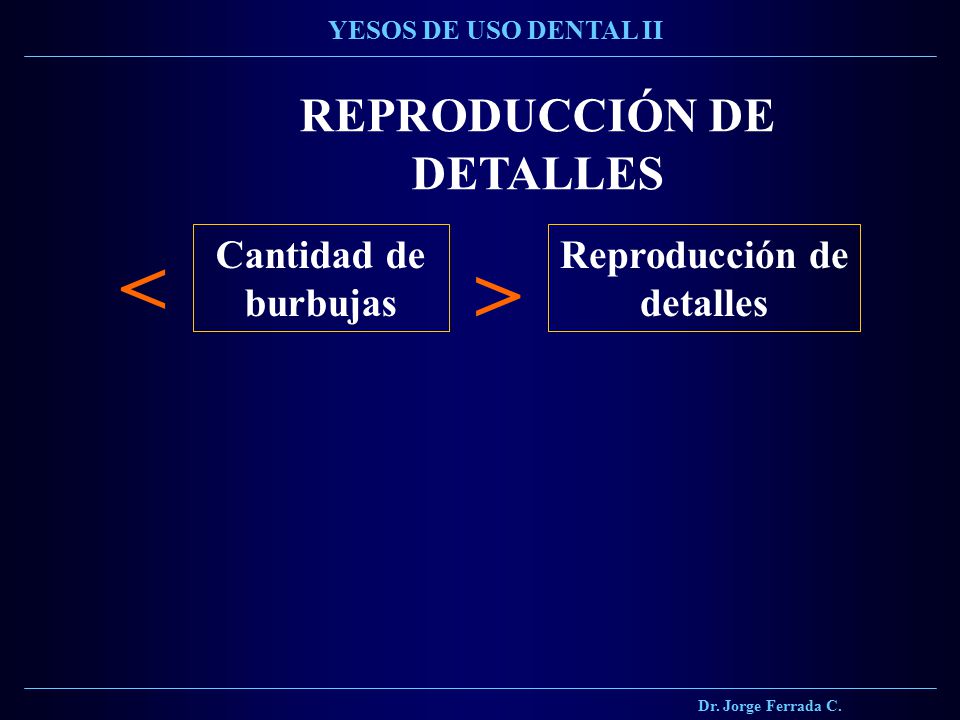

35 REPRODUCCIÓN DE DETALLES Reproducción de detalles
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II REPRODUCCIÓN DE DETALLES Cantidad de burbujas Reproducción de detalles < >

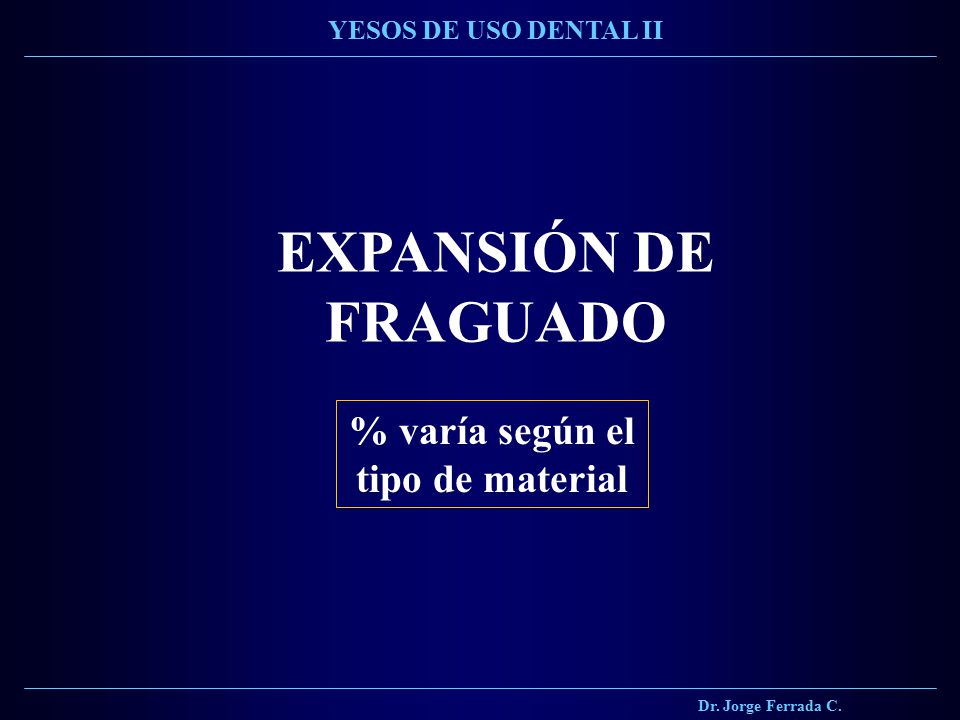

36 % varía según el tipo de material
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II EXPANSIÓN DE FRAGUADO % varía según el tipo de material

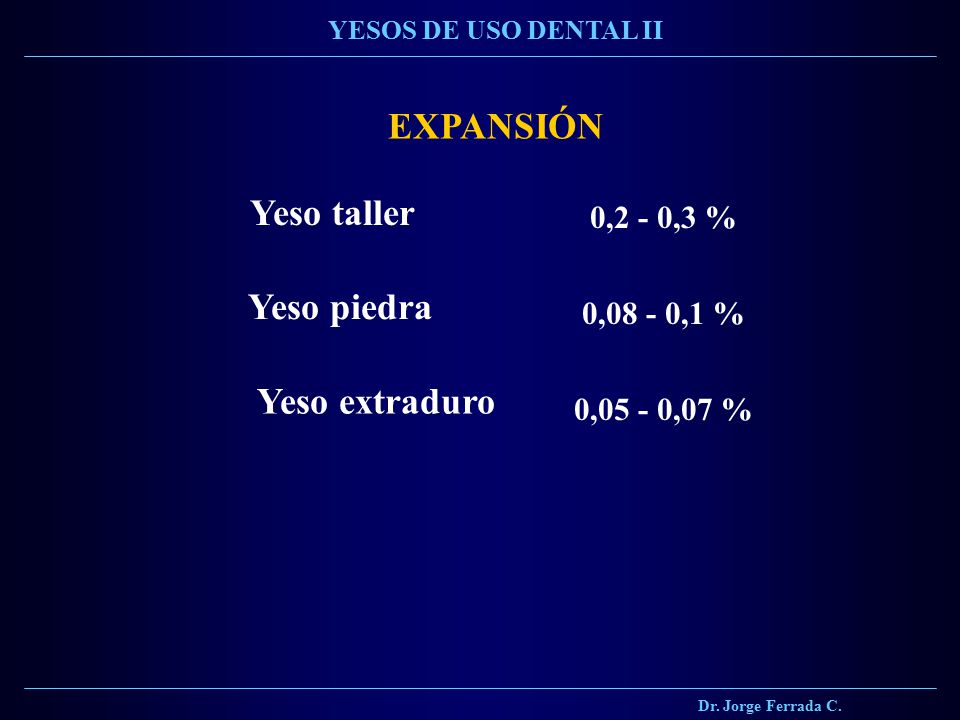

37 EXPANSIÓN Yeso taller Yeso piedra Yeso extraduro
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II EXPANSIÓN Yeso taller 0,2 - 0,3 % 0,08 - 0,1 % 0,05 - 0,07 % Yeso piedra Yeso extraduro

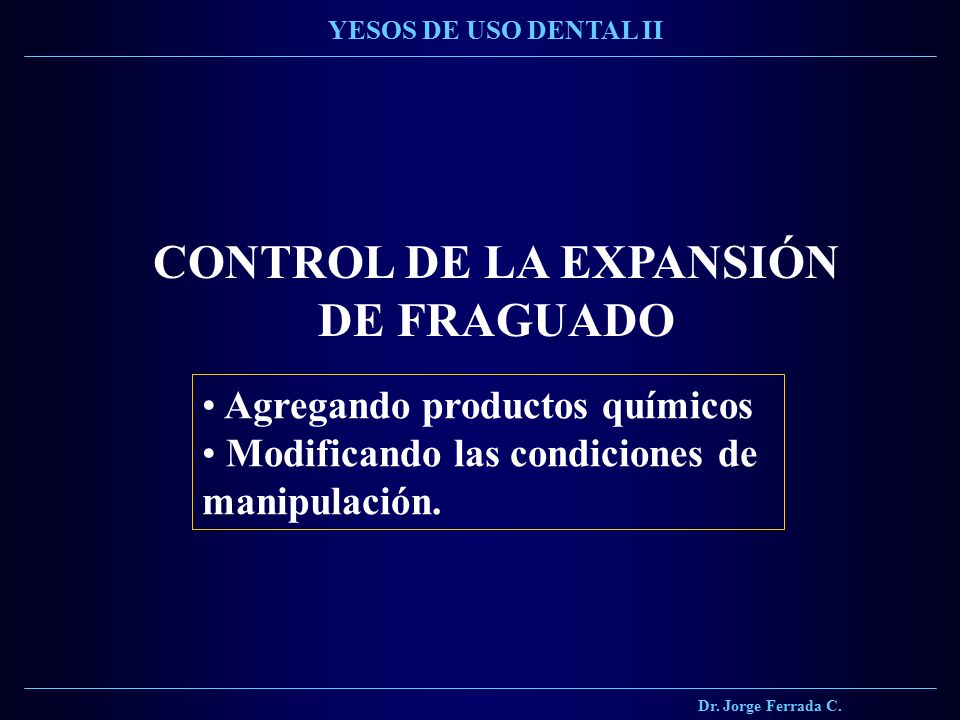

38 CONTROL DE LA EXPANSIÓN DE FRAGUADO
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II CONTROL DE LA EXPANSIÓN DE FRAGUADO Agregando productos químicos Modificando las condiciones de manipulación.

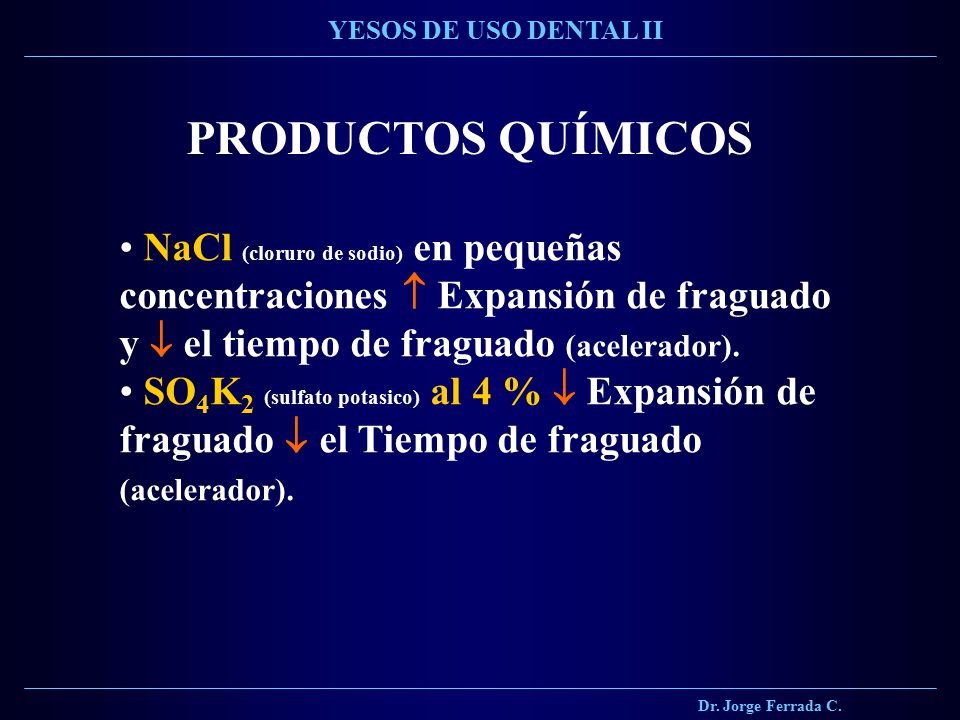

39 Dr. Jorge Ferrada C. YESOS DE USO DENTAL II PRODUCTOS QUÍMICOS NaCl (cloruro de sodio) en pequeñas concentraciones  Expansión de fraguado y  el tiempo de fraguado (acelerador). SO4K2 (sulfato potasico) al 4 %  Expansión de fraguado  el Tiempo de fraguado (acelerador).

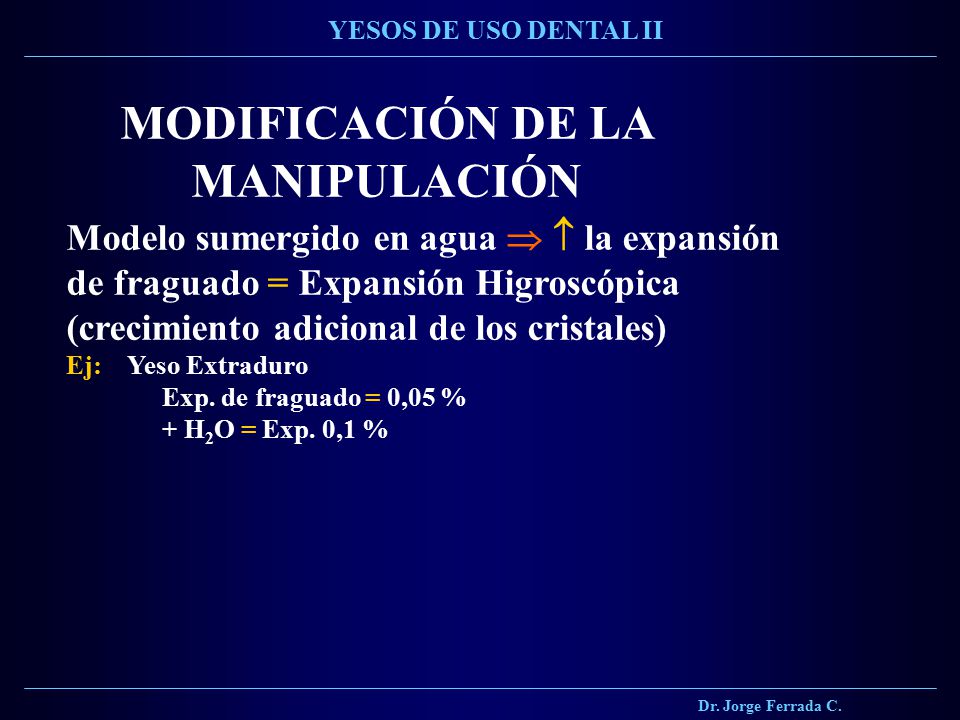

40 MODIFICACIÓN DE LA MANIPULACIÓN
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II MODIFICACIÓN DE LA MANIPULACIÓN Modelo sumergido en agua   la expansión de fraguado = Expansión Higroscópica (crecimiento adicional de los cristales) Ej: Yeso Extraduro Exp. de fraguado = 0,05 % + H2O = Exp. 0,1 %

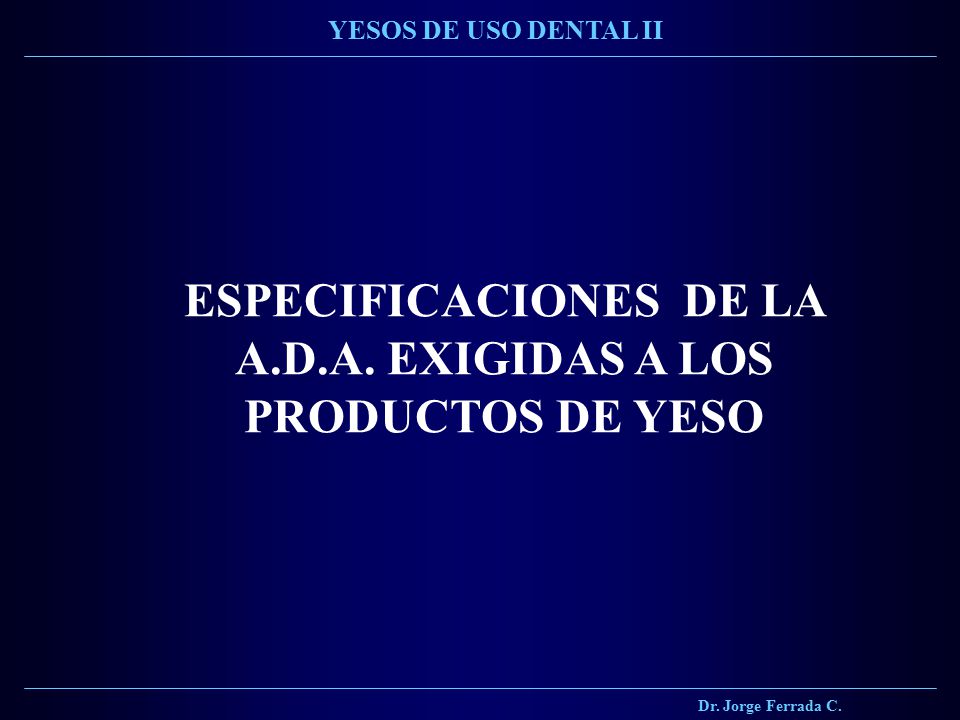

41 ESPECIFICACIONES DE LA A.D.A. EXIGIDAS A LOS PRODUCTOS DE YESO
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II ESPECIFICACIONES DE LA A.D.A. EXIGIDAS A LOS PRODUCTOS DE YESO

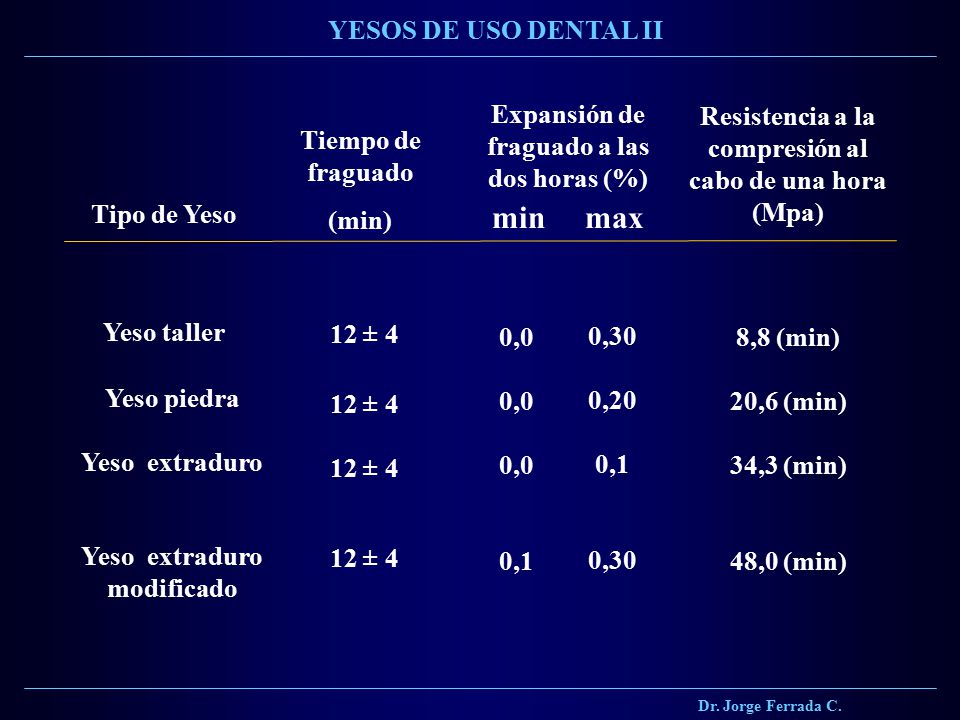

42 min max YESOS DE USO DENTAL II
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Expansión de fraguado a las dos horas (%) min max Resistencia a la compresión al cabo de una hora (Mpa) Tiempo de fraguado (min) Tipo de Yeso 12 ± 4 0,0 0,1 0,30 0,20 0,1 8,8 (min) 20,6 (min) 34,3 (min) 48,0 (min) Yeso taller Yeso piedra Yeso extraduro Yeso extraduro modificado

43 USOS E INDICACIONES DE LOS PRODUCTOS DE YESO
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II USOS E INDICACIONES DE LOS PRODUCTOS DE YESO

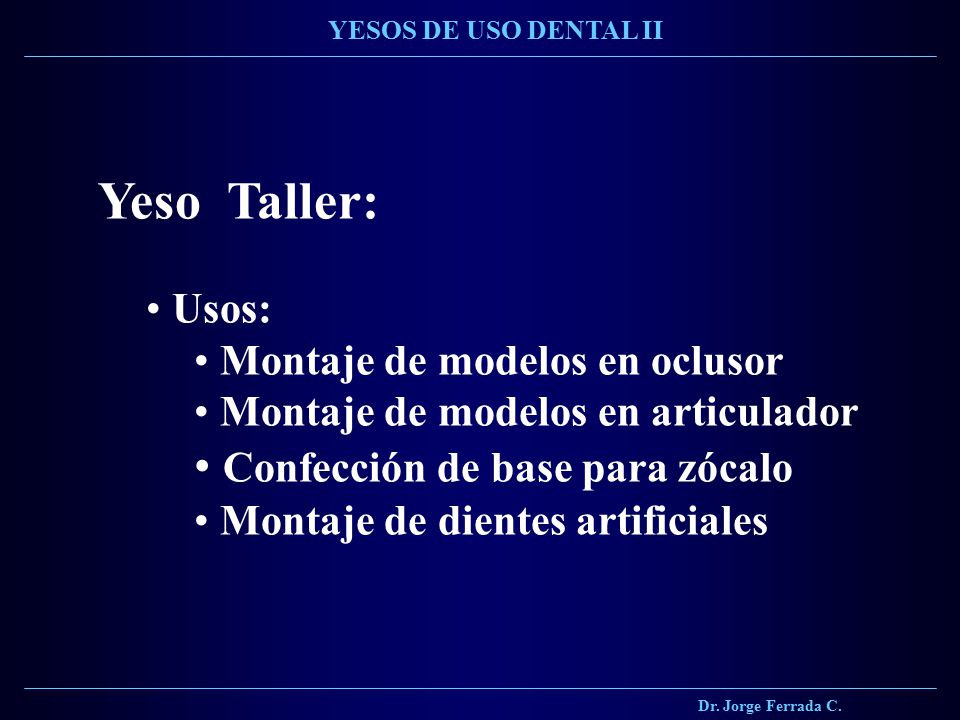

44 Yeso Taller: Confección de base para zócalo Usos:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Yeso Taller: Usos: Montaje de modelos en oclusor Montaje de modelos en articulador Confección de base para zócalo Montaje de dientes artificiales

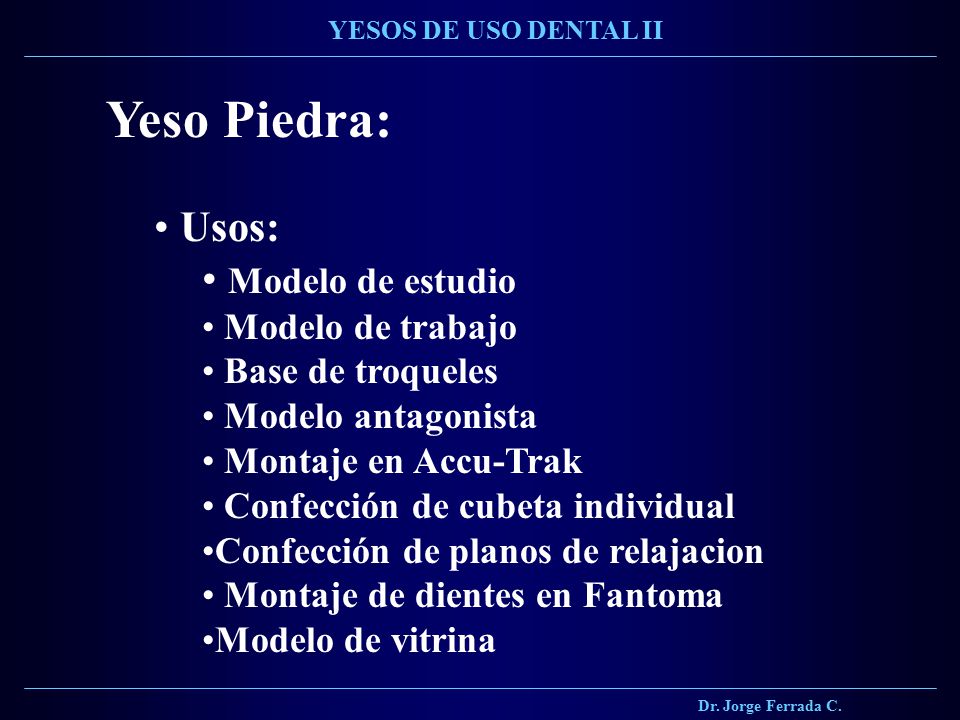

45 Yeso Piedra: Usos: Modelo de estudio Modelo de trabajo
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Yeso Piedra: Usos: Modelo de estudio Modelo de trabajo Base de troqueles Modelo antagonista Montaje en Accu-Trak Confección de cubeta individual Confección de planos de relajacion Montaje de dientes en Fantoma Modelo de vitrina

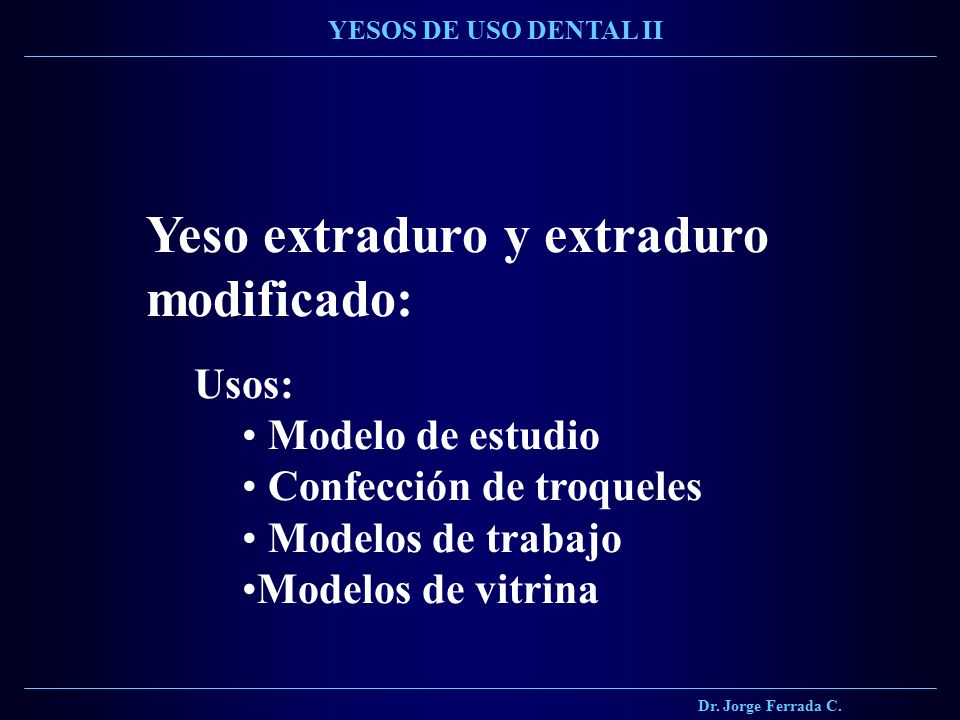

46 Yeso extraduro y extraduro modificado:
Dr. Jorge Ferrada C. YESOS DE USO DENTAL II Yeso extraduro y extraduro modificado: Usos: Modelo de estudio Confección de troqueles Modelos de trabajo Modelos de vitrina
