2. Materiales 2.1 Propiedades Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional. Objetivos: www.gphysics.net.

Presentación del tema: "2. Materiales 2.1 Propiedades Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional. Objetivos: www.gphysics.net."— Transcripción de la presentación:

1 2. Materiales 2.1 Propiedades Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional. Objetivos: www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Dr. Willy H. Gerber Instituto de Física Universidad Austral Valdivia, Chile

2 Tipo de materiales Compuestos Cerámicas (Porcelanas) Cementos Amalgama Oro Cera www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

3 Compuestos www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

4 Compuestos www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

5 Compuestos www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Composición Propiedades Propiedades pueden ser reguladas

6 Cerámicas www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Porcelanas – cerámica basada en Potasio y Silicato de Aluminio Cristales y poros Fase no cristalina Firmeza por detener rupturas en cristales y poros.

7 Cerámicas Propiedades física - Densidad 1.0 – 3.8 g/cm3 - Punto de fusión: -Alto 1288C – 1371C -Medio 1093C – 1268C -Bajo 871C – 1066C - Coeficiente de expansión térmica: 1-15 ppm/C Propiedades químicas -Baja Reactividad -Baja Absorción Propiedades mecánicas - Modulo de elasticidad bajo compresión 306 MPa - Modulo de elasticidad bajo tensión 30.6 MPa - Fácil ruptura y propagación de grietas (%EL < 1%) Propiedades biológicas - Inerte www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 1 psi = 6369 Pa !

8 Tipo de materiales www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Sintering Vitrificación (liquidificación de solo algunas partículas) Liquificación Fusión Composición Temperatura (C) Porcelanas dentales Liquido

9 Cemento dental www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Principal uso: sello de cavidades Estructura del Composite Partículas cerámicas Liquido in o orgánico Partículas residuales Matriz Polvo refuerza matriz

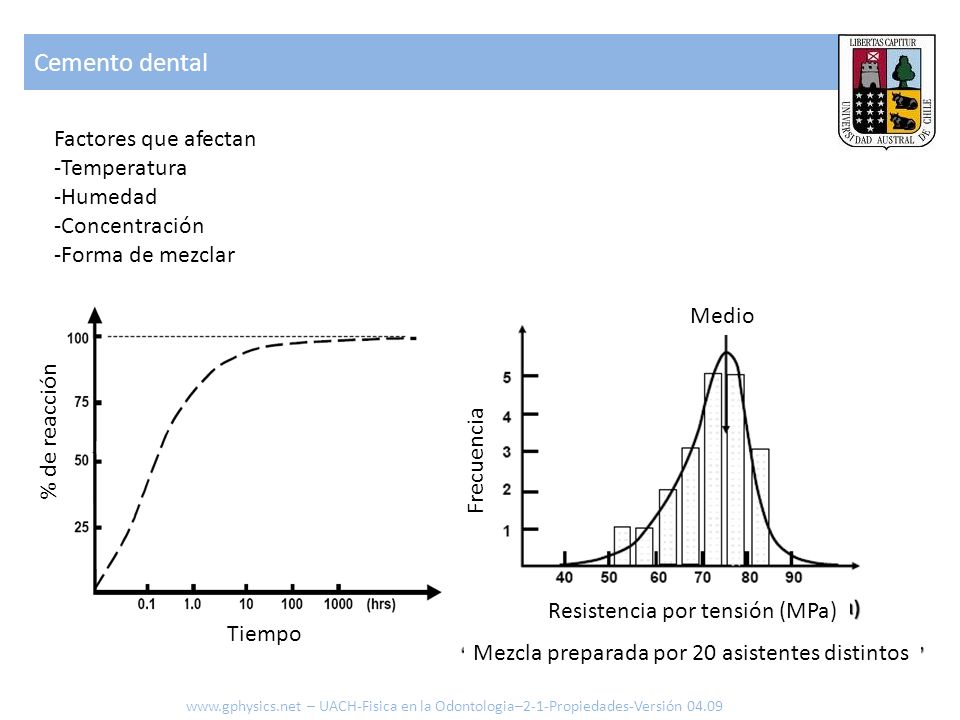

10 Cemento dental www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Factores que afectan -Temperatura -Humedad -Concentración -Forma de mezclar % de reacción Tiempo Frecuencia Mezcla preparada por 20 asistentes distintos Medio Resistencia por tensión (MPa)

11 Cementos dentales Propiedades física - Densidad - Punto de fusión - Coeficiente de expansión térmica Propiedades químicas - Baja Reactividad - Baja Absorción Propiedades mecánicas - Modulo de elasticidad bajo compresión 75 MPa - Modulo de elasticidad bajo tensión - Fácil ruptura y propagación de grietas Propiedades biológicas -Inerte -Varia en pH 2 (inicio), 4.2 (3 min) 6 (1 hora) a 7 (48 horas) www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

12 Cementos dentales www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Resistencia relativa (%) Porosidad (%)

13 Amalgama www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Bajo Cobre (tratamiento de caries): Alto Cobre (tratamiento de cavidades):

14 Amalgama www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Ag Sn Cu Zn In Pd

15 Cementos dentales Propiedades mecánicas -Modulo de elasticidad, bajo compresión -Bajo cobre 380 MPa -Alto cobre 414 MPa -Modulo de elasticidad, bajo tensión -Bajo cobre 51.0 MPa -Alto cobre 38.2 MPa -Flujo de corto plazo < 5 hrs -Bajo cobre 1-3% -Alto cobre <1% -Flujo de mediano plazo 3 a 24 horas -Bajo cobre 1% -Alto cobre <1% www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Propiedades física -Densidad -Punto de fusión -Coeficiente de expansión térmica -25 ppm/C (diente 9-11 ppm/C) -Estabilidad clínica -Bajo cobre 4- 5 años -Alto cobre 8-12 años Propiedades químicas -Baja Reactividad -Baja Absorción Propiedades biológicas - Peligro por mercurio, limite: 50 μg/m3

16 Fallas por corrosión www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 (1) Corrosión Galvánica (2) Corrosión estructural (corrosión galvánica localizada) (3) Corrosión por concentración (4) Corrosión por tensión Formación de placa Superficie limpia Alto potencial O2 (catódico) Formación de placa bajo potencial O2 (anódico)

17 Fallas por corrosión www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 [Sn-Hg] ---> [Sn] + saliva ---> [Sn-O-Cl] (soluble) ---> [Sn] + saliva ---> [Sn-O] (insoluble) ---> [Hg] + [Ag-Sn] ---> [Ag-Hg] + [Sn-Hg] Amalgama de bajo cobre Amalgama de alto cobre Amalgama se vuelve esponja [Cu-Sn] ---> [Sn] + saliva ---> [Sn-O-Cl] (soluble) ---> [Sn] + saliva ---> [Sn-O] (insoluble) ---> [Cu] + saliva ---> [Cu-Cl] (soluble) Amalgama se daña en la superficie

18 Problema ambiental: niéveles de Mercurio www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Año Contenido de mercurio (% del peso)

19 Tratamiento de la superficie www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Superficies original Terminado grueso Terminado fino Pulido

20 Otros materiales: Cera www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Composición (%) Temperatura (C) Liquido Liquido + Solido Solido Derretimiento completo Solidificación completa

21 Otros materiales: Cera www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09 Temperatura (C) Expansión (%)

22 Contacto Dr. Willy H. Gerber wgerber@gphysics.net Instituto de Física Universidad Austral de Chile Campus Isla Teja Casilla 567, Valdivia, Chile www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09
