1 Trazado de Isobaras

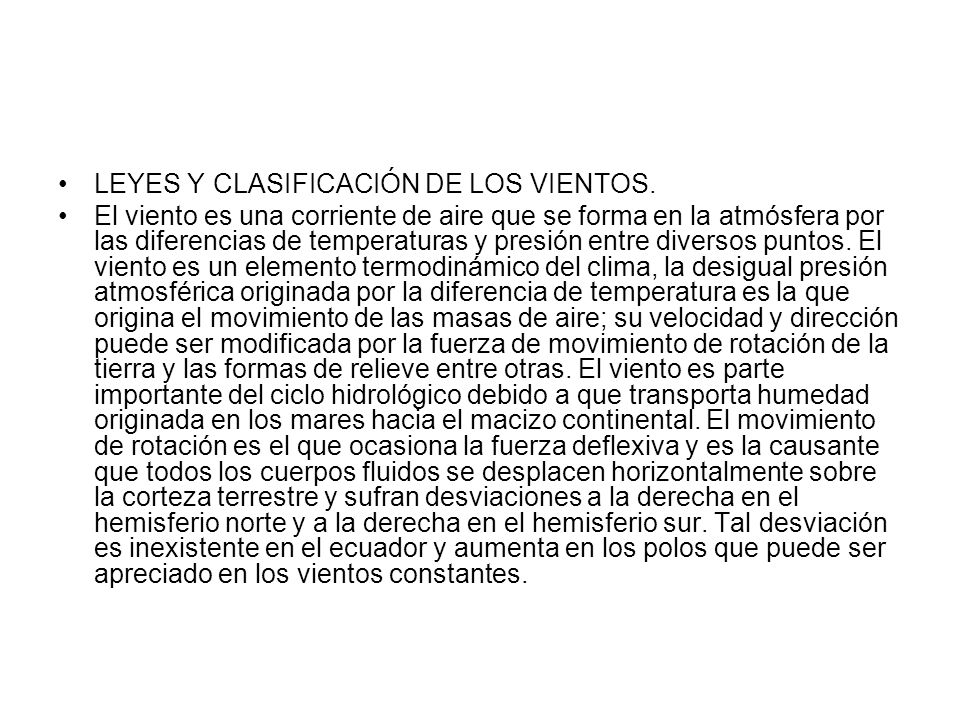

2 LEYES Y CLASIFICACIÓN DE LOS VIENTOS.
El viento es una corriente de aire que se forma en la atmósfera por las diferencias de temperaturas y presión entre diversos puntos. El viento es un elemento termodinámico del clima, la desigual presión atmosférica originada por la diferencia de temperatura es la que origina el movimiento de las masas de aire; su velocidad y dirección puede ser modificada por la fuerza de movimiento de rotación de la tierra y las formas de relieve entre otras. El viento es parte importante del ciclo hidrológico debido a que transporta humedad originada en los mares hacia el macizo continental. El movimiento de rotación es el que ocasiona la fuerza deflexiva y es la causante que todos los cuerpos fluidos se desplacen horizontalmente sobre la corteza terrestre y sufran desviaciones a la derecha en el hemisferio norte y a la derecha en el hemisferio sur. Tal desviación es inexistente en el ecuador y aumenta en los polos que puede ser apreciado en los vientos constantes.

3 Leyes de los vientos 1ª. Los vientos circula desde las regiones de alta presión hacia las de baja presión( Ley de Buys Ballot) 2ª . Por efecto de la rotación de la tierra, los vientos se desvían a la derecha en el hemisferio norte y hacia la izquierda en el hemisferio sur ( Ley de ferrel ). 3ª. La velocidad del viento está en razón directa con la diferencia de presión entre los cuales sopla ( Ley de stephenson ) . Los vientos se clasifican en regulares o constantes, en periódicos e Irregulares y cada uno de ellos se encuentra subdividido; los regulares en Alisios, contralisios y polares, los periódicos en monzones y brisas mientras que los irregulares en Ciclones tropicales, tornados, trombas locales.

4

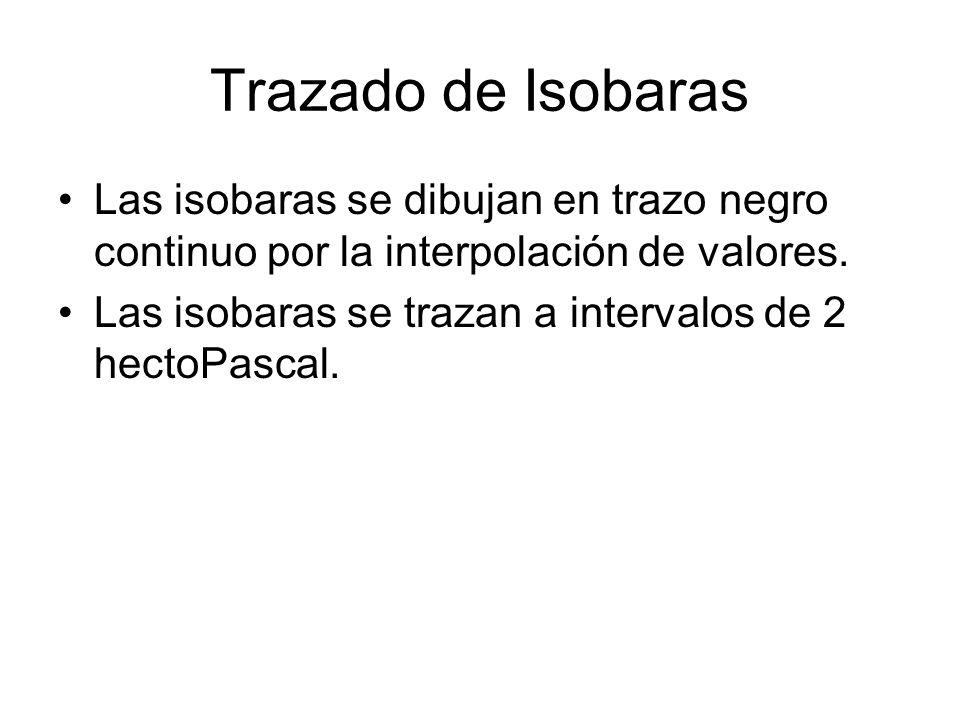

5 Trazado de Isobaras Las isobaras se dibujan en trazo negro continuo por la interpolación de valores. Las isobaras se trazan a intervalos de 2 hectoPascal.

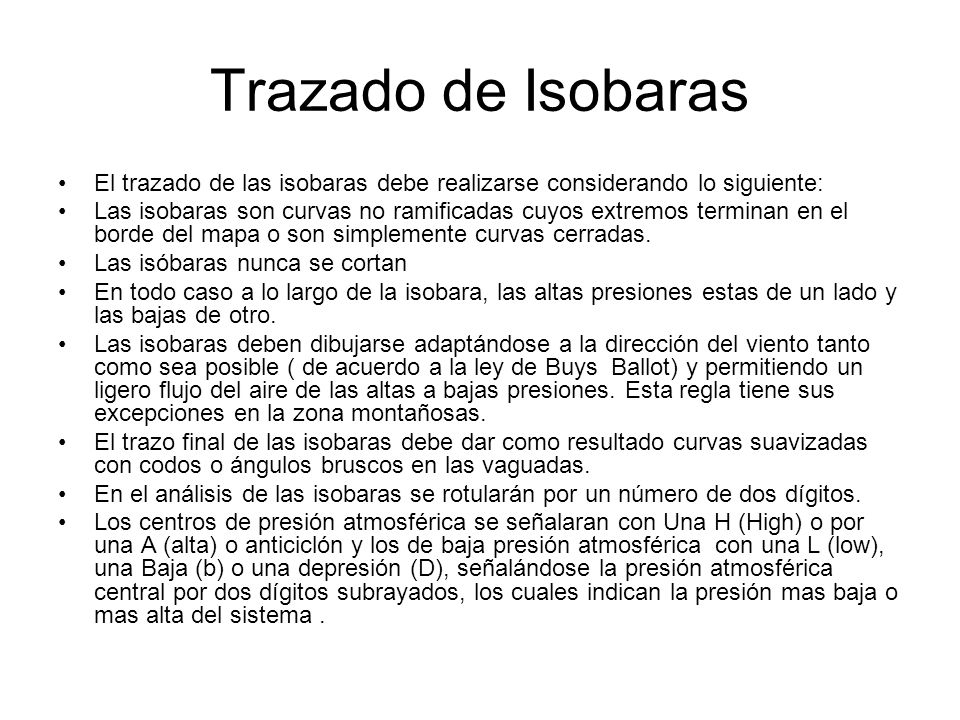

6 Trazado de Isobaras El trazado de las isobaras debe realizarse considerando lo siguiente: Las isobaras son curvas no ramificadas cuyos extremos terminan en el borde del mapa o son simplemente curvas cerradas. Las isóbaras nunca se cortan En todo caso a lo largo de la isobara, las altas presiones estas de un lado y las bajas de otro. Las isobaras deben dibujarse adaptándose a la dirección del viento tanto como sea posible ( de acuerdo a la ley de Buys Ballot) y permitiendo un ligero flujo del aire de las altas a bajas presiones. Esta regla tiene sus excepciones en la zona montañosas. El trazo final de las isobaras debe dar como resultado curvas suavizadas con codos o ángulos bruscos en las vaguadas. En el análisis de las isobaras se rotularán por un número de dos dígitos. Los centros de presión atmosférica se señalaran con Una H (High) o por una A (alta) o anticiclón y los de baja presión atmosférica con una L (low), una Baja (b) o una depresión (D), señalándose la presión atmosférica central por dos dígitos subrayados, los cuales indican la presión mas baja o mas alta del sistema .

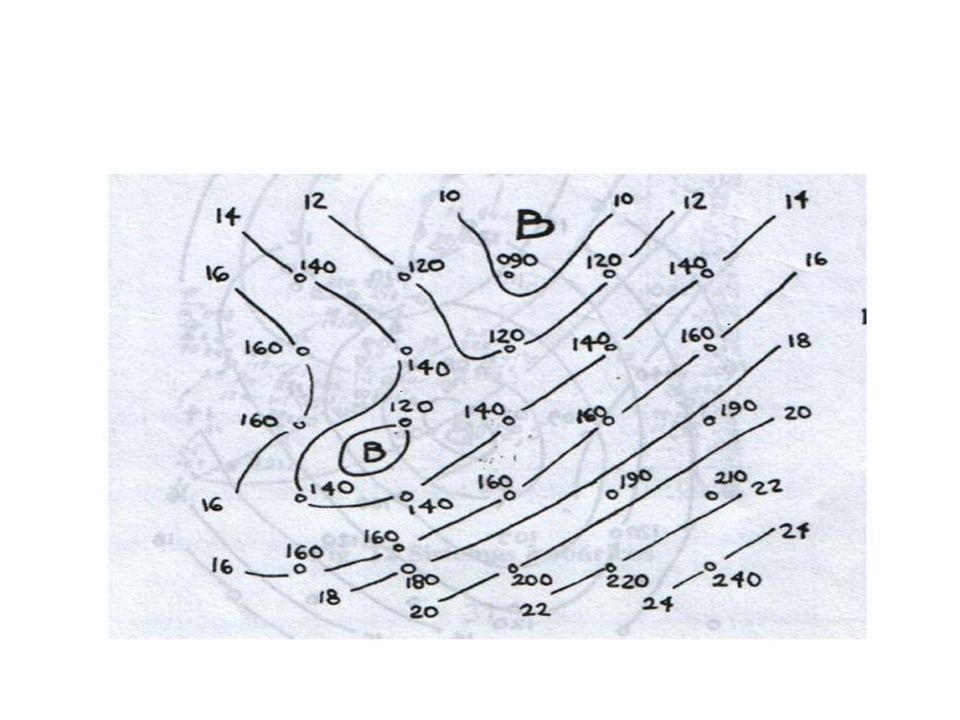

7

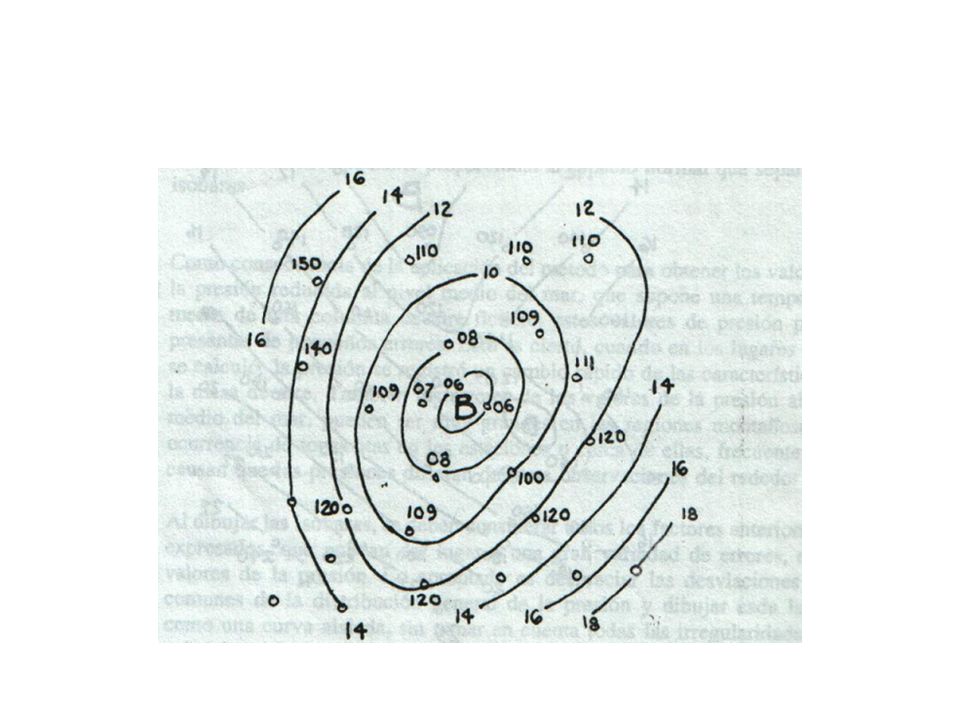

8

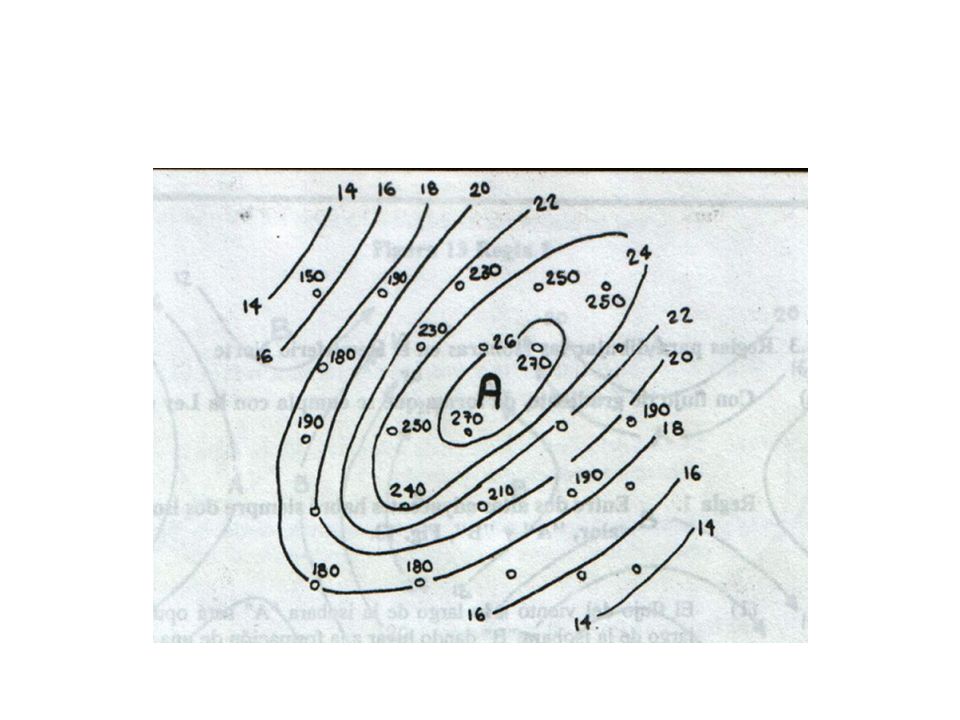

9

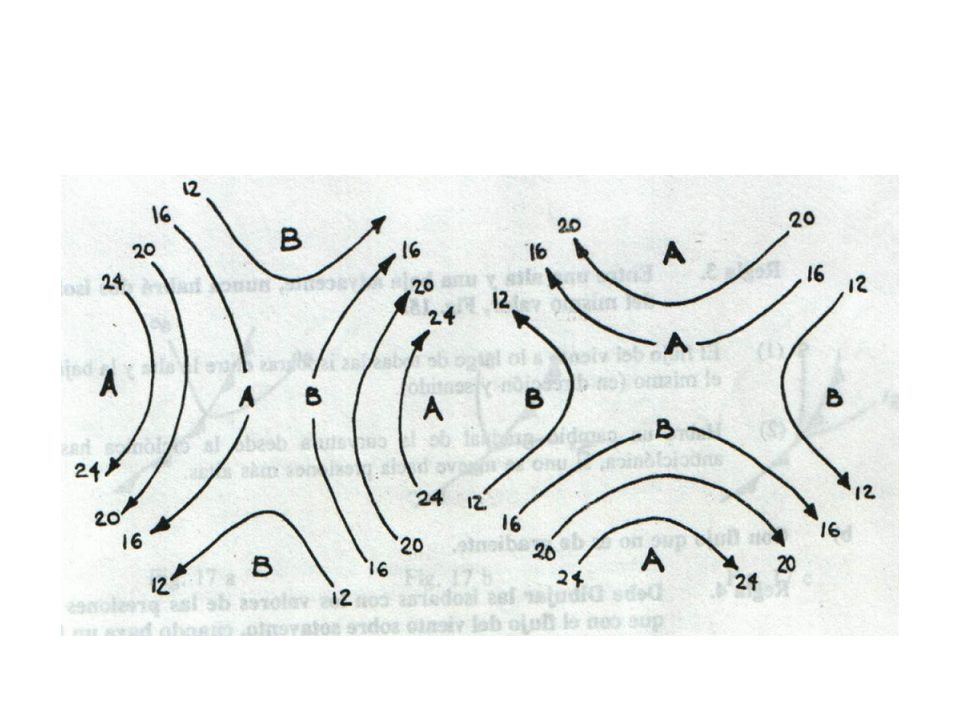

10

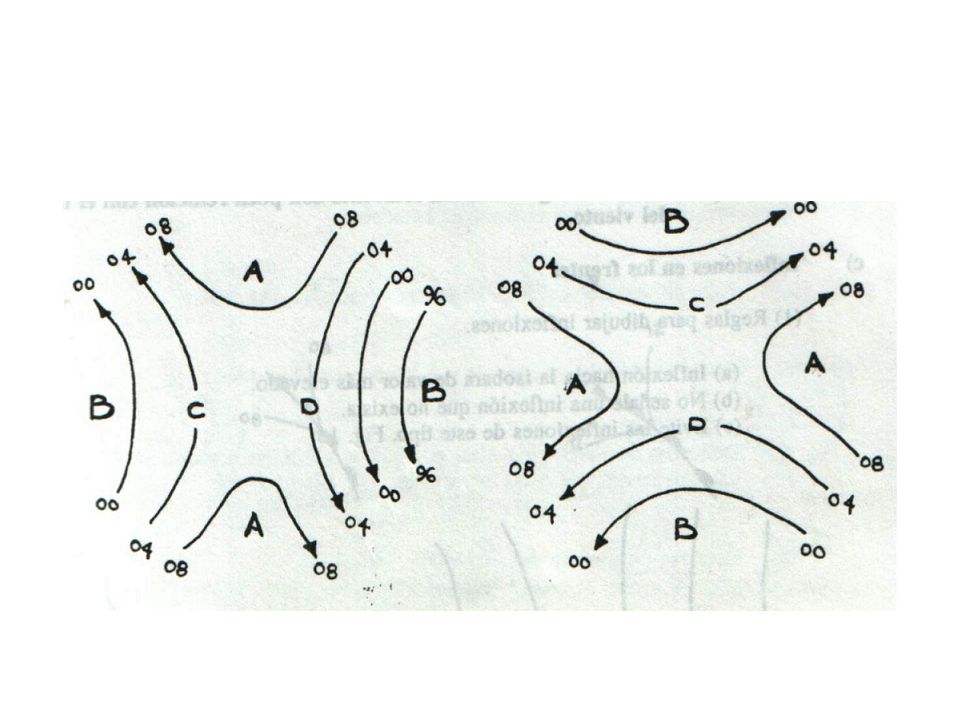

11

12

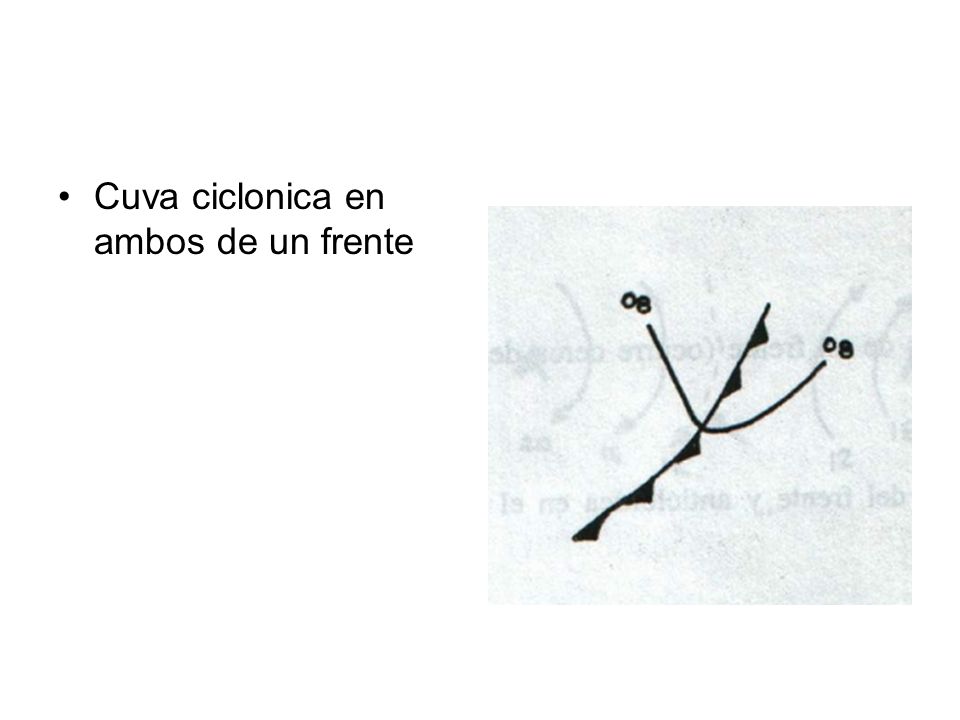

13 Cuva ciclonica en ambos de un frente

14 Curvatura ciclonica en un lado del frente y anticiclonica en el otro lado

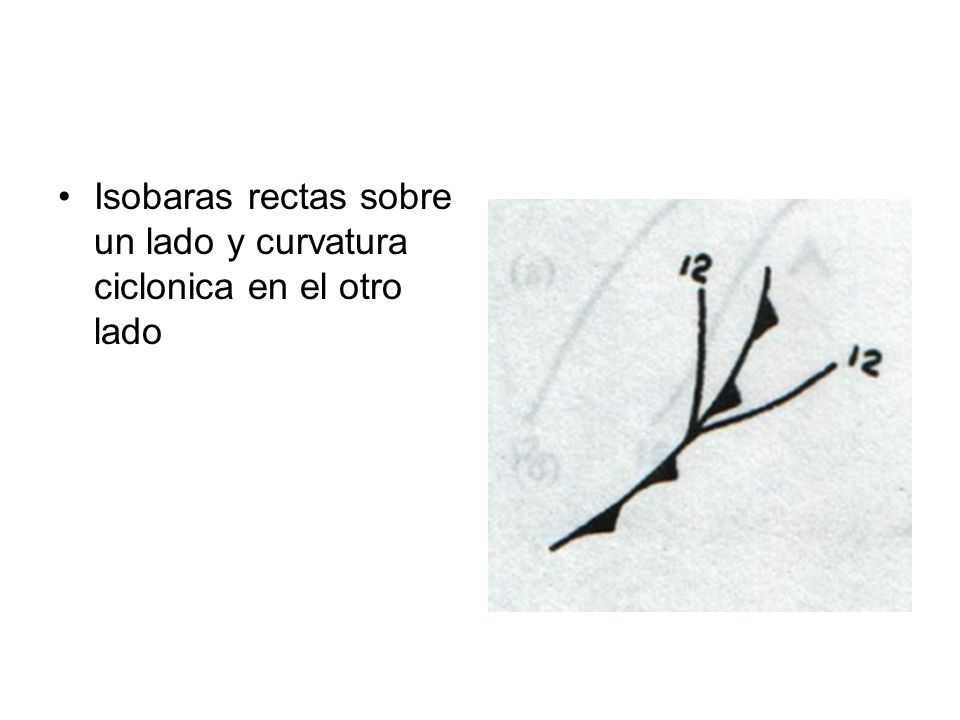

15 Isobaras rectas sobre un lado y curvatura ciclonica en el otro lado

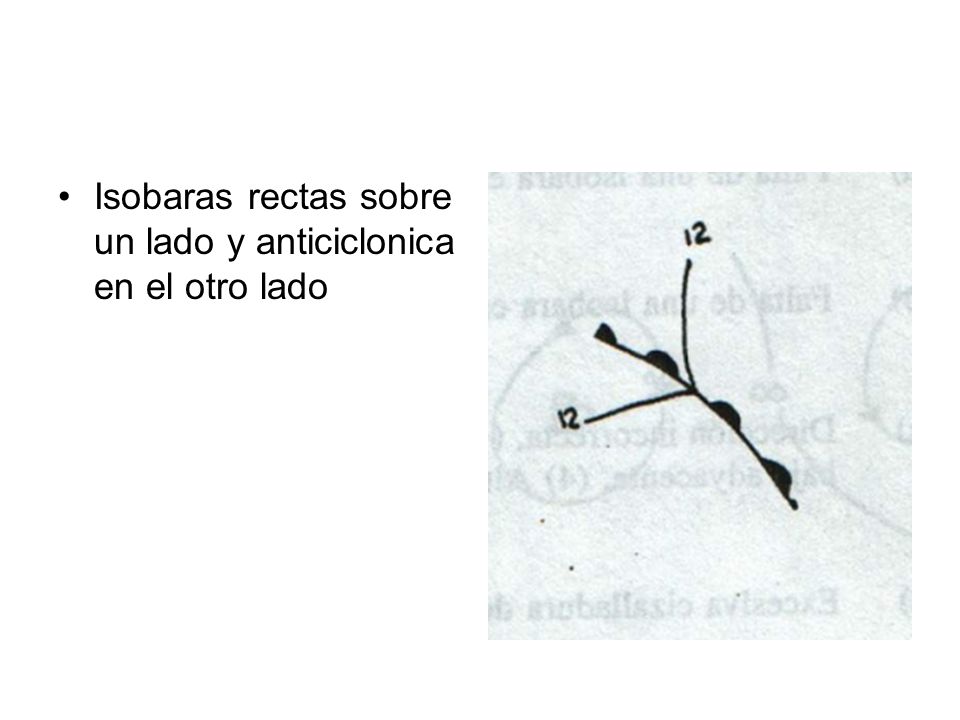

16 Isobaras rectas sobre un lado y anticiclonica en el otro lado

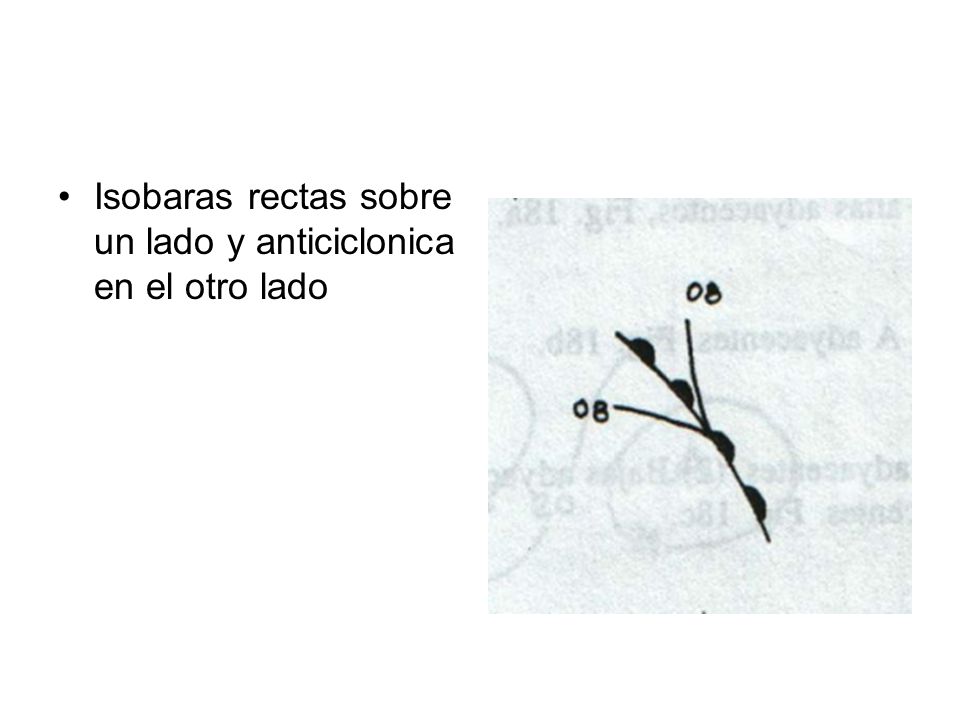

17 Isobaras rectas sobre un lado y anticiclonica en el otro lado

18
