AGREGADOS TECNOLOGÍA DE LOS MATERIALES II

2 TECNOLOGÍA DE LOS MATERIALES 2011-II
INTRODUCCIÓN El agregado ocupa del 70% al 80% de la unidad cúbica de concreto. El agregado tiene un papel determinante en las propiedades del concreto. Interviene en las resistencias mecánicas, la durabilidad, el comportamiento elástico, propiedades térmicas y acústicas, etc. Son los mayores constituyentes del concreto. Sirven como un relleno de bajo costo e imparten beneficios a la mezcla. Las propiedades de los agregados influyen en las del concreto, tanto al estado fresco como al endurecido. TECNOLOGÍA DE LOS MATERIALES II

3 TECNOLOGÍA DE LOS MATERIALES 2011-II
DEFINICIÓN Se define como agregado al conjunto de partículas inorgánicas de origen natural o artificial cuyas dimensiones están comprendidas entre los límites fijados en la NTP TECNOLOGÍA DE LOS MATERIALES II

4 TECNOLOGÍA DE LOS MATERIALES 2011-II

5 TECNOLOGÍA DE LOS MATERIALES 2011-II
EXTRACCIÓN Los yacimientos de agregados, son localizados en ríos, lagos, lechos marinos, cerros o lomas a partir de una exploración visual de las formaciones geológicas, y una vez localizados se realiza una exploración mecánica. Una vez identificado la veta se extrae por medios mecánicos o con explosivos si se trata de piedra muy dura. TECNOLOGÍA DE LOS MATERIALES II

6 Selección de la cantera
Estudios de origen geológico. Clasificación petrográfica y composición mineral del material. Propiedades y comportamiento del agregado. Costo de operación y rendimiento. Posibilidades de abastecimiento del volumen necesario. Accesibilidad. TECNOLOGÍA DE LOS MATERIALES II

7 TECNOLOGÍA DE LOS MATERIALES 2011-II

8 Influencia en las propiedades del Concreto
TECNOLOGÍA DE LOS MATERIALES II

9 CLASIFICACIÓN DE LOS AGREGADOS
TECNOLOGÍA DE LOS MATERIALES II

10 Clasificación de los agregados
TECNOLOGÍA DE LOS MATERIALES II

11 Clasificación de los agregados
TECNOLOGÍA DE LOS MATERIALES II

12 Clasificación de los agregados
TECNOLOGÍA DE LOS MATERIALES II

13 PROPIEDADES DE LOS AGREGADOS
TECNOLOGÍA DE LOS MATERIALES II

14 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

15 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

16 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

17 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

18 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

19 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

20 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

21 Propiedades de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

22 CARACTERÍSTICAS FÍSICAS DE LOS AGREGADOS
GRANULOMETRÍA Deberá permitir obtener la máxima densidad del concreto con una adecuada trabajabilidad en función de las condiciones de colocación de la mezcla. TECNOLOGÍA DE LOS MATERIALES II

23 Granulometría de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

24 Análisis Granulométricos
TECNOLOGÍA DE LOS MATERIALES II

25 Análisis Granulométrico A. Fino
TECNOLOGÍA DE LOS MATERIALES II

26 Análisis Granulométrico A. Grueso
TECNOLOGÍA DE LOS MATERIALES II

27 TECNOLOGÍA DE LOS MATERIALES 2011-II
Contenido de Agua TECNOLOGÍA DE LOS MATERIALES II

28 Densidad de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

29 Densidad de los Agregados
TECNOLOGÍA DE LOS MATERIALES II

30 TECNOLOGÍA DE LOS MATERIALES 2011-II
SALES El agregado Fino o grueso no deberá contener sales solubles totales en porcentaje mayor: Del 0.015% si se trata de concreto preforzado Del 0.04% si se trata de concreto armado. El agregado de procedencia marina no deberá ser utilizado en concreto armado o pretensado, salvo que haya a cuidadosamente lavado con agua que no sea de mar antes de utilizarlo en la preparación del concreto. En la medida de lo posible debe emplearse agregados que cumplan con las especificaciones del proyecto. TECNOLOGÍA DE LOS MATERIALES II

31 TECNOLOGÍA DE LOS MATERIALES 2011-II
AGREGADO FINO Consistirá en arena natural, arena manufacturada o una combinación de ambas; definiéndose como aquel proveniente de desintegración natural o artificial de las rocas, el cual pasa la malla de 3/8” y cumple con los límites establecidos en la Norma NTP ó ASTMC33. TECNOLOGÍA DE LOS MATERIALES II

32 TECNOLOGÍA DE LOS MATERIALES 2011-II
Requisitos Está compuesto de partículas limpias, de perfil preferentemente angular, duras, compactas y resistentes, libre de cantidades perjudiciales de polvo, terrones, partículas escamosas o blandas, materia orgánica, sales u otras sustancias dañinas. TECNOLOGÍA DE LOS MATERIALES II

33 TECNOLOGÍA DE LOS MATERIALES 2011-II
Granulometría Deberá estar graduada dentro de lo establecidos en la Norma NTP ó ASTMC33. Deberá tener una granulometría preferentemente continua, con valores retenidos en las mallas Nº 4 a Nº 100 de la serie Tyler. El agregado fino no deberá tener más del 45% retenido en dos tamices consecutivos; y su módulo de fineza no deberá ser menor de 2.3 ni mayor de 3.1. Es recomendable que la granulometría se encuentre dentro de los límites de la Tabla Nº TECNOLOGÍA DE LOS MATERIALES II

34 TECNOLOGÍA DE LOS MATERIALES 2011-II
Tabla Nº TAMIZ % QUE PASA 3/8" (9.500mm) Nº 4 (4.750mm) Nº 8 (2.360mm) Nº 16 (1.180mm) Nº 30 ( um) Nº 50 ( um) Nº 100 ( um) 100 95 – 100 80 – 100 50 – 85 25 – 60 10 – 30 2 - 10 TECNOLOGÍA DE LOS MATERIALES II

35 Sustancias inconvenientes
La cantidad de sustancias inconvenientes presentes en el agregado fino no deberá exceder de los límites indicados: TABLA 4.4 MÁXIMO PORCENTAJE EN PESO DE LA MUESTRA TOTAL Lentes de arcilla y partículas deleznables 3.0% Material más fino que la Malla Nº 200 Concreto sujeto a abrasión Todos los otros concretos 5.0% Carbón y Lignito: - Cuando la apariencia de la superficie es importante 0.5% - Todos los otros concretos 1 .0% TECNOLOGÍA DE LOS MATERIALES II

36 TECNOLOGÍA DE LOS MATERIALES 2011-II
Impurezas orgánicas El agregado fino deberá estar libre de cantidades inconvenientes de impurezas orgánicas. El agregado sometido a! ensayo de impurezas orgánicas que produce un color más oscuro que el estándar deberá ser rechazado, correspondiendo el límite de aceptación máximo a una coloración igual o menor al Nº 1 TECNOLOGÍA DE LOS MATERIALES II

37 Agregado Fino de origen marino
El agregado fino de procedencia marina deberá ser tratado antes de ser utilizado en la preparación del concreto. Deberá ser lavado con agua potable la cual deberá drenarse de la arena. Su porcentaje de sales no será mayor del 0.15%. TECNOLOGÍA DE LOS MATERIALES II

38 TECNOLOGÍA DE LOS MATERIALES 2011-II

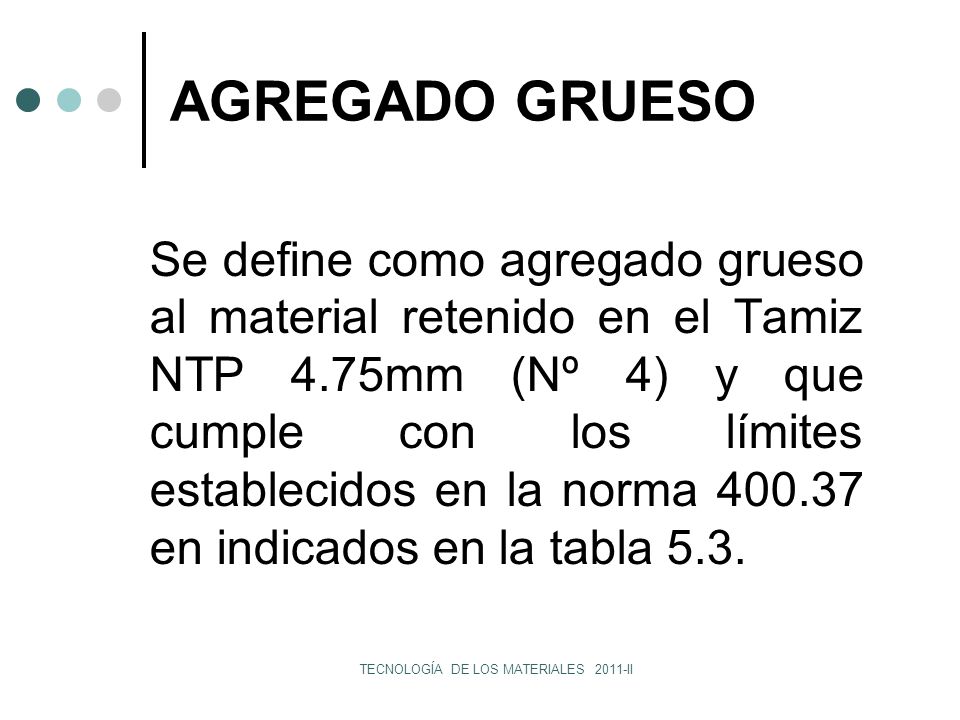

AGREGADO GRUESO Se define como agregado grueso al material retenido en el Tamiz NTP 4.75mm (Nº 4) y que cumple con los límites establecidos en la norma en indicados en la tabla 5.3. TECNOLOGÍA DE LOS MATERIALES II

39 TECNOLOGÍA DE LOS MATERIALES 2011-II
Granulometría Estar graduado dentro de los límites indicados en las Normas NTP ó ASTM C 33 Tener una granulometría preferentemente continua. Permitir obtener la máxima densidad del concreto, con una adecuada trabajabilidad en función de las condiciones de colocación de la mezcla. No tener más del 5% retenido en la malla de 1 1/2" y no más del 6% del agregado que pasa la Malla de 1/4". Si se emplea una combinación de dos o más tamaños de agregado grueso, cada uno de ellos, así como la combinación de los mismos, deberá cumplir con los requisitos de granulometría indicados. TECNOLOGÍA DE LOS MATERIALES II

40 GRANULOMETRIA DEL AGREGADO GRUESO
TABLA 5.3 GRANULOMETRIA DEL AGREGADO GRUESO Tamaño Nominal Porcentajes que pasan por las siguientes mallas 2" 1 1/2" 1" 3/4" 1/2" 3/8" No. 4 No. 8 2“ 1 1/2“ 1“ 3/4“ 1/2“ 95-100 - 35-70 10-30 0.5 100 25-60 0.1 20-55 90-100 40-70 0.15 ~ TECNOLOGÍA DE LOS MATERIALES II

41 TECNOLOGÍA DE LOS MATERIALES 2011-II
Tamaño Máximo Nominal El tamaño máximo nominal del agregado grueso no deberá ser mayor de: Un quinto de la menor dimensión entre caras de encofrados; ó Un tercio del peralte de las losas; o Tres cuartos del espacio libre mínimo entre barras o alambres individuales de refuerzo, paquetes de barras, tendones, o ductos de presfuerzo. Estas limitaciones pueden ser obviadas si, a juicio de la Supervisión, la trabajabilidad del concreto y los procedimientos de compactación son tales que el concreto puede ser colocado sin que se formen cangrejeras o vacíos. TECNOLOGÍA DE LOS MATERIALES II

42 Sustancias Deletéreas
Los límites de partículas perjudiciales en el agregado grueso no deberán exceder de los siguientes valores: LÍMITE DE PARTÍCULAS PERJUDICIALES Arcilla % Partículas blandas % Material más fino que la Malla Nº % Carbón y Lignito: Cuando el acabado superficial es de importancia % b) Otros concretos % TECNOLOGÍA DE LOS MATERIALES II

43 TECNOLOGÍA DE LOS MATERIALES 2011-II
Agregados Livianos TECNOLOGÍA DE LOS MATERIALES II

44 TECNOLOGÍA DE LOS MATERIALES 2011-II
Agregados Reciclados TECNOLOGÍA DE LOS MATERIALES II

45 TECNOLOGÍA DE LOS MATERIALES 2011-II
Agregados Pesados TECNOLOGÍA DE LOS MATERIALES II

46 ALMACENAMIENTO DE LOS AGREGADOS
Los agregados se procesarán, transportarán, manejarán, almacenarán, pesarán y utilizarán de manera tal que se garantice: La pérdida de finos sea mínima. Se mantenga su uniformidad. No se produzcan contaminación con sustancias extrañas. No se produzca rotura o segregación importante. TECNOLOGÍA DE LOS MATERIALES II
