I.C.T. INFRAESTRUCTURA COMÚN DE TELECOMUNICACIONES
Real Decreto Ley 401/ 2003 sobre I. C. T. INFRAESTRUCTURA COMÚN DE TELECOMUNICACIONES
2

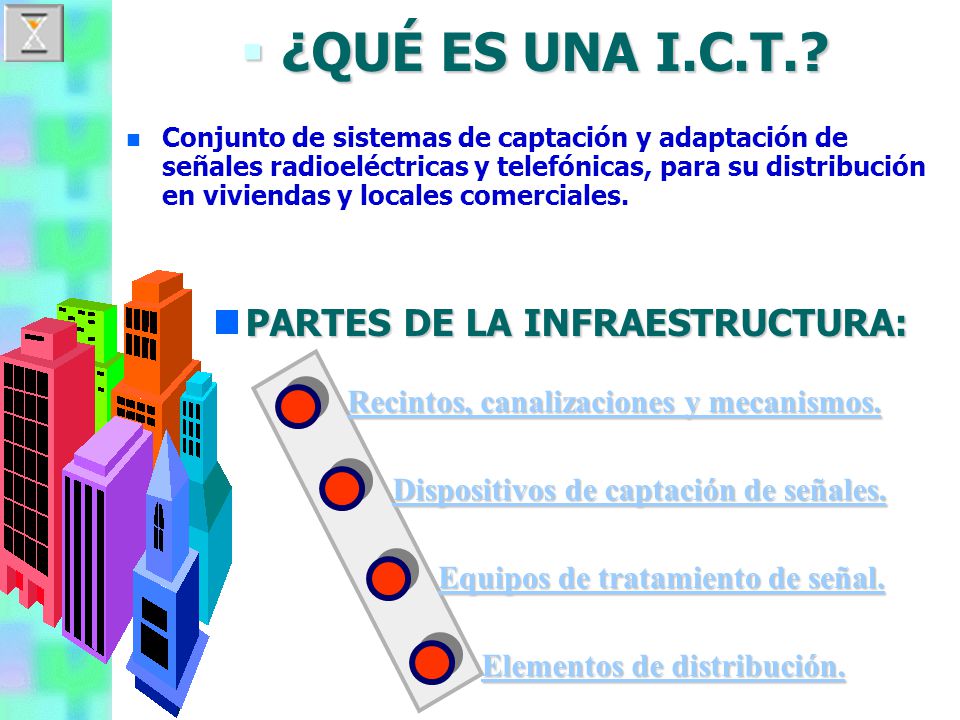

¿QUÉ ES UNA I.C.T.? PARTES DE LA INFRAESTRUCTURA:
Conjunto de sistemas de captación y adaptación de señales radioeléctricas y telefónicas, para su distribución en viviendas y locales comerciales. PARTES DE LA INFRAESTRUCTURA: Recintos, canalizaciones y mecanismos. Dispositivos de captación de señales. Equipos de tratamiento de señal. Elementos de distribución.
3

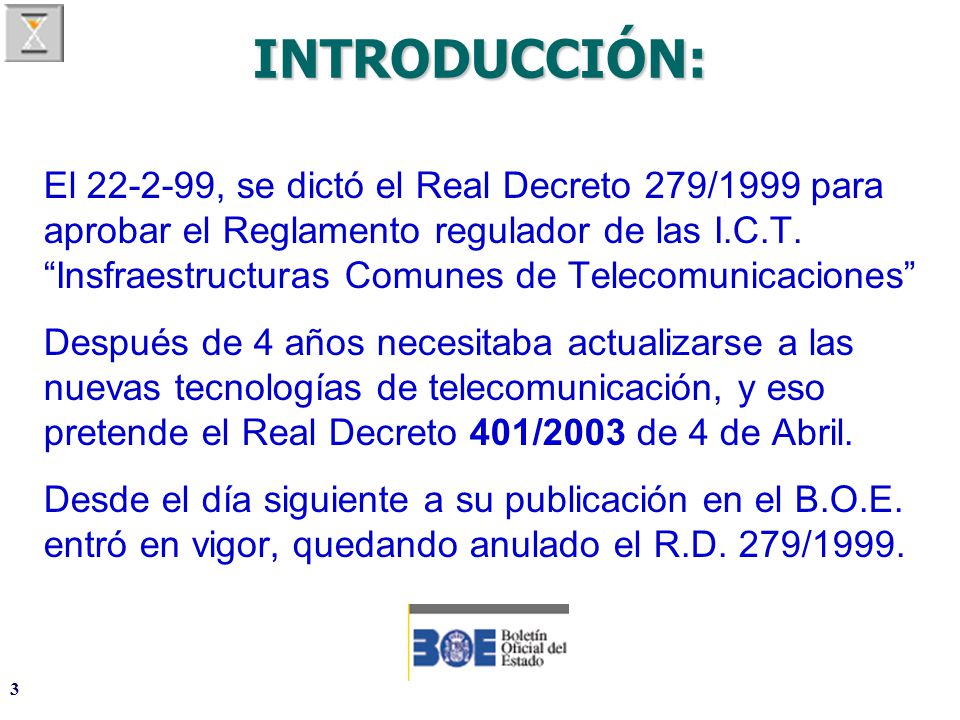

INTRODUCCIÓN: El , se dictó el Real Decreto 279/1999 para aprobar el Reglamento regulador de las I.C.T. “Insfraestructuras Comunes de Telecomunicaciones” Después de 4 años necesitaba actualizarse a las nuevas tecnologías de telecomunicación, y eso pretende el Real Decreto 401/2003 de 4 de Abril. Desde el día siguiente a su publicación en el B.O.E. entró en vigor, quedando anulado el R.D. 279/1999.
4
¿CUÁL ES SU OBJETIVO? Garantizar el derecho de los ciudadanos al acceso a los nuevos servicios de Telecomunicaciones. Establecer la normativa y especificaciones técnicas de telecomunicación relativa a la infraestructura de acceso a estos servicios. Determinar las condiciones y medios técnicos del instalador de telecomunicaciones, para garantizar las instalaciones y su puesta en servicio.
5
¿DÓNDE SE APLICARÁ? A todos los edificios y conjuntos inmobiliarios y sean o no de nueva construcción, acogidos al régimen de propiedad horizontal (RD de 21 de Julio y de 6 de Abril). A los edificios que, en todo o en parte, hayan sido arrendados por más de un año, salvo los de una sola vivienda.
6
¿QUÉ SERVICIOS OFRECE? Televisión por cable: TLCA.
Servicios de Banda Ancha: SAFI. Televisión terrestre y satélite: TVT-SAT. Telefonía Básica, RDSI, ADSL, etc.
7

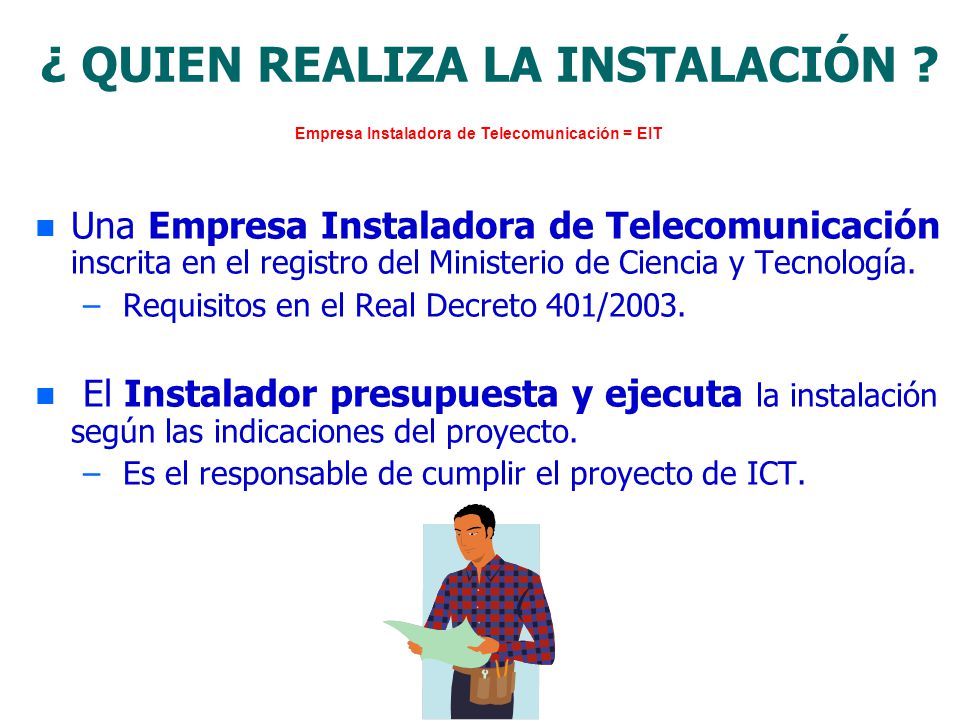

¿ QUIEN REALIZA LA INSTALACIÓN ?
Empresa Instaladora de Telecomunicación = EIT Una Empresa Instaladora de Telecomunicación inscrita en el registro del Ministerio de Ciencia y Tecnología. Requisitos en el Real Decreto 401/2003. El Instalador presupuesta y ejecuta la instalación según las indicaciones del proyecto. Es el responsable de cumplir el proyecto de ICT.
8
¿ QUIÉN CERTIFICA LA INSTALACIÓN?
El Boletín de la Instalación y el Protocolo de pruebas lo realiza la E.I.T. El Certificado de Fin de Obra lo realiza un Ingeniero de Telecomunicación. El que certifica la instalación es responsable de que la instalación cumpla el proyecto ICT (y por tanto la Ley y Reglamento ICT)
9

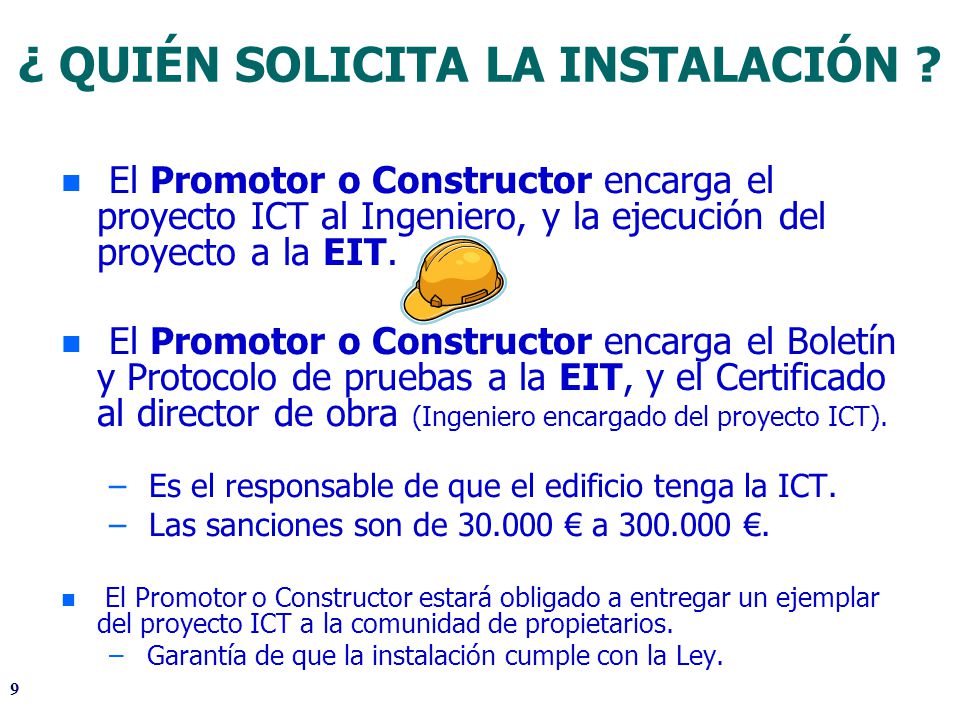

¿ QUIÉN SOLICITA LA INSTALACIÓN ?
El Promotor o Constructor encarga el proyecto ICT al Ingeniero, y la ejecución del proyecto a la EIT. El Promotor o Constructor encarga el Boletín y Protocolo de pruebas a la EIT, y el Certificado al director de obra (Ingeniero encargado del proyecto ICT). Es el responsable de que el edificio tenga la ICT. Las sanciones son de € a €. El Promotor o Constructor estará obligado a entregar un ejemplar del proyecto ICT a la comunidad de propietarios. Garantía de que la instalación cumple con la Ley.
10

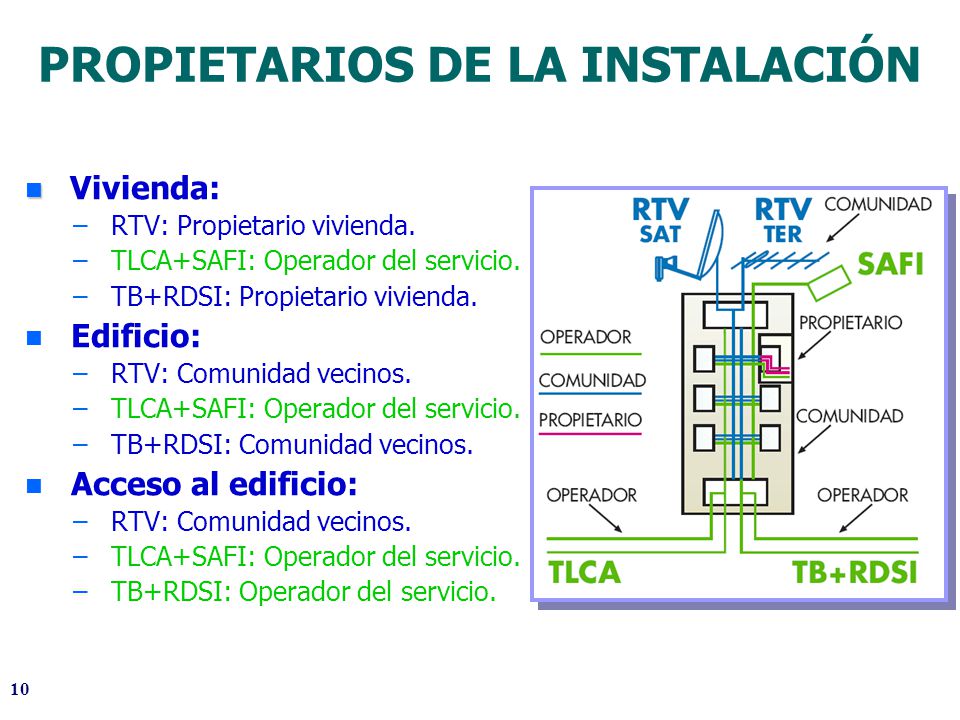

PROPIETARIOS DE LA INSTALACIÓN
Vivienda: RTV: Propietario vivienda. TLCA+SAFI: Operador del servicio. TB+RDSI: Propietario vivienda. Edificio: RTV: Comunidad vecinos. TB+RDSI: Comunidad vecinos. Acceso al edificio: TB+RDSI: Operador del servicio.
11

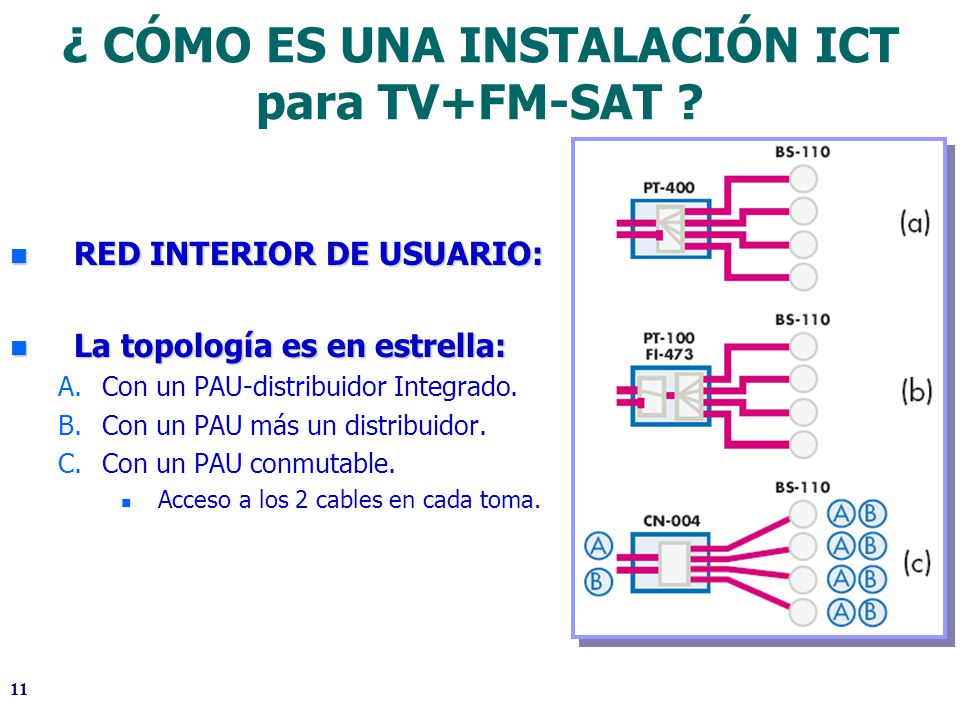

¿ CÓMO ES UNA INSTALACIÓN ICT para TV+FM-SAT ?
RED INTERIOR DE USUARIO: La topología es en estrella: Con un PAU-distribuidor Integrado. Con un PAU más un distribuidor. Con un PAU conmutable. Acceso a los 2 cables en cada toma.
12

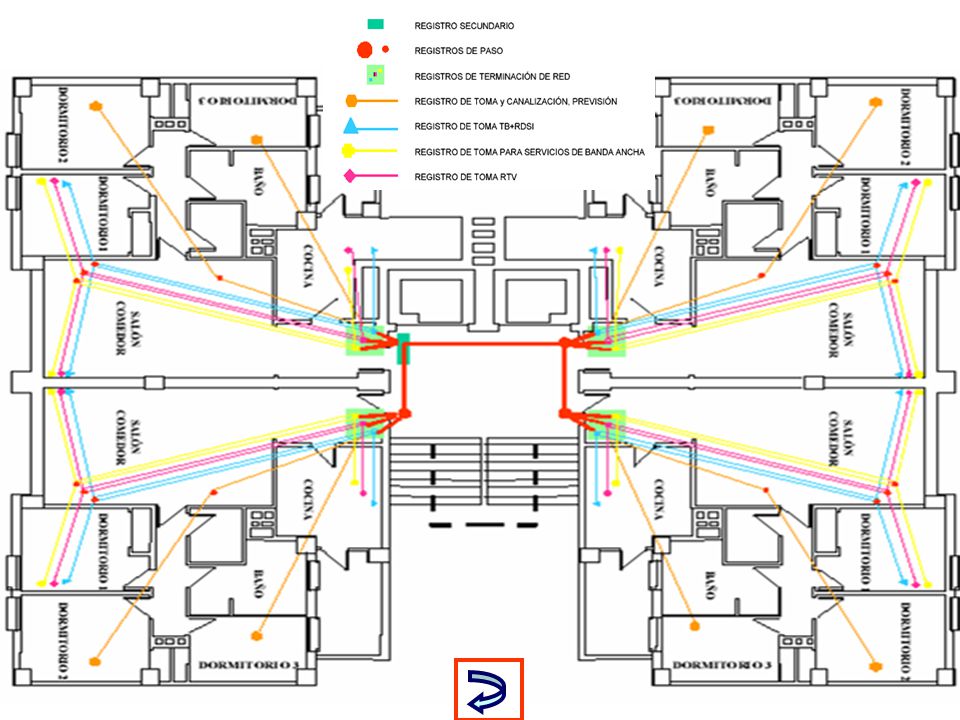

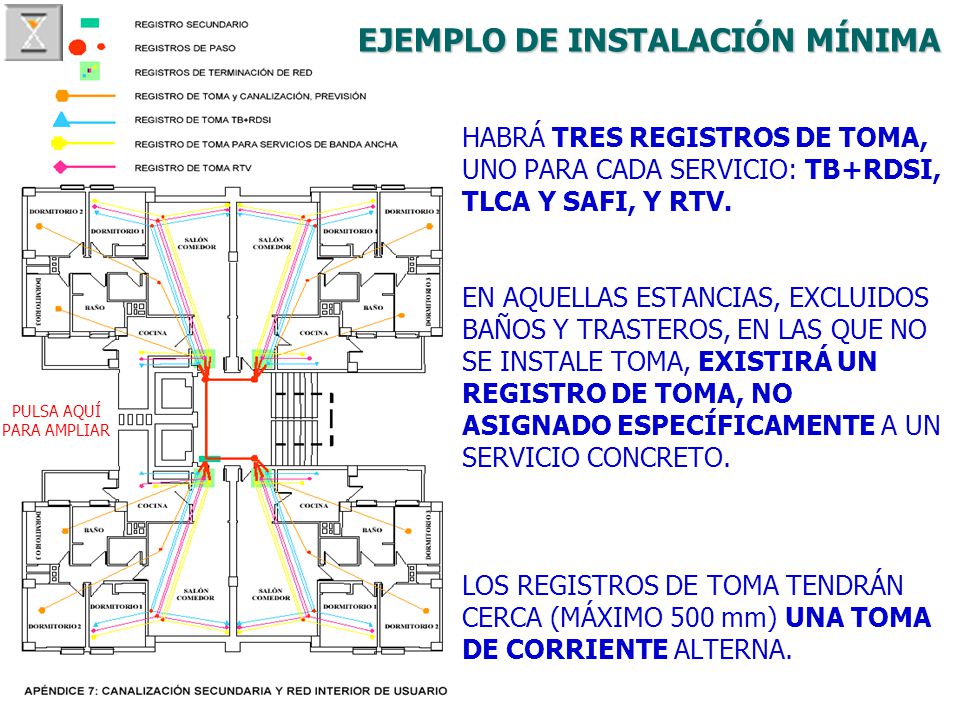

EJEMPLO DE INSTALACIÓN MÍNIMA
HABRÁ TRES REGISTROS DE TOMA, UNO PARA CADA SERVICIO: TB+RDSI, TLCA Y SAFI, Y RTV. EN AQUELLAS ESTANCIAS, EXCLUIDOS BAÑOS Y TRASTEROS, EN LAS QUE NO SE INSTALE TOMA, EXISTIRÁ UN REGISTRO DE TOMA, NO ASIGNADO ESPECÍFICAMENTE A UN SERVICIO CONCRETO. LOS REGISTROS DE TOMA TENDRÁN CERCA (MÁXIMO 500 mm) UNA TOMA DE CORRIENTE ALTERNA. PULSA AQUÍ PARA AMPLIAR
13

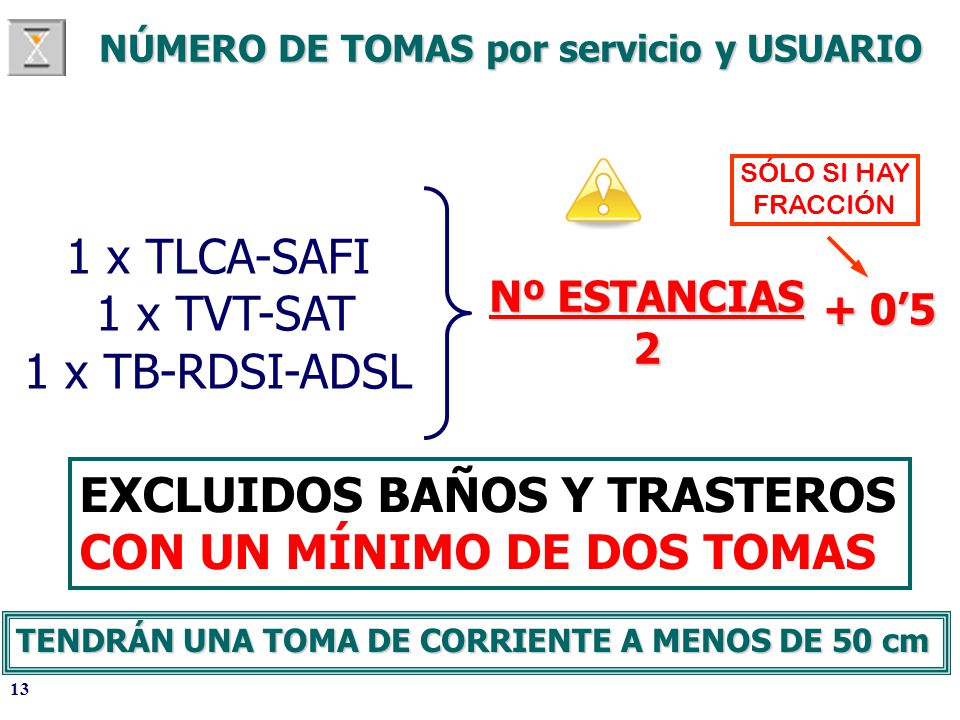

NÚMERO DE TOMAS por servicio y USUARIO
SÓLO SI HAY FRACCIÓN 1 x TLCA-SAFI 1 x TVT-SAT 1 x TB-RDSI-ADSL Nº ESTANCIAS 2 + 0’5 EXCLUIDOS BAÑOS Y TRASTEROS CON UN MÍNIMO DE DOS TOMAS Ejemplo: vivienda de 3 dormitorios, 1 cocina, y sala de estar y 1 salón comedor, en total son 6 estancias: 6/2= 3 tomas de cada servicio. Para elegir el repartidor necesario se toma el nº de estancias, en este caso sería uno de 6 salidas. En cambio si no tuviera sala de estar serían 5 estancias: 5/2 = 2’5+0’5 = 3 tomas y un repartidor de 5 salidas. Para edificaciones mixtas de viviendas y LOCALES COMERCIALES U OFICINAS, se colocará 1 PAU en cada uno, con un mínimo de una toma. Cuando sean destinadas fundamentalmente a locales comerciales u oficinas, 1 PAU por cada 100 m2 o fracción, con un mínimo de 1 toma por cada PAU. Nº ESTANCIAS/2+0’5 EXCLUIDOS BAÑOS -TRASTEROS TENDRÁN UNA TOMA DE CORRIENTE A MENOS DE 50 cm
14
DISTRIBUCIÓN DE LA INSTALACIÓN-ESQUEMA
ANTENAS RECINTO DE INSTALAC. DE TELECOM. SUPERIOR PUNTO DE ACCESO USUARIO - PAU y R.T.R. REGISTRO SECUNDARIO DISTRIBUCIÓN DE LA INSTALACIÓN-ESQUEMA A TOMAS USUARIO TB TVC TV TELEF. BÁSICA-RDSI +TV POR CABLE+SAFI +TV TERRESTRE Y SATÉLITE DISTRIBUCIÓN DE LA INSTALACIÓN ARQUETA EXTERIOR REGISTRO DE ENLACE RECINTO DE INSTALAC. DE TELECOM. INFERIOR
15
CANALIZACIONES-DIÁMETRO TUBOS
ANTENAS R I T S 2X40 4X40 R I T I TB TVC TV 3X25 - C.S. CANALIZACIONES-DIÁMETRO TUBOS 5X50 - C.P. CANALIZACIONES Nº Y DIÁMETRO DE TUBOS 3X63 1X20 -C.I.U. El nº y diámetro de los tubos depende del número de PAU del edificio o vivienda. En la presentación se indican siempre los valores para un número mínimo de PAU’s. La red de distribución y de dispersión de TVT-SAT, la componen 2 cables coaxiales, que irán desde el equipo de captación hasta el PAU del usuario. Para RTB, 2 líneas por cada vivienda. La TOMA DE TIERRA LOCAL =< 10Ω, de sección => 25 mm2. ARQUETA EXTERIOR REGISTRO DE ENLACE 3X40
16

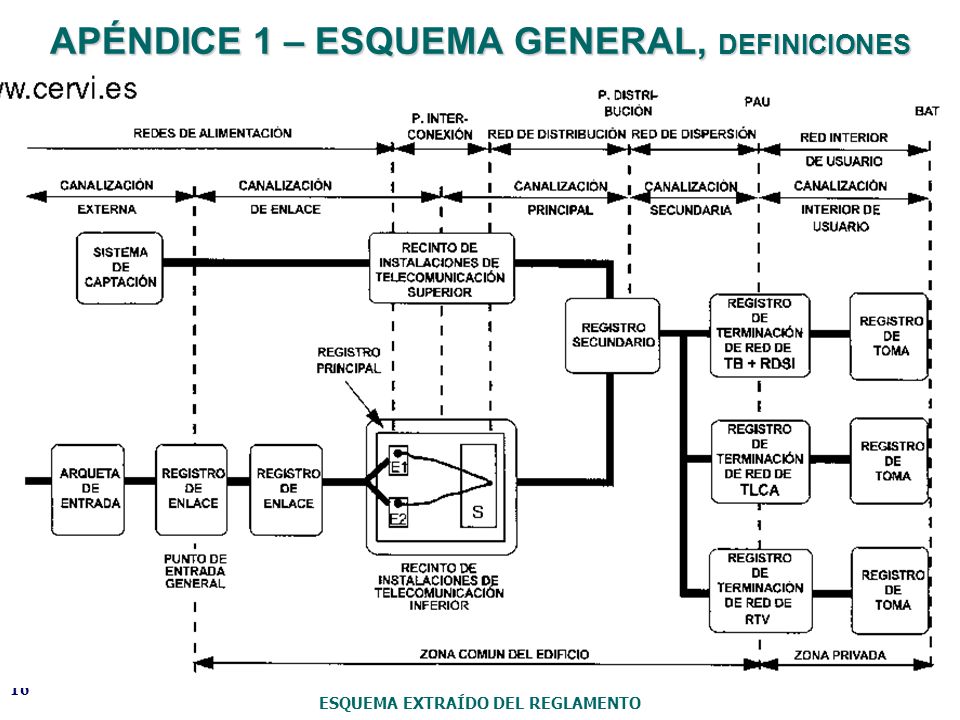

APÉNDICE 1 – ESQUEMA GENERAL, DEFINICIONES
ESQUEMA EXTRAÍDO DEL REGLAMENTO
17

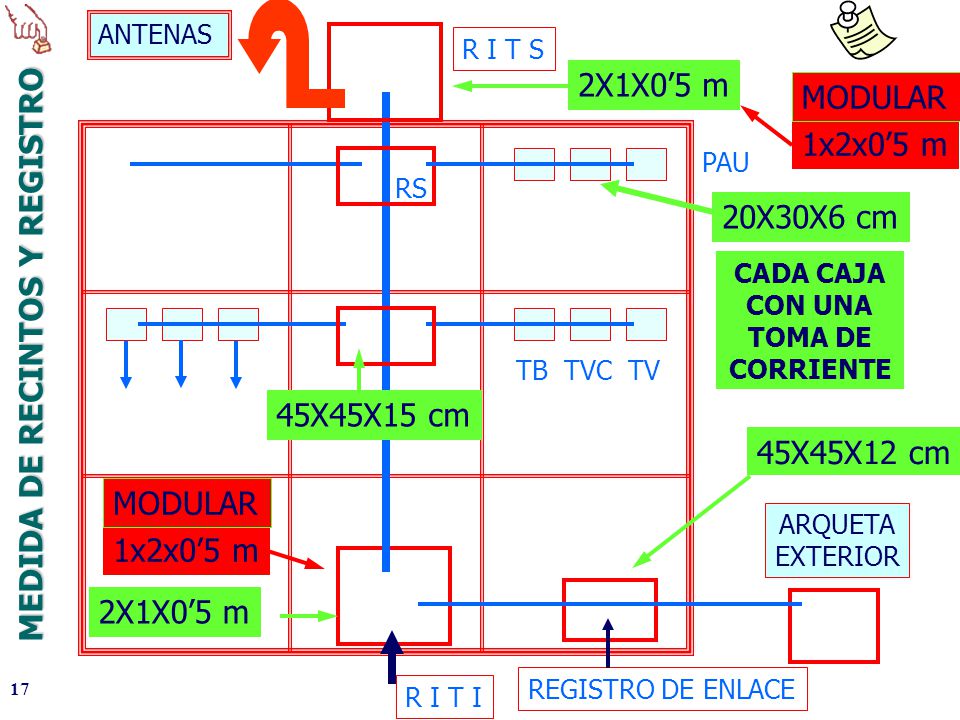

MEDIDA RECINTOS Y REGISTROS-ESQUEMA
TB TVC TV R I T I RS ANTENAS R I T S 2X1X0’5 m 1x2x0’5 m MODULAR PAU MEDIDA RECINTOS Y REGISTROS-ESQUEMA 20X30X6 cm CADA CAJA CON UNA TOMA DE CORRIENTE MEDIDA DE RECINTOS Y REGISTRO 45X45X15 cm 45X45X12 cm En muchos casos las medidas de los Recintos dependen del número de PAU del edificio o vivienda. En la presentación se indican siempre los valores para un número mínimo de PAU’s. Hasta 20 PAU’s, la Arqueta de entrada sería de 40x40x60 de fondo. 1x2x0’5 m MODULAR ARQUETA EXTERIOR REGISTRO DE ENLACE 2X1X0’5 m
18

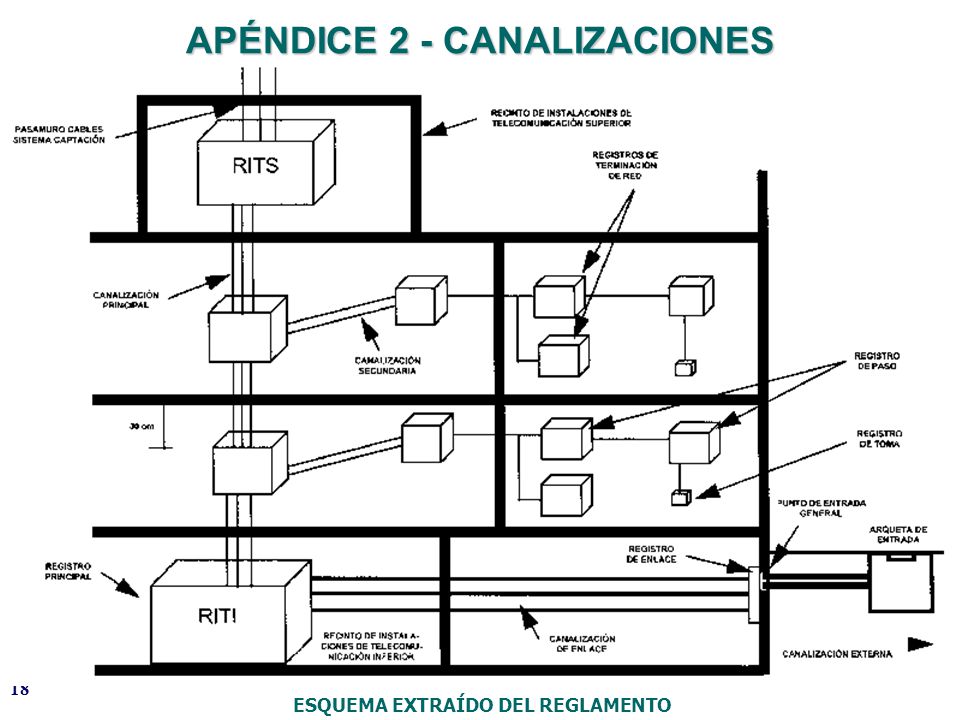

APÉNDICE 2 - CANALIZACIONES
ESQUEMA EXTRAÍDO DEL REGLAMENTO
19

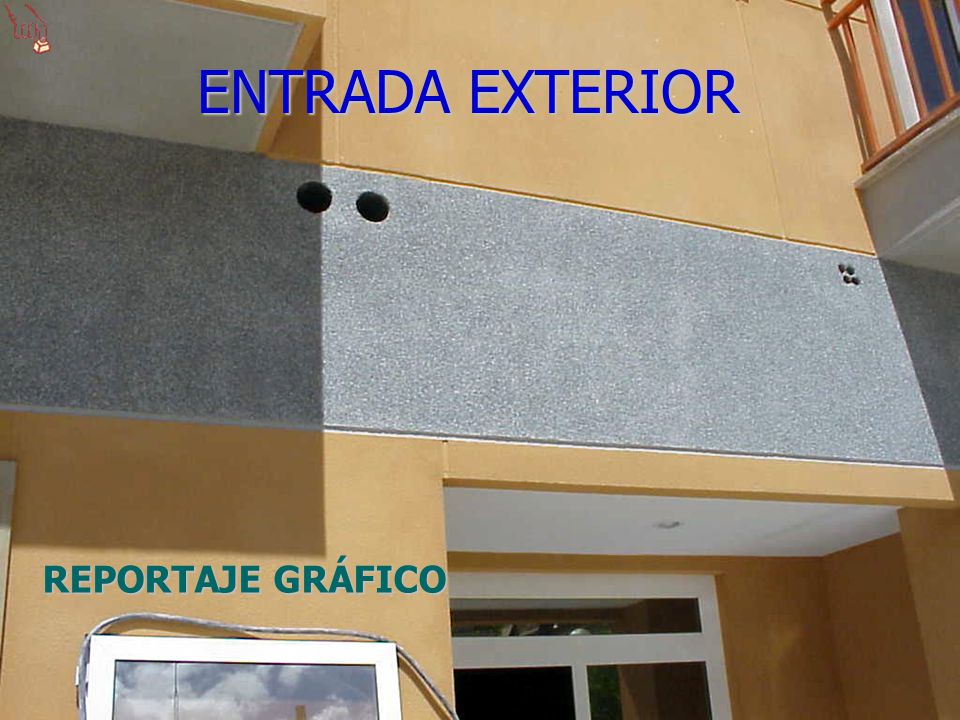

ENTRADA EXTERIOR REPORTAJE GRÁFICO ARQUETA DE ENTRADA
20

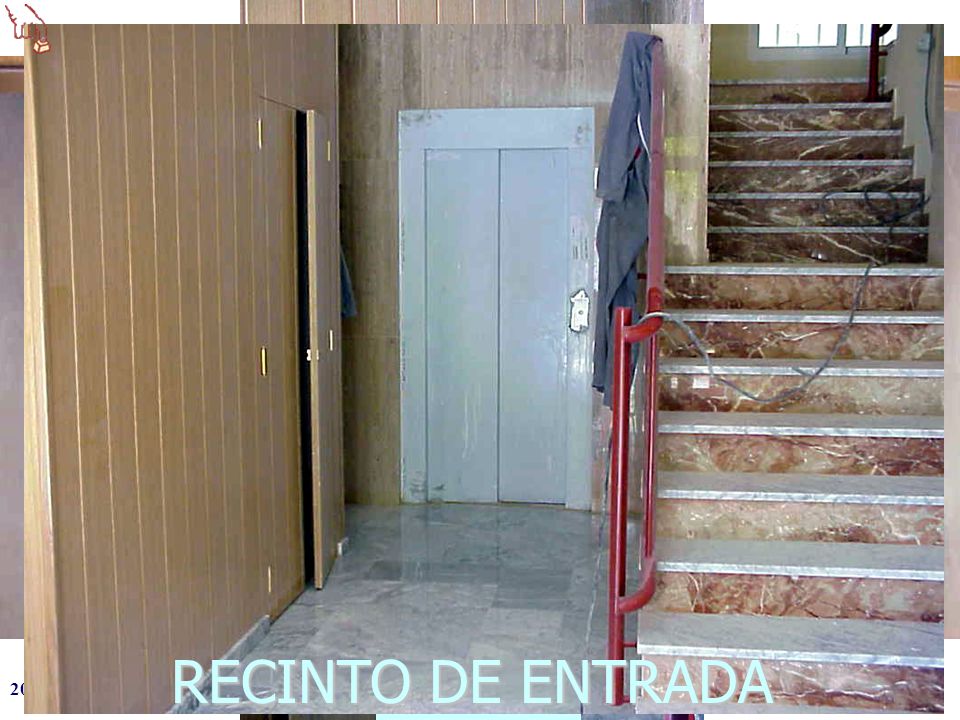

R.I.T.I. RECINTO DE ENTRADA
21

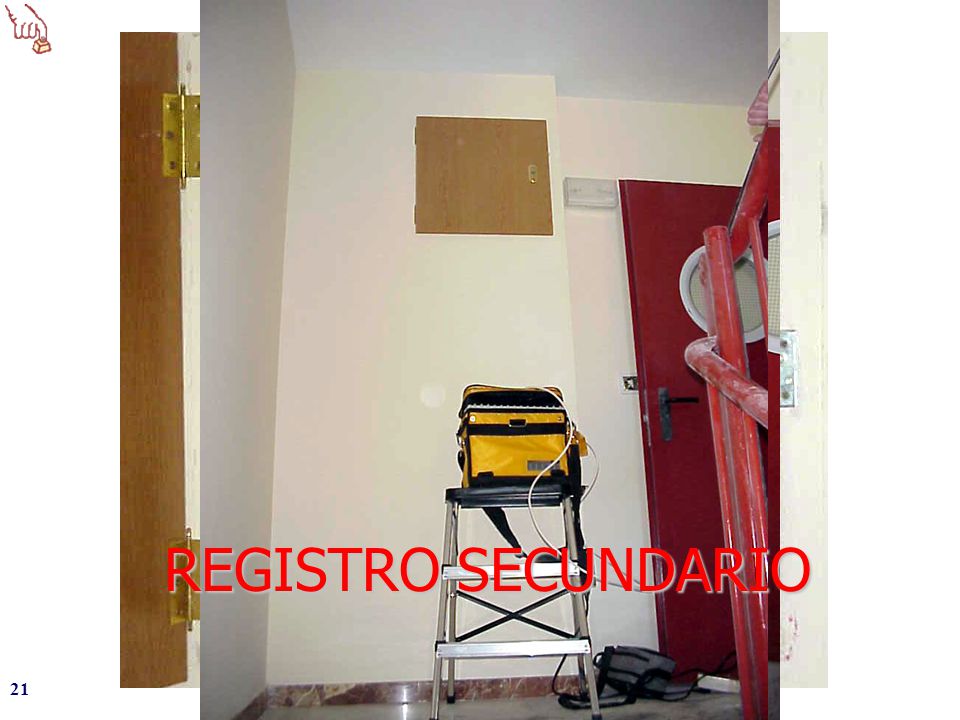

REGISTRO SECUNDARIO
22

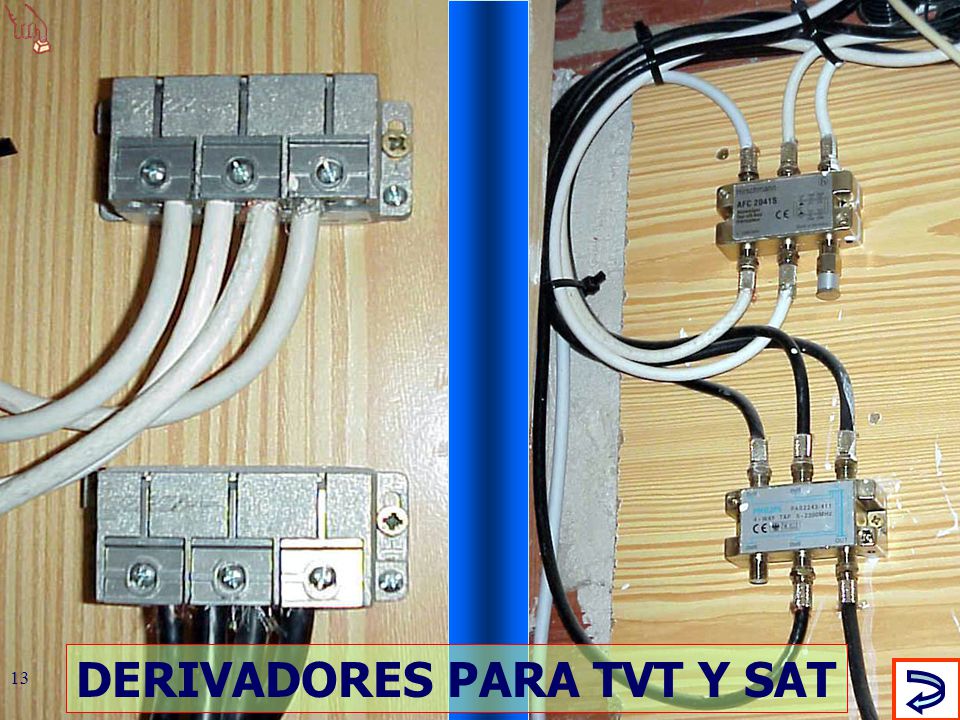

DERIVADORES TV-SAT DERIVADORES PARA TVT Y SAT REGLETAS DE PARES
13 REGLETAS DE PARES TELEFÓNICOS DERIVADORES TV-SAT
23

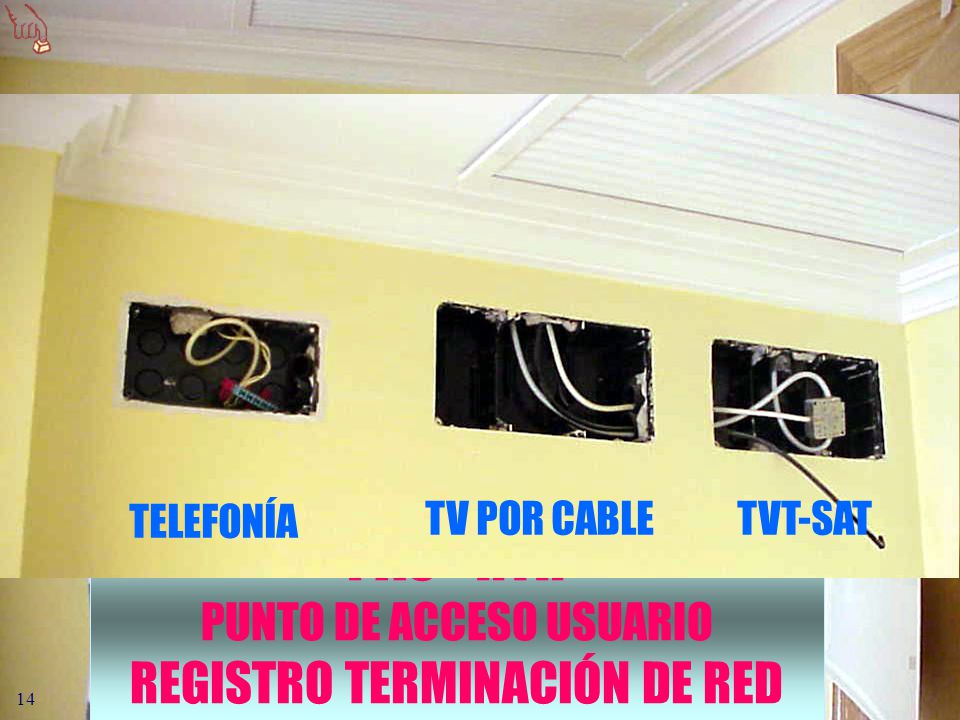

PUNTO ACCESO USUARIO REGISTRO TERMINACIÓN DE RED
PAU - RTR PUNTO DE ACCESO USUARIO REGISTRO TERMINACIÓN DE RED TELEFONÍA TV POR CABLE TVT-SAT PUNTO ACCESO USUARIO REGISTRO TERMINACIÓN DE RED 14
24

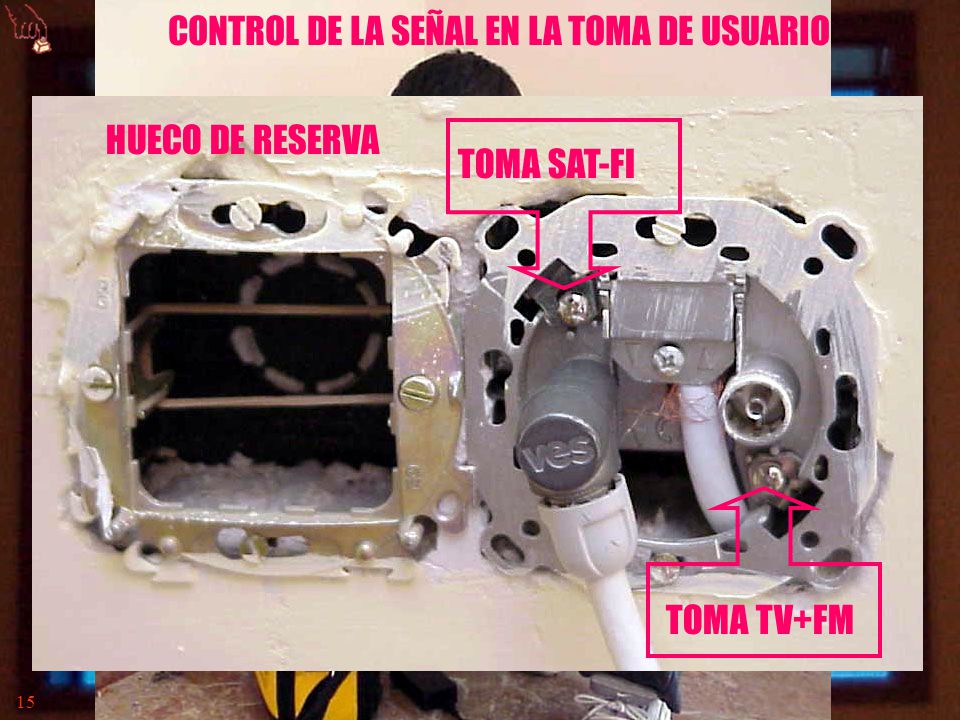

CONTROL DE LA SEÑAL EN LA TOMA DE USUARIO
HUECO DE RESERVA TOMA SAT-FI TOMA TV+FM TOMAS DE USUARIO 15
25

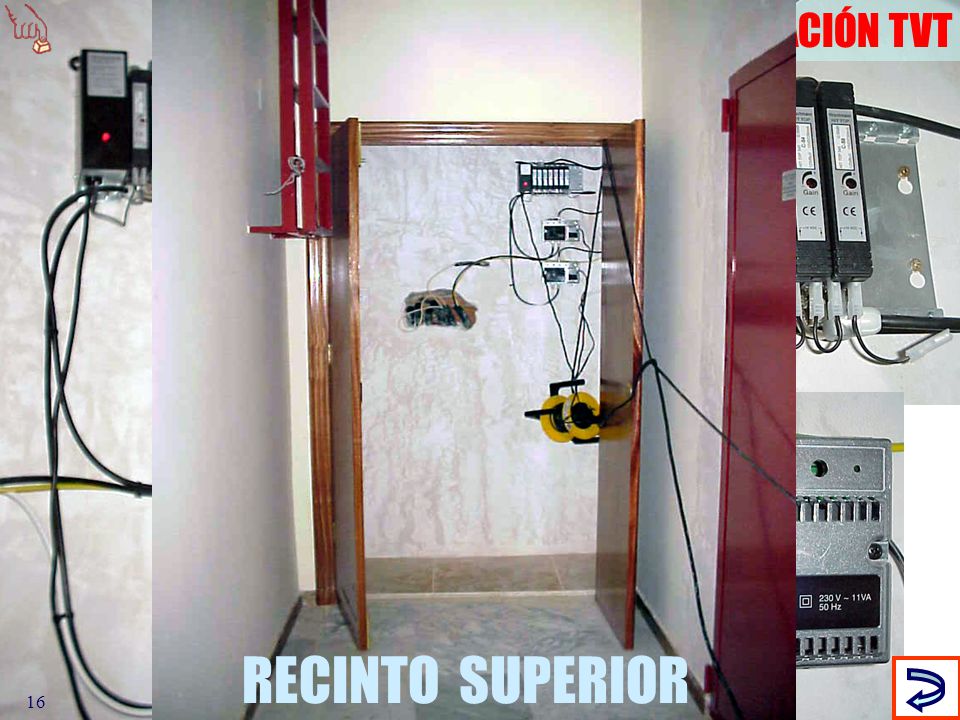

RECINTO SUPERIOR EQUIPO AMPLIFICACIÓN TVT AMPLICADOR DE F I
16
26

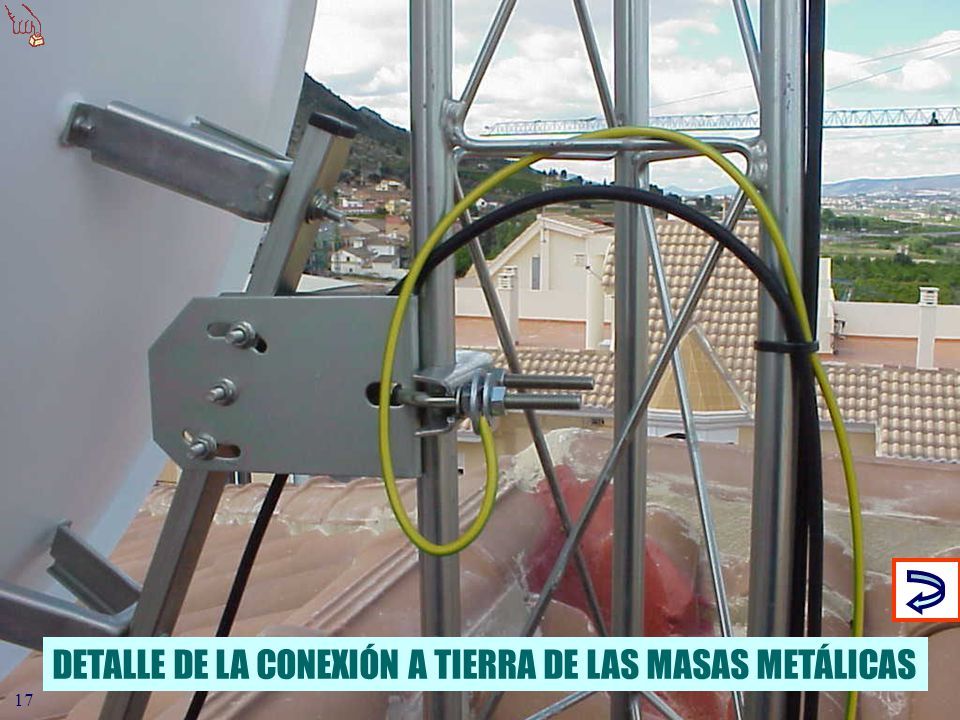

ACCESO A LOS EQUIPOS DE CAPTACIÓN
DETALLE DE LA CONEXIÓN A TIERRA DE LAS MASAS METÁLICAS ACCESO A LOS EQUIPOS DE CAPTACIÓN SISTEMA DE CAPTACIÓN 17
27

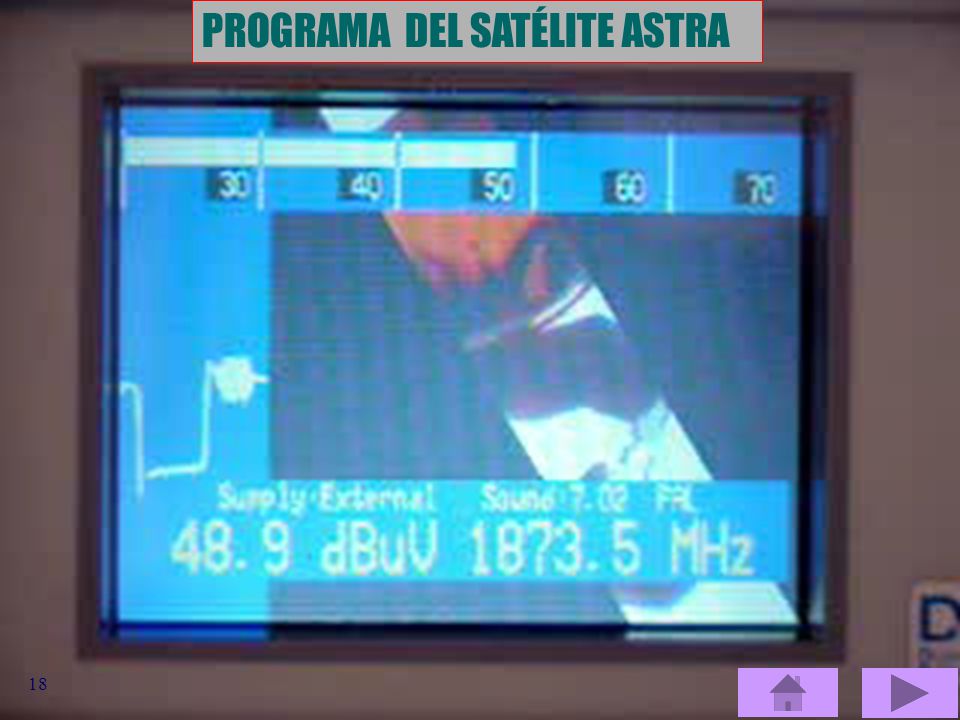

VISTA CON EL MEDIDOR DE CAMPO
PROGRAMA DEL SATÉLITE ASTRA VISTA CON EL MEDIDOR DE CAMPO 18
28
Agradecer a la empresa Art3 Vídeo y Telecomunicaciones de Xàtiva, la ayuda en la realización de esta presentación, en especial a D. Javier Díez .
