1 Apertura de la parábola

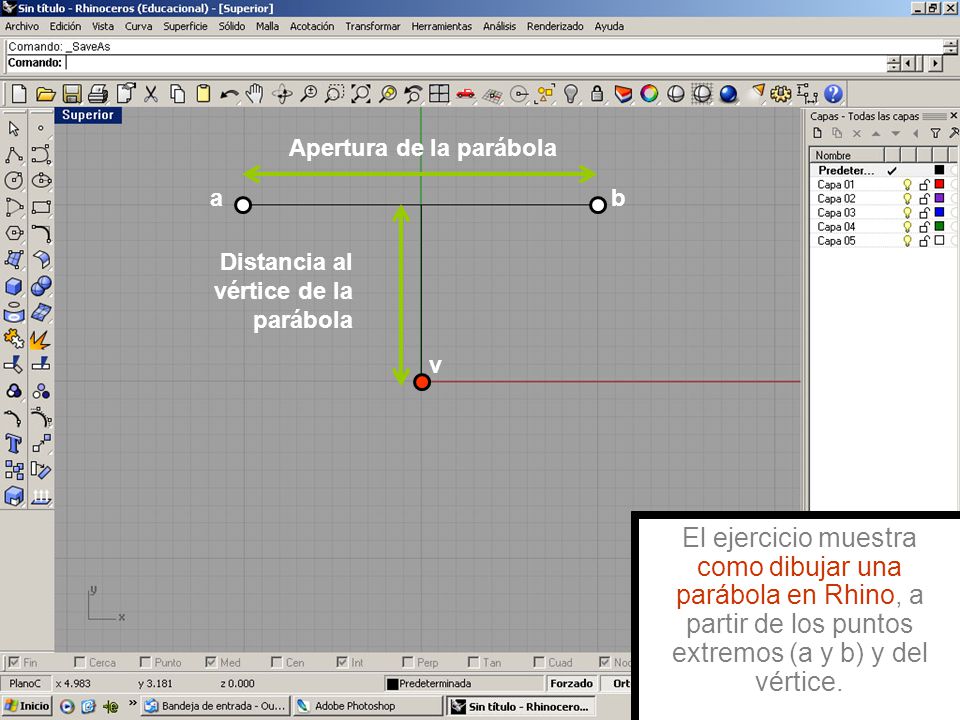

Distancia al vértice de la parábola v El ejercicio muestra como dibujar una parábola en Rhino, a partir de los puntos extremos (a y b) y del vértice.

2 Apertura de la parábola

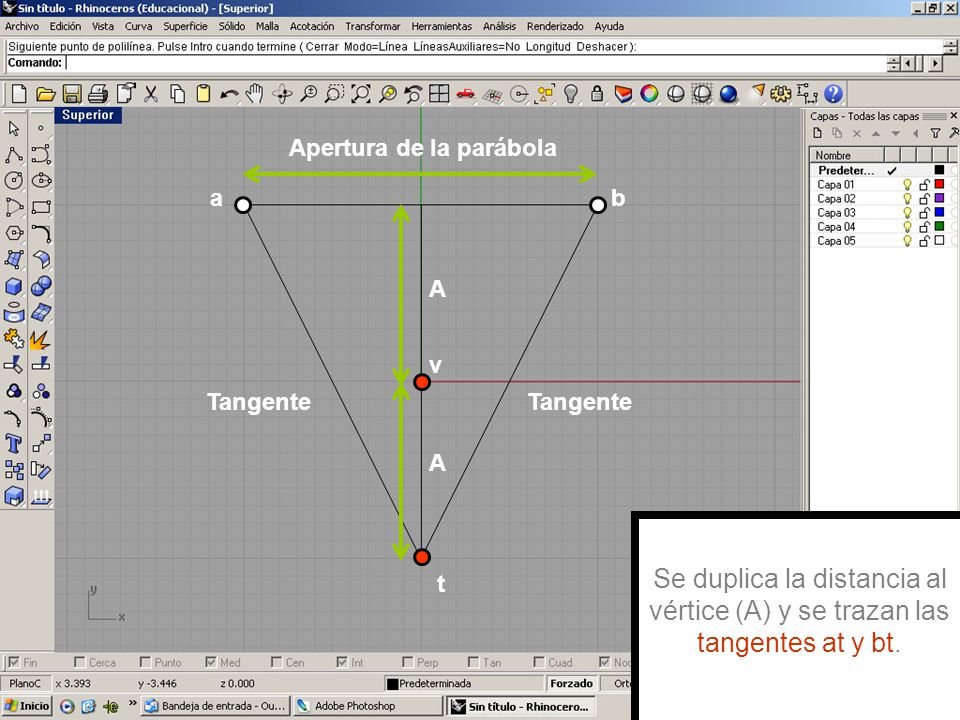

v Tangente Tangente A Se duplica la distancia al vértice (A) y se trazan las tangentes at y bt. t

3 Apertura de la parábola

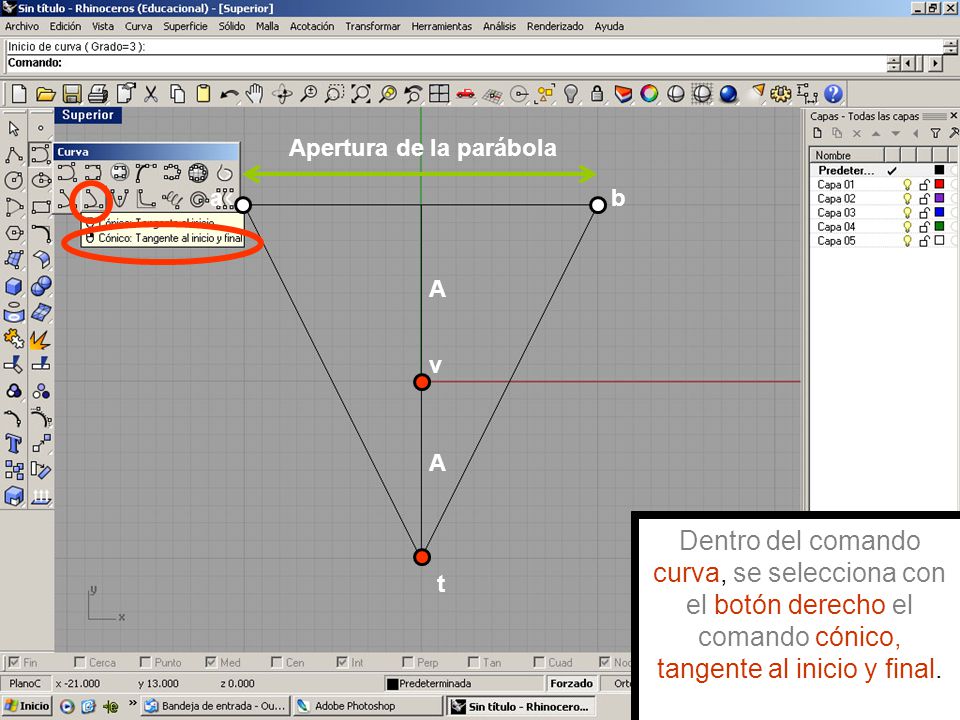

v A Dentro del comando curva, se selecciona con el botón derecho el comando cónico, tangente al inicio y final. t

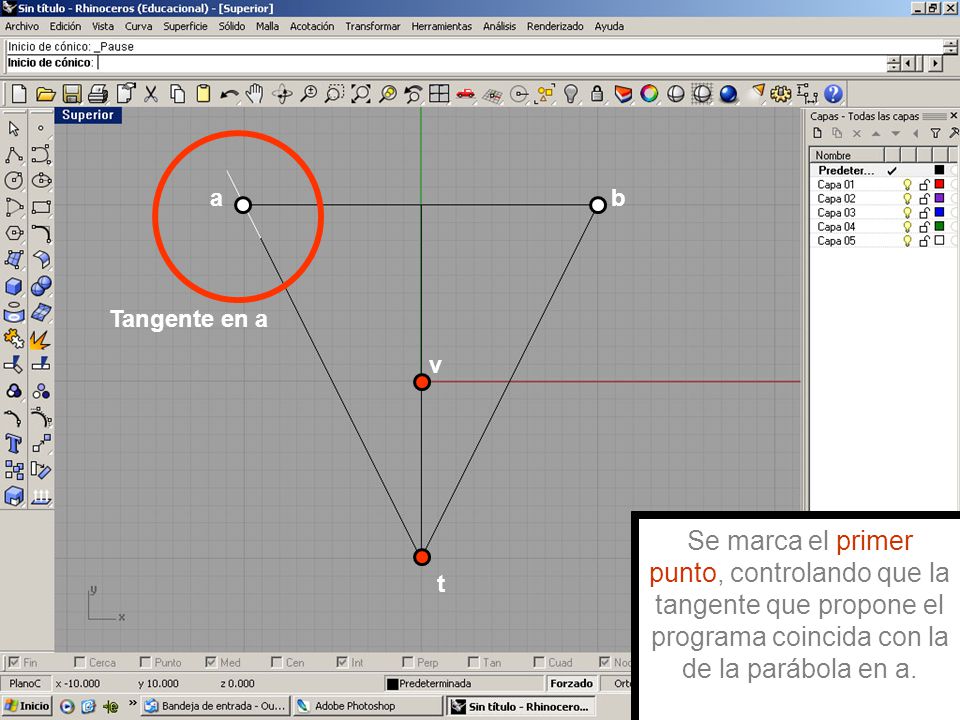

4 a b Tangente en a v Se marca el primer punto, controlando que la tangente que propone el programa coincida con la de la parábola en a. t

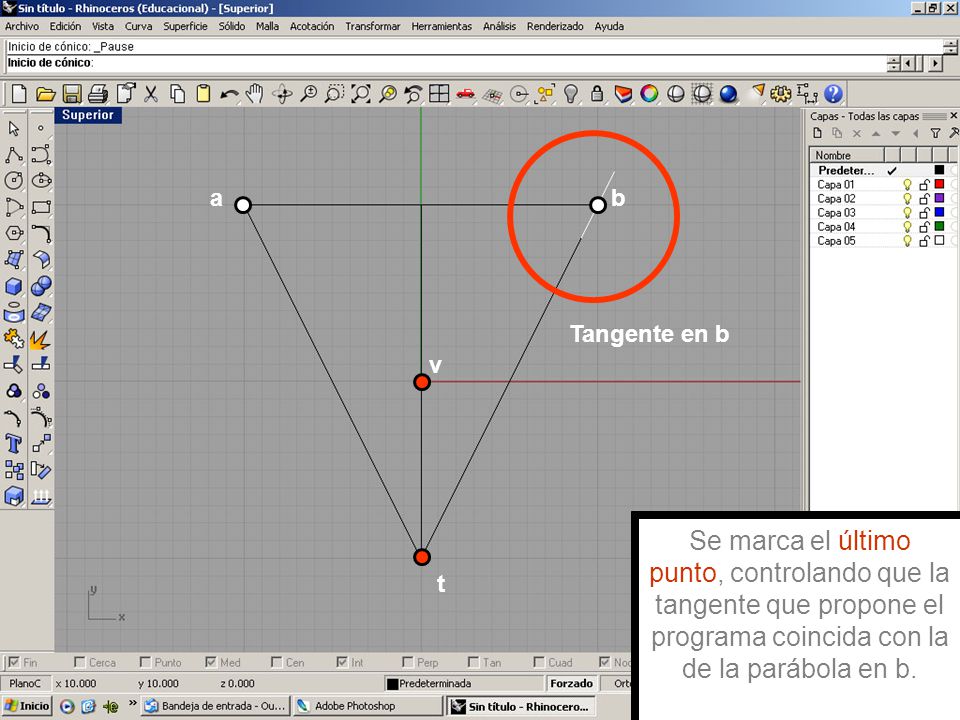

5 a b Tangente en b v Se marca el último punto, controlando que la tangente que propone el programa coincida con la de la parábola en b. t

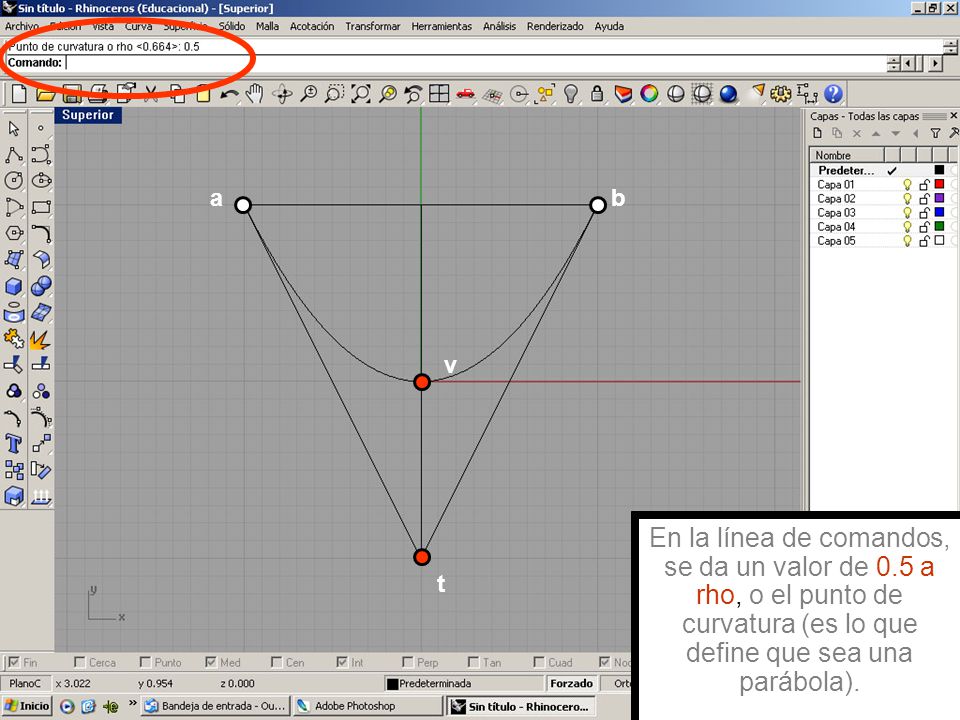

6 a b v En la línea de comandos, se da un valor de 0.5 a rho, o el punto de curvatura (es lo que define que sea una parábola). t

7 a b v En la línea de comandos, se da un valor de 0.5 a rho, o el punto de curvatura (es lo que define que sea una parábola). t

8 Este comando puede usarse para cualquier proporción de parábola

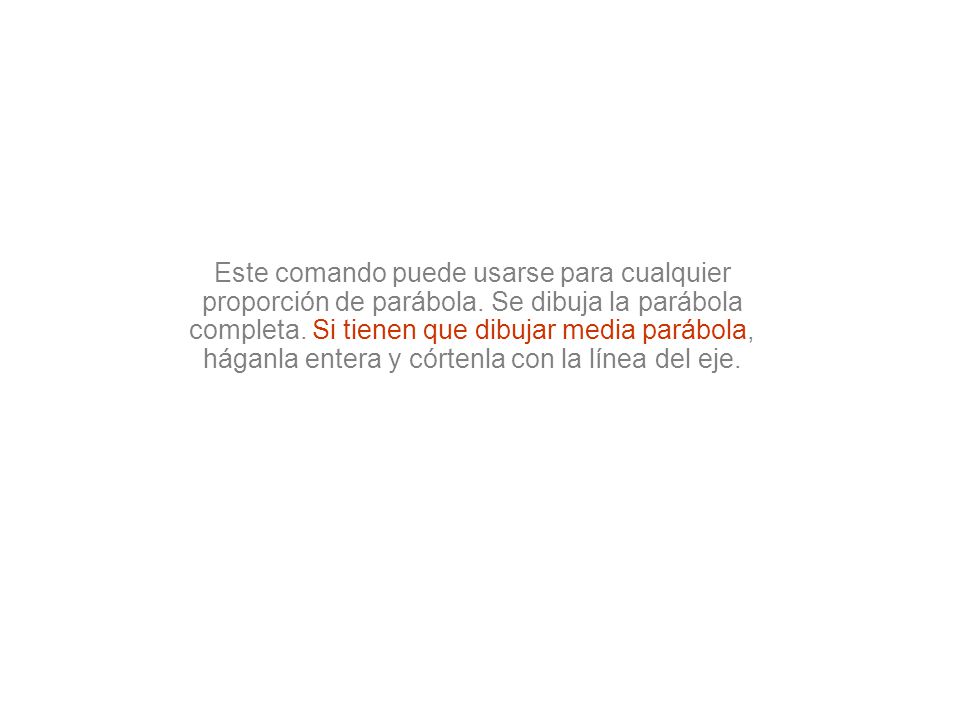

Este comando puede usarse para cualquier proporción de parábola. Se dibuja la parábola completa. Si tienen que dibujar media parábola, háganla entera y córtenla con la línea del eje.
