1
conociendo la longitud de su lado
1 Cuadrado conociendo la longitud de su lado
2
Construcción de un cuadrado conociendo la longitud de un lado:
Datos:
4
Construcción de un cuadrado conociendo la longitud de un lado:
En primer lugar situamos el cartabón o la escuadra para realizar la línea base del ejercicio de manera que quede perfectamente horizontal:
5
Construcción de un cuadrado conociendo la longitud de un lado:
Cuando tenemos el instrumento de dibujo bien situado, trazamos la línea base. Recuerda que en dibujo geométrico usamos líneas finas para todo el proceso excepto la rotulación al final.
6
Construcción de un cuadrado conociendo la longitud de un lado:
Ubicamos sobre la horizontal trazada anteriormente, la longitud del lado, que es un dato del problema:
7
Construcción de un cuadrado conociendo la longitud de un lado:
Se disponen la escuadra y el cartabón de la manera que podéis ver para conseguir una perpendicular por un extremo del lado a 90º exactos:
8
Construcción de un cuadrado conociendo la longitud de un lado:
Trazamos la perpendicular por un extremo del lado base del cuadrado
9

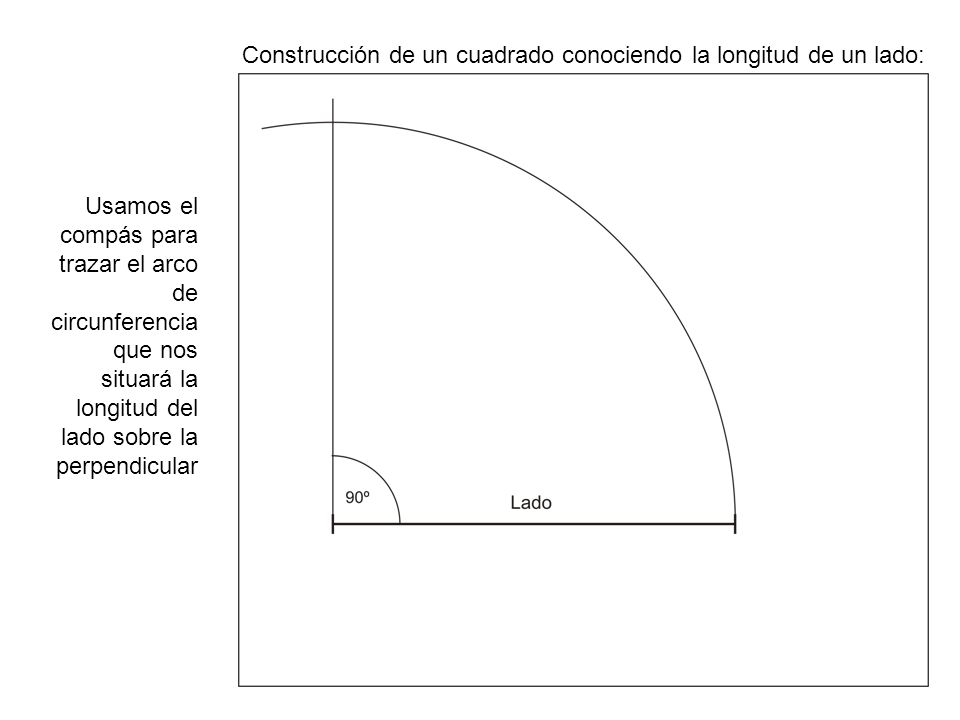

Construcción de un cuadrado conociendo la longitud de un lado:
Usamos el compás para trazar el arco de circunferencia que nos situará la longitud del lado sobre la perpendicular
10
Construcción de un cuadrado conociendo la longitud de un lado:
Repetimos el arco hacia el extremo derecho, sin necesidad de dibujar aún la vertical.
11
Construcción de un cuadrado conociendo la longitud de un lado:
Un tercer arco con radio igual a la longitud del lado y centro en el vértice superior izquierdo, corta al arco trazado anteriormente en el cuarto y último vértice necesario para trazar el cuadrado:
12
Construcción de un cuadrado conociendo la longitud de un lado:
Con cuidado dibujamos el lado superior del cuadrado a lápiz
13
Construcción de un cuadrado conociendo la longitud de un lado:
Dibujamos el lado que falta para completar la figura:
14
Construcción de un cuadrado conociendo la longitud de un lado:
Finalmente rotulamos el cuadrado obtenido con un rotulador negro y no borramos ninguno de los trazados hechos a lápiz.
15
Fin
