INSTALACION DE UN LABORATORIO DE QUIMICA DE EDUCACION MEDIA MATERIAL ELABORADO POR LA PROF. PERLA SULE.

Presentación del tema: "INSTALACION DE UN LABORATORIO DE QUIMICA DE EDUCACION MEDIA MATERIAL ELABORADO POR LA PROF. PERLA SULE."— Transcripción de la presentación:

1

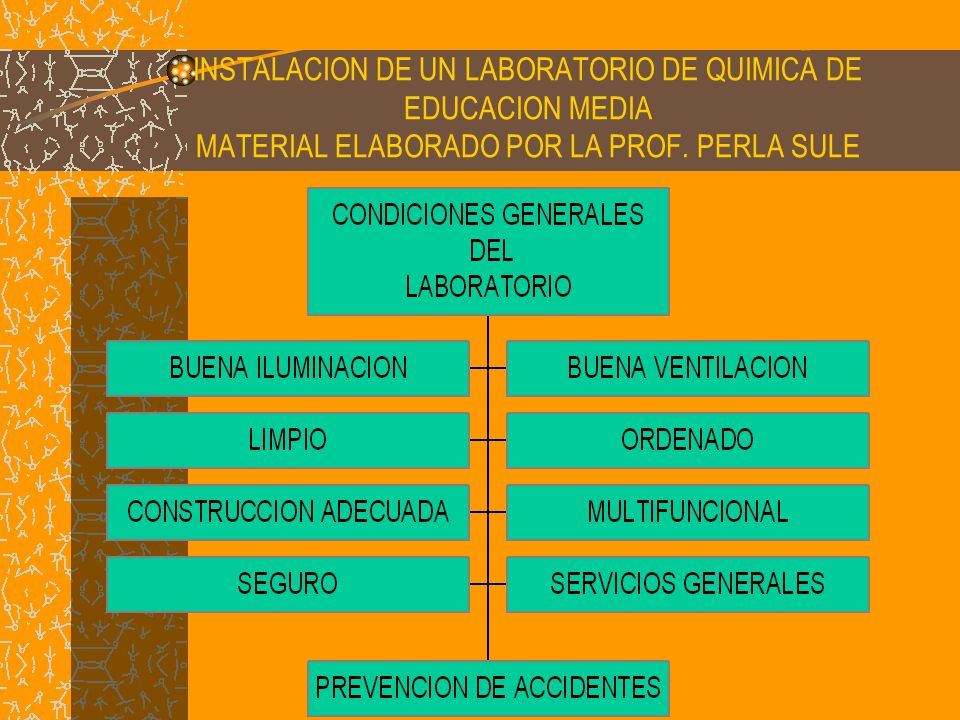

2 INSTALACION DE UN LABORATORIO DE QUIMICA DE EDUCACION MEDIA MATERIAL ELABORADO POR LA PROF. PERLA SULE

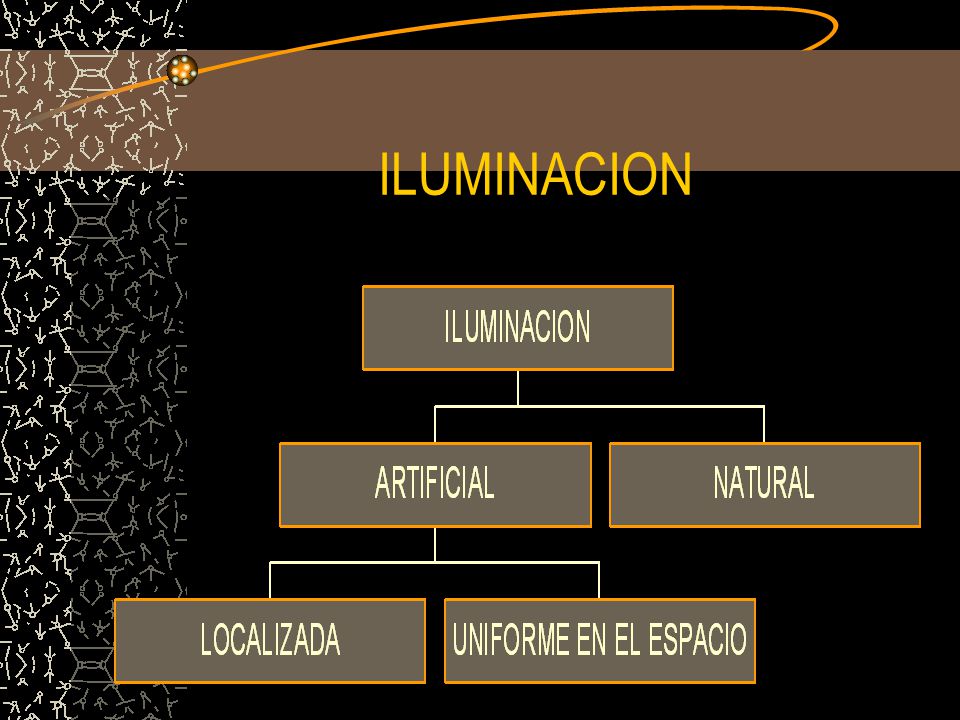

3 ILUMINACION

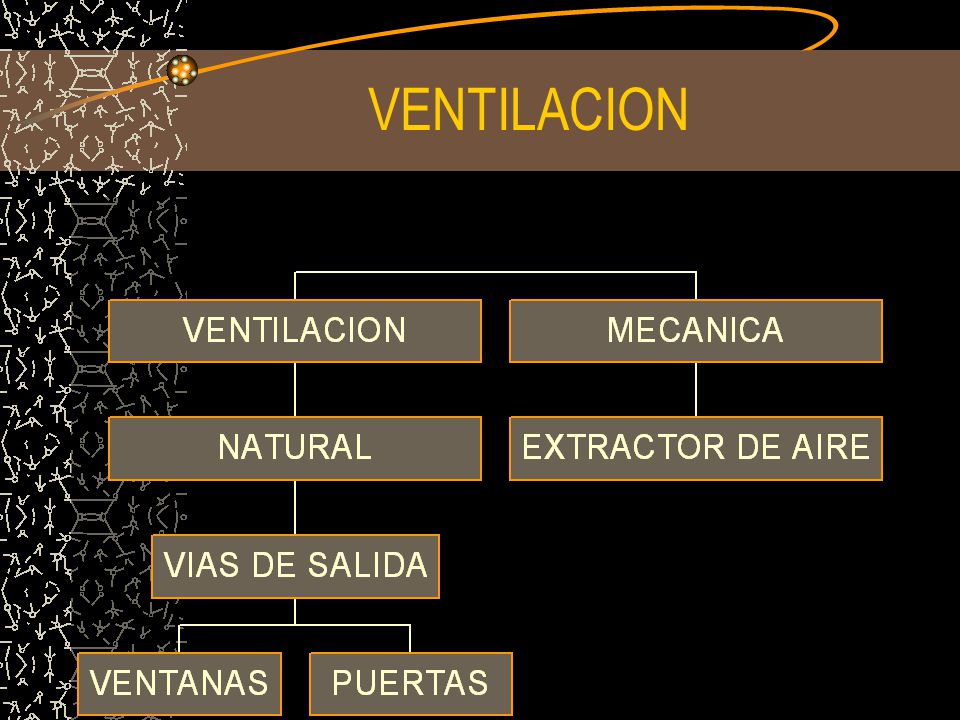

4 VENTILACION

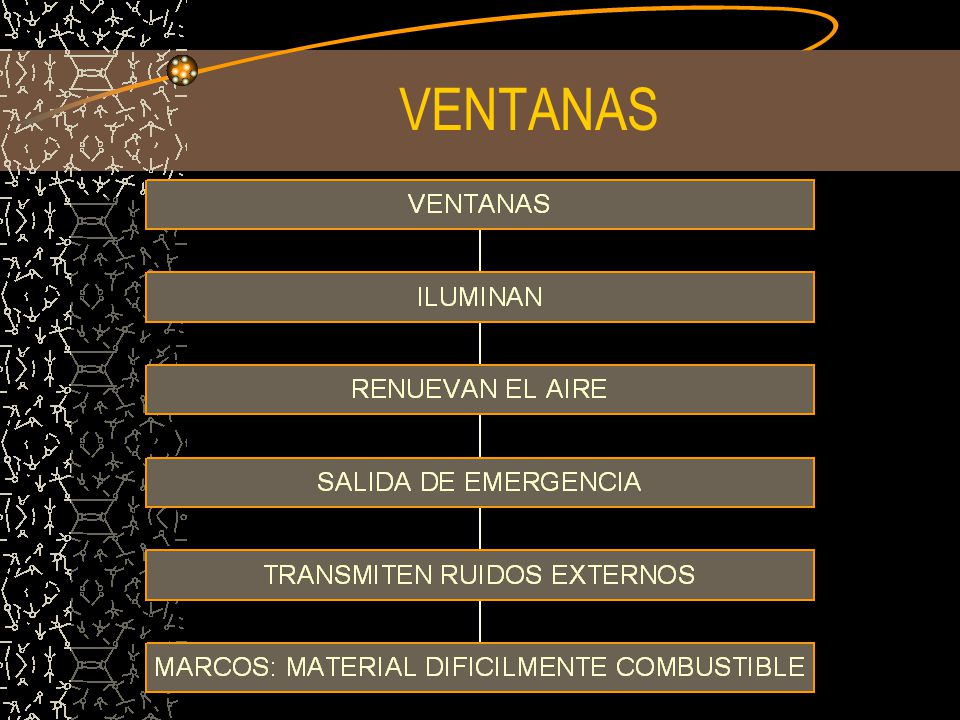

5 VENTANAS

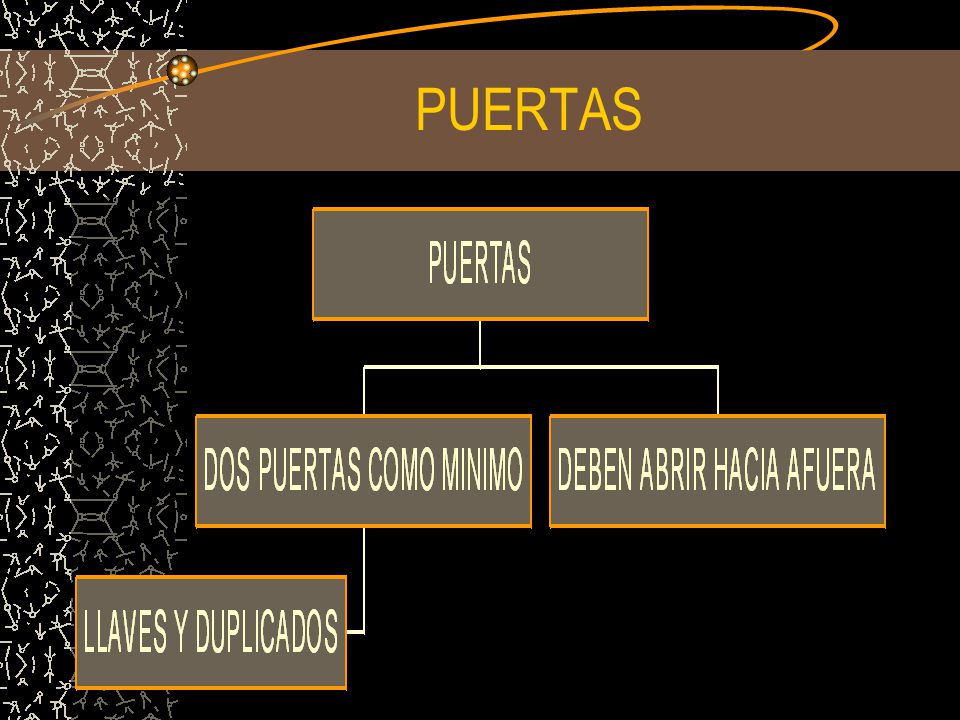

6 PUERTAS

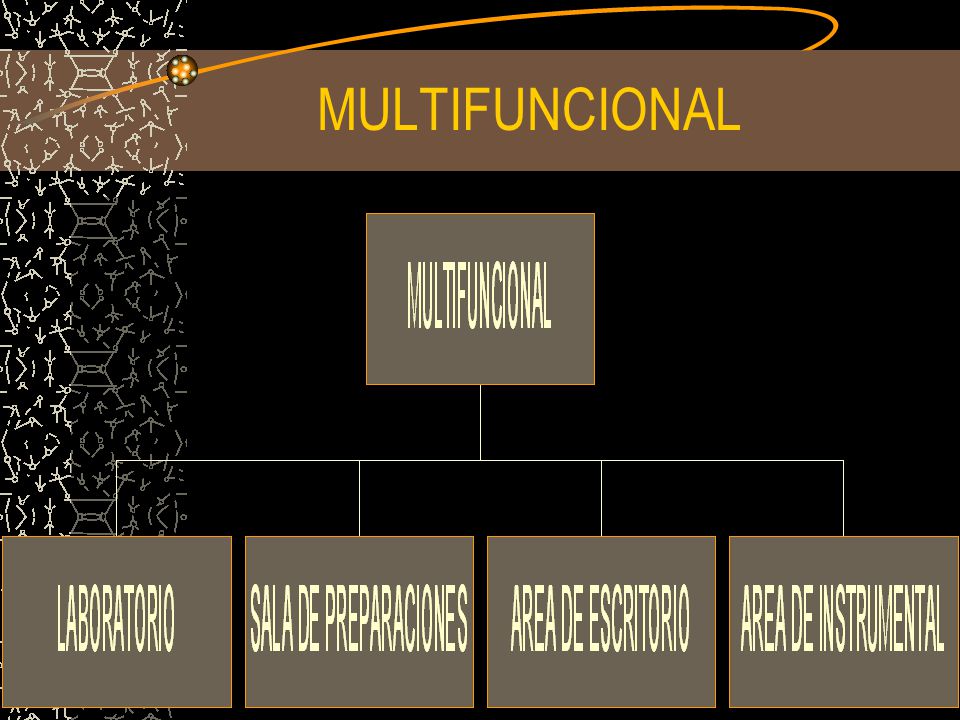

7 MULTIFUNCIONAL

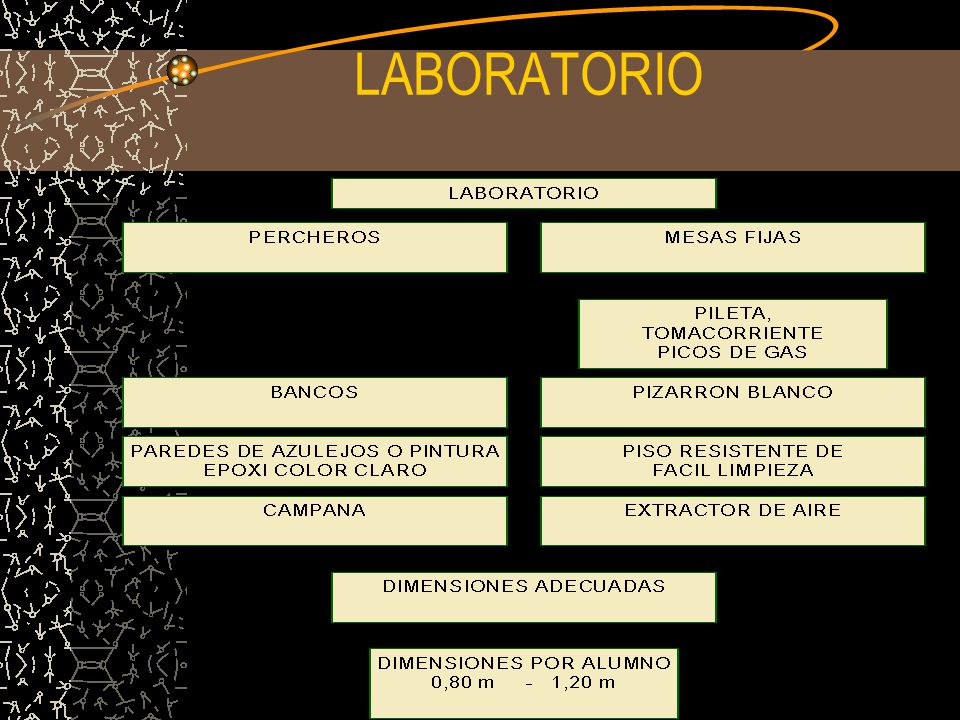

8 LABORATORIO

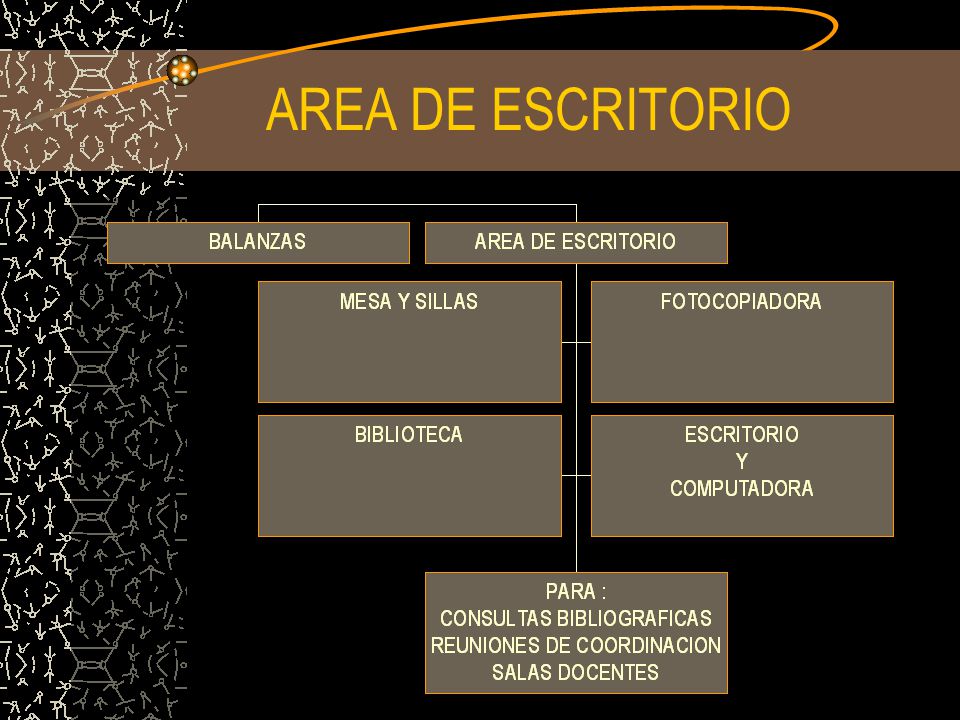

9 AREA DE ESCRITORIO

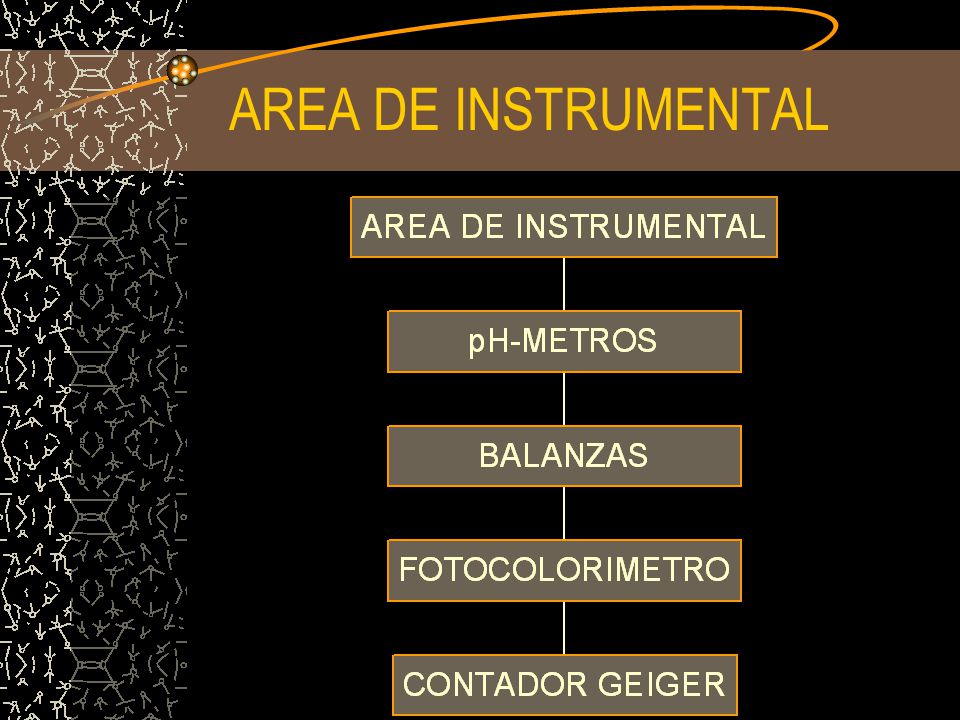

10 AREA DE INSTRUMENTAL

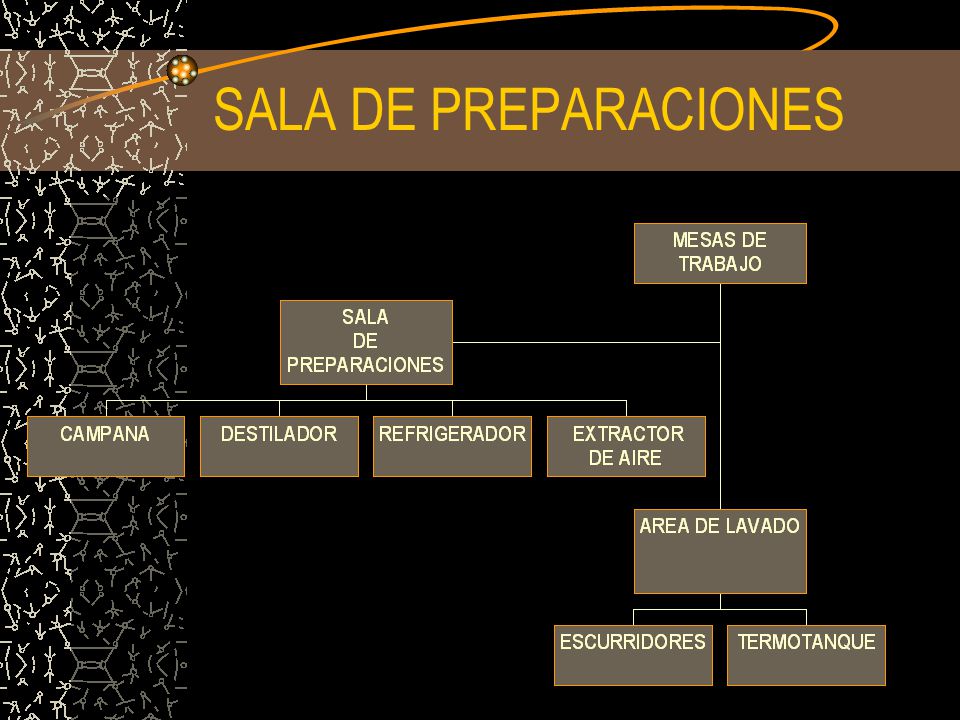

11 SALA DE PREPARACIONES

12 SERVICIOS GENERALES

13 SUMINISTRO DE GAS

14 RED DE DISTRIBUCION DE GAS

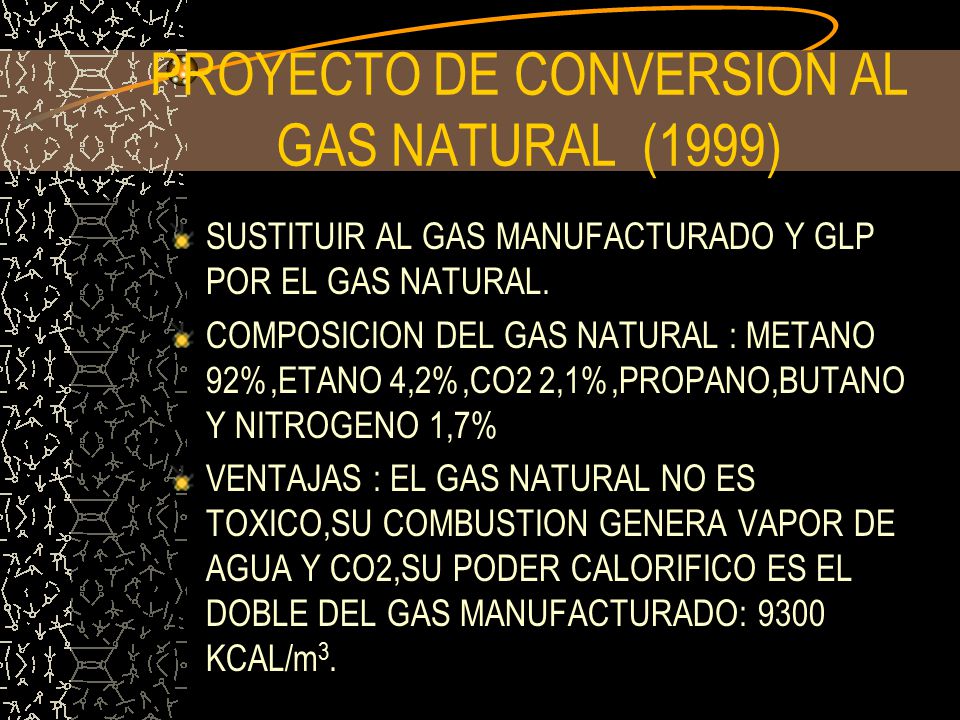

15 PROYECTO DE CONVERSION AL GAS NATURAL (1999) SUSTITUIR AL GAS MANUFACTURADO Y GLP POR EL GAS NATURAL. COMPOSICION DEL GAS NATURAL : METANO 92%,ETANO 4,2%,CO2 2,1%,PROPANO,BUTANO Y NITROGENO 1,7% VENTAJAS : EL GAS NATURAL NO ES TOXICO,SU COMBUSTION GENERA VAPOR DE AGUA Y CO2,SU PODER CALORIFICO ES EL DOBLE DEL GAS MANUFACTURADO: 9300 KCAL/m 3.

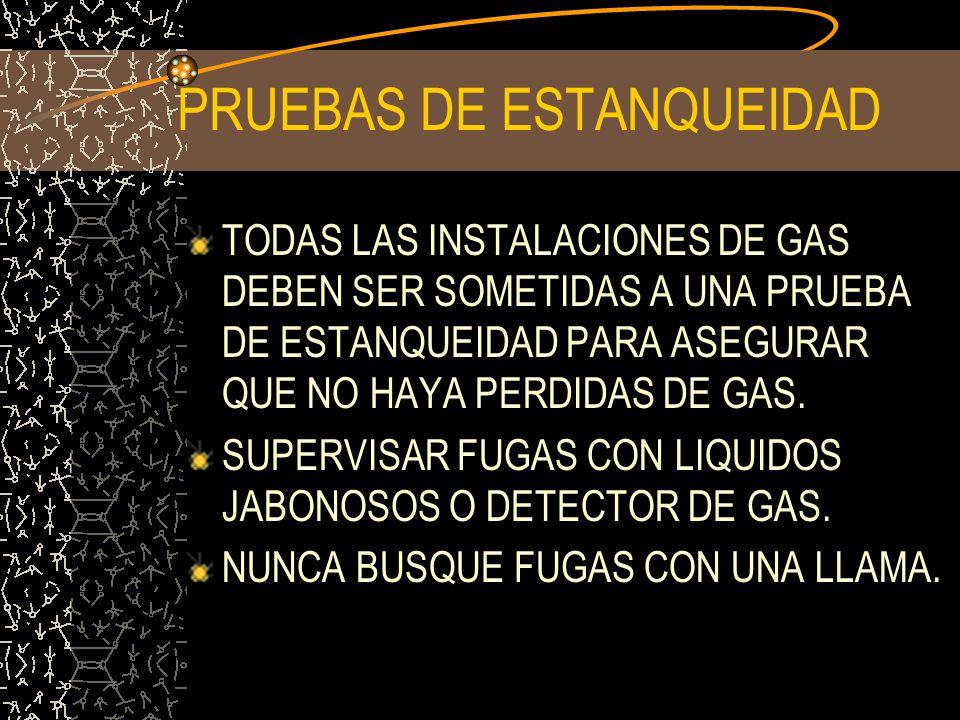

16 PRUEBAS DE ESTANQUEIDAD TODAS LAS INSTALACIONES DE GAS DEBEN SER SOMETIDAS A UNA PRUEBA DE ESTANQUEIDAD PARA ASEGURAR QUE NO HAYA PERDIDAS DE GAS. SUPERVISAR FUGAS CON LIQUIDOS JABONOSOS O DETECTOR DE GAS. NUNCA BUSQUE FUGAS CON UNA LLAMA.

17 TUBERIAS DE DESAGUE

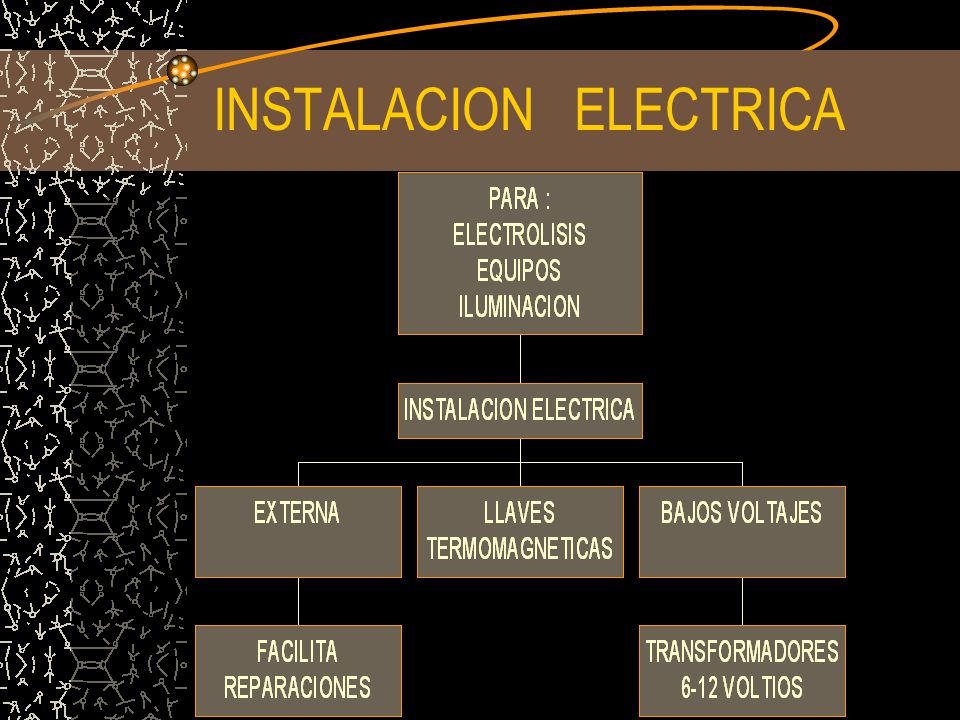

18 INSTALACION ELECTRICA

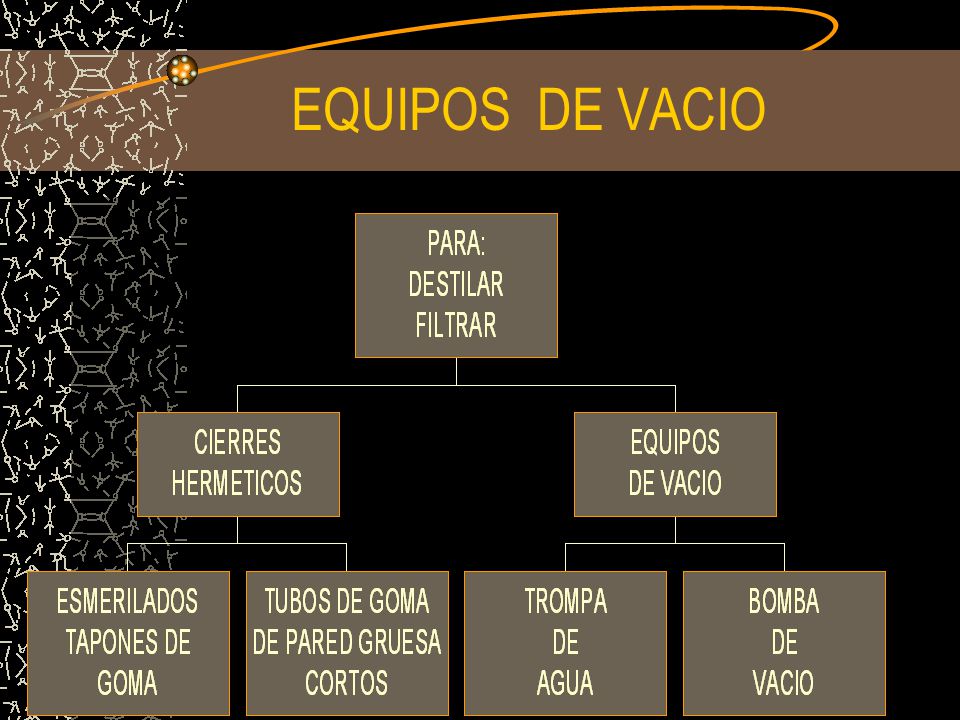

19 EQUIPOS DE VACIO

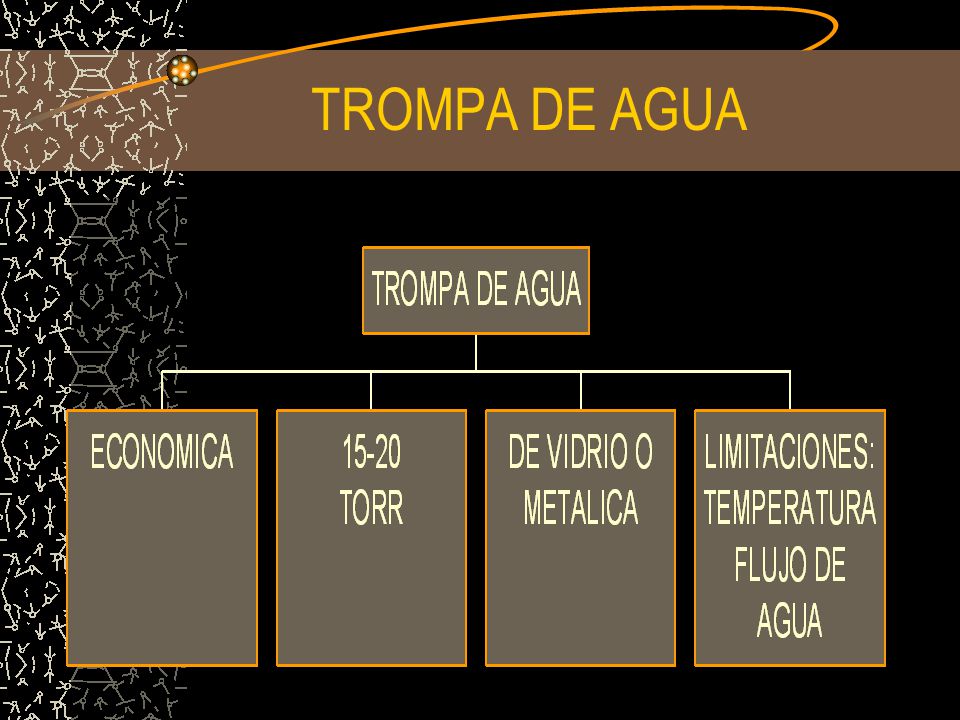

20 TROMPA DE AGUA

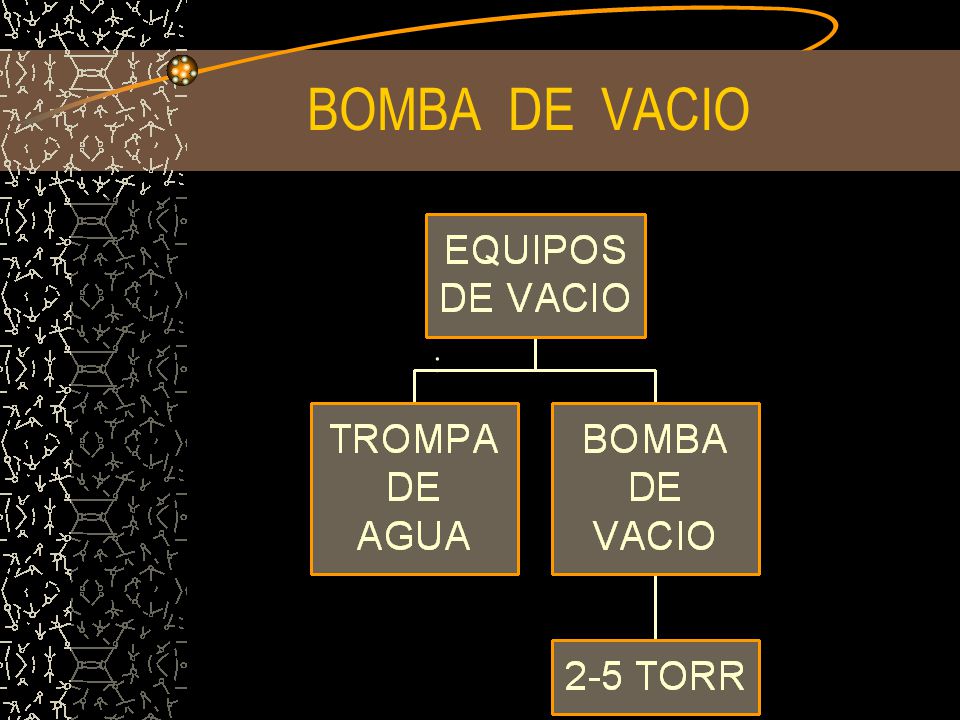

21 BOMBA DE VACIO :

22 SEGURIDAD EN EL LABORATORIO

23 TRABAJO EN EL LABORATORIO

24 RIESGOS

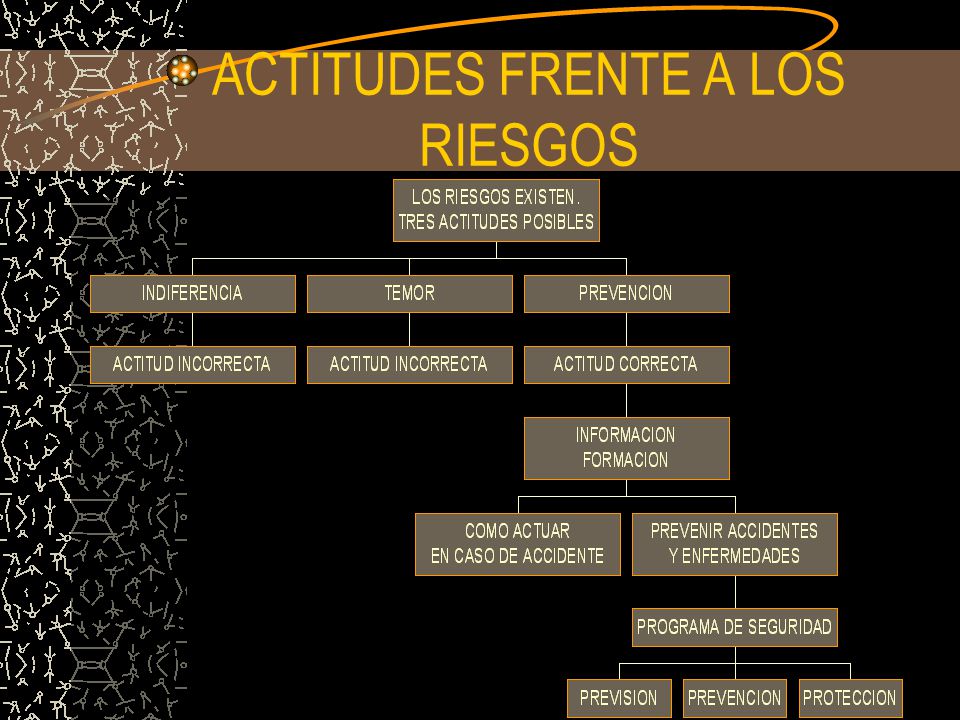

25 ACTITUDES FRENTE A LOS RIESGOS

26 EQUIPOS DE SEGURIDAD

27 EQUIPOS DE SEGURIDAD INDIVIDUAL

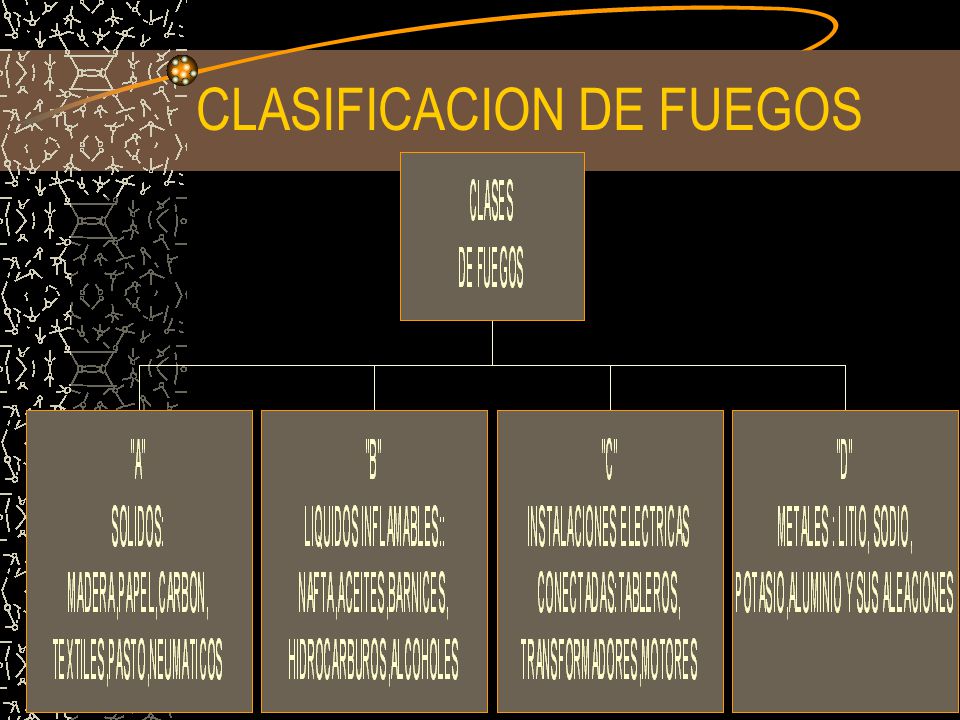

28 CLASIFICACION DE FUEGOS

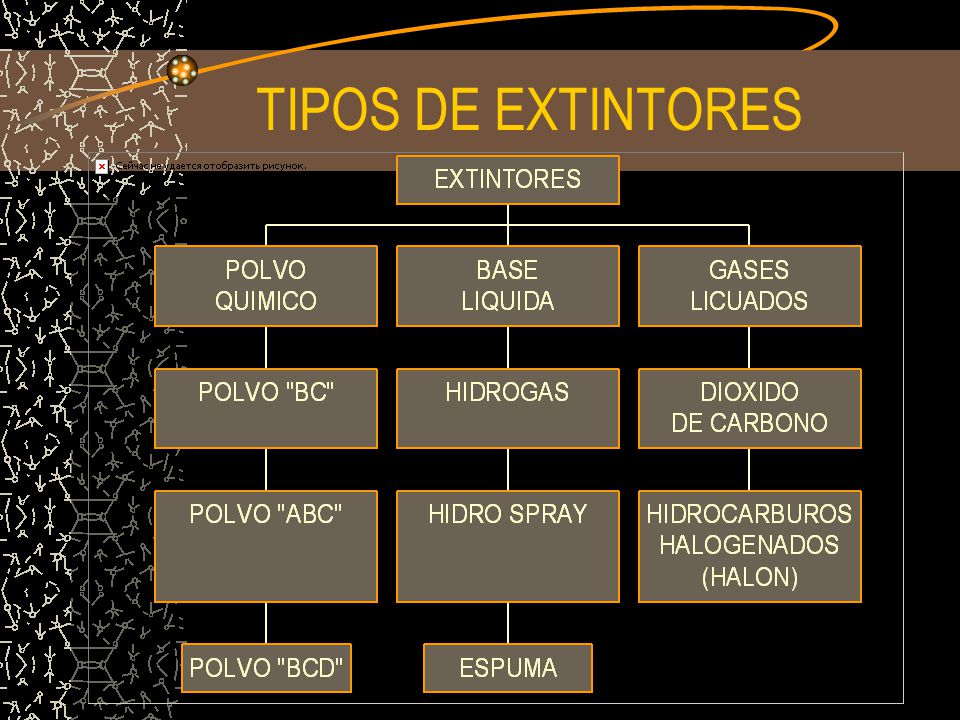

29 TIPOS DE EXTINTORES

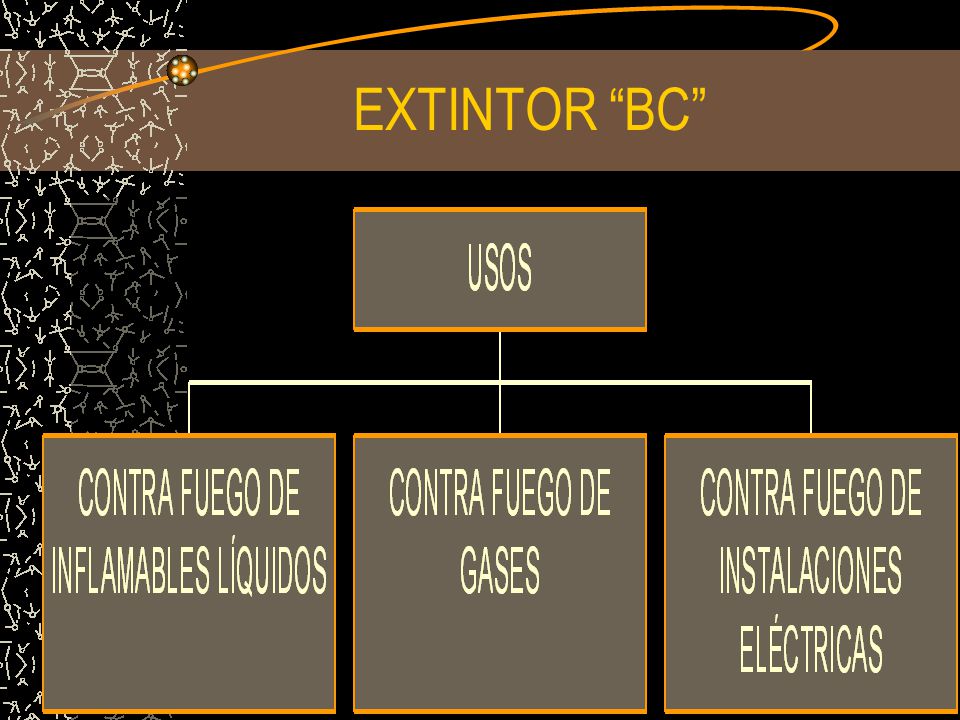

30 EXTINTOR “BC”

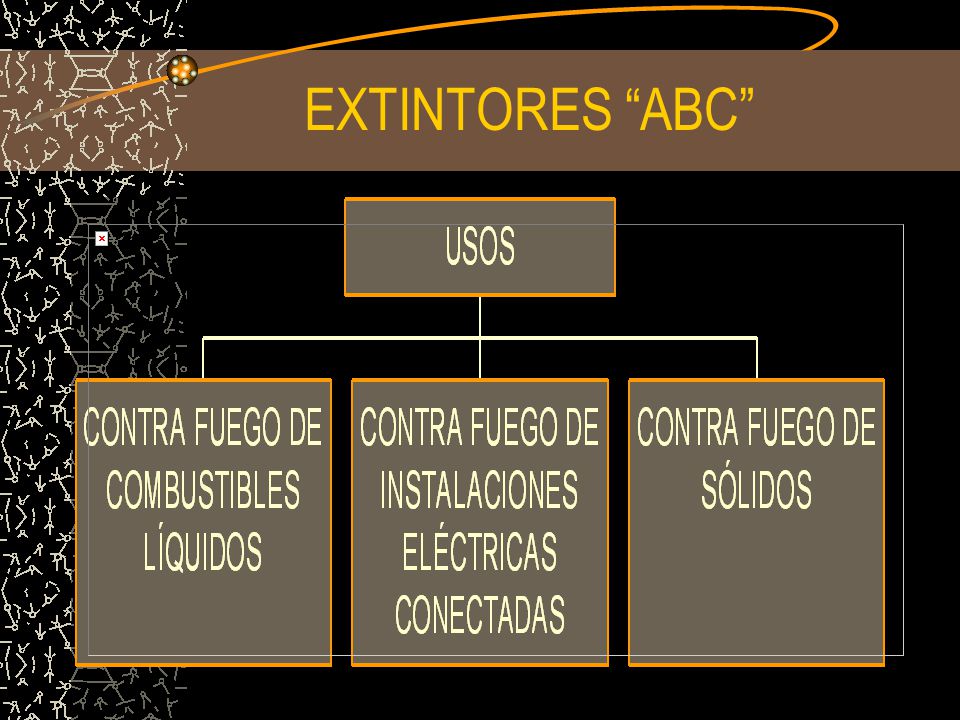

31 EXTINTORES “ABC”

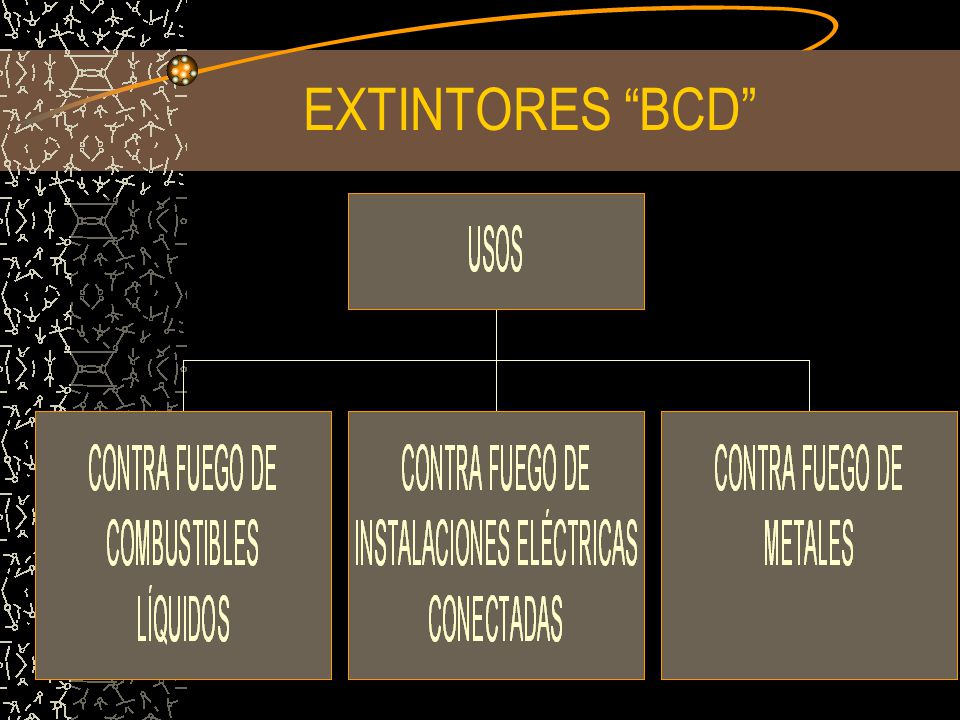

32 EXTINTORES “BCD”

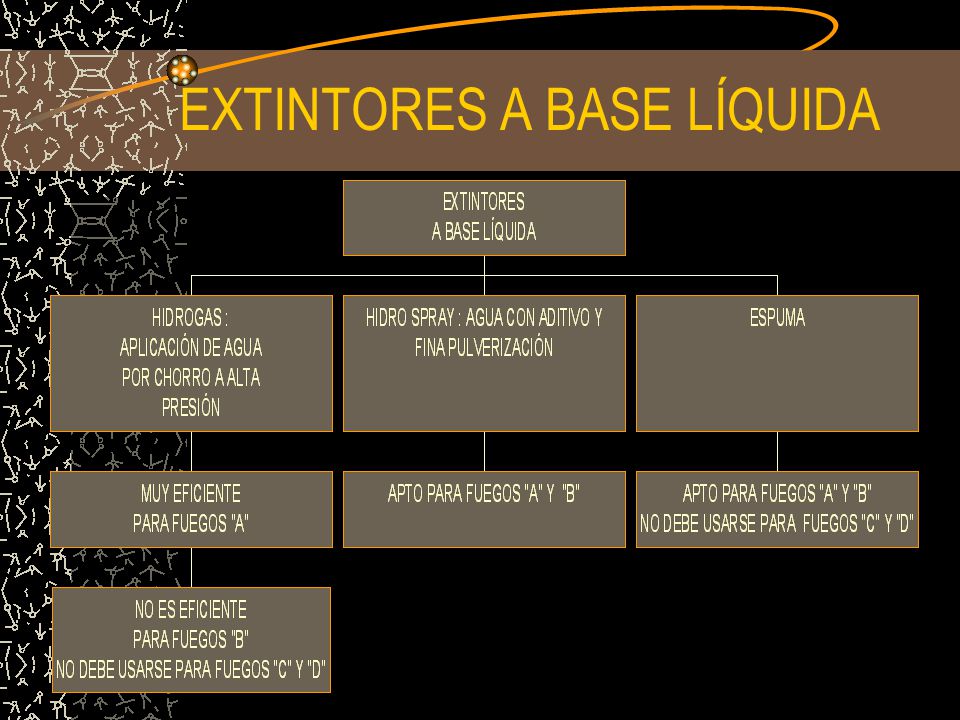

33 EXTINTORES A BASE LÍQUIDA

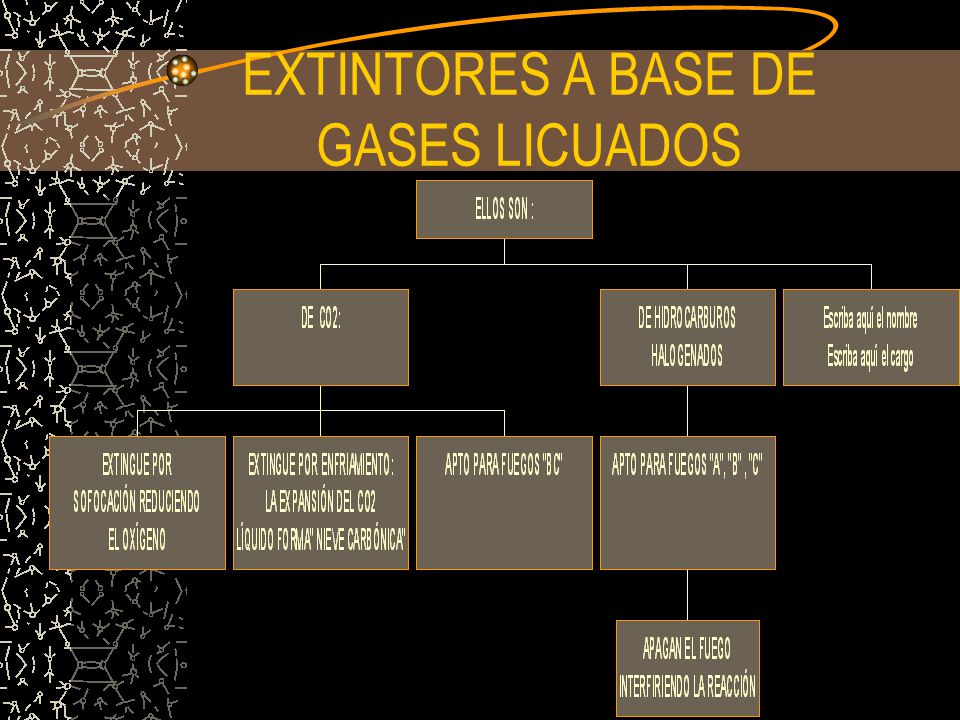

34 EXTINTORES A BASE DE GASES LICUADOS

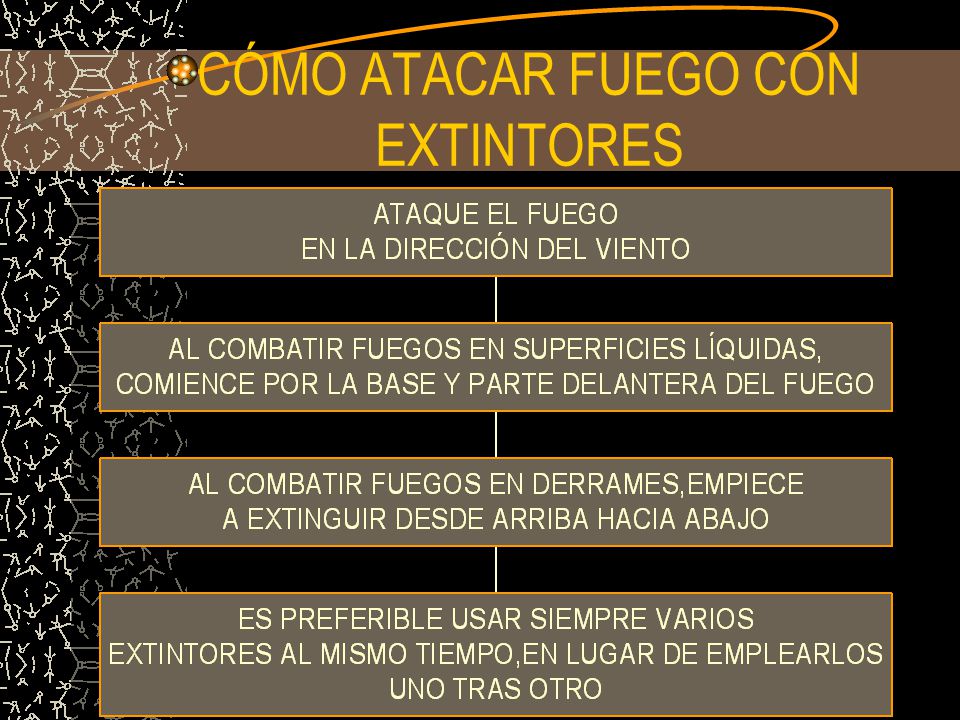

35 CÓMO ATACAR FUEGO CON EXTINTORES

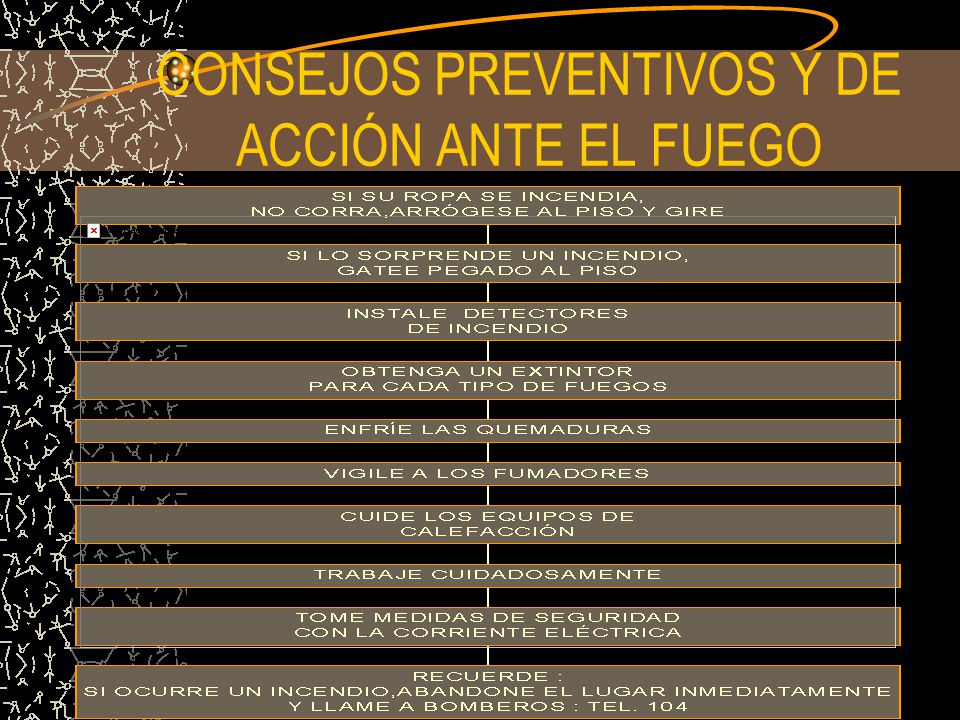

36 CONSEJOS PREVENTIVOS Y DE ACCIÓN ANTE EL FUEGO

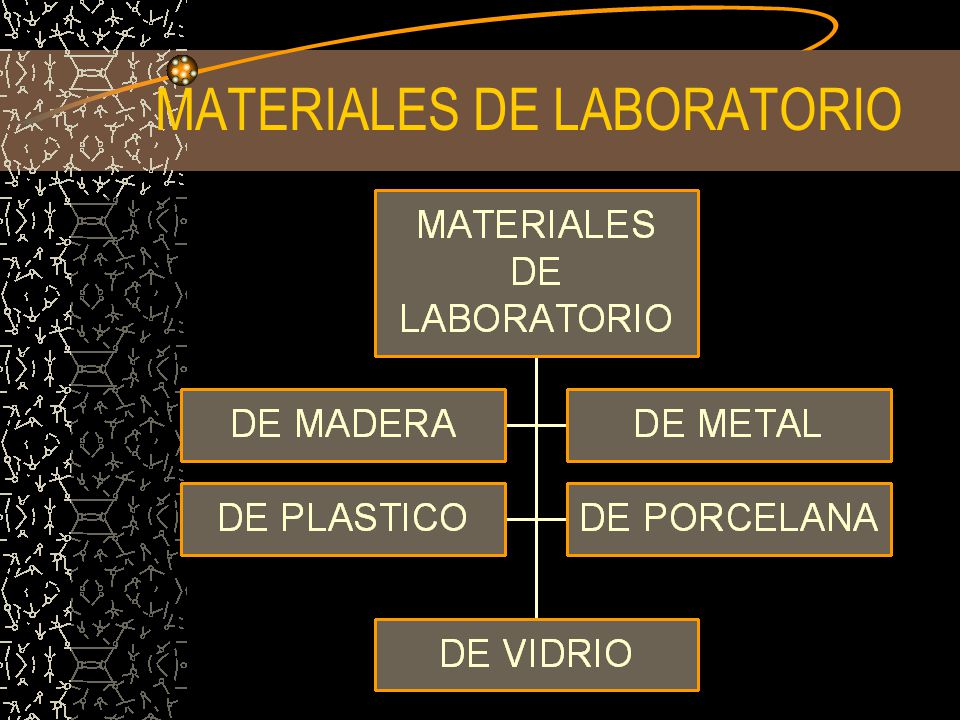

37 MATERIALES DE LABORATORIO

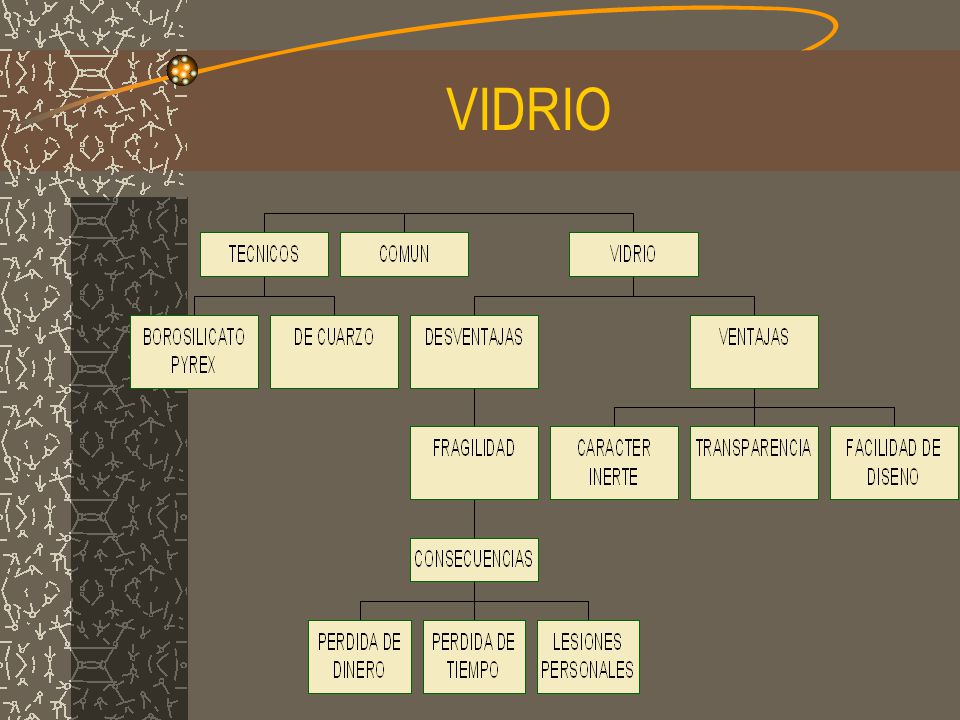

38 VIDRIO

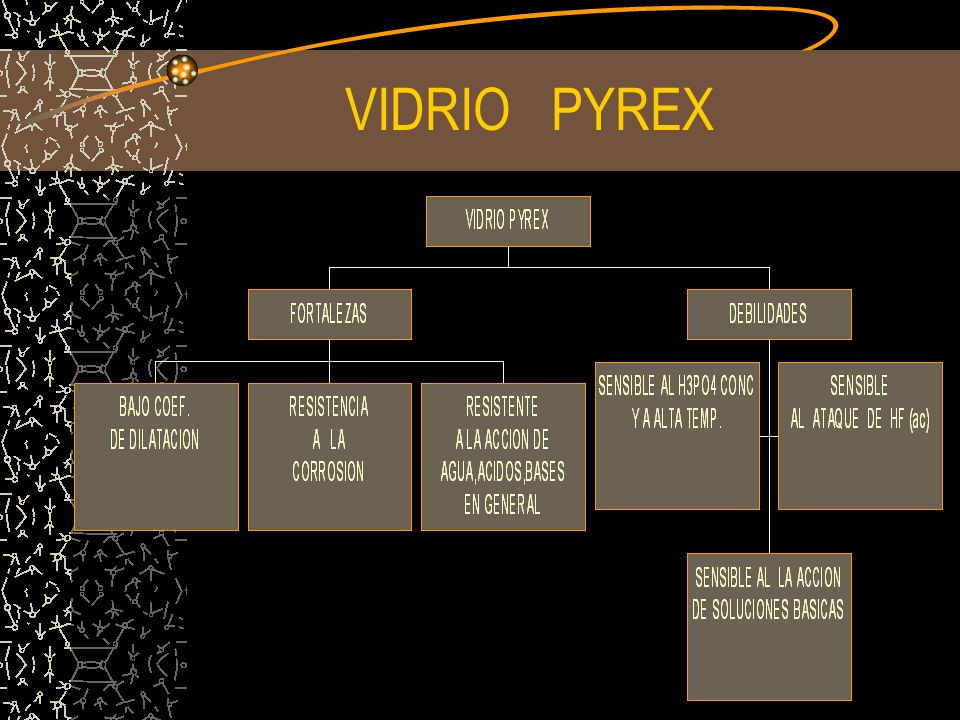

39 VIDRIO PYREX

40 LABORATORIO ORDENADO

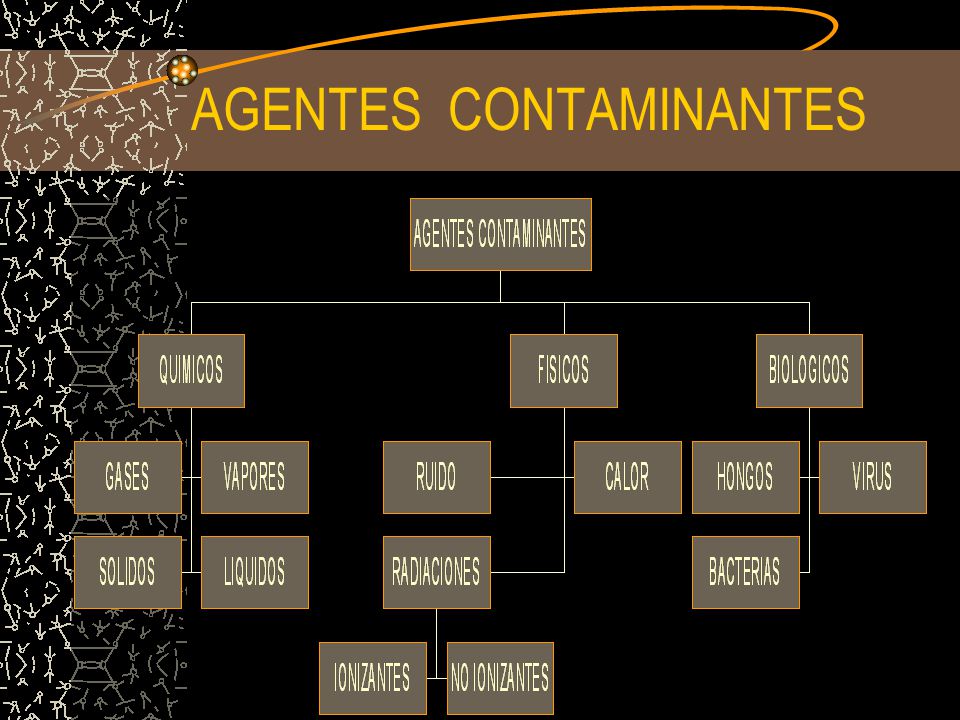

41 AGENTES CONTAMINANTES

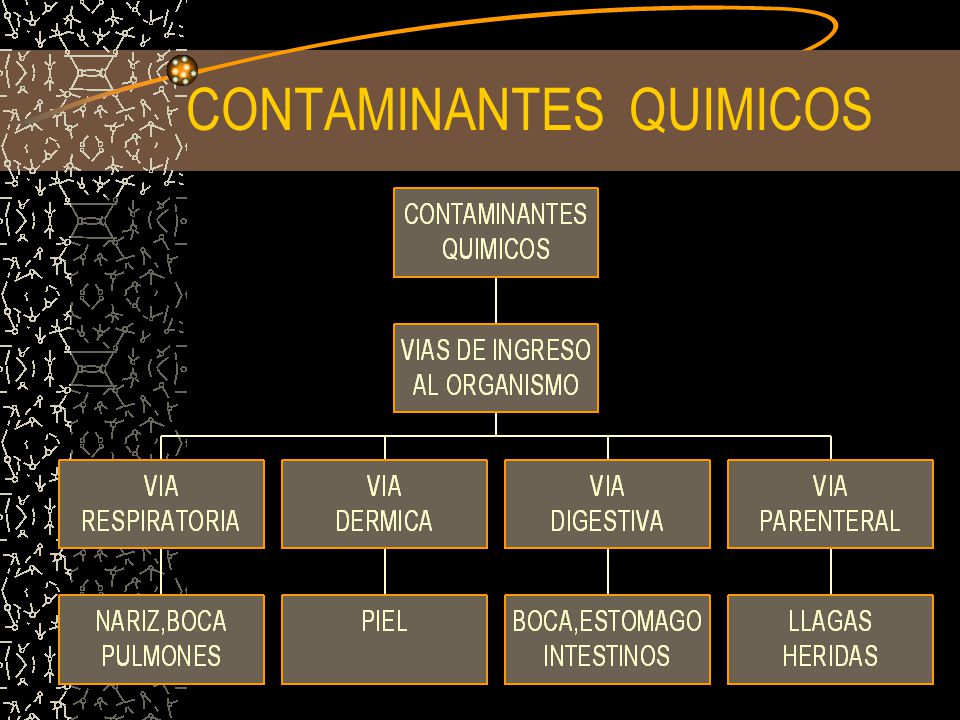

42 CONTAMINANTES QUIMICOS

43 PRODUCTOS QUIMICOS

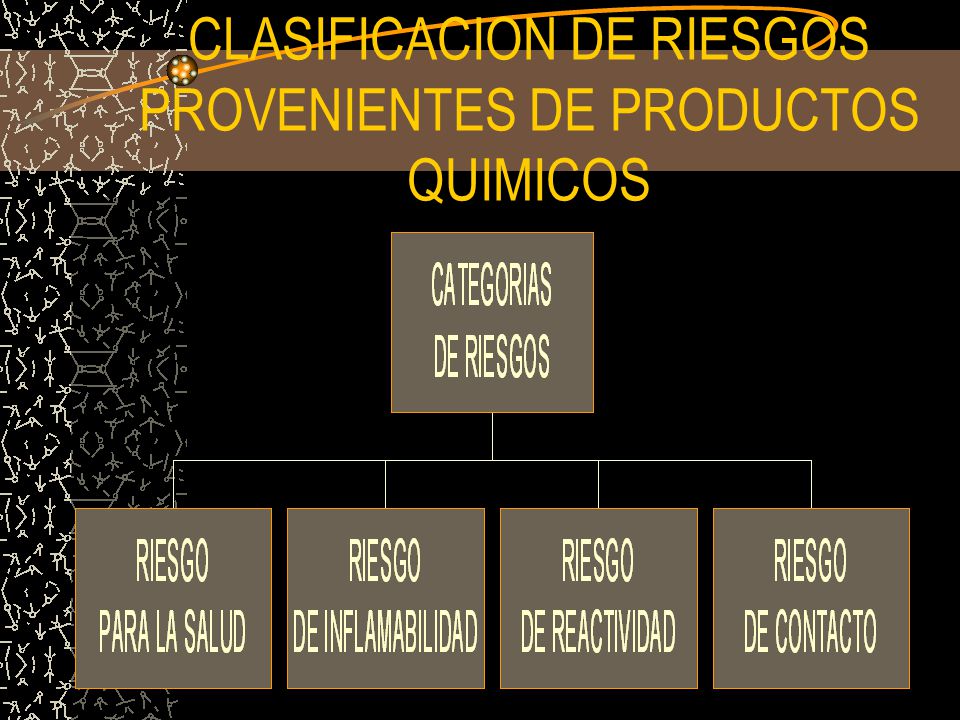

44 CLASIFICACION DE RIESGOS PROVENIENTES DE PRODUCTOS QUIMICOS

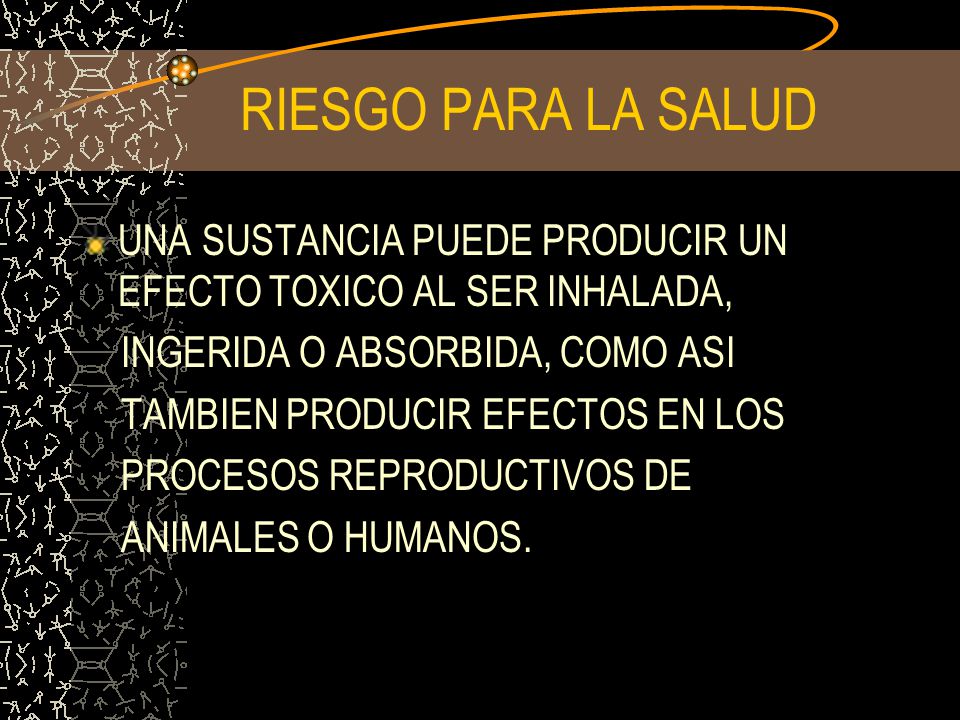

45 RIESGO PARA LA SALUD UNA SUSTANCIA PUEDE PRODUCIR UN EFECTO TOXICO AL SER INHALADA, INGERIDA O ABSORBIDA, COMO ASI TAMBIEN PRODUCIR EFECTOS EN LOS PROCESOS REPRODUCTIVOS DE ANIMALES O HUMANOS.

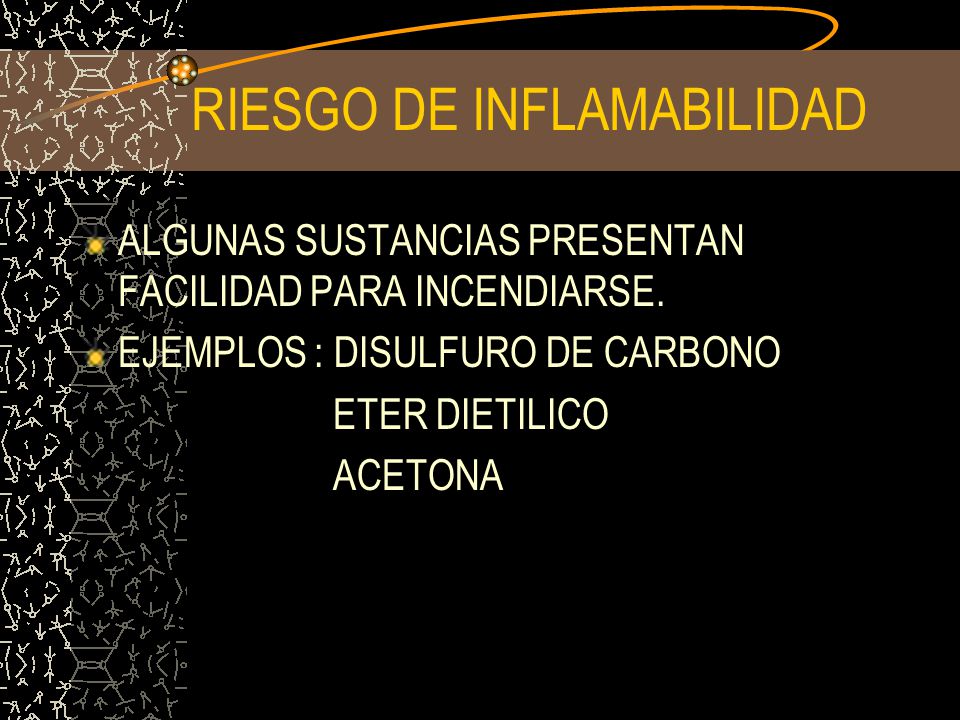

46 RIESGO DE INFLAMABILIDAD ALGUNAS SUSTANCIAS PRESENTAN FACILIDAD PARA INCENDIARSE. EJEMPLOS : DISULFURO DE CARBONO ETER DIETILICO ACETONA

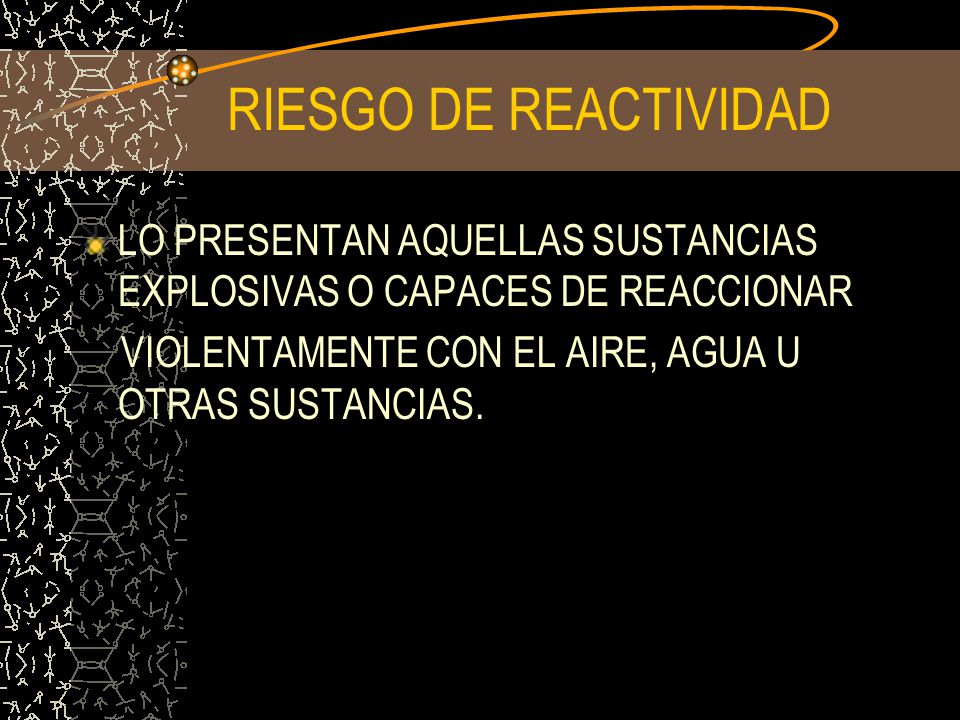

47 RIESGO DE REACTIVIDAD LO PRESENTAN AQUELLAS SUSTANCIAS EXPLOSIVAS O CAPACES DE REACCIONAR VIOLENTAMENTE CON EL AIRE, AGUA U OTRAS SUSTANCIAS.

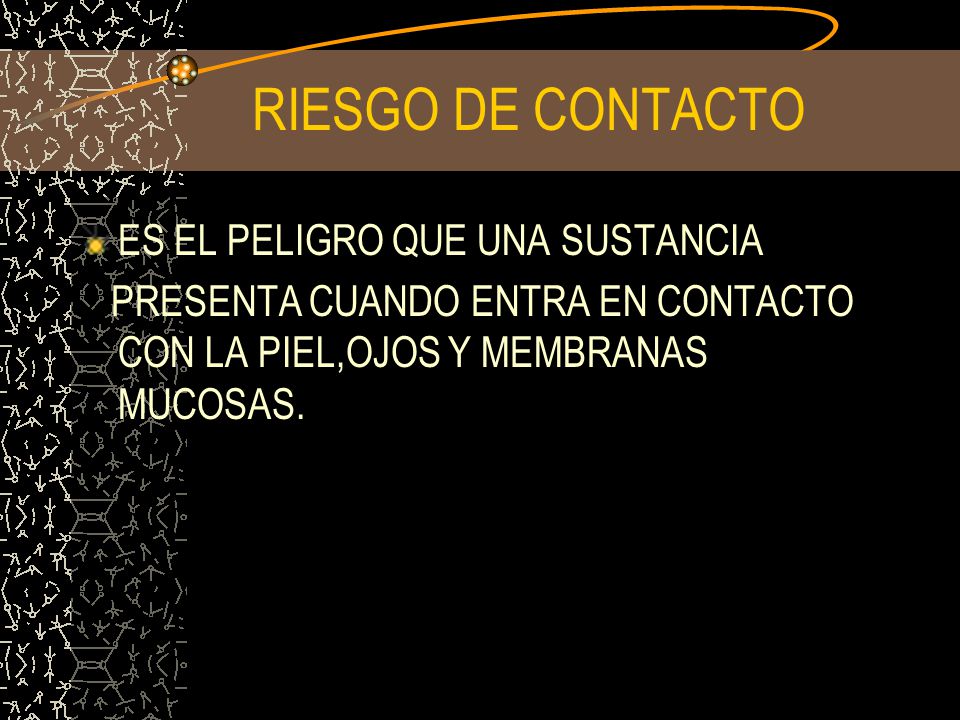

48 RIESGO DE CONTACTO ES EL PELIGRO QUE UNA SUSTANCIA PRESENTA CUANDO ENTRA EN CONTACTO CON LA PIEL,OJOS Y MEMBRANAS MUCOSAS.

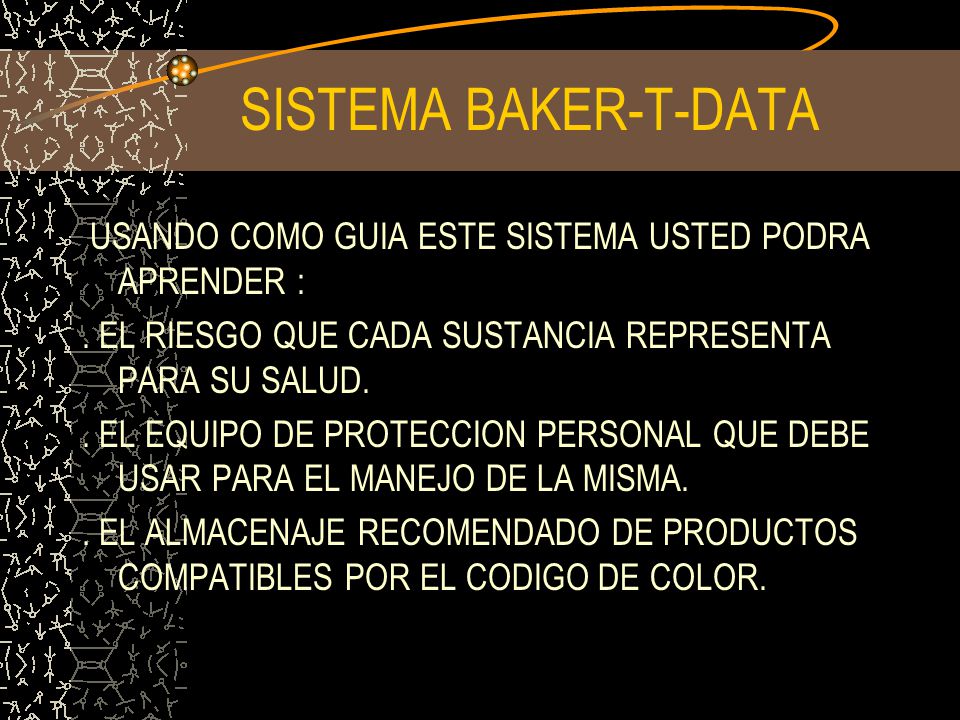

49 SISTEMA BAKER-T-DATA USANDO COMO GUIA ESTE SISTEMA USTED PODRA APRENDER :. EL RIESGO QUE CADA SUSTANCIA REPRESENTA PARA SU SALUD.. EL EQUIPO DE PROTECCION PERSONAL QUE DEBE USAR PARA EL MANEJO DE LA MISMA.. EL ALMACENAJE RECOMENDADO DE PRODUCTOS COMPATIBLES POR EL CODIGO DE COLOR.

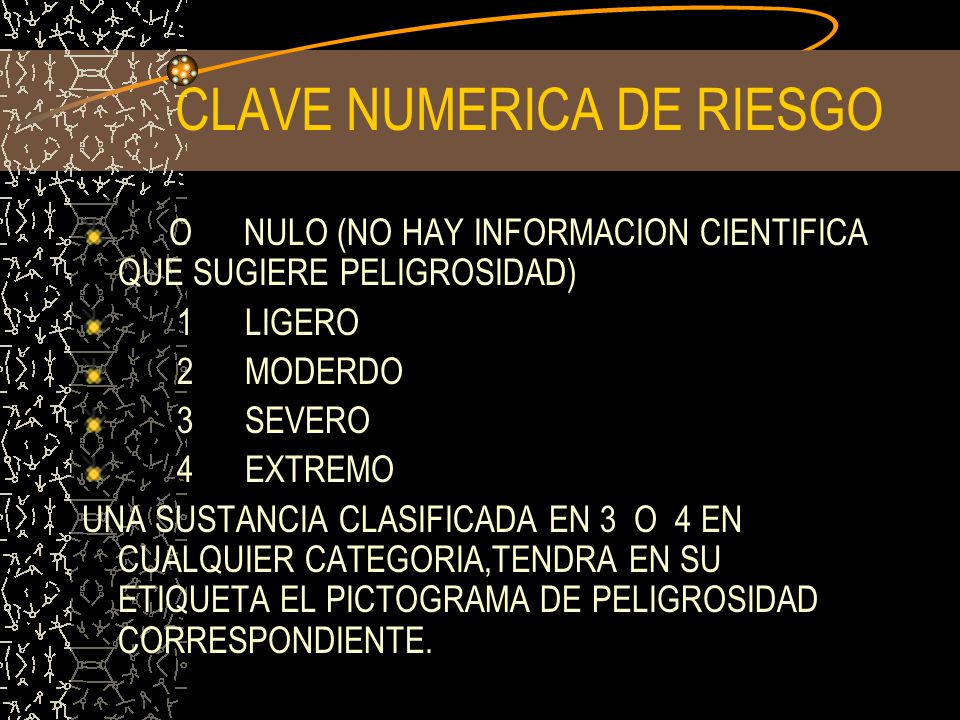

50 CLAVE NUMERICA DE RIESGO O NULO (NO HAY INFORMACION CIENTIFICA QUE SUGIERE PELIGROSIDAD) 1 LIGERO 2 MODERDO 3 SEVERO 4 EXTREMO UNA SUSTANCIA CLASIFICADA EN 3 O 4 EN CUALQUIER CATEGORIA,TENDRA EN SU ETIQUETA EL PICTOGRAMA DE PELIGROSIDAD CORRESPONDIENTE.

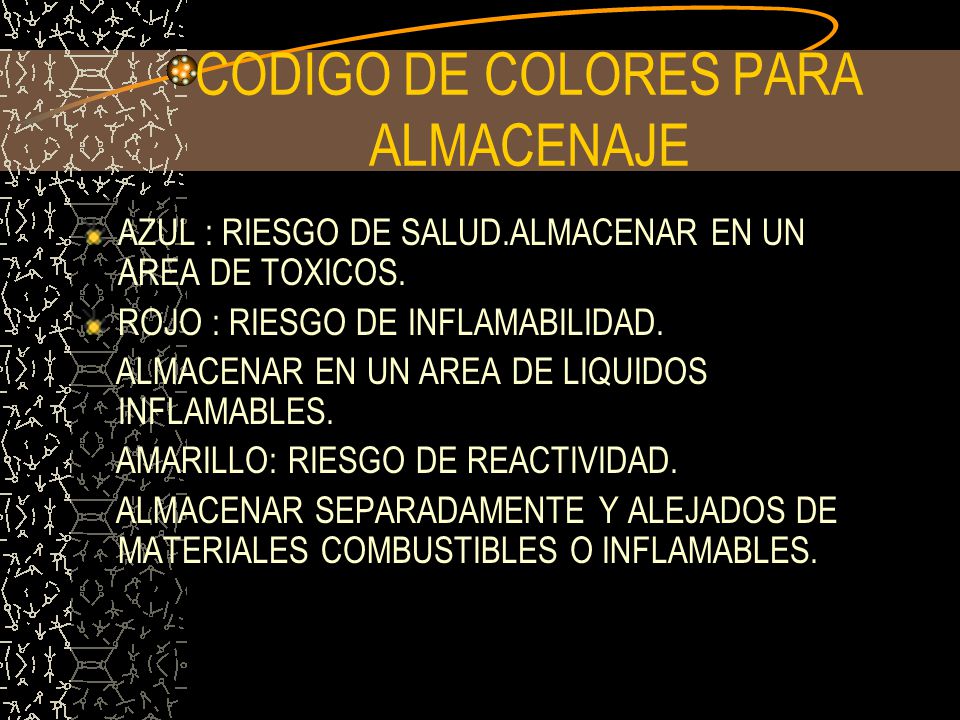

51 CODIGO DE COLORES PARA ALMACENAJE AZUL : RIESGO DE SALUD.ALMACENAR EN UN AREA DE TOXICOS. ROJO : RIESGO DE INFLAMABILIDAD. ALMACENAR EN UN AREA DE LIQUIDOS INFLAMABLES. AMARILLO: RIESGO DE REACTIVIDAD. ALMACENAR SEPARADAMENTE Y ALEJADOS DE MATERIALES COMBUSTIBLES O INFLAMABLES.

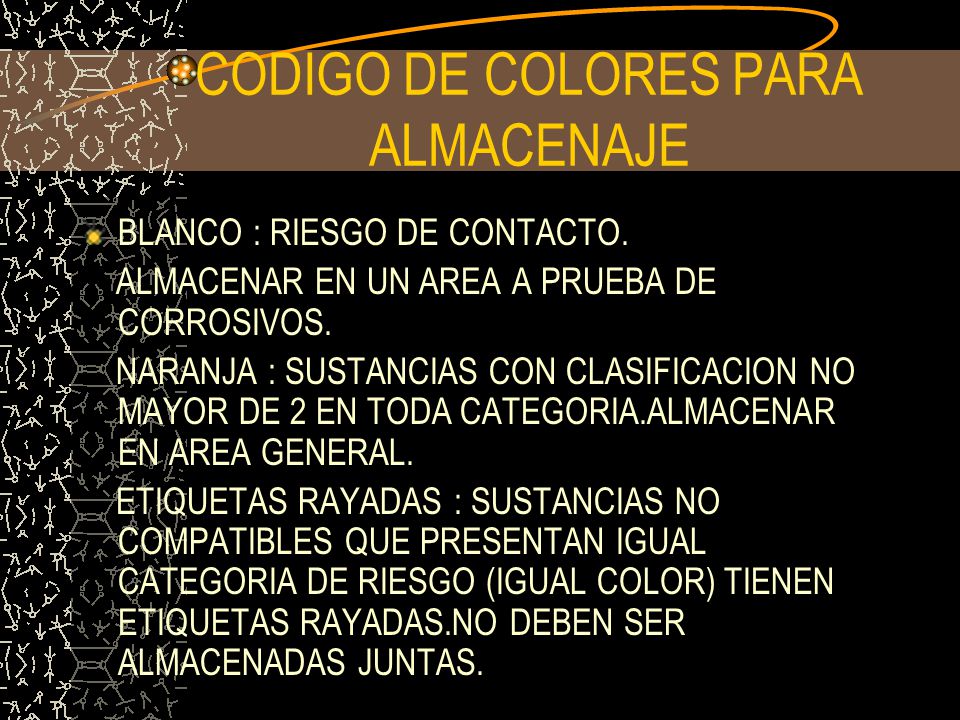

52 CODIGO DE COLORES PARA ALMACENAJE BLANCO : RIESGO DE CONTACTO. ALMACENAR EN UN AREA A PRUEBA DE CORROSIVOS. NARANJA : SUSTANCIAS CON CLASIFICACION NO MAYOR DE 2 EN TODA CATEGORIA.ALMACENAR EN AREA GENERAL. ETIQUETAS RAYADAS : SUSTANCIAS NO COMPATIBLES QUE PRESENTAN IGUAL CATEGORIA DE RIESGO (IGUAL COLOR) TIENEN ETIQUETAS RAYADAS.NO DEBEN SER ALMACENADAS JUNTAS.

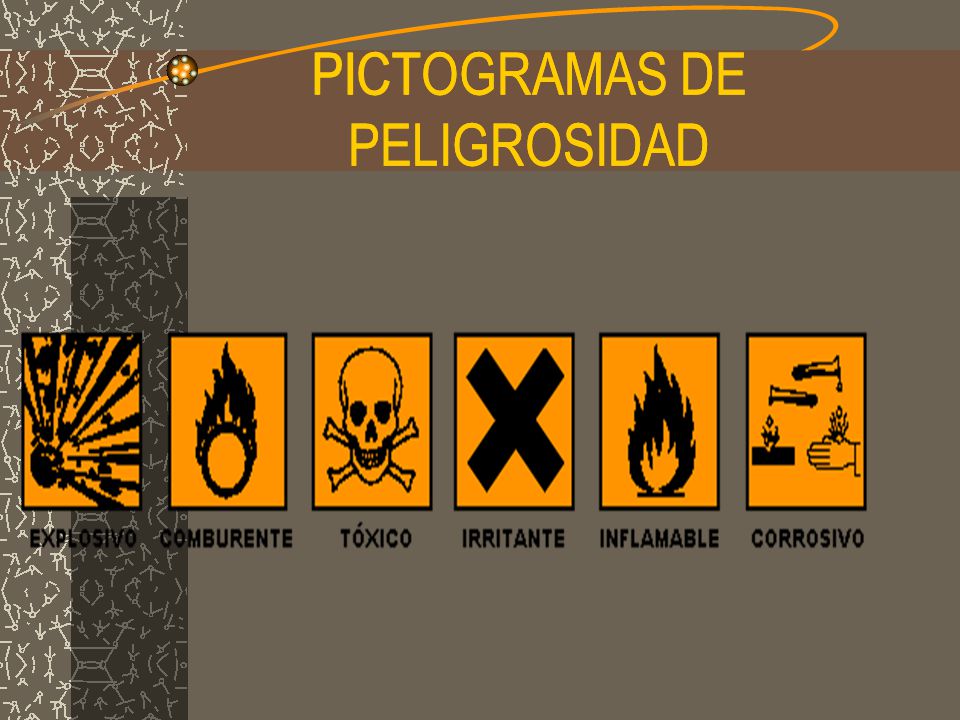

53 PICTOGRAMAS DE PELIGROSIDAD

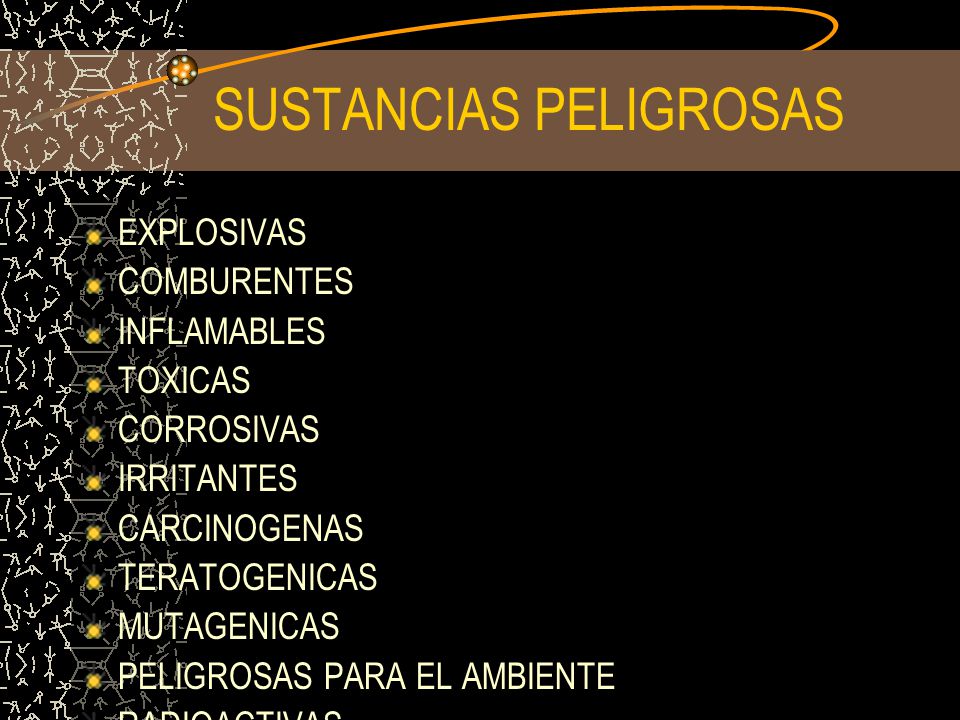

54 SUSTANCIAS PELIGROSAS EXPLOSIVAS COMBURENTES INFLAMABLES TOXICAS CORROSIVAS IRRITANTES CARCINOGENAS TERATOGENICAS MUTAGENICAS PELIGROSAS PARA EL AMBIENTE RADIOACTIVAS

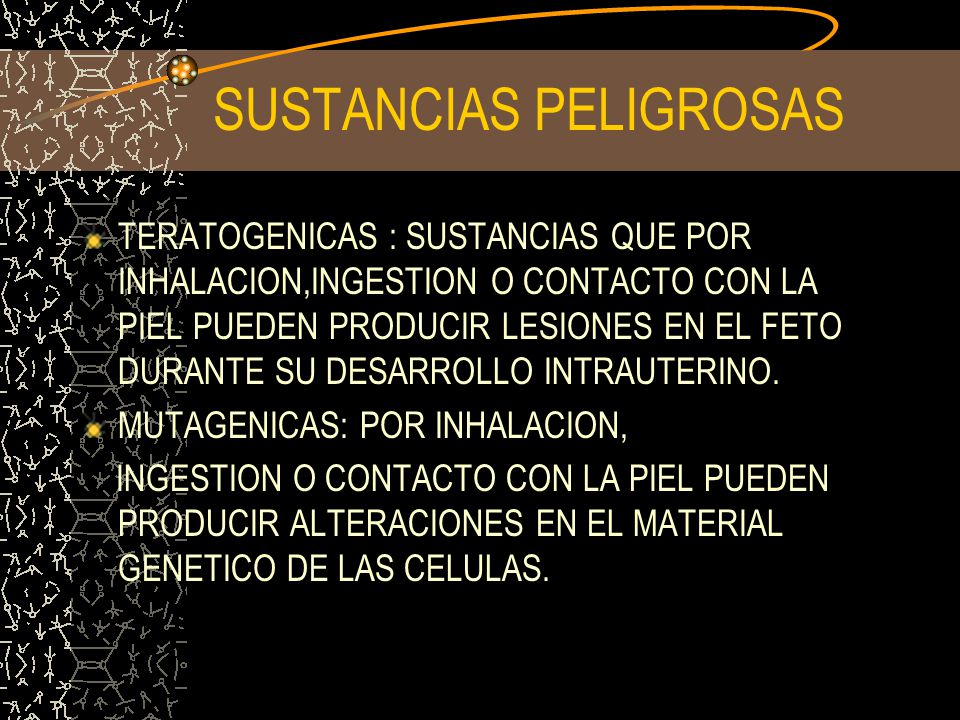

55 SUSTANCIAS PELIGROSAS TERATOGENICAS : SUSTANCIAS QUE POR INHALACION,INGESTION O CONTACTO CON LA PIEL PUEDEN PRODUCIR LESIONES EN EL FETO DURANTE SU DESARROLLO INTRAUTERINO. MUTAGENICAS: POR INHALACION, INGESTION O CONTACTO CON LA PIEL PUEDEN PRODUCIR ALTERACIONES EN EL MATERIAL GENETICO DE LAS CELULAS.

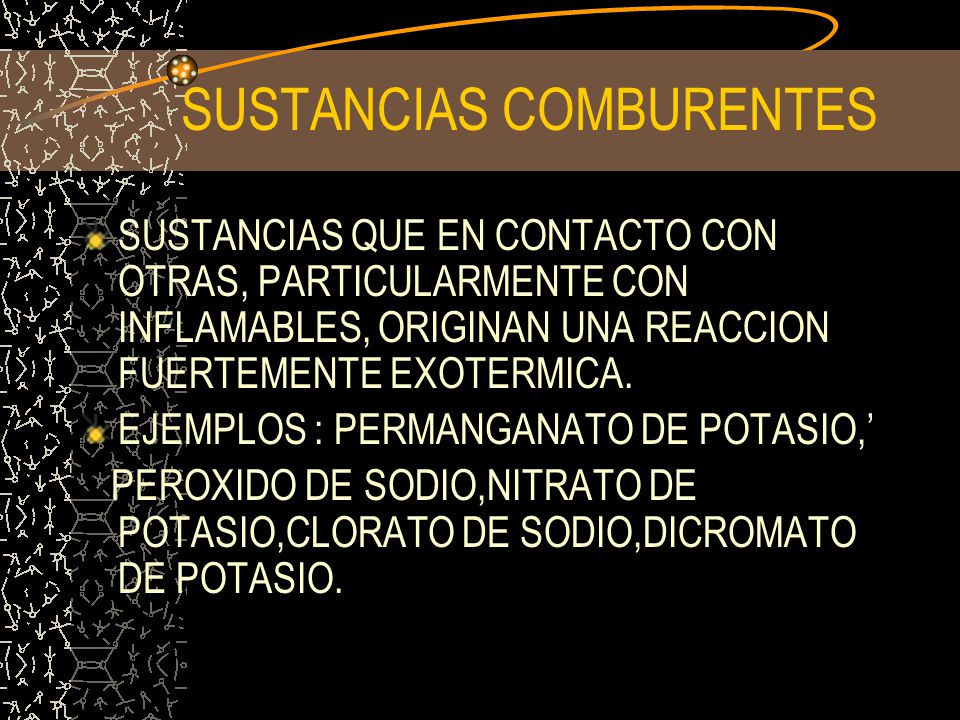

56 SUSTANCIAS COMBURENTES SUSTANCIAS QUE EN CONTACTO CON OTRAS, PARTICULARMENTE CON INFLAMABLES, ORIGINAN UNA REACCION FUERTEMENTE EXOTERMICA. EJEMPLOS : PERMANGANATO DE POTASIO,’ PEROXIDO DE SODIO,NITRATO DE POTASIO,CLORATO DE SODIO,DICROMATO DE POTASIO.

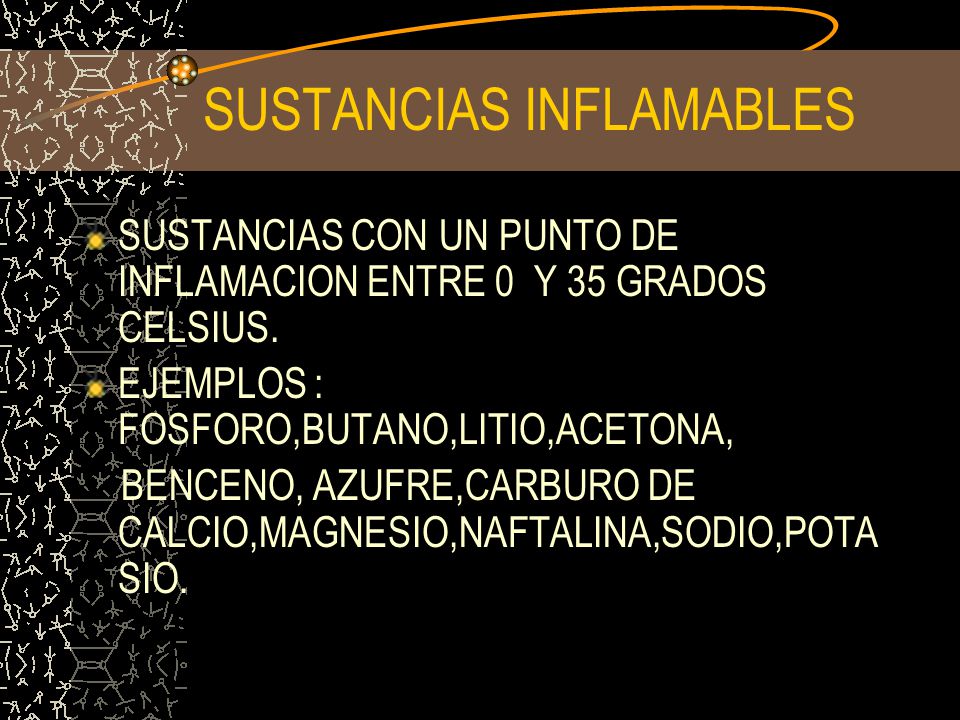

57 SUSTANCIAS INFLAMABLES SUSTANCIAS CON UN PUNTO DE INFLAMACION ENTRE 0 Y 35 GRADOS CELSIUS. EJEMPLOS : FOSFORO,BUTANO,LITIO,ACETONA, BENCENO, AZUFRE,CARBURO DE CALCIO,MAGNESIO,NAFTALINA,SODIO,POTA SIO.

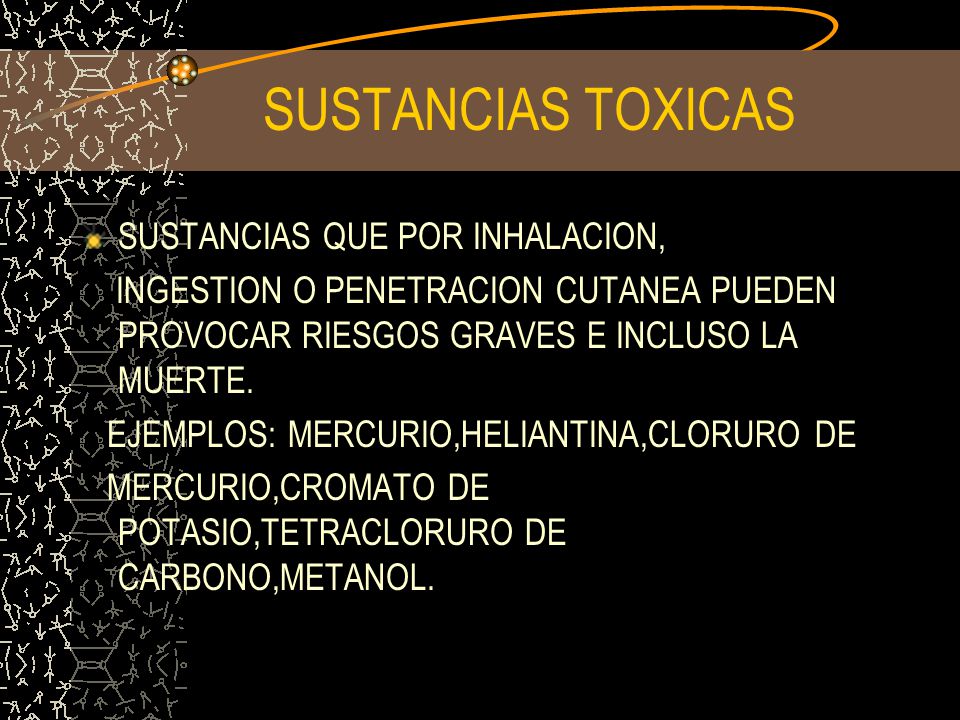

58 SUSTANCIAS TOXICAS SUSTANCIAS QUE POR INHALACION, INGESTION O PENETRACION CUTANEA PUEDEN PROVOCAR RIESGOS GRAVES E INCLUSO LA MUERTE. EJEMPLOS: MERCURIO,HELIANTINA,CLORURO DE MERCURIO,CROMATO DE POTASIO,TETRACLORURO DE CARBONO,METANOL.

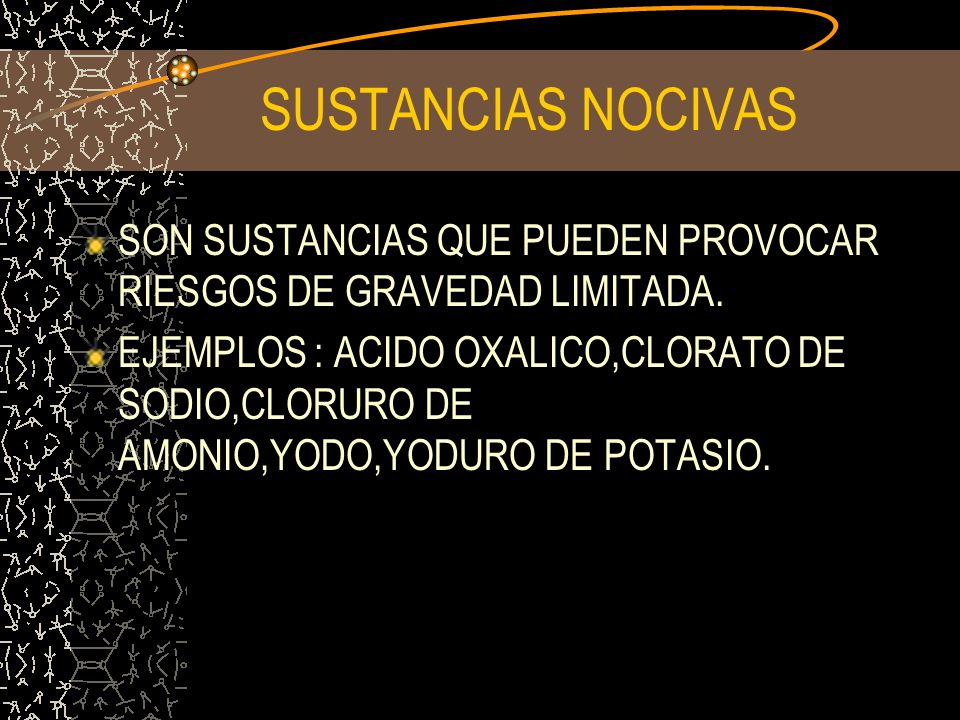

59 SUSTANCIAS NOCIVAS SON SUSTANCIAS QUE PUEDEN PROVOCAR RIESGOS DE GRAVEDAD LIMITADA. EJEMPLOS : ACIDO OXALICO,CLORATO DE SODIO,CLORURO DE AMONIO,YODO,YODURO DE POTASIO.

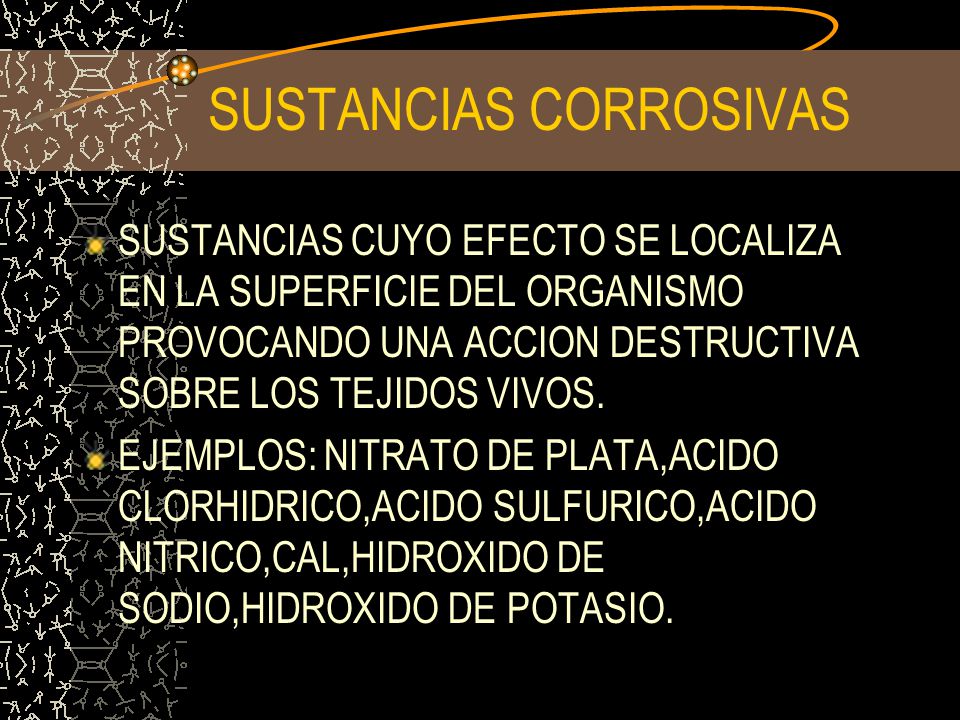

60 SUSTANCIAS CORROSIVAS SUSTANCIAS CUYO EFECTO SE LOCALIZA EN LA SUPERFICIE DEL ORGANISMO PROVOCANDO UNA ACCION DESTRUCTIVA SOBRE LOS TEJIDOS VIVOS. EJEMPLOS: NITRATO DE PLATA,ACIDO CLORHIDRICO,ACIDO SULFURICO,ACIDO NITRICO,CAL,HIDROXIDO DE SODIO,HIDROXIDO DE POTASIO.

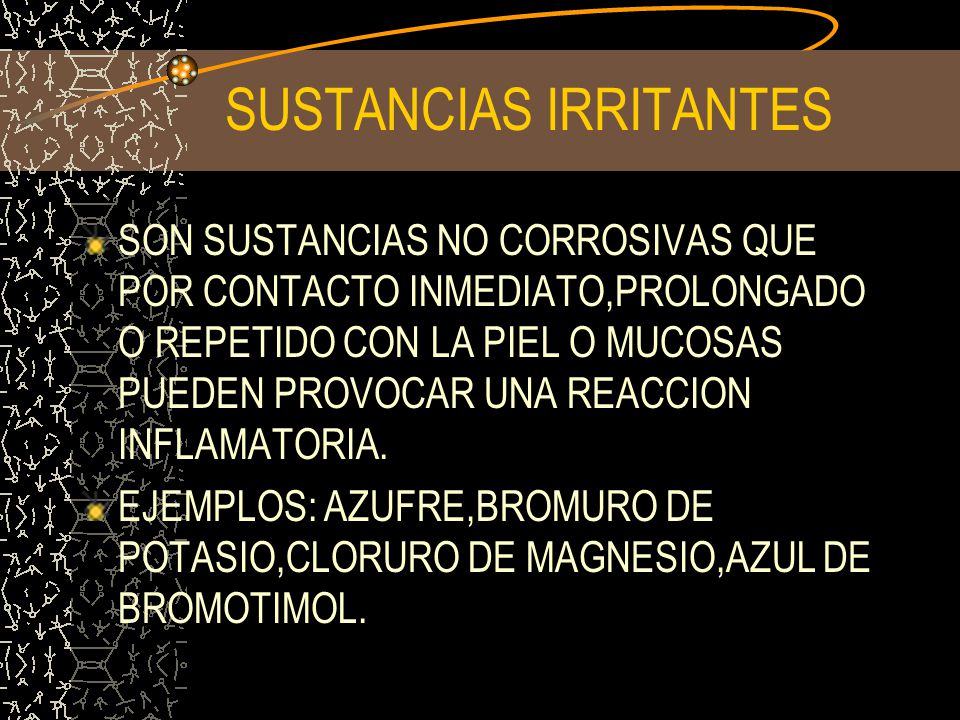

61 SUSTANCIAS IRRITANTES SON SUSTANCIAS NO CORROSIVAS QUE POR CONTACTO INMEDIATO,PROLONGADO O REPETIDO CON LA PIEL O MUCOSAS PUEDEN PROVOCAR UNA REACCION INFLAMATORIA. EJEMPLOS: AZUFRE,BROMURO DE POTASIO,CLORURO DE MAGNESIO,AZUL DE BROMOTIMOL.

62 RESIDUOS DE LABORATORIO

63 ELIMINACION DE RESIDUOS

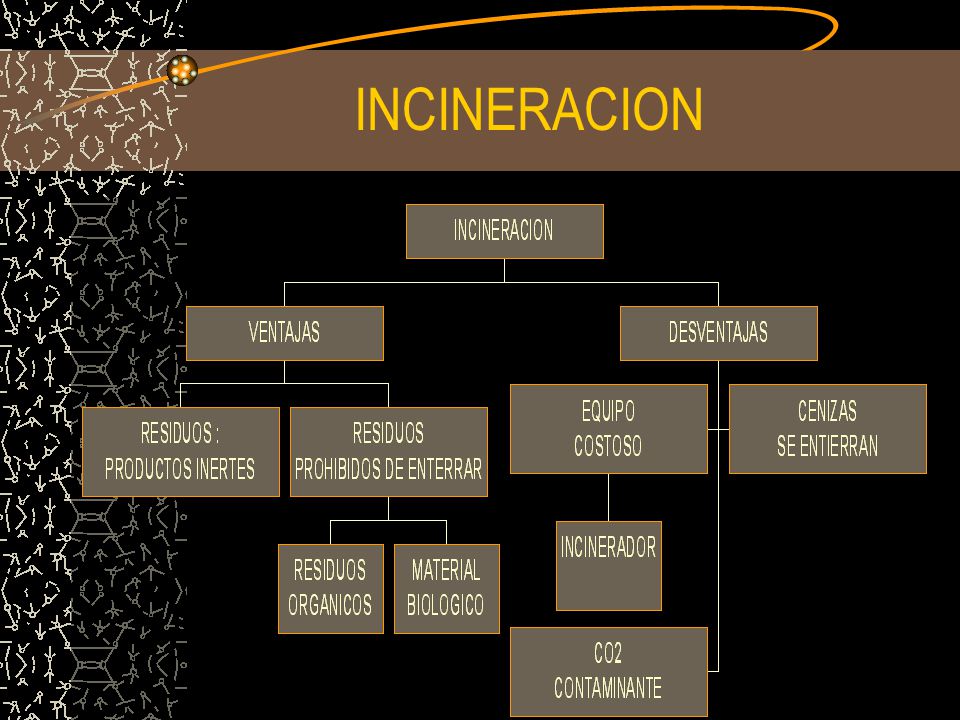

64 INCINERACION

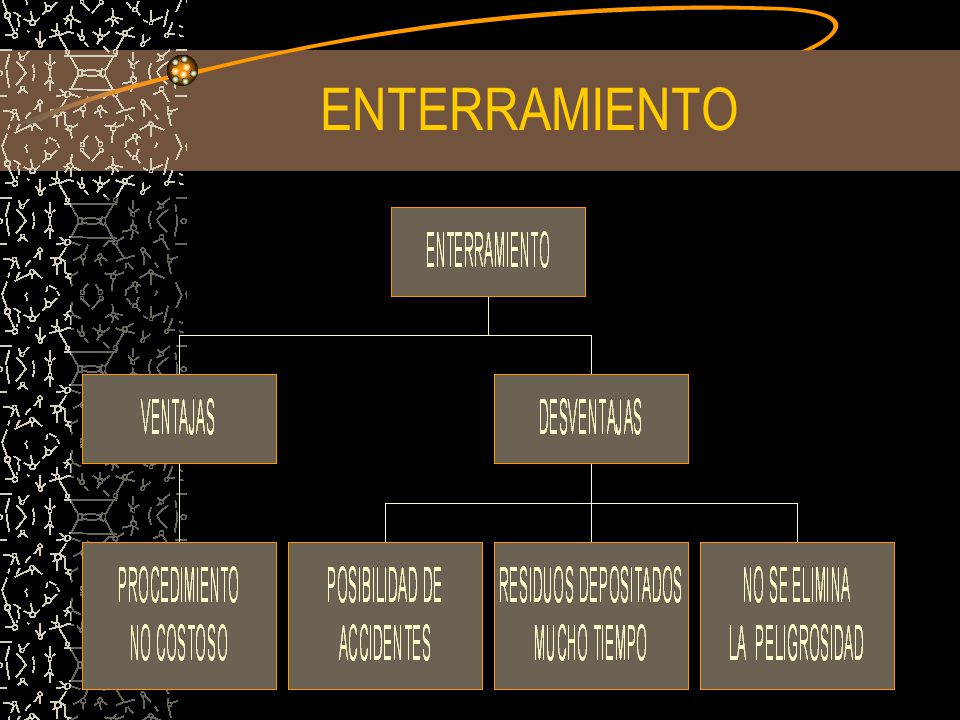

65 ENTERRAMIENTO

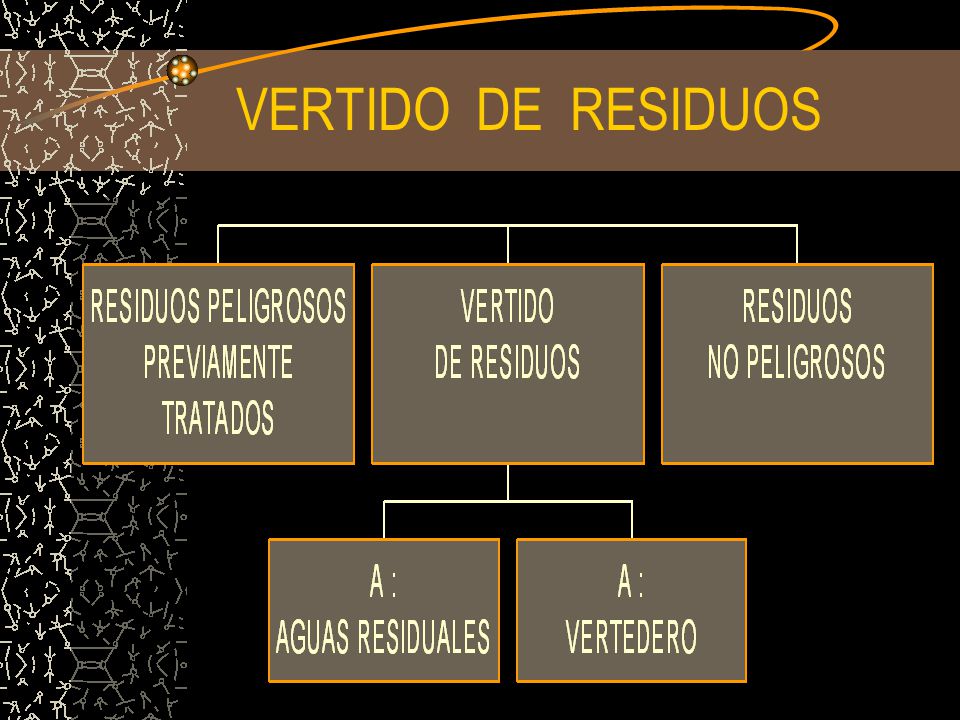

66 VERTIDO DE RESIDUOS

67 RECUPERACION DE RESIDUOS

68 PROCEDIMIENTOS DE ELIMINACION DE RESIDUOS

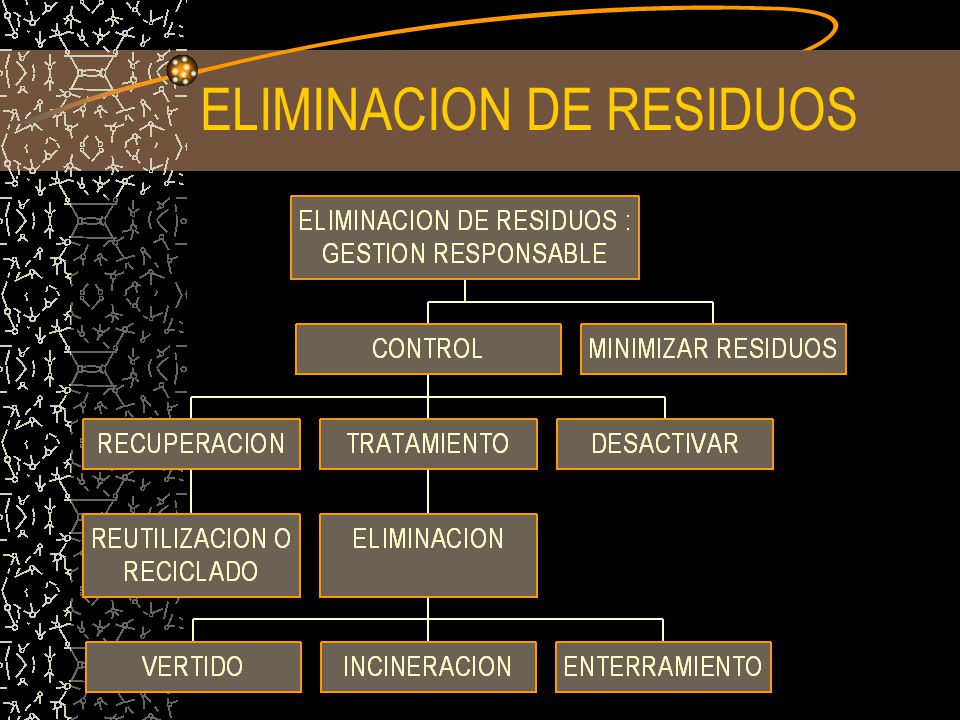

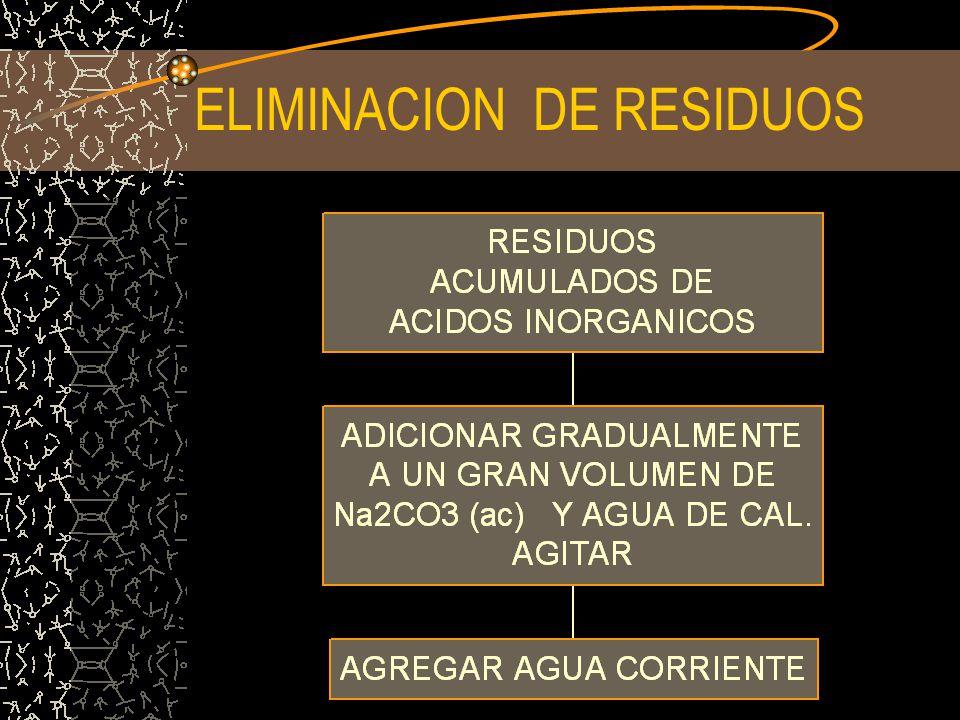

69 ELIMINACION DE RESIDUOS

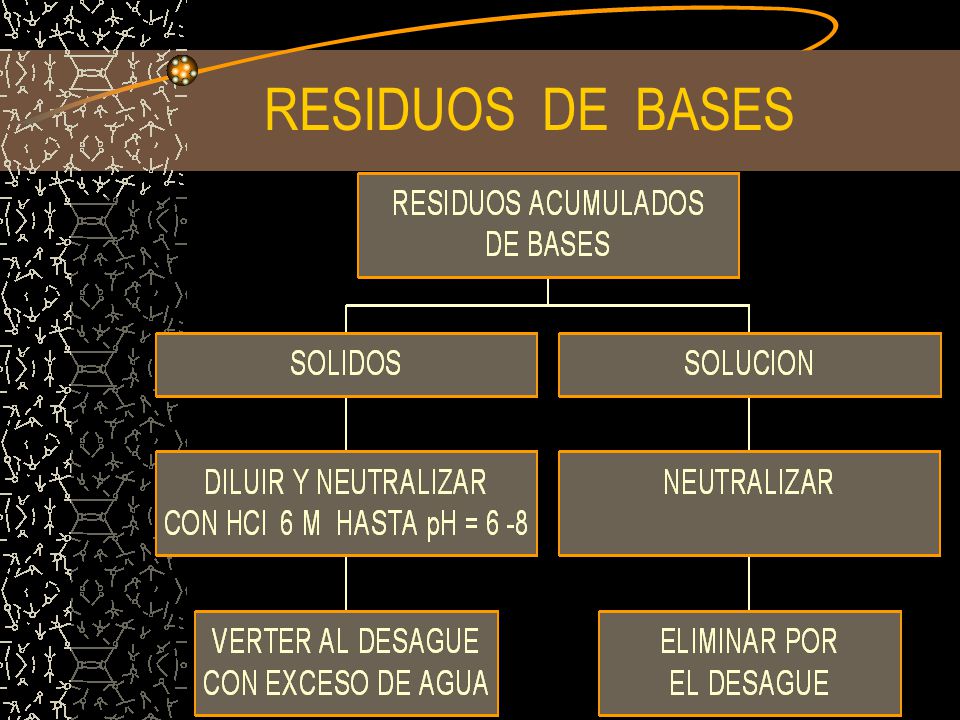

70 RESIDUOS DE BASES

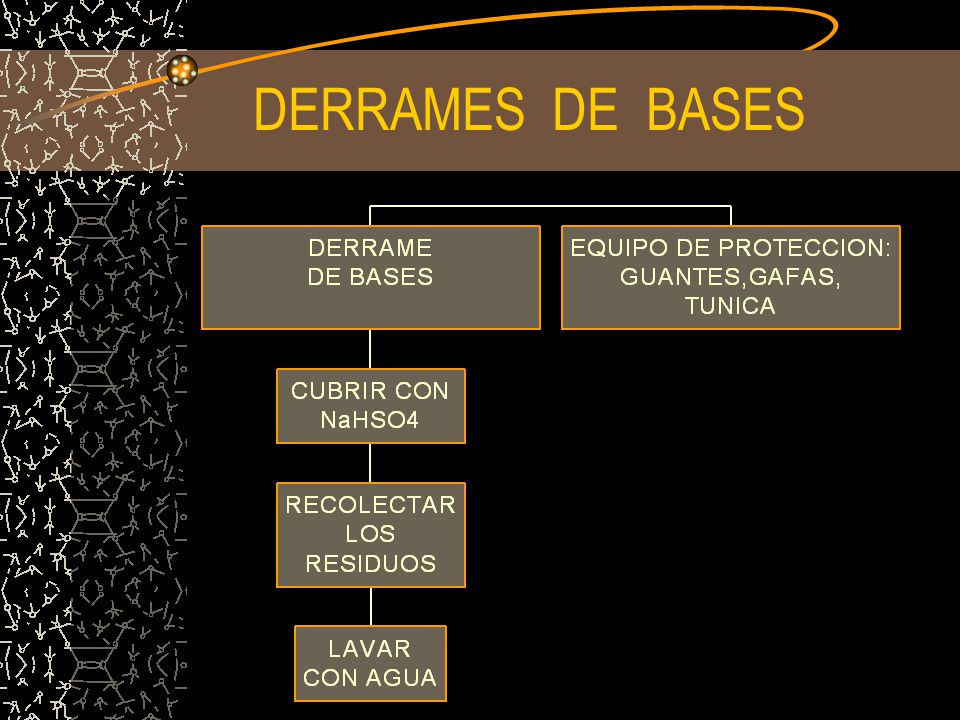

71 DERRAMES DE BASES

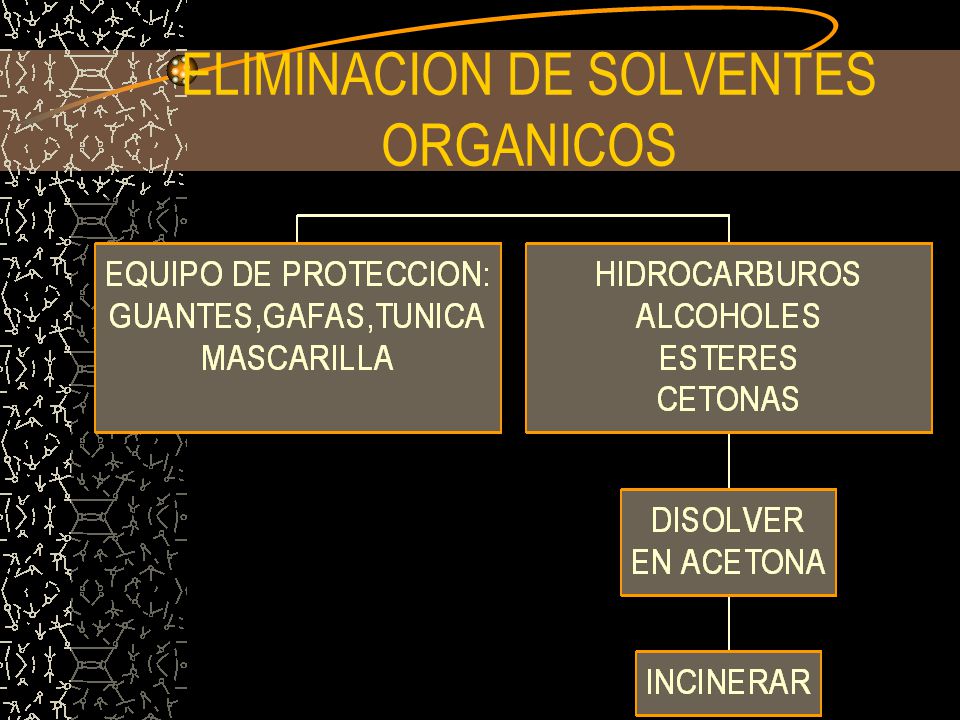

72 ELIMINACION DE SOLVENTES ORGANICOS

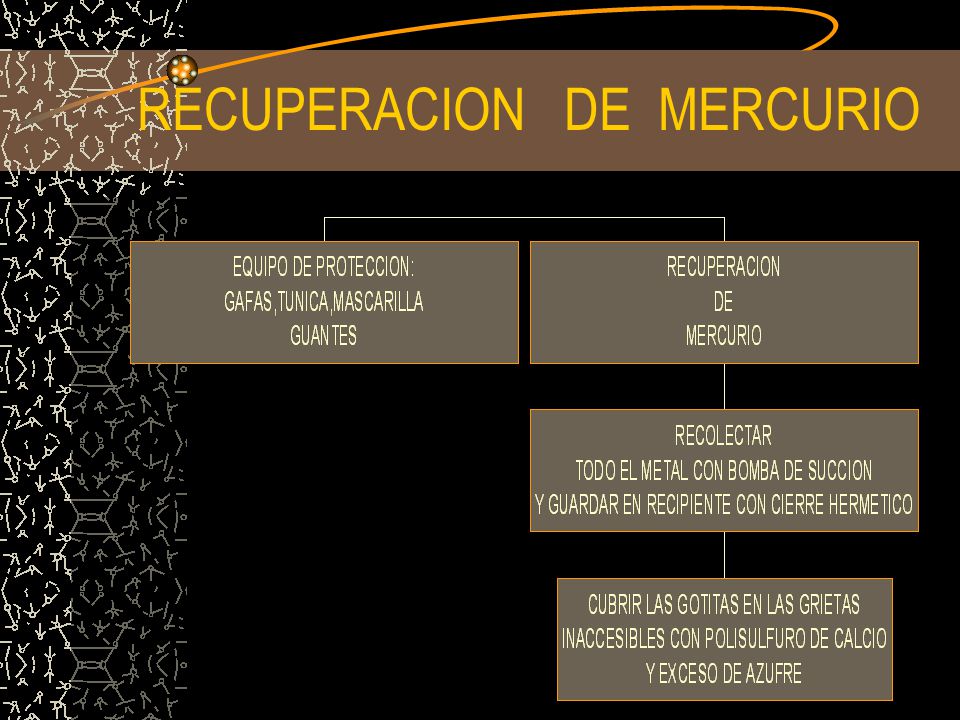

73 RECUPERACION DE MERCURIO

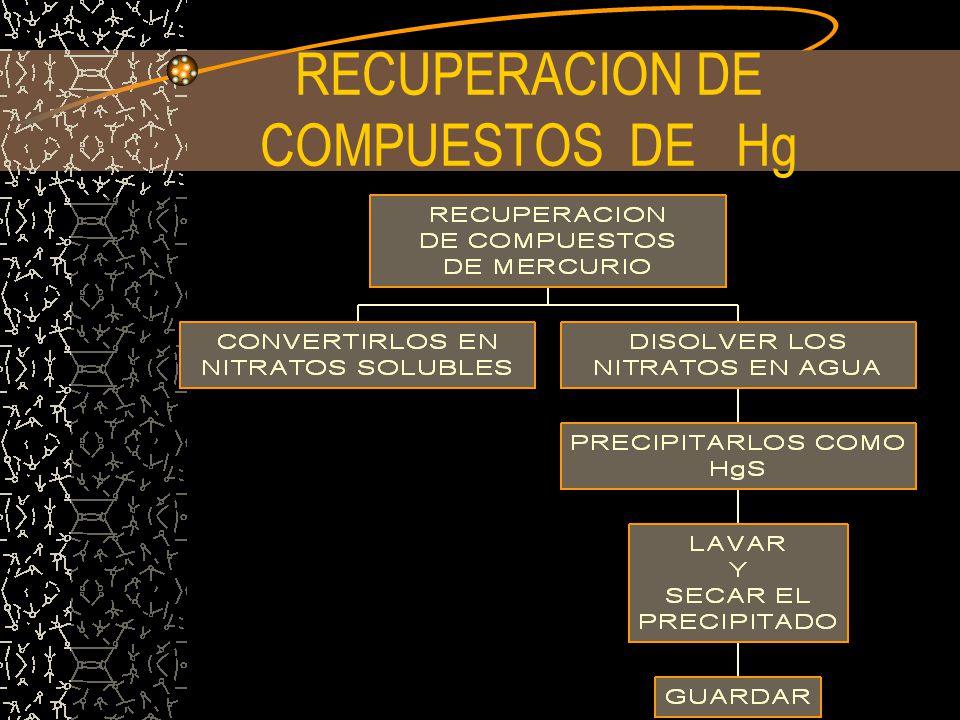

74 RECUPERACION DE COMPUESTOS DE Hg

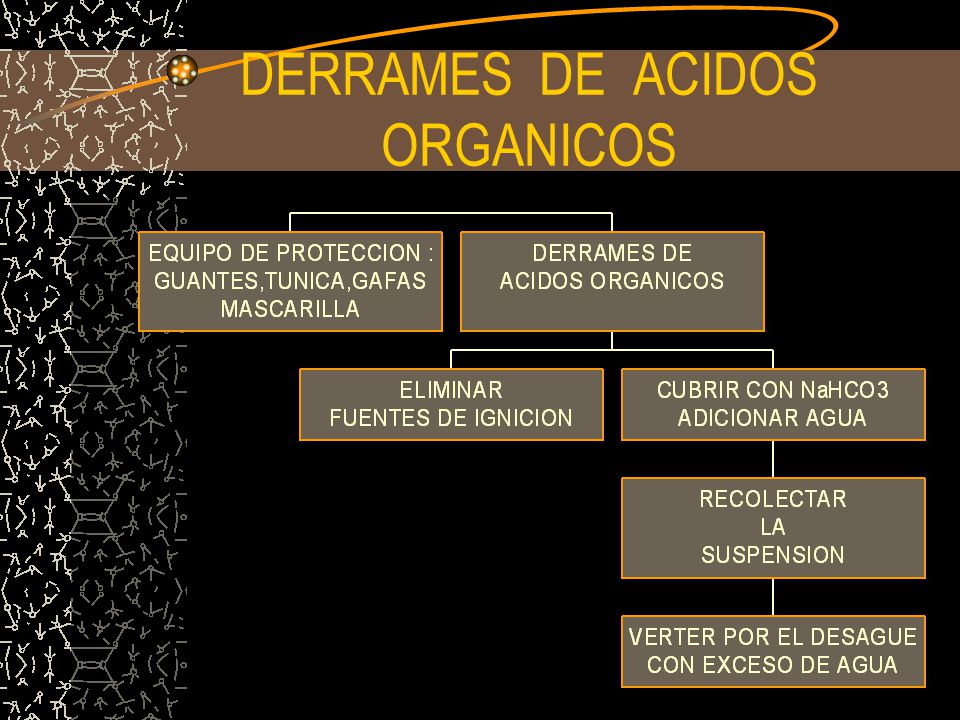

75 DERRAMES DE ACIDOS ORGANICOS

76 RESIDUOS DE ACIDOS ORGANICOS

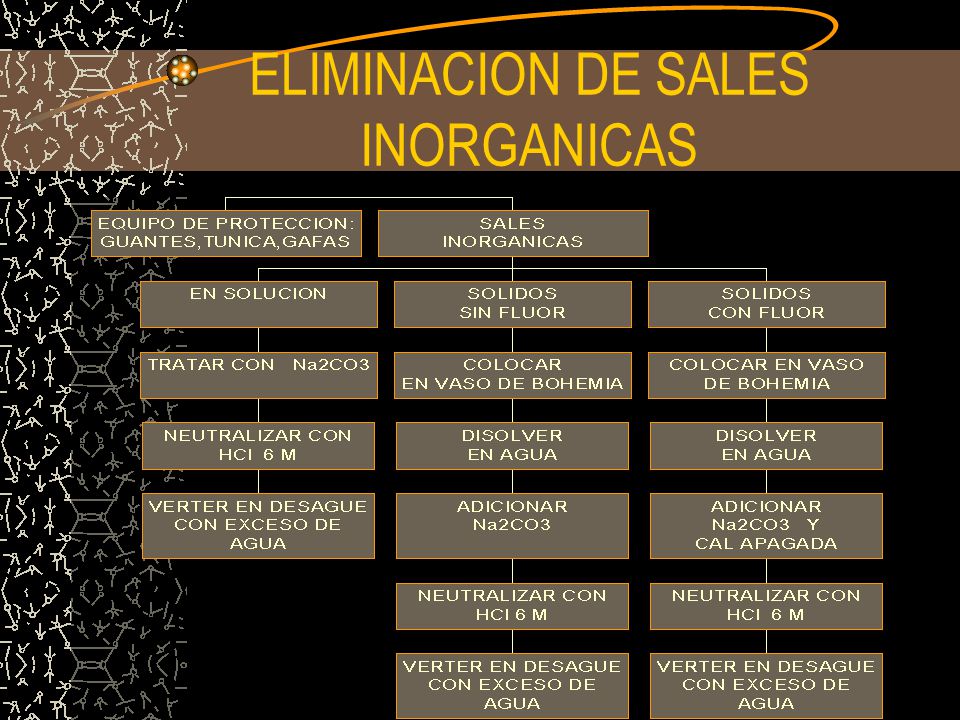

77 ELIMINACION DE SALES INORGANICAS

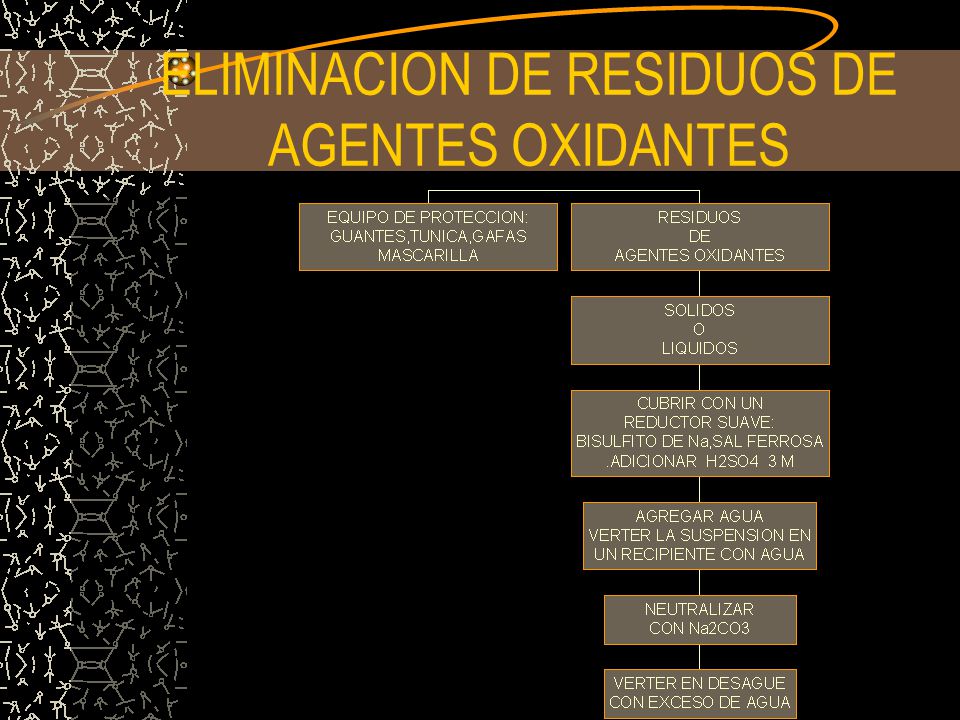

78 ELIMINACION DE RESIDUOS DE AGENTES OXIDANTES

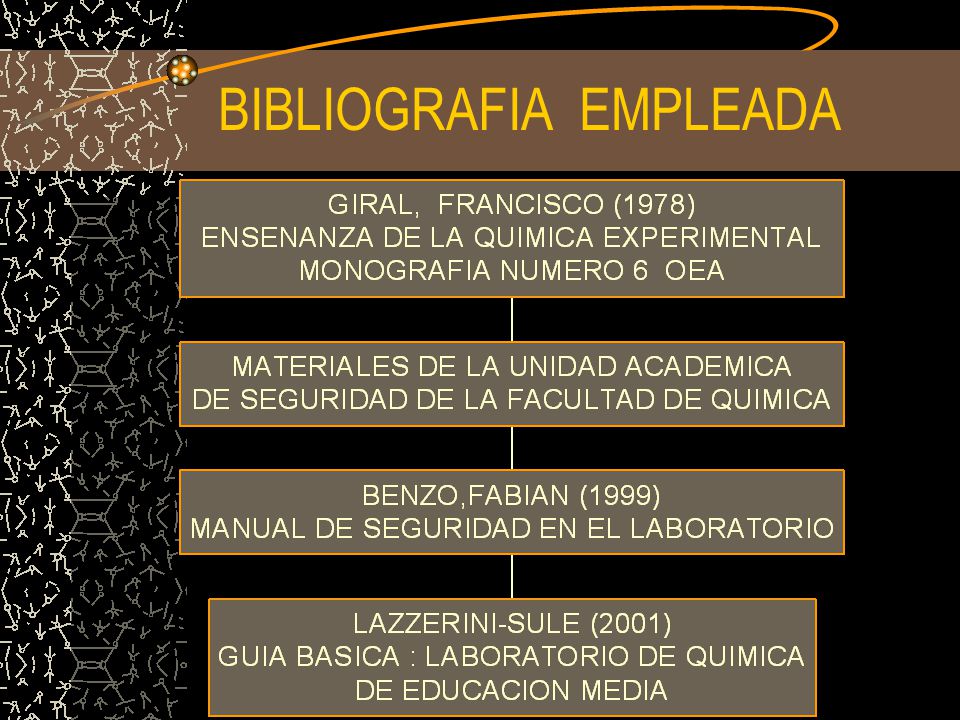

79 BIBLIOGRAFIA EMPLEADA
