1 EQUIPOS INALAMBRICOS

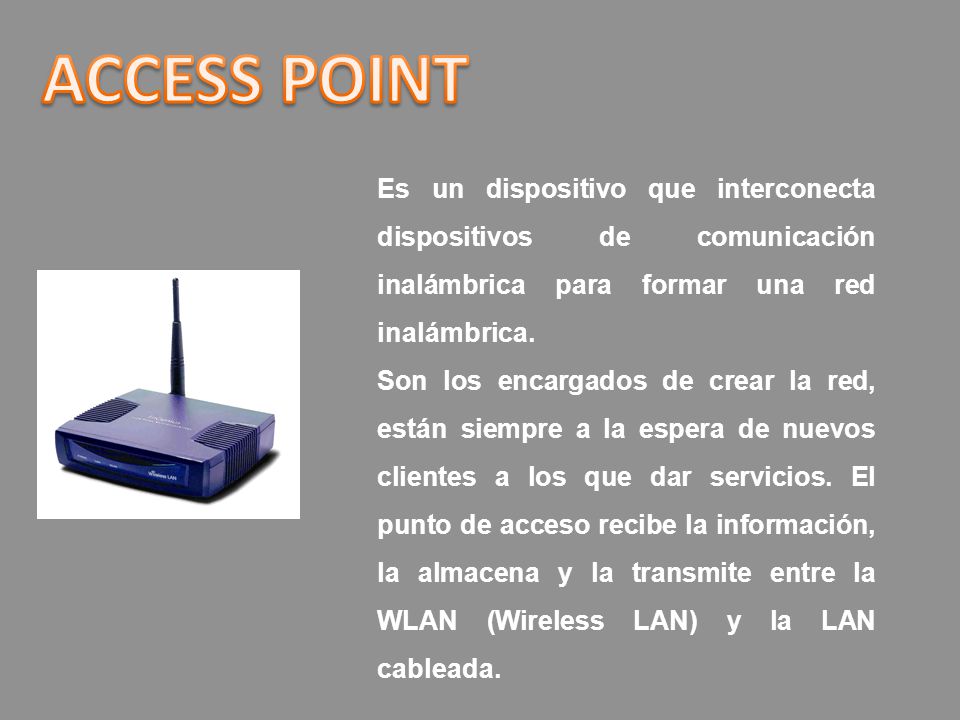

2 ACCESS POINT Es un dispositivo que interconecta dispositivos de comunicación inalámbrica para formar una red inalámbrica. Son los encargados de crear la red, están siempre a la espera de nuevos clientes a los que dar servicios. El punto de acceso recibe la información, la almacena y la transmite entre la WLAN (Wireless LAN) y la LAN cableada.

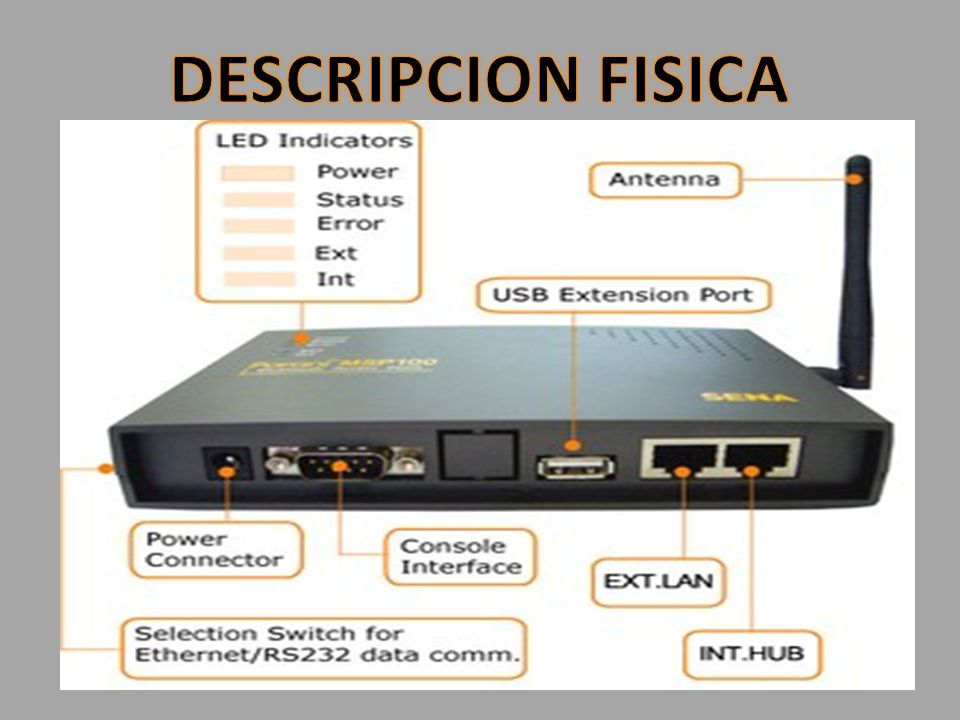

3 DESCRIPCION FISICA

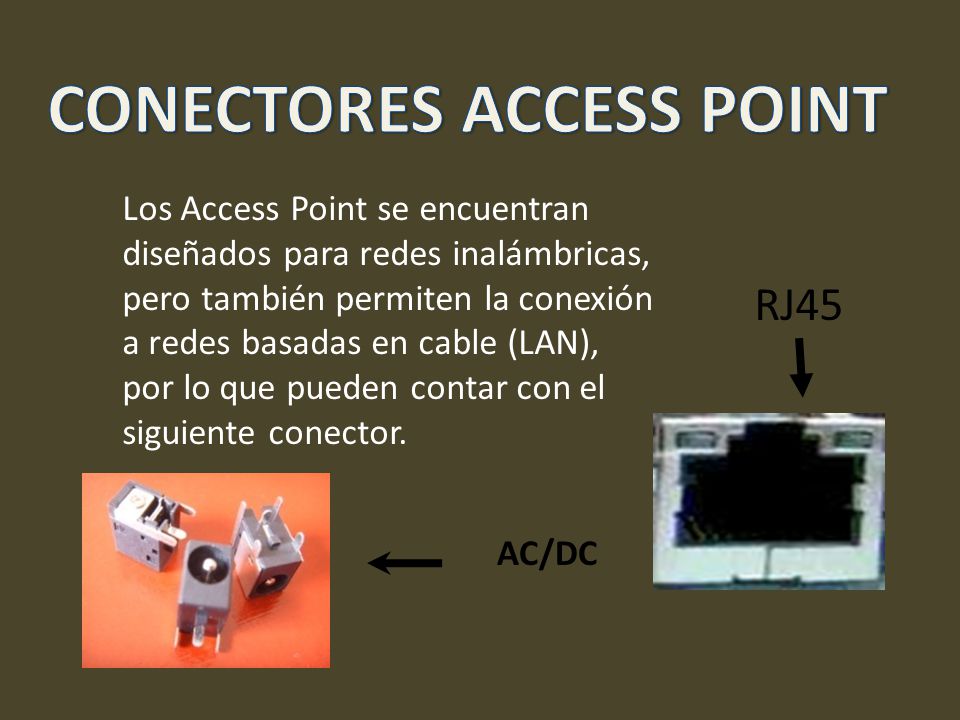

4 CONECTORES ACCESS POINT
Los Access Point se encuentran diseñados para redes inalámbricas, pero también permiten la conexión a redes basadas en cable (LAN), por lo que pueden contar con el siguiente conector. RJ45 AC/DC

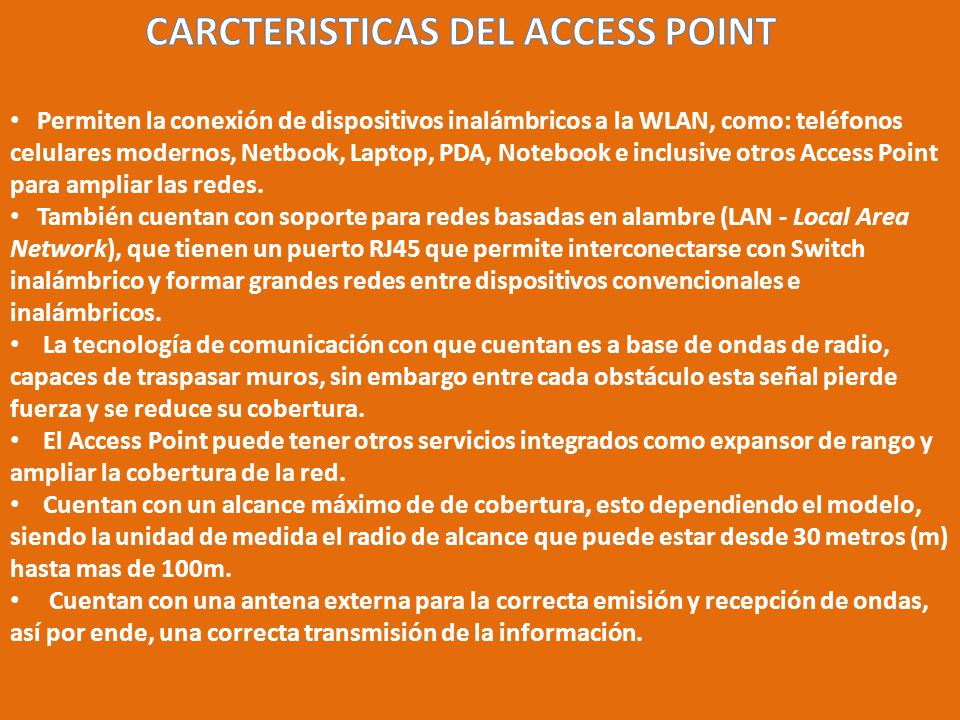

5 CARCTERISTICAS DEL ACCESS POINT
Permiten la conexión de dispositivos inalámbricos a la WLAN, como: teléfonos celulares modernos, Netbook, Laptop, PDA, Notebook e inclusive otros Access Point para ampliar las redes.    También cuentan con soporte para redes basadas en alambre (LAN - Local Area Network), que tienen un puerto RJ45 que permite interconectarse con Switch inalámbrico y formar grandes redes entre dispositivos convencionales e inalámbricos.    La tecnología de comunicación con que cuentan es a base de ondas de radio, capaces de traspasar muros, sin embargo entre cada obstáculo esta señal pierde fuerza y se reduce su cobertura.    El Access Point puede tener otros servicios integrados como expansor de rango y ampliar la cobertura de la red.    Cuentan con un alcance máximo de de cobertura, esto dependiendo el modelo, siendo la unidad de medida el radio de alcance que puede estar desde 30 metros (m) hasta mas de 100m.     Cuentan con una antena externa para la correcta emisión y recepción de ondas, así por ende, una correcta transmisión de la información.

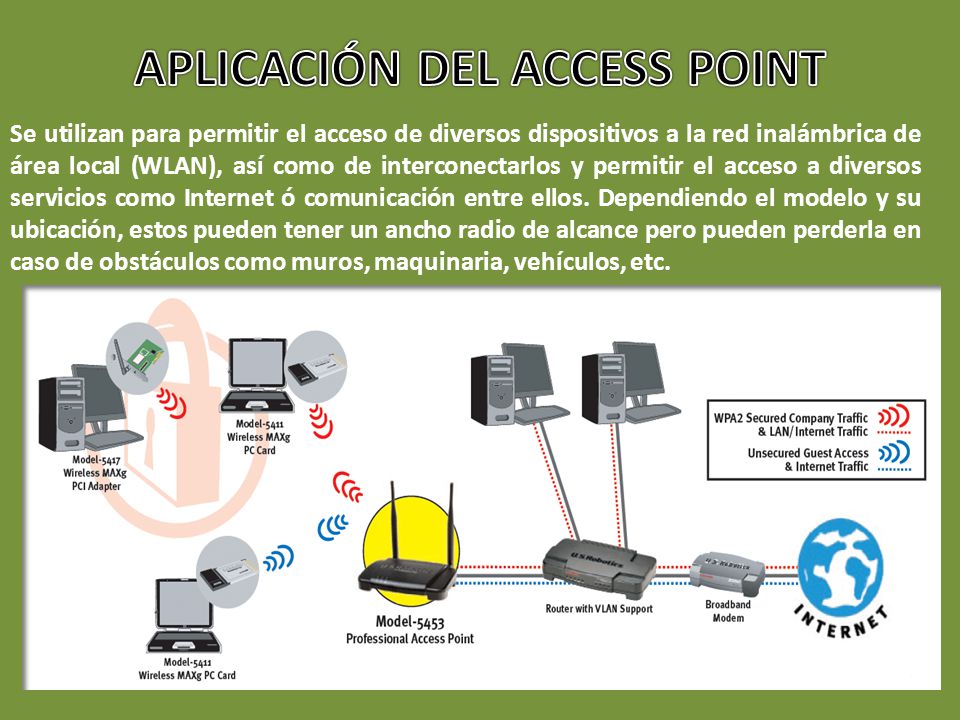

6 APLICACIÓN DEL ACCESS POINT
Se utilizan para permitir el acceso de diversos dispositivos a la red inalámbrica de área local (WLAN), así como de interconectarlos y permitir el acceso a diversos servicios como Internet ó comunicación entre ellos. Dependiendo el modelo y su ubicación, estos pueden tener un ancho radio de alcance pero pueden perderla en caso de obstáculos como muros, maquinaria, vehículos, etc.

7 PARA QUE SIRVE UN ACCESS POINT
El Access point o punto de acceso, hace de transmisor central y receptor de las señales de radio en una red Wireless.

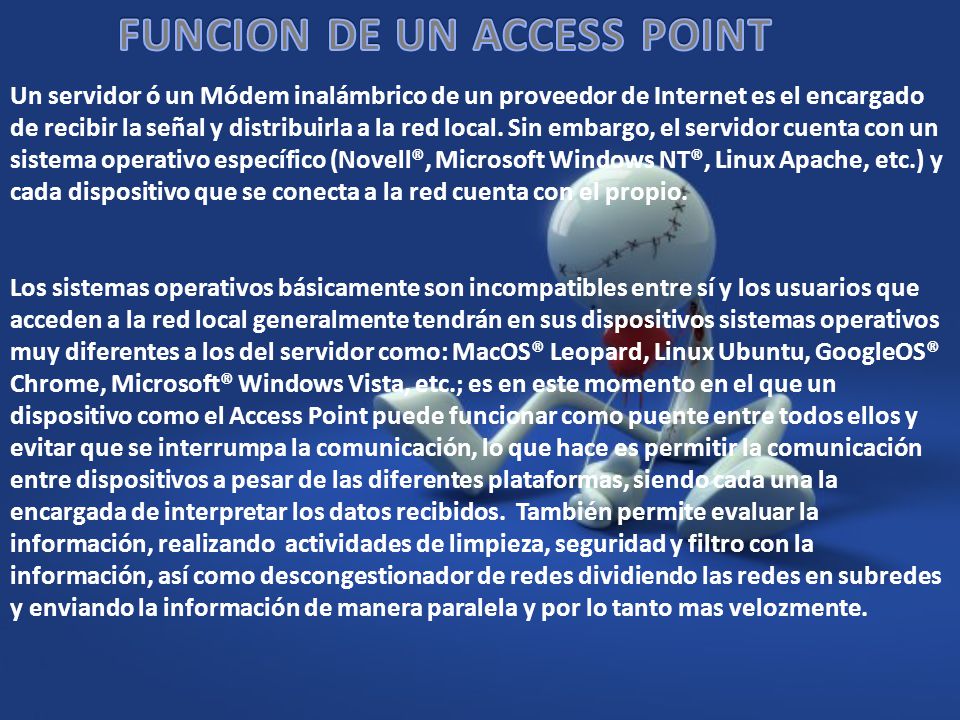

8 FUNCION DE UN ACCESS POINT
Un servidor ó un Módem inalámbrico de un proveedor de Internet es el encargado de recibir la señal y distribuirla a la red local. Sin embargo, el servidor cuenta con un sistema operativo específico (Novell®, Microsoft Windows NT®, Linux Apache, etc.) y cada dispositivo que se conecta a la red cuenta con el propio. Los sistemas operativos básicamente son incompatibles entre sí y los usuarios que acceden a la red local generalmente tendrán en sus dispositivos sistemas operativos muy diferentes a los del servidor como: MacOS® Leopard, Linux Ubuntu, GoogleOS® Chrome, Microsoft® Windows Vista, etc.; es en este momento en el que un dispositivo como el Access Point puede funcionar como puente entre todos ellos y evitar que se interrumpa la comunicación, lo que hace es permitir la comunicación entre dispositivos a pesar de las diferentes plataformas, siendo cada una la encargada de interpretar los datos recibidos.  También permite evaluar la información, realizando actividades de limpieza, seguridad y filtro con la información, así como descongestionador de redes dividiendo las redes en subredes y enviando la información de manera paralela y por lo tanto mas velozmente.

9

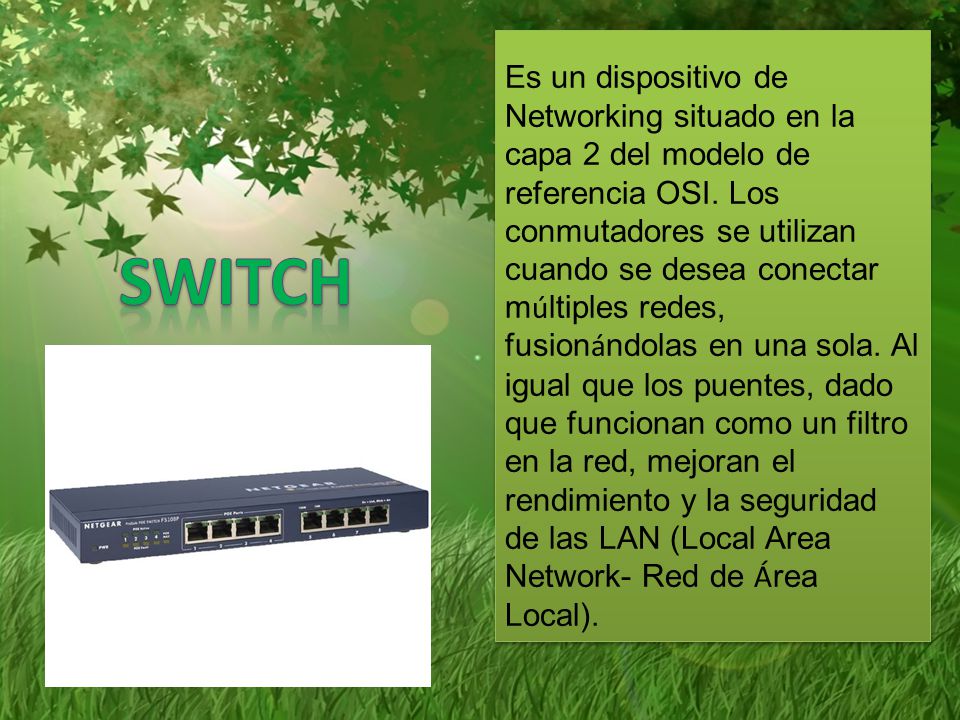

10 Es un dispositivo de Networking situado en la capa 2 del modelo de referencia OSI. Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LAN (Local Area Network- Red de Área Local). SWITCH

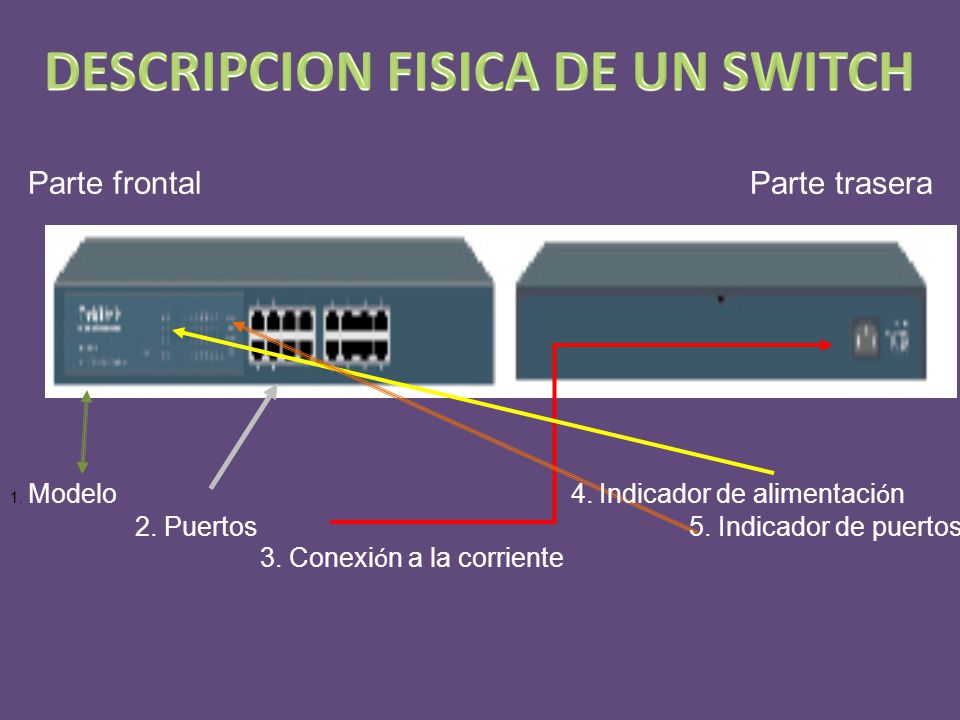

11 DESCRIPCION FISICA DE UN SWITCH
Parte frontal Parte trasera 1. Modelo Indicador de alimentación 2. Puertos Indicador de puertos 3. Conexión a la corriente

12 Conector de alimentación DC

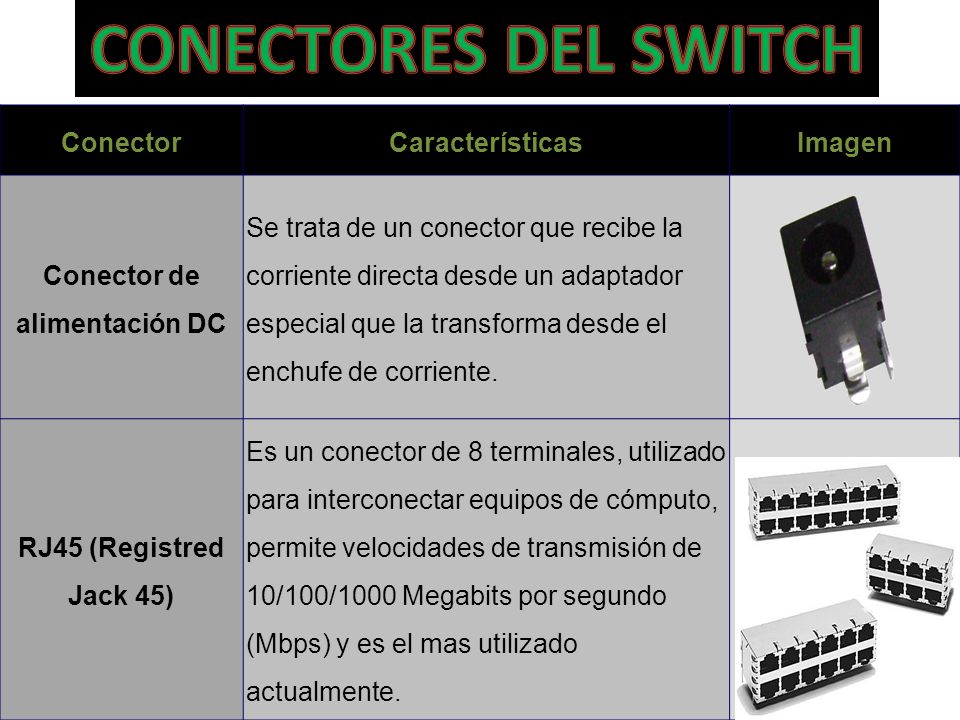

CONECTORES DEL SWITCH Conector Características Imagen Conector de alimentación DC Se trata de un conector que recibe la corriente directa desde un adaptador especial que la transforma desde el enchufe de corriente. RJ45 (Registred Jack 45) Es un conector de 8 terminales, utilizado para interconectar equipos de cómputo, permite velocidades de transmisión de 10/100/1000 Megabits por segundo (Mbps) y es el mas utilizado actualmente.

13 CARACTERISTICAS DEL SWITCH
Permiten la conexión de distintas redes de área local inalámbrica (WLAN). Se encargan de solamente determinar el destino de los datos "Cut-Throught". Si tienen la función de Router integrado, utilizan el modo "Store-And-Forward" y por lo tanto se encargan de actuar como filtros analizando los datos. Interconectan las redes por medio de ondas de radio de distintas frecuencias Cuentan con varios puertos RJ45 integrados y también conector RJ45 para conexiones ASDL (Asymmetric Digital Subscriber Line) utilizada para recibir y distribuir conexiones de Internet de banda ancha. Cuentan con una antena para recibir y enviar la señal de manera mas fiable. Actualmente compiten contra Router inalámbricos y Switch para red cableada.

14 APLICACIÓN DE UN SWITCH
Se utilizan para la rápida interconexión de redes inalámbricas, sin embargo si cuentan con la función de Bridge, se ralentiza su funcionamiento, ya que se dedicarán a buscar errores en la información, pero en cuestiones de seguridad es mejor que utilicen en tal modo. APLICACIÓN DE UN SWITCH

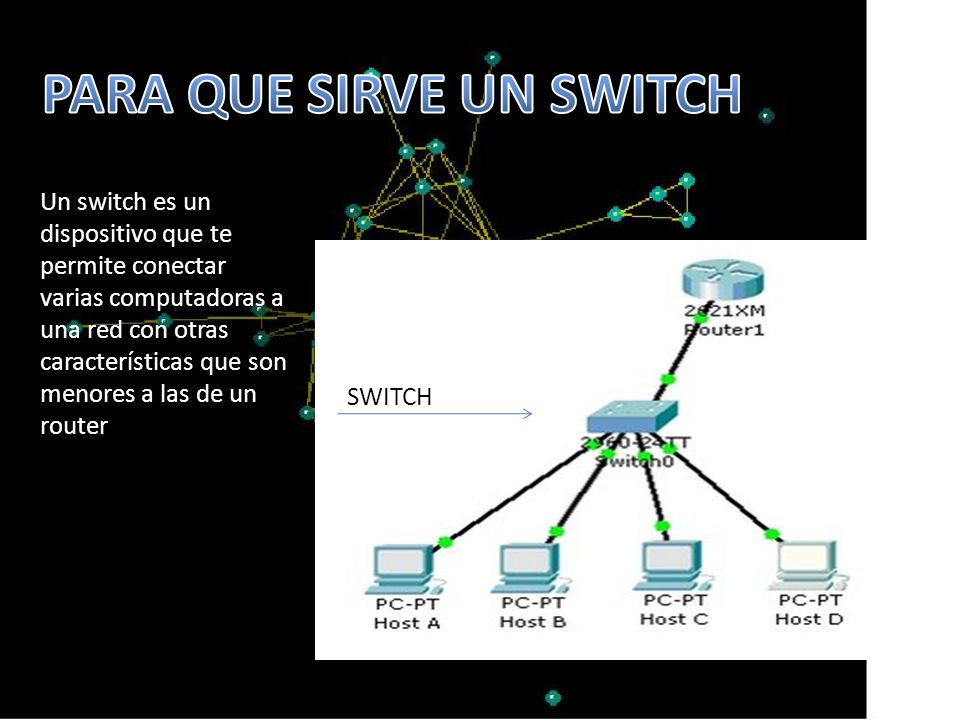

15 PARA QUE SIRVE UN SWITCH
Un switch es un dispositivo que te permite conectar varias computadoras a una red con otras características que son menores a las de un router SWITCH

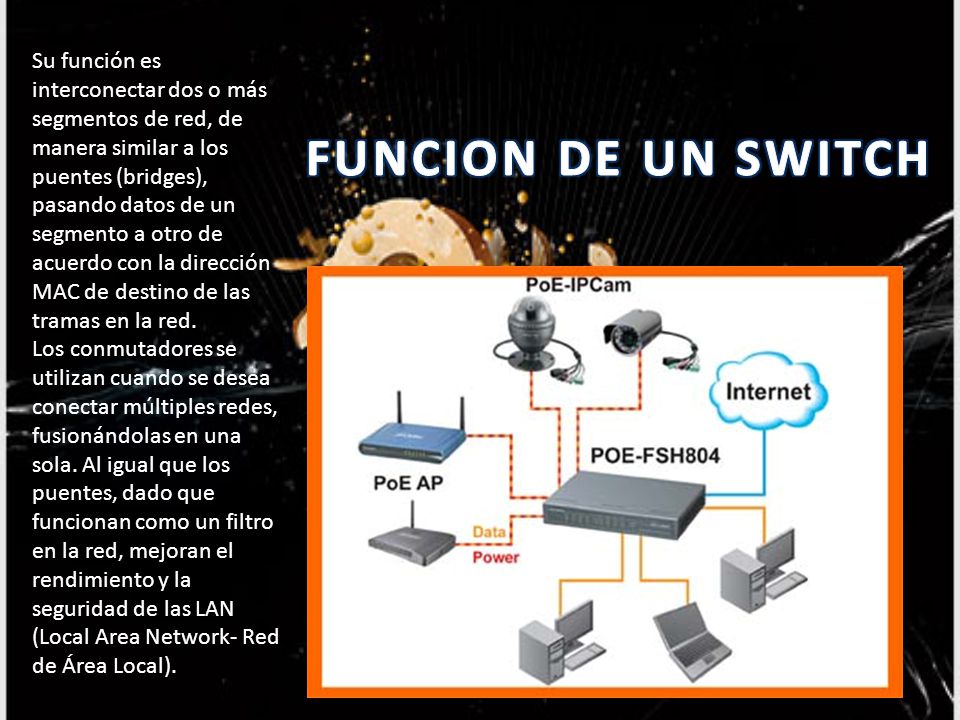

16 Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red. Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LAN (Local Area Network- Red de Área Local). FUNCION DE UN SWITCH

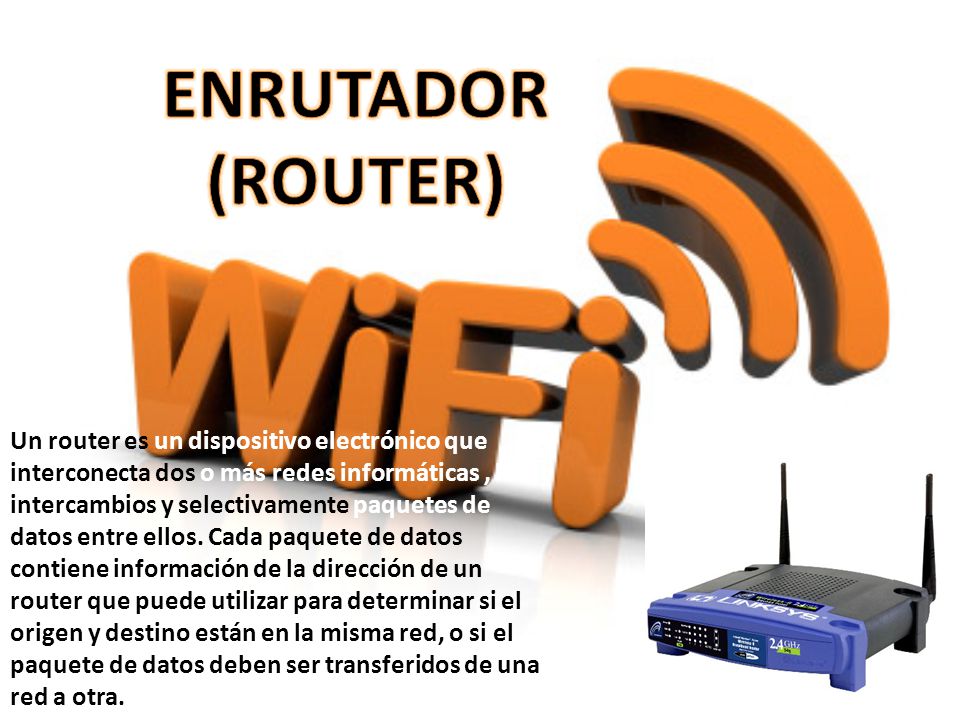

17 ENRUTADOR (ROUTER) Un router es un dispositivo electrónico que interconecta dos o más redes informáticas , los intercambios y selectivamente paquetes de datos entre ellos. Cada paquete de datos contiene información de la dirección de un router que puede utilizar para determinar si el origen y destino están en la misma red, o si el paquete de datos deben ser transferidos de una red a otra.

18 CONECTORES DEL ROUDER

19 CARACTERISTICAS DE UN ROUTER
Se ajusta a los protocolos de Internet específico mencionado en este documento, incluido el Protocolo de Internet (IP), Internet Control Message Protocol (ICMP), y otros según sea necesario. Interfaces con dos o más redes de paquetes Para cada red conectada al router debe implementar las funciones requeridas por esa red. Recibe y envía datagramas de Internet. Las cuestiones importantes en este proceso son la gestión de amortiguación, control de congestión, y la equidad. (Por lo general) es compatible con un protocolo de gateway interior (IGP) para llevar a cabo la expedición y la distribución algoritmos asequibilidad con los otros routers en el mismo sistema autónomo. Además, algunos routers necesidad de apoyar a un protocolo de pasarela exterior (EGP) para intercambiar información topológica con otros sistemas autónomos. Proporciona gestión de redes y sistema de instalaciones de apoyo, incluida la carga, la depuración, informes de estado, informes de excepción y el control.

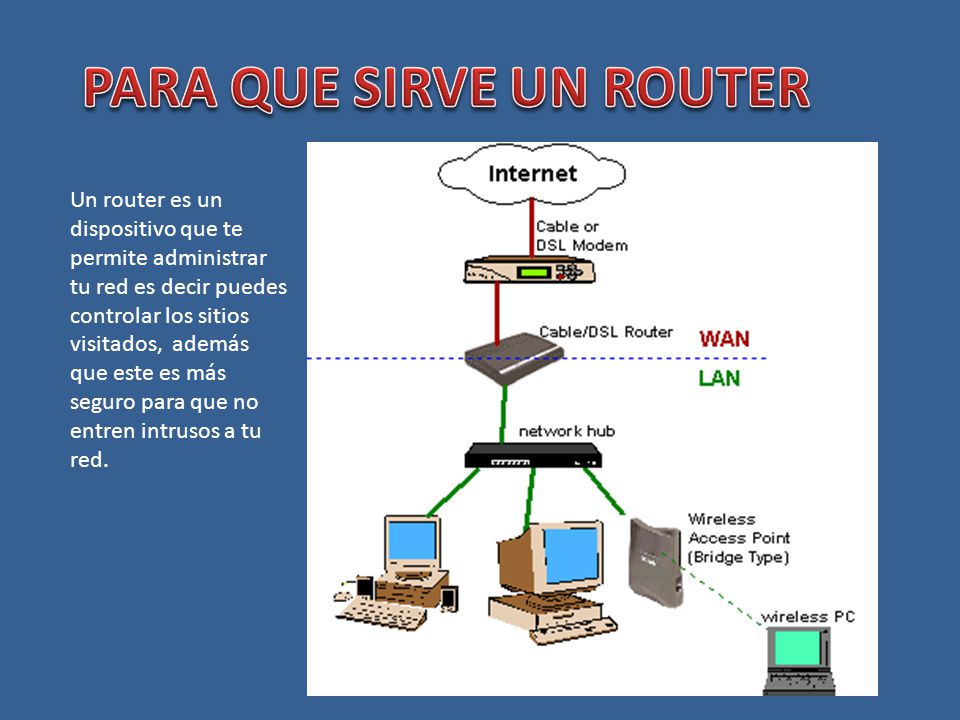

20 PARA QUE SIRVE UN ROUTER
Un router es un dispositivo que te permite administrar tu red es decir puedes controlar los sitios visitados, además que este es más seguro para que no entren intrusos a tu red.

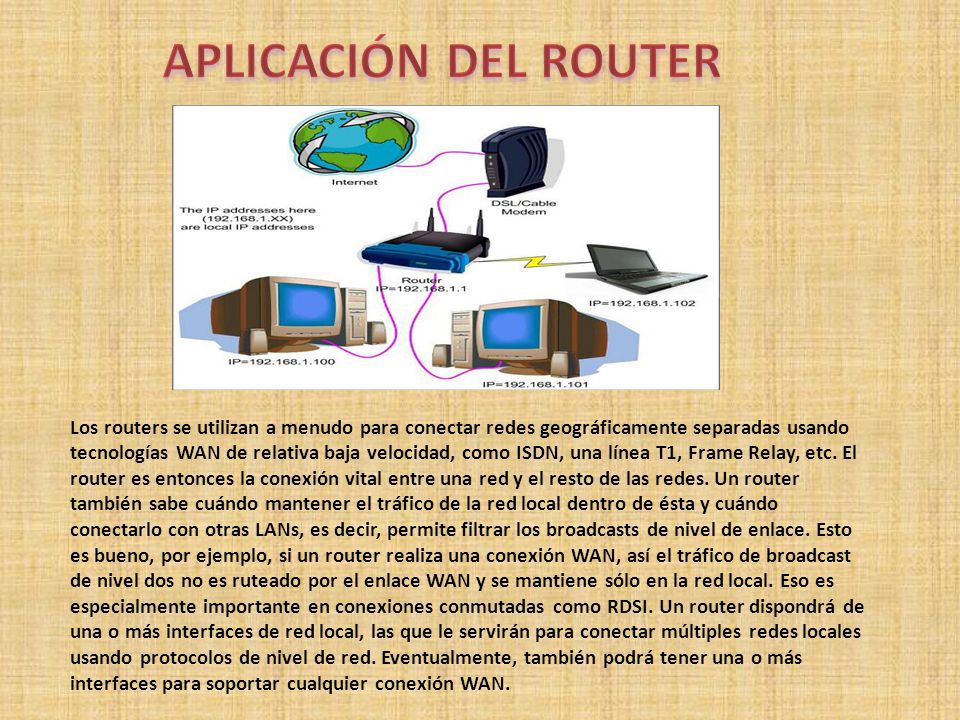

21 APLICACIÓN DEL ROUTER Los routers se utilizan a menudo para conectar redes geográficamente separadas usando tecnologías WAN de relativa baja velocidad, como ISDN, una línea T1, Frame Relay, etc. El router es entonces la conexión vital entre una red y el resto de las redes. Un router también sabe cuándo mantener el tráfico de la red local dentro de ésta y cuándo conectarlo con otras LANs, es decir, permite filtrar los broadcasts de nivel de enlace. Esto es bueno, por ejemplo, si un router realiza una conexión WAN, así el tráfico de broadcast de nivel dos no es ruteado por el enlace WAN y se mantiene sólo en la red local. Eso es especialmente importante en conexiones conmutadas como RDSI. Un router dispondrá de una o más interfaces de red local, las que le servirán para conectar múltiples redes locales usando protocolos de nivel de red. Eventualmente, también podrá tener una o más interfaces para soportar cualquier conexión WAN.

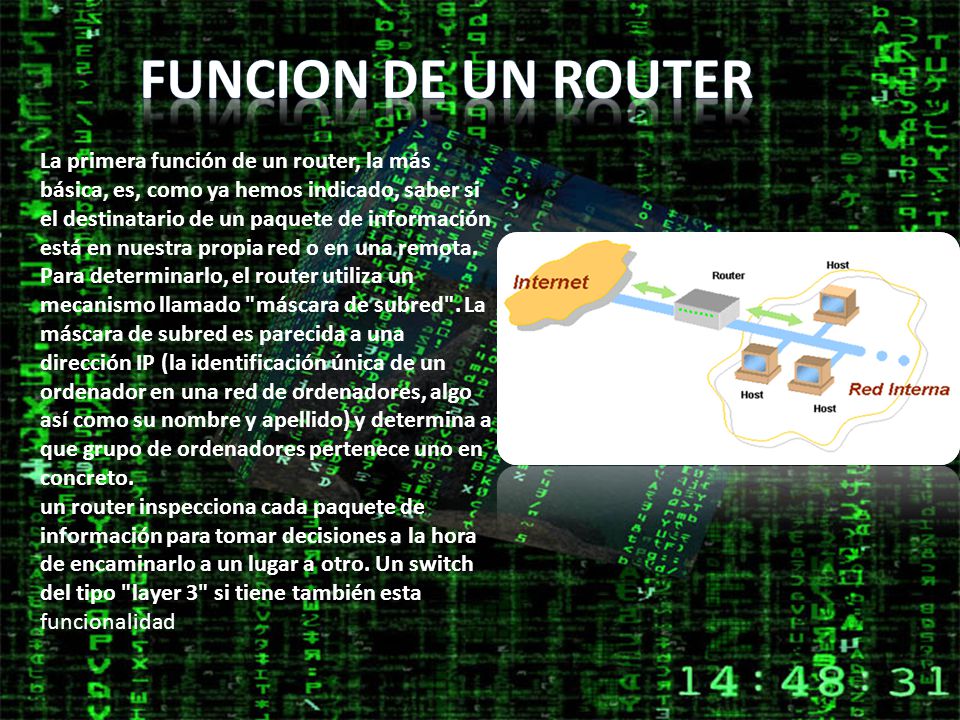

22 FUNCION DE UN ROUTER La primera función de un router, la más básica, es, como ya hemos indicado, saber si el destinatario de un paquete de información está en nuestra propia red o en una remota. Para determinarlo, el router utiliza un mecanismo llamado "máscara de subred". La máscara de subred es parecida a una dirección IP (la identificación única de un ordenador en una red de ordenadores, algo así como su nombre y apellido) y determina a que grupo de ordenadores pertenece uno en concreto. un router inspecciona cada paquete de información para tomar decisiones a la hora de encaminarlo a un lugar a otro. Un switch del tipo "layer 3" si tiene también esta funcionalidad

23 HECHO POR: PRESENTADO A:
DANY ALEXIS ATEHORTUA JARAMILLO PRESENTADO A: ING. EDWIN ALEXANDER GOMEZ ROBBY ING. CARLOS MANUEL NUÑEZ DIAZ
