1
DOSIFICACIÓN ES LA SELECCIÓN Y DETERMINACIÓN DE LAS CANTIDADES DE LOS MATERIALES COMPONENTES DEL Hº DE TAL FORMA QUE SATISFAGA LAS PROPIEDADES EN ESTADO FRESCO Y ENDURECIDO A UN MÍNIMO COSTO SELECCIÓN Y PROP. PROPIEDADES: EF Y EE (Trab., ´b, durab. AV) Mín. COSTO DOSIF. Toda Dosif. tiene 3 Etapas: Clasificación Métodos: 1. DATOS 2. DISEÑO 3. AJUSTES métodos empíricos métodos semi-empíricos métodos racionales
2
Empíricos : volúmen o, esponj. Arenas - humedad Gran dispensión ´b Prohibidos: Est. Pretensadas Ataques químicos Hº A complejas ´c 15 Mpa (Hº-15) Semi empíricos : PASTONES DE PRUEBA: Pocos datos Diseño: en función ensayos valoración cualitativa: asp./ term./ coh. valoración cuantitativa: ASEN Ajustes muy importantes Racionales : muchos Datos, Diseño racional, Ajustes: pocos
3
PASTONES DE PRUEBA SE BASA EN ESTABLECER UNA RAZON a/c MÍNIMA POR RESISTENCIA O DURABIIDAD Y LUEGO PROPORCIONAR LOS AGREGADOS MEDIANTE “PRUEBAS”. OBRAS CHICAS OBRAS CHICAS MATERIAL EN ACOPIO MATERIAL EN ACOPIO MUY POCA INFORMACIÓN SOBRE LOS MAT. A USAR MUY POCA INFORMACIÓN SOBRE LOS MAT. A USAR HIPÓTESIS DOSIFIC.: DATOS DISEÑO AJUSTES
4
MATERIALES OBRA PLANO ENCOFRADO PLANO ARMADURA MÉTODO COMPACT. Ap = p RESIST. ESPECÍF. ƒ´c= H-20 UBICACIÓN: COSTA ATLÁNTICA < 1 KM.COSTA DESVIO ST Tipo de cemento: normal T. M.A. 19 mm DISEÑO 1- VERIFICACIÓN T.M.A. T.M.A. 1/5 b 3/4 s ó r 1/3 h (alt. de losa) 2- DETERMINACIÓN DEL Ap. Ap= 7cm +/- 2 cm DATOS s b r
5
Propiedades del Hormigón Fresco Consistencia del Hormigón CIRSOC: 6 rangos de consistencia Pastones= consistencia de diseño +/- tolerancias (tabla 5.2
7
Dosificación CIRSOC 201 – NOV. 2002 Asegurar: materiales y proporciones del H. Trabajabilidad: Escurrimiento entre Aº Llenado completo de los encofrados Terminación Adecuado según el método de colocación y compactación Sin segregación Sin exudación perjudicial Ap= 7 cm +/- 2 cm
8
3- Estimación de la resistencia de diseño Modo de control 1 ƒ´c r = ƒ´c + 1,34 s = 29 Mpa H-20 ƒ´c r = ƒ´c + 2,33 s – 3,5 = 30.5 Mpa S= 6 MPa Modo de control 2 ƒ´c r = (ƒ´c + 5) + 1,34 s = 33 MPa S=ƒ º (control de calidad) S= no se conoce - Tabla
9
30.5 Mpa a/c= 0.5
10
4- Especificaciones por durabilidad Acciones Químicos Físicos Físicos - químicos Degradación de la estructura Vida útil (CIRSOC) = 50 años Identifica el tipo de medio ambiente definir agresividad Se especifica: clase de resistencia del hormigón: H -35 tipo de exposición: M 1
11
Construcción < 1 km costa EXP CORROSIÓN => 280 Kg/m 3 CLASE - M 1
12
a/c= 0,45 f´c min = H-35
13
Resistencia H - 20 – a/c= 0.5 Durabilidad H - 35 – a/c= 0.45 se adopta la menor a/c= 0.45 Protección de Aº, c u de c 280 kg/m 3. 5- Razón a/c= 6- Adopto cemento = 4 kg 7- Cu de H 2 O= Cx a/c = 4 x 0.45 =1.8 kg. 8- Peso Af= 25 kg 9- Peso Ag= 30 kg
14
11) SOBRE Hº C+H 2 O + AG +AF EVALUACIÓN CUALITATIVA: ASPECTO PEDREGOSA LIG. PEDREG. NORMAL LIG. ARENOSA ARENOSA ESTIMAR VISTA EVALUACIÓN CUANTITATIVA: As m < Ap = Ap > Ap 10- AgAf C+H 2 O AfAg AJUSTES
15
RESULTADOS PRIMER PASTON CEM: 4. 00 H 2 O 1.8 A. fino 7. 50 A. Grueso 13. 70 27. 00 P. = ASP. LIG ARENOSO – NORMAL ASEN: 5 cm TERM. : BUENA (+) VARILL.: COHESIVO (+) CORRECCIÓN % AG. FINO P. ARENA x 100= 35.7 % 34% P. ARENA + P. GRUESO % AG. TOTALES Par + P G x 100= 77.7 % 77. 5 % Pc + P H2O + Par + P G 2º PASTON CEM: 4. 00 H 2 O 1.8 A. fino 7. 10 A. Grueso 13. 70 26. 600 P. = ASP. LIG PEDREGOSO ASEN: 10 cm TERM. : BUENA VARILLEO: COHESIVO = = AJUSTES
16

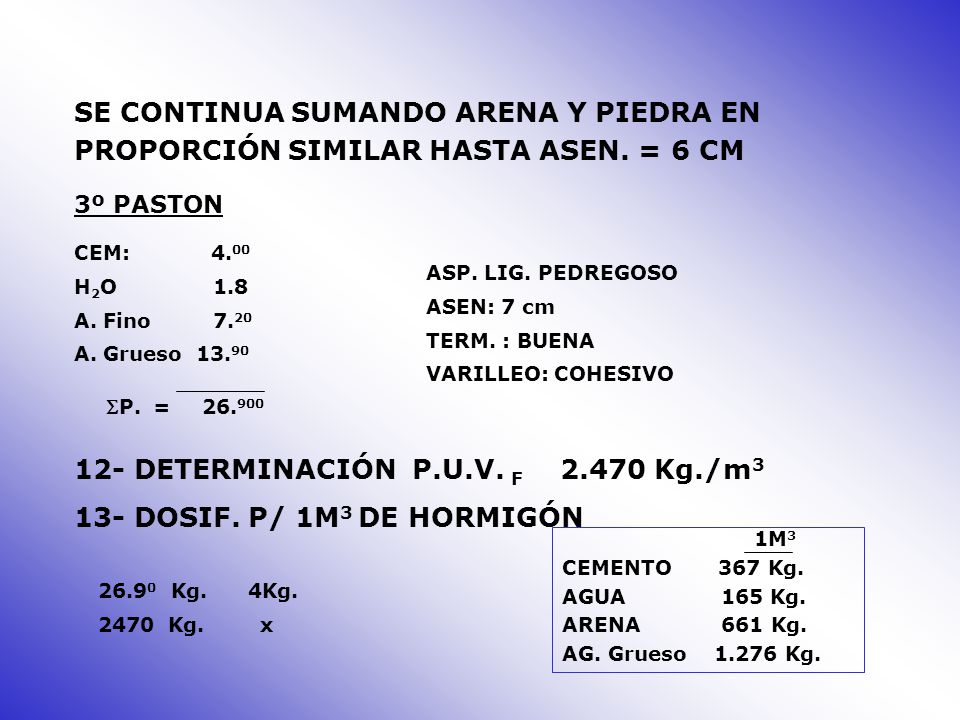

SE CONTINUA SUMANDO ARENA Y PIEDRA EN PROPORCIÓN SIMILAR HASTA ASEN. = 6 CM 3º PASTON CEM: 4. 00 H 2 O 1.8 A. Fino 7. 20 A. Grueso 13. 90 P. = 26. 900 ASP. LIG. PEDREGOSO ASEN: 7 cm TERM. : BUENA VARILLEO: COHESIVO 12- DETERMINACIÓN P.U.V. F 2.470 Kg./m 3 13- DOSIF. P/ 1M 3 DE HORMIGÓN 26.9 0 Kg. 4Kg. 2470 Kg. x 1M 3 CEMENTO 367 Kg. AGUA 165 Kg. ARENA 661 Kg. AG. Grueso 1.276 Kg.
17
DOSIFICACIÓN para 1M 3 CEMENTO 367 Kg. AGUA 165 Kg. A. FINO 661 Kg. AG. Grueso 1.276 Kg. 2470 kg P. = % A. fino = 34. 10 % AT = 78. 4 Cu de c: 367 > 280 kg/m 3 – corrosión 30%. 661= 198 + 367 = 565 > 440 Kg/ m 3 – Mat. Pulv.
18
MATERIAL PULVERULENTO para Tamiz IRAM 300 : (Nº 50) Mat. Pulv.= cemento + adiciones + Ag. Fino (Pasa 50) HºFº: Cohesión (<segregación) Excesiva exudación
