1 Equilibrio del cuerpo rígido
Estática Elaborado por Ing. Víctor Velasco Galarza

2 Momento de fuerza o torque
El momento de fuerza o torque se define como una fuerza capaz de provocar o intentar provocar una rotación a un cuerpo rígido alrededor de un eje. Para que el momento de fuerza exista no solo se requiere de una fuerza sino también de una distancia que nos indica la ubicación de la aplicación de la fuerza, por lo que definimos además de la fuerza un vector de posición respecto al eje de rotación, así como el ángulo que estos dos vectores (fuerza y posición) forman entre sí. El torque o torca es el análogo en rotación a la fuerza en la traslación.

3 Cálculo del torque

4 Problema de aplicación
Se aplican tres fuerzas a una rueda con radio de m, como se indica en la figura. Una fuerza es perpendicular al borde, otra es tangente a éste y la otra forma un ángulo de 40.0° con el radio. ¿Cuál es la torca neta sobre la rueda debido a estas tres fuerzas para un eje perpendicular a la rueda y que pasa por su centro?

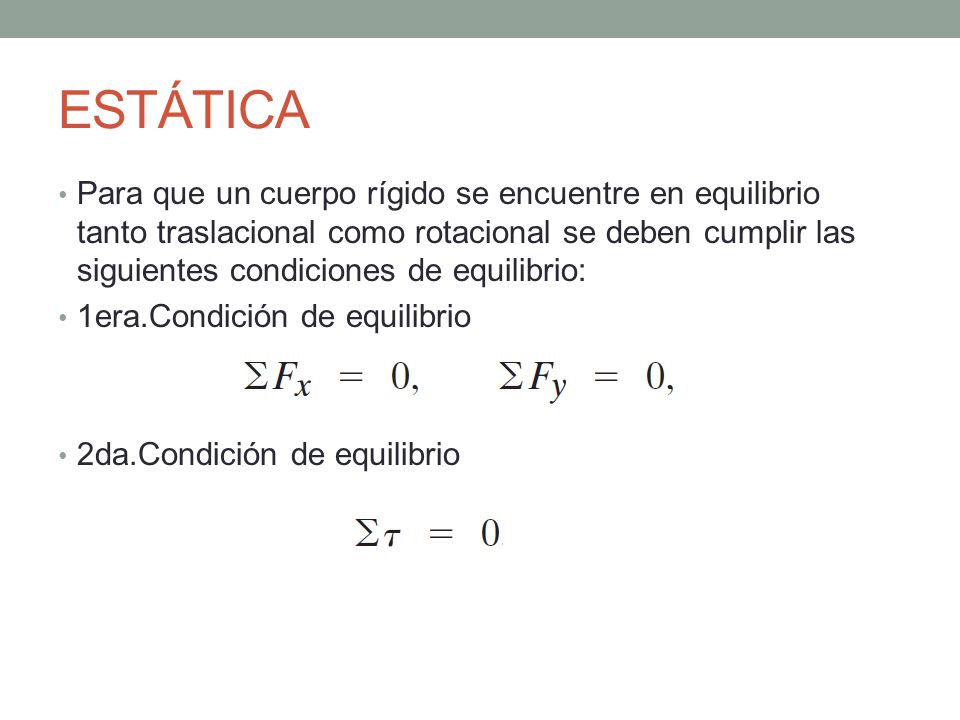

5 ESTÁTICA Para que un cuerpo rígido se encuentre en equilibrio tanto traslacional como rotacional se deben cumplir las siguientes condiciones de equilibrio: 1era.Condición de equilibrio 2da.Condición de equilibrio

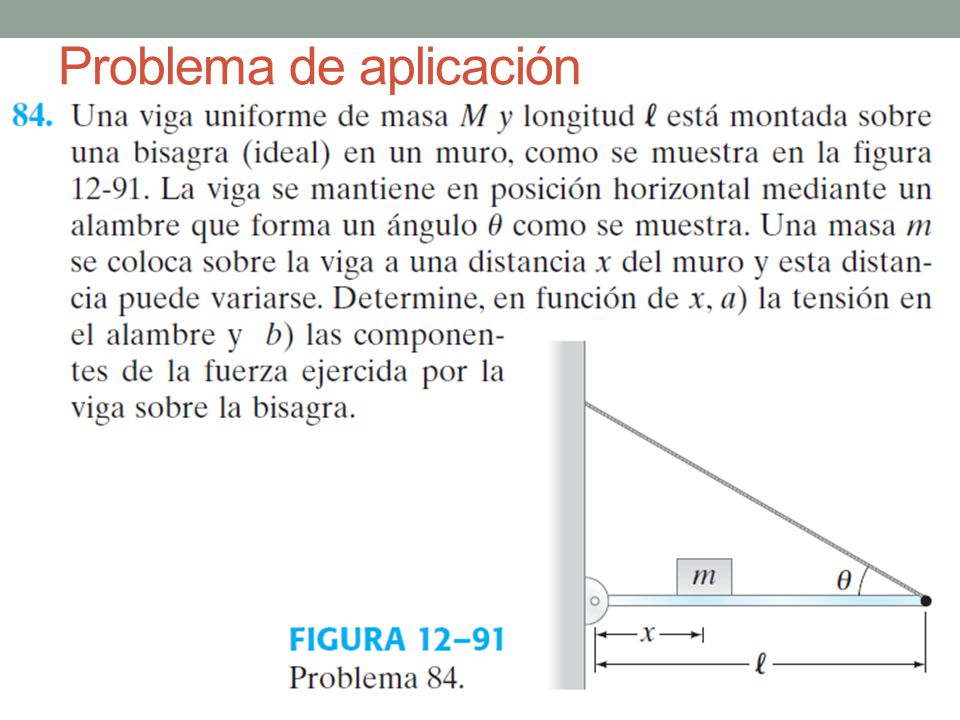

6 Problema de aplicación

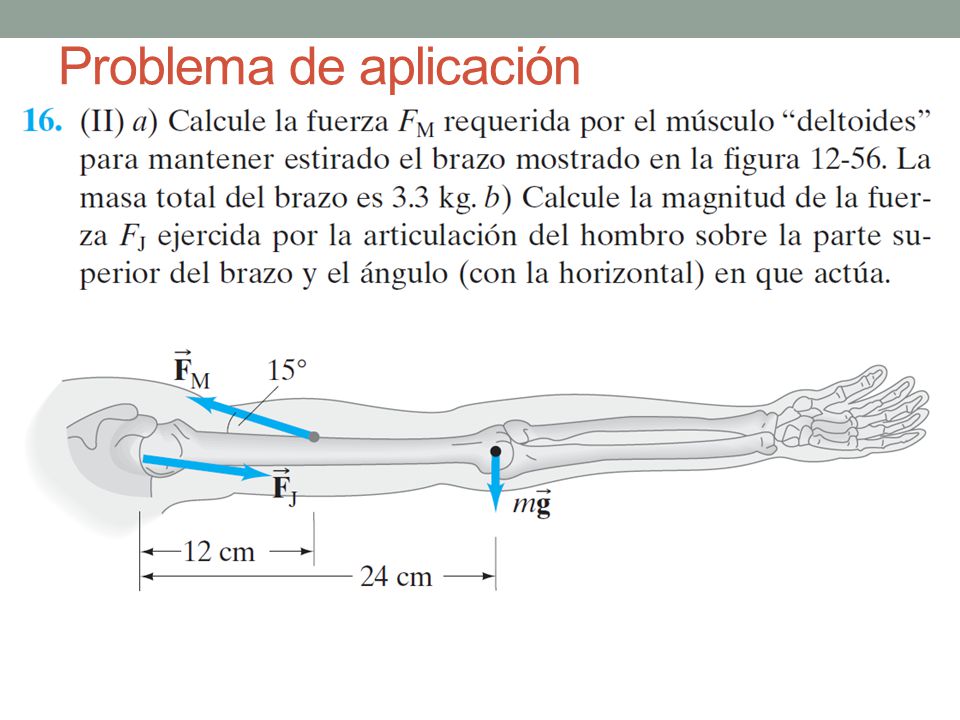

7 Problema de aplicación

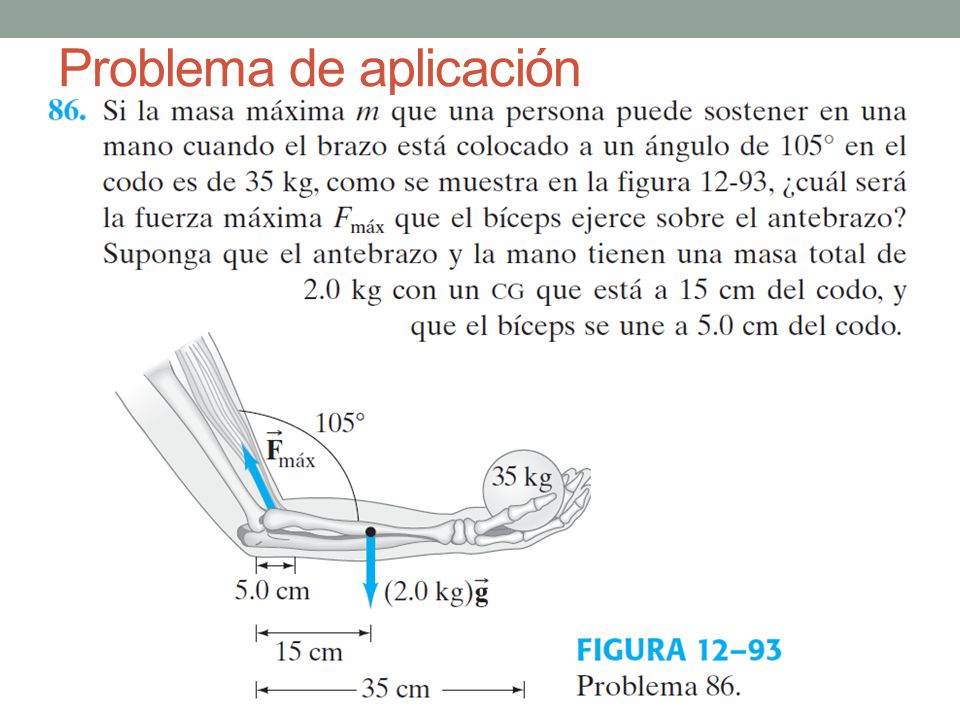

8 Problema de aplicación

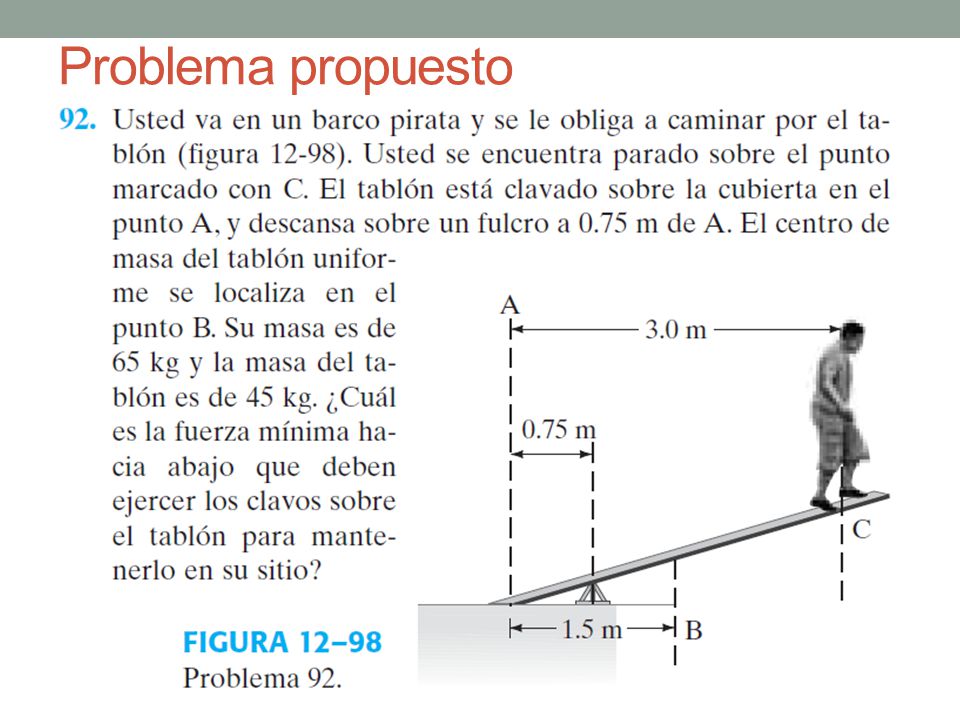

9 Problema propuesto

10 Problema propuesto
