EQUILIBRIO DE TRASLACIÓN Y ROTACIÓN
06/08/2011 Elaboró: Yovany Londoño
2
Elaboró: Yovany Londoño
EQUILIBRIO ROTACIONAL Si observamos un Cuerpo que se sostiene desde un Punto, veremos que tenemos que balancearlo bien para evitar que ruede en una o la otra dirección. Concluimos que existe un punto desde el cual podemos equilibrar el cuerpo no presentando rotación alguna. Este Punto se denomina Centro de Masa. 06/08/2011 Elaboró: Yovany Londoño
3
Elaboró: Yovany Londoño
Para determinar el punto de equilibrio podemos balancear el cuerpo en cada uno de sus ejes. Si lo orientamos de una forma y encontramos la Posición en que se mantiene en equilibrio habremos identificado una recta imaginaria sobre el cual se encuentra el Centro de Masa. 06/08/2011 Elaboró: Yovany Londoño
4
Elaboró: Yovany Londoño
Una vez se ha determinado uno de las coordenadas del Centro de Masa se rota el objeto y busca la próxima coordenada del Centro de Masa. 06/08/2011 Elaboró: Yovany Londoño
5
Elaboró: Yovany Londoño
De esta forma se determina un Punto que denominamos Centro de Masa 06/08/2011 Elaboró: Yovany Londoño
6
Elaboró: Yovany Londoño
De la discusión anterior se concluye que toda Fuerza ⃗F se puede descomponer en dos partes. Una primera ⃗F∥ a lo largo de la linea que une el Punto de Apoyo (PA) al Centro de Masa (CM) del Cuerpo. La segunda componente es perpendicular ⃗F⊥ a la linea que une el Punto de Apoyo con el Centro de Masa. La primera origina la Traslación del Cuerpo mientras que la segunda su Rotación. 06/08/2011 Elaboró: Yovany Londoño
7
CONDICIONES DE EQUILIBRIO
Diagrama de fuerzas sobre el cuerpo libre. Descripción cualitativa del equilibrio de traslación y rotacion de un cuerpo. EQUILIBRIO TRASLACIONAL (ΣF = 0). Caso de fuerzas en una y dos dimensiones. 2. EQUILIBRIO ROTACIONAL Torque y segunda condición de equilibrio (Σ t = 0). 06/08/2011 Elaboró: Yovany Londoño
8
Elaboró: Yovany Londoño
Si recordamos nuestra infancia en que jugábamos con balancines sabemos que una de las formas de inclinar lo hacia nuestro lado era ’echándose para atrás’. 06/08/2011 Elaboró: Yovany Londoño
9
Elaboró: Yovany Londoño
Si analizamos el caso del Balancín veremos que si este tiene una inclinación de en en cada extremo de largos d1 y d2 se aplican Fuerzas F1 y F2 existirán fuerzas perpendiculares F1⊥ y F2⊥ que lo trataran de rotar. La Fuerza F1⊥ trata de girar el balancín en el sentido contrario al movimiento del reloj mientras que la fuerza F2⊥ lo hace en el sentido positivo. 06/08/2011 Elaboró: Yovany Londoño
10
Torque
11
Torque de una fuerza La propiedad de la fuerza para hacer girar al cuerpo se mide con una magnitud física que llamamos torque o momento de la fuerza. 24/03/2017 Yuri Milachay
12
Elaboró: Yovany Londoño
TORQUE (τ) Experimentado uno encuentra que el sistema esta en equilibrio y no rota si F1⊥d1 = F2⊥d2 (1) Por ello se define como Torque T = rF⊥ (2) o en forma vectorial ⃗T =⃗r × ⃗F (3) con r la distancia entre el Centro de Masa y el Punto de Apoyo. 06/08/2011 Elaboró: Yovany Londoño
13
Momento o torque de una fuerza
Producto de la distancia por la componente perpendicular de la fuerza o f d ┴=rsenf Producto de la fuerza por la componente perpendicular de la distancia 24/03/2017 Yuri Milachay
14
Momento de una fuerza o torque

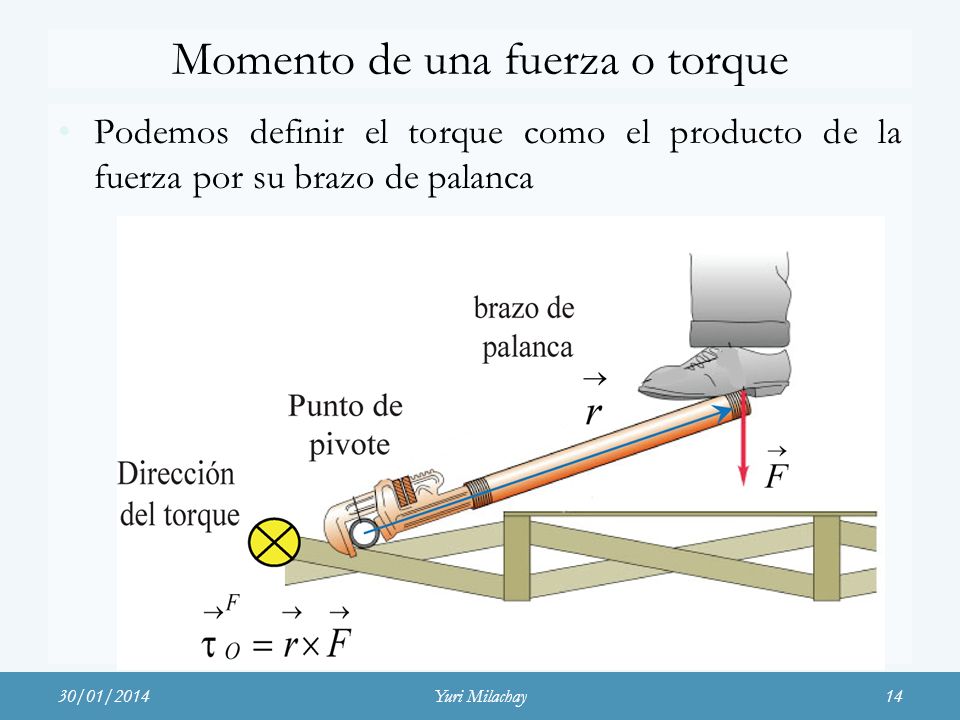

Podemos definir el torque como el producto de la fuerza por su brazo de palanca 24/03/2017 Yuri Milachay
15
Elaboró: Yovany Londoño
MAQUINAS SIMPLES: Las máquinas son dispositivos que multiplican una fuerza o bien cambian la dirección de una fuerza, entre las máquinas simples podemos citar a las palancas, las poleas, gatas hidráulicas, tornos, planos inclinados. 06/08/2011 Elaboró: Yovany Londoño
16
Elaboró: Yovany Londoño
PALANCAS Fa Fa Fa Fl Fl Fl Fl Primera Clase Segunda clase Tercera clase 06/08/2011 Elaboró: Yovany Londoño
17
Elaboró: Yovany Londoño
PALANCAS Según las posiciones que tengan las dos fuerzas y el fulcro o punto de apoyo o pivote, se definen tres clases de palancas: Primera clase: el fulcro se encuentra entre ambas fuerzas Segunda clase: la carga está entre el fulcro y el esfuerzo. Tercera clase: el esfuerzo está entre el fulcro y la carga. 06/08/2011 Elaboró: Yovany Londoño
18
Elaboró: Yovany Londoño
06/08/2011 Elaboró: Yovany Londoño
19
Elaboró: Yovany Londoño
PALANCAS EN EL CUERPO 06/08/2011 Elaboró: Yovany Londoño
20
Elaboró: Yovany Londoño
PRIMERA CLASE FULCRO xa xL FL M Fa 06/08/2011 Elaboró: Yovany Londoño
21
Elaboró: Yovany Londoño
SEGUNDA CLASE 06/08/2011 Elaboró: Yovany Londoño
22
Elaboró: Yovany Londoño
TERCERA CLASE Músculo bíceps 06/08/2011 Elaboró: Yovany Londoño
23
Elaboró: Yovany Londoño
TERCERA CLASE 06/08/2011 Elaboró: Yovany Londoño
24
PALANCAS EN EL CUERPO HUMANO
06/08/2011 Elaboró: Yovany Londoño
25
Elaboró: Yovany Londoño
En la figura Nº3 se muestra el brazo extendido de una persona que sostiene en su mano una esfera de acero de masa m = 4 kg. Bajo esta situación se puede determinar el torque ó momento de la fuerza peso de la esfera respecto del punto C que pasa por la muñeca, el torque respecto del codo (B) y el torque respecto del hombro (A). 8 cm 24 cm 30 cm A A C C mg B B 06/08/2011 Elaboró: Yovany Londoño
26
Elaboró: Yovany Londoño
Las poleas Al igual que las palancas, son máquinas simples. Una polea no es más que una rueda que puede girar libremente alrededor de un eje que pasa por su centro. Un sistema de poleas es un dispositivo con el cual se puede variar la dirección y la magnitud de una fuerza para obtener alguna ventaja mecánica. Una sola polea fija se utiliza para cambiar la dirección y sentido de una fuerza, mientras que una combinación de varias poleas puede utilizarse para reducir la fuerza que se necesita para levantar una carga pesada. 06/08/2011 Elaboró: Yovany Londoño
27
Elaboró: Yovany Londoño

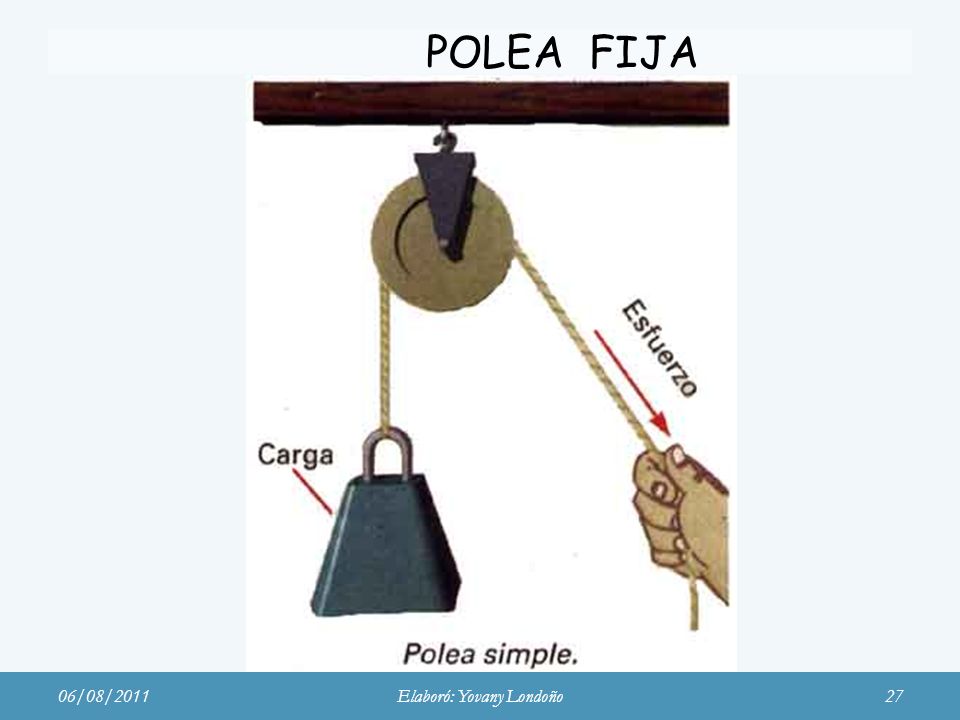

POLEA FIJA 06/08/2011 Elaboró: Yovany Londoño
28
Elaboró: Yovany Londoño
POLEA MOVIL F = P/2 06/08/2011 Elaboró: Yovany Londoño
29
Elaboró: Yovany Londoño
COMBINACION DE POLEAS P F = P/2 06/08/2011 Elaboró: Yovany Londoño
