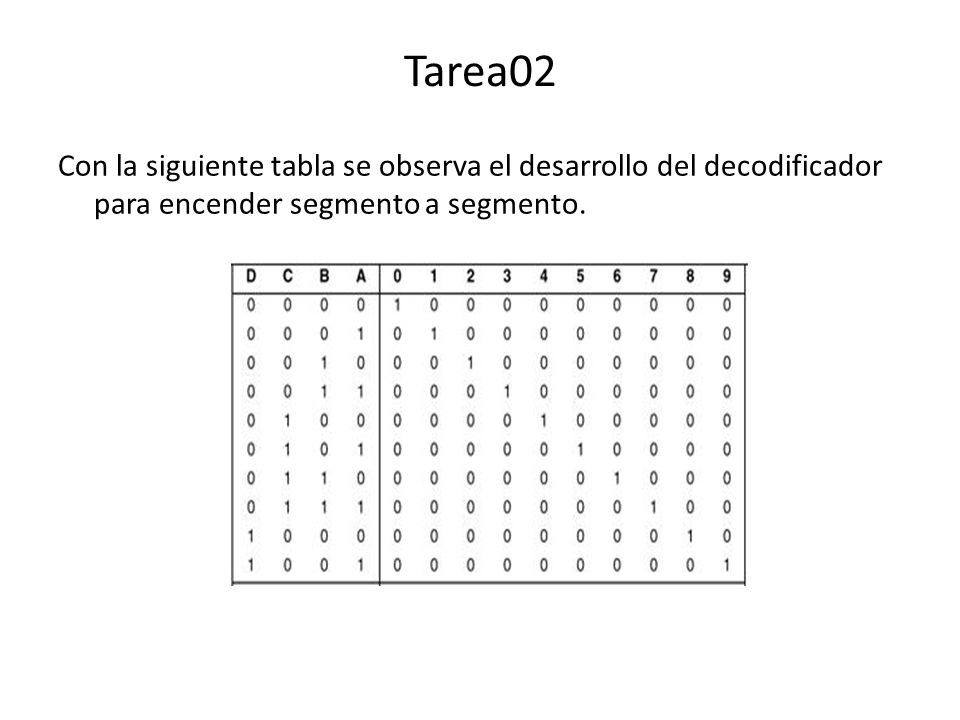

Tarea02 Con la siguiente tabla se observa el desarrollo del decodificador para encender segmento a segmento.
2

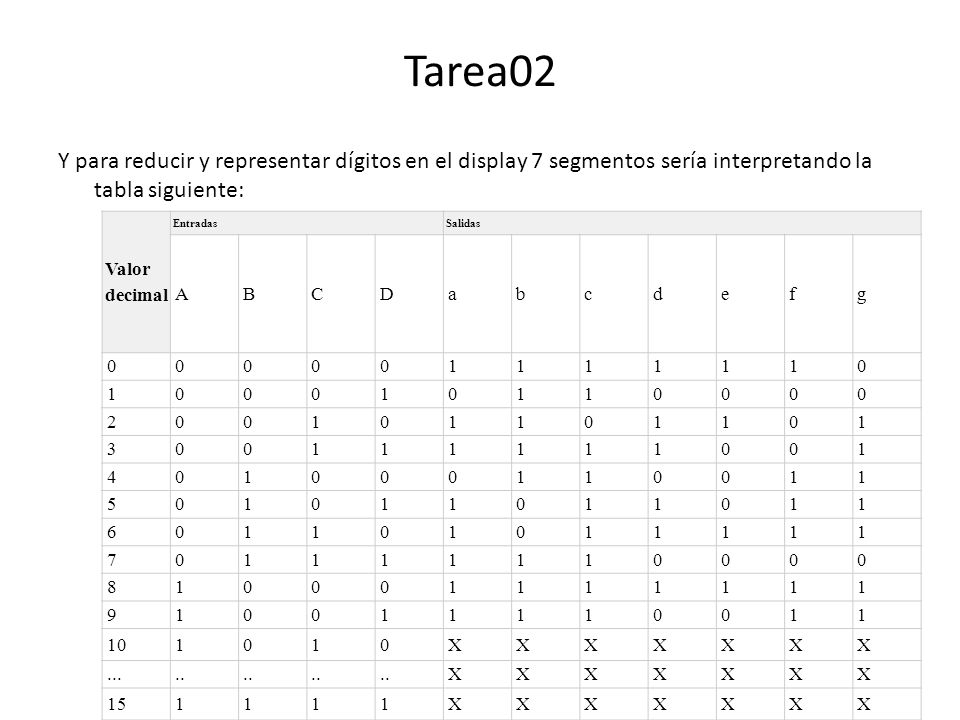

Tarea02 Y para reducir y representar dígitos en el display 7 segmentos sería interpretando la tabla siguiente: Valor decimal EntradasSalidas ABCDabcdefg 000001111110 100010110000 200101101101 300111111001 401000110011 501011011011 601101011111 701111110000 810001111111 910011110011 101010XXXXXXX..... XXXXXXX 151111XXXXXXX
3

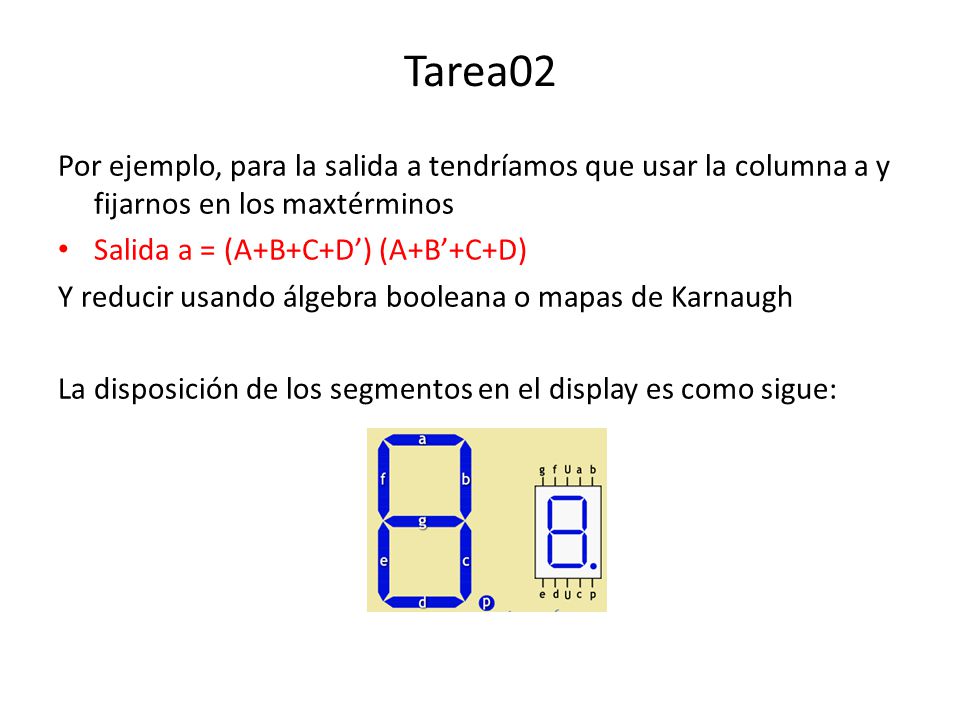

Tarea02 Por ejemplo, para la salida a tendríamos que usar la columna a y fijarnos en los maxtérminos Salida a = (A+B+C+D’) (A+B’+C+D) Y reducir usando álgebra booleana o mapas de Karnaugh La disposición de los segmentos en el display es como sigue:
