CÓDIGO TÉCNICO de la EDIFICACIÓN DB SE-A Seguridad Estructural: Acero
2
— Tensiones Admisibles
MÉTODOS de CÁLCULO — Tensiones Admisibles — Estados Límites – Efectos de 1er Orden – Efectos de 2o Orden DB SE-A Seguridad Estructural: Acero
3
NBE MV-102 NBE MV-103 NBE MV-104 NBE MV-105 NBE MV-106 NBE MV-107
NBE EA-95 DB SE-A Seguridad Estructural: Acero
4
Pascal Megapascal DB SE-A Seguridad Estructural: Acero
5

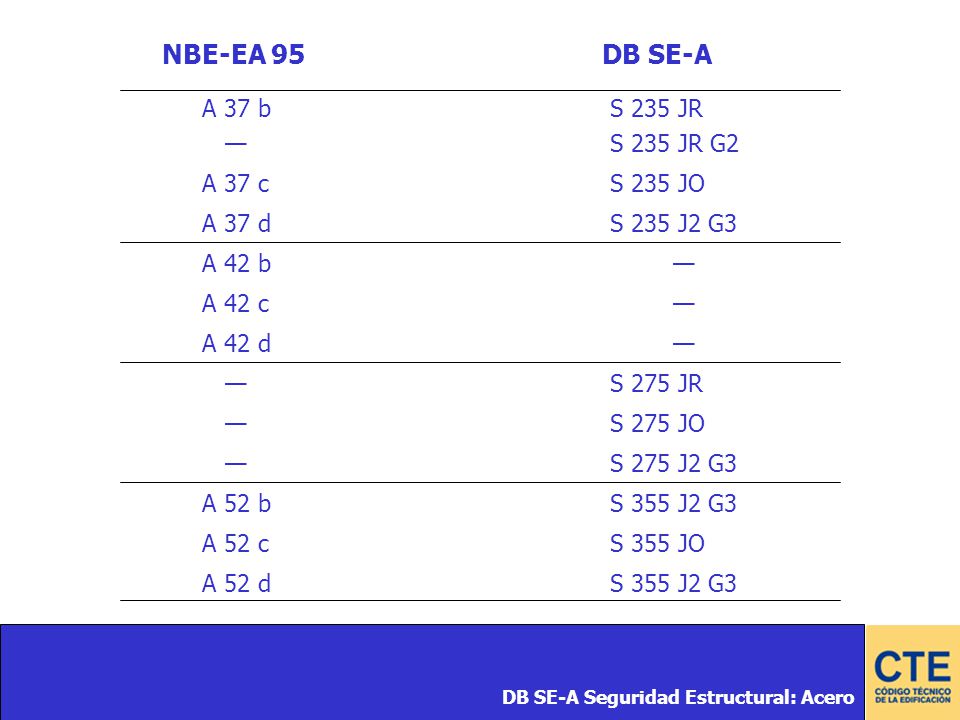

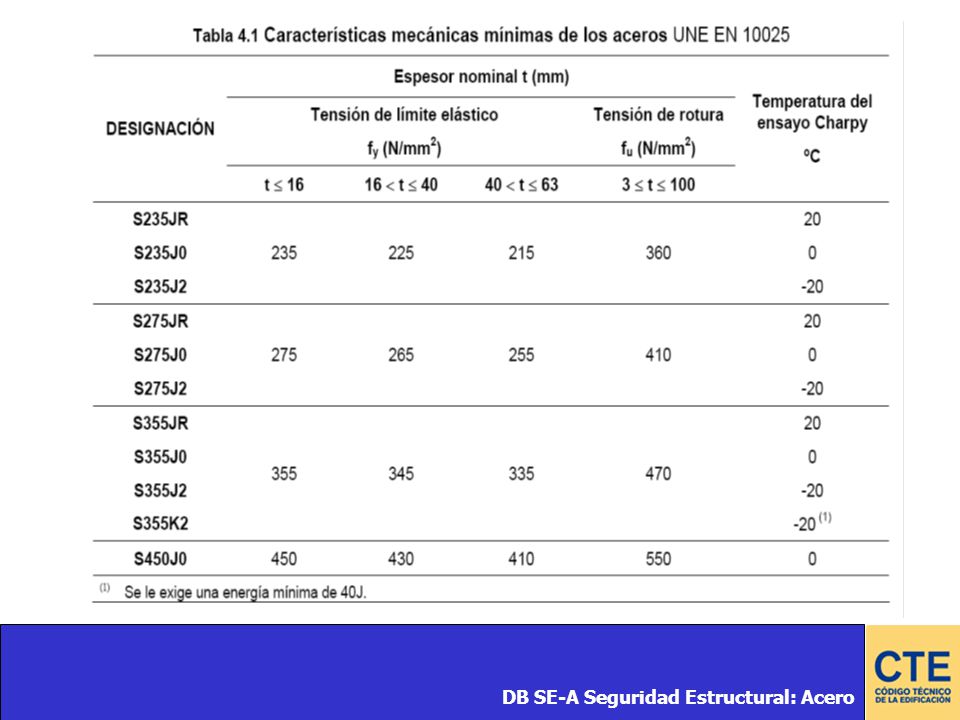

NBE-EA 95 DB SE-A A 37 b S 235 JR — S 235 JR G2 A 37 c S 235 JO A 37 d
S 235 J2 G3 A 42 b — A 42 c — A 42 d — — S 275 JR — S 275 JO — S 275 J2 G3 A 52 b S 355 J2 G3 A 52 c S 355 JO A 52 d S 355 J2 G3 DB SE-A Seguridad Estructural: Acero
6
DB SE-A Seguridad Estructural: Acero
7

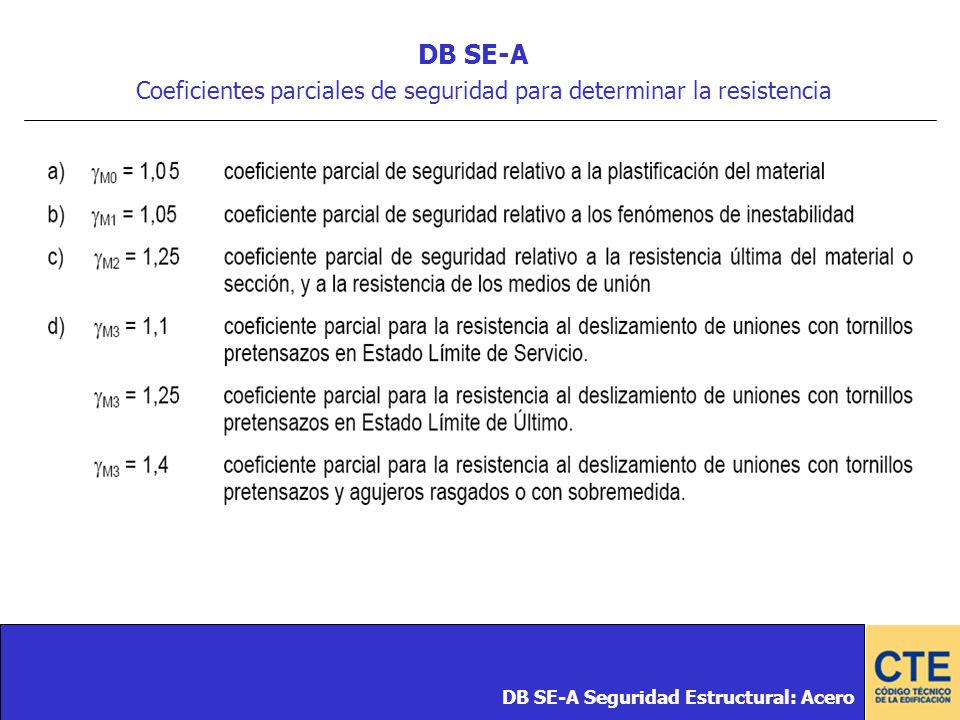

Coeficientes parciales de seguridad para determinar la resistencia
DB SE-A Coeficientes parciales de seguridad para determinar la resistencia DB SE-A Seguridad Estructural: Acero
8

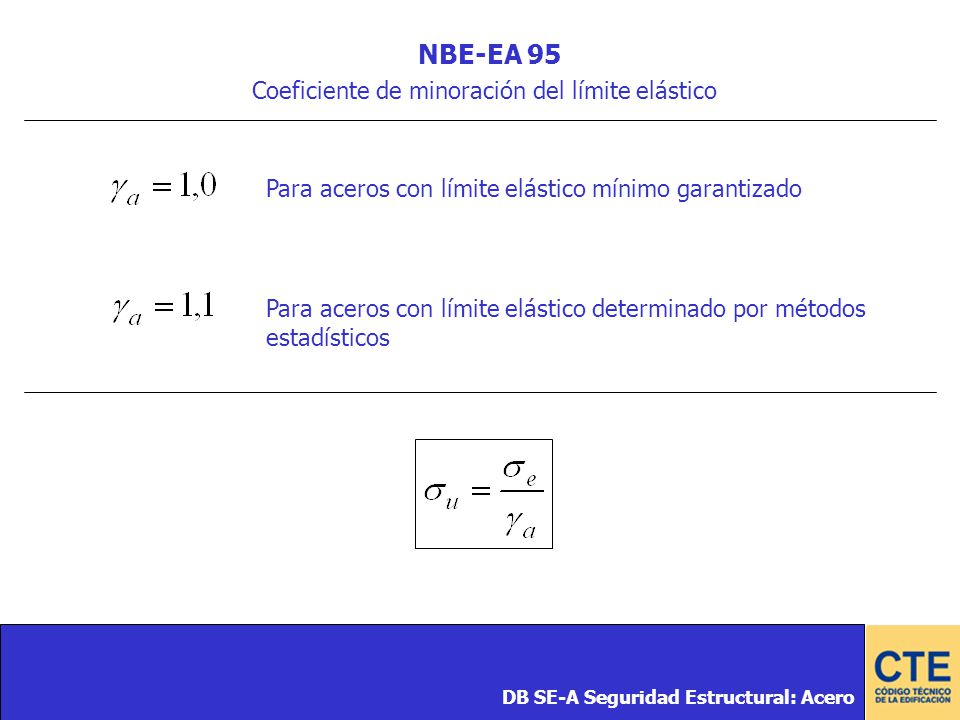

Coeficiente de minoración del límite elástico
NBE-EA 95 Coeficiente de minoración del límite elástico Para aceros con límite elástico mínimo garantizado Para aceros con límite elástico determinado por métodos estadísticos DB SE-A Seguridad Estructural: Acero
9
Resistencia de cálculo
DB SE-A Resistencia de cálculo Relativa a la plastificación del material y a los fenómenos de inestabilidad Relativa a la resistencia última del material DB SE-A Seguridad Estructural: Acero
10
Criterios de verificación

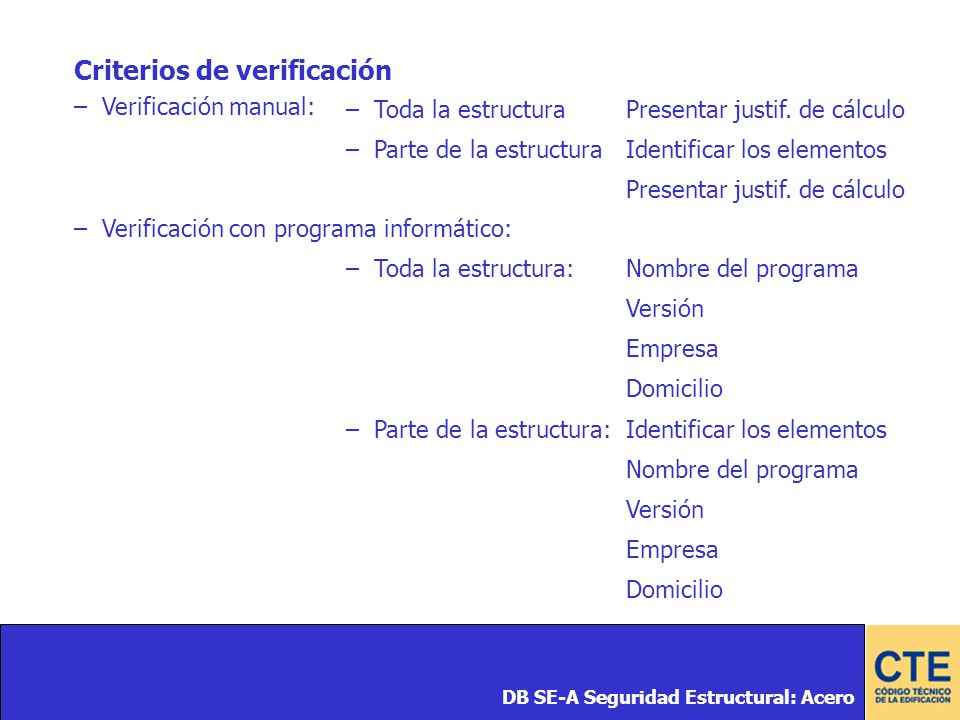

– Verificación manual: – Toda la estructura Presentar justif. de cálculo – Parte de la estructura Identificar los elementos Presentar justif. de cálculo – Verificación con programa informático: – Toda la estructura: Nombre del programa Versión Empresa Domicilio – Parte de la estructura: Identificar los elementos Nombre del programa Versión Empresa Domicilio DB SE-A Seguridad Estructural: Acero
11
REDISTRIBUCIÓN de MOMENTOS
DB SE-A Seguridad Estructural: Acero
12

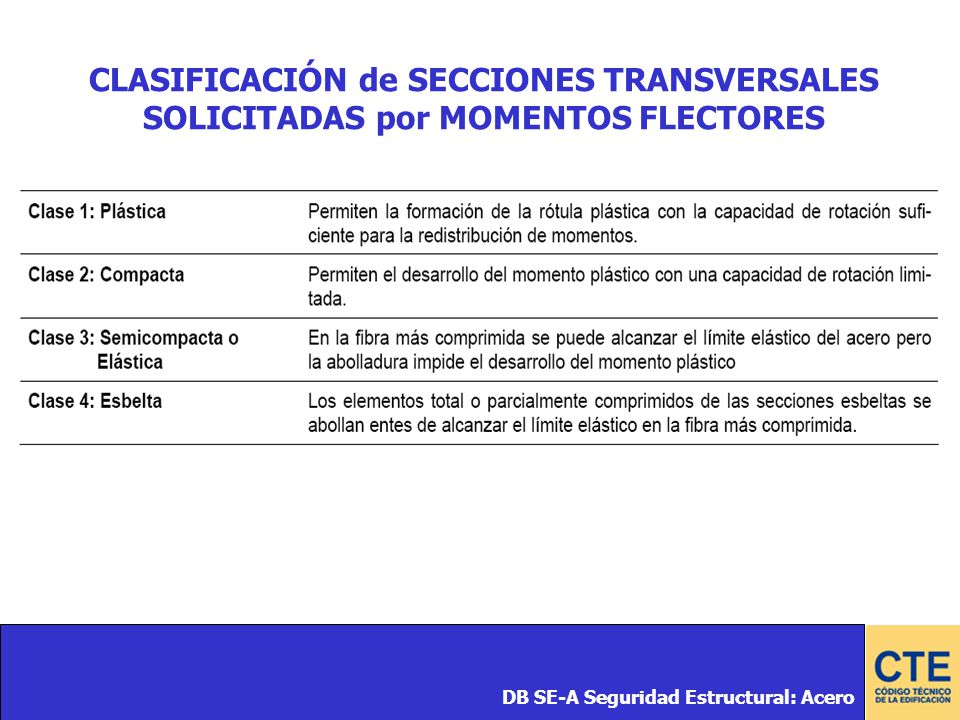

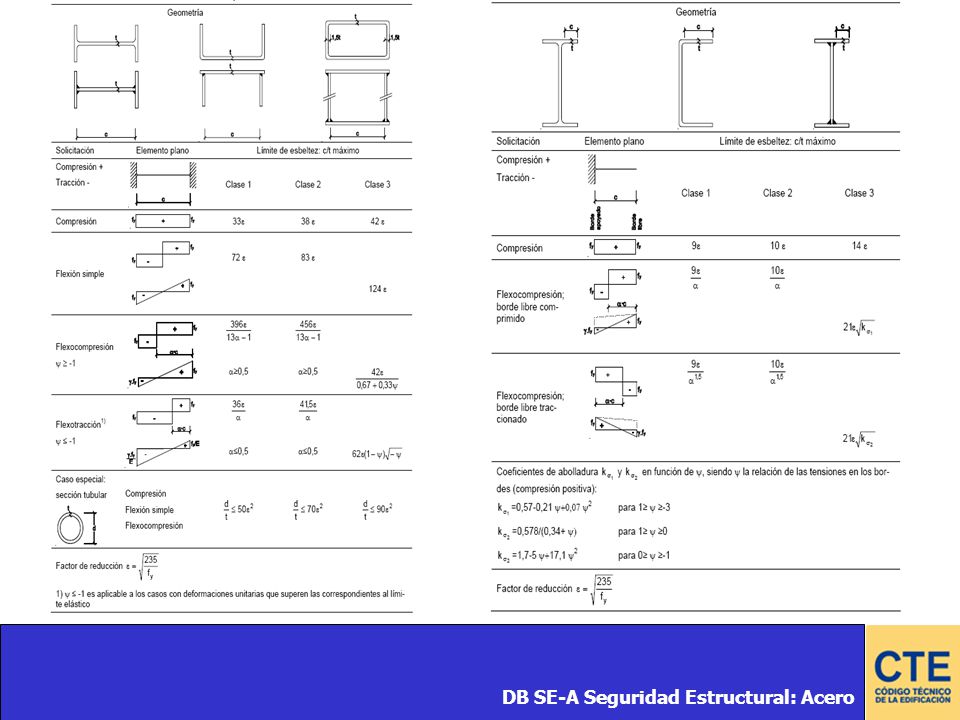

CLASIFICACIÓN de SECCIONES TRANSVERSALES SOLICITADAS por MOMENTOS FLECTORES
DB SE-A Seguridad Estructural: Acero
13
DB SE-A Seguridad Estructural: Acero
14
MÉTODOS de CÁLCULO DB SE-A Seguridad Estructural: Acero
15
ESTABILIDAD LATERAL GLOBAL Estructura intraslacional
DB SE-A Seguridad Estructural: Acero
16

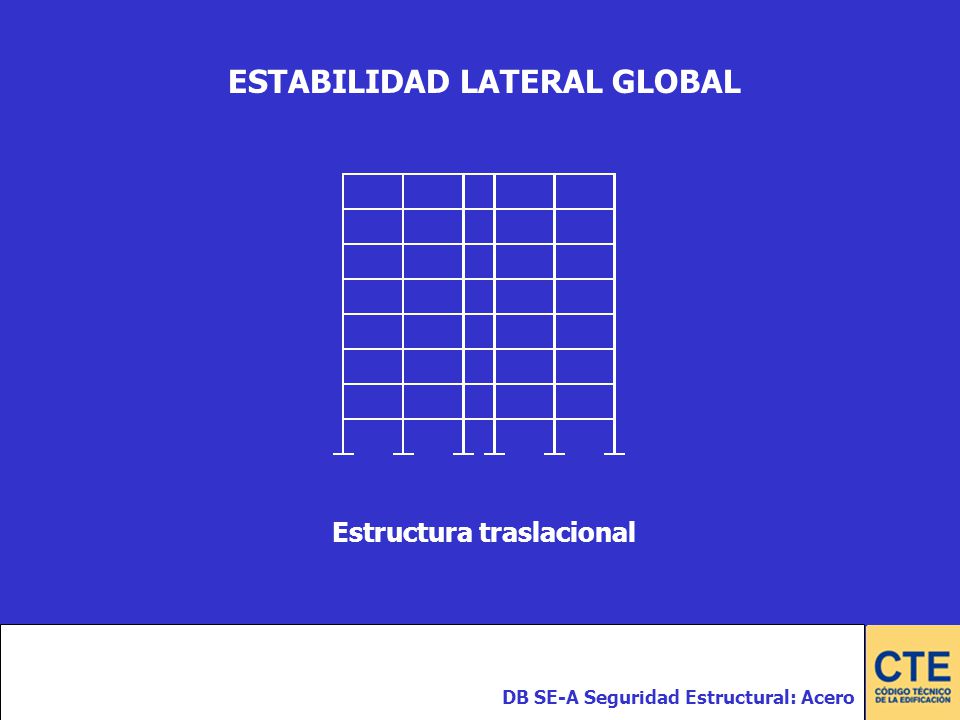

ESTABILIDAD LATERAL GLOBAL Estructura traslacional
DB SE-A Seguridad Estructural: Acero
17
ESTABILIDAD LATERAL GLOBAL
Estructura intraslacional Estructura traslacional Distorsión entre pilares DB SE-A Seguridad Estructural: Acero
18

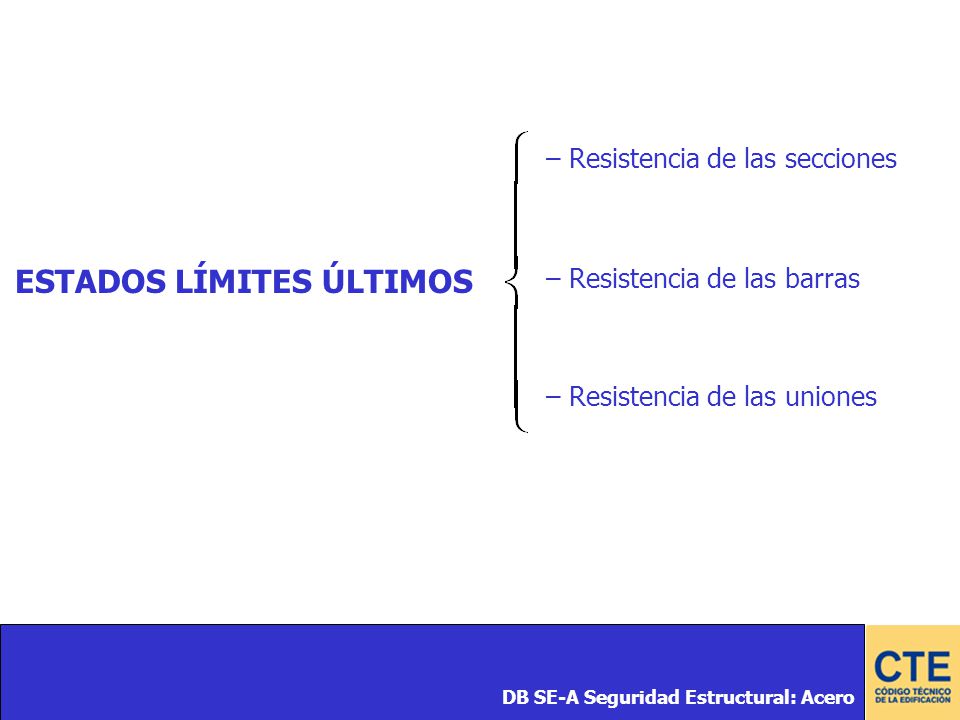

ESTADOS LÍMITES ÚLTIMOS
– Resistencia de las secciones ESTADOS LÍMITES ÚLTIMOS – Resistencia de las barras – Resistencia de las uniones DB SE-A Seguridad Estructural: Acero
19

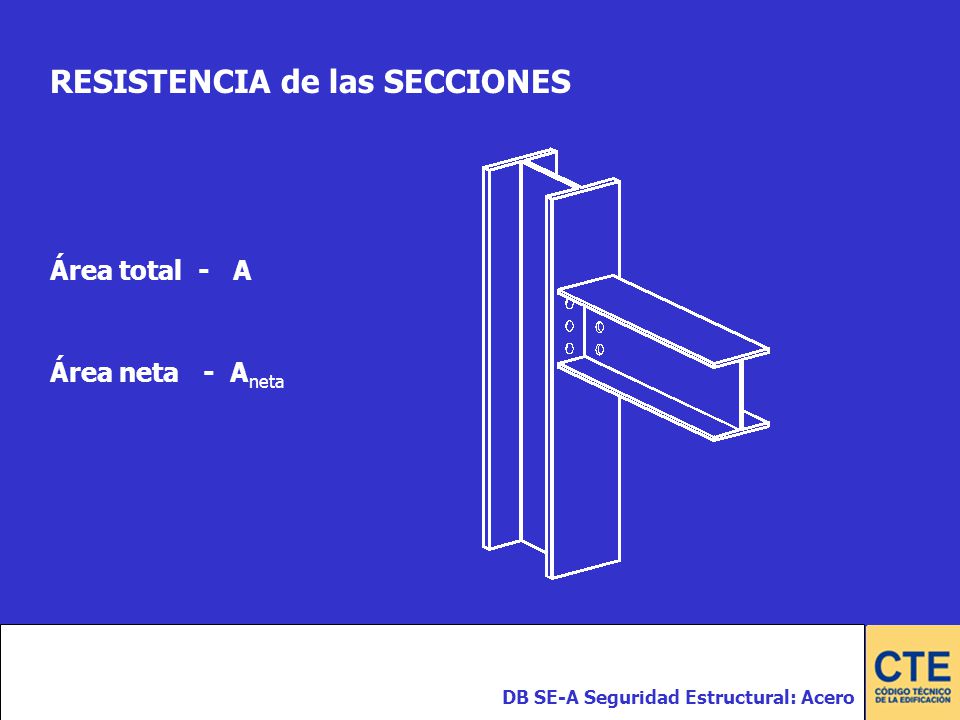

RESISTENCIA de las SECCIONES
Área total - A Área neta - Aneta DB SE-A Seguridad Estructural: Acero
20
AGUJERO en SECCIÓN SOMETIDA a TRACCIÓN
Se utilizará el área de la sección neta DB SE-A Seguridad Estructural: Acero
21
AGUJERO en SECCIÓN SOMETIDA a COMPRESIÓN
Se utilizará el área de la sección bruta DB SE-A Seguridad Estructural: Acero
22
AGUJERO en SECCIÓN SOMETIDA a COMPRESIÓN
Se utilizará el área de la sección neta DB SE-A Seguridad Estructural: Acero
23

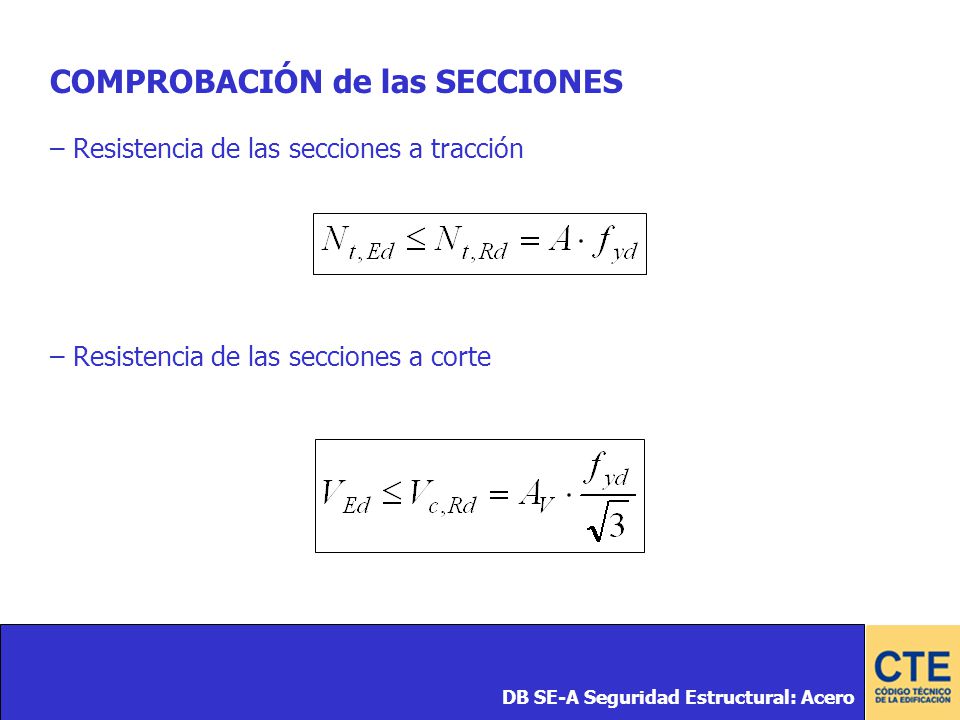

COMPROBACIÓN de las SECCIONES
– Resistencia de las secciones a tracción – Resistencia de las secciones a corte DB SE-A Seguridad Estructural: Acero
24
COMPROBACIÓN de las SECCIONES

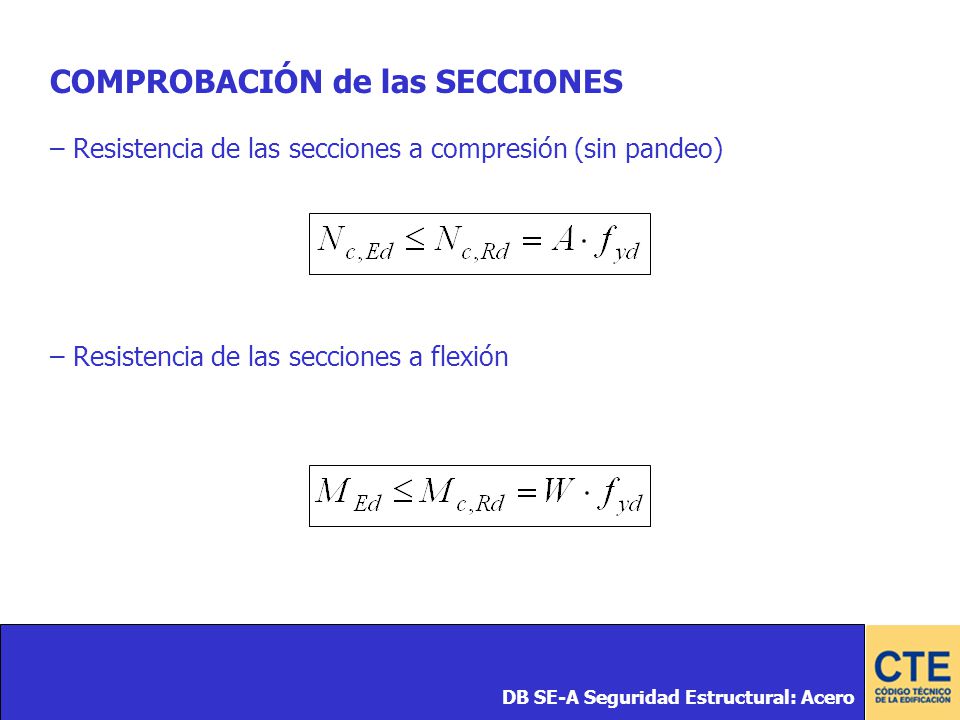

– Resistencia de las secciones a compresión (sin pandeo) – Resistencia de las secciones a flexión DB SE-A Seguridad Estructural: Acero
25
COMPROBACIÓN de las SECCIONES
– Resistencia de las secciones a torsión DB SE-A Seguridad Estructural: Acero
26
INTERACCIÓN de ESFUERZOS en SECCIONES
– Flexión compuesta sin cortante – Flexión y cortante – Flexión, axil y cortante – Cortante y torsión – Flexión y torsión DB SE-A Seguridad Estructural: Acero
27

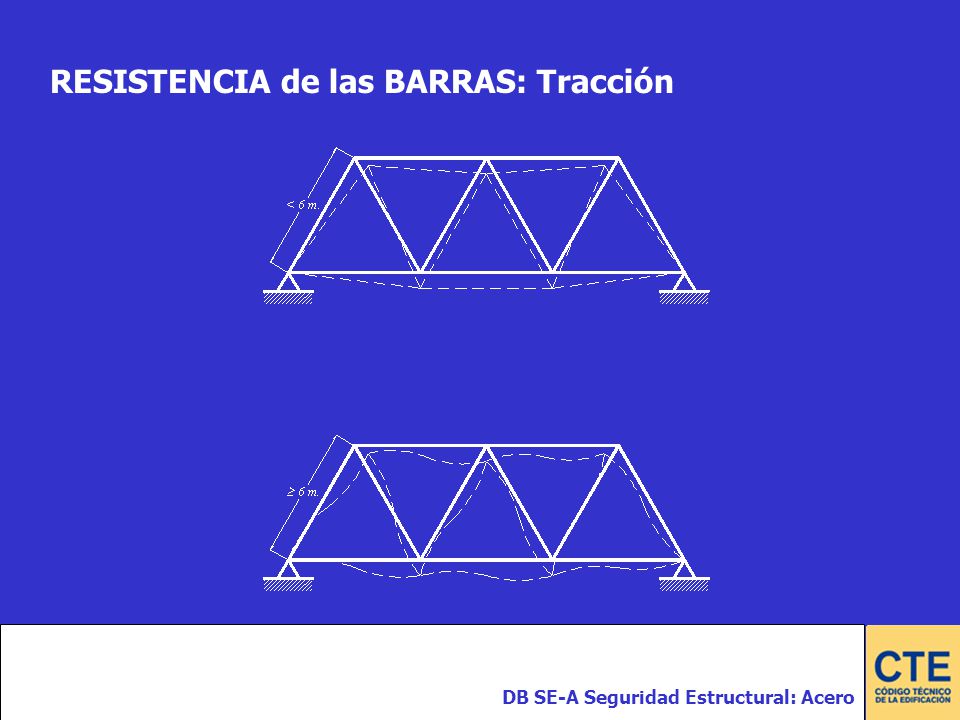

RESISTENCIA de las BARRAS: Tracción
DB SE-A Seguridad Estructural: Acero
28

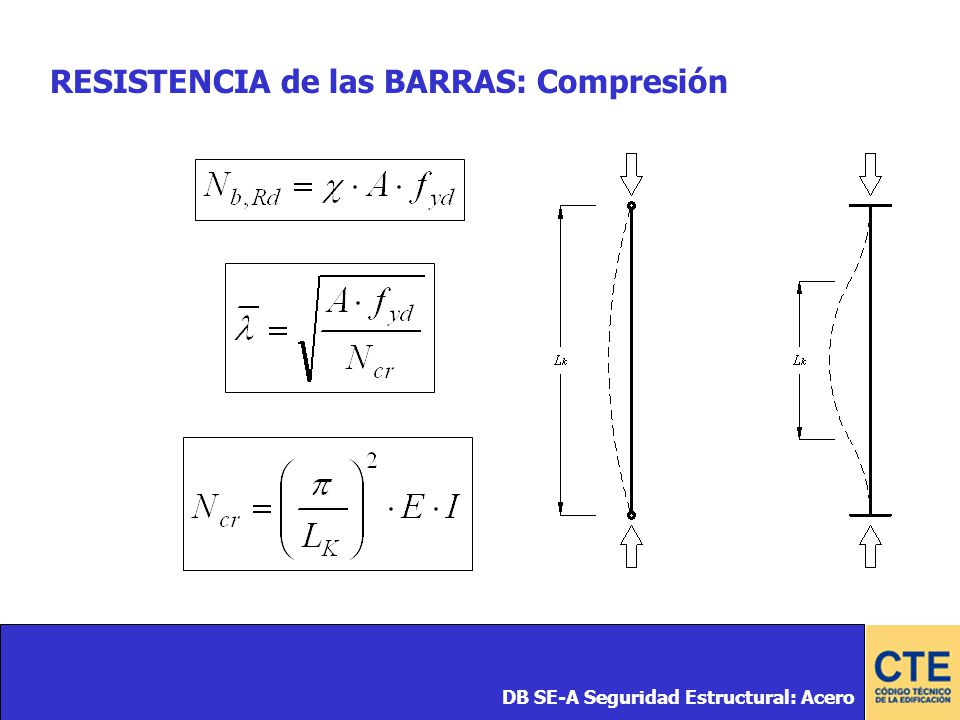

RESISTENCIA de las BARRAS: Compresión
DB SE-A Seguridad Estructural: Acero
29
Valores del coeficiente de pandeo (χ)
DB SE-A Seguridad Estructural: Acero
30
Pilares en edificios Factor de pandeo en pórticos intraslacionales
Factor de pandeo en pórticos traslacionales DB SE-A Seguridad Estructural: Acero
31

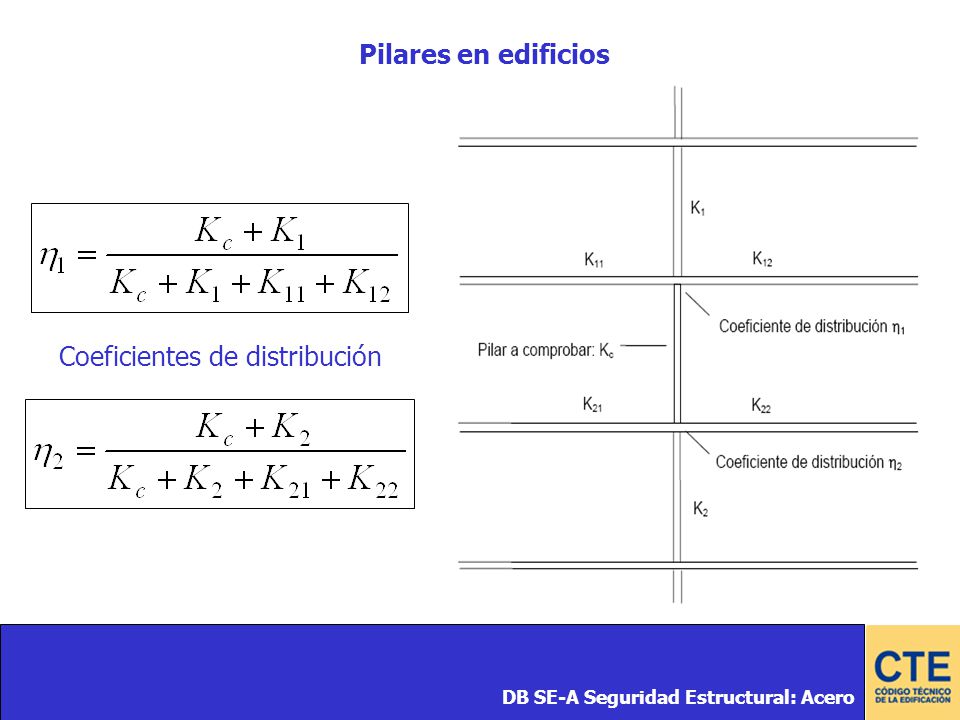

Coeficientes de distribución
Pilares en edificios Coeficientes de distribución DB SE-A Seguridad Estructural: Acero
32
RESISTENCIA de las BARRAS: Flexión
– Análisis del pandeo lateral – Análisis de la abolladura del alma DB SE-A Seguridad Estructural: Acero
33

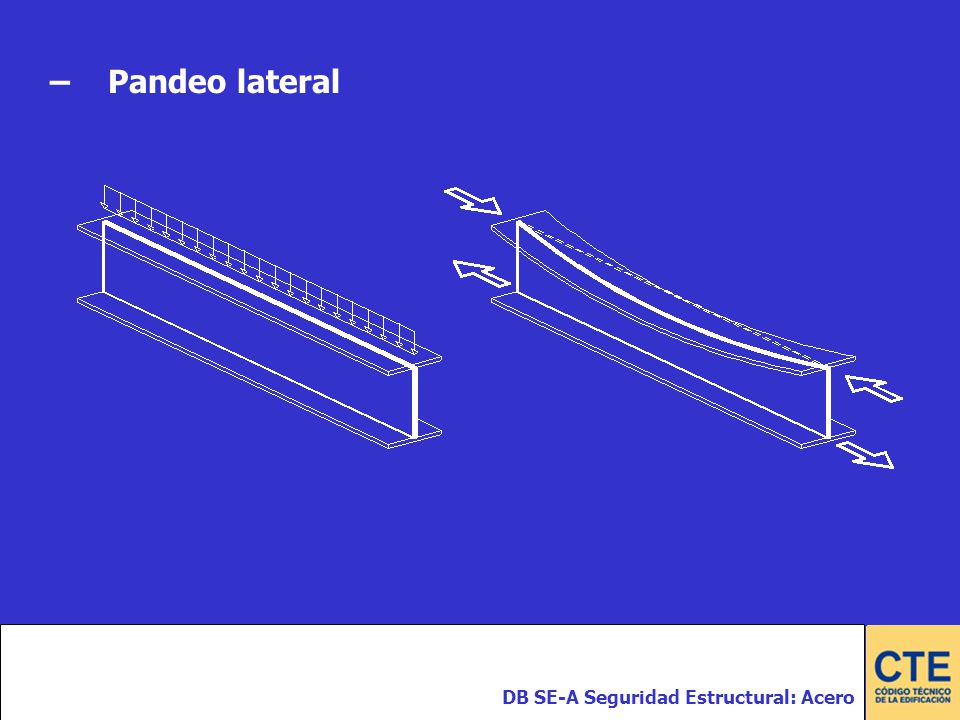

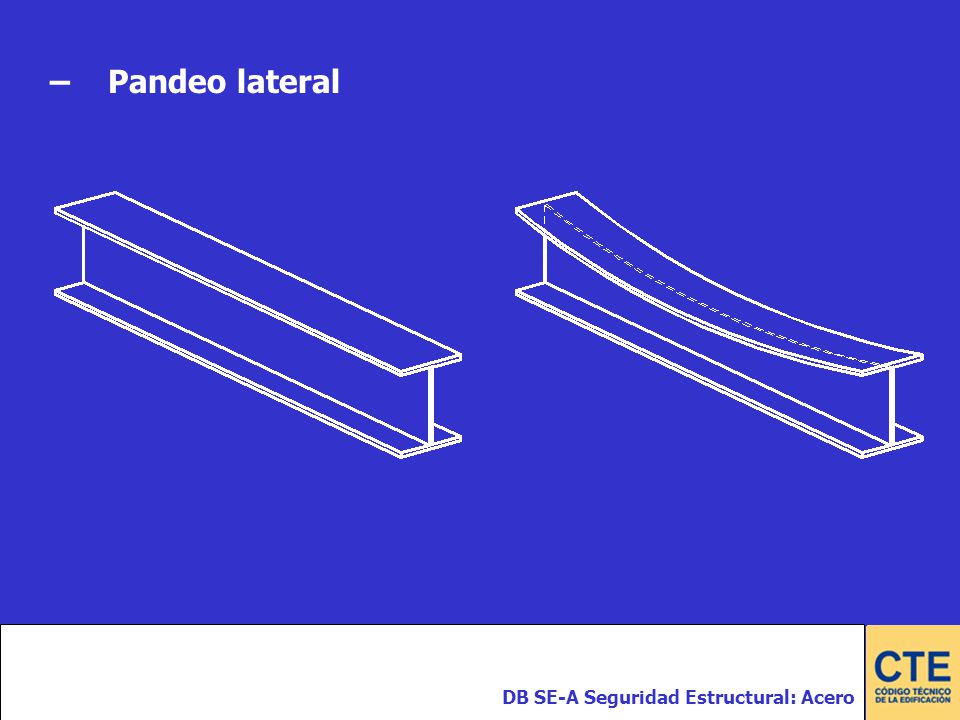

– Pandeo lateral DB SE-A Seguridad Estructural: Acero
34
– Pandeo lateral DB SE-A Seguridad Estructural: Acero
35

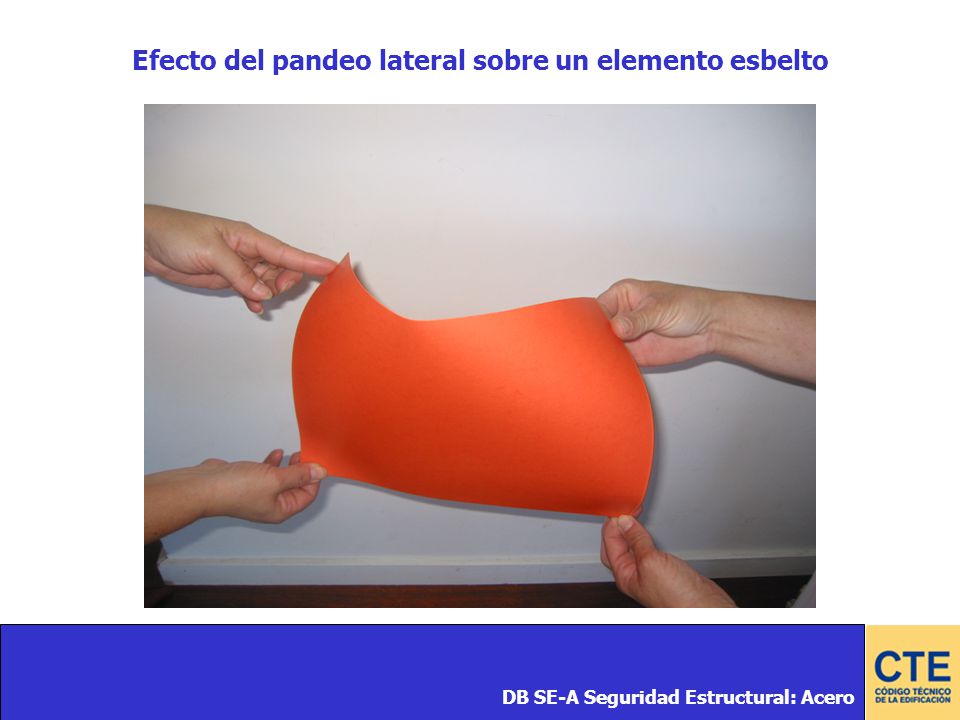

Efecto del pandeo lateral sobre un elemento esbelto
DB SE-A Seguridad Estructural: Acero
36
– Coacción del pandeo lateral
DB SE-A Seguridad Estructural: Acero
37
Mies van der Rohe Maqueta preliminar del Edificio de la Asociacion Federal de Crédito y Ahorro ( ) DB SE-A Seguridad Estructural: Acero
38

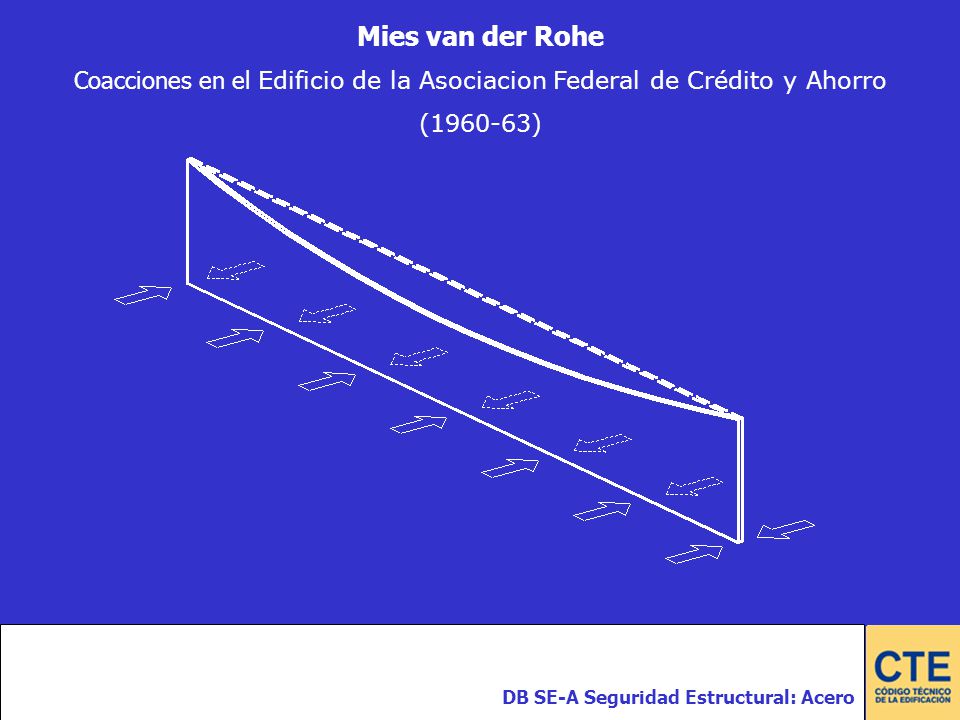

Coacciones en el Edificio de la Asociacion Federal de Crédito y Ahorro
Mies van der Rohe Coacciones en el Edificio de la Asociacion Federal de Crédito y Ahorro ( ) DB SE-A Seguridad Estructural: Acero
39

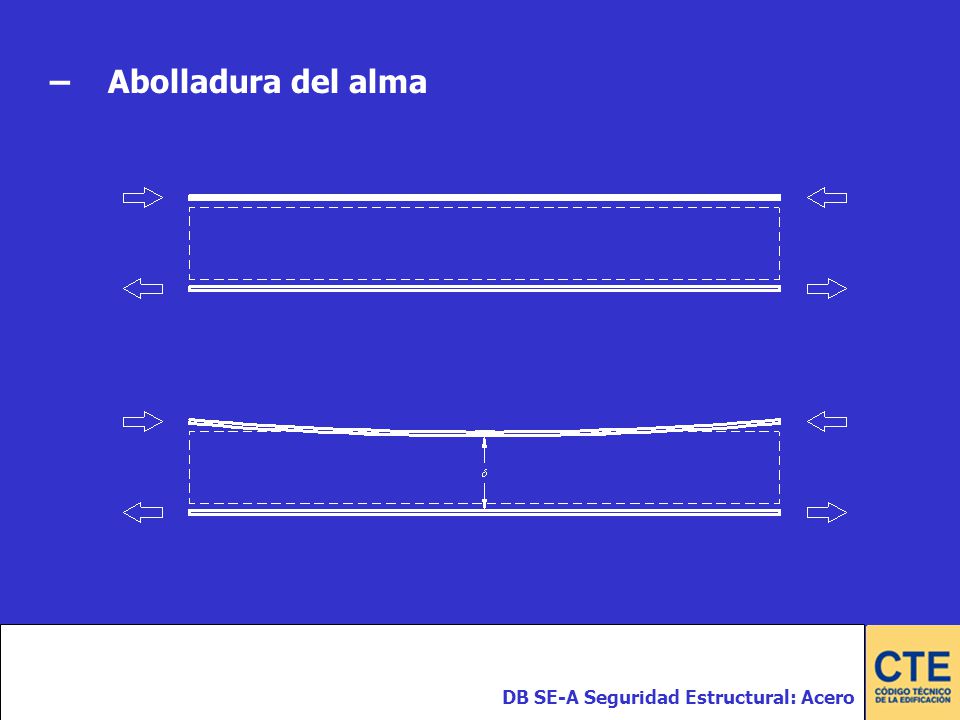

– Abolladura del alma DB SE-A Seguridad Estructural: Acero
40
– Abolladura del alma DB SE-A Seguridad Estructural: Acero
41

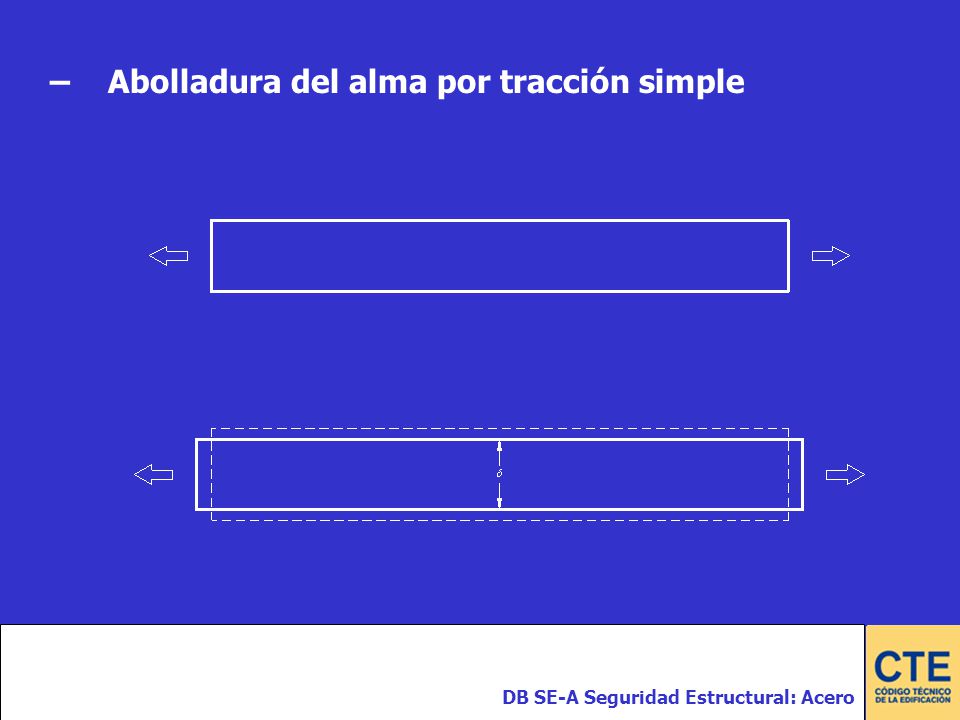

– Abolladura del alma por tracción simple
DB SE-A Seguridad Estructural: Acero
42
ESTADOS LÍMITES de SERVICIO
– Deformación, flecha y desplome – Vibraciones – Deslizamiento de las uniones atornilladas DB SE-A Seguridad Estructural: Acero
43

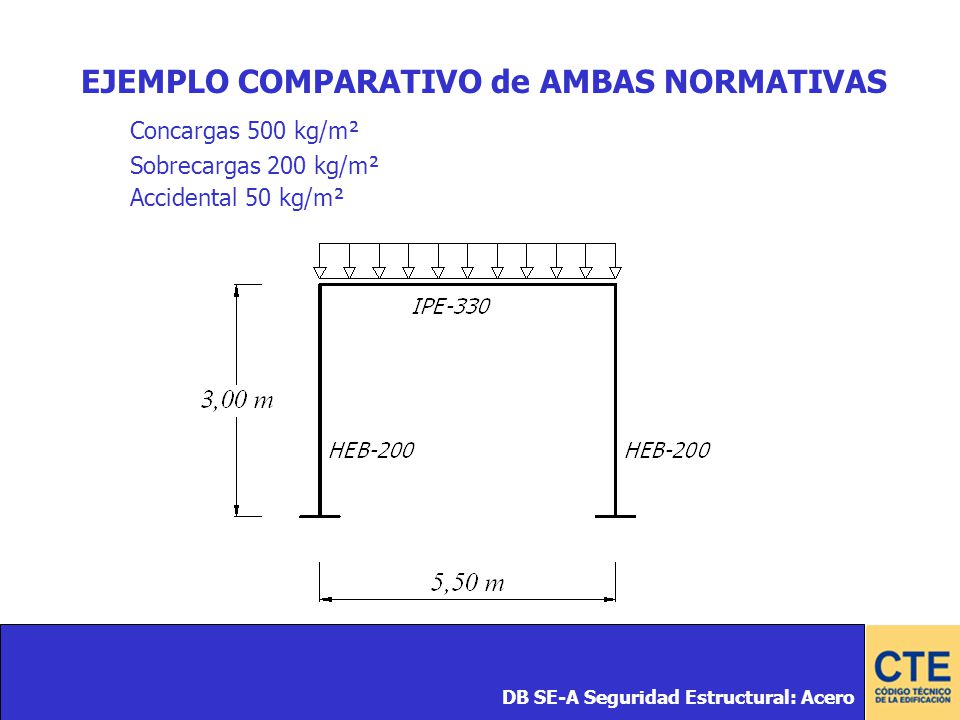

EJEMPLO COMPARATIVO de AMBAS NORMATIVAS
Concargas 500 kg/m² Sobrecargas 200 kg/m² Accidental 50 kg/m² DB SE-A Seguridad Estructural: Acero
44
NBE-EA 95 NBE-EA 95 – Aprovech. pilar 69,3% 62,3% – Aprovech. viga
74,7% 78,2% – Momento neg. viga 8,63 T·m 8,71 T·m – Momento pos. viga 11,28 T·m 11,39 T·m – Momento emp. pilar 4,27 T·m 4,31 T·m – Axil máximo pilar 4,55 T·m 4,60 T·m DB SE-A Seguridad Estructural: Acero
45
GRACIAS por su ATENCIÓN
DB SE-A Seguridad Estructural: Acero
