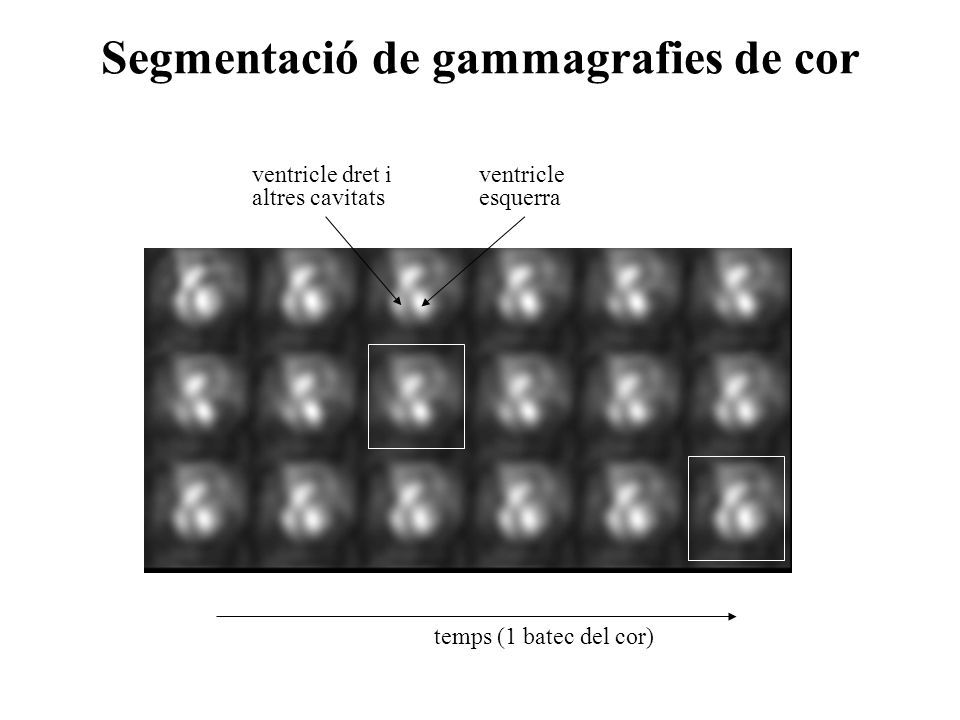

1 Segmentació de gammagrafies de cor ventricle esquerra temps (1 batec del cor) ventricle dret i altres cavitats

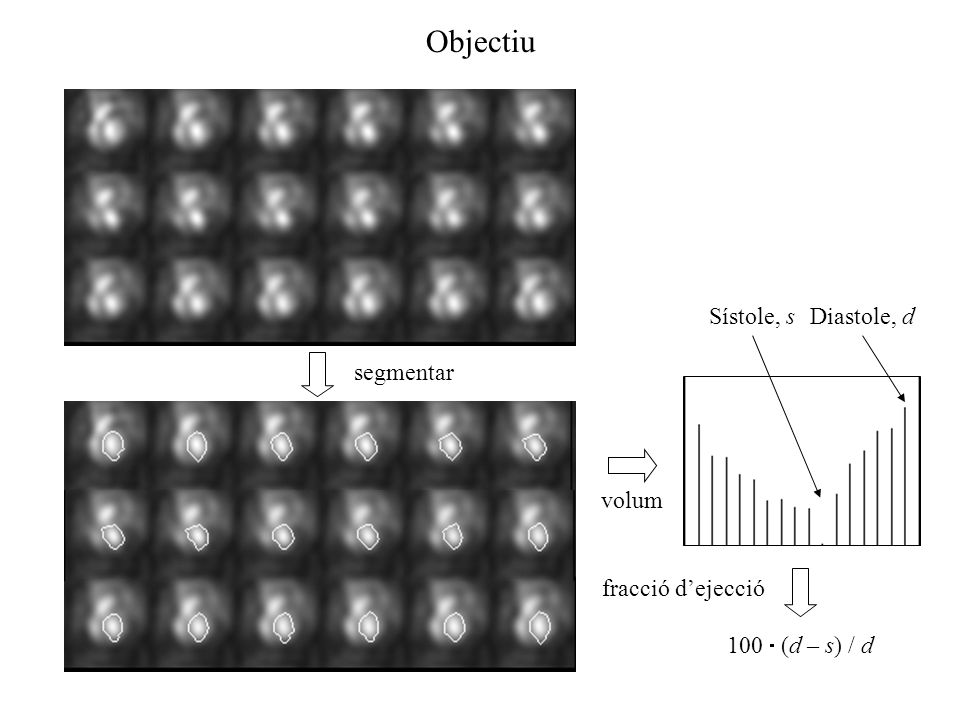

2 Sístole, sDiastole, d 100  (d – s) / d Objectiu segmentar volum fracció d’ejecció

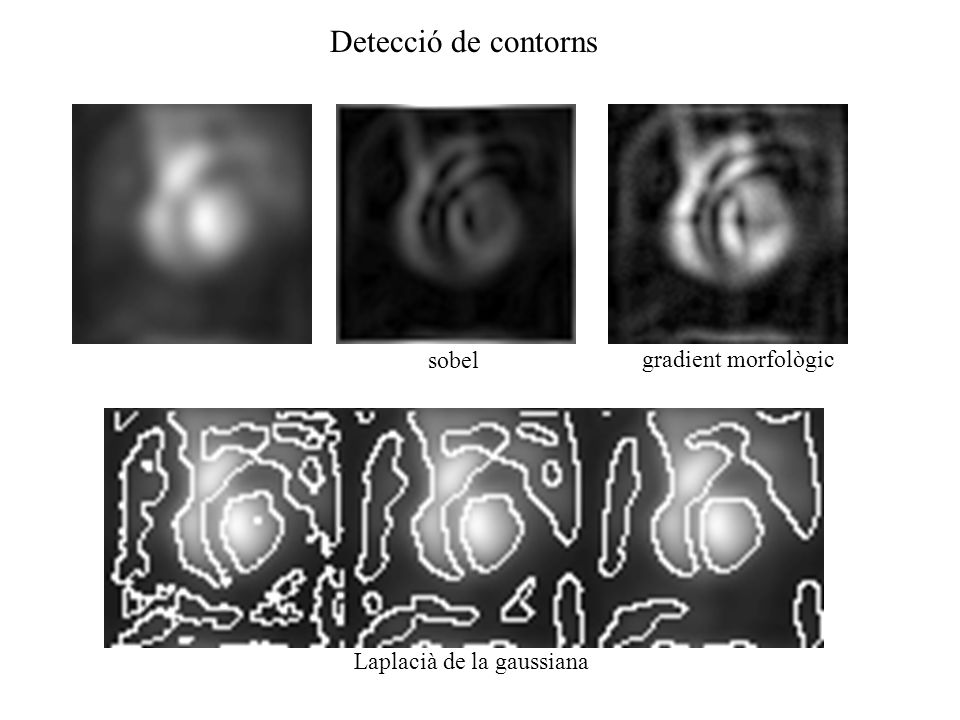

3 Detecció de contorns sobel gradient morfològic Laplacià de la gaussiana

4 Idea : la imatge com a relleu topogràfic corbes de nivell x y z = intensitat

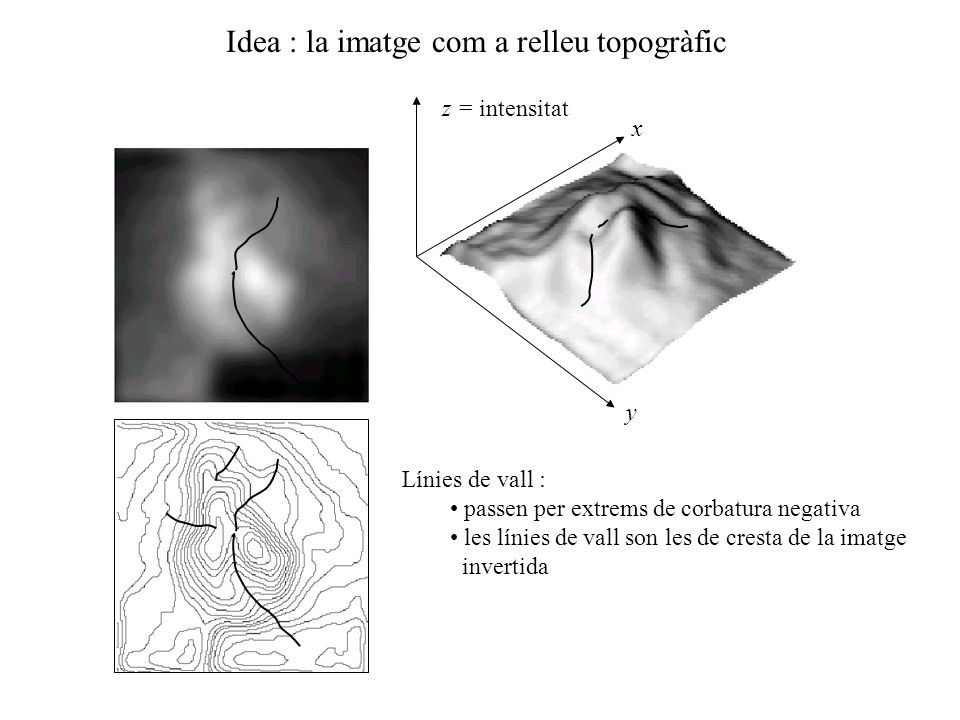

5 x y Idea : la imatge com a relleu topogràfic Línies de vall : passen per extrems de corbatura negativa les línies de vall son les de cresta de la imatge invertida

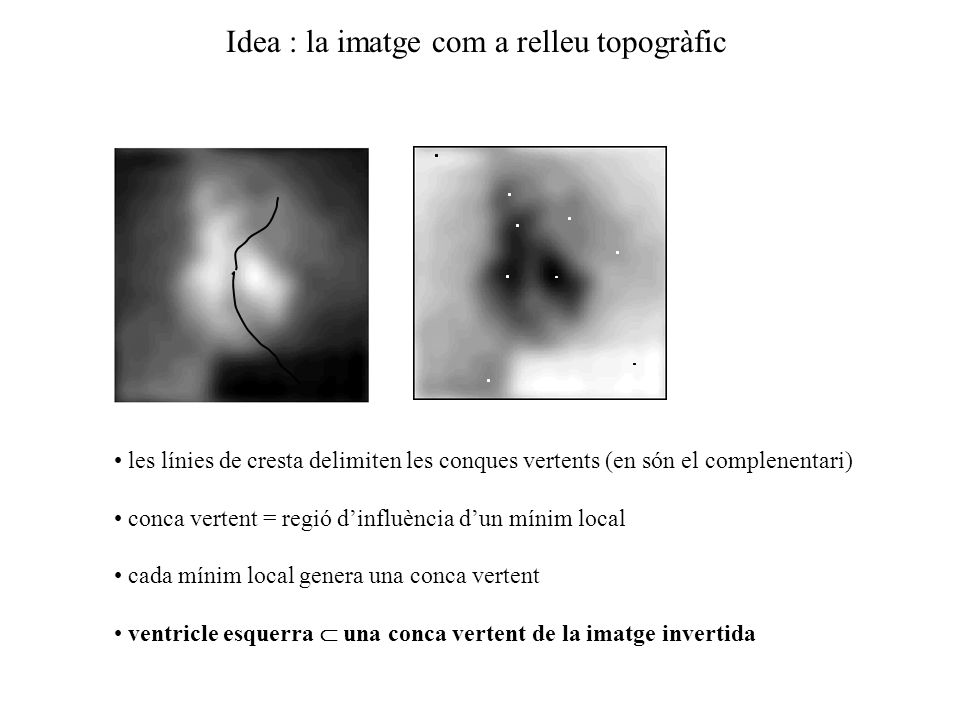

6 les línies de cresta delimiten les conques vertents (en són el complenentari) conca vertent = regió d’influència d’un mínim local cada mínim local genera una conca vertent ventricle esquerra  una conca vertent de la imatge invertida Idea : la imatge com a relleu topogràfic

7 ima (regions ima) (punt-regio-ventricle ima) (regio-ventricle ima) (segmenta-ventricle ima ti tg) (contorn-ventricle ima imaseg) watershed reconstrucció geodèsica gradient morfològic obertura, tancament erosió Què cal fer ?

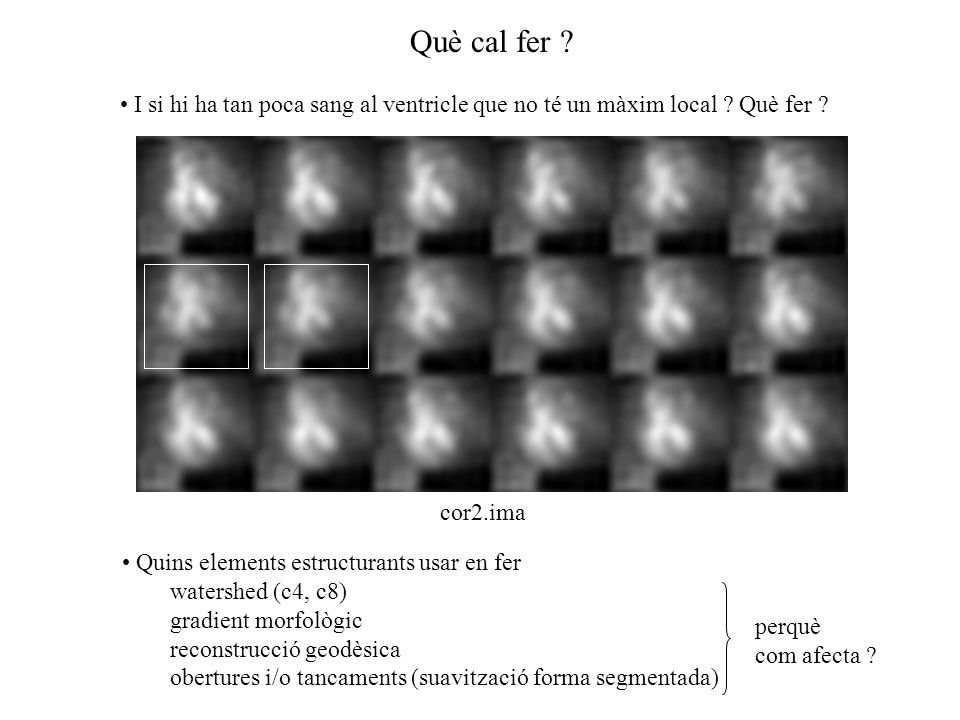

8 I si hi ha tan poca sang al ventricle que no té un màxim local ? Què fer ? cor2.ima Què cal fer ? Quins elements estructurants usar en fer watershed (c4, c8) gradient morfològic reconstrucció geodèsica obertures i/o tancaments (suavització forma segmentada) perquè com afecta ?
