1 Convenio 68/83 Grupo ENCE - UHU
CARACTERIZACIÓN DE SUELOS FORESTALES DE LA PROVINCIA DE HUELVA Presentación de la cartografía de suelos de la Hoja MTN 1: Nº 959, “CALAÑAS”

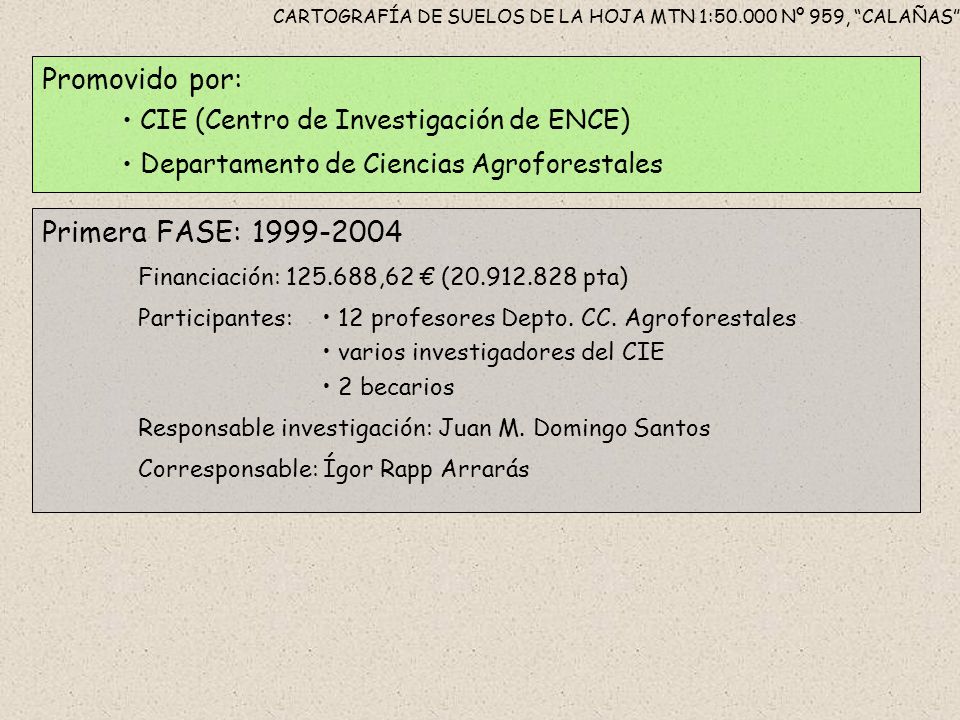

2 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Promovido por: CIE (Centro de Investigación de ENCE) Departamento de Ciencias Agroforestales Primera FASE: Financiación: ,62 € ( pta) Participantes: 12 profesores Depto. CC. Agroforestales varios investigadores del CIE 2 becarios Corresponsable: Ígor Rapp Arrarás Responsable investigación: Juan M. Domingo Santos

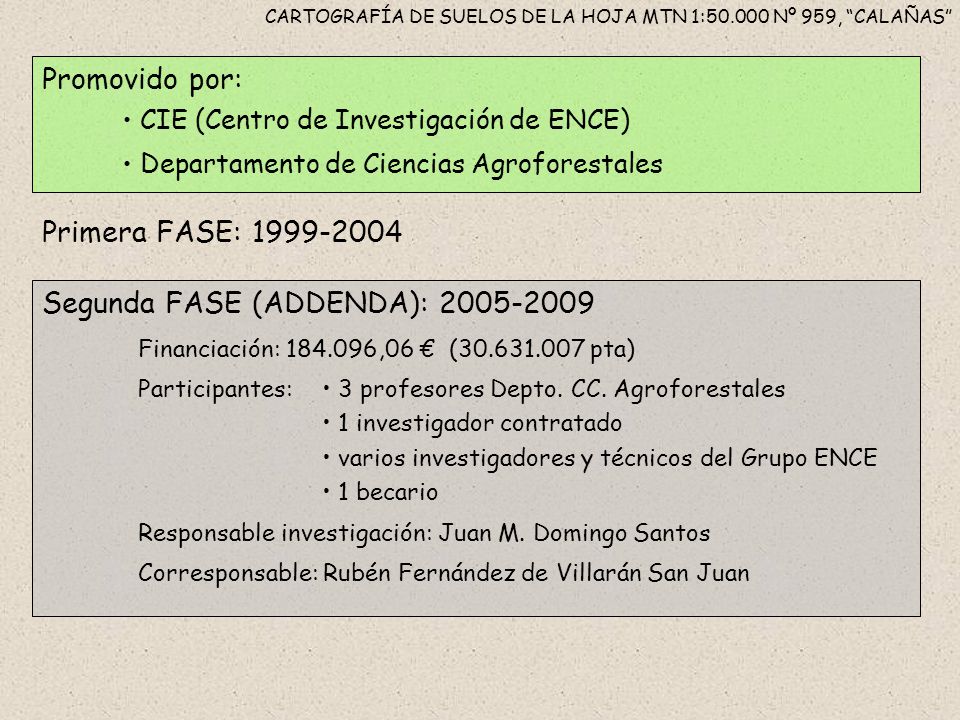

3 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Promovido por: CIE (Centro de Investigación de ENCE) Departamento de Ciencias Agroforestales Primera FASE: Segunda FASE (ADDENDA): Financiación: ,06 € ( pta) Participantes: 3 profesores Depto. CC. Agroforestales 1 investigador contratado varios investigadores y técnicos del Grupo ENCE 1 becario Corresponsable: Rubén Fernández de Villarán San Juan Responsable investigación: Juan M. Domingo Santos

4 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

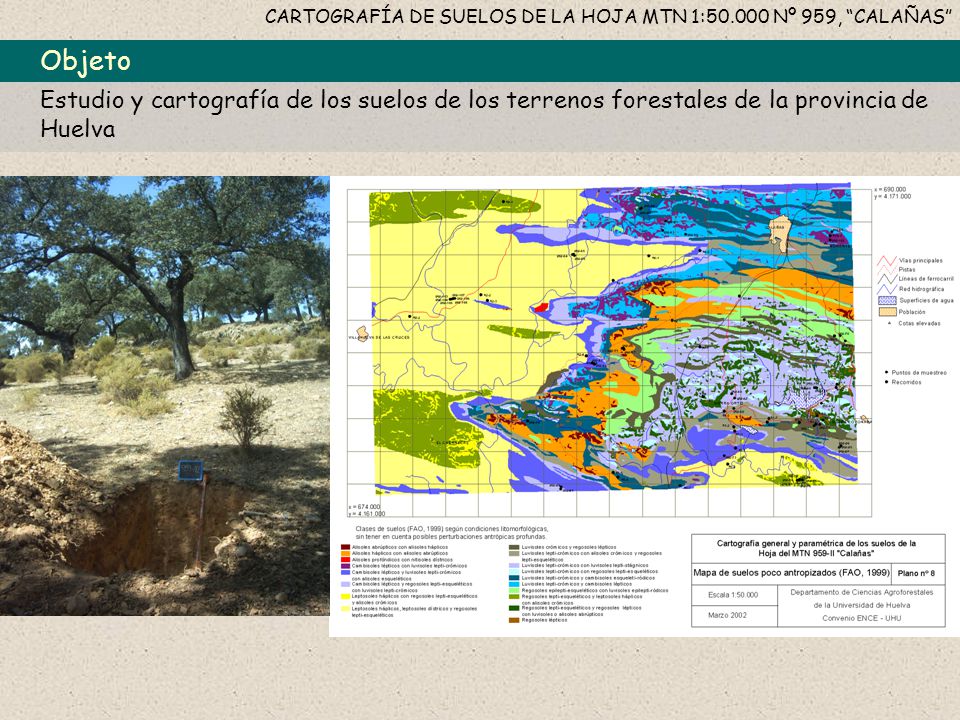

Objeto Estudio y cartografía de los suelos de los terrenos forestales de la provincia de Huelva

5 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Objeto Estudio y cartografía de los suelos de los terrenos forestales de la provincia de Huelva Objetivos principales Mejorar el conocimiento científico de los tipos de suelos y su dinámica ante los distintos factores ecológicos

6 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

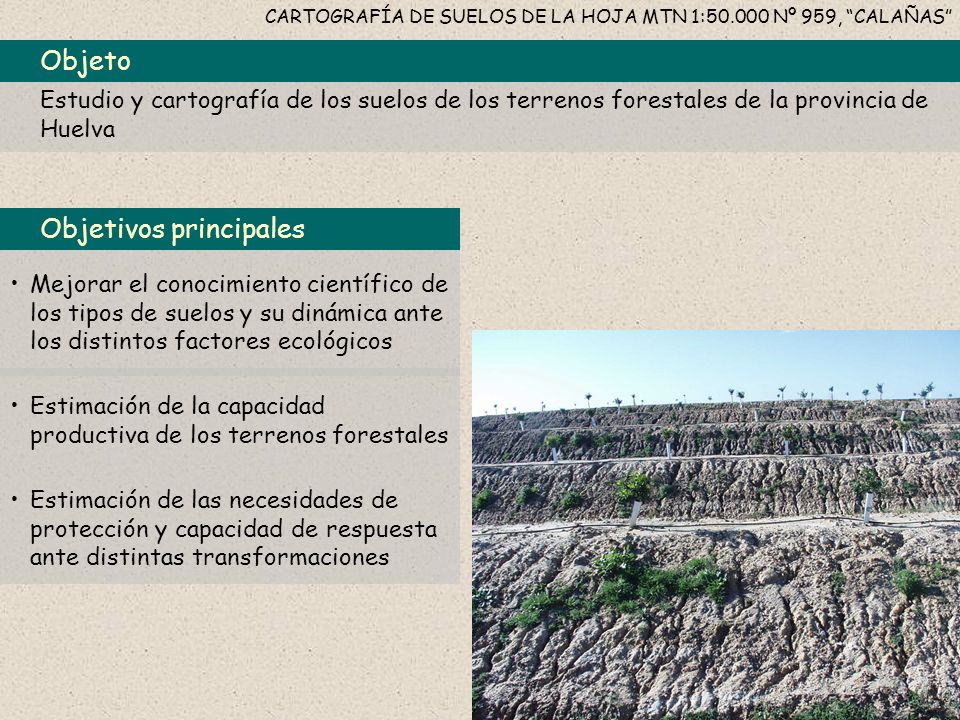

Objeto Estudio y cartografía de los suelos de los terrenos forestales de la provincia de Huelva Objetivos principales Mejorar el conocimiento científico de los tipos de suelos y su dinámica ante los distintos factores ecológicos Estimación de la capacidad productiva de los terrenos forestales

7 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Objeto Estudio y cartografía de los suelos de los terrenos forestales de la provincia de Huelva Objetivos principales Mejorar el conocimiento científico de los tipos de suelos y su dinámica ante los distintos factores ecológicos Estimación de la capacidad productiva de los terrenos forestales Estimación de las necesidades de protección y capacidad de respuesta ante distintas transformaciones

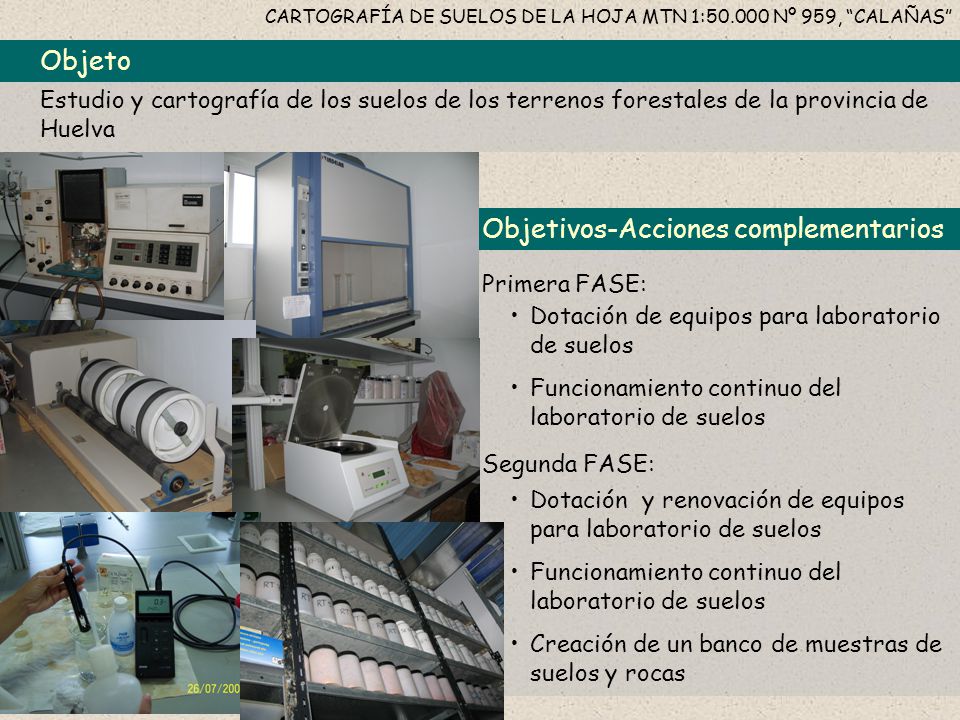

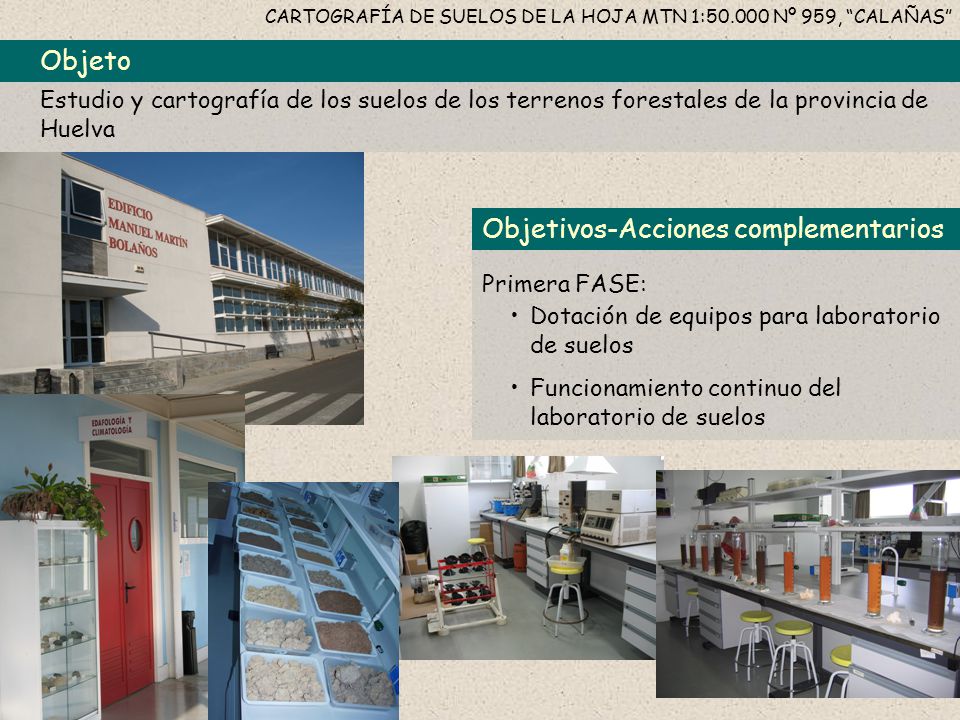

8 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

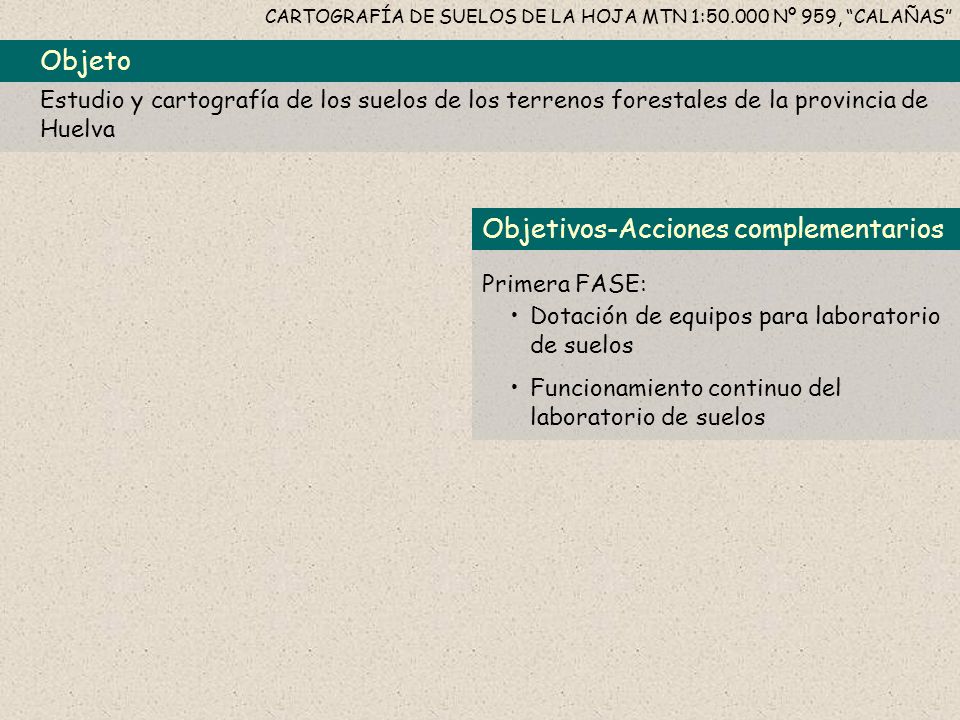

Objeto Estudio y cartografía de los suelos de los terrenos forestales de la provincia de Huelva Objetivos-Acciones complementarios Primera FASE: Dotación de equipos para laboratorio de suelos Funcionamiento continuo del laboratorio de suelos

9 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Objeto Estudio y cartografía de los suelos de los terrenos forestales de la provincia de Huelva Objetivos-Acciones complementarios Primera FASE: Dotación de equipos para laboratorio de suelos Funcionamiento continuo del laboratorio de suelos

10 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Objeto Estudio y cartografía de los suelos de los terrenos forestales de la provincia de Huelva Objetivos-Acciones complementarios Primera FASE: Dotación de equipos para laboratorio de suelos Funcionamiento continuo del laboratorio de suelos Segunda FASE: Dotación y renovación de equipos para laboratorio de suelos Funcionamiento continuo del laboratorio de suelos Creación de un banco de muestras de suelos y rocas

11 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Resultados presentados Memoria y cartografía de las hojas del Mapa Topográfico Nacional 1:25.000 939-III: M. de El Cº de las Guardas 981-III: Gibraleón 959-II: Calañas

12 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Resultados presentados Memoria y cartografía de las hojas del Mapa Topográfico Nacional 1:25.000 939-III: M. de El Cº de las Guardas 981-III: Gibraleón 959-II: Calañas 959-I, 959-III, 959-IV Finalizada, revisada y mejorada Mejoras técnicas y metodológicas Definición de la distribución espacial de los suelos mediante unidades de paisaje

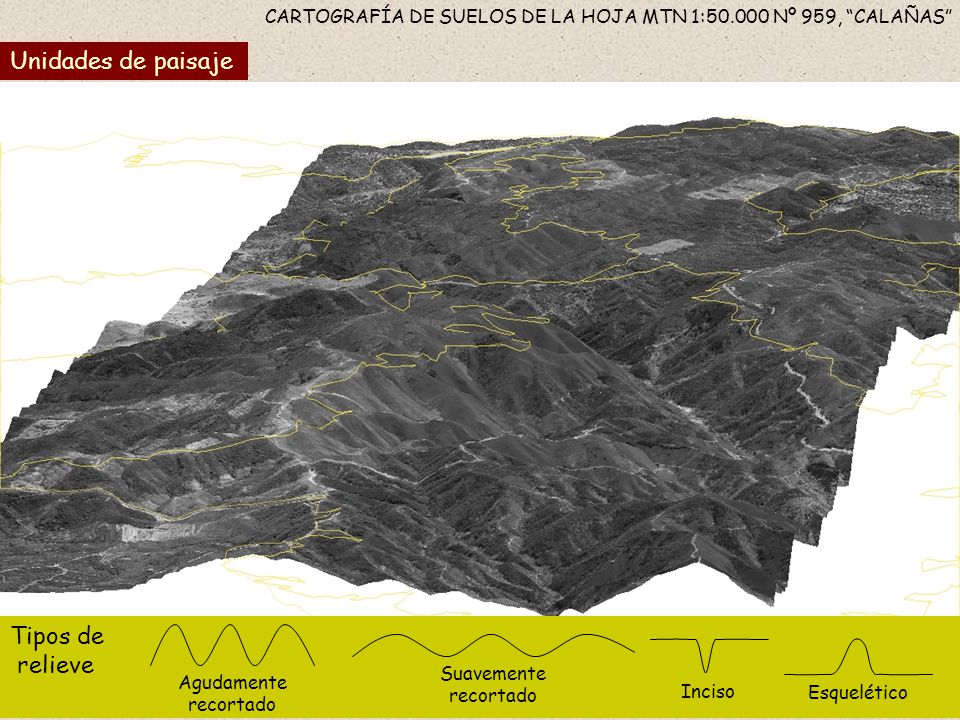

13 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Unidades de paisaje Tipos de relieve Agudamente recortado Suavemente recortado Inciso Esquelético

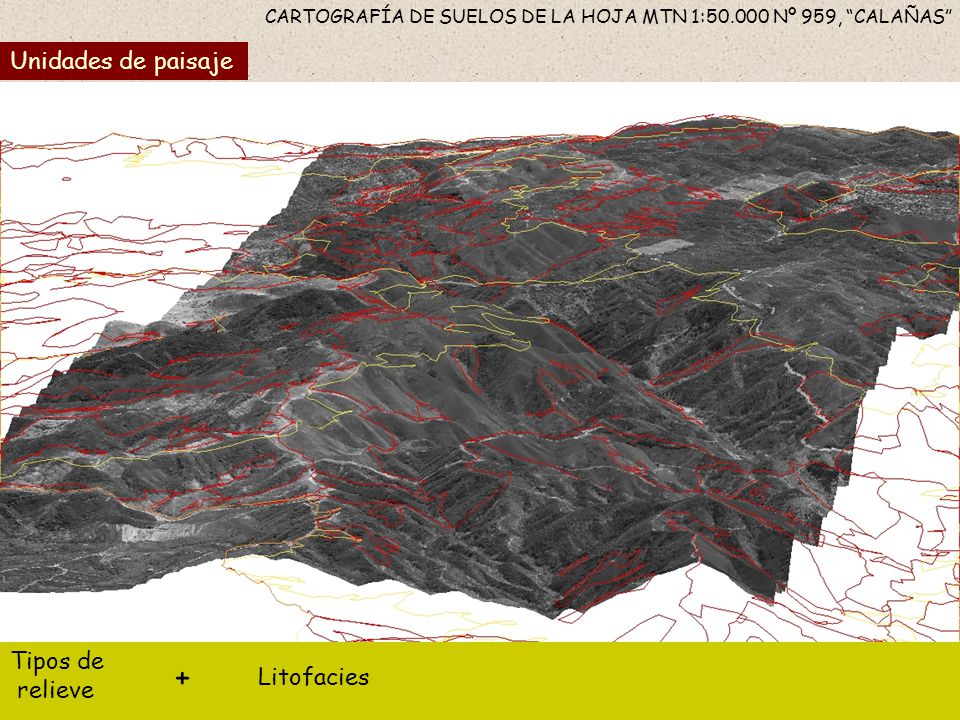

14 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Unidades de paisaje Tipos de relieve + Litofacies

15 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

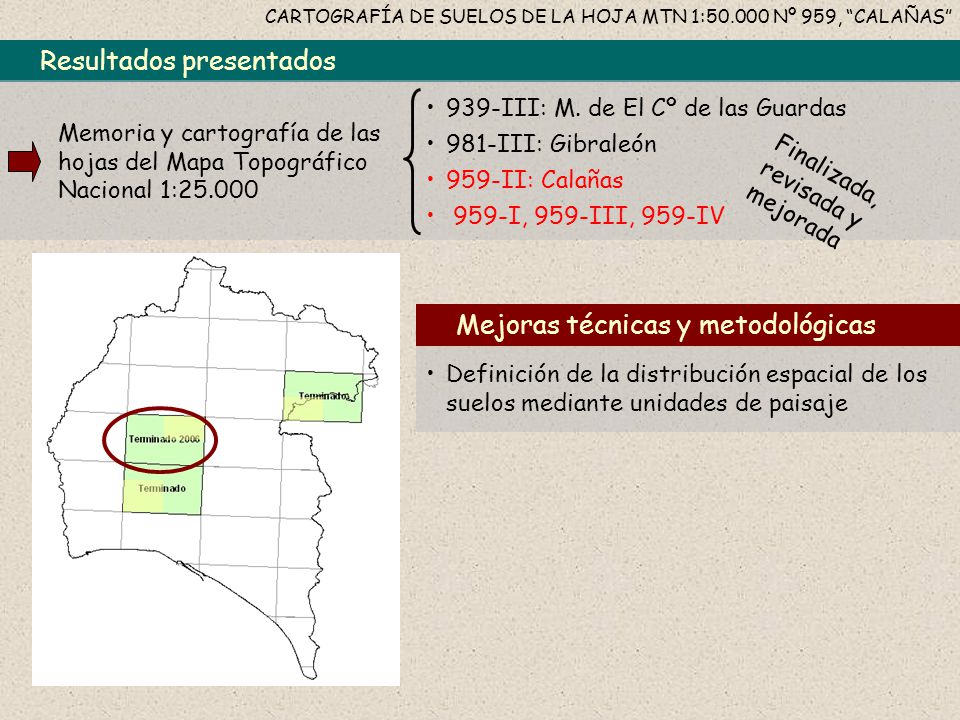

Resultados presentados Memoria y cartografía de las hojas del Mapa Topográfico Nacional 1:25.000 939-III: M. de El Cº de las Guardas 981-III: Gibraleón 959-II: Calañas 959-I, 959-III, 959-IV Finalizada, revisada y mejorada Mejoras técnicas y metodológicas Definición de la distribución espacial de los suelos mediante unidades de paisaje Incorporación de análisis de cationes, capacidad de intercambio catiónico y otros parámetros

16 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

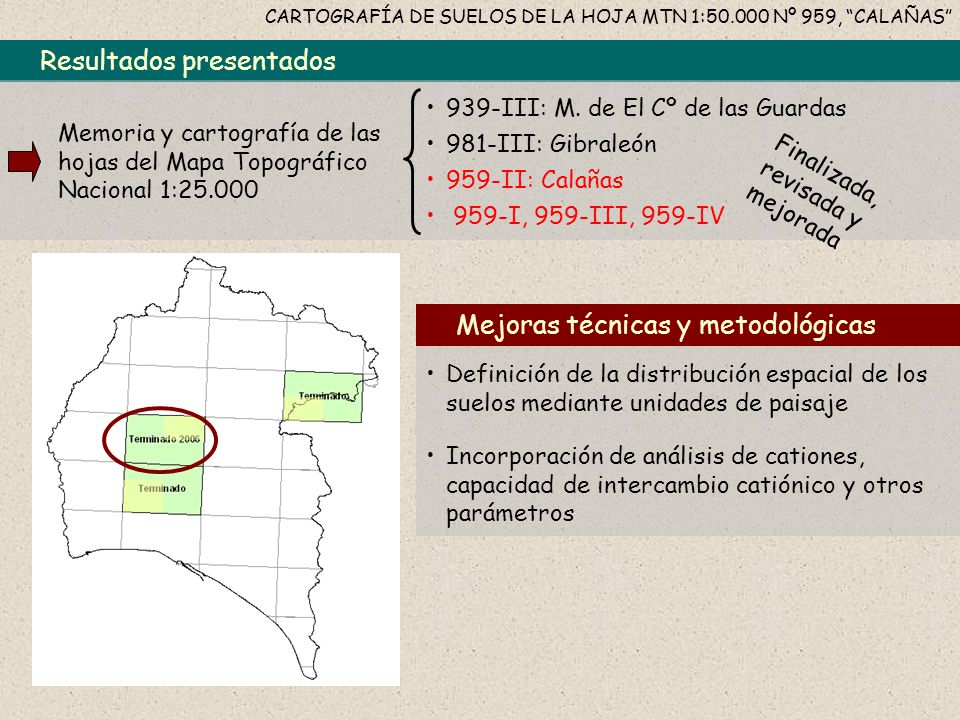

Resultados presentados Memoria y cartografía de las hojas del Mapa Topográfico Nacional 1:25.000 939-III: M. de El Cº de las Guardas 981-III: Gibraleón 959-II: Calañas 959-I, 959-III, 959-IV Finalizada, revisada y mejorada Mejoras técnicas y metodológicas Definición de la distribución espacial de los suelos mediante unidades de paisaje Incorporación de análisis de cationes, capacidad de intercambio catiónico y otros parámetros Sistematización de las relaciones roca – suelo  definición de grupos litoedáficos

17 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

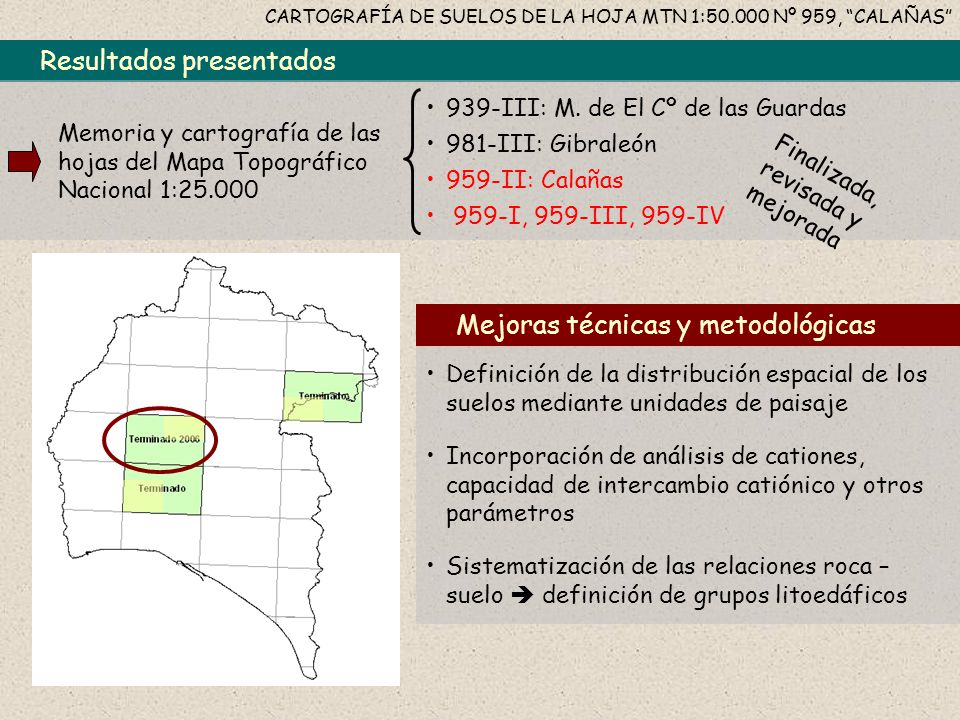

Resultados presentados Memoria y cartografía de las hojas del Mapa Topográfico Nacional 1:25.000 939-III: M. de El Cº de las Guardas 981-III: Gibraleón 959-II: Calañas 959-I, 959-III, 959-IV Finalizada, revisada y mejorada Mejoras técnicas y metodológicas Definición de la distribución espacial de los suelos mediante unidades de paisaje Incorporación de análisis de cationes, capacidad de intercambio catiónico y otros parámetros Sistematización de las relaciones roca – suelo  definición de grupos litoedáficos

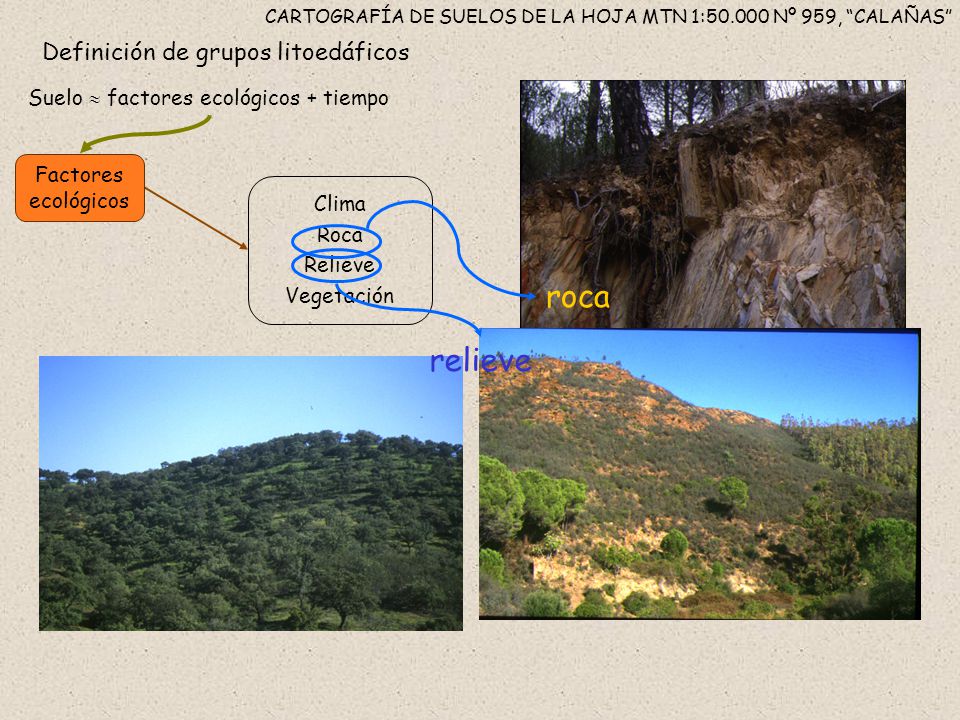

18 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Definición de grupos litoedáficos Suelo  factores ecológicos + tiempo Factores ecológicos Clima Roca Relieve Vegetación roca relieve

19 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

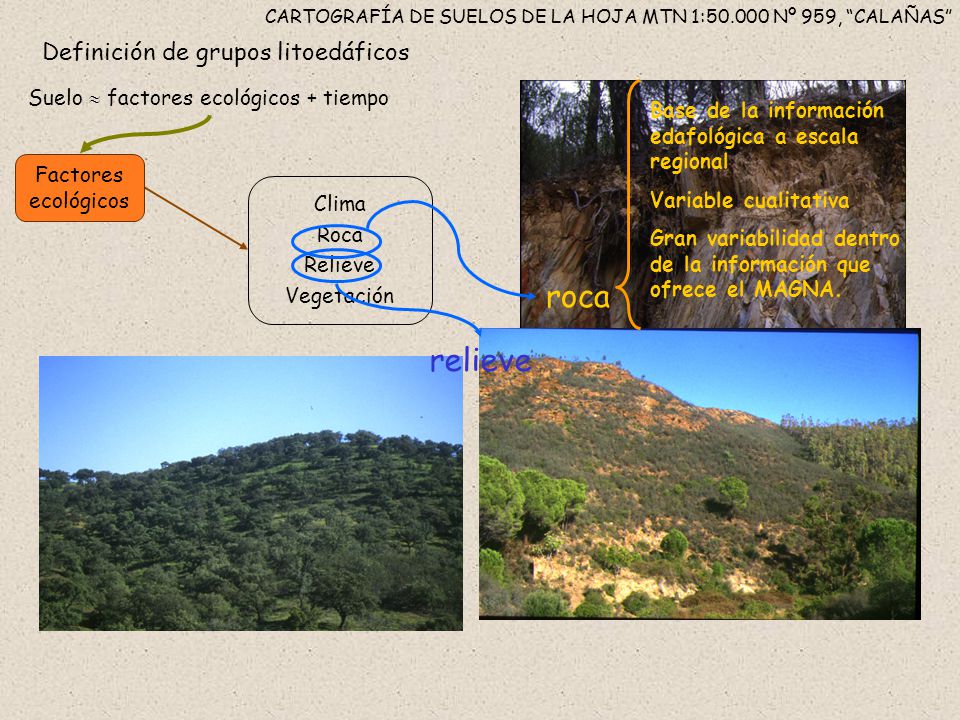

Definición de grupos litoedáficos Suelo  factores ecológicos + tiempo Base de la información edafológica a escala regional Variable cualitativa Gran variabilidad dentro de la información que ofrece el MAGNA. Factores ecológicos Clima Roca Relieve Vegetación roca relieve

20 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

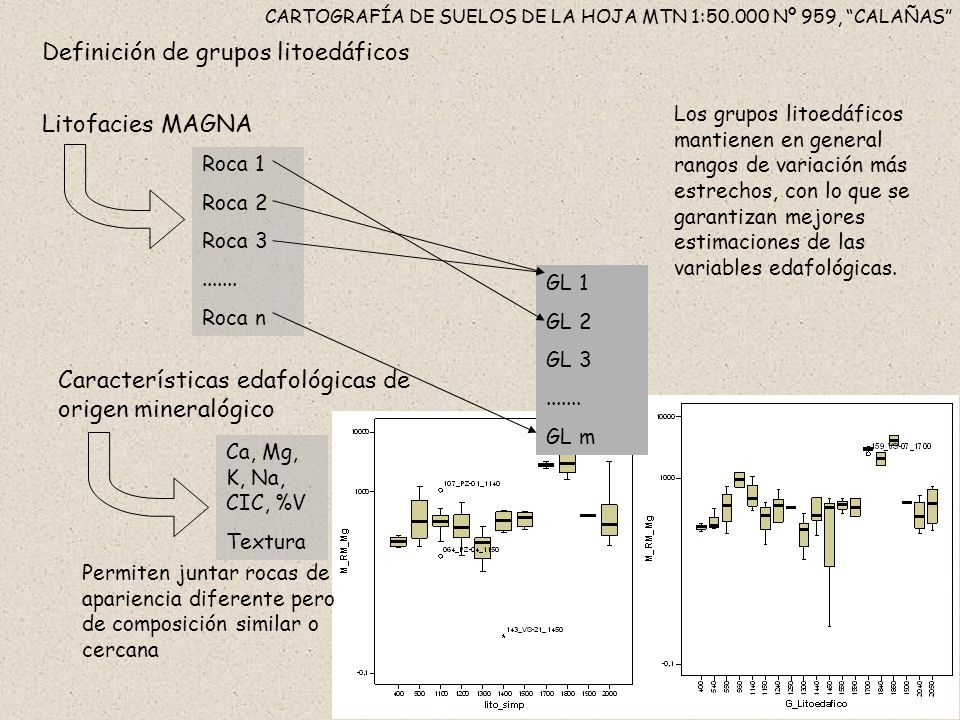

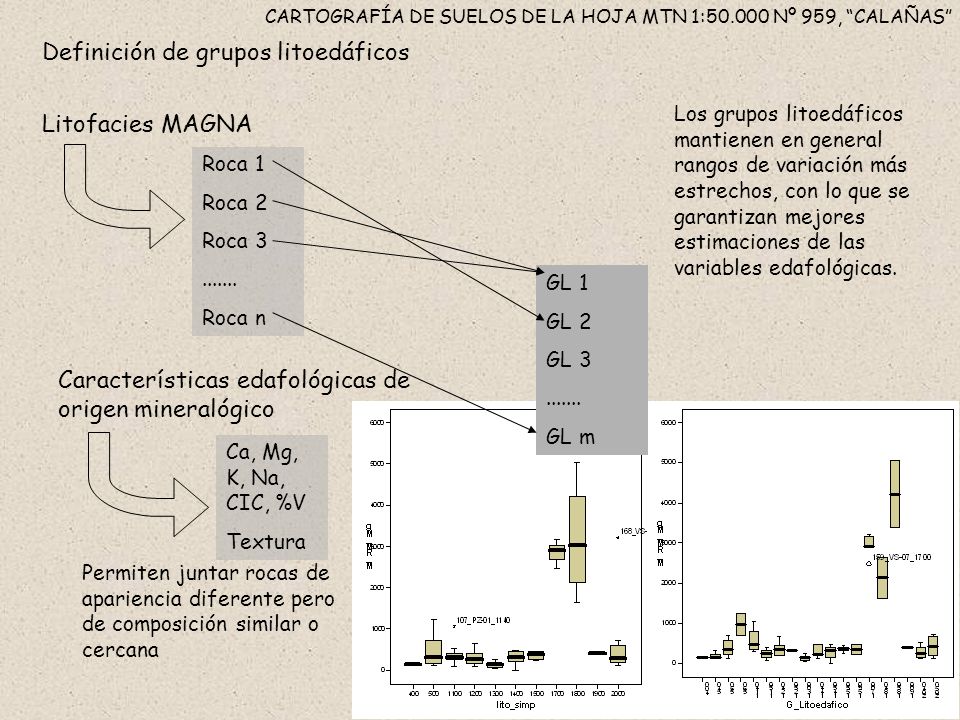

Definición de grupos litoedáficos Los grupos litoedáficos mantienen en general rangos de variación más estrechos, con lo que se garantizan mejores estimaciones de las variables edafológicas. Litofacies MAGNA Roca 1 Roca 2 Roca 3 Roca n GL 1 GL 2 GL 3 GL m Características edafológicas de origen mineralógico Ca, Mg, K, Na, CIC, %V Textura Permiten juntar rocas de apariencia diferente pero de composición similar o cercana

21 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Definición de grupos litoedáficos Los grupos litoedáficos mantienen en general rangos de variación más estrechos, con lo que se garantizan mejores estimaciones de las variables edafológicas. Litofacies MAGNA Roca 1 Roca 2 Roca 3 Roca n GL 1 GL 2 GL 3 GL m Características edafológicas de origen mineralógico Ca, Mg, K, Na, CIC, %V Textura Permiten juntar rocas de apariencia diferente pero de composición similar o cercana

22 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

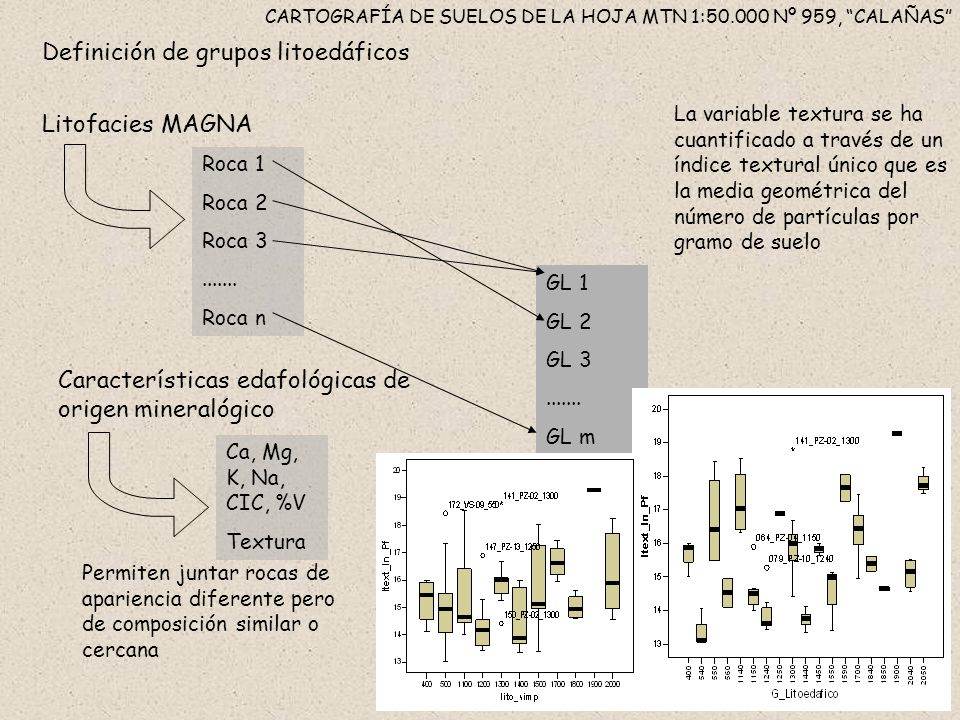

Definición de grupos litoedáficos La variable textura se ha cuantificado a través de un índice textural único que es la media geométrica del número de partículas por gramo de suelo Litofacies MAGNA Roca 1 Roca 2 Roca 3 Roca n GL 1 GL 2 GL 3 GL m Características edafológicas de origen mineralógico Ca, Mg, K, Na, CIC, %V Textura Permiten juntar rocas de apariencia diferente pero de composición similar o cercana

23 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

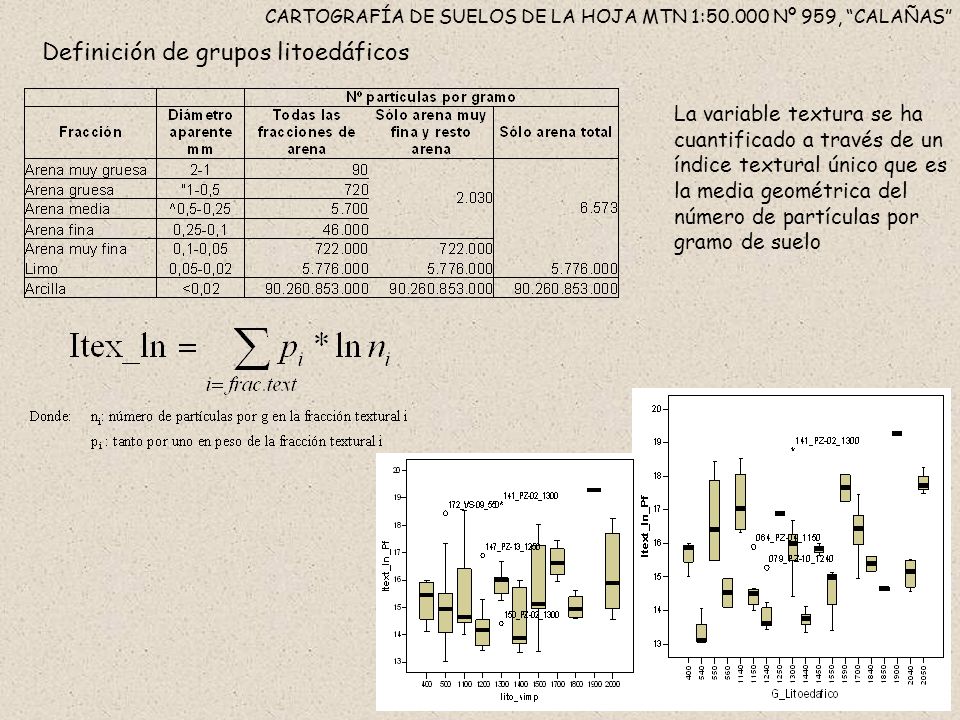

Definición de grupos litoedáficos La variable textura se ha cuantificado a través de un índice textural único que es la media geométrica del número de partículas por gramo de suelo

24 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

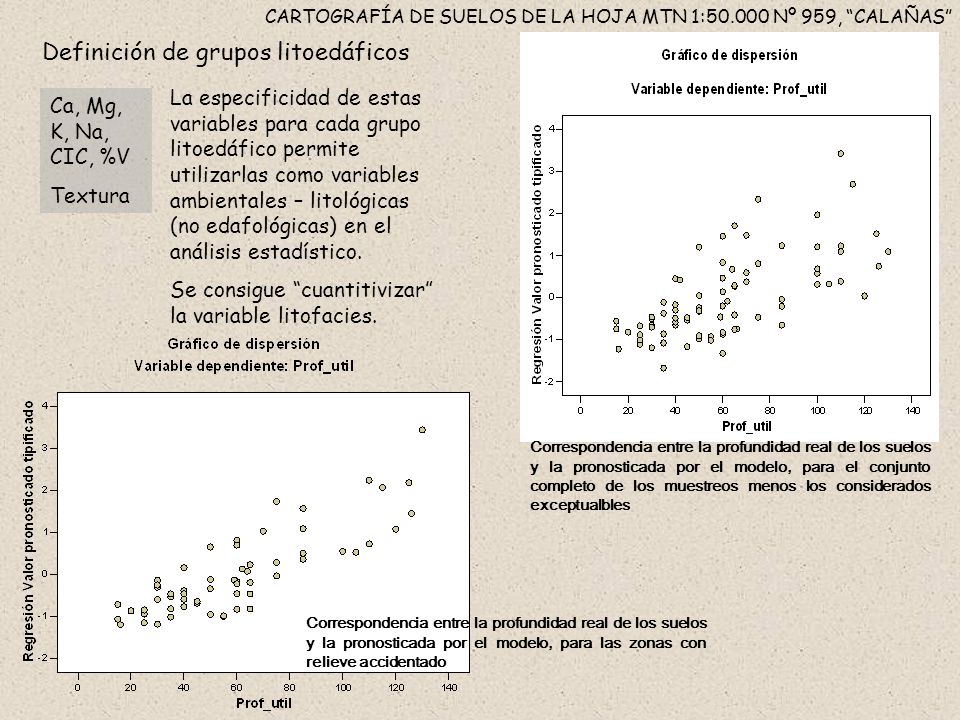

Definición de grupos litoedáficos La especificidad de estas variables para cada grupo litoedáfico permite utilizarlas como variables ambientales – litológicas (no edafológicas) en el análisis estadístico. Se consigue “cuantitivizar” la variable litofacies. Ca, Mg, K, Na, CIC, %V Textura Correspondencia entre la profundidad real de los suelos y la pronosticada por el modelo, para el conjunto completo de los muestreos menos los considerados exceptualbles Correspondencia entre la profundidad real de los suelos y la pronosticada por el modelo, para las zonas con relieve accidentado

25 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

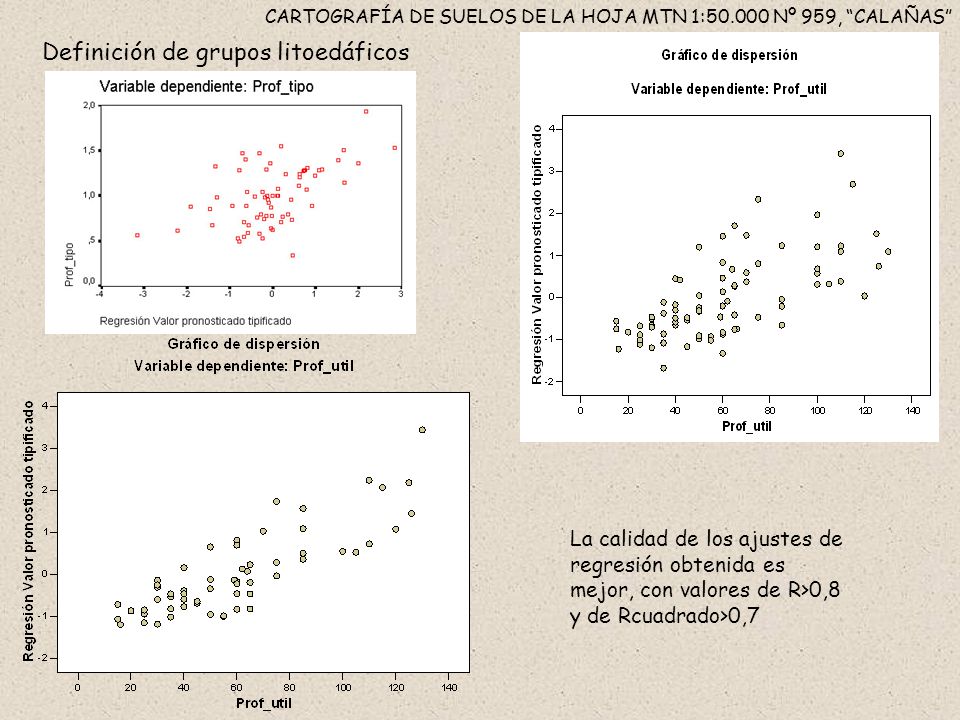

Definición de grupos litoedáficos La calidad de los ajustes de regresión obtenida es mejor, con valores de R>0,8 y de Rcuadrado>0,7

26 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

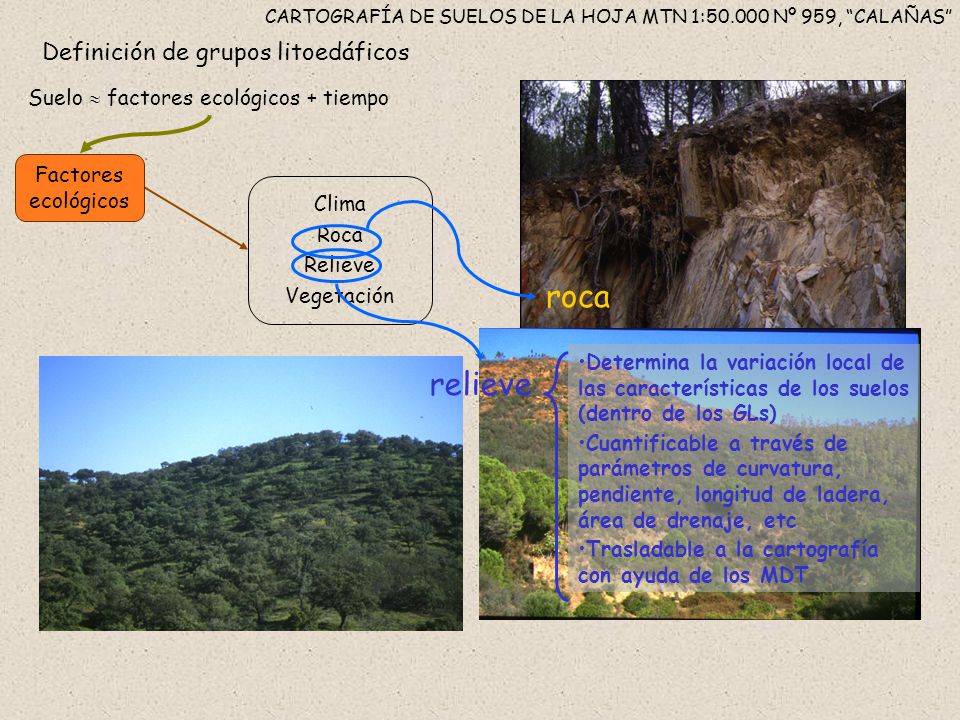

Definición de grupos litoedáficos Suelo  factores ecológicos + tiempo Factores ecológicos Clima Roca Relieve Vegetación roca Determina la variación local de las características de los suelos (dentro de los GLs) Cuantificable a través de parámetros de curvatura, pendiente, longitud de ladera, área de drenaje, etc Trasladable a la cartografía con ayuda de los MDT relieve

27 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

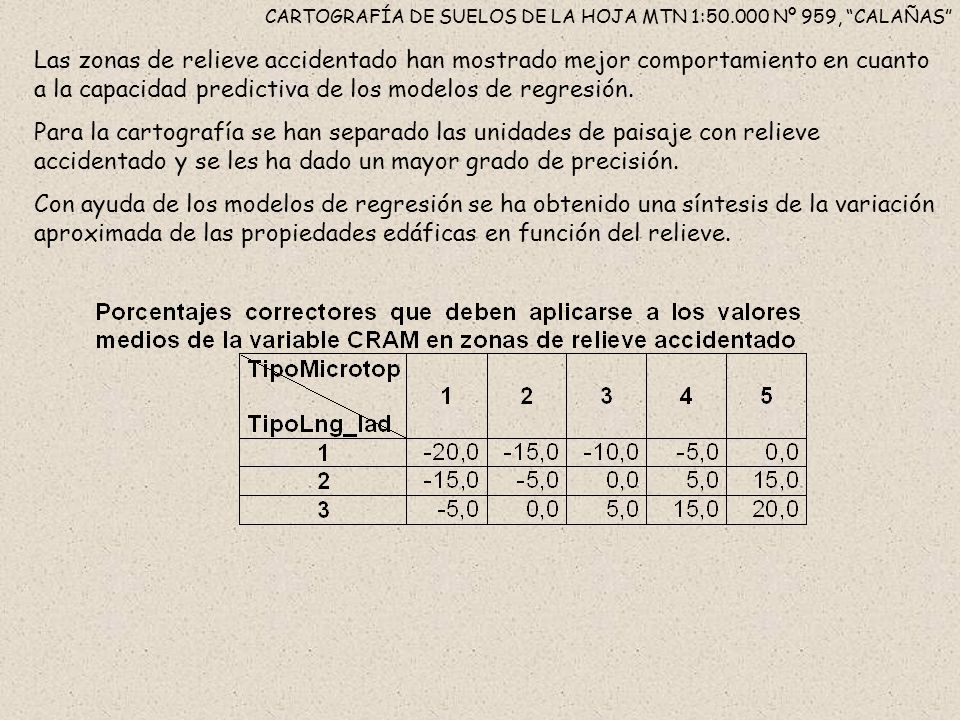

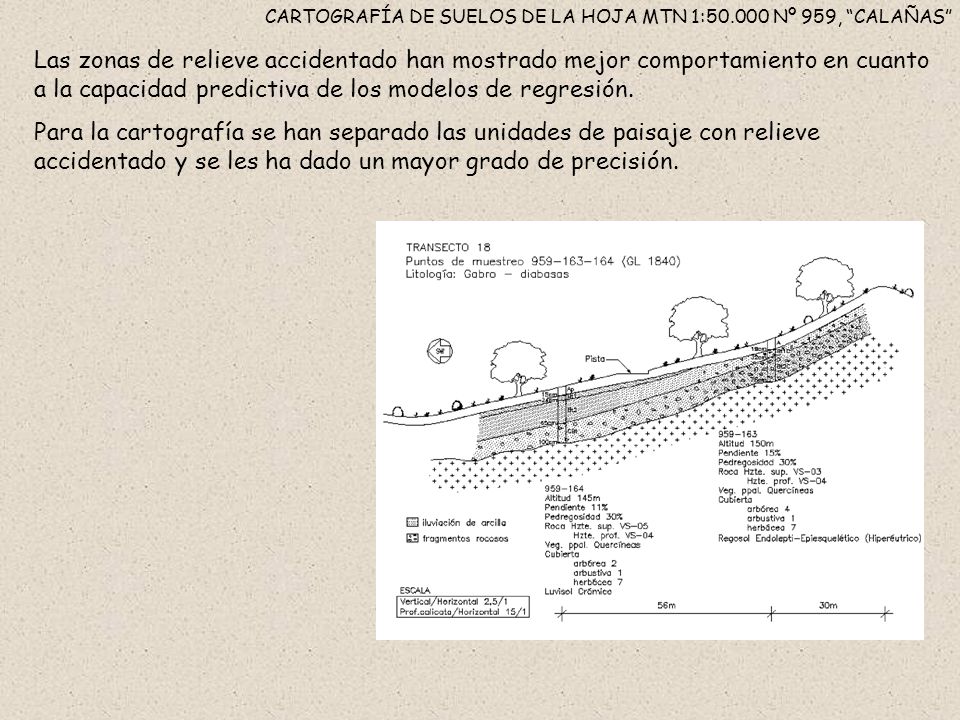

Las zonas de relieve accidentado han mostrado mejor comportamiento en cuanto a la capacidad predictiva de los modelos de regresión. Para la cartografía se han separado las unidades de paisaje con relieve accidentado y se les ha dado un mayor grado de precisión.

28 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Las zonas de relieve accidentado han mostrado mejor comportamiento en cuanto a la capacidad predictiva de los modelos de regresión. Para la cartografía se han separado las unidades de paisaje con relieve accidentado y se les ha dado un mayor grado de precisión. Con ayuda de los modelos de regresión se ha obtenido una síntesis de la variación aproximada de las propiedades edáficas en función del relieve.

29 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Las zonas de relieve accidentado han mostrado mejor comportamiento en cuanto a la capacidad predictiva de los modelos de regresión. Para la cartografía se han separado las unidades de paisaje con relieve accidentado y se les ha dado un mayor grado de precisión. Con ayuda de los modelos de regresión se ha obtenido una síntesis de la variación aproximada de las propiedades edáficas en función del relieve.

30 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

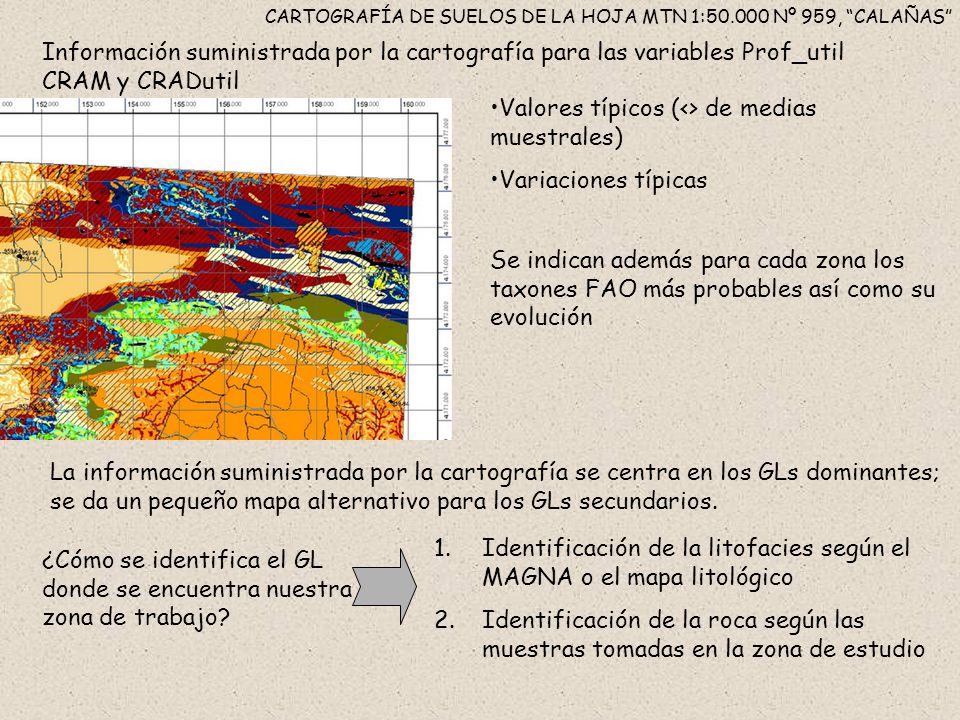

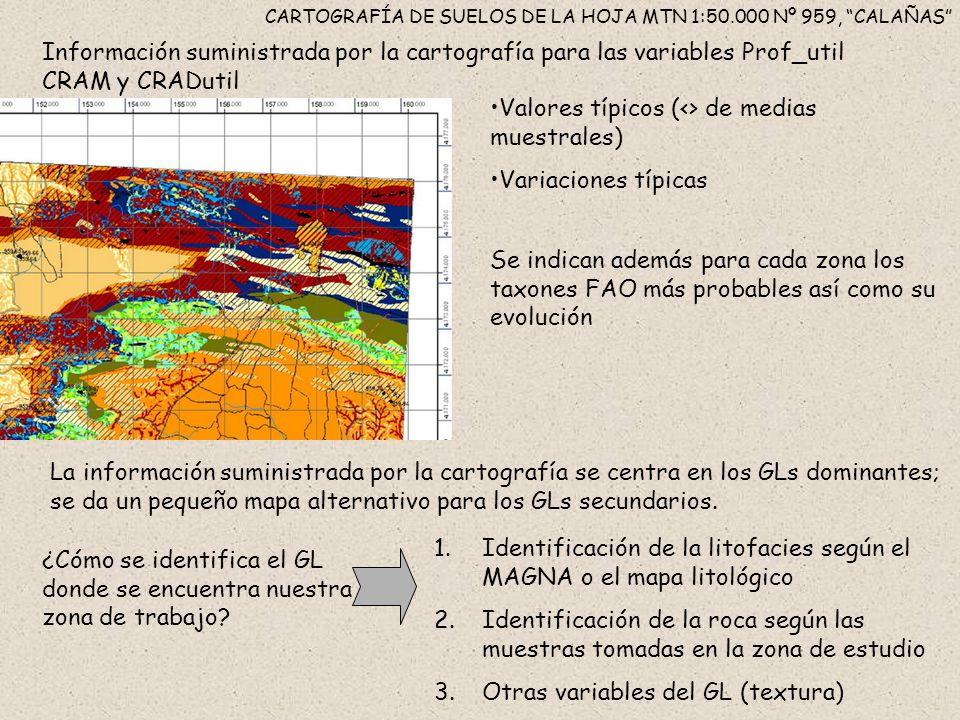

Información suministrada por la cartografía para las variables Prof_util CRAM y CRADutil Valores típicos (<> de medias muestrales) Variaciones típicas Se indican además para cada zona los taxones FAO más probables así como su evolución La información suministrada por la cartografía se centra en los GLs dominantes; se da un pequeño mapa alternativo para los GLs secundarios. Identificación de la litofacies según el MAGNA o el mapa litológico Identificación de la roca según las muestras tomadas en la zona de estudio ¿Cómo se identifica el GL donde se encuentra nuestra zona de trabajo?

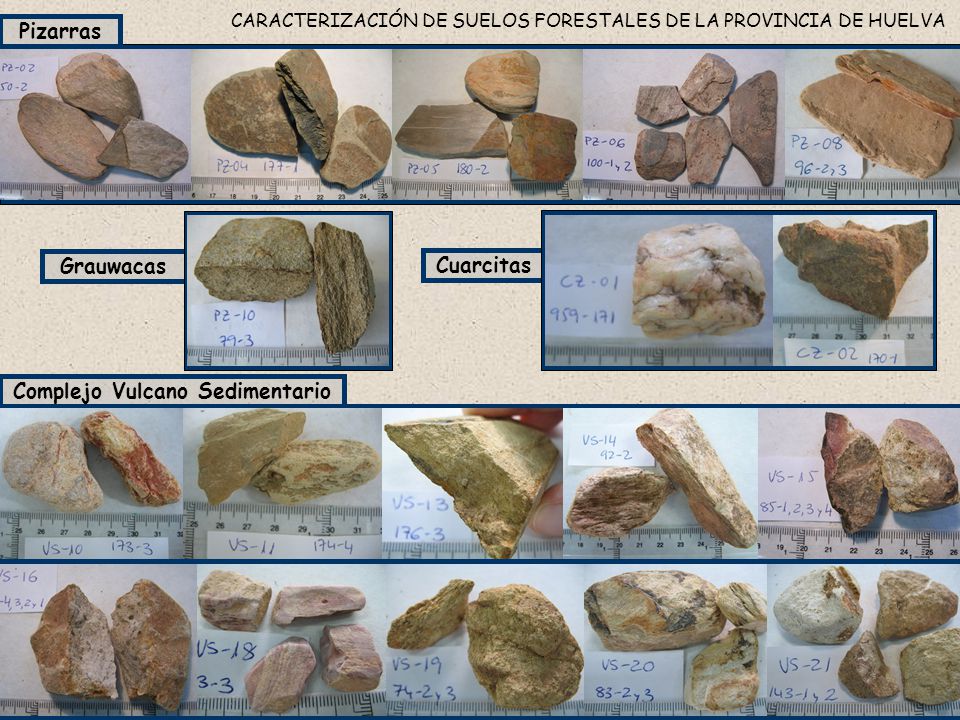

31 Complejo Vulcano Sedimentario

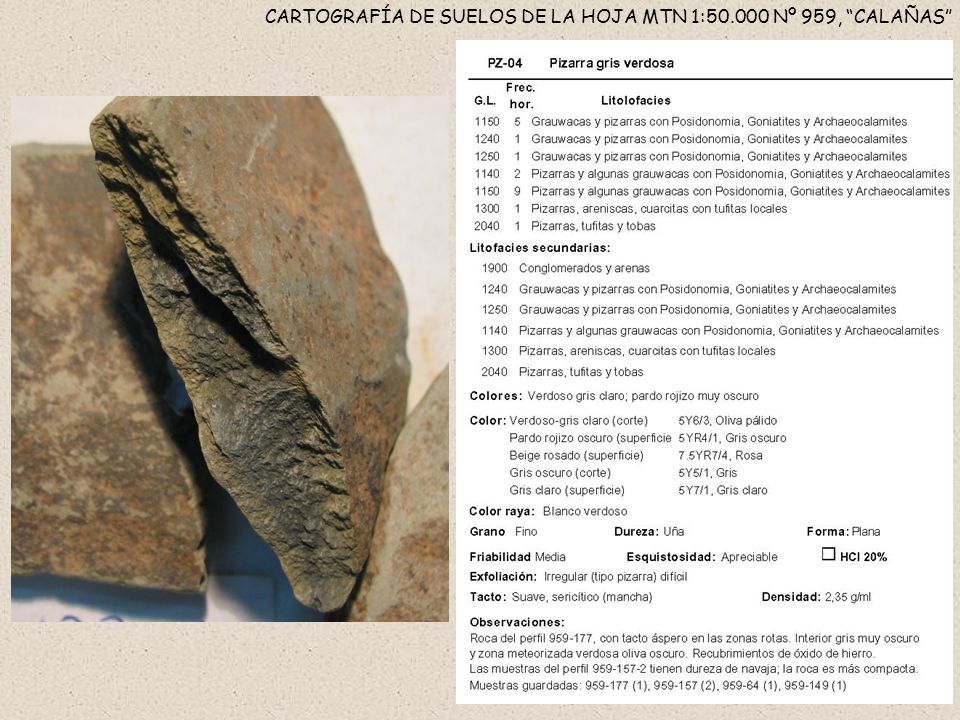

CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1: Nº 959, “CALAÑAS” Pizarras Grauwacas Cuarcitas Complejo Vulcano Sedimentario

32 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

33 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

34 Complejo Vulcano Sedimentario

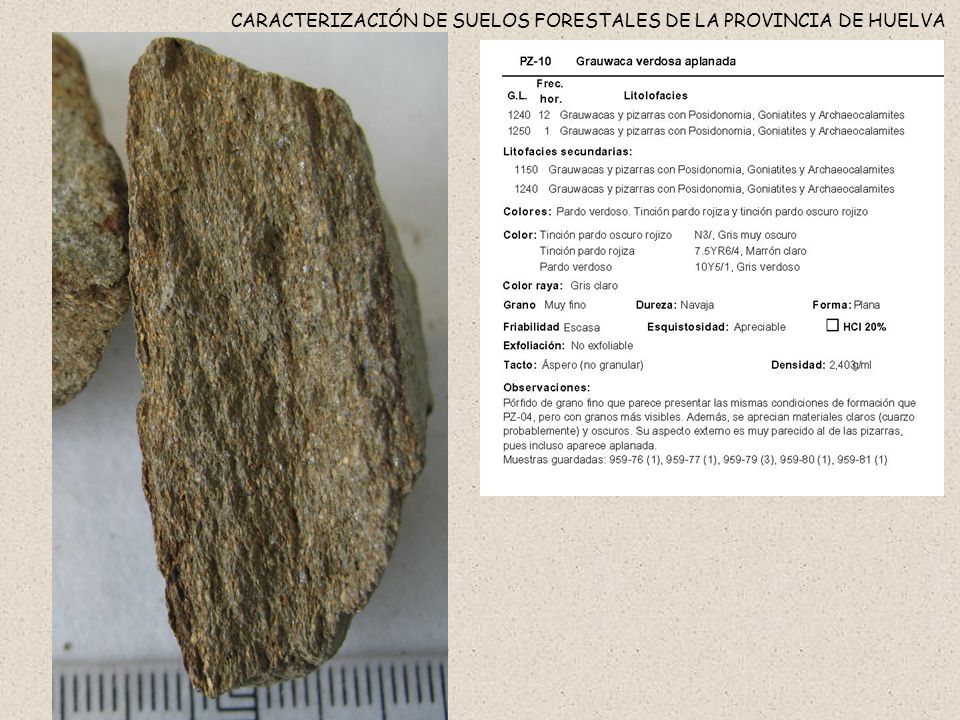

CARACTERIZACIÓN DE SUELOS FORESTALES DE LA PROVINCIA DE HUELVA Pizarras Grauwacas Cuarcitas Complejo Vulcano Sedimentario

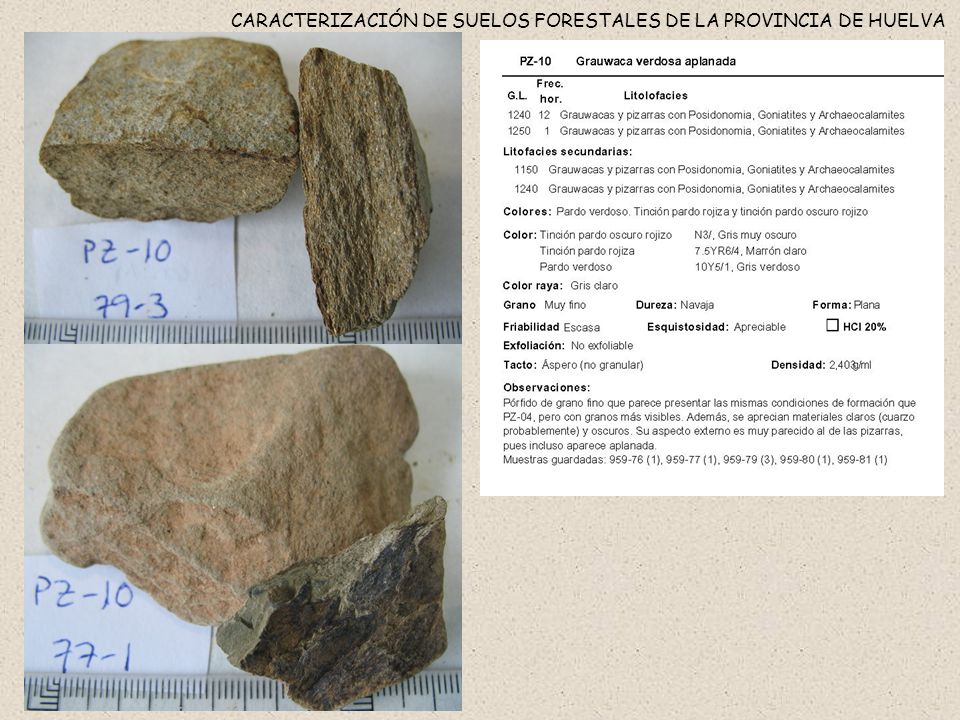

35 CARACTERIZACIÓN DE SUELOS FORESTALES DE LA PROVINCIA DE HUELVA

36 CARACTERIZACIÓN DE SUELOS FORESTALES DE LA PROVINCIA DE HUELVA

37 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Información suministrada por la cartografía para las variables Prof_util CRAM y CRADutil Valores típicos (<> de medias muestrales) Variaciones típicas Se indican además para cada zona los taxones FAO más probables así como su evolución La información suministrada por la cartografía se centra en los GLs dominantes; se da un pequeño mapa alternativo para los GLs secundarios. Identificación de la litofacies según el MAGNA o el mapa litológico Identificación de la roca según las muestras tomadas en la zona de estudio Otras variables del GL (textura) ¿Cómo se identifica el GL donde se encuentra nuestra zona de trabajo?

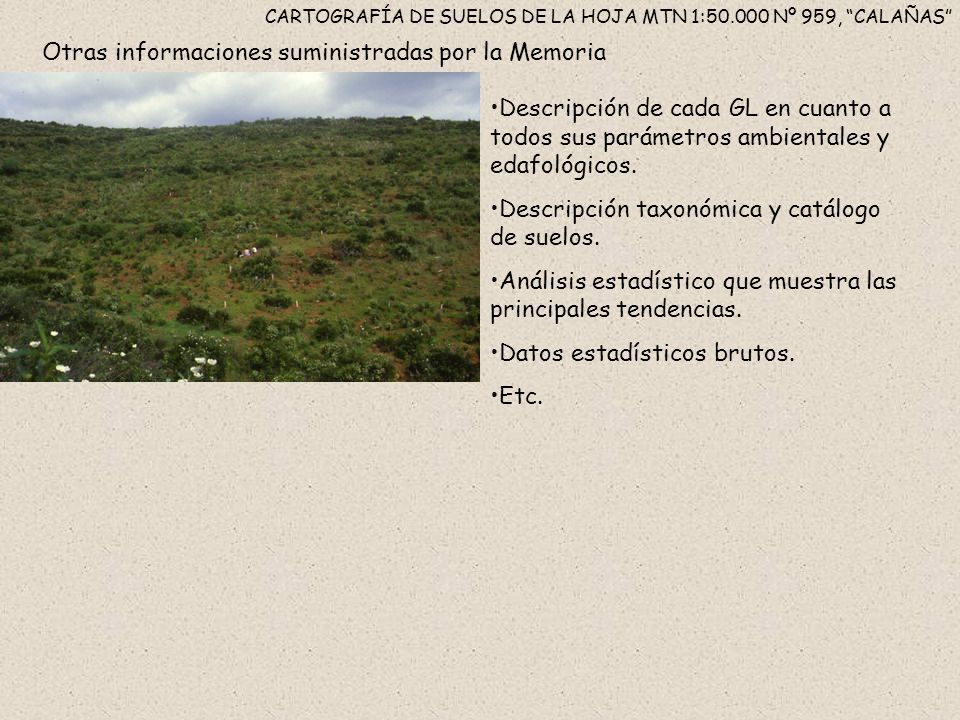

38 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”
Otras informaciones suministradas por la Memoria Descripción de cada GL en cuanto a todos sus parámetros ambientales y edafológicos. Descripción taxonómica y catálogo de suelos. Análisis estadístico que muestra las principales tendencias. Datos estadísticos brutos. Etc.

39 CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1:50.000 Nº 959, “CALAÑAS”

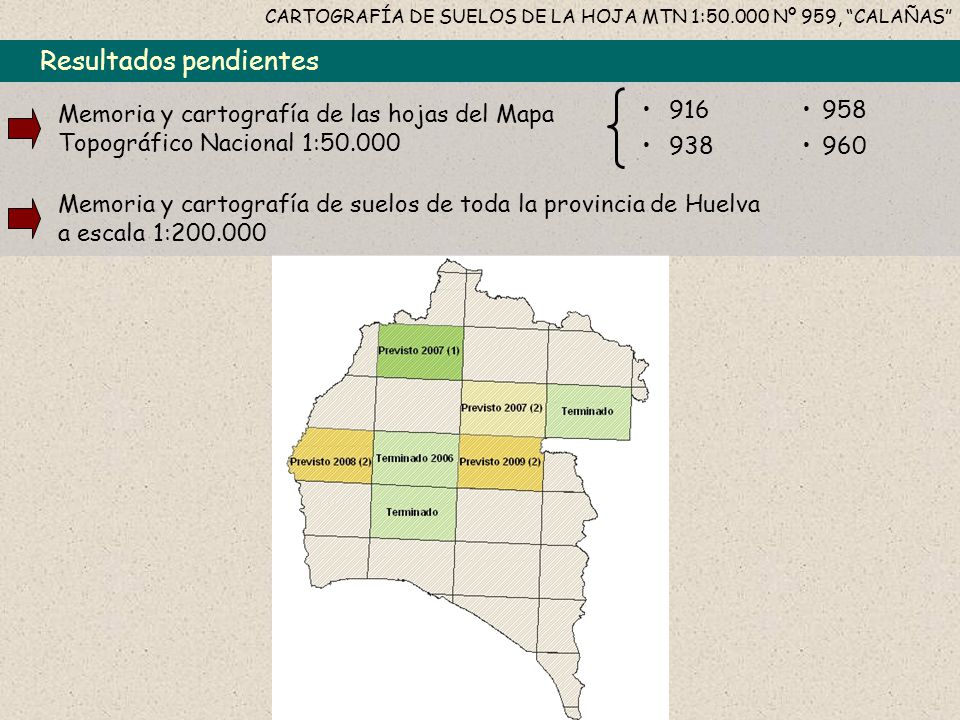

Resultados pendientes 916 938 Memoria y cartografía de las hojas del Mapa Topográfico Nacional 1:50.000 958 960 Memoria y cartografía de suelos de toda la provincia de Huelva a escala 1:

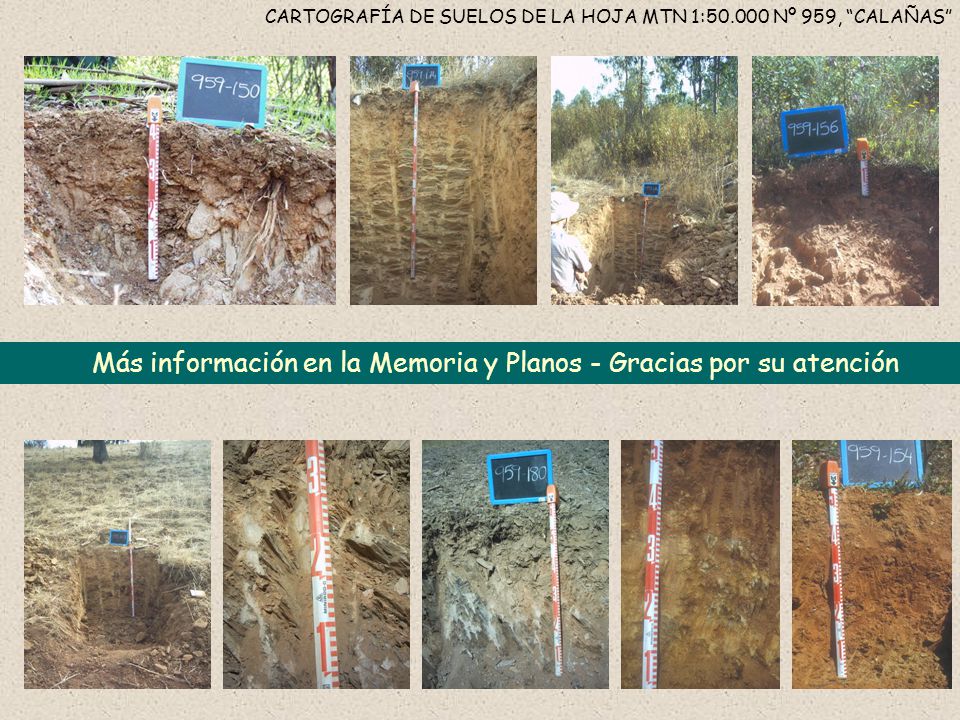

40 Más información en la Memoria y Planos - Gracias por su atención
CARTOGRAFÍA DE SUELOS DE LA HOJA MTN 1: Nº 959, “CALAÑAS” Más información en la Memoria y Planos - Gracias por su atención
