MANUAL TECNOVIGILANCIA 2014

Presentación del tema: "MANUAL TECNOVIGILANCIA 2014"— Transcripción de la presentación:

1 MANUAL TECNOVIGILANCIA 2014
Nathaly Adriana Benavides Sandoval. Referente de TECNOVIGILANCIA E.S.E . San Cristóbal. JULIO

2

3

4

5 MANEJO DE EQUIPO BIOMÉDICO PULSOXÍMETRO
Nathaly Adriana Benavides Sandoval. Referente de TECNOVIGILANCIA E.S.E . San Cristóbal. JULIO

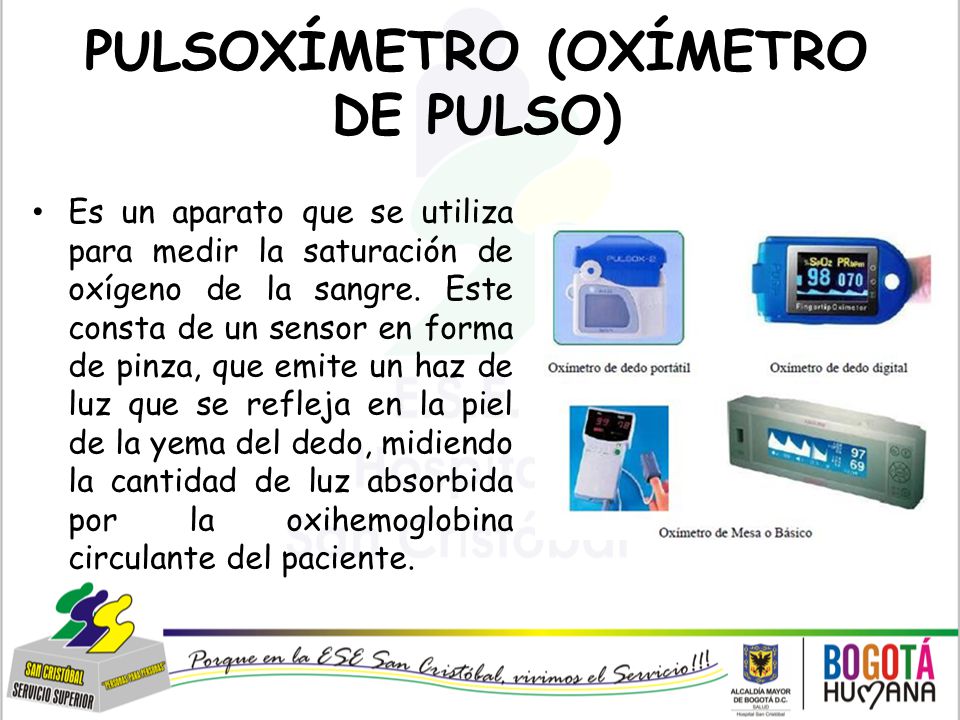

6 PULSOXÍMETRO (OXÍMETRO DE PULSO)
Es un aparato que se utiliza para medir la saturación de oxígeno de la sangre. Este consta de un sensor en forma de pinza, que emite un haz de luz que se refleja en la piel de la yema del dedo, midiendo la cantidad de luz absorbida por la oxihemoglobina circulante del paciente.

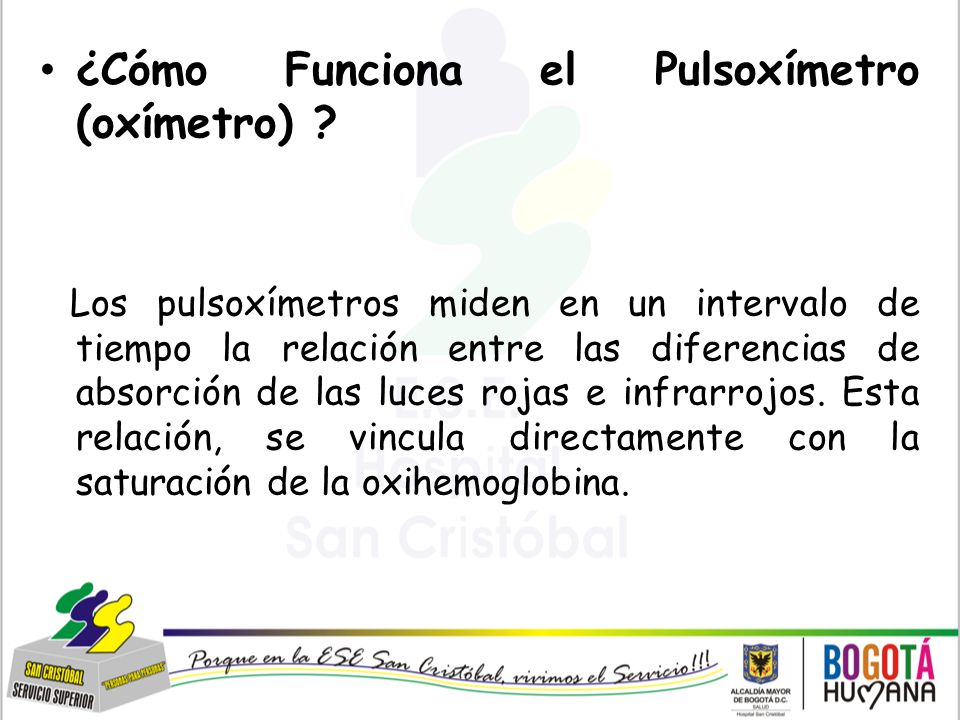

7 ¿Cómo Funciona el Pulsoxímetro (oxímetro) ?
Los pulsoxímetros miden en un intervalo de tiempo la relación entre las diferencias de absorción de las luces rojas e infrarrojos. Esta relación, se vincula directamente con la saturación de la oxihemoglobina.

8 La razón entre la luz roja y la infrarroja se usa para derivar la saturación de oxígeno. El foto detector al otro lado del tejido transforma la luz transmitida en señales eléctricas proporcionales a la absorción.

9 MÉTODO DE OPERACIÓN DEL PULSOXÍMETRO
1. EL oxímetro debe colocarse en cualquier dedo de la mano, pie u oreja. Antes de colocarlo debe masajear el pulpejo del dedo.

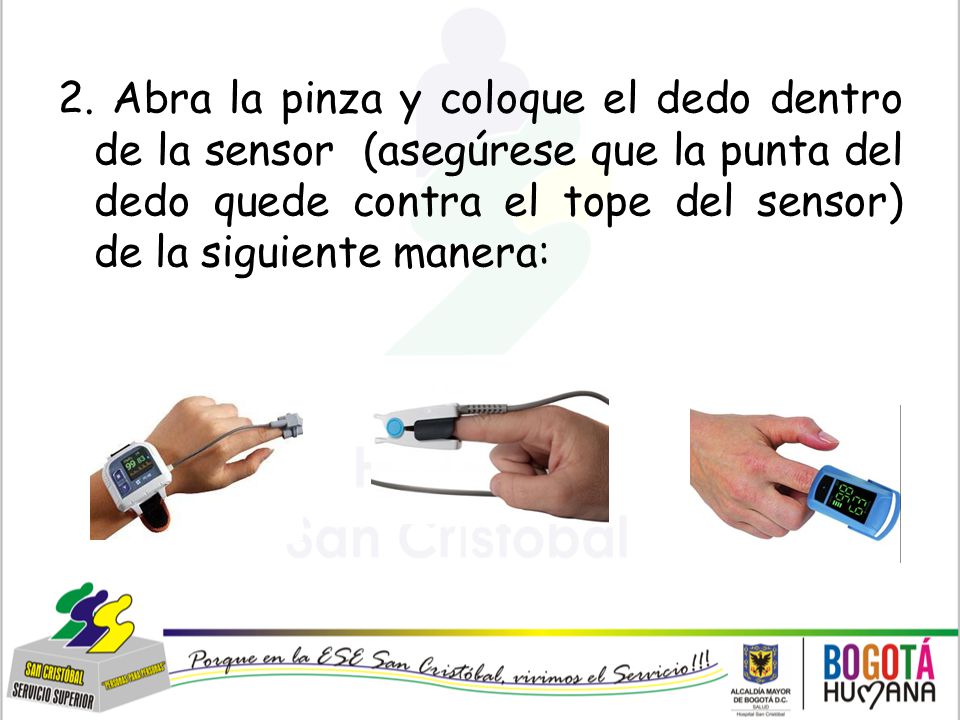

10 2. Abra la pinza y coloque el dedo dentro de la sensor (asegúrese que la punta del dedo quede contra el tope del sensor) de la siguiente manera:

11 3. Coloque el cable sobre el dorso de la mano: La incorrecta colocación del sensor puede afectar la precisión de la medición.

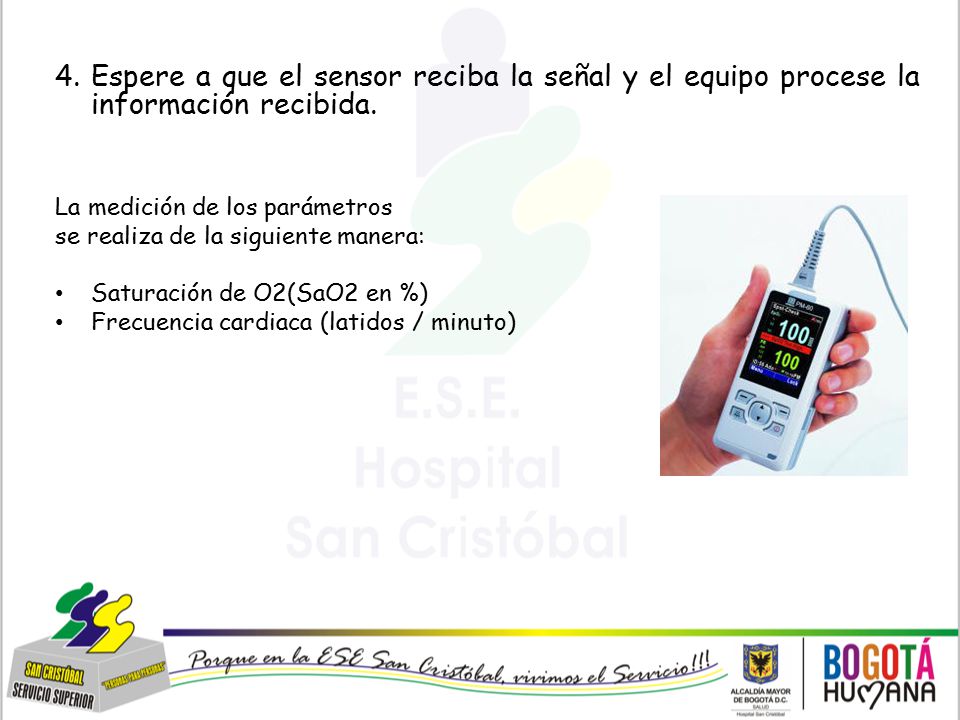

12 4. Espere a que el sensor reciba la señal y el equipo procese la información recibida.
La medición de los parámetros se realiza de la siguiente manera: Saturación de O2(SaO2 en %) Frecuencia cardiaca (latidos / minuto)

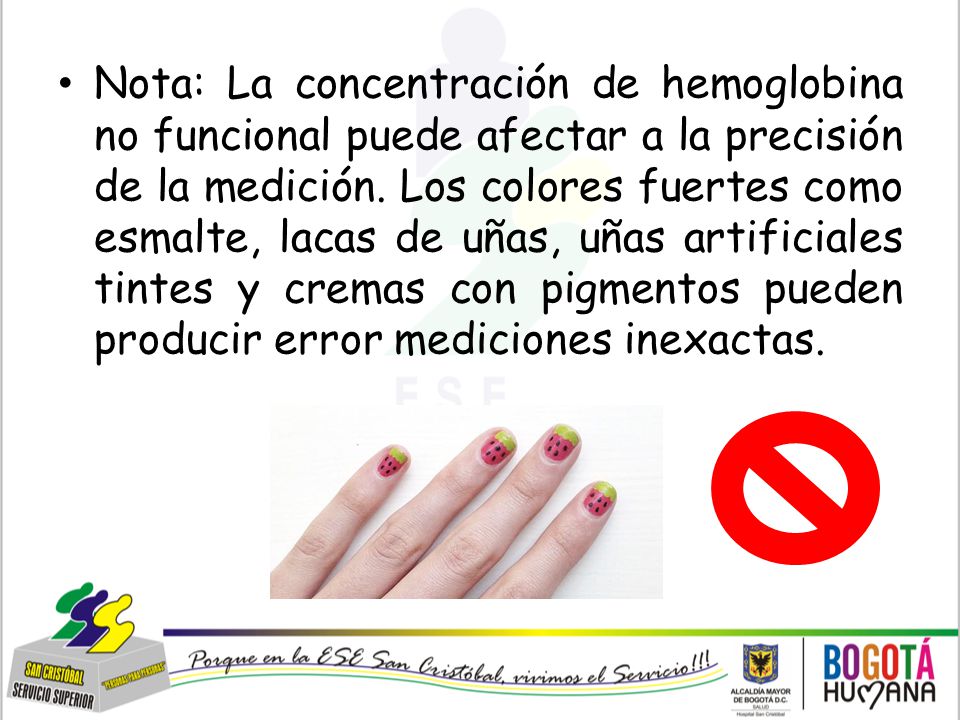

13 Nota: La concentración de hemoglobina no funcional puede afectar a la precisión de la medición. Los colores fuertes como esmalte, lacas de uñas, uñas artificiales tintes y cremas con pigmentos pueden producir error mediciones inexactas.

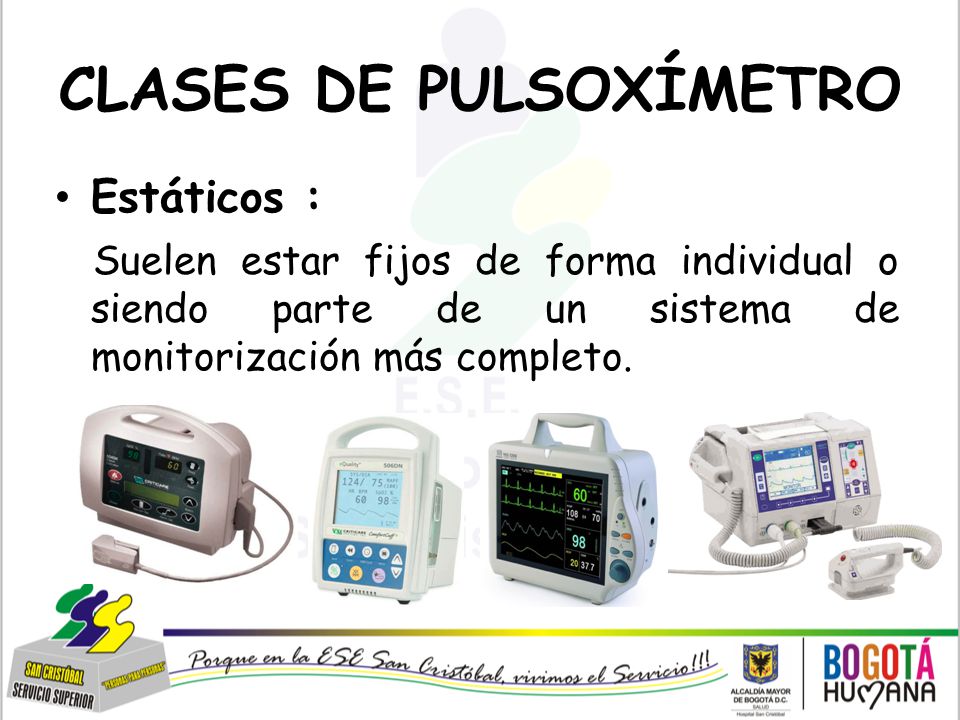

14 CLASES DE PULSOXÍMETRO
Estáticos : Suelen estar fijos de forma individual o siendo parte de un sistema de monitorización más completo.

15 CLASES DE PULSOXÍMETRO
Móviles: Son aparatos muy pequeños y manejables que se usan para medición de señales puntuales y temporales del paciente durante un traslado y una consulta.

16 ACCESORIOS DEL PULSOXÍMETRO
Cargador Batería y/o Pilas Sensor saturación adulto Sensor saturación pediátrico Sensor saturación Neonatal

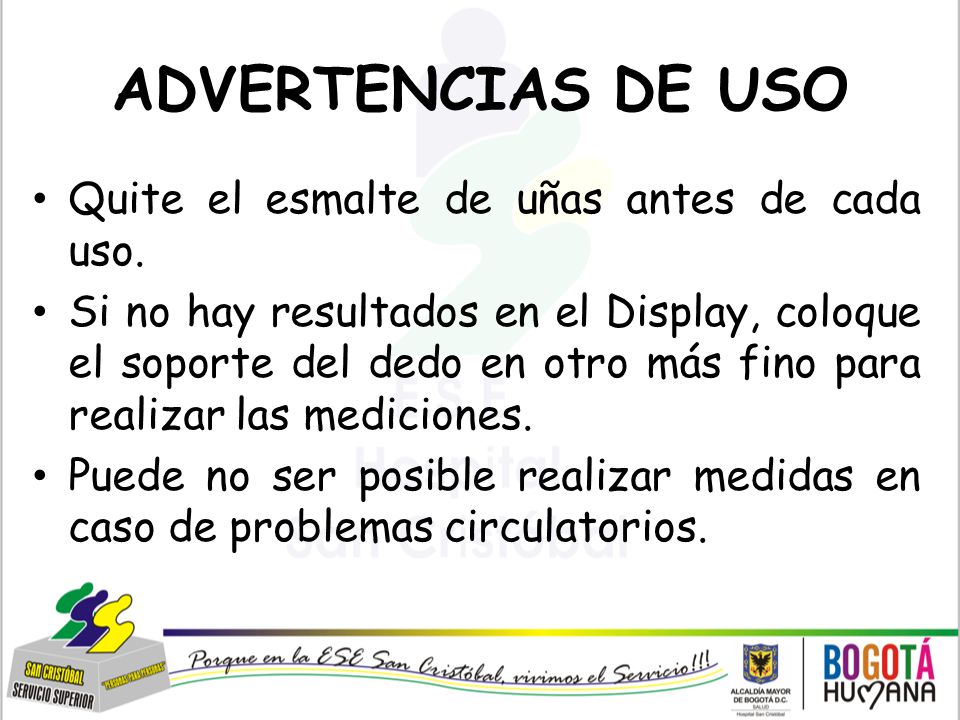

17 ADVERTENCIAS DE USO Quite el esmalte de uñas antes de cada uso.
Si no hay resultados en el Display, coloque el soporte del dedo en otro más fino para realizar las mediciones. Puede no ser posible realizar medidas en caso de problemas circulatorios.

18 En algunos casos puede que el equipo muestre datos erróneos:

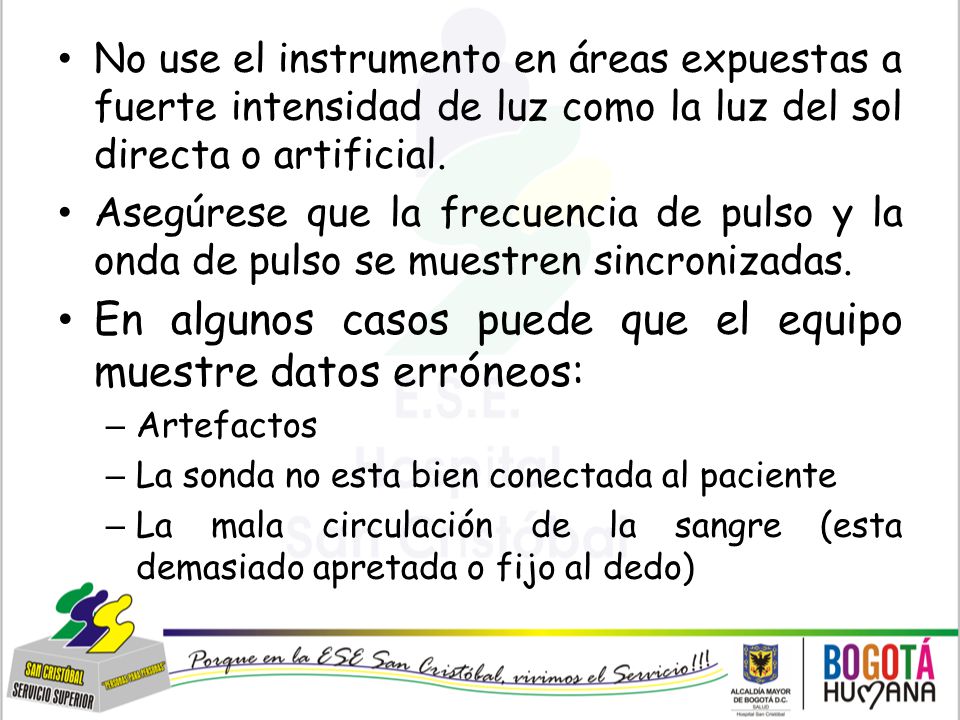

No use el instrumento en áreas expuestas a fuerte intensidad de luz como la luz del sol directa o artificial. Asegúrese que la frecuencia de pulso y la onda de pulso se muestren sincronizadas. En algunos casos puede que el equipo muestre datos erróneos: Artefactos La sonda no esta bien conectada al paciente La mala circulación de la sangre (esta demasiado apretada o fijo al dedo)

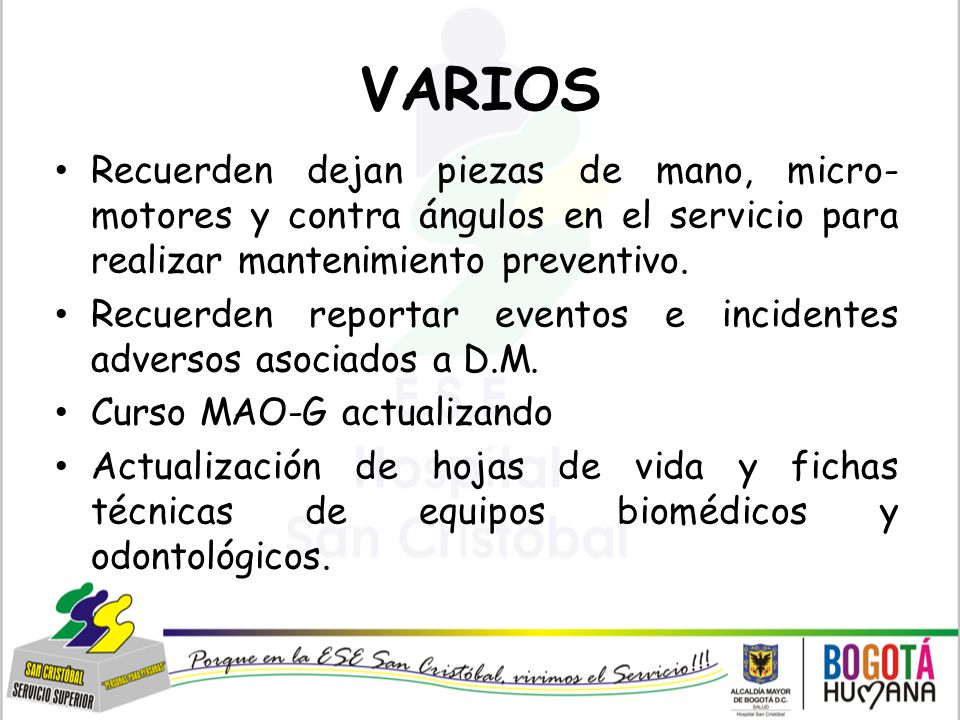

19 VARIOS Recuerden dejan piezas de mano, micro-motores y contra ángulos en el servicio para realizar mantenimiento preventivo. Recuerden reportar eventos e incidentes adversos asociados a D.M. Curso MAO-G actualizando Actualización de hojas de vida y fichas técnicas de equipos biomédicos y odontológicos.
