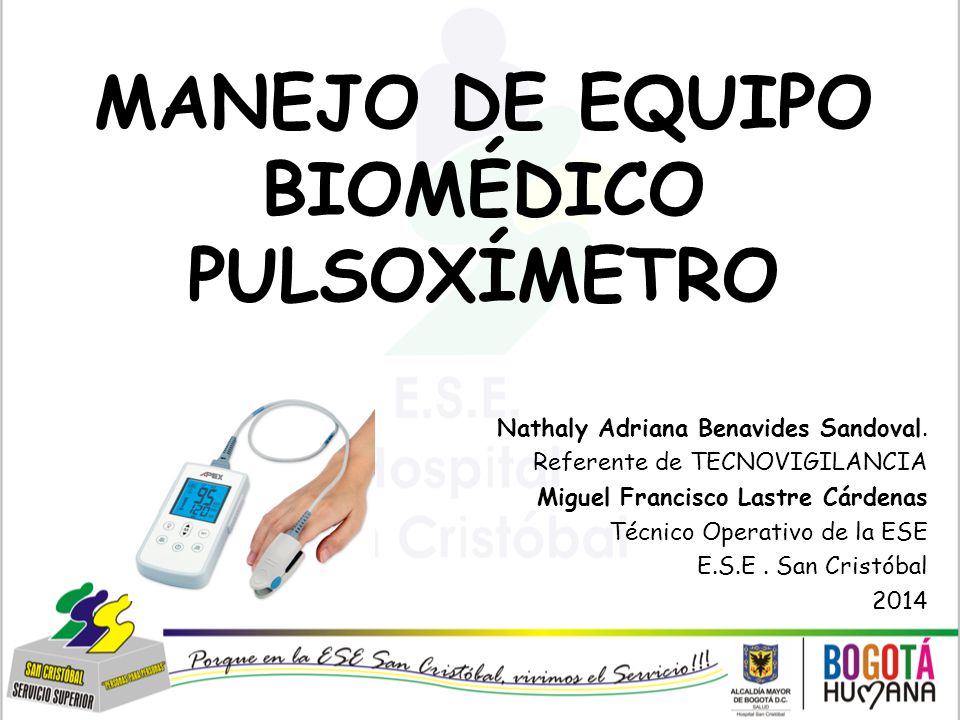

MANEJO DE EQUIPO BIOMÉDICO PULSOXÍMETRO

Presentación del tema: "MANEJO DE EQUIPO BIOMÉDICO PULSOXÍMETRO"— Transcripción de la presentación:

1 MANEJO DE EQUIPO BIOMÉDICO PULSOXÍMETRO
Nathaly Adriana Benavides Sandoval. Referente de TECNOVIGILANCIA Miguel Francisco Lastre Cárdenas Técnico Operativo de la ESE E.S.E . San Cristóbal 2014

2 PULSOXÍMETRO (OXÍMETRO DE PULSO)
Es un aparato que se utiliza para medir la saturación de oxígeno de la sangre. Este consta de un sensor en forma de pinza, que emite un haz de luz que se refleja en la piel de la yema del dedo, midiendo la cantidad de luz absorbida por la oxihemoglobina circulante del paciente.

3 ¿Cómo Funciona el Pulsoxímetro (oxímetro) ?
Los pulsoxímetros miden en un intervalo de tiempo la relación entre las diferencias de absorción de las luces rojas e infrarrojos. Esta relación, se vincula directamente con la saturación de la oxihemoglobina. La absorción de la sangre arterial aumenta ligeramente con cada latido, lo que significa que es necesaria la presencia del puso arterial para que el equipo reconozca una señal

4 Las longitudes de onda pueden tener alguna variación dependiendo del fabricante pero generalmente el rojo está entre nm y el infrarrojo entre 800 – 940. EL sensor de oxímetro se coloca en una región del cuerpo (dedo de la mano, del pie o la oreja) y posteriormente el sensor transmite dos longitudes de onda de luz a través de la piel.

5 Esta longitud de onda son absorbidas por la oxihemoglobina que es de color rojo y es capaz de absorber la luz infrarroja y la desoxihemoglobina que es de color azul es capaz de absorber la luz roja.

6 La razón entre la luz roja y la infrarroja se usa para derivar la saturación de oxígeno. El foto detector al otro lado del tejido transforma la luz transmitida en señales eléctricas proporcionales a la absorción.

7 MÉTODO DE OPERACIÓN DEL PULSOXÍMETRO
1. EL oxímetro debe colocarse en cualquier dedo de la mano. Antes de colocarlo debe masajear el pulpejo del dedo.

8 2. Abra la pinza y coloque el dedo dentro de la sensor (asegúrese que la punta del dedo quede contra el tope del sensor) de la siguiente manera:

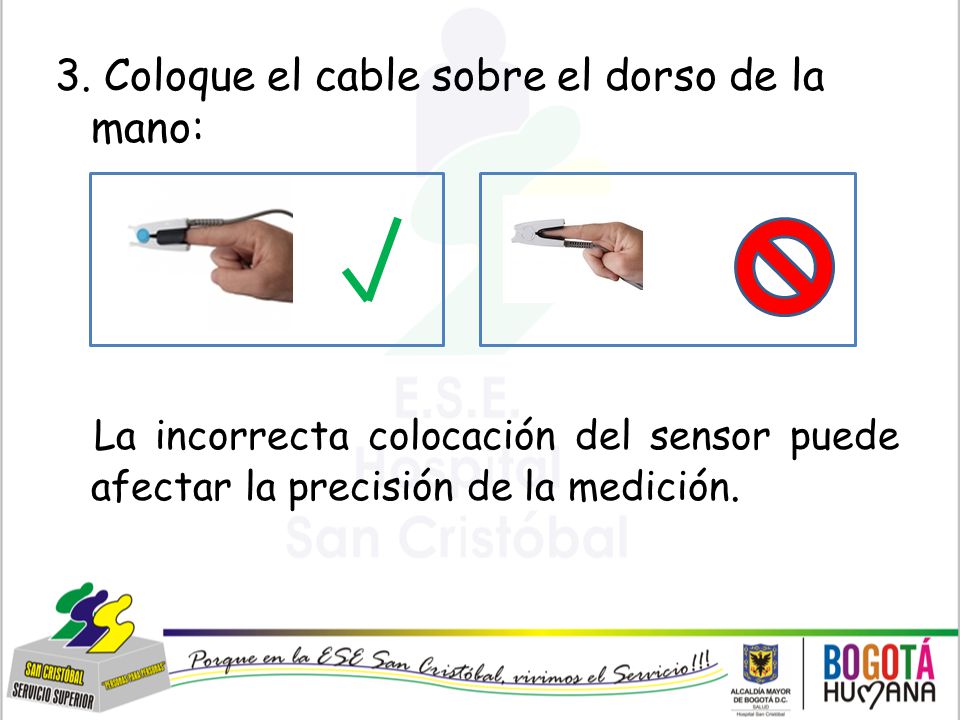

9 3. Coloque el cable sobre el dorso de la mano: La incorrecta colocación del sensor puede afectar la precisión de la medición.

10 4. Espere a que el sensor reciba la señal y el equipo procese la información recibida.
La medición de los parámetros se realiza de la siguiente manera: Saturación de O2(SaO2 en %) Frecuencia cardiaca (latidos / minuto)

11 Nota: La concentración de hemoglobina no funcional puede afectar a la precisión de la medición. Los colores fuertes como esmalte, lacas de uñas, uñas artificiales tintes y cremas con pigmentos pueden producir error mediciones inexactas.

12 CLASES DE PULSOXÍMETRO
Estáticos : Suelen estar fijos de forma individual o siendo parte de un sistema de monitorización más completo.

13 CLASES DE PULSOXÍMETRO
Móviles: Son aparatos muy pequeños y manejables que se usan para medición de señales puntuales y temporales del paciente durante un traslado y una consulta.

14 ACCESORIOS DEL PULSOXÍMETRO
Cargador Batería y/o Pilas Sensor saturación adulto Sensor saturación pediátrico Sensor saturación Neonatal

15 LIMITACIONES DEL PULSOXÍMETRO
EL dispositivo no informa el PH ni el PaCO2 (Presión de dióxido de carbono). No detecta hipo ventilación en pacientes con mala perfusión tisular. No detecta hiperoxemia

16 ADVERTENCIAS DE USO Quite el esmalte de uñas antes de cada uso.
Si no hay resultados en el Display, coloque el soporte del dedo en otro más fino para realizar las mediciones. Puede no ser posible realizar medidas en caso de problemas circulatorios.

17 En algunos casos puede que el equipo muestre datos erróneos:
No use el instrumento en áreas expuestas a fuerte intensidad de luz como la luz del sol directa o artificial. Asegúrese que la frecuencia de pulso y la onda de pulso se muestren sincronizadas. En algunos casos puede que el equipo muestre datos erróneos: Artefactos La sonda no esta bien conectada al paciente La mala circulación de la sangre (esta demasiado apretada o fijo al dedo)

18 GRACIAS
