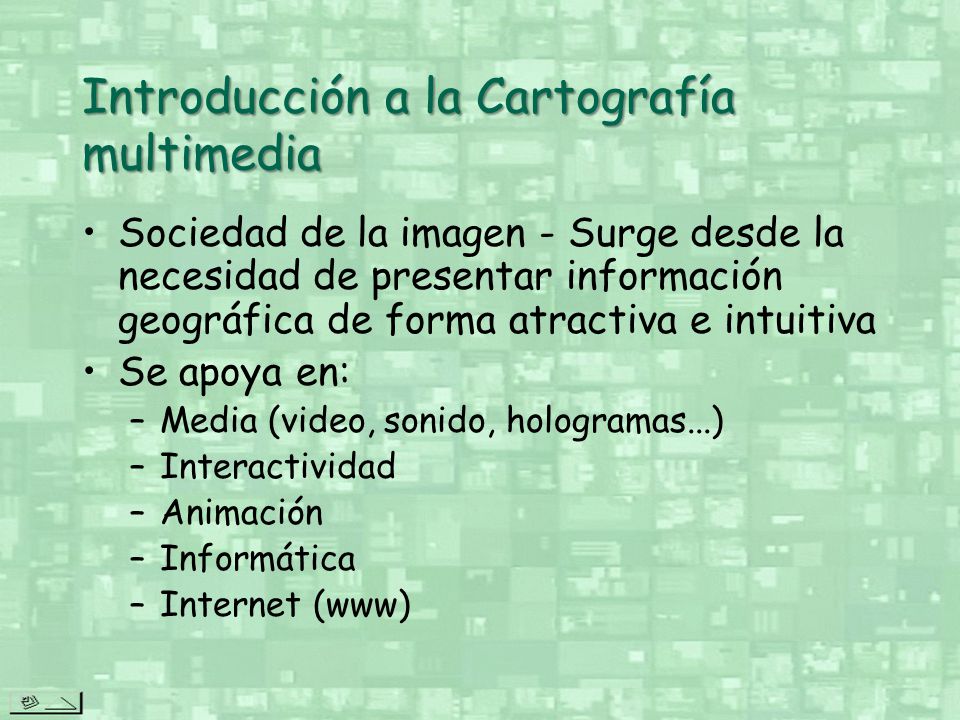

1 Introducción a la Cartografía multimedia Sociedad de la imagen - Surge desde la necesidad de presentar información geográfica de forma atractiva e intuitiva Se apoya en: –Media (video, sonido, hologramas...) –Interactividad –Animación –Informática –Internet (www)

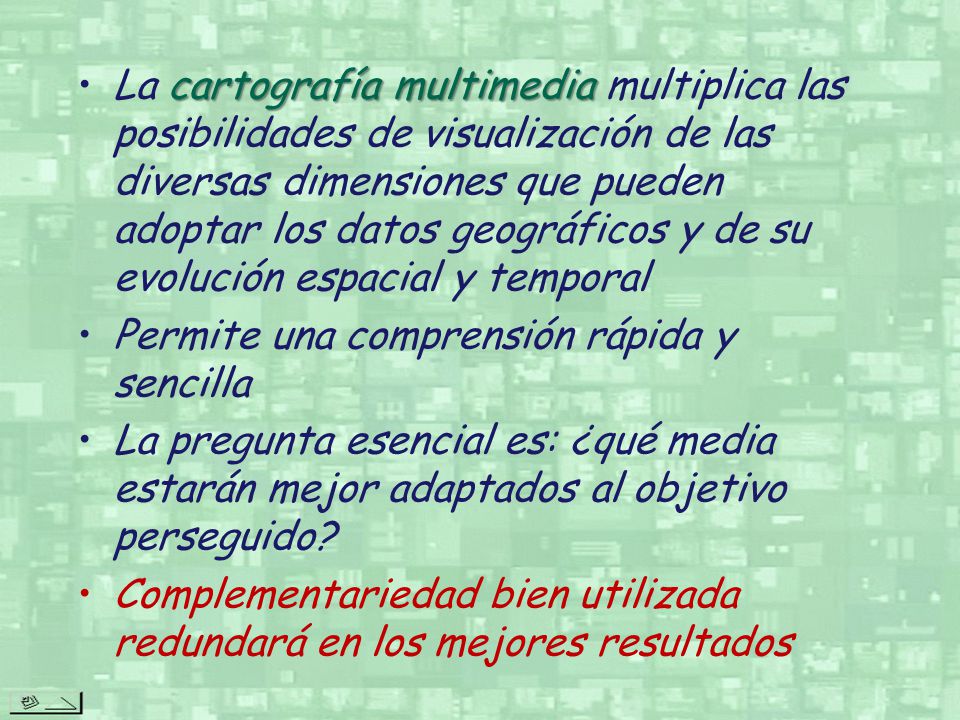

2 cartografía multimediaLa cartografía multimedia multiplica las posibilidades de visualización de las diversas dimensiones que pueden adoptar los datos geográficos y de su evolución espacial y temporal Permite una comprensión rápida y sencilla La pregunta esencial es: ¿qué media estarán mejor adaptados al objetivo perseguido? Complementariedad bien utilizada redundará en los mejores resultados

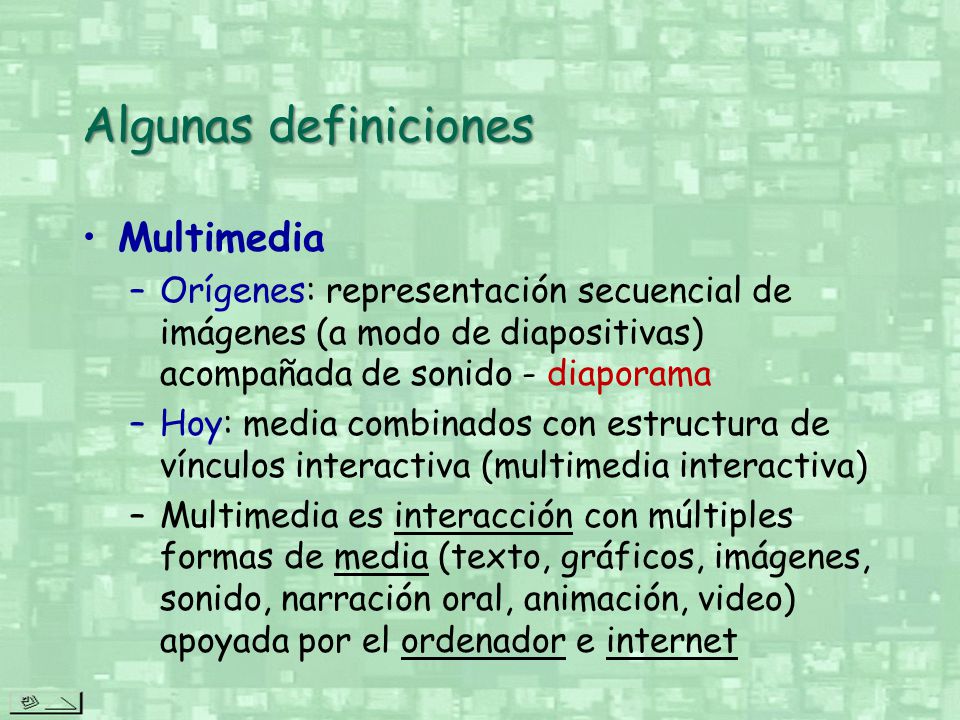

3 Algunas definiciones Multimedia –Orígenes: representación secuencial de imágenes (a modo de diapositivas) acompañada de sonido - diaporama –Hoy: media combinados con estructura de vínculos interactiva (multimedia interactiva) –Multimedia es interacción con múltiples formas de media (texto, gráficos, imágenes, sonido, narración oral, animación, video) apoyada por el ordenador e internet

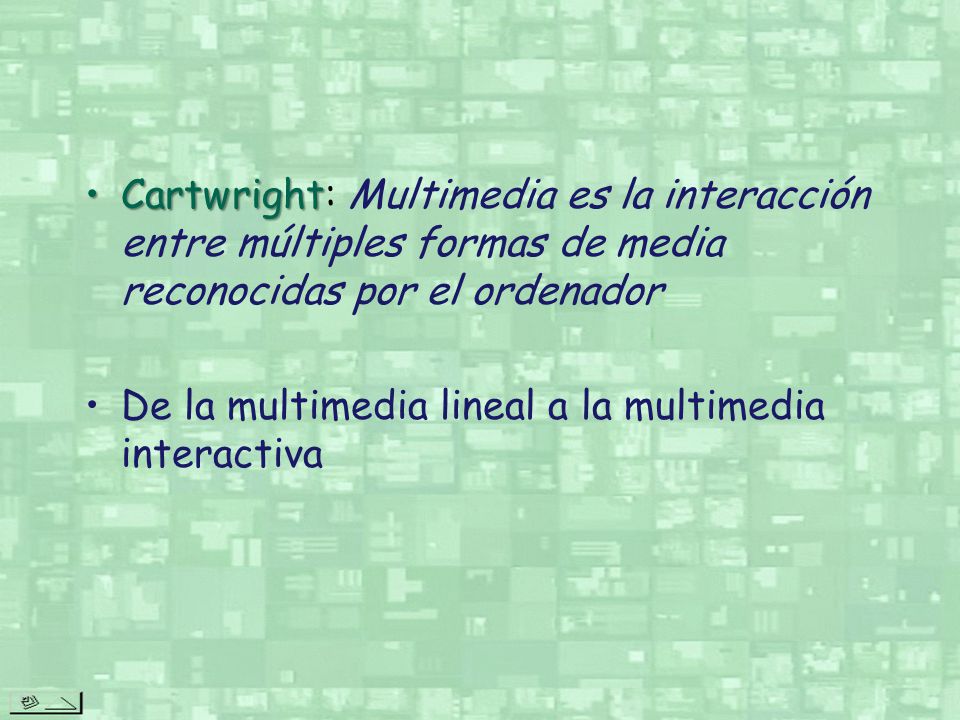

4 CartwrightCartwright: Multimedia es la interacción entre múltiples formas de media reconocidas por el ordenador De la multimedia lineal a la multimedia interactiva

5 Multimedia digital – hoy sinónimo de multimedia Orígenes de la cartografía multimedia: 2ª mitad de los años 80

6 Interactividad

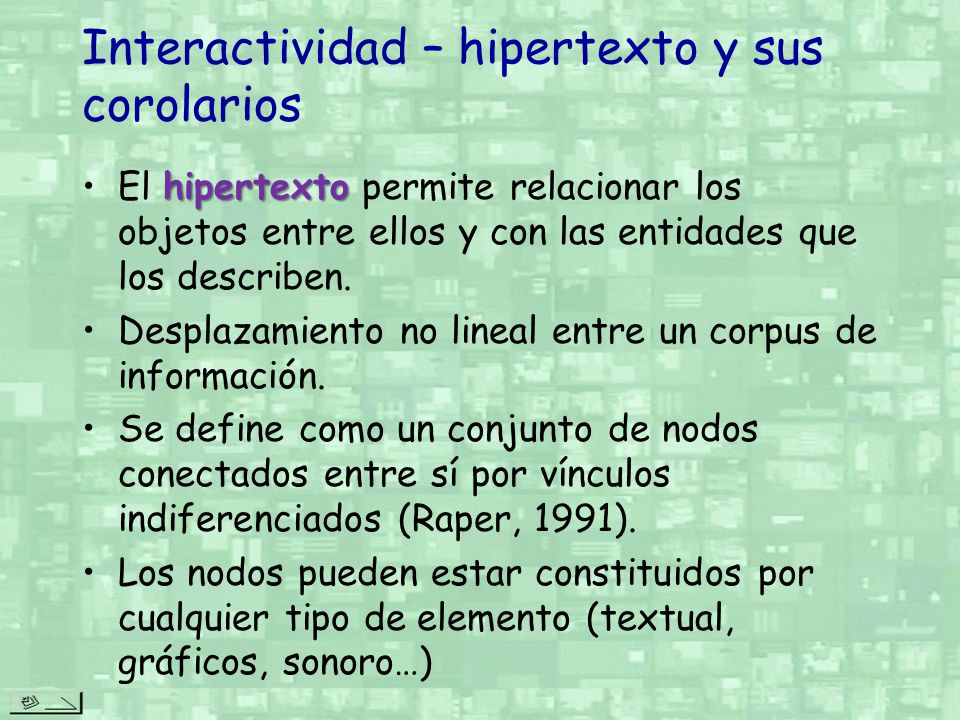

7 Interactividad – hipertexto y sus corolarios hipertextoEl hipertexto permite relacionar los objetos entre ellos y con las entidades que los describen. Desplazamiento no lineal entre un corpus de información. Se define como un conjunto de nodos conectados entre sí por vínculos indiferenciados (Raper, 1991). Los nodos pueden estar constituidos por cualquier tipo de elemento (textual, gráficos, sonoro…)

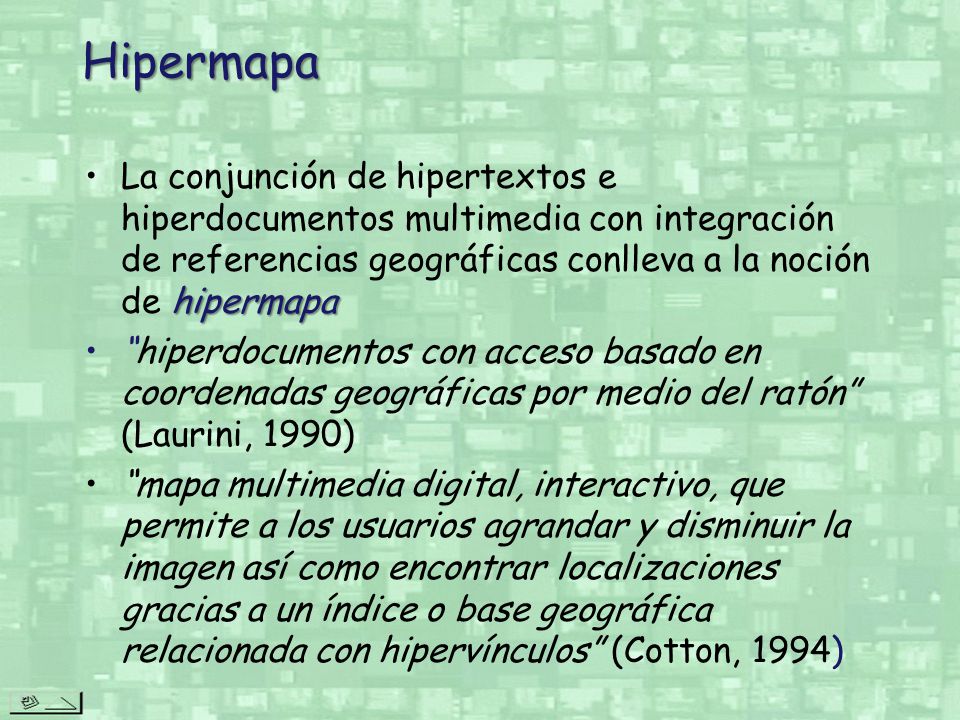

8 hipermapaLa conjunción de hipertextos e hiperdocumentos multimedia con integración de referencias geográficas conlleva a la noción de hipermapa “hiperdocumentos con acceso basado en coordenadas geográficas por medio del ratón” (Laurini, 1990) “mapa multimedia digital, interactivo, que permite a los usuarios agrandar y disminuir la imagen así como encontrar localizaciones gracias a un índice o base geográfica relacionada con hipervínculos” (Cotton, 1994)Hipermapa

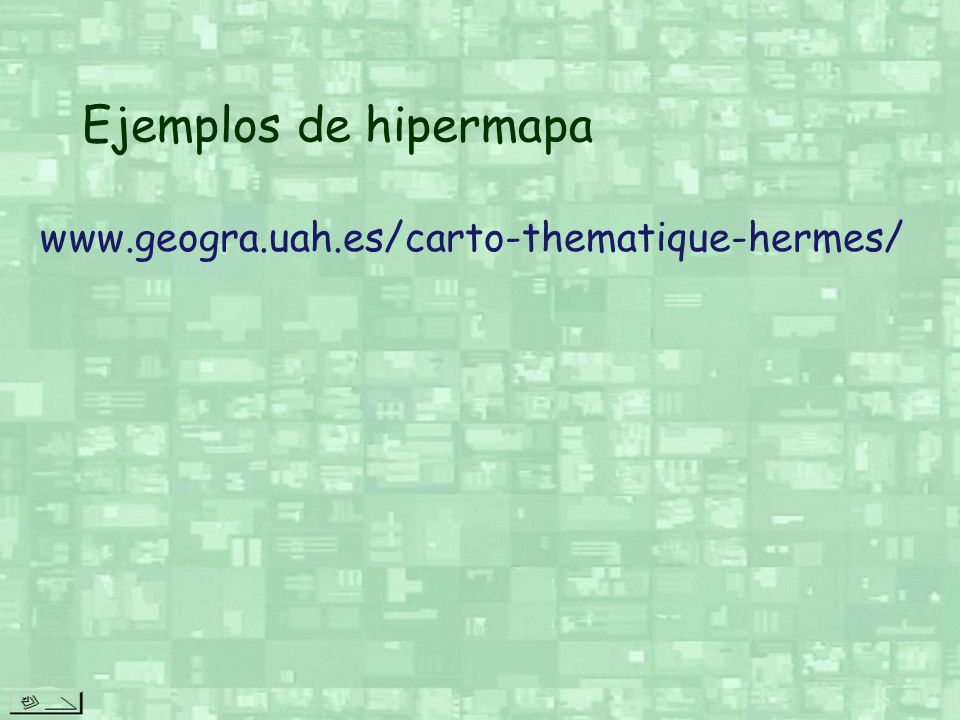

9 Ejemplos de hipermapa www.geogra.uah.es/carto-thematique-hermes/

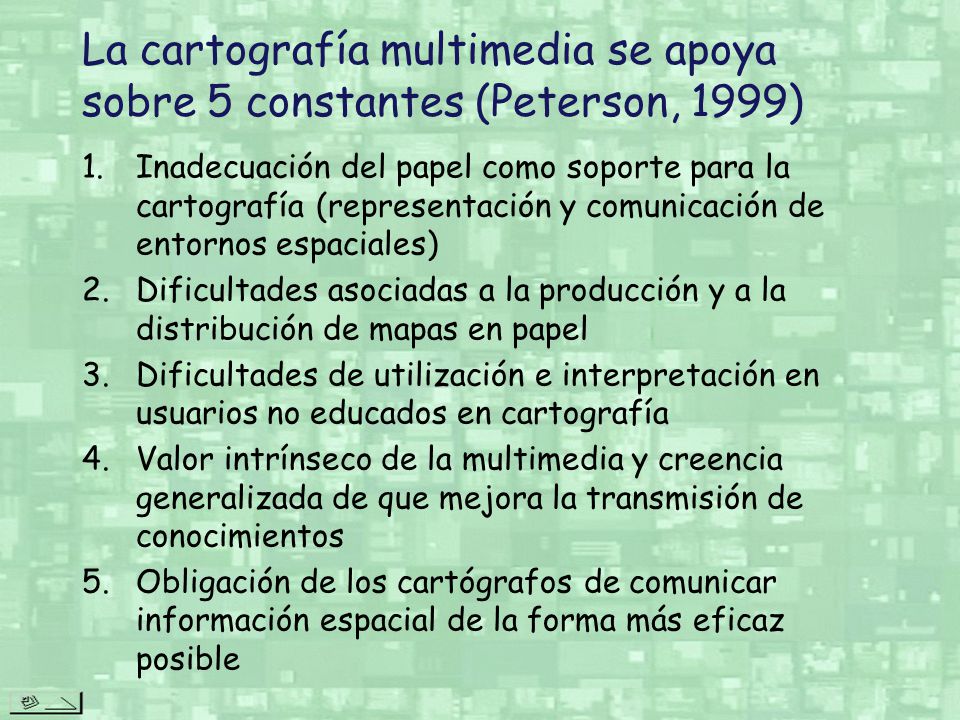

10 La cartografía multimedia se apoya sobre 5 constantes (Peterson, 1999) 1.Inadecuación del papel como soporte para la cartografía (representación y comunicación de entornos espaciales) 2.Dificultades asociadas a la producción y a la distribución de mapas en papel 3.Dificultades de utilización e interpretación en usuarios no educados en cartografía 4.Valor intrínseco de la multimedia y creencia generalizada de que mejora la transmisión de conocimientos 5.Obligación de los cartógrafos de comunicar información espacial de la forma más eficaz posible

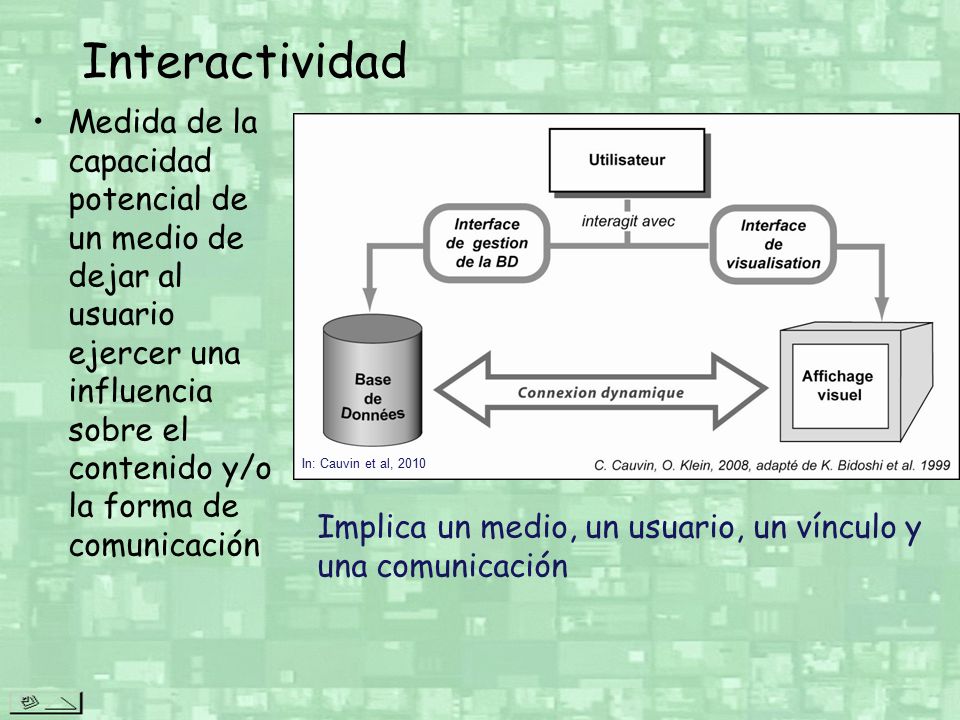

11 Interactividad Medida de la capacidad potencial de un medio de dejar al usuario ejercer una influencia sobre el contenido y/o la forma de comunicación Implica un medio, un usuario, un vínculo y una comunicación In: Cauvin et al, 2010

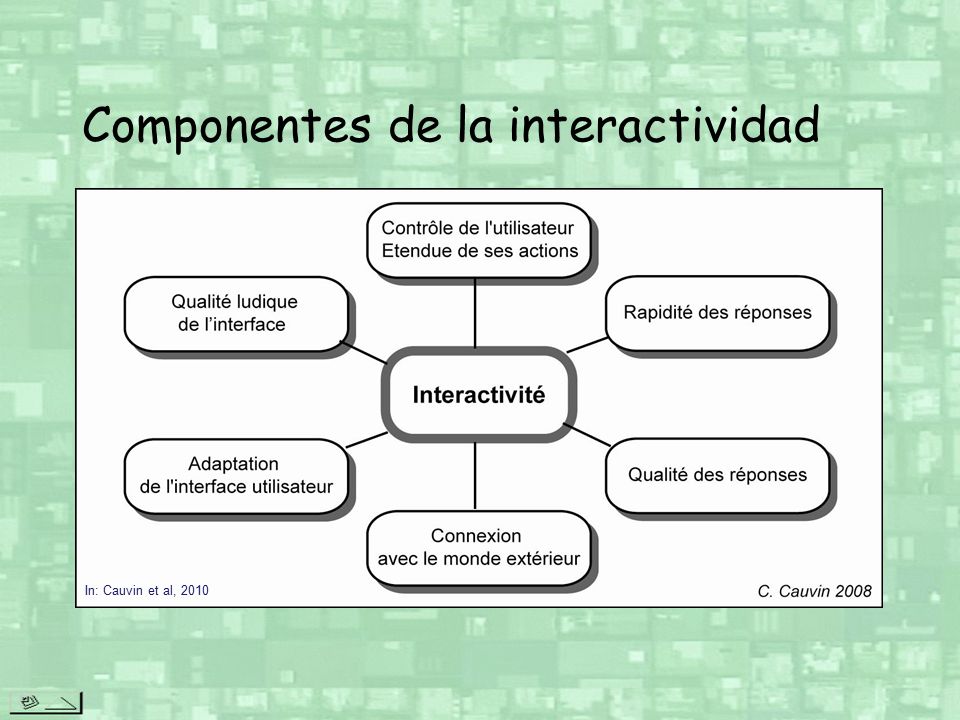

12 Componentes de la interactividad In: Cauvin et al, 2010

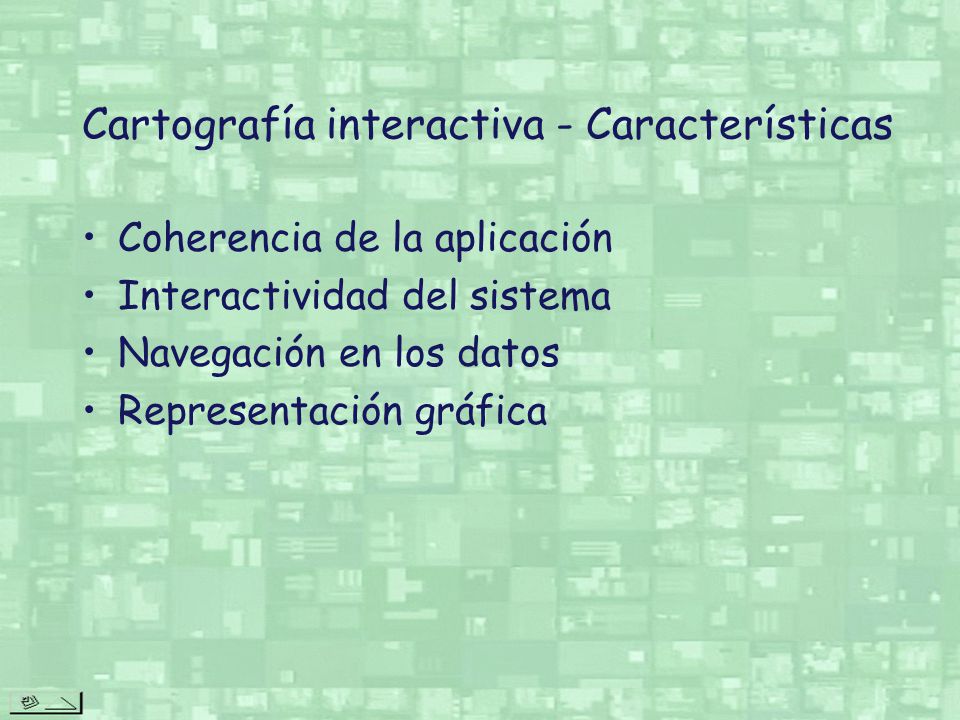

13 Cartografía interactiva - Características Coherencia de la aplicación Interactividad del sistema Navegación en los datos Representación gráfica

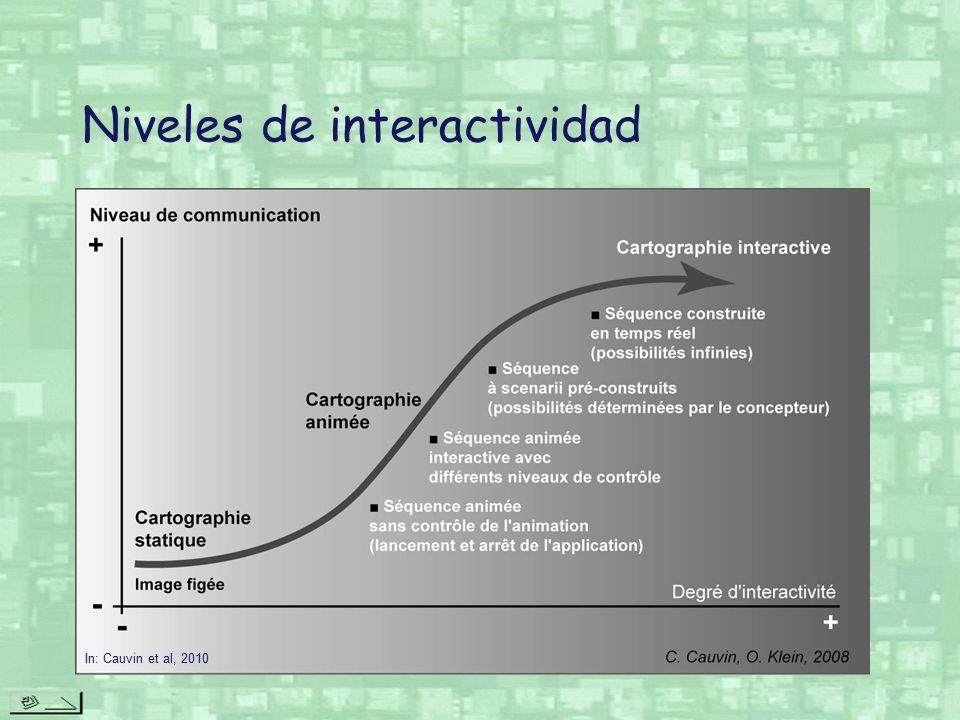

14 Niveles de interactividad In: Cauvin et al, 2010

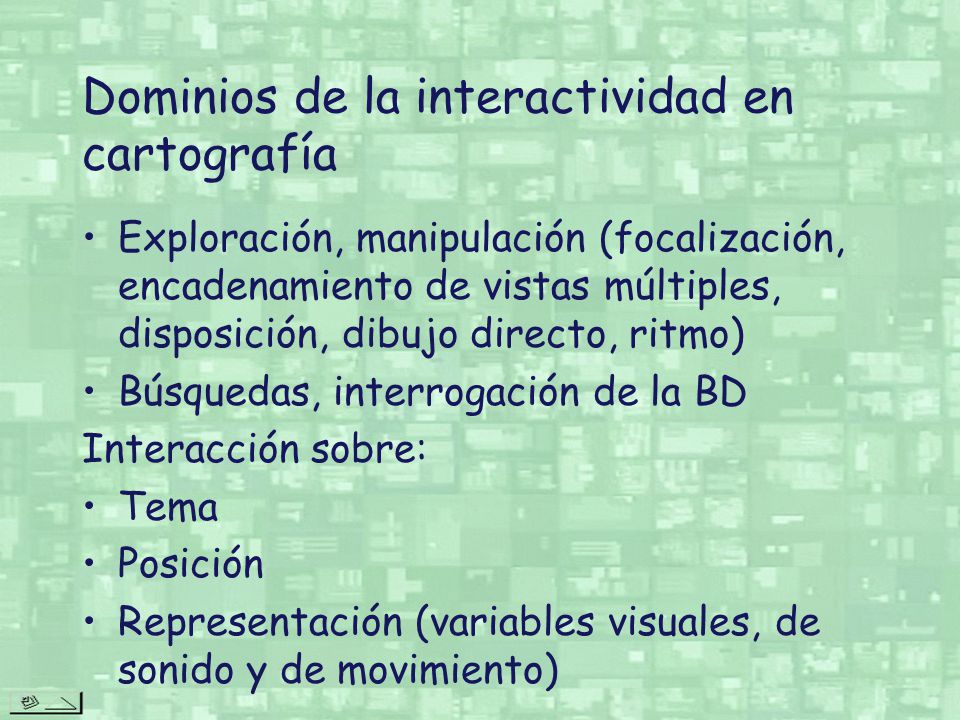

15 Exploración, manipulación (focalización, encadenamiento de vistas múltiples, disposición, dibujo directo, ritmo) Búsquedas, interrogación de la BD Interacción sobre: Tema Posición Representación (variables visuales, de sonido y de movimiento) Dominios de la interactividad en cartografía

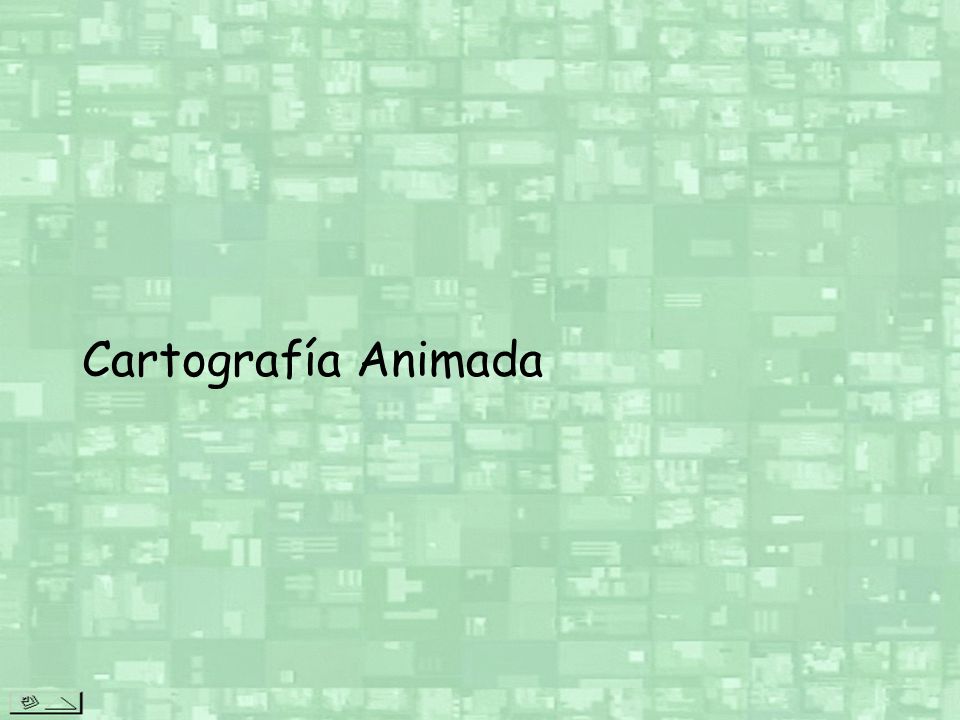

16 Cartografía Animada

17 One’s perceptory system is more attuned to moving stimuli than to static ones [..]. People have special sensors to detect motion (Ormerling, 1995)

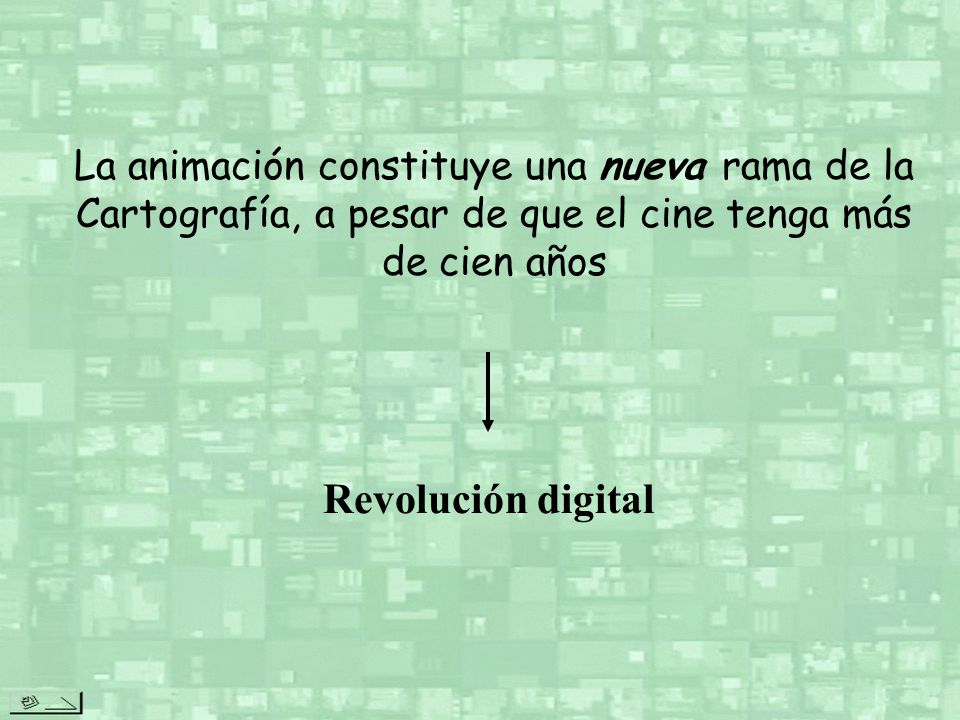

18 La animación constituye una nueva rama de la Cartografía, a pesar de que el cine tenga más de cien años Revolución digital

19 Primer mapa animado

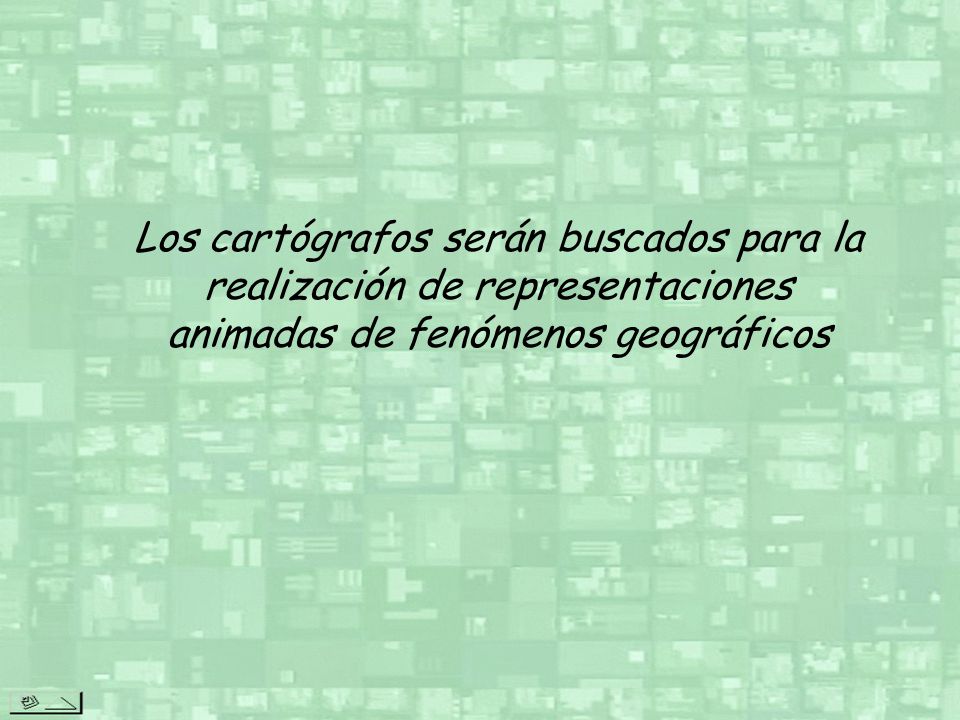

20 Los cartógrafos serán buscados para la realización de representaciones animadas de fenómenos geográficos

21 MacEarchen (1994) define mapa como dynamic interactive spatial information tools Algún tipo de animación es necesario

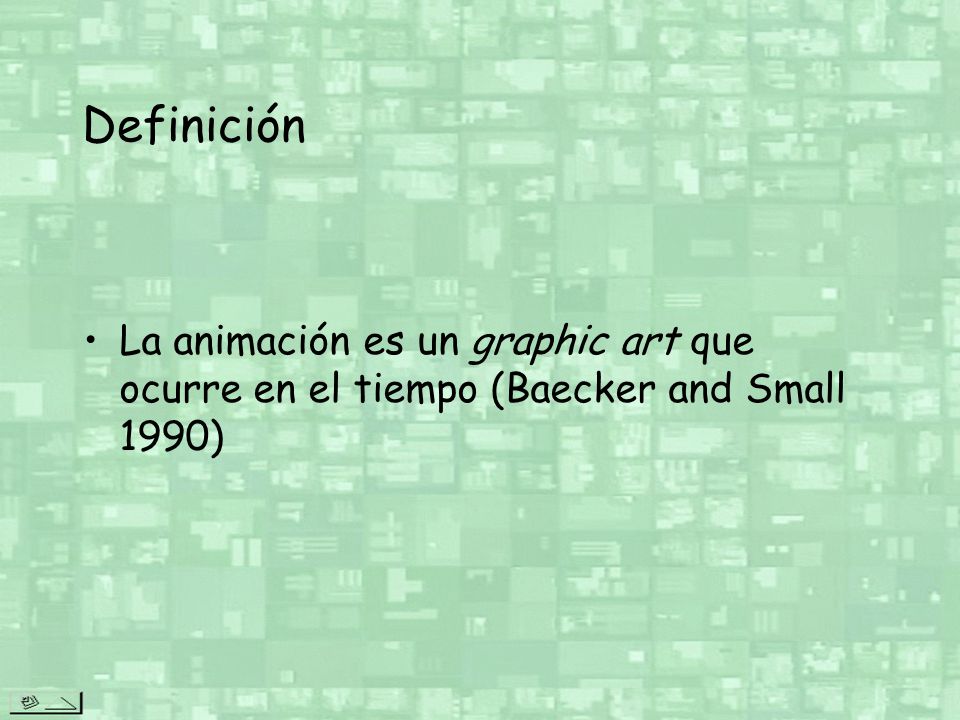

22 Definición La animación es un graphic art que ocurre en el tiempo (Baecker and Small 1990)

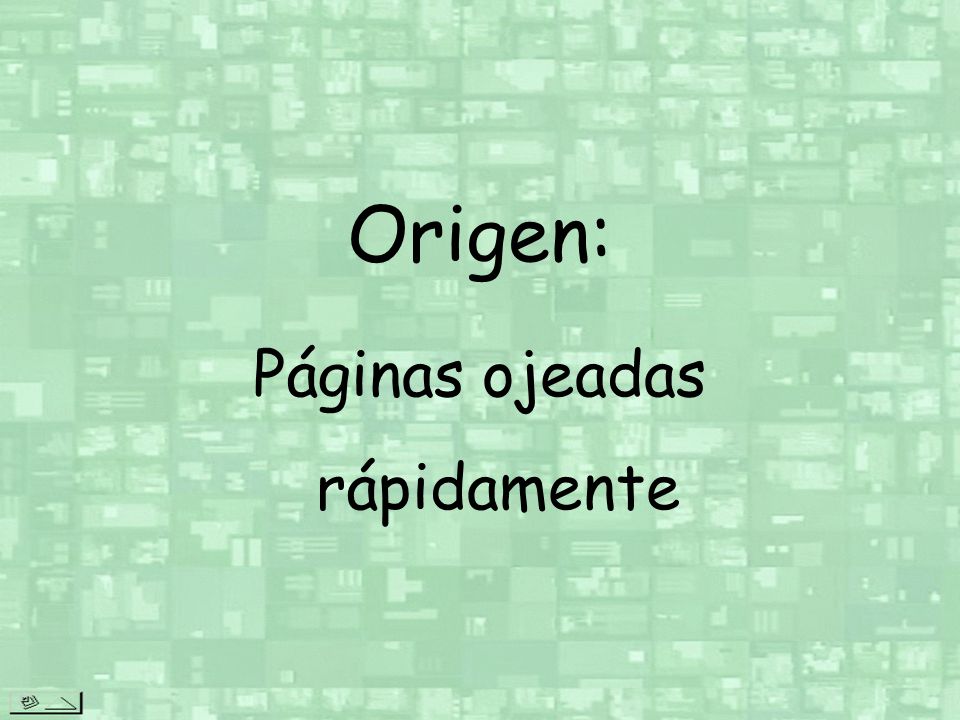

23 Origen: Páginas ojeadas rápidamente

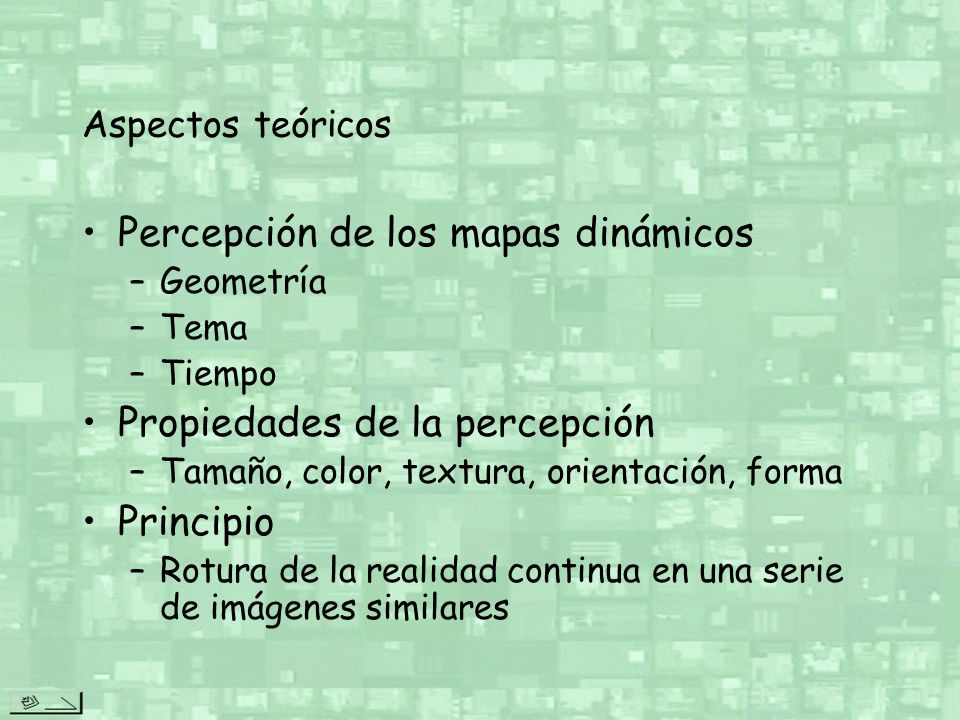

24 Aspectos teóricos Percepción de los mapas dinámicos –Geometría –Tema –Tiempo Propiedades de la percepción –Tamaño, color, textura, orientación, forma Principio –Rotura de la realidad continua en una serie de imágenes similares

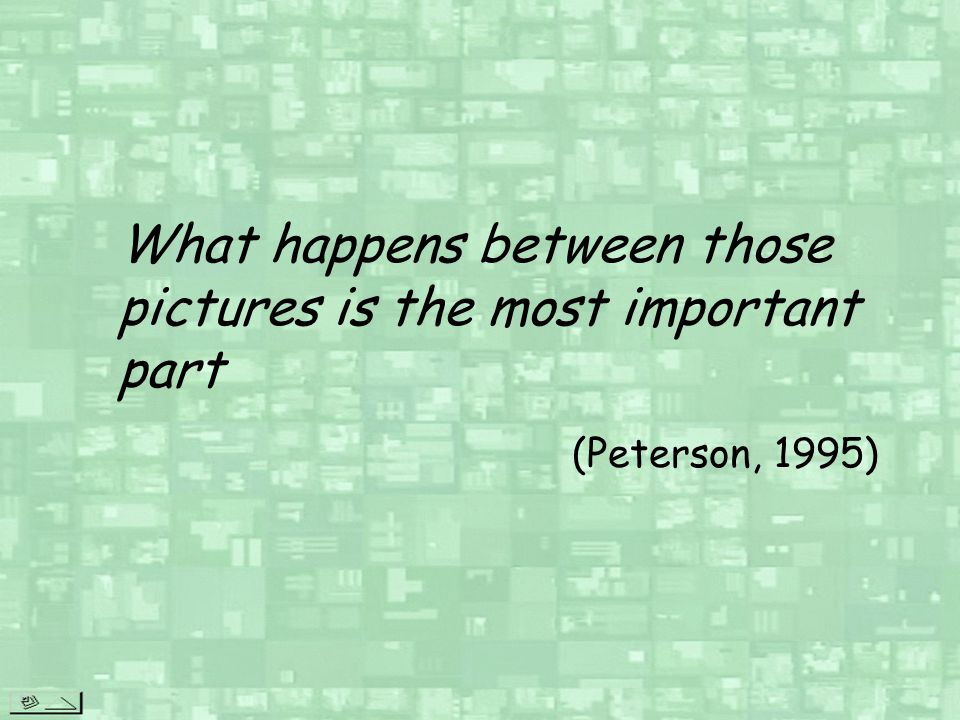

25 What happens between those pictures is the most important part (Peterson, 1995)

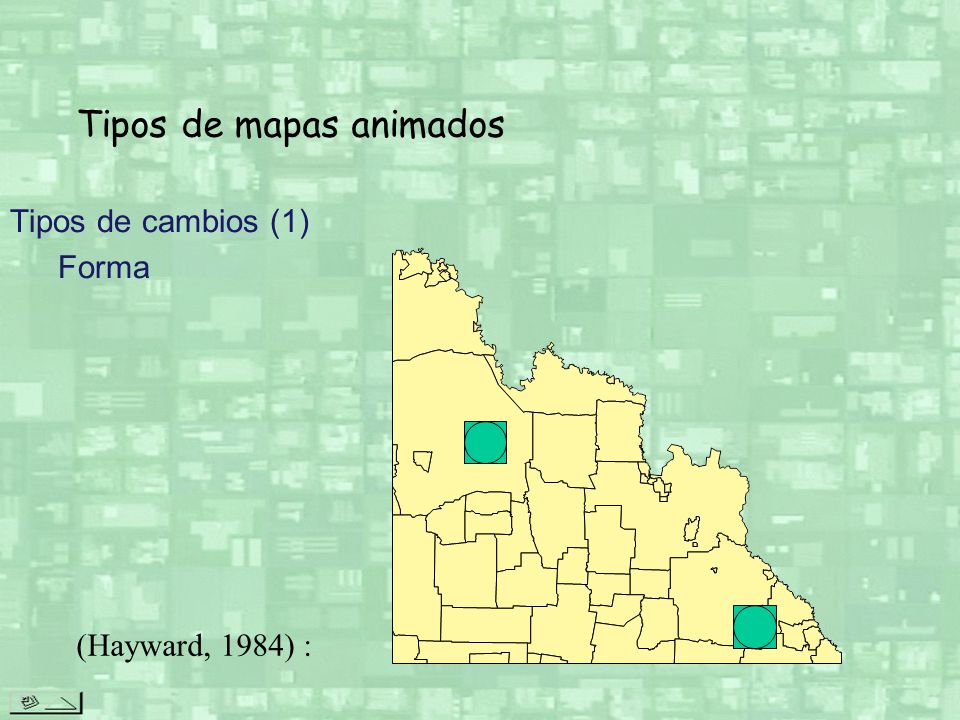

26 Tipos de mapas animados Tipos de cambios (1) Forma (Hayward, 1984) :

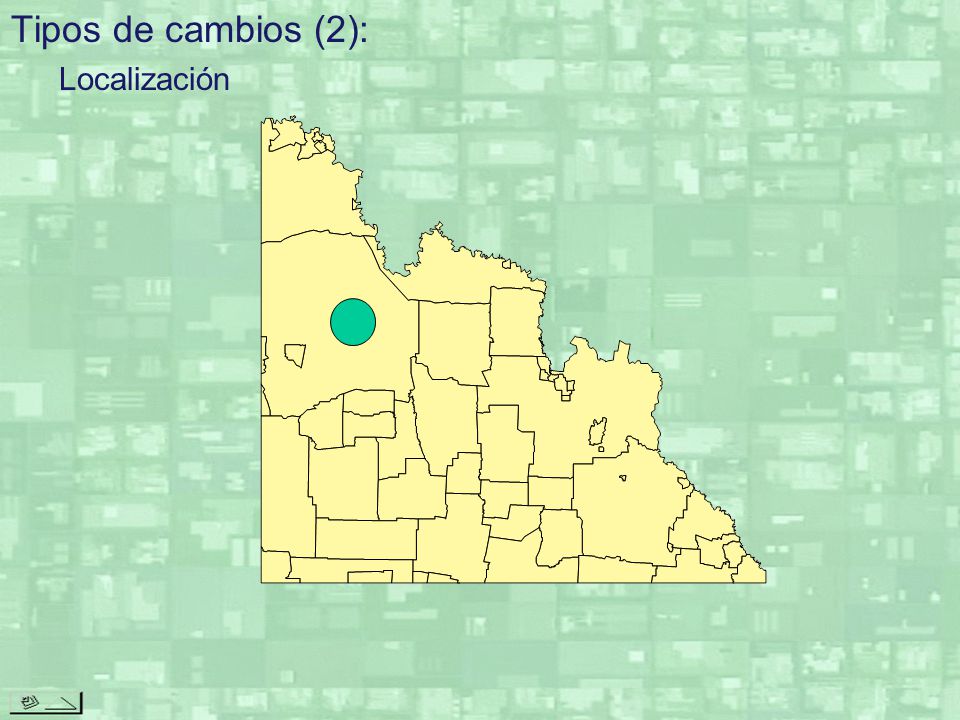

27 Tipos de cambios (2): Localización

28 Tipos de cambios (3): – Valor

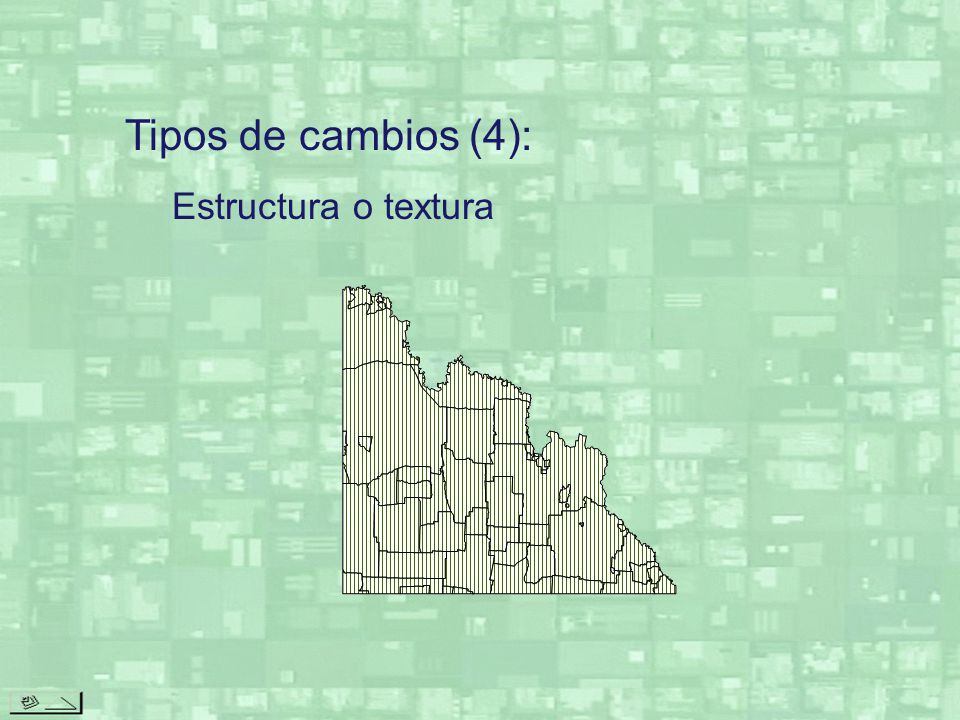

29 Tipos de cambios (4): Estructura o textura

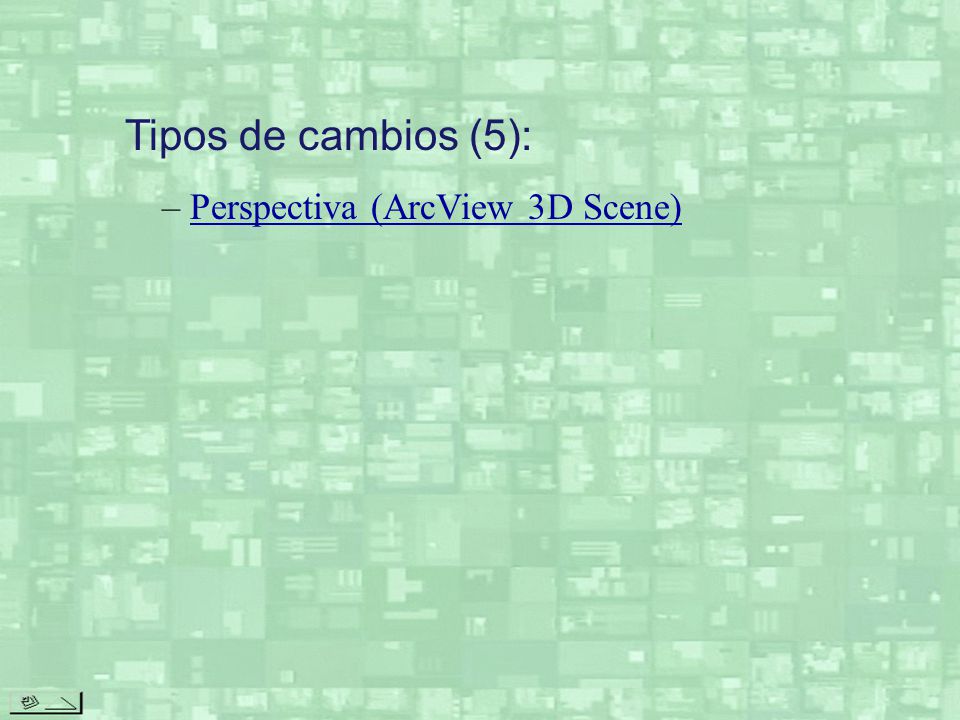

30 Tipos de cambios (5): – Perspectiva (ArcView 3D Scene)Perspectiva (ArcView 3D Scene)

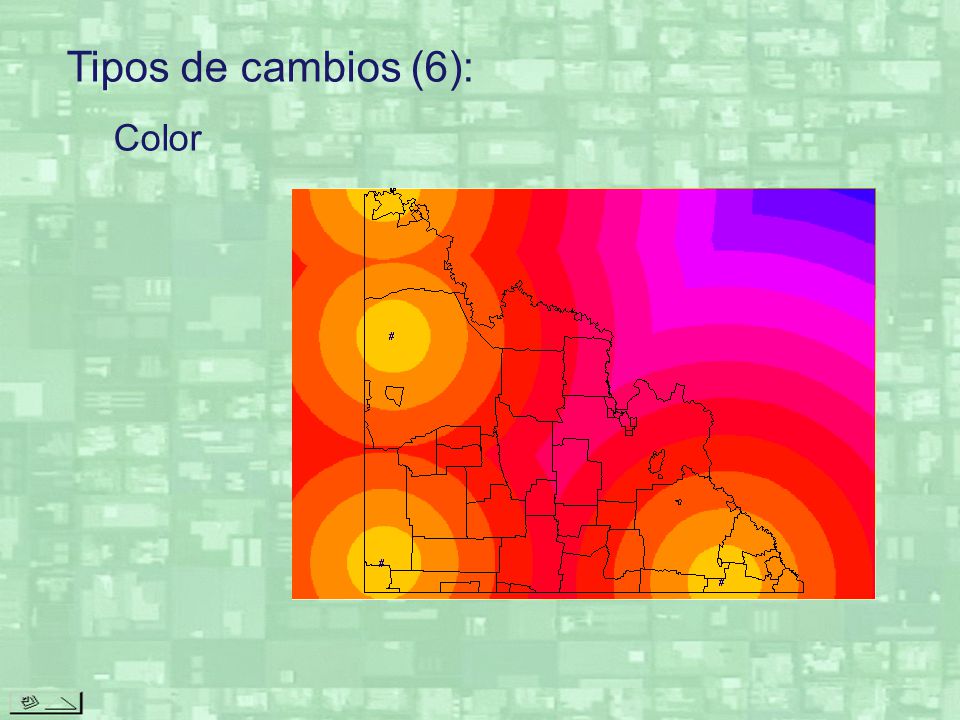

31 Tipos de cambios (6): Color

32 Tipos de cambios (7): Tamaño

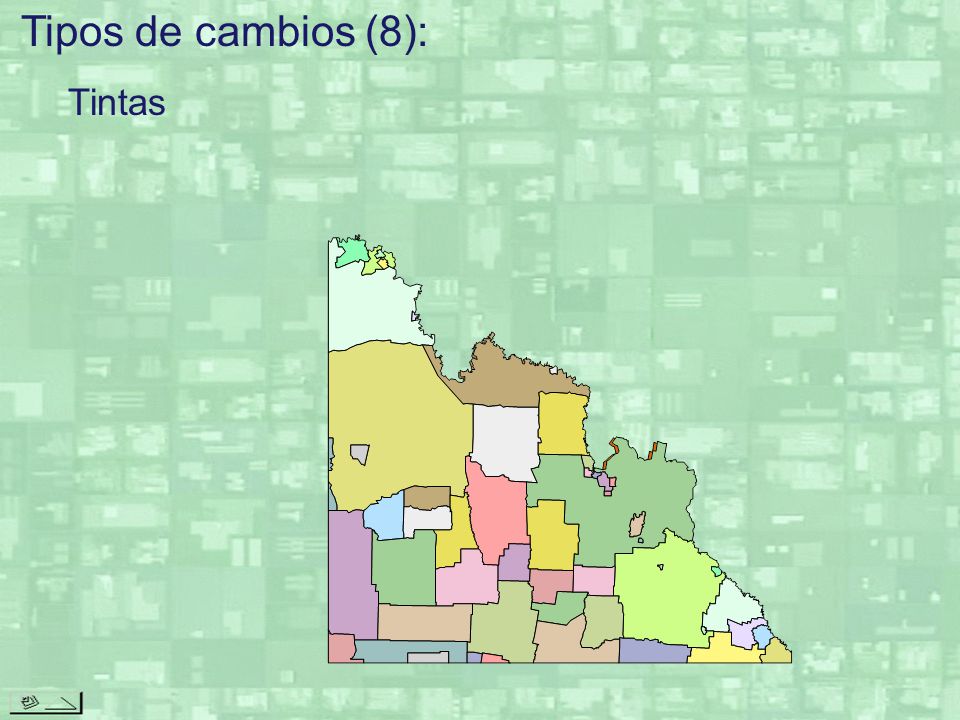

33 Tipos de cambios (8): Tintas

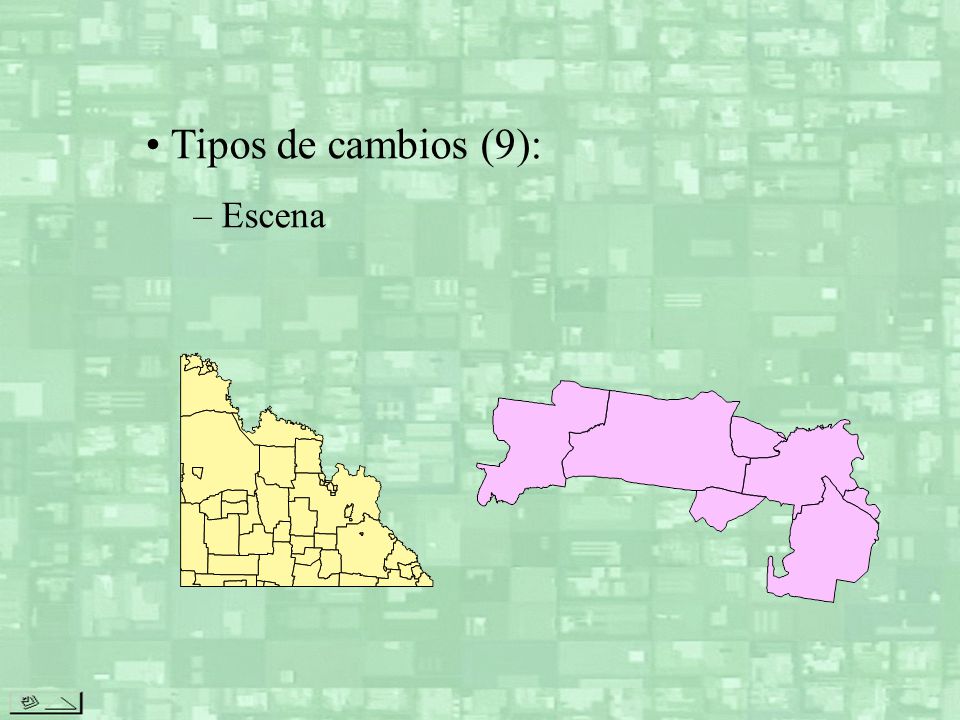

34 Tipos de cambios (9): – Escena

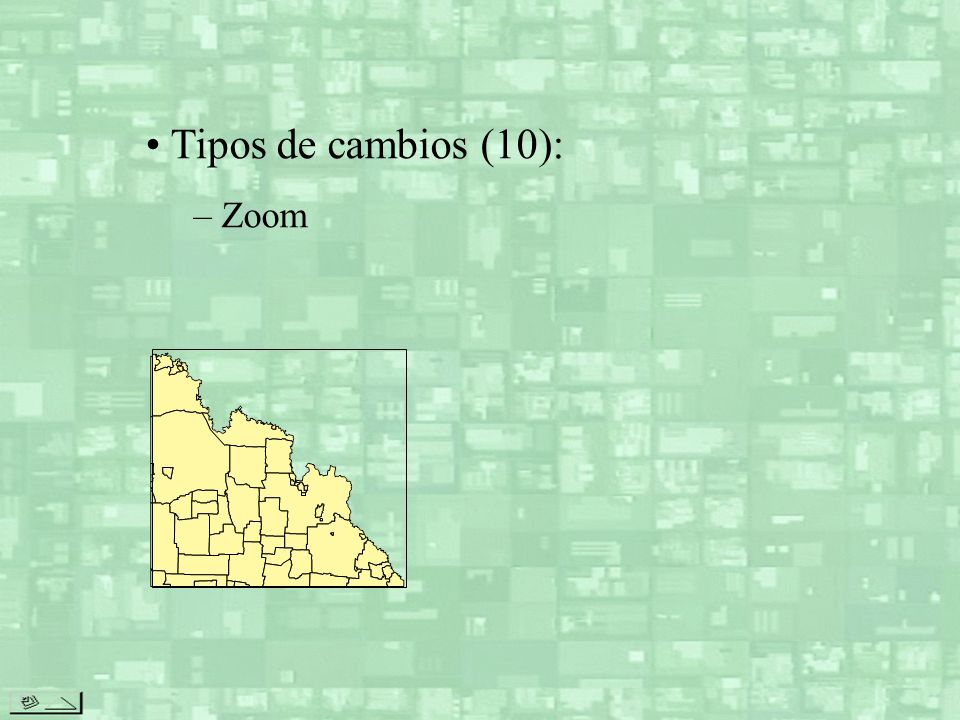

35 Tipos de cambios (10): – Zoom

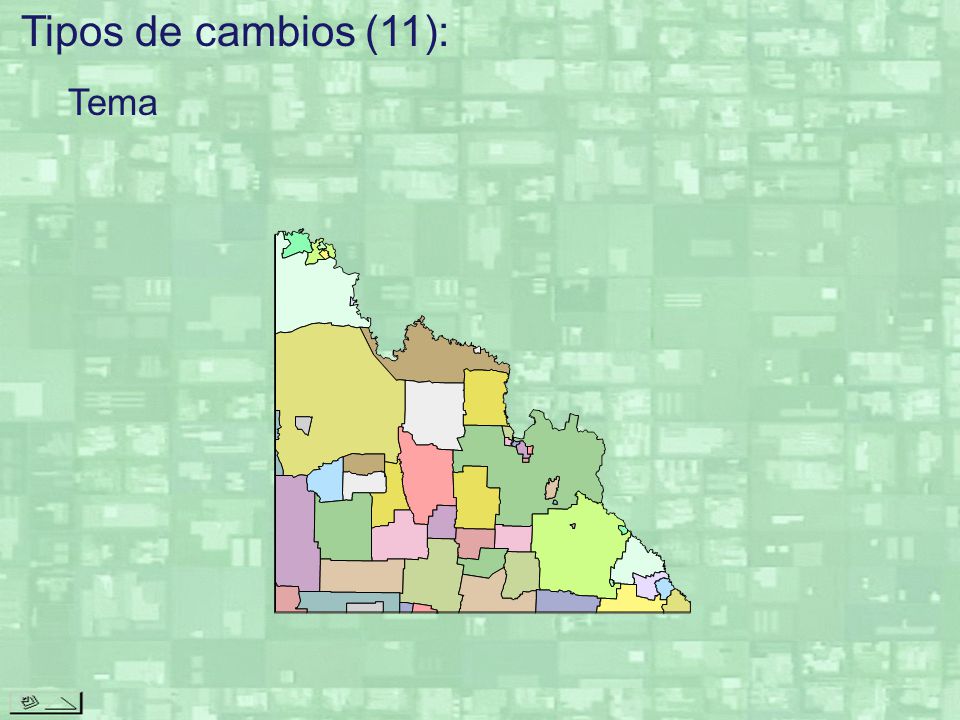

36 Tipos de cambios (11): Tema

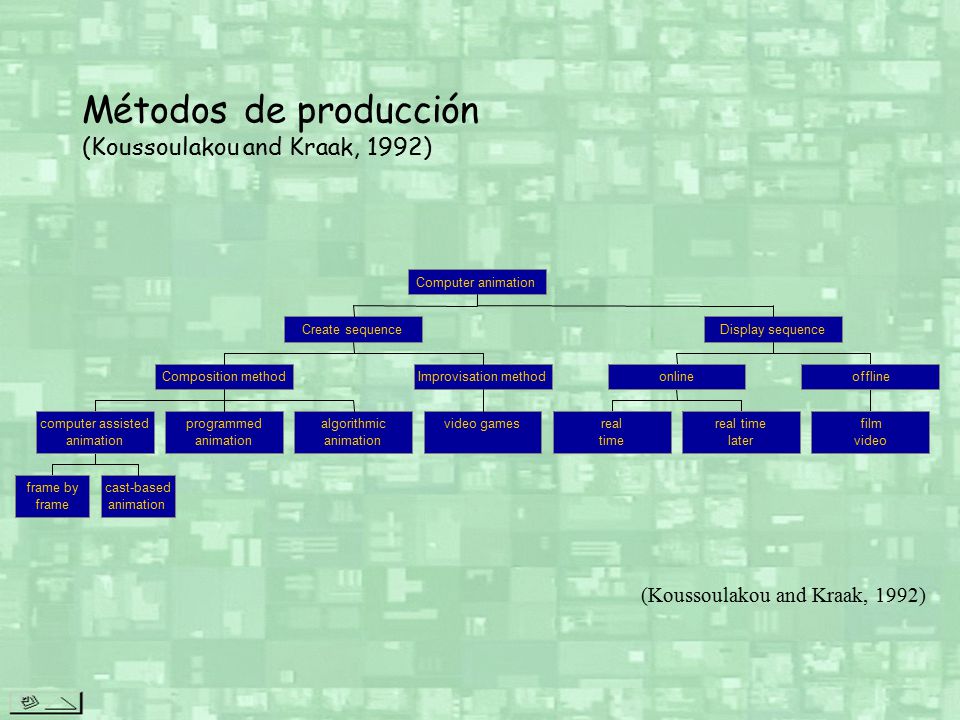

37 frame by frame cast-based animation computer assisted animation programmed animation algorithmic animation Composition method video games Improvisation method Create sequence real time real time later online film video offline Display sequence Computer animation (Koussoulakou and Kraak, 1992) Métodos de producción (Koussoulakou and Kraak, 1992)

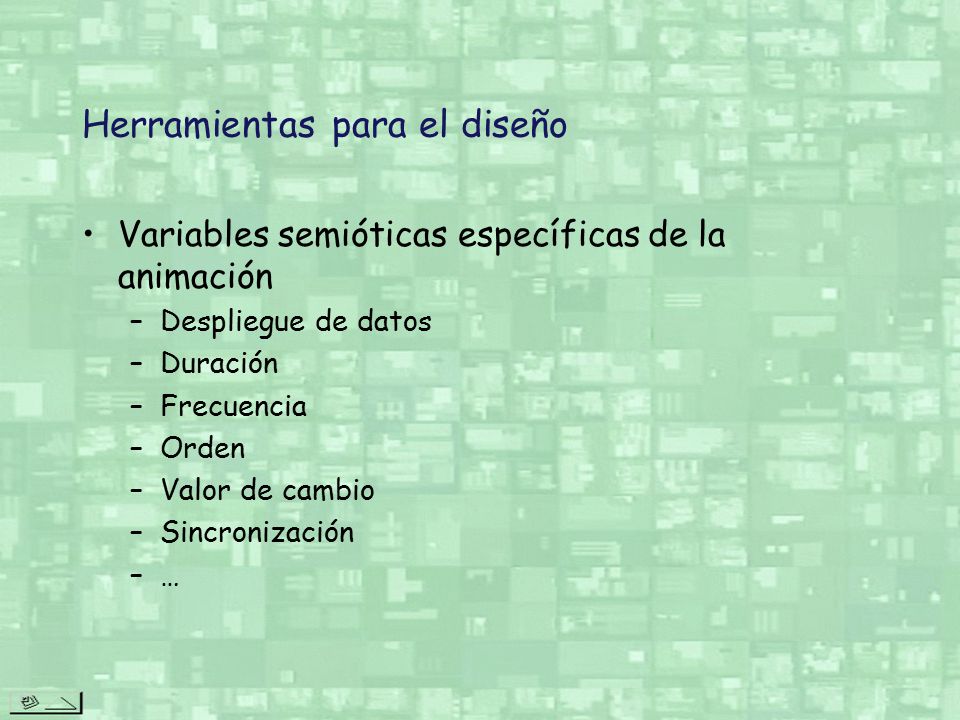

38 Herramientas para el diseño Variables semióticas específicas de la animación –Despliegue de datos –Duración –Frecuencia –Orden –Valor de cambio –Sincronización –…

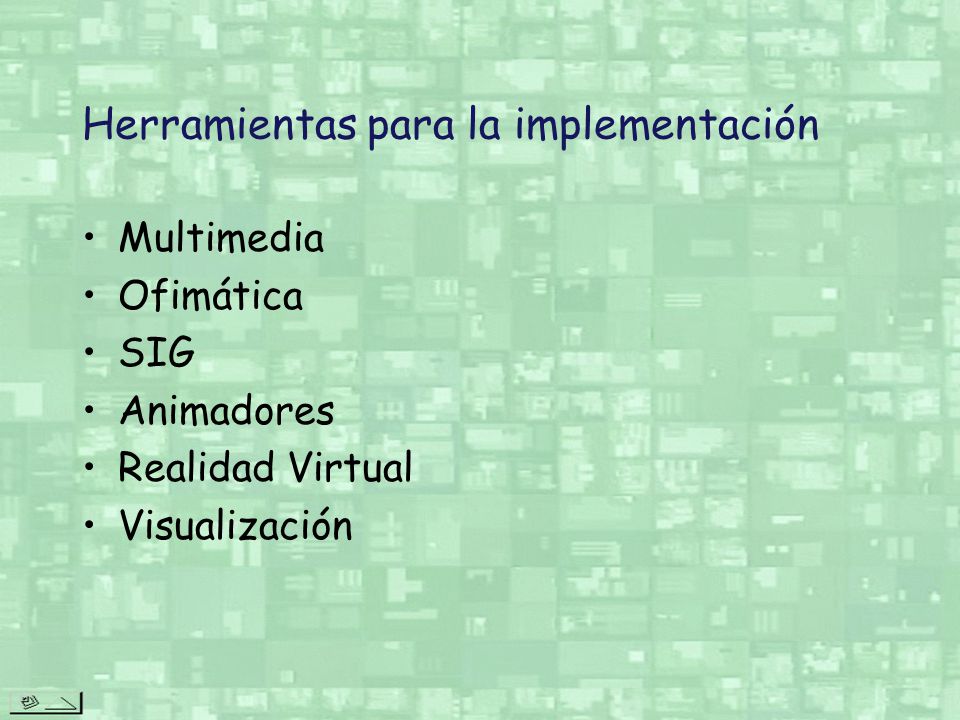

39 Herramientas para la implementación Multimedia Ofimática SIG Animadores Realidad Virtual Visualización

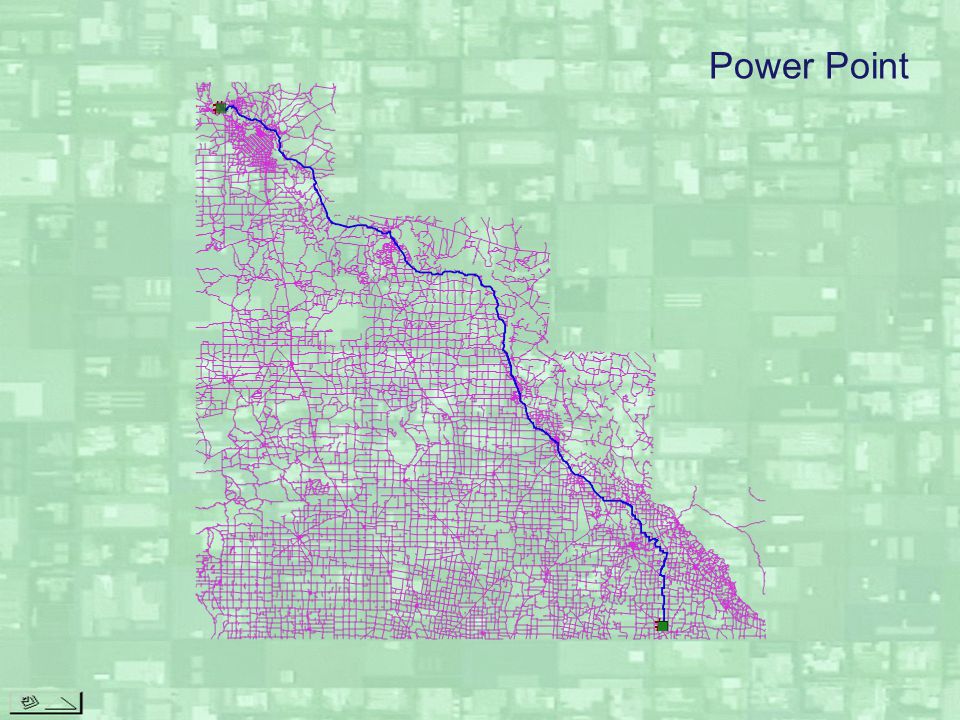

40 Power Point

41 Final Year Projects from Univ. of Bochum

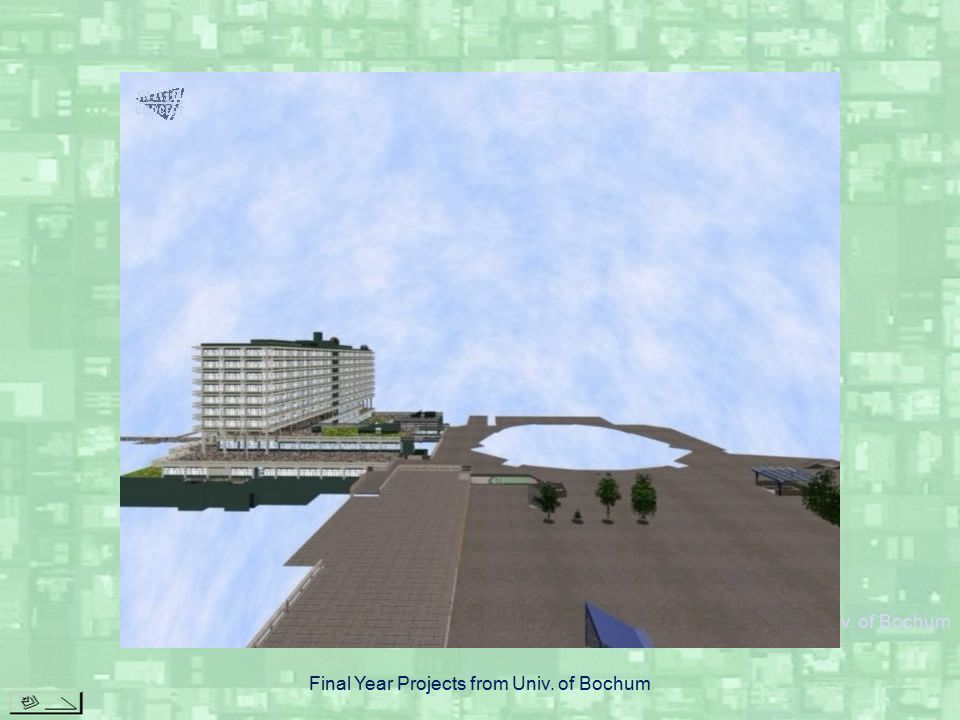

42

43

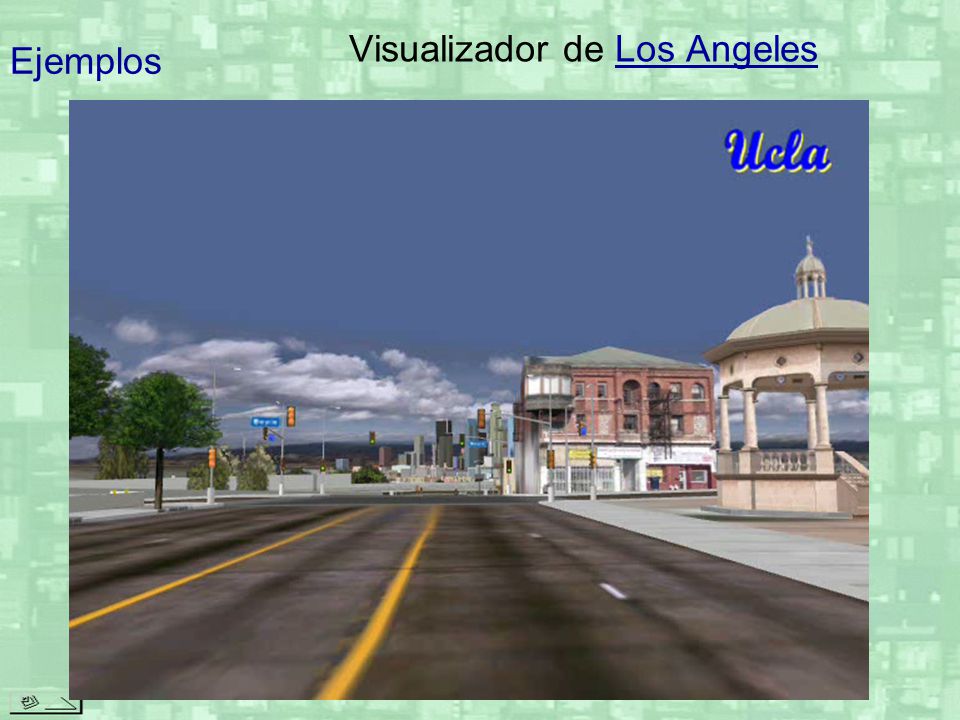

44 Ejemplos Visualizador de Los AngelesLos Angeles

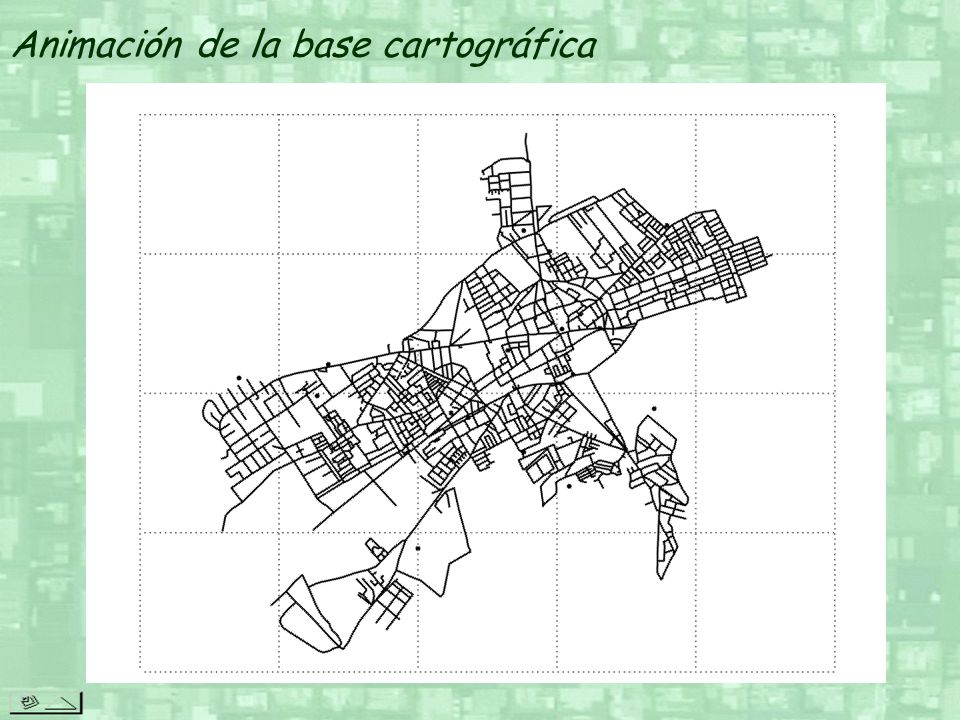

45 Animación de la base cartográfica Escobar, 1997

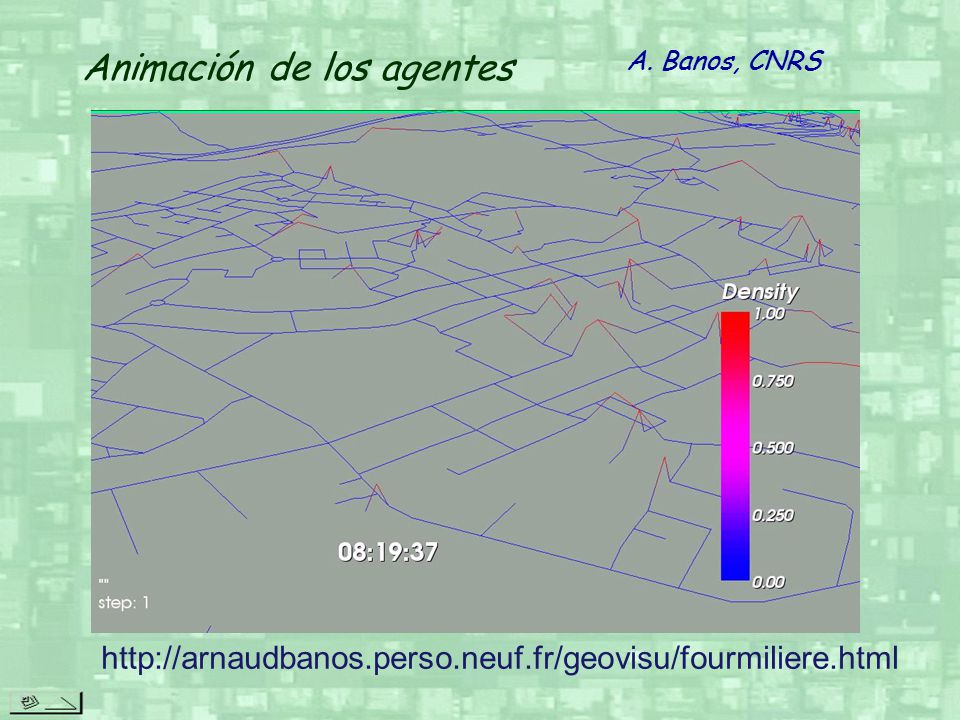

46 Animación de los agentes A. Banos, CNRS http://arnaudbanos.perso.neuf.fr/geovisu/fourmiliere.html

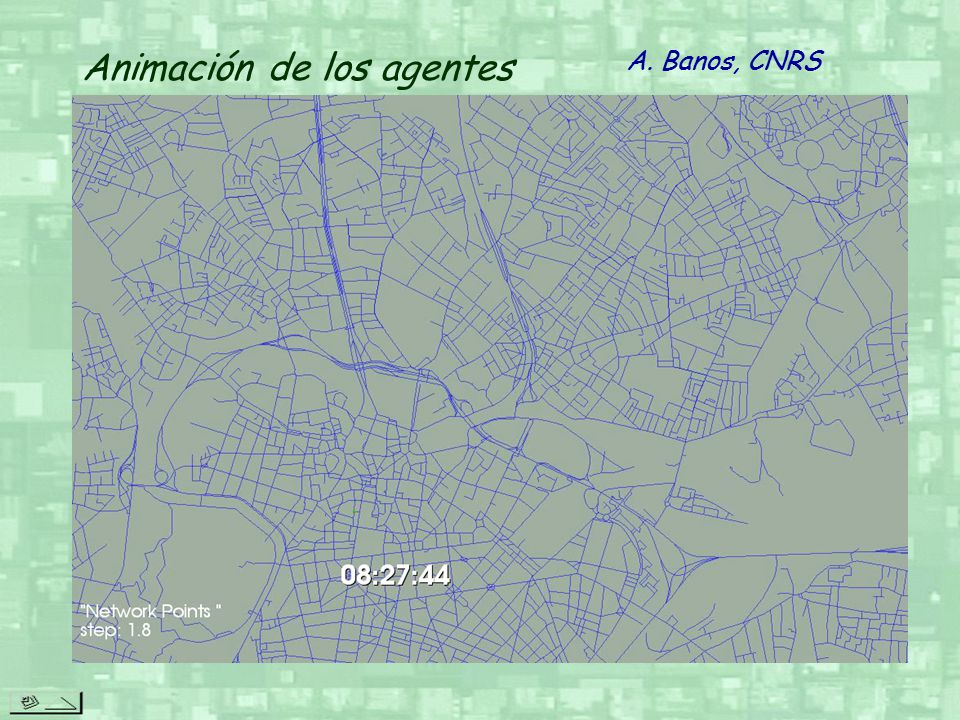

47 Animación de los agentes A. Banos, CNRS

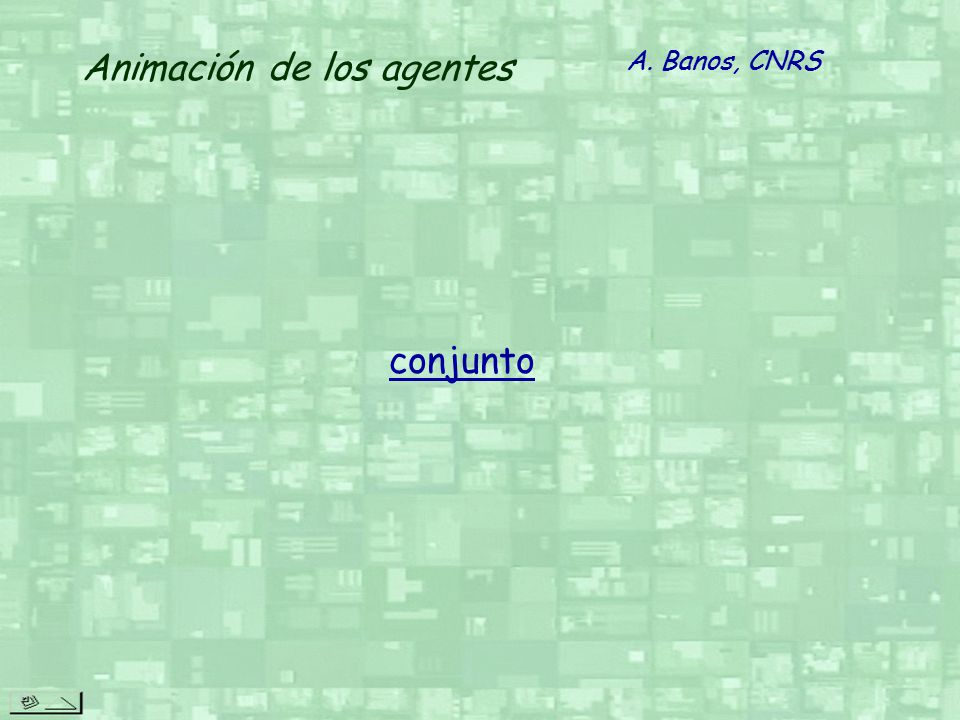

48 conjunto Animación de los agentes A. Banos, CNRS

49 Multimedia - Animación

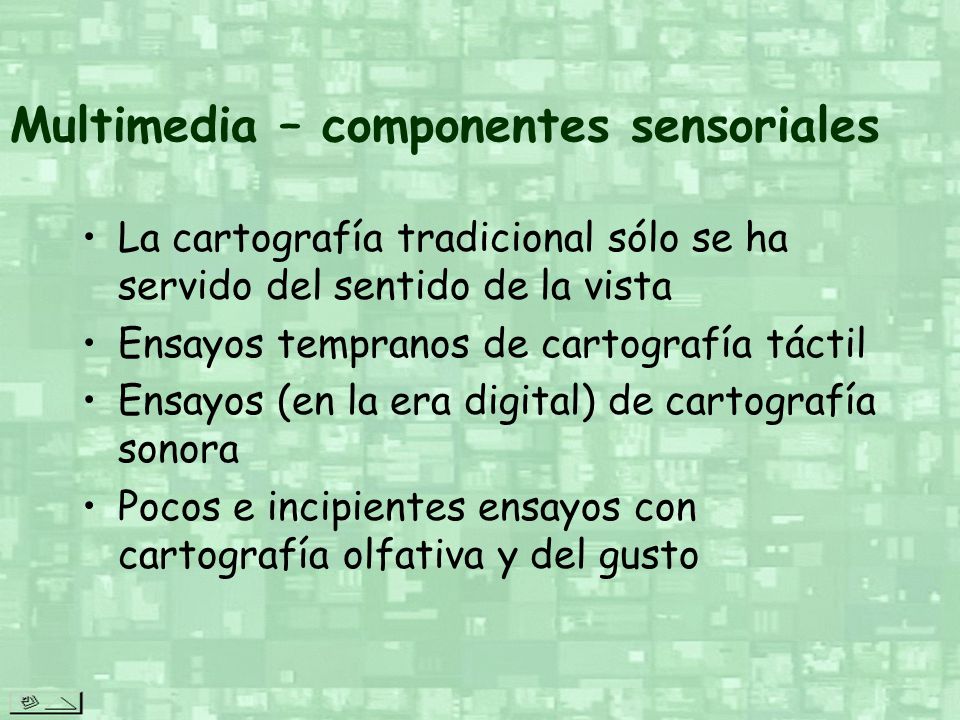

50 Multimedia – componentes sensoriales La cartografía tradicional sólo se ha servido del sentido de la vista Ensayos tempranos de cartografía táctil Ensayos (en la era digital) de cartografía sonora Pocos e incipientes ensayos con cartografía olfativa y del gusto

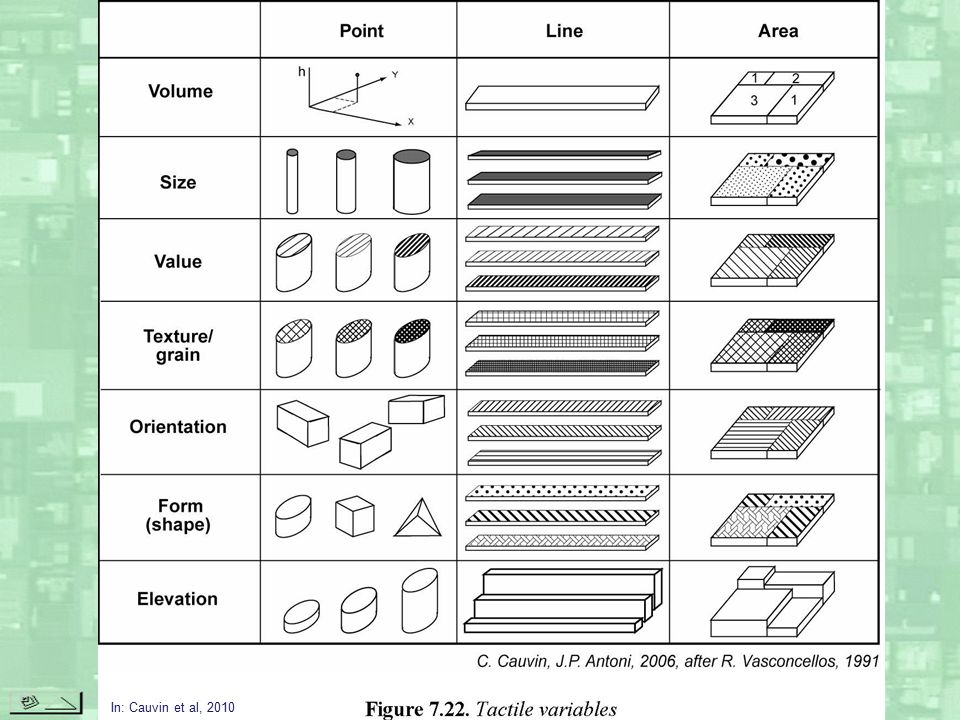

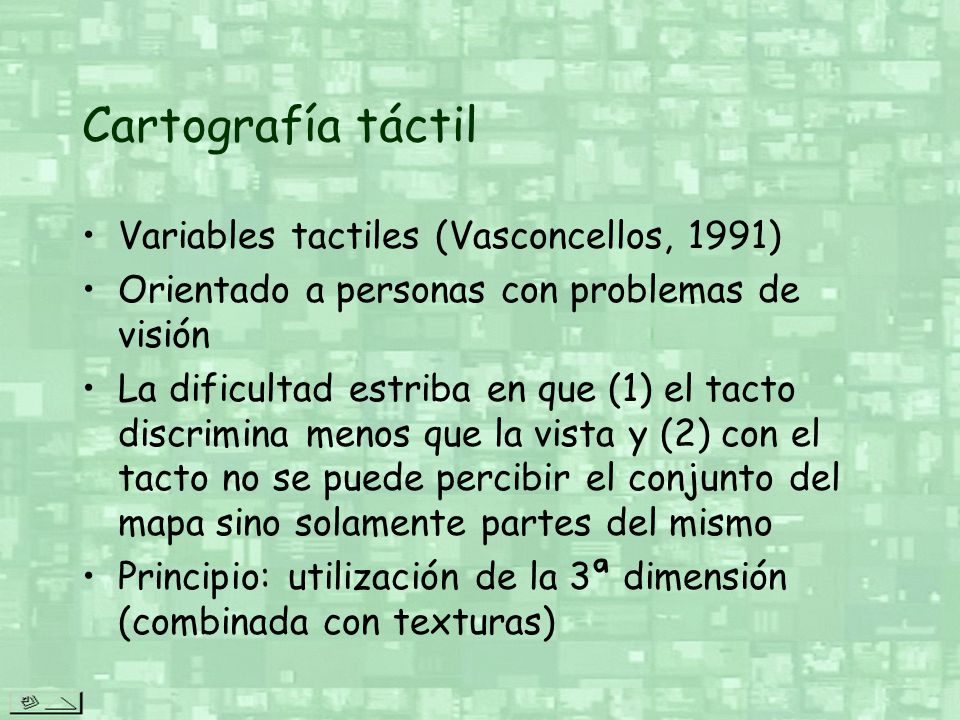

51 Cartografía táctil Variables tactiles (Vasconcellos, 1991) Orientado a personas con problemas de visión La dificultad estriba en que (1) el tacto discrimina menos que la vista y (2) con el tacto no se puede percibir el conjunto del mapa sino solamente partes del mismo Principio: utilización de la 3ª dimensión (combinada con texturas)

52 In: Cauvin et al, 2010

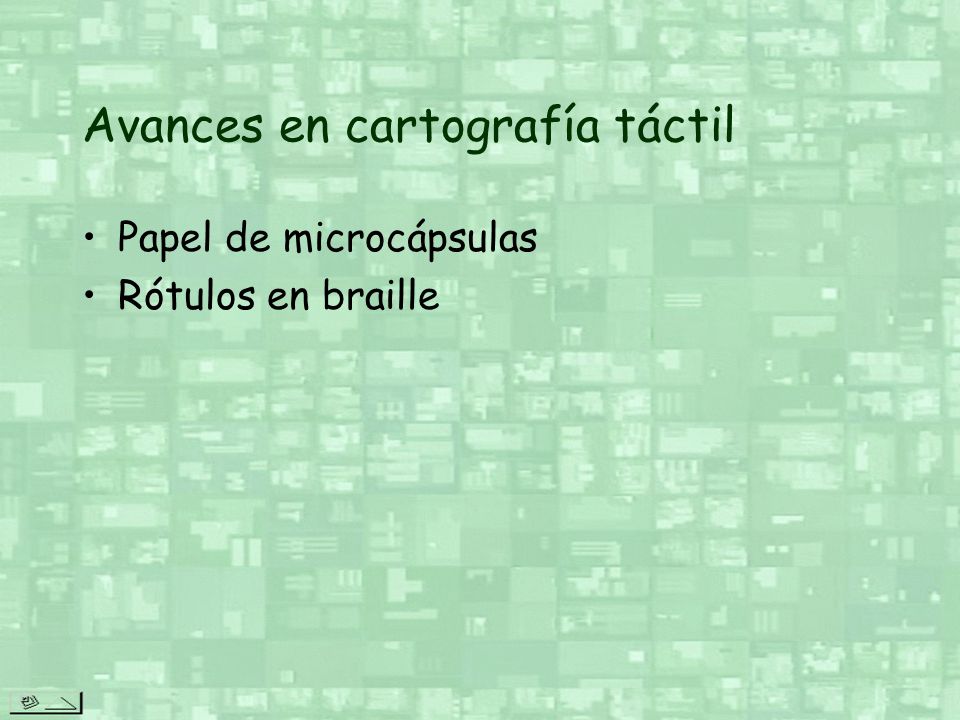

53 Avances en cartografía táctil Papel de microcápsulas Rótulos en braille

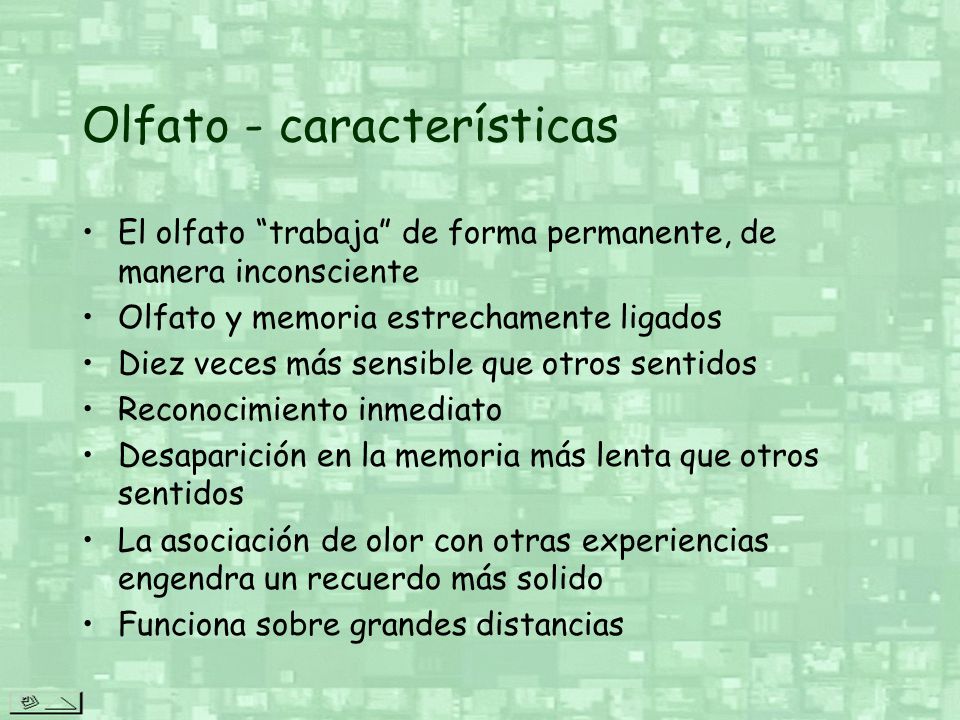

54 Olfato - características El olfato “trabaja” de forma permanente, de manera inconsciente Olfato y memoria estrechamente ligados Diez veces más sensible que otros sentidos Reconocimiento inmediato Desaparición en la memoria más lenta que otros sentidos La asociación de olor con otras experiencias engendra un recuerdo más solido Funciona sobre grandes distancias

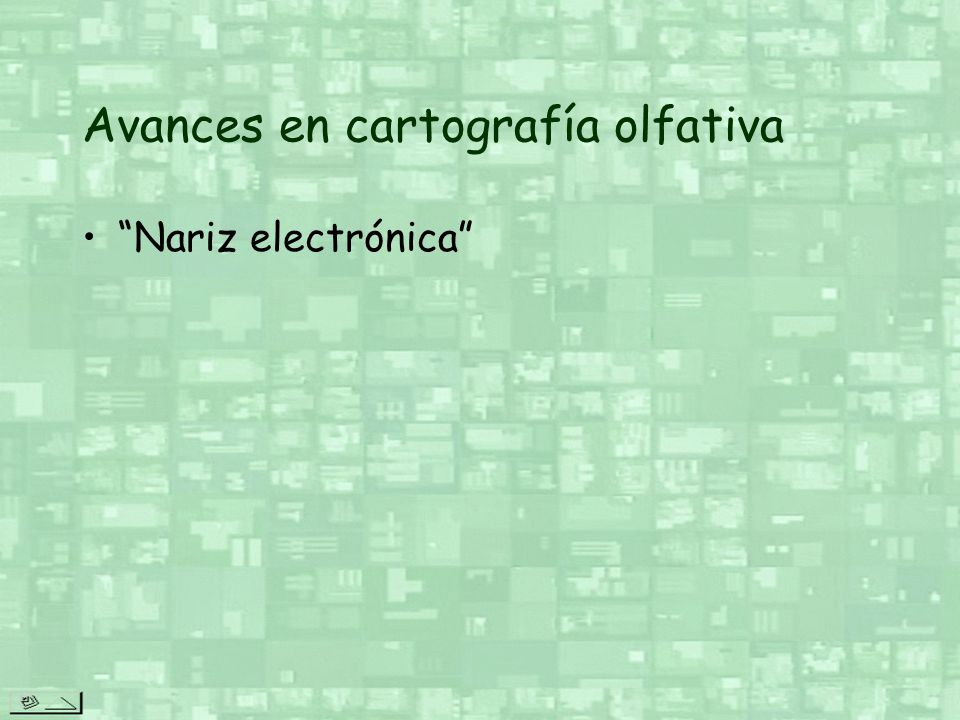

55 Avances en cartografía olfativa “Nariz electrónica”

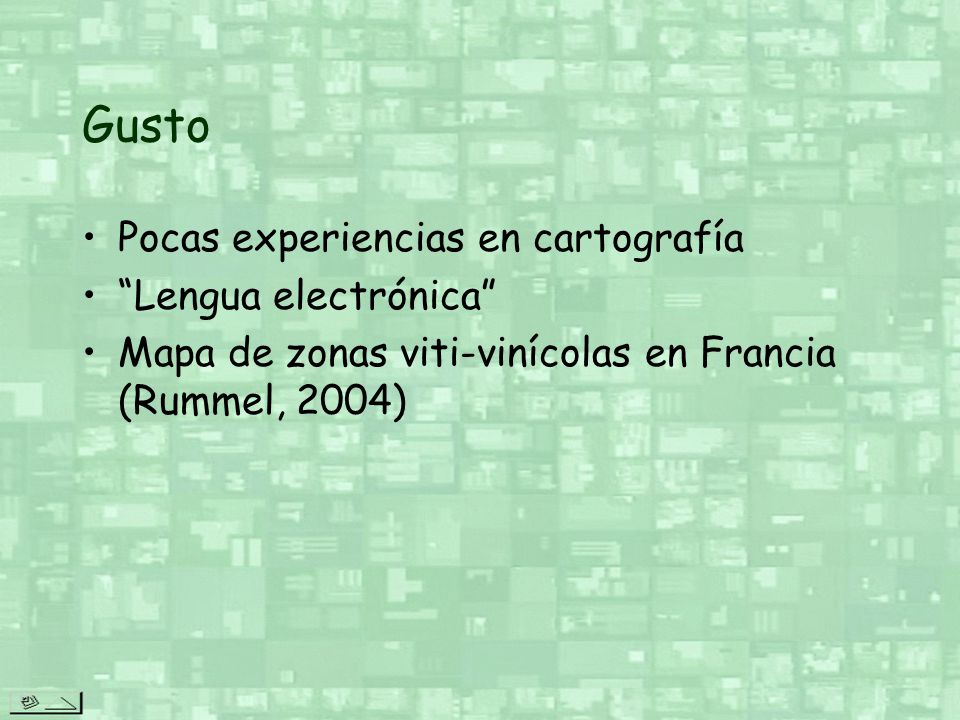

56 Gusto Pocas experiencias en cartografía “Lengua electrónica” Mapa de zonas viti-vinícolas en Francia (Rummel, 2004)

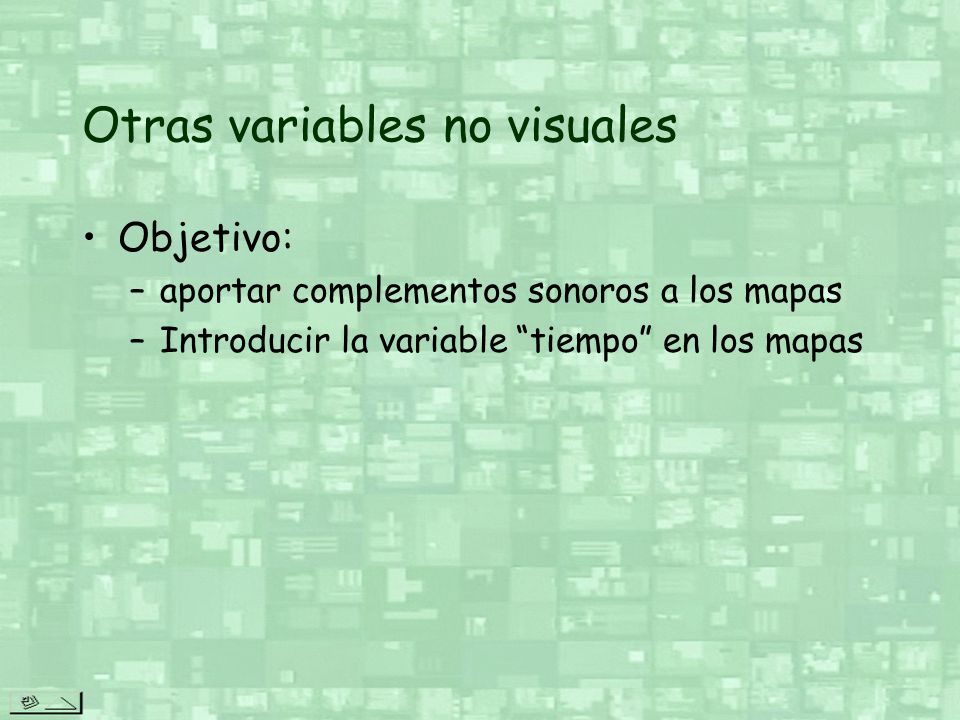

57 Otras variables no visuales Objetivo: –aportar complementos sonoros a los mapas –Introducir la variable “tiempo” en los mapas

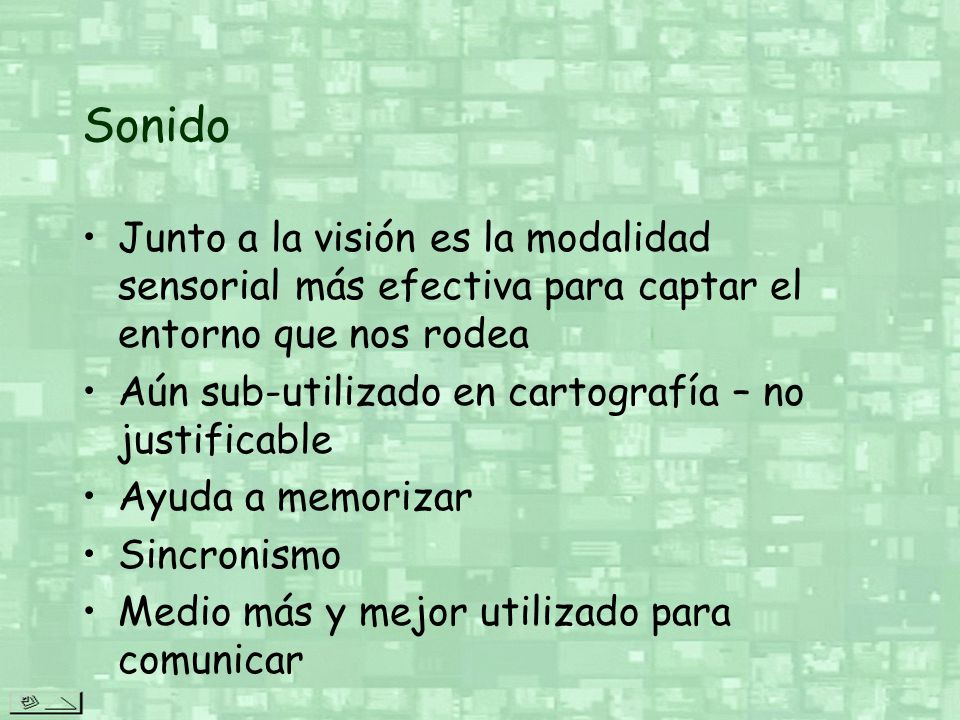

58 Sonido Junto a la visión es la modalidad sensorial más efectiva para captar el entorno que nos rodea Aún sub-utilizado en cartografía – no justificable Ayuda a memorizar Sincronismo Medio más y mejor utilizado para comunicar

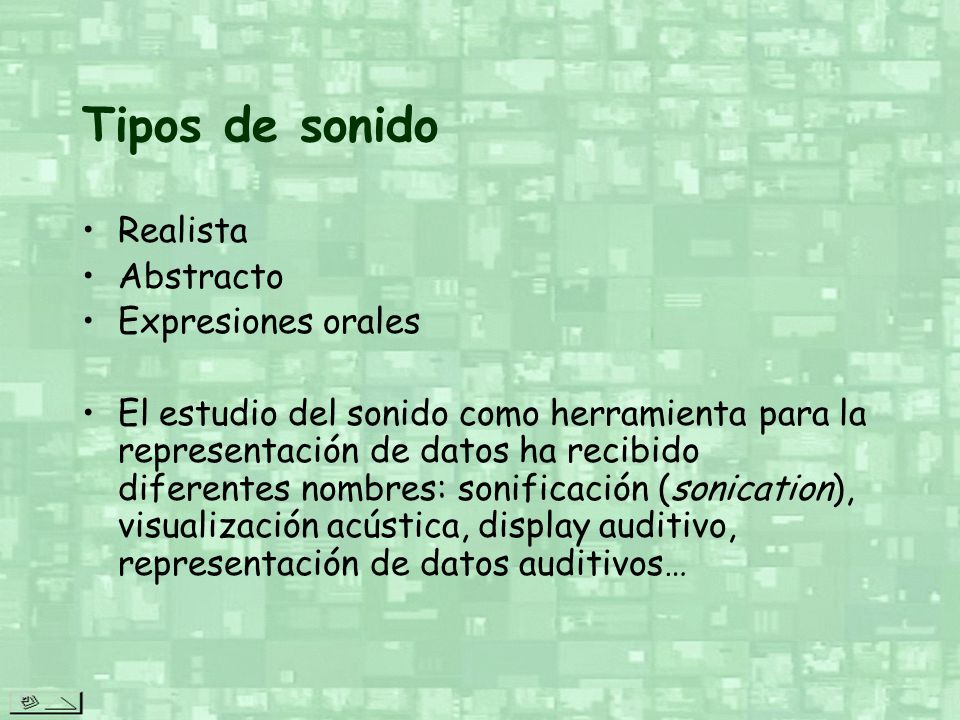

59 Tipos de sonido Realista Abstracto Expresiones orales El estudio del sonido como herramienta para la representación de datos ha recibido diferentes nombres: sonificación (sonication), visualización acústica, display auditivo, representación de datos auditivos…

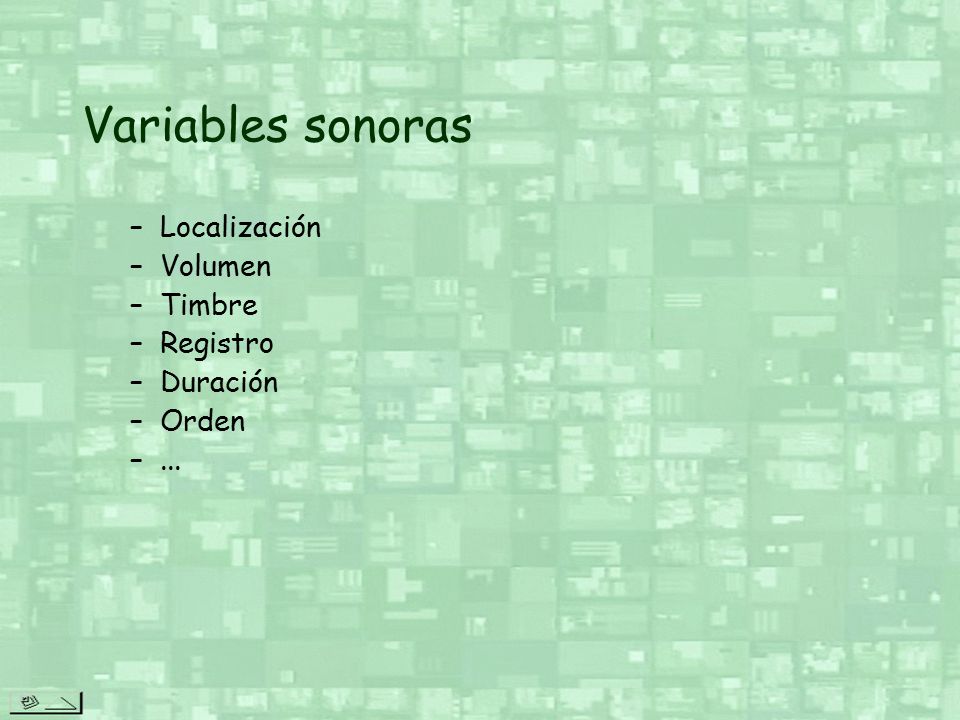

60 Variables sonoras –Localización –Volumen –Timbre –Registro –Duración –Orden –...

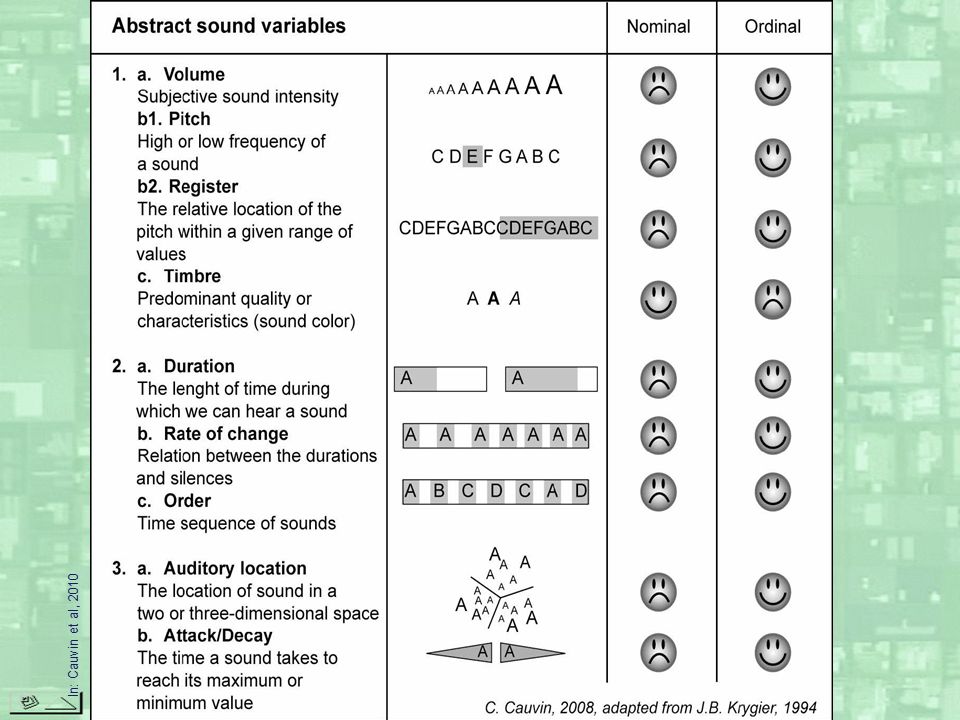

61 In: Cauvin et al, 2010

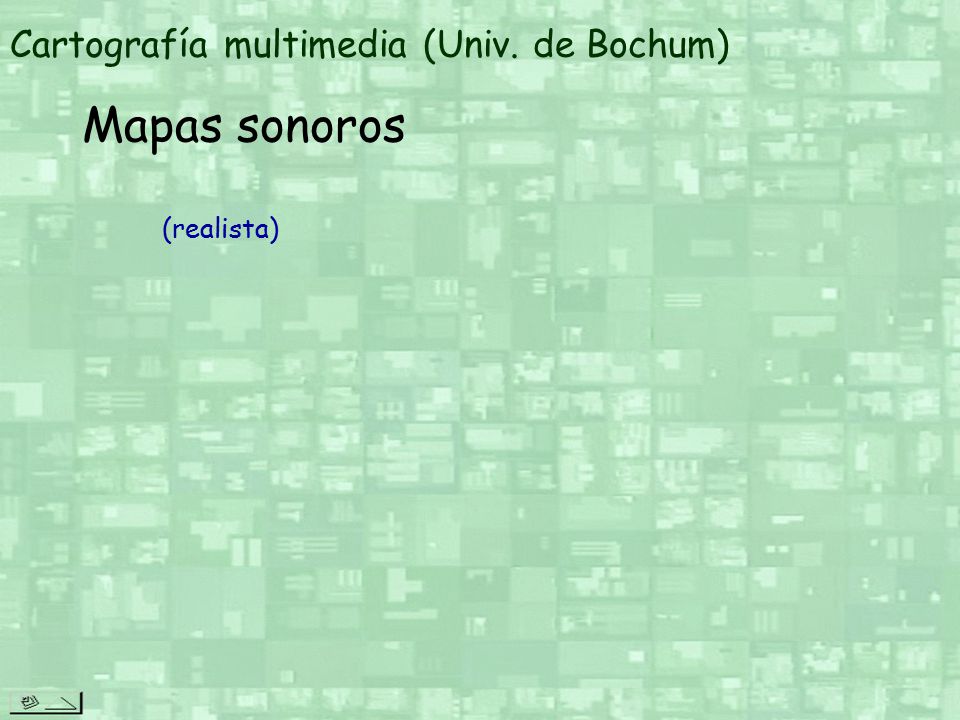

62 Mapas sonoros Cartografía multimedia (Univ. de Bochum) (realista)

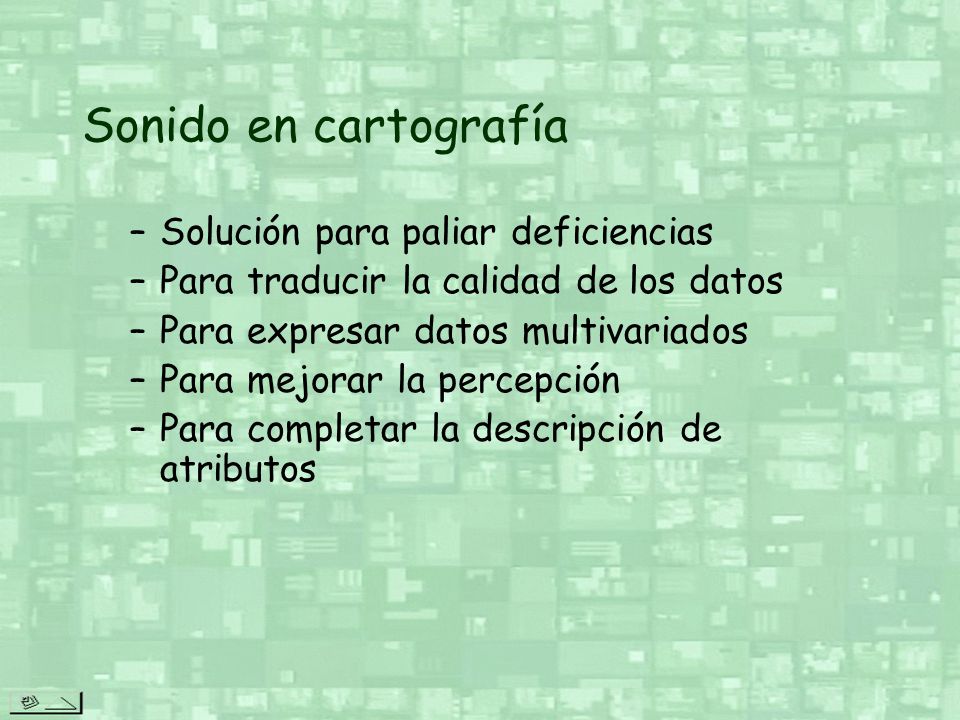

63 Sonido en cartografía –Solución para paliar deficiencias –Para traducir la calidad de los datos –Para expresar datos multivariados –Para mejorar la percepción –Para completar la descripción de atributos
