Capitulo 1.4 Cisco Networking Identificación de los nombres, los propósitos y las características de los componentes internos.

Presentación del tema: "Capitulo 1.4 Cisco Networking Identificación de los nombres, los propósitos y las características de los componentes internos."— Transcripción de la presentación:

1 Capitulo 1.4 Cisco Networking Identificación de los nombres, los propósitos y las características de los componentes internos

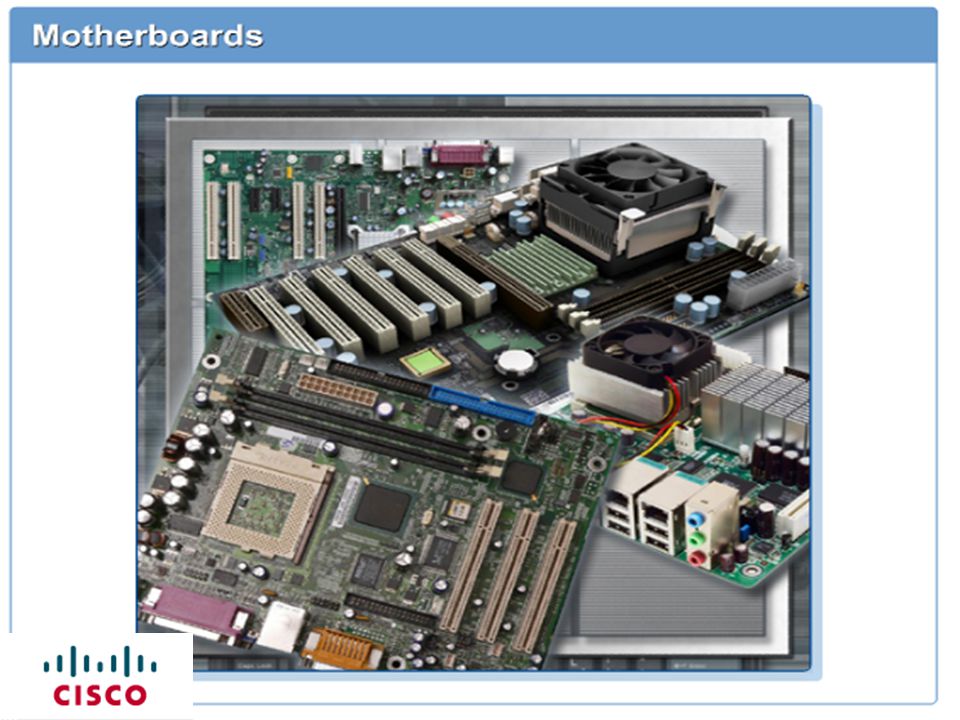

2

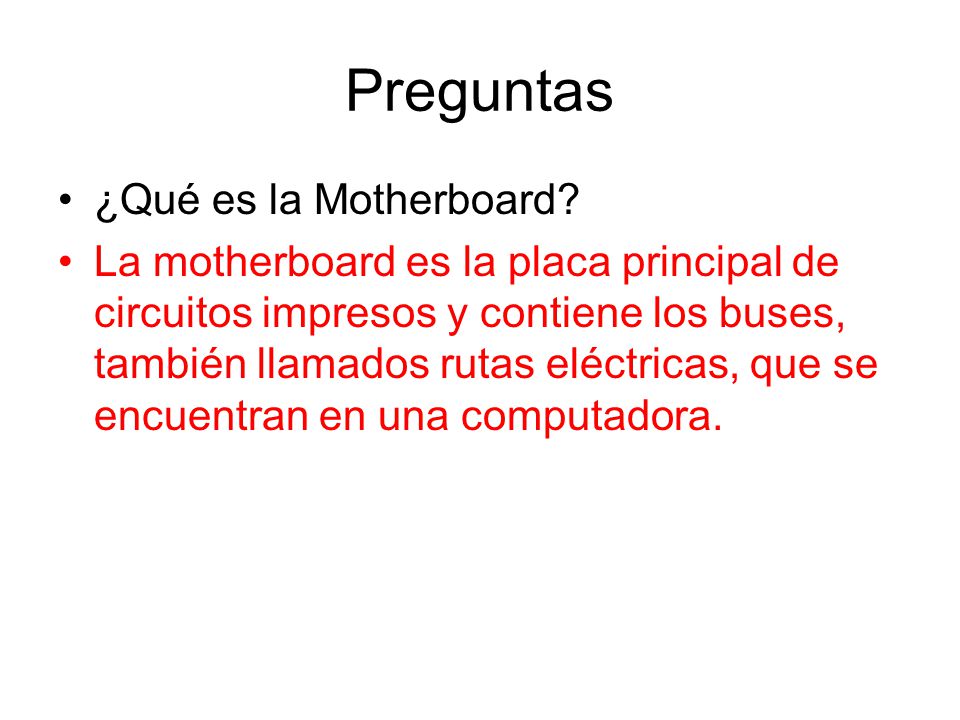

3 Preguntas ¿Qué es la Motherboard? La motherboard es la placa principal de circuitos impresos y contiene los buses, también llamados rutas eléctricas, que se encuentran en una computadora.

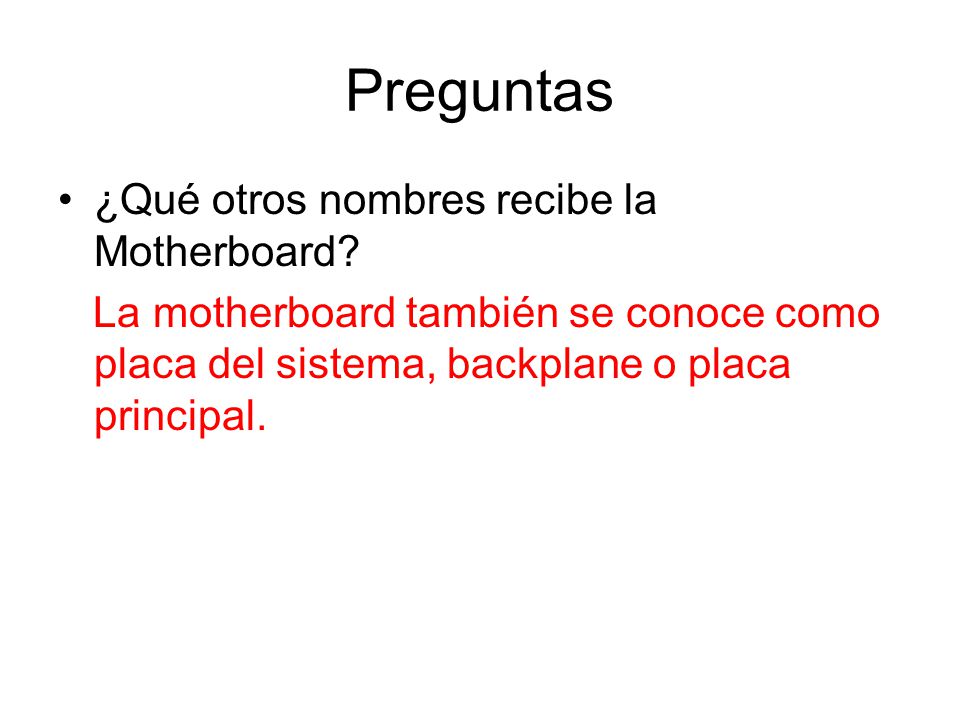

4 Preguntas ¿Qué otros nombres recibe la Motherboard? La motherboard también se conoce como placa del sistema, backplane o placa principal.

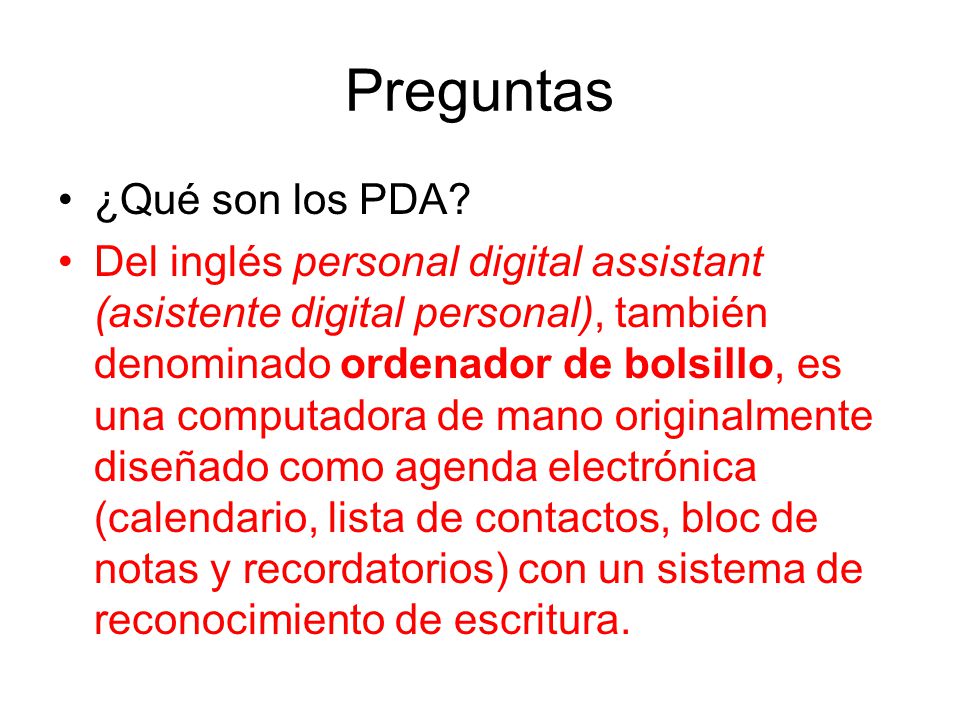

5 Preguntas ¿Qué son los PDA? Del inglés personal digital assistant (asistente digital personal), también denominado ordenador de bolsillo, es una computadora de mano originalmente diseñado como agenda electrónica (calendario, lista de contactos, bloc de notas y recordatorios) con un sistema de reconocimiento de escritura.

6 Preguntas ¿Qué dispositivos se alojan en la motherboard? Ésta aloja la unidad central de proceso (CPU), las tarjetas de memoria RAM, las ranuras de expansión, el ensamblado del disipador de calor o ventilador, el chip del BIOS, un conjunto de chips y los cables incorporados que interconectan los componentes de la motherboard. También se ubican en la motherboard los sockets, los conectores internos y externos, y varios puertos.

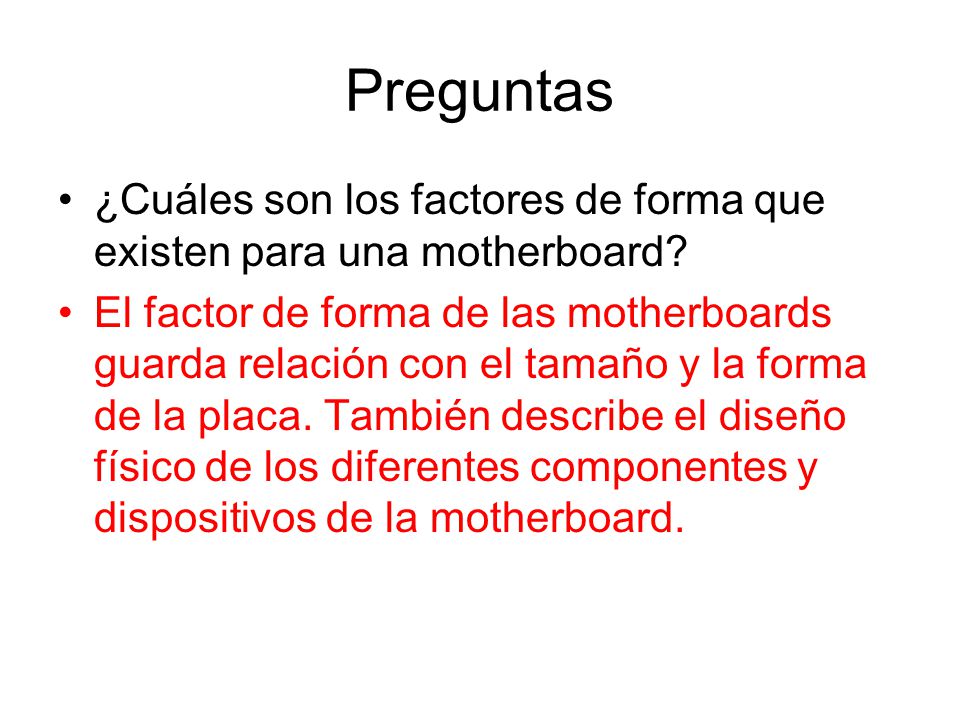

7 Preguntas ¿Cuáles son los factores de forma que existen para una motherboard? El factor de forma de las motherboards guarda relación con el tamaño y la forma de la placa. También describe el diseño físico de los diferentes componentes y dispositivos de la motherboard.

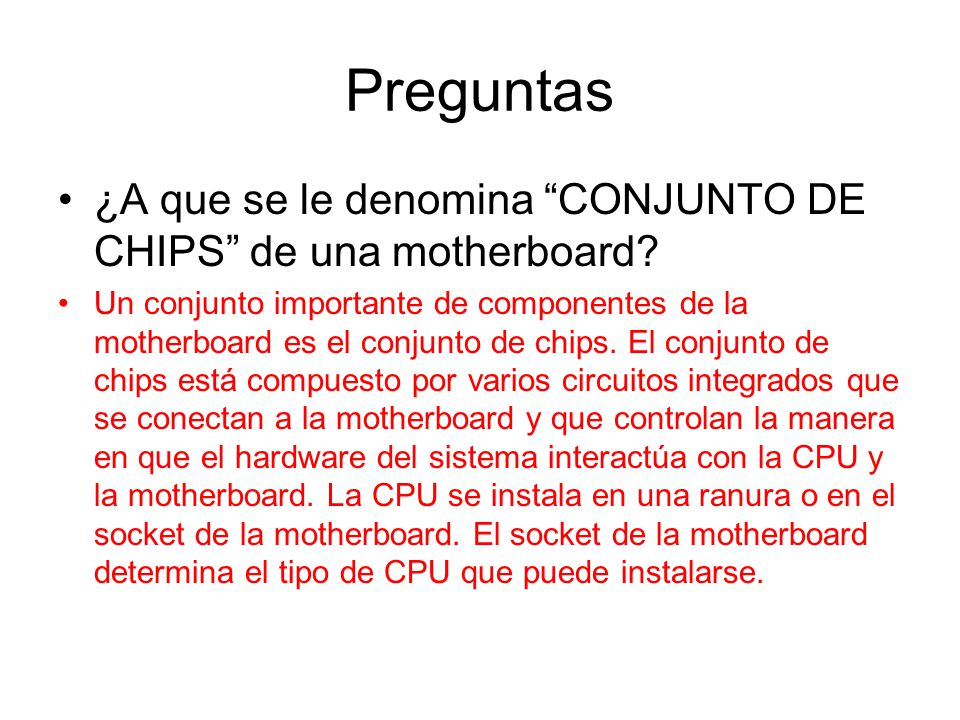

8 Preguntas ¿A que se le denomina “CONJUNTO DE CHIPS” de una motherboard? Un conjunto importante de componentes de la motherboard es el conjunto de chips. El conjunto de chips está compuesto por varios circuitos integrados que se conectan a la motherboard y que controlan la manera en que el hardware del sistema interactúa con la CPU y la motherboard. La CPU se instala en una ranura o en el socket de la motherboard. El socket de la motherboard determina el tipo de CPU que puede instalarse.

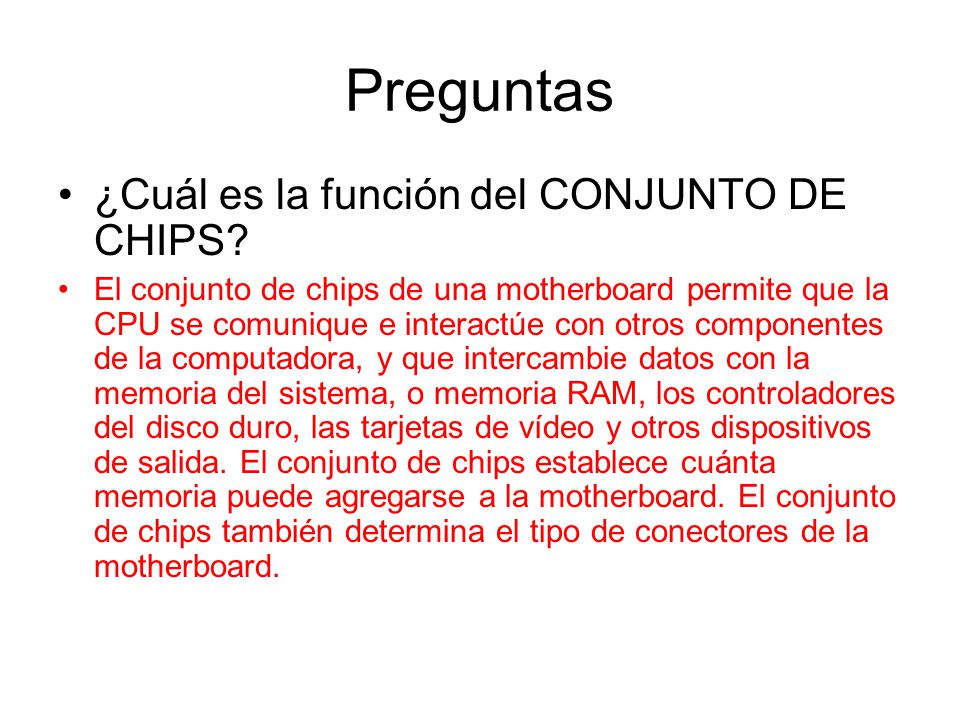

9 Preguntas ¿Cuál es la función del CONJUNTO DE CHIPS? El conjunto de chips de una motherboard permite que la CPU se comunique e interactúe con otros componentes de la computadora, y que intercambie datos con la memoria del sistema, o memoria RAM, los controladores del disco duro, las tarjetas de vídeo y otros dispositivos de salida. El conjunto de chips establece cuánta memoria puede agregarse a la motherboard. El conjunto de chips también determina el tipo de conectores de la motherboard.

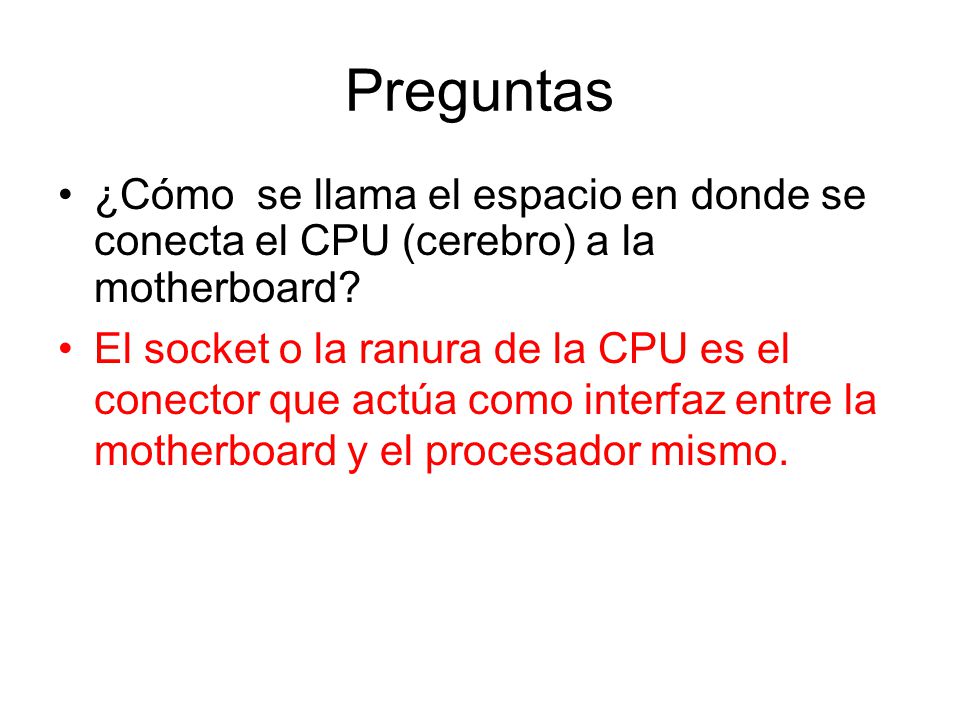

10 Preguntas ¿Cómo se llama el espacio en donde se conecta el CPU (cerebro) a la motherboard? El socket o la ranura de la CPU es el conector que actúa como interfaz entre la motherboard y el procesador mismo.

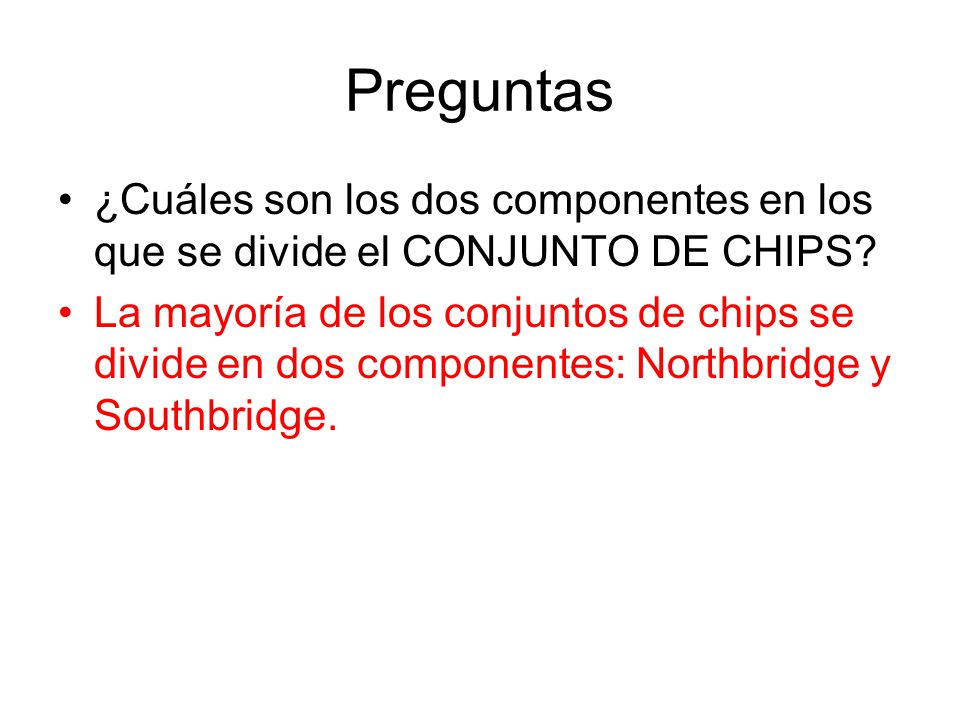

11 Preguntas ¿Cuáles son los dos componentes en los que se divide el CONJUNTO DE CHIPS? La mayoría de los conjuntos de chips se divide en dos componentes: Northbridge y Southbridge.

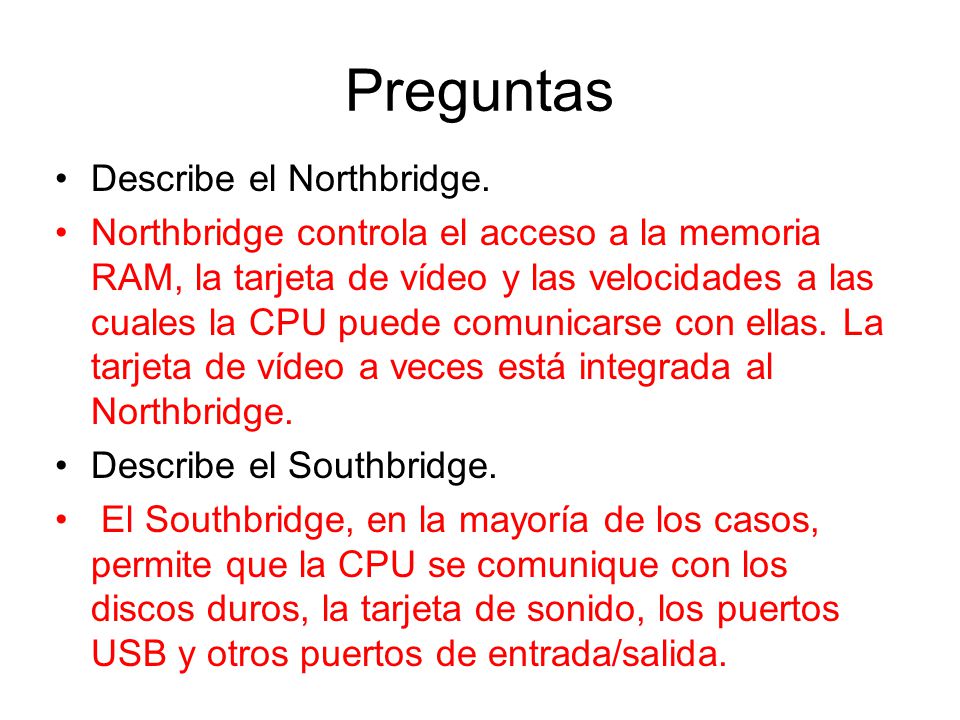

12 Preguntas Describe el Northbridge. Northbridge controla el acceso a la memoria RAM, la tarjeta de vídeo y las velocidades a las cuales la CPU puede comunicarse con ellas. La tarjeta de vídeo a veces está integrada al Northbridge. Describe el Southbridge. El Southbridge, en la mayoría de los casos, permite que la CPU se comunique con los discos duros, la tarjeta de sonido, los puertos USB y otros puertos de entrada/salida.

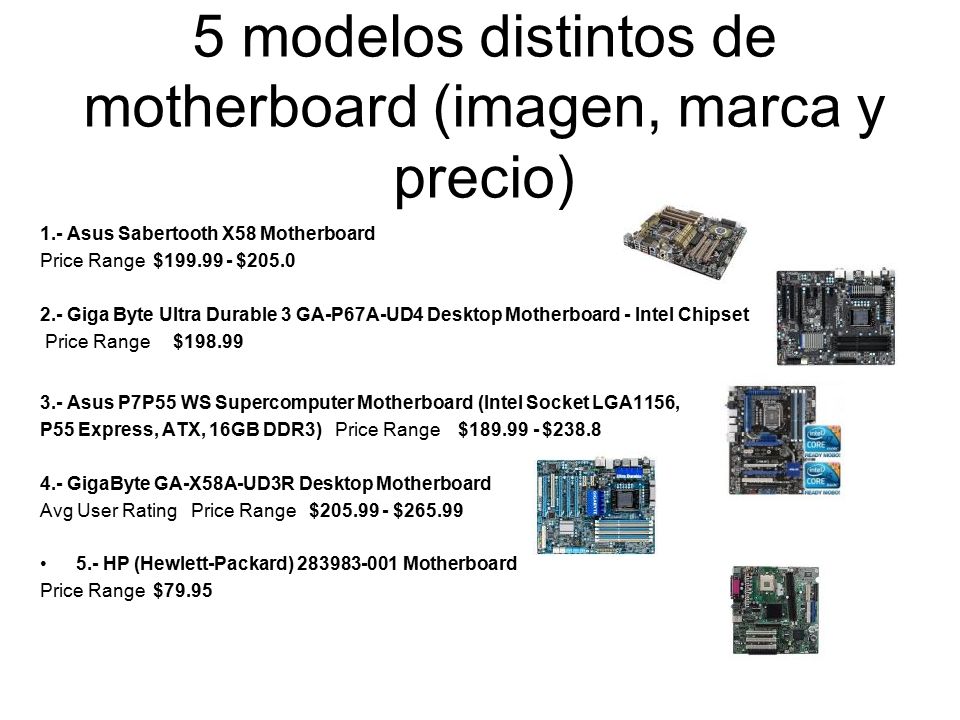

13 5 modelos distintos de motherboard (imagen, marca y precio) 1.- Asus Sabertooth X58 Motherboard Price Range $199.99 - $205.0 2.- Giga Byte Ultra Durable 3 GA-P67A-UD4 Desktop Motherboard - Intel Chipset Price Range $198.99 3.- Asus P7P55 WS Supercomputer Motherboard (Intel Socket LGA1156, P55 Express, ATX, 16GB DDR3) Price Range $189.99 - $238.8 4.- GigaByte GA-X58A-UD3R Desktop Motherboard Avg User Rating Price Range $205.99 - $265.99 5.- HP (Hewlett-Packard) 283983-001 Motherboard Price Range $79.95

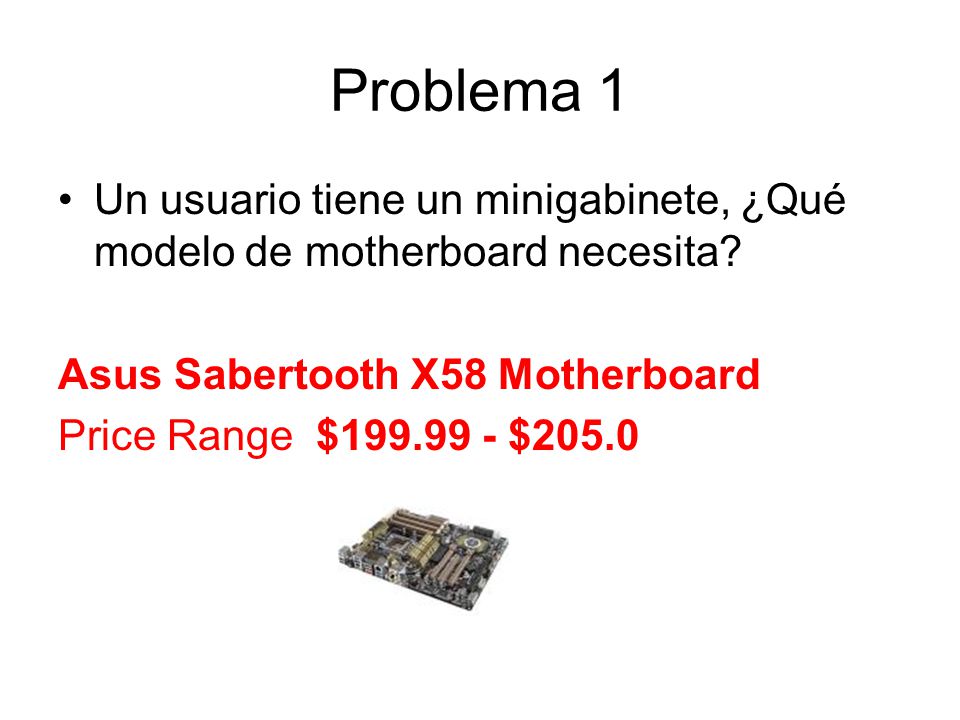

14 Problema 1 Un usuario tiene un minigabinete, ¿Qué modelo de motherboard necesita? Asus Sabertooth X58 Motherboard Price Range $199.99 - $205.0

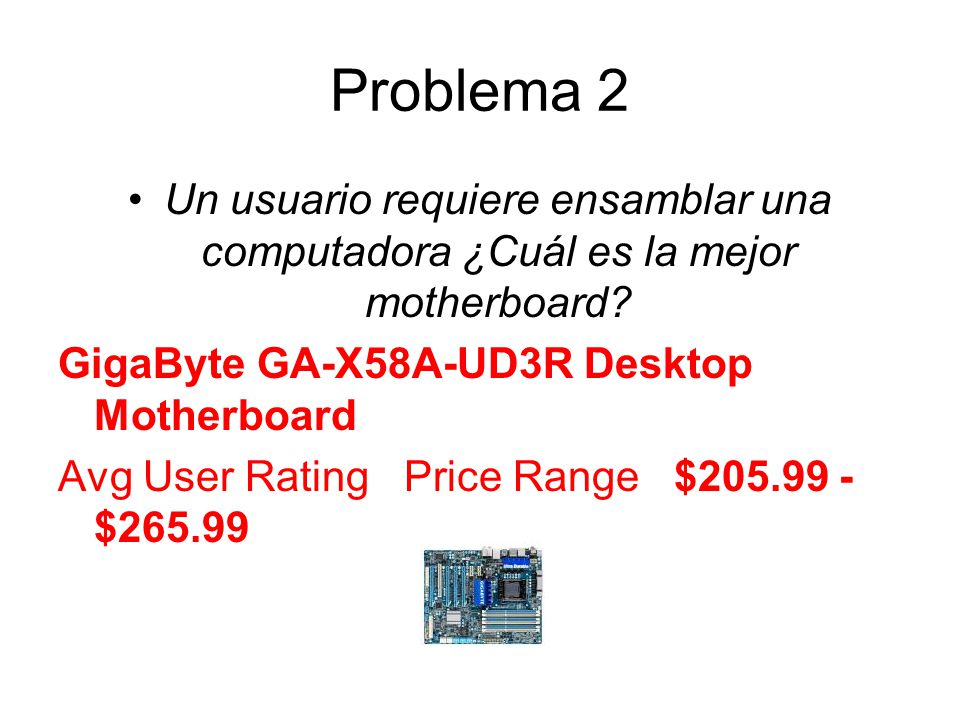

15 Problema 2 Un usuario requiere ensamblar una computadora ¿Cuál es la mejor motherboard? GigaByte GA-X58A-UD3R Desktop Motherboard Avg User Rating Price Range $205.99 - $265.99
