1 Kelly Roldan 31 Juliana Henao 15 10 Info 2

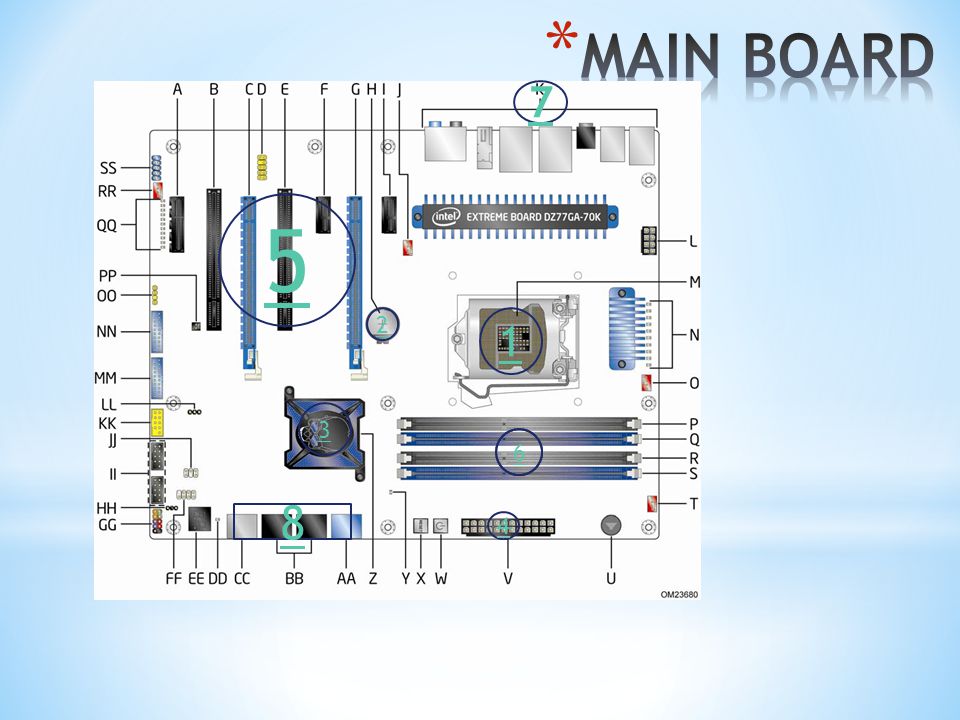

2 Intel Desktop Board DZ77GA-70K. REFERENCIA

3 1 2 3 4 5 6 7 8

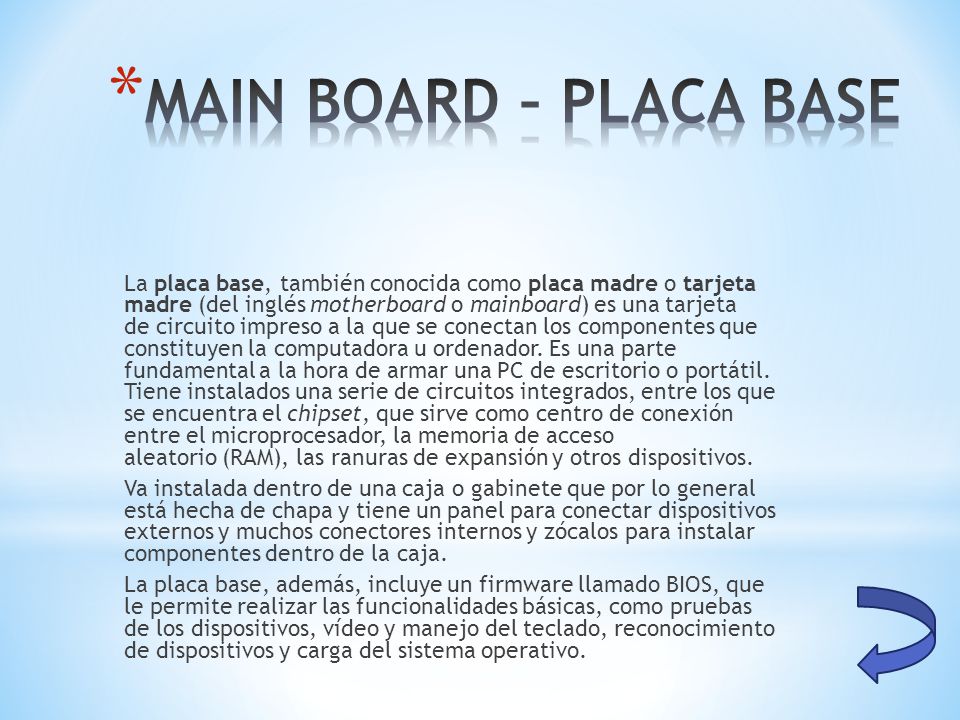

4 La placa base, también conocida como placa madre o tarjeta madre (del inglés motherboard o mainboard) es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador. Es una parte fundamental a la hora de armar una PC de escritorio o portátil. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el chipset, que sirve como centro de conexión entre el microprocesador, la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos. Va instalada dentro de una caja o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja. La placa base, además, incluye un firmware llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

5 * LGA 1155, también llamado Socket H2, es un zócalo compatible de microprocesador intel el cual soporta los procesadores Sandy Bridgey Ivy Bridge. * LGA 1155 es diseñado como un reemplazo al zócalo LGA 1156 (conocido como Socket H). LGA 1155 tiene 1155 pines sobresalientes para hacer contacto con los pads en el procesador. Los procesadores de los zócalos LGA 1155 y LGA 1156 no son compatibles entre sí debido a que las muescas de los zócalos son diferentes. Sin embrago, las soluciones de refrigeración son compatibles entre ambos zócalos LGA 1155 and LGA 1156, como los procesadores tienen igual dimensiones, perfiles y construcción, y similar producción de calor LGA 1155 processor socket

6

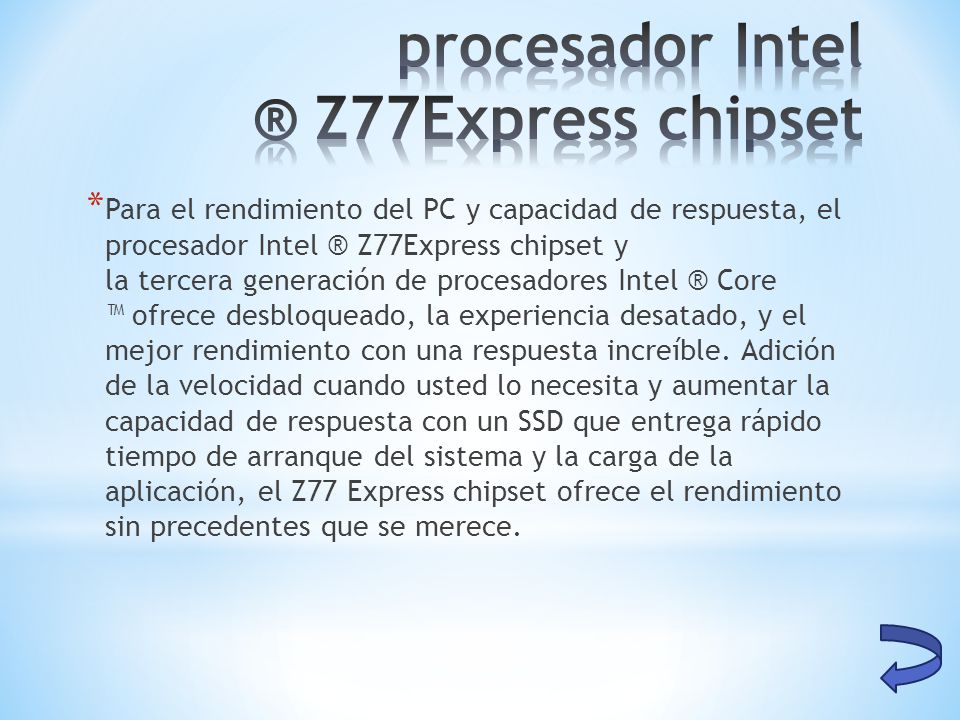

7 * Para el rendimiento del PC y capacidad de respuesta, el procesador Intel ® Z77Express chipset y la tercera generación de procesadores Intel ® Core ™ ofrece desbloqueado, la experiencia desatado, y el mejor rendimiento con una respuesta increíble. Adición de la velocidad cuando usted lo necesita y aumentar la capacidad de respuesta con un SSD que entrega rápido tiempo de arranque del sistema y la carga de la aplicación, el Z77 Express chipset ofrece el rendimiento sin precedentes que se merece.

8

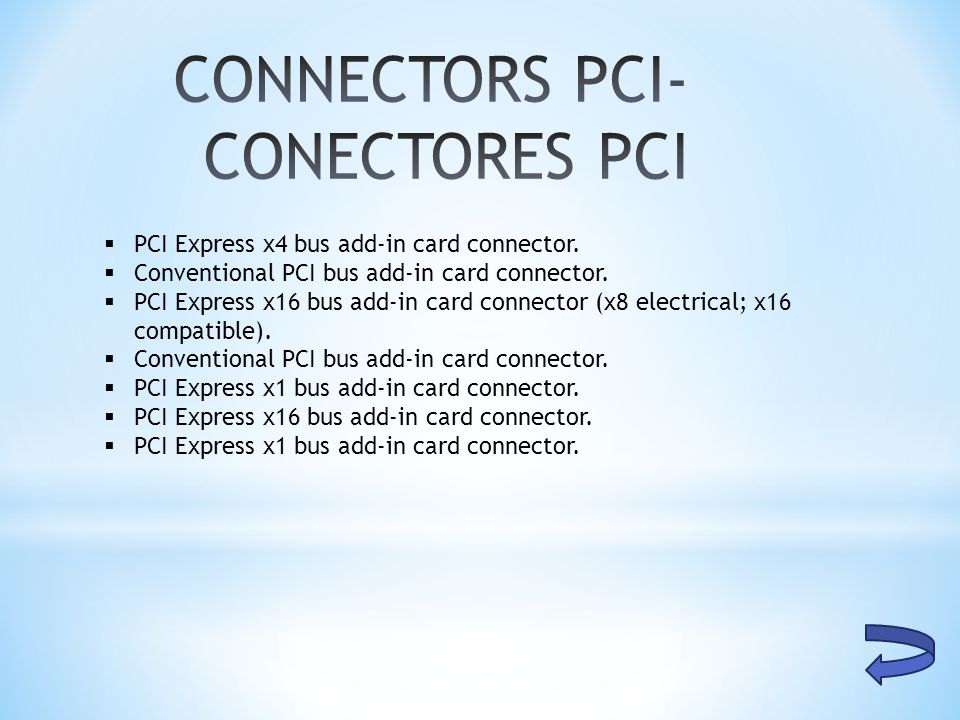

9  PCI Express x4 bus add-in card connector.  Conventional PCI bus add-in card connector.  PCI Express x16 bus add-in card connector (x8 electrical; x16 compatible).  Conventional PCI bus add-in card connector.  PCI Express x1 bus add-in card connector.  PCI Express x16 bus add-in card connector.  PCI Express x1 bus add-in card connector.

10 DIMM 3 (Channel A DIMM 0) DIMM 1 (Channel A DIMM 1) DIMM 4 (Channel B DIMM 0) DIMM 2 (Channel B DIMM 1)

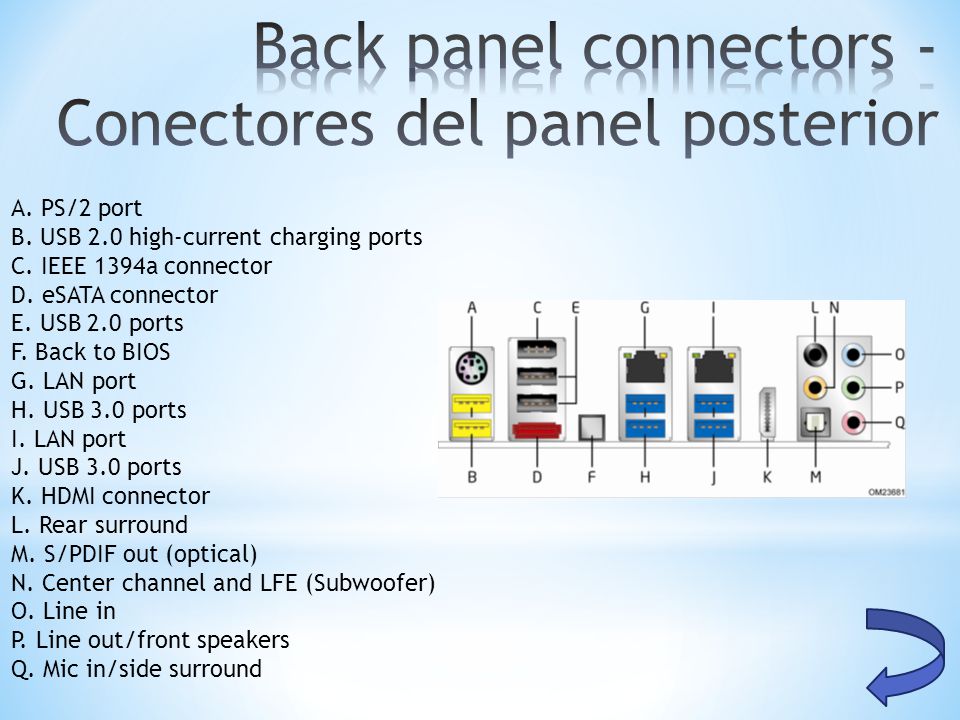

11 A. PS/2 port B. USB 2.0 high-current charging ports C. IEEE 1394a connector D. eSATA connector E. USB 2.0 ports F. Back to BIOS G. LAN port H. USB 3.0 ports I. LAN port J. USB 3.0 ports K. HDMI connector L. Rear surround M. S/PDIF out (optical) N. Center channel and LFE (Subwoofer) O. Line in P. Line out/front speakers Q. Mic in/side surround

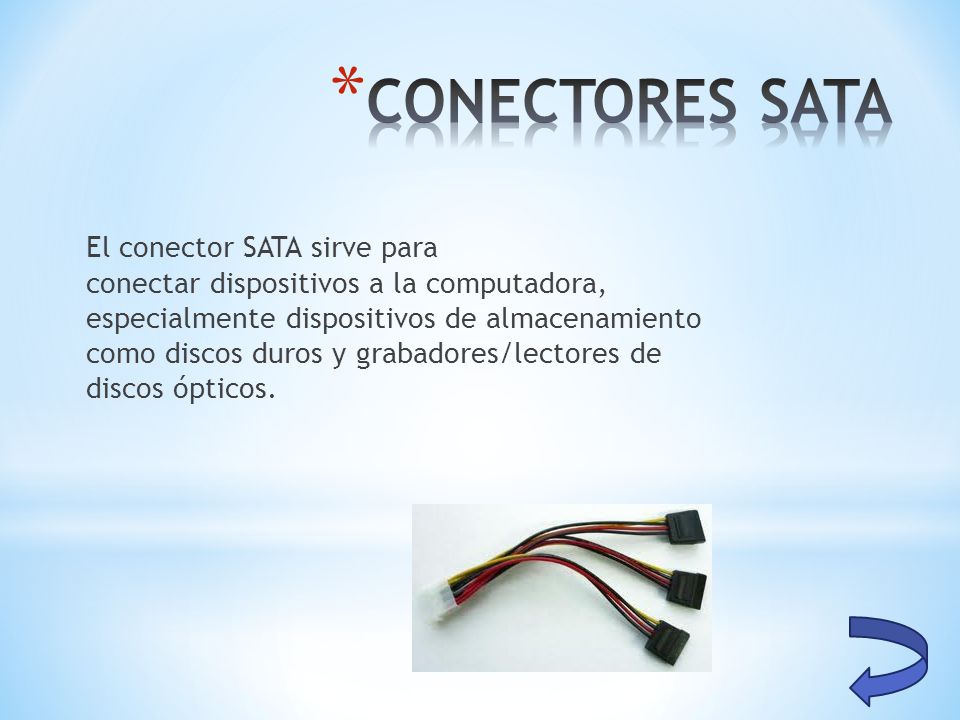

12 El conector SATA sirve para conectar dispositivos a la computadora, especialmente dispositivos de almacenamiento como discos duros y grabadores/lectores de discos ópticos.
