CONFIGURACION EQUIPOS

Presentación del tema: "CONFIGURACION EQUIPOS"— Transcripción de la presentación:

1 CONFIGURACION EQUIPOS
SIDE SCAN CONFIGURACION EQUIPOS 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

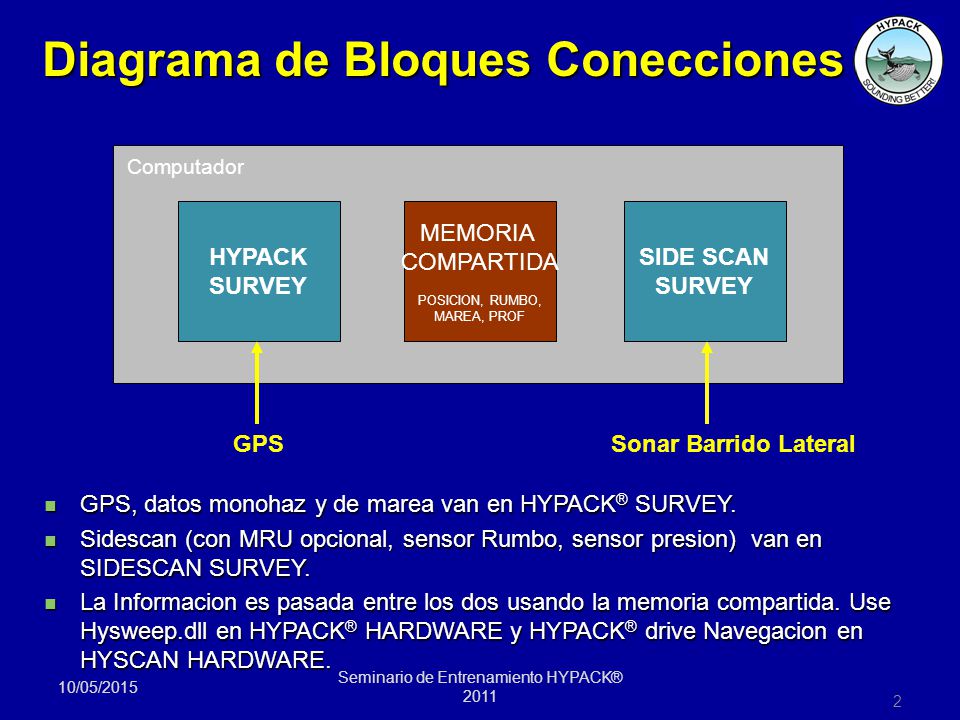

2 Diagrama de Bloques Conecciones
Computador HYPACK SURVEY MEMORIA COMPARTIDA POSICION, RUMBO, MAREA, PROF SIDE SCAN SURVEY GPS Sonar Barrido Lateral GPS, datos monohaz y de marea van en HYPACK® SURVEY. Sidescan (con MRU opcional, sensor Rumbo, sensor presion) van en SIDESCAN SURVEY. La Informacion es pasada entre los dos usando la memoria compartida. Use Hysweep.dll en HYPACK® HARDWARE y HYPACK® drive Navegacion en HYSCAN HARDWARE. 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

3 Configurando un Equipo Sidescan
En Equipos HYPACK configure GPS.DLL para la posicion Usando un sidescan remolcado, agregue towcable.dll e instalelo en otro movil. Use HYSWEEP.DLL si el sonar tiene un sensor de profundidad. Tambien usado para operaciones de mosaicos en tiempo real. Adjunto al mismo movil del sonar Equipos HYPACK Configuracion Equipos Tiene 3 items en 2 moviles Changed cablecnt.dll to towcable.dll. Towcable is a later dll and more accurate to reality. Menu Configuracion para el towcable.dll 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

4 Configurando un Equipo Sidescan
En Equipos (Hardware) Sidescan: Seleccione equipo posicion: HYPACK Navegacion para la embarcacion. HYPACK Movil para el montaje remolcado. Seleccione Sidescan desde el listado de sensores. Seleccione el Sonar Especifico (Sonar Identification) Nota: Si esta usando backscatter desde un sistema MB, use la configuracion en Equipos HYSWEEP®. 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

5 Seminario de Entrenamiento HYPACK® 2011

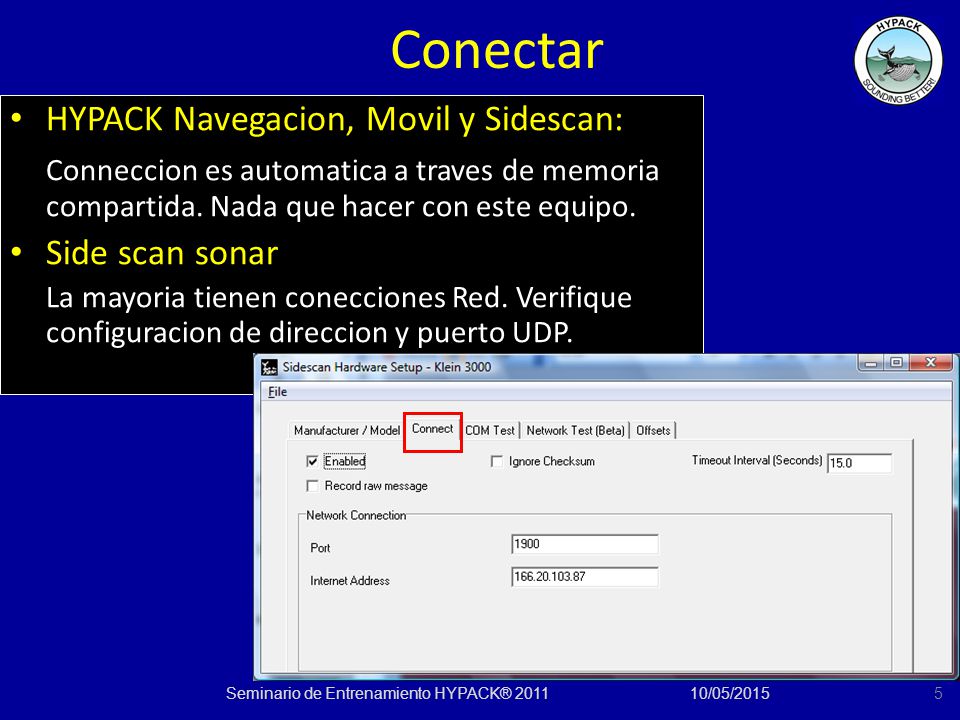

Conectar HYPACK Navegacion, Movil y Sidescan: Conneccion es automatica a traves de memoria compartida. Nada que hacer con este equipo. Side scan sonar La mayoria tienen conecciones Red. Verifique configuracion de direccion y puerto UDP. Seminario de Entrenamiento HYPACK® 2011 16/04/2017

6 Seminario de Entrenamiento HYPACK® 2011

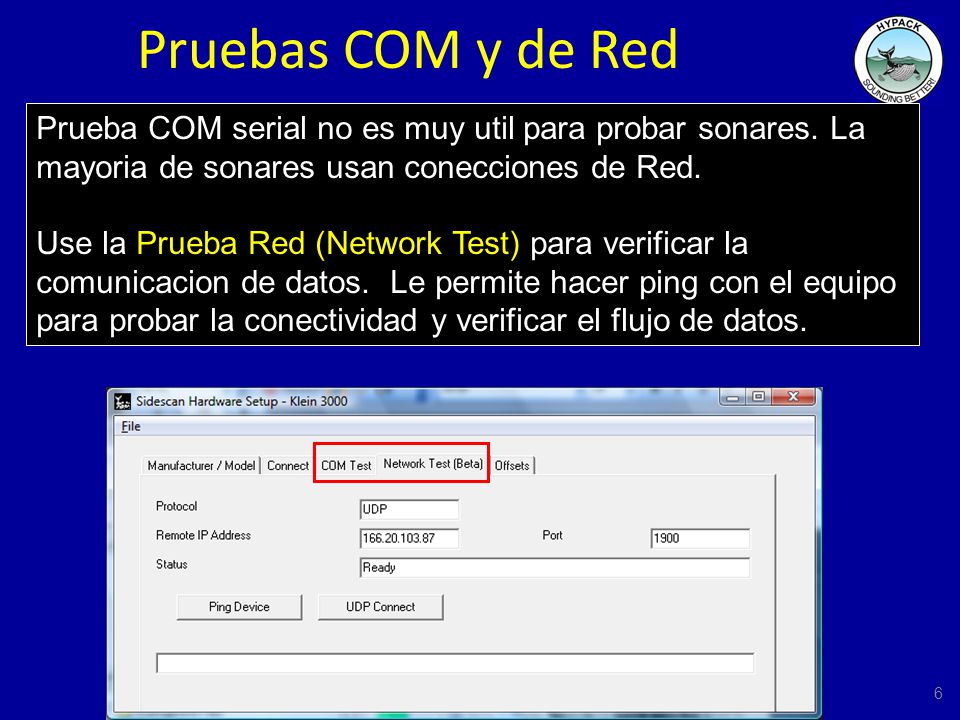

Pruebas COM y de Red Prueba COM serial no es muy util para probar sonares. La mayoria de sonares usan conecciones de Red. Use la Prueba Red (Network Test) para verificar la comunicacion de datos. Le permite hacer ping con el equipo para probar la conectividad y verificar el flujo de datos. Reformatted a little to distinguish between interface options Seminario de Entrenamiento HYPACK® 2011 16/04/2017

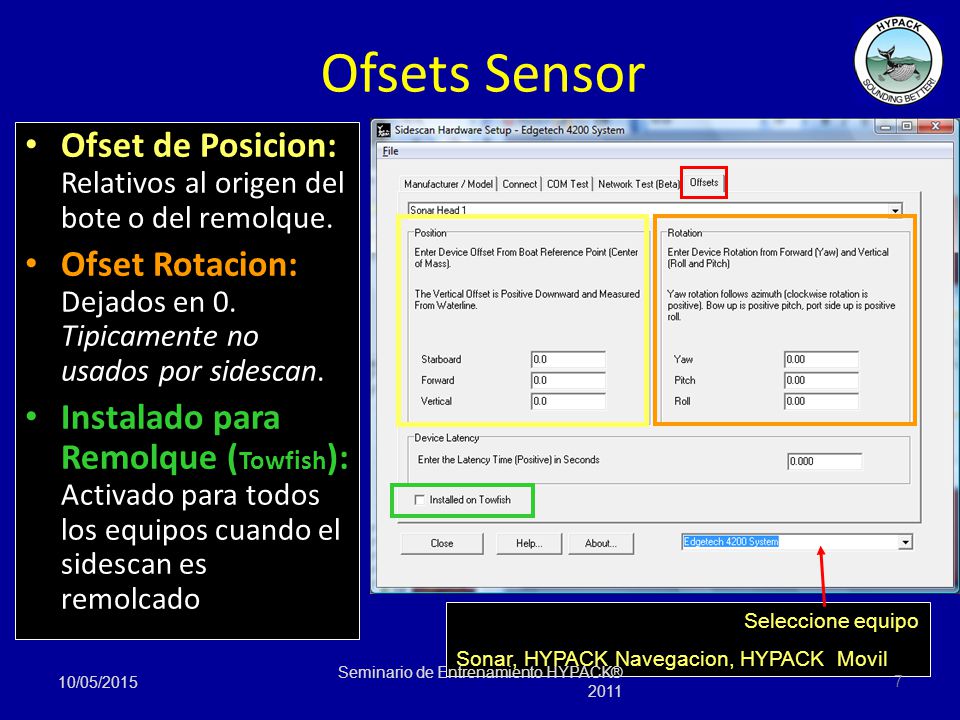

7 Ofsets Sensor Ofset de Posicion: Relativos al origen del bote o del remolque. Ofset Rotacion: Dejados en 0. Tipicamente no usados por sidescan. Instalado para Remolque (Towfish): Activado para todos los equipos cuando el sidescan es remolcado Changed “Reference pt.” to “origin”. We should be careful about wording re: boat origin and the new “tracking point” to be introduced in the Bruce release. Seleccione equipo Sonar, HYPACK Navegacion, HYPACK Movil 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

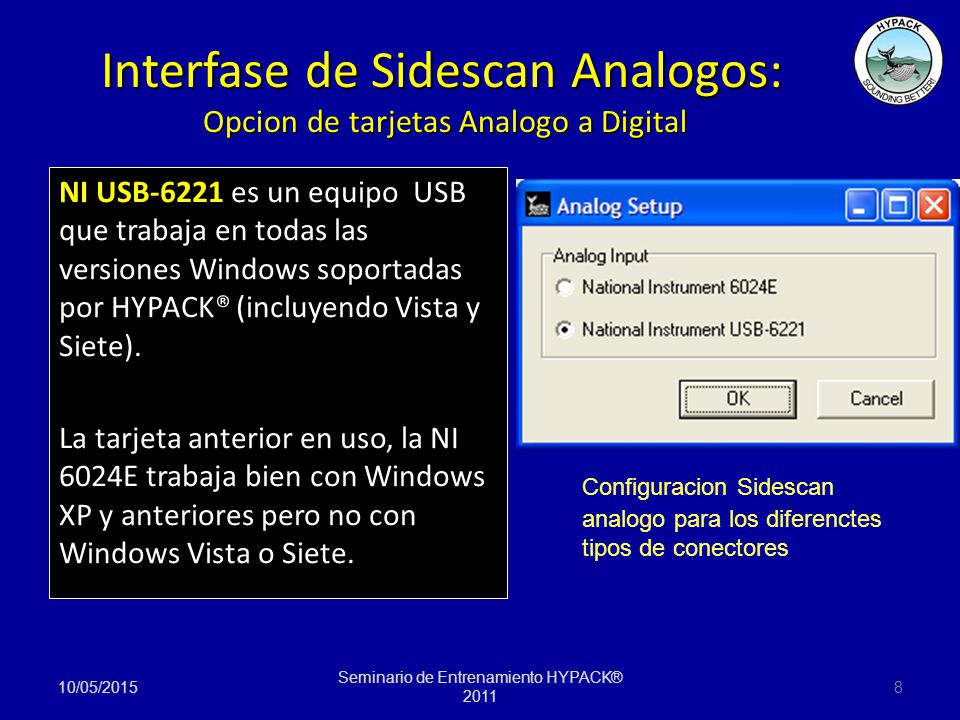

8 Interfase de Sidescan Analogos: Opcion de tarjetas Analogo a Digital
NI USB-6221 es un equipo USB que trabaja en todas las versiones Windows soportadas por HYPACK® (incluyendo Vista y Siete). La tarjeta anterior en uso, la NI 6024E trabaja bien con Windows XP y anteriores pero no con Windows Vista o Siete. Configuracion Sidescan analogo para los diferenctes tipos de conectores 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

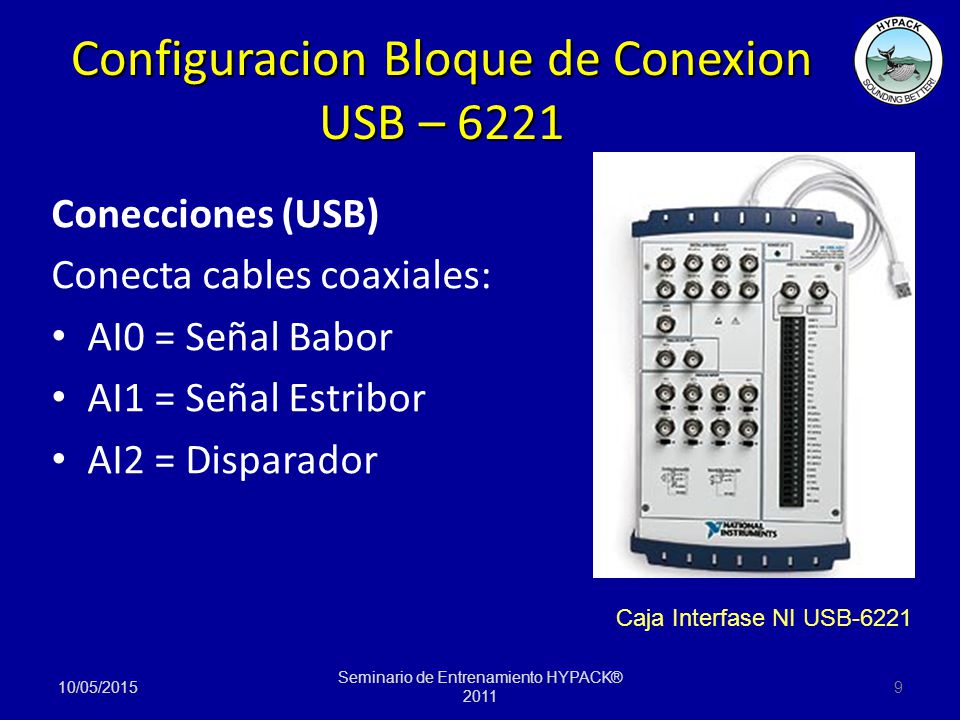

9 Configuracion Bloque de Conexion USB – 6221
Conecciones (USB) Conecta cables coaxiales: AI0 = Señal Babor AI1 = Señal Estribor AI2 = Disparador Caja Interfase NI USB-6221 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

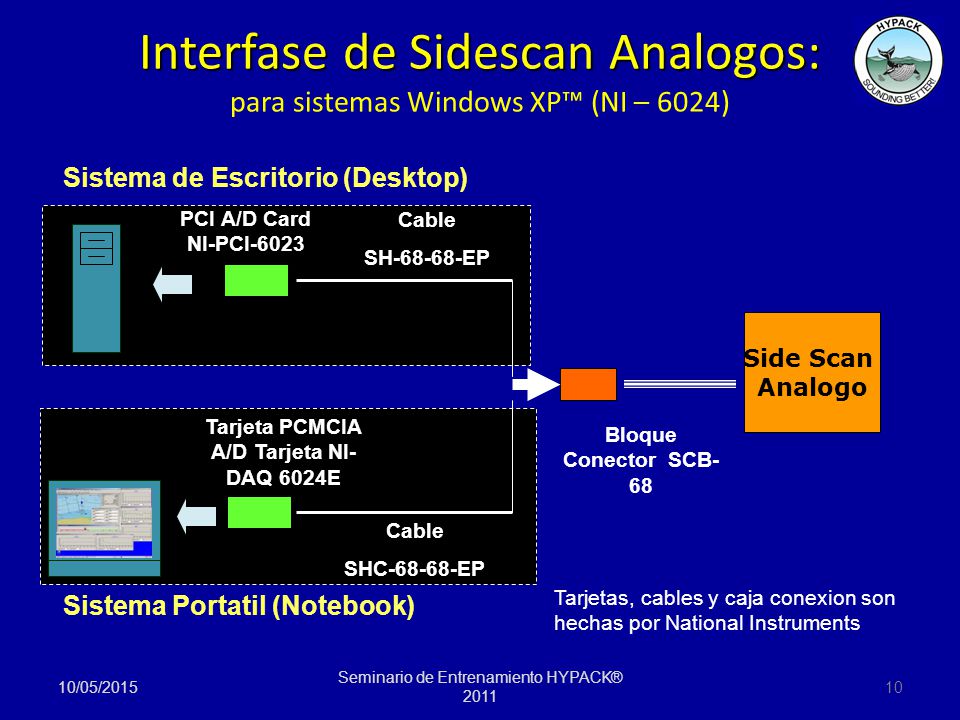

10 Interfase de Sidescan Analogos: para sistemas Windows XP™ (NI – 6024)
Sistema de Escritorio (Desktop) PCI A/D Card NI-PCI-6023 Cable SH EP Side Scan Analogo Tarjeta PCMCIA A/D Tarjeta NI-DAQ 6024E Bloque Conector SCB-68 Arrows going in 2 directions? Maybe there’s something about SS that I don’t understand? Cable SHC EP Sistema Portatil (Notebook) Tarjetas, cables y caja conexion son hechas por National Instruments 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

11 Configuracion Software Analogo
Configurar el Software: Ejecute el programa Sidescan Hardware desde HYPACK®. Agregue equipo “Analog Sidescan”. Tambien agregue “HYPACK Mobile” o “HYPACK Navigation” . Salga de Sidescan Hardware. Ejecute Sidescan Survey desde HYPACK®. Haga clic en el icono Sidescan Analogo en la barra de tareas de Windows. Dele una mirada a las entradas analogas “scope”. Finalice la configuracion apropriada para su sidescan. Rango voltaje Polaridad de disparo / Umbral (threshold). Removed “Max”…We’re going back to HYPACK® with the next release. “Rearranged” text for “scanability”. 16/04/2017 Seminario de Entrenamiento HYPACK® 2011

12 Configuracion Software Analogo
Cuando finalice con Analog Sidescan Monitor, puede minimizarlo para que no obstaculice la vista, pero no lo cierre. Vaya al menu Ver (View) del programa Sidescan Survey y seleccione presentacion cascada (waterfall). Si los pasos previos fueron correctos y el pescado funciona, vera informacion de sidescan en la pantalla. 16/04/2017 Seminario de Entrenamiento HYPACK® 2011
