PUERTO AGP (ACELERATED GRAPHICS PORT)

Presentación del tema: "PUERTO AGP (ACELERATED GRAPHICS PORT)"— Transcripción de la presentación:

1 PUERTO AGP (ACELERATED GRAPHICS PORT)
Buses de expansión Arquitectura de computadoras II PUERTO AGP (ACELERATED GRAPHICS PORT) Carlos Canto Q.

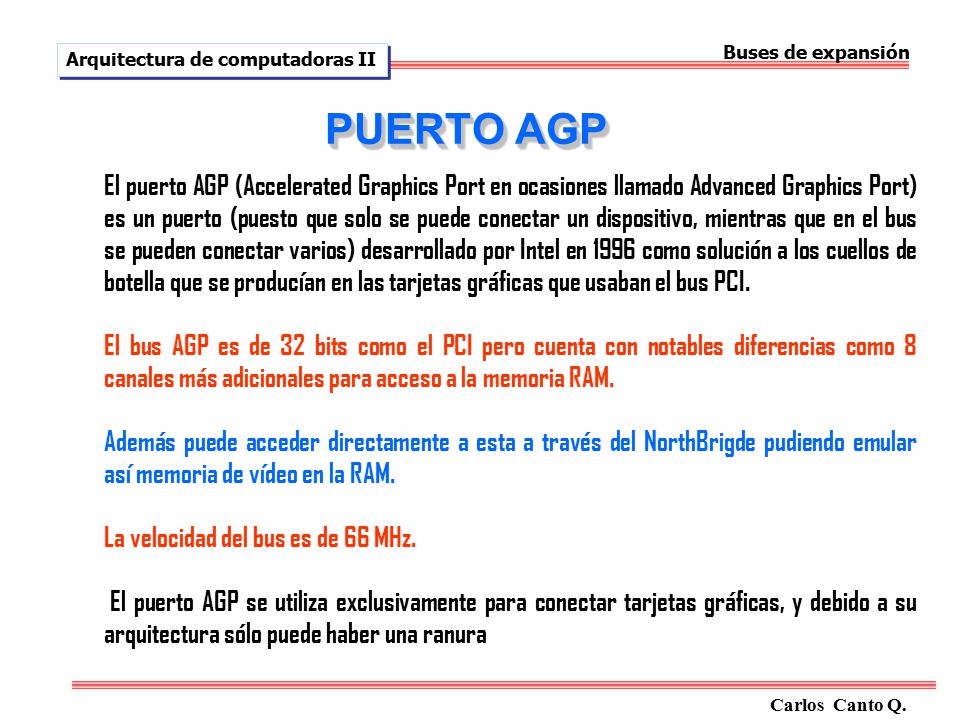

2 Buses de expansión Arquitectura de computadoras II PUERTO AGP El puerto AGP (Accelerated Graphics Port en ocasiones llamado Advanced Graphics Port) es un puerto (puesto que solo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El bus AGP es de 32 bits como el PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria RAM. Además puede acceder directamente a esta a través del NorthBrigde pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz. El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura Carlos Canto Q.

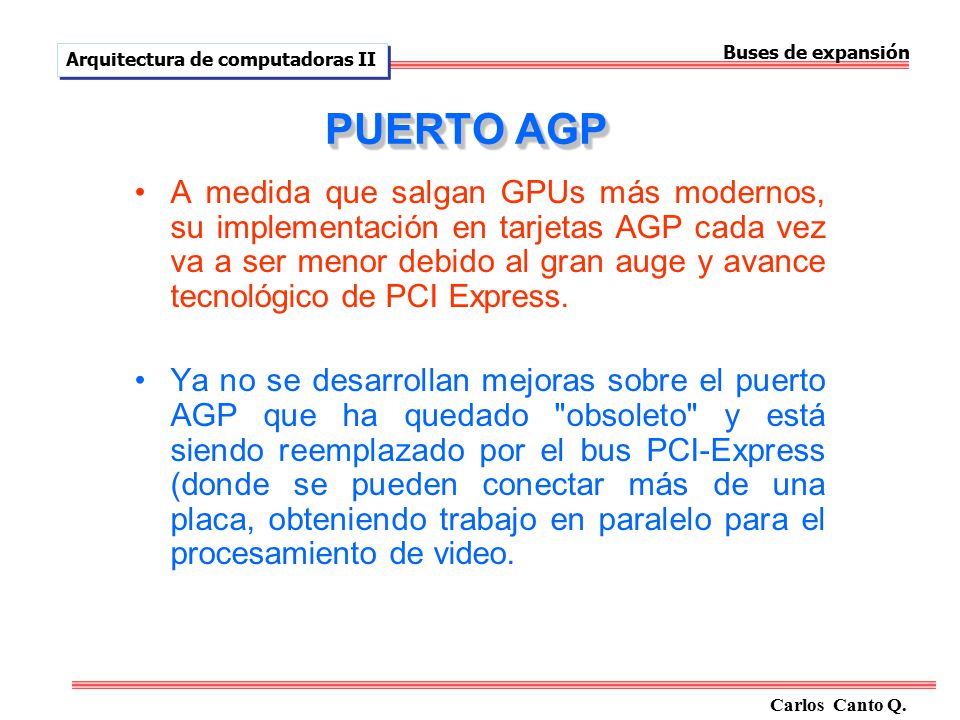

3 Buses de expansión Arquitectura de computadoras II PUERTO AGP A medida que salgan GPUs más modernos, su implementación en tarjetas AGP cada vez va a ser menor debido al gran auge y avance tecnológico de PCI Express. Ya no se desarrollan mejoras sobre el puerto AGP que ha quedado "obsoleto" y está siendo reemplazado por el bus PCI-Express (donde se pueden conectar más de una placa, obteniendo trabajo en paralelo para el procesamiento de video. Carlos Canto Q.

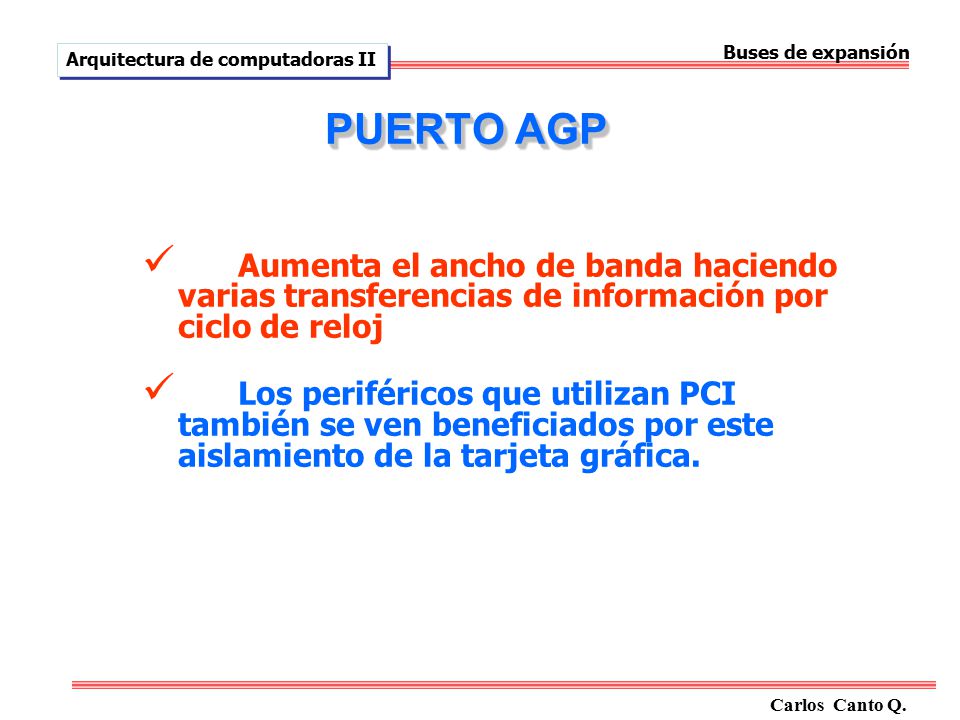

4 Buses de expansión Arquitectura de computadoras II PUERTO AGP Aumenta el ancho de banda haciendo varias transferencias de información por ciclo de reloj Los periféricos que utilizan PCI también se ven beneficiados por este aislamiento de la tarjeta gráfica. Carlos Canto Q.

5 PUERTO AGP AGP 1X: AGP 2X: AGP 4X: AGP 8X:
Buses de expansión Arquitectura de computadoras II PUERTO AGP Modos de funcionamiento del Bus AGP: AGP 1X: velocidad 66 MHz con una tasa de transferencia de 264 MB/s y funcionando a un voltaje de 3,3V. AGP 2X: velocidad 133 MHz con una tasa de transferencia de 528 MB/s y funcionando a un voltaje de 3,3V. AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas. AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V. Carlos Canto Q.

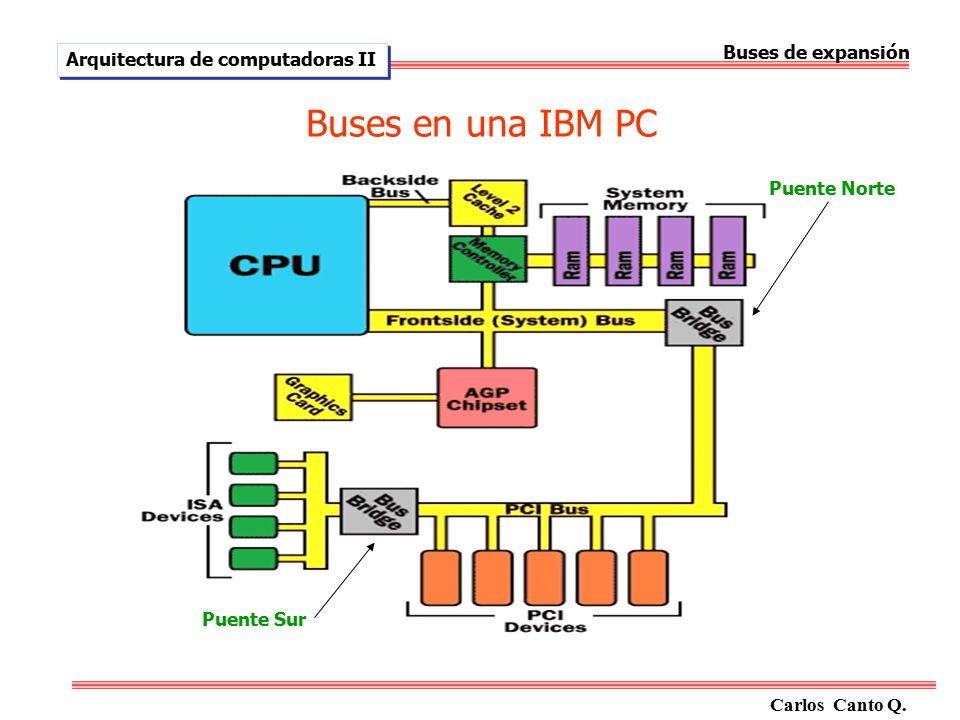

6 Buses en una IBM PC Buses de expansión Arquitectura de computadoras II
Puente Sur Puente Norte Carlos Canto Q.

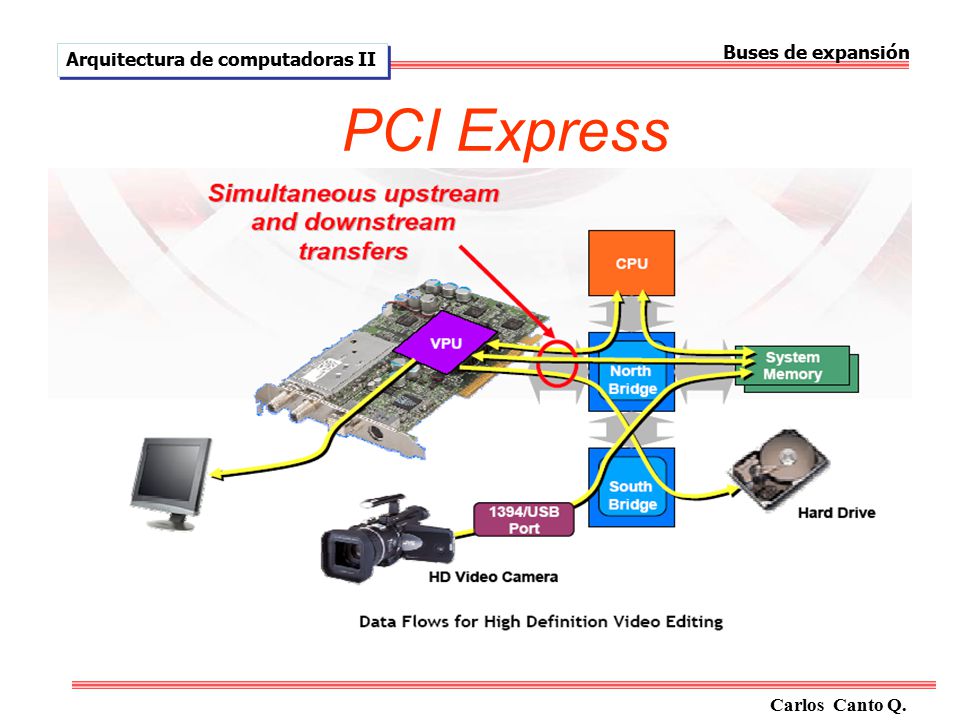

7 PCI Express Buses de expansión Arquitectura de computadoras II
Carlos Canto Q.

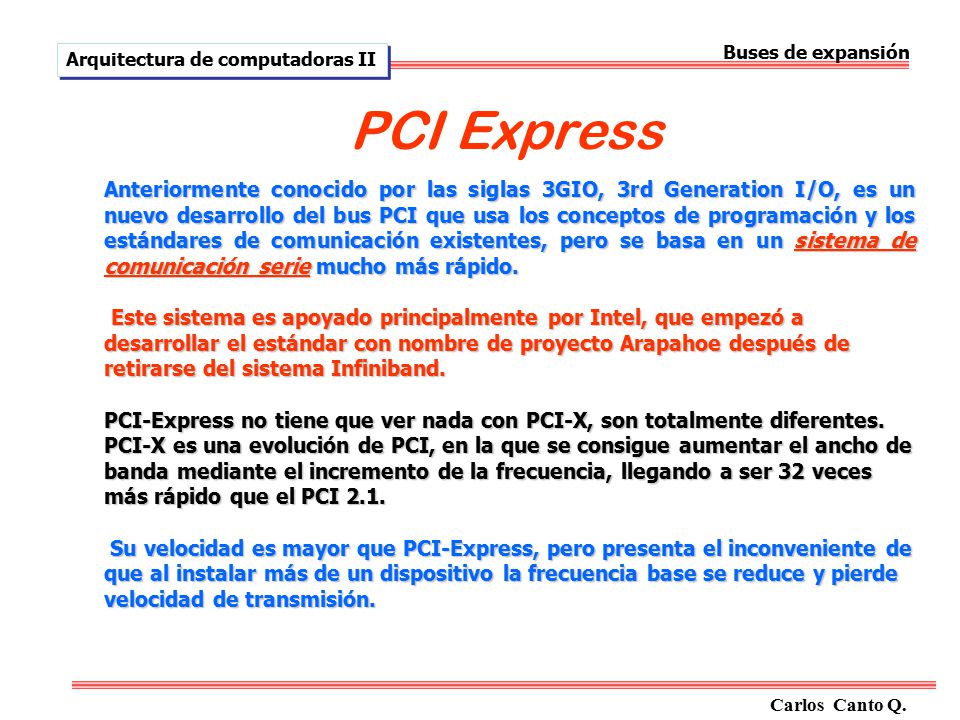

8 Buses de expansión Arquitectura de computadoras II PCI Express Anteriormente conocido por las siglas 3GIO, 3rd Generation I/O, es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband. PCI-Express no tiene que ver nada con PCI-X, son totalmente diferentes. PCI-X es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión. Carlos Canto Q.

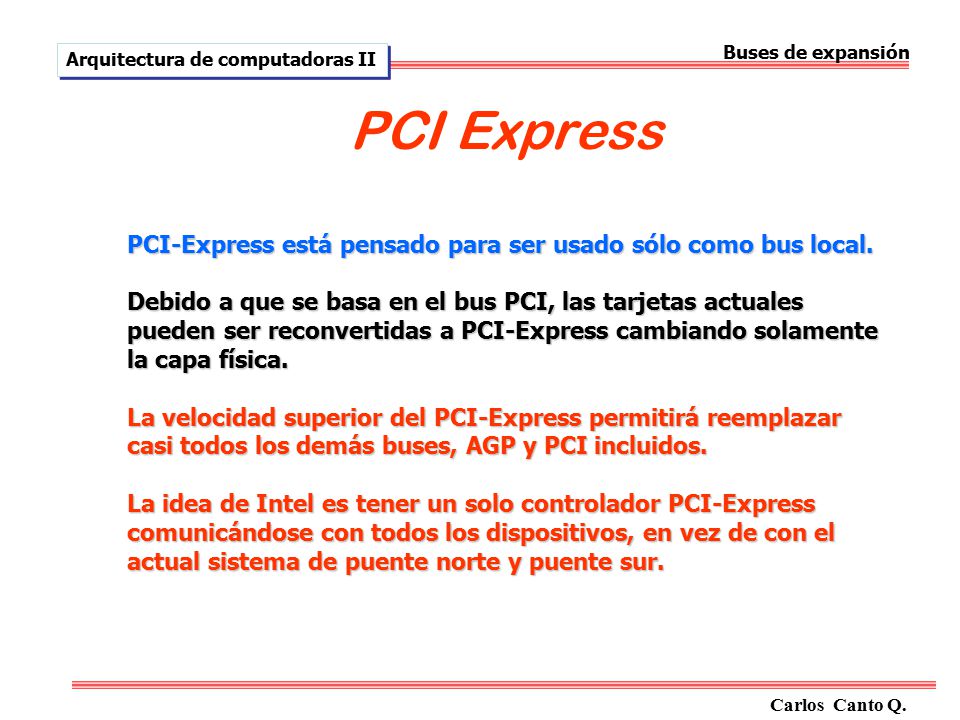

9 Buses de expansión Arquitectura de computadoras II PCI Express PCI-Express está pensado para ser usado sólo como bus local. Debido a que se basa en el bus PCI, las tarjetas actuales pueden ser reconvertidas a PCI-Express cambiando solamente la capa física. La velocidad superior del PCI-Express permitirá reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de Intel es tener un solo controlador PCI-Express comunicándose con todos los dispositivos, en vez de con el actual sistema de puente norte y puente sur. Carlos Canto Q.

10 Buses de expansión Arquitectura de computadoras II PCI Express PCI-Express no es todavía suficientemente rápido para ser usado como bus de memoria. Esto es una desventaja que no tiene el sistema similar HyperTransport, que también puede tener este uso. Además no ofrece la flexibilidad del sistema InfiniBand, que tiene rendimiento similar, y además puede ser usado como bus interno externo. PCI-Express en 2006 es percibido como un estándar de las placas base para PC, especialmente en tarjetas gráficas. Marcas como Ati Technologies y nVIDIA entre otras tienen tarjetas graficas en PCI-Express. Carlos Canto Q.

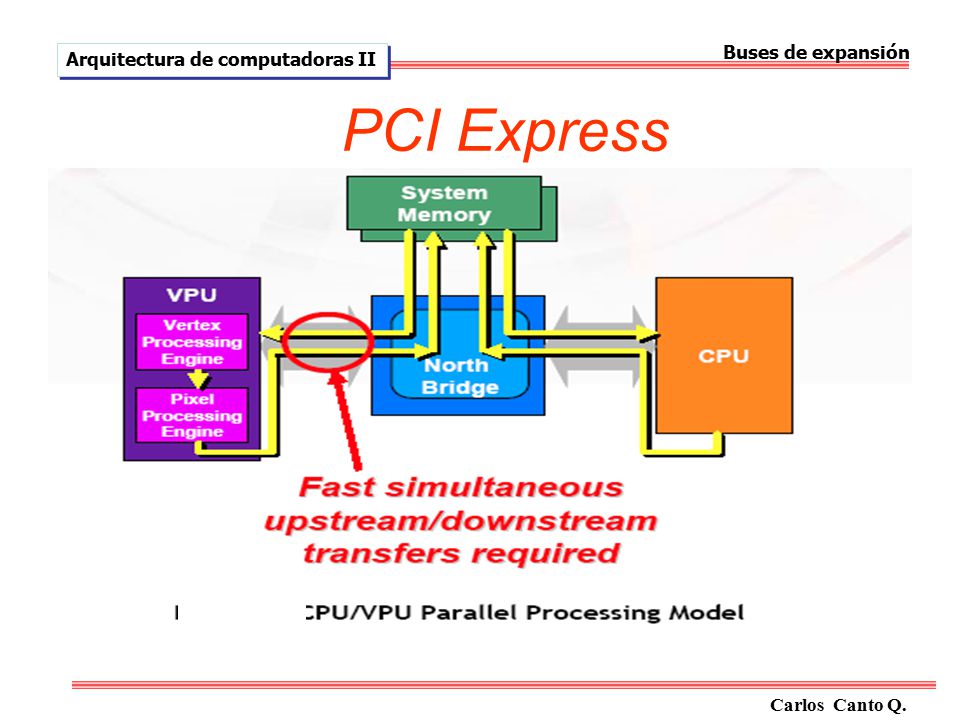

11 PCI Express Buses de expansión Arquitectura de computadoras II
Carlos Canto Q.

12 PCI Express Buses de expansión Arquitectura de computadoras II
Carlos Canto Q.

13 PCI Express Buses de expansión Arquitectura de computadoras II
Carlos Canto Q.

14 La tarjeta principal Arquitectura de computadoras II El Chipset El juego de chips de una placa, o chipset, es posiblemente su componente integrado más importante, ya que controla el modo de operación de la placa e integra todas sus funciones, por lo que podemos decir que determina el rendimiento y características de la misma. Determina lo que puede hacer el ordenador, desde el soporte para varias CPU, hasta la velocidad del bus o el tipo de memoria que se puede utilizar. Es el encargado de comunicar entre sí a todos los componentes de la placa, y los periféricos. Una placa puede disponer de zócalos DIMM, pero si el chipset incluido no los soporta, no podrán utilizarse. Intel fabrica los modelos oficiales para sus procesadores, aunque otras marcas como VIA, SUS o ALI fabrican clónicos a un precio más reducido. Carlos Canto Q.

15 El Puente Sur (Southbridge)

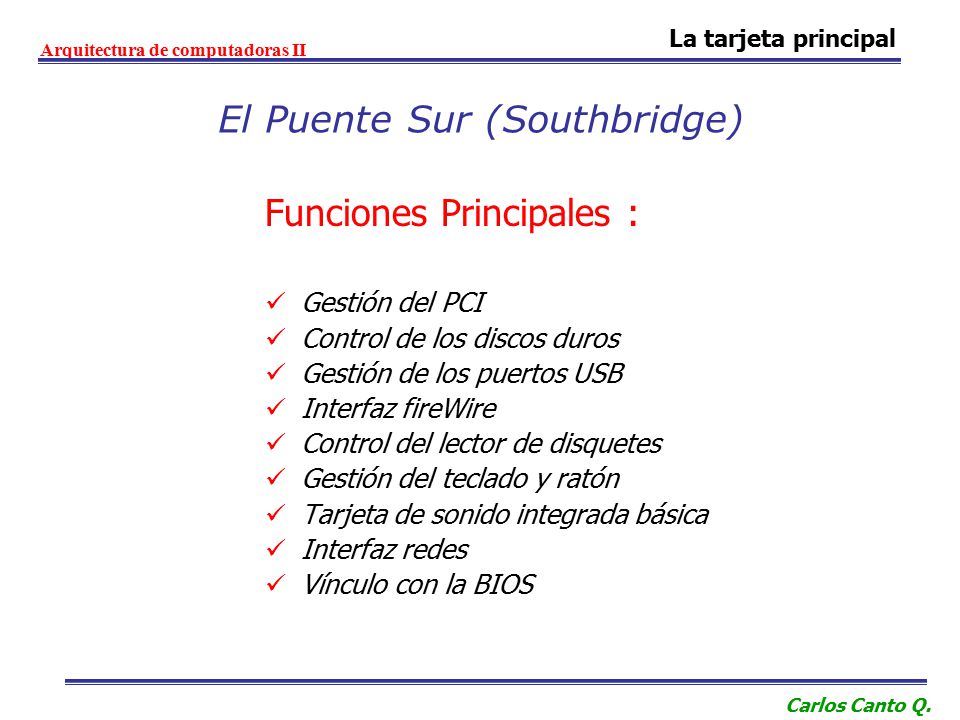

La tarjeta principal Arquitectura de computadoras II El Puente Sur (Southbridge) Funciones Principales : Gestión del PCI Control de los discos duros Gestión de los puertos USB Interfaz fireWire Control del lector de disquetes Gestión del teclado y ratón Tarjeta de sonido integrada básica Interfaz redes Vínculo con la BIOS Carlos Canto Q.

16 El Puente Norte (Northbridge)

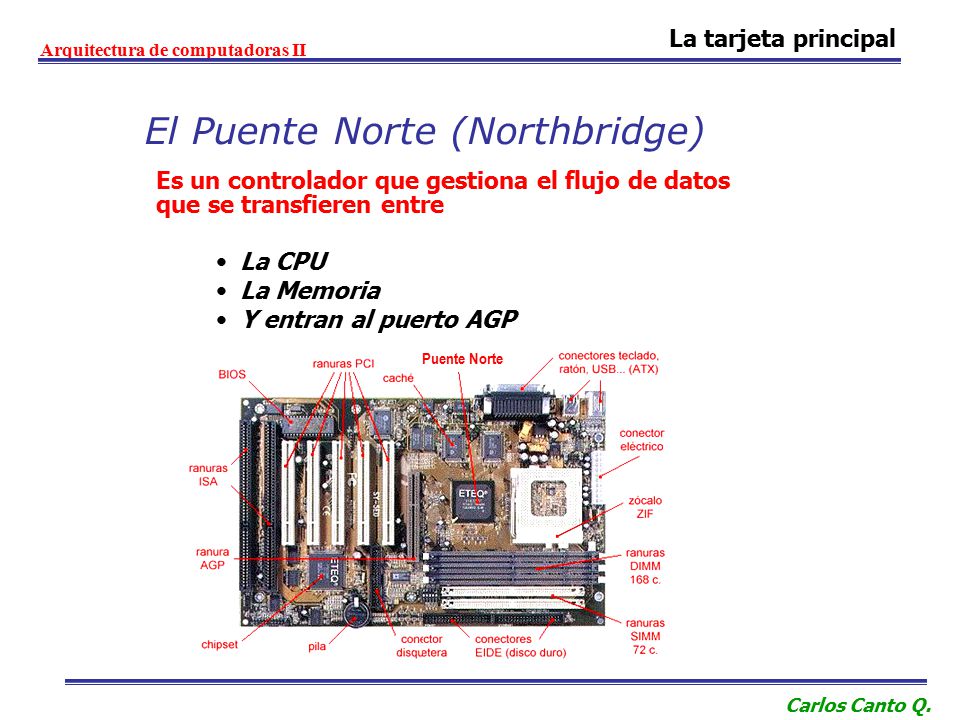

La tarjeta principal Arquitectura de computadoras II El Puente Norte (Northbridge) Es un controlador que gestiona el flujo de datos que se transfieren entre La CPU La Memoria Y entran al puerto AGP Puente Norte Carlos Canto Q.

17 Motherboard ilustrando algunas partes importantes
La tarjeta principal Arquitectura de computadoras II Motherboard ilustrando algunas partes importantes Puente Norte Puente Sur Sockets de memoria Zócalo del Microprocesador ZIF ( Zero Insertion Force) Puerto AGP Slots de expansión Carlos Canto Q.

18 El Chipset y concentradores
La tarjeta principal Arquitectura de computadoras II El Chipset y concentradores MCH i845PE ICH ATA100 MB/S 2 canales IDE Interfase LAN Flash BIOS 6 canales de Audio 4 Puertos USB 2.0 PCI DDR 266/333 AGP 4X Procesador Intel Pentium 4 4.2 ó 3.2 GB/s 533/400MHz >1GB/s 133 MB/s Canal doble 4.0 GB/s Arquitectura Hub de Intel MCH: Memory Hub Concetrator ICH: Input/ Output Hub concetrator Carlos Canto Q.

19

20 BUS ISA( Indsustry Standard Architecture) DE 8 BITS

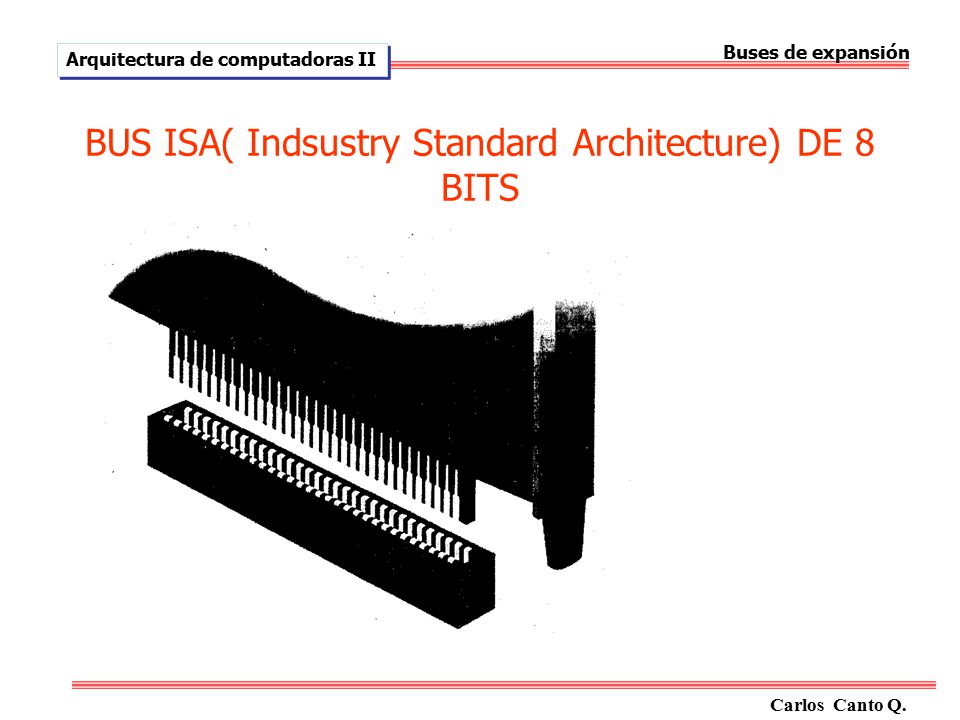

Buses de expansión Arquitectura de computadoras II BUS ISA( Indsustry Standard Architecture) DE 8 BITS Carlos Canto Q.

21 BUS MCA (MICROCANAL) DE 32 BITS
Buses de expansión Arquitectura de computadoras II BUS MCA (MICROCANAL) DE 32 BITS Carlos Canto Q.

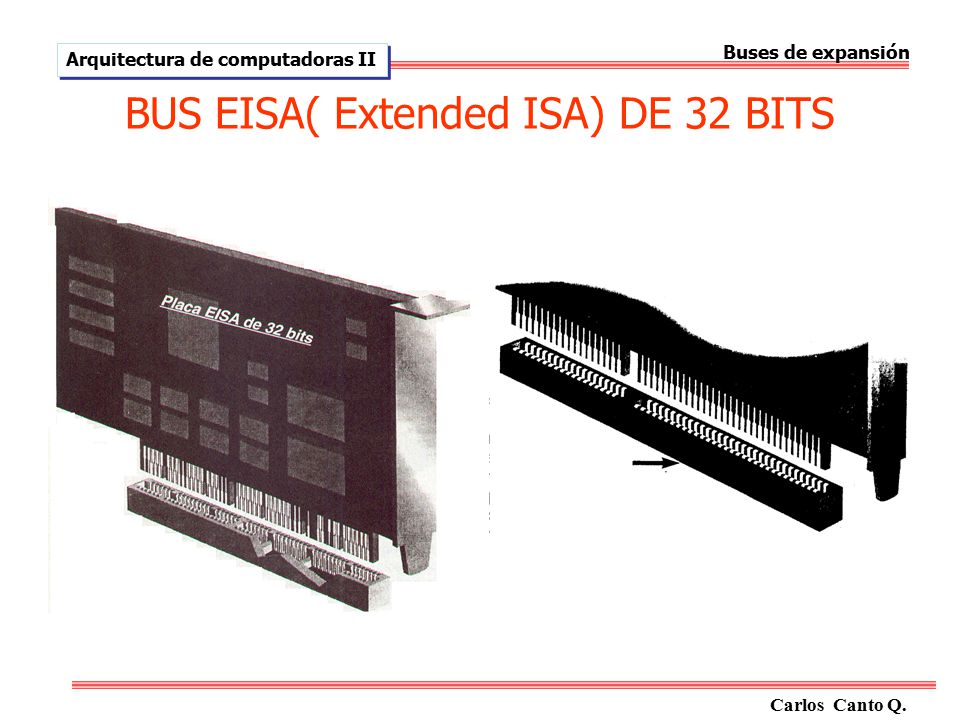

22 BUS EISA( Extended ISA) DE 32 BITS
Buses de expansión Arquitectura de computadoras II BUS EISA( Extended ISA) DE 32 BITS Carlos Canto Q.

23 Características de los Buses

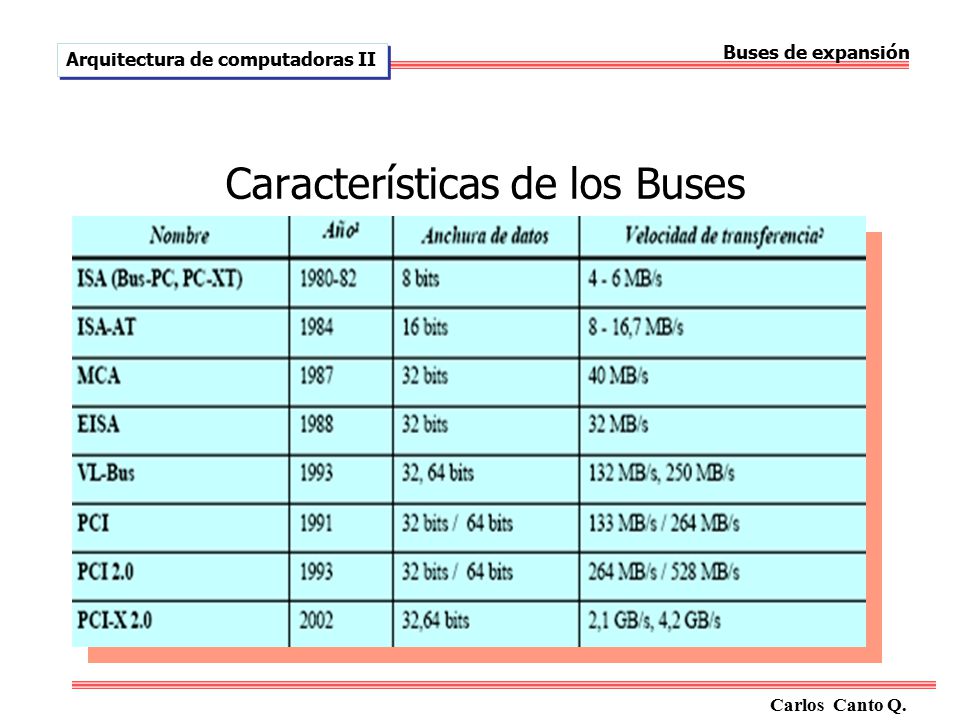

Buses de expansión Arquitectura de computadoras II Características de los Buses Carlos Canto Q.

24 Sistema basado en una Pentium 4 de 3.06 Ghz

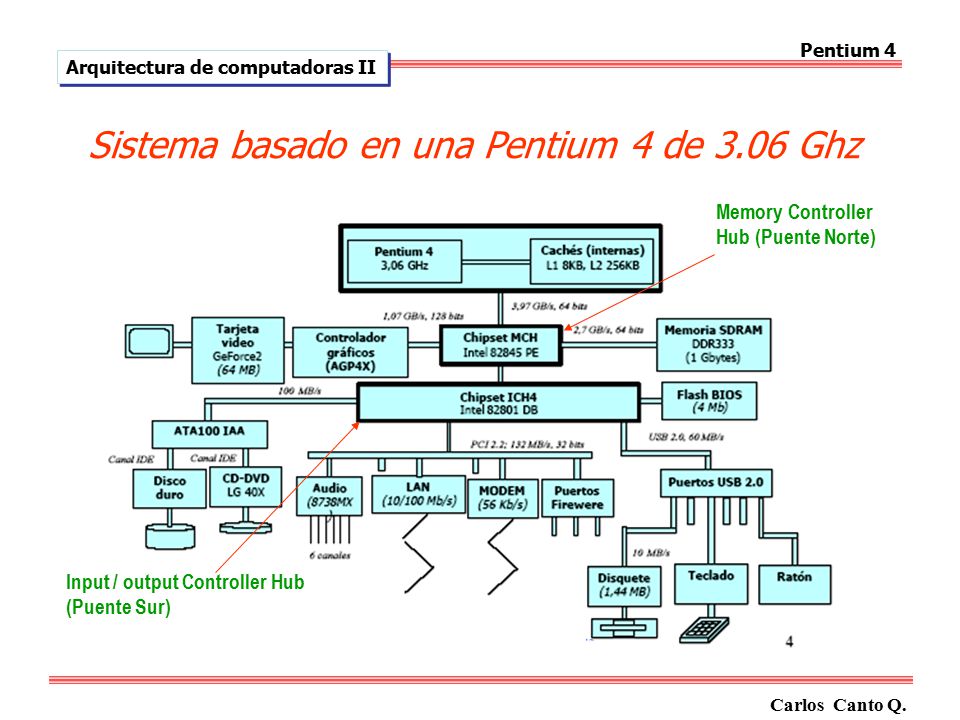

Arquitectura de computadoras II Sistema basado en una Pentium 4 de 3.06 Ghz Memory Controller Hub (Puente Norte) Input / output Controller Hub (Puente Sur) Carlos Canto Q.

25 Buses de expansión Arquitectura de computadoras II Carlos Canto Q.

26 Buses de expansión Arquitectura de computadoras II Carlos Canto Q.

27 Buses de expansión Arquitectura de computadoras II Carlos Canto Q.
