1 FACULTAD DE ARQUITECTURA, URBANISMO y GEOGRAFIA
CARRERA DE ARQUITECTURA UNIVERSIDAD DE CONCEPCION Norman Foster “Mi misión es crear una estructura que sea sensible a la cultura y clima de un lugar” INTEGRANTES: Christian Aravena Bárbara Andaur Sebastián Araya GRUPO : 2 FECHA : 6 de Abril del 2009 CURSO: Arquitectura y estructura PROFESOR: Claudia Castro

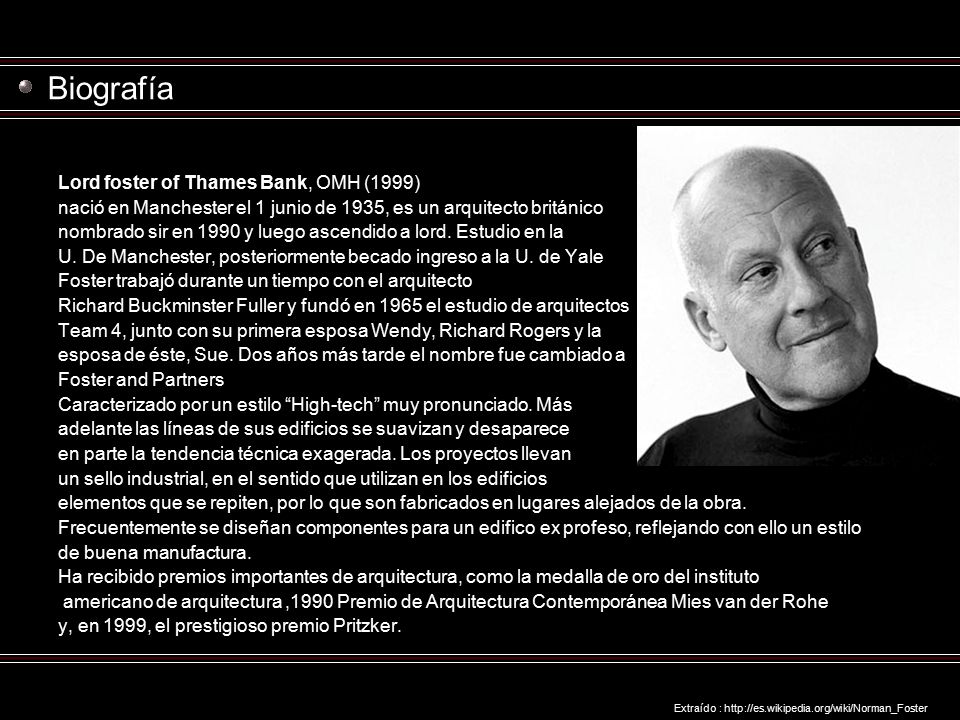

2 Biografía Lord foster of Thames Bank, OMH (1999)
nació en Manchester el 1 junio de 1935, es un arquitecto británico nombrado sir en 1990 y luego ascendido a lord. Estudio en la U. De Manchester, posteriormente becado ingreso a la U. de Yale Foster trabajó durante un tiempo con el arquitecto Richard Buckminster Fuller y fundó en 1965 el estudio de arquitectos Team 4, junto con su primera esposa Wendy, Richard Rogers y la esposa de éste, Sue. Dos años más tarde el nombre fue cambiado a Foster and Partners Caracterizado por un estilo “High-tech” muy pronunciado. Más adelante las líneas de sus edificios se suavizan y desaparece en parte la tendencia técnica exagerada. Los proyectos llevan un sello industrial, en el sentido que utilizan en los edificios elementos que se repiten, por lo que son fabricados en lugares alejados de la obra. Frecuentemente se diseñan componentes para un edifico ex profeso, reflejando con ello un estilo de buena manufactura. Ha recibido premios importantes de arquitectura, como la medalla de oro del instituto americano de arquitectura ,1990 Premio de Arquitectura Contemporánea Mies van der Rohe y, en 1999, el prestigioso premio Pritzker. Extraído :

3 Chesa Futura 1 Estado: En uso Actual propietario: SISA immobilien AG
Fecha de construcción: Ubicación: Sankt Moritz, Grisones , Suiza , Europa Función / uso: Edificio de apartamentos

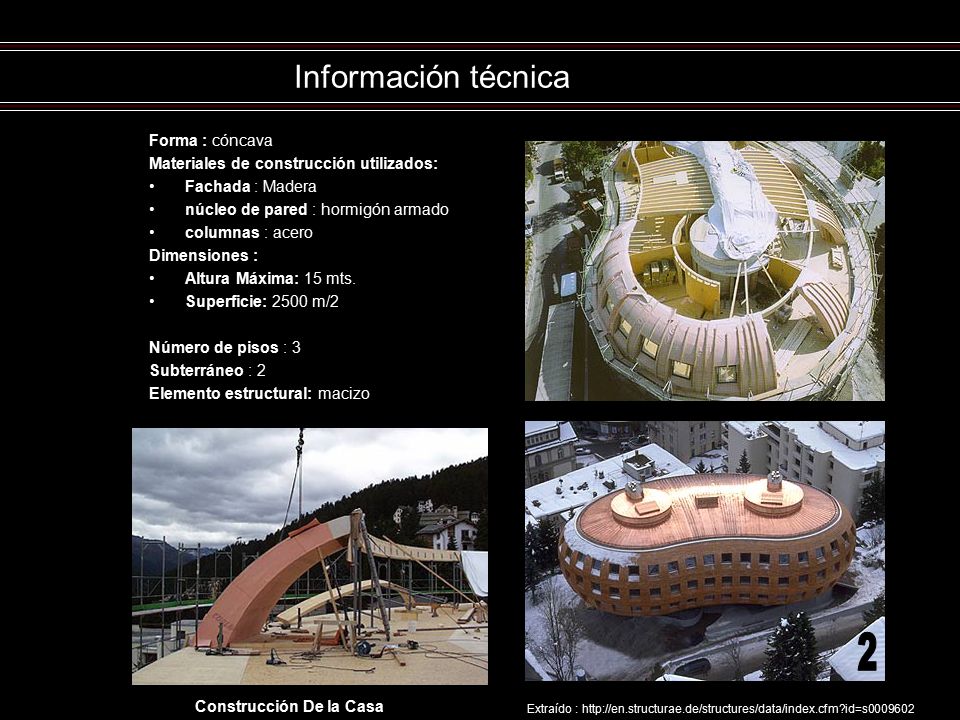

4 Información técnica 2 Forma : cóncava
Materiales de construcción utilizados: Fachada : Madera núcleo de pared : hormigón armado columnas : acero Dimensiones : Altura Máxima: 15 mts. Superficie: 2500 m/2 Número de pisos : 3 Subterráneo : 2 Elemento estructural: macizo 2 Construcción De la Casa Extraído :

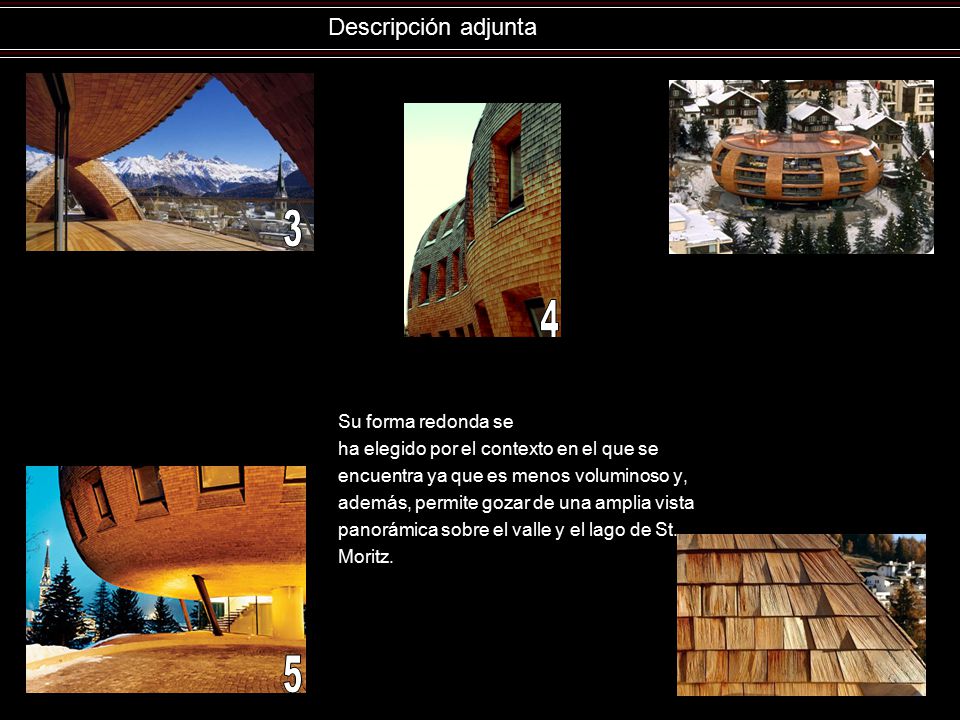

5 3 4 5 Descripción adjunta Su forma redonda se
ha elegido por el contexto en el que se encuentra ya que es menos voluminoso y, además, permite gozar de una amplia vista panorámica sobre el valle y el lago de St. Moritz. 5

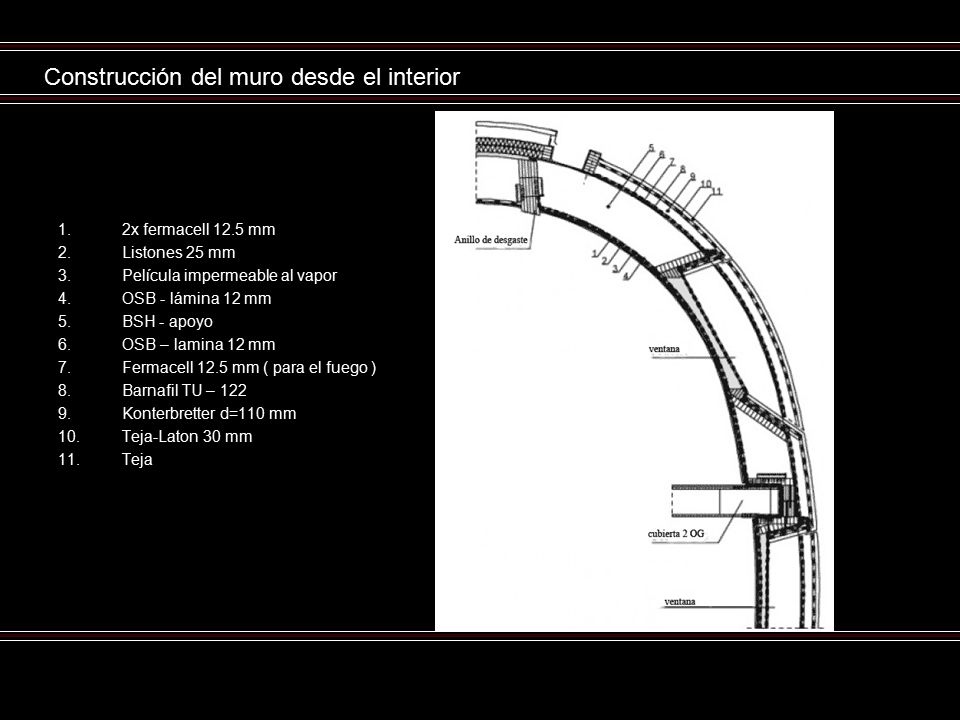

6 Construcción del muro desde el interior
2x fermacell 12.5 mm Listones 25 mm Película impermeable al vapor OSB - lámina 12 mm BSH - apoyo OSB – lamina 12 mm Fermacell 12.5 mm ( para el fuego ) Barnafil TU – 122 Konterbretter d=110 mm Teja-Laton 30 mm Teja

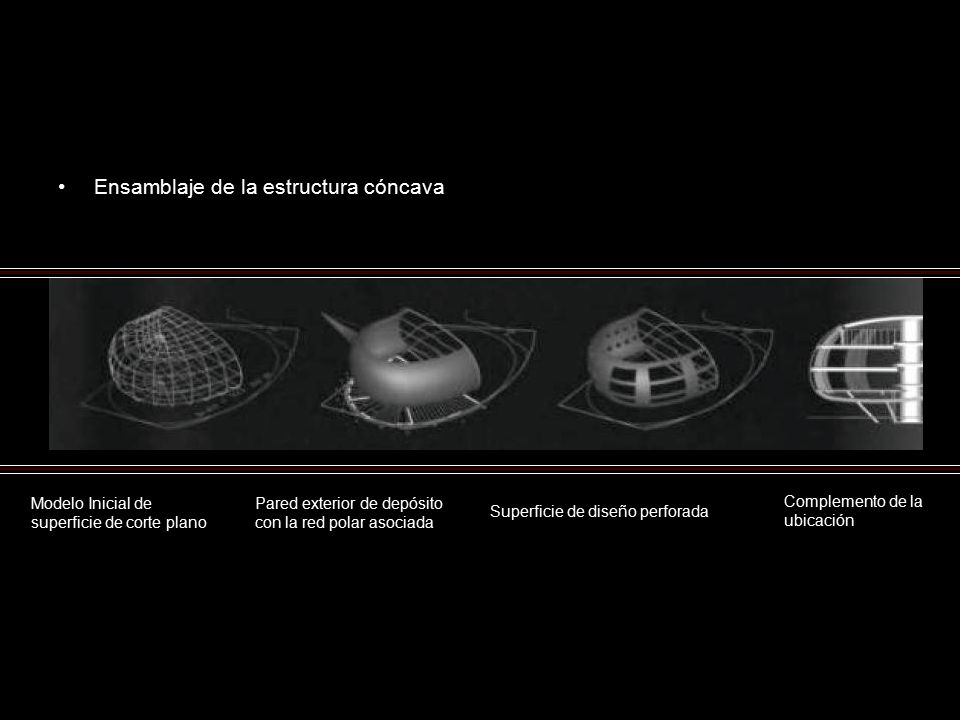

7 Ensamblaje de la estructura cóncava
Modelo Inicial de superficie de corte plano Pared exterior de depósito con la red polar asociada Complemento de la ubicación Superficie de diseño perforada

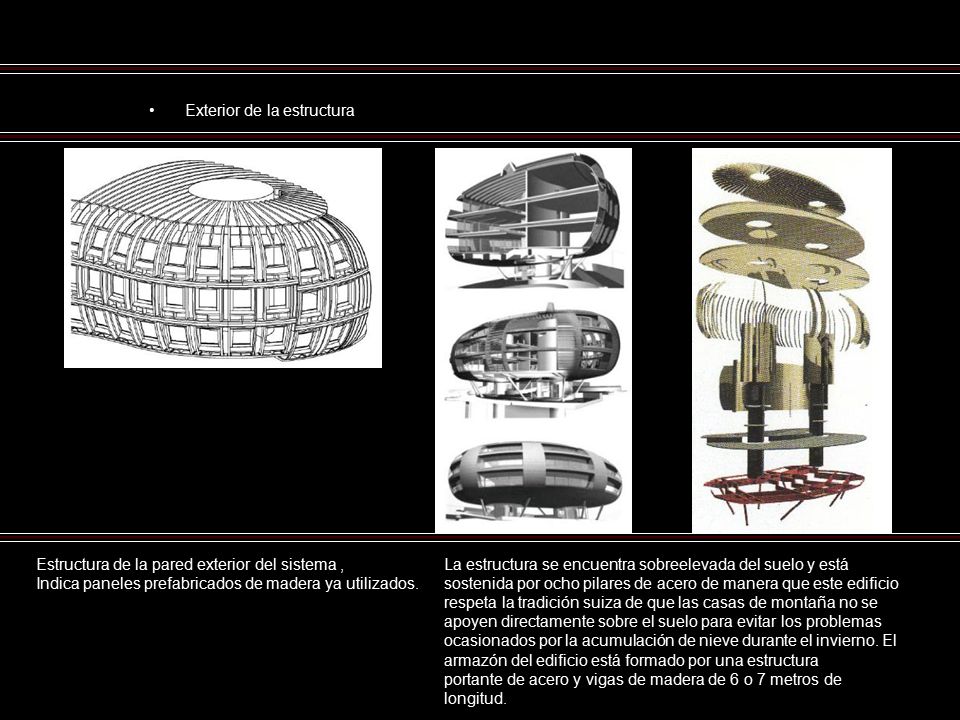

8 Exterior de la estructura
Estructura de la pared exterior del sistema , Indica paneles prefabricados de madera ya utilizados. La estructura se encuentra sobreelevada del suelo y está sostenida por ocho pilares de acero de manera que este edificio respeta la tradición suiza de que las casas de montaña no se apoyen directamente sobre el suelo para evitar los problemas ocasionados por la acumulación de nieve durante el invierno. El armazón del edificio está formado por una estructura portante de acero y vigas de madera de 6 o 7 metros de longitud.

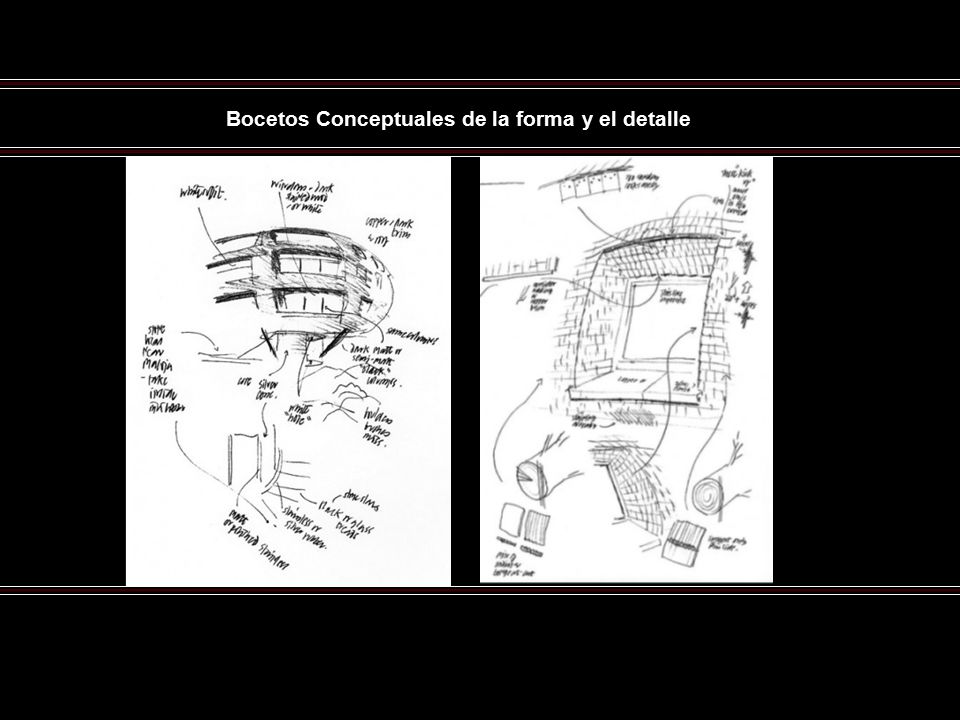

9 Bocetos Conceptuales de la forma y el detalle

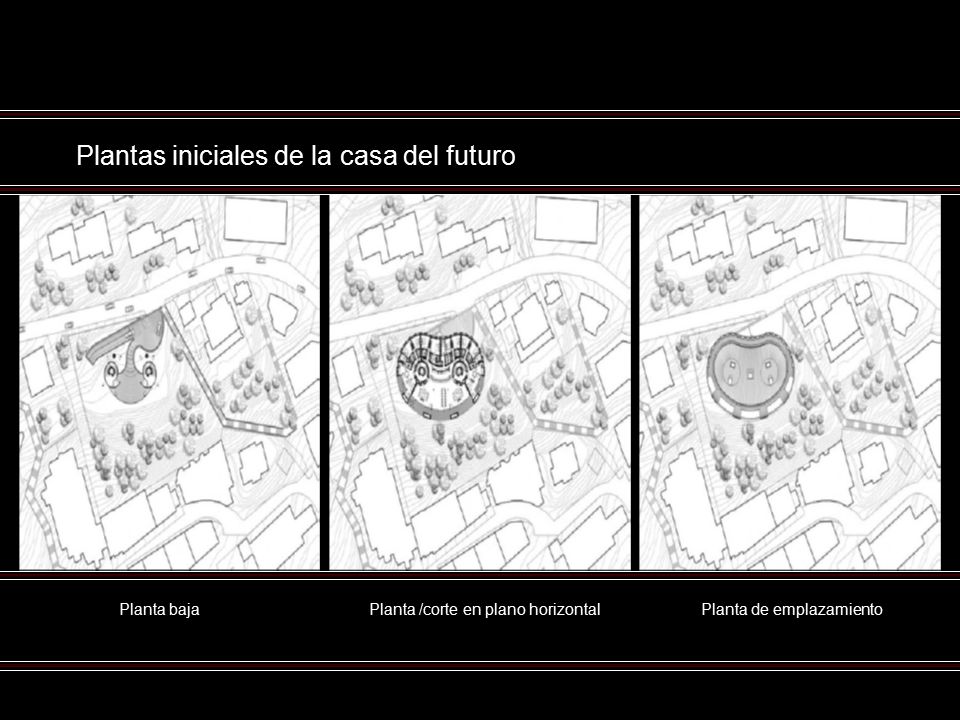

10 Plantas iniciales de la casa del futuro
Planta baja Planta /corte en plano horizontal Planta de emplazamiento

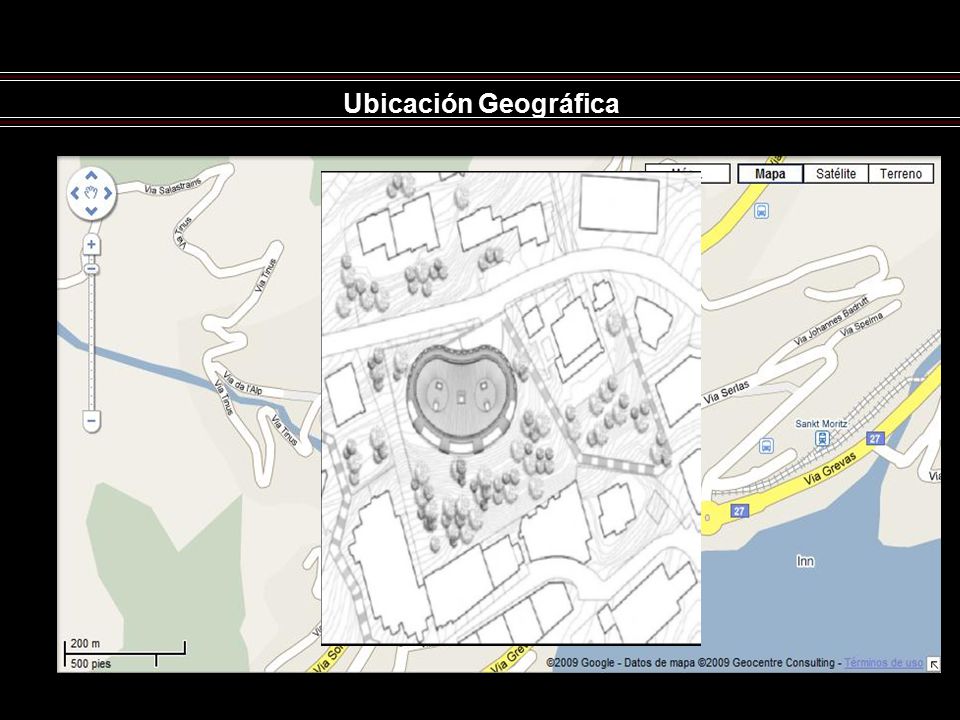

11 Ubicación Geográfica

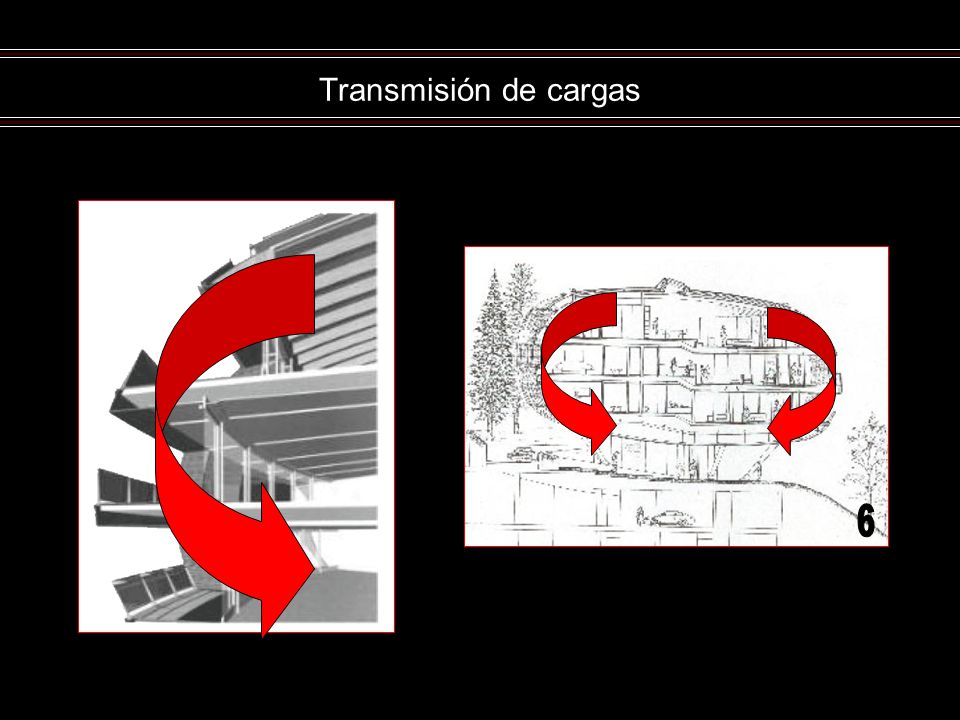

12 Transmisión de cargas 6

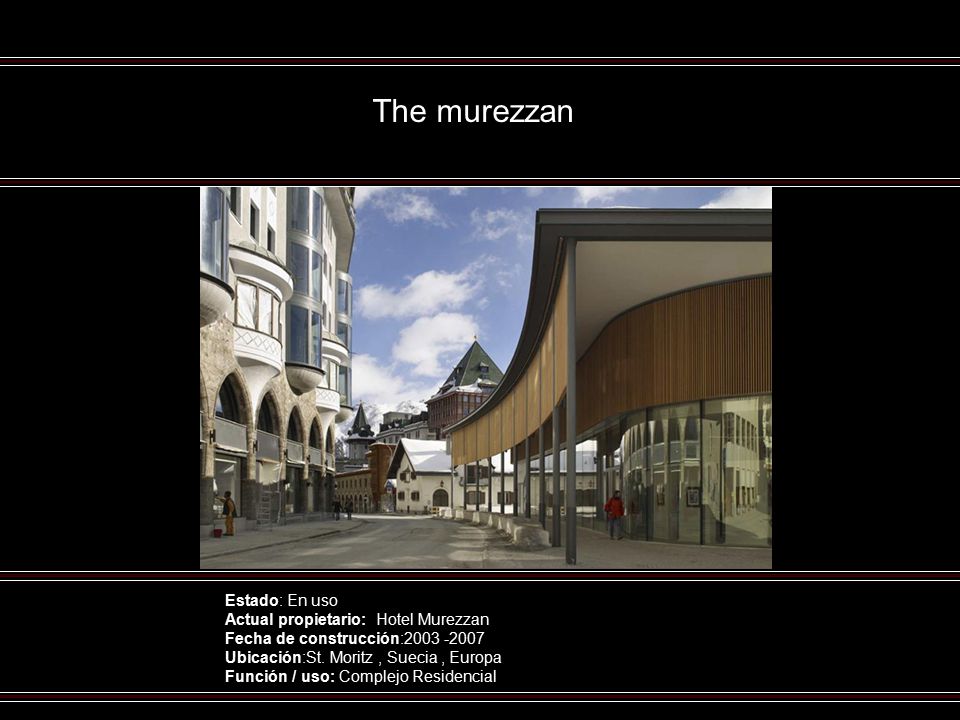

13 The murezzan Estado: En uso Actual propietario: Hotel Murezzan
Fecha de construcción: Ubicación:St. Moritz , Suecia , Europa Función / uso: Complejo Residencial

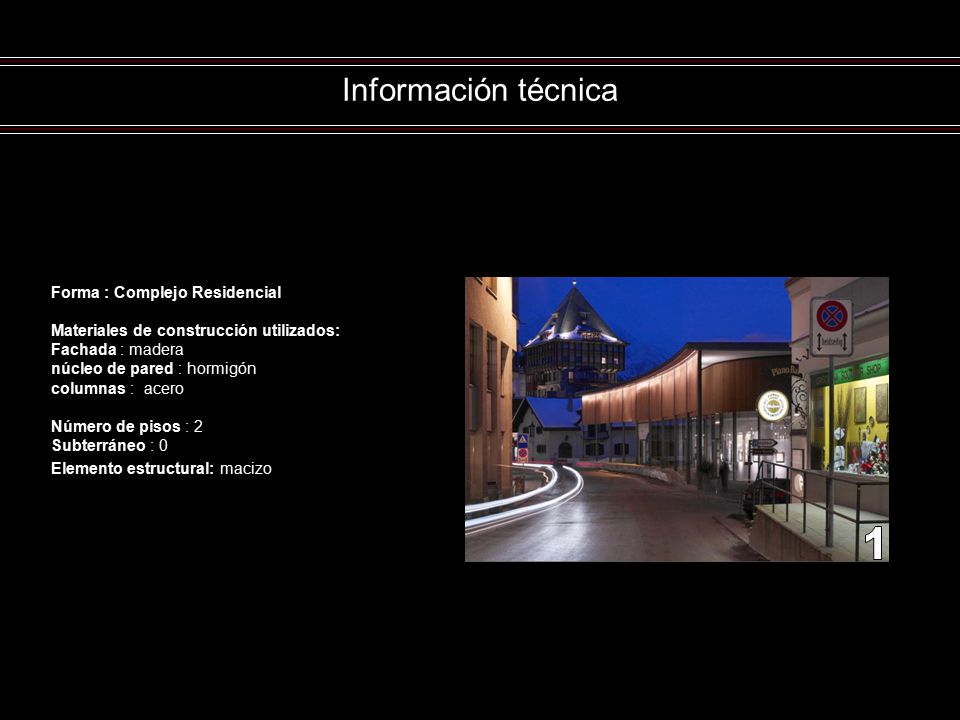

14 Información técnica 1 Forma : Complejo Residencial
Materiales de construcción utilizados: Fachada : madera núcleo de pared : hormigón columnas : acero Número de pisos : 2 Subterráneo : 0 Elemento estructural: macizo 1

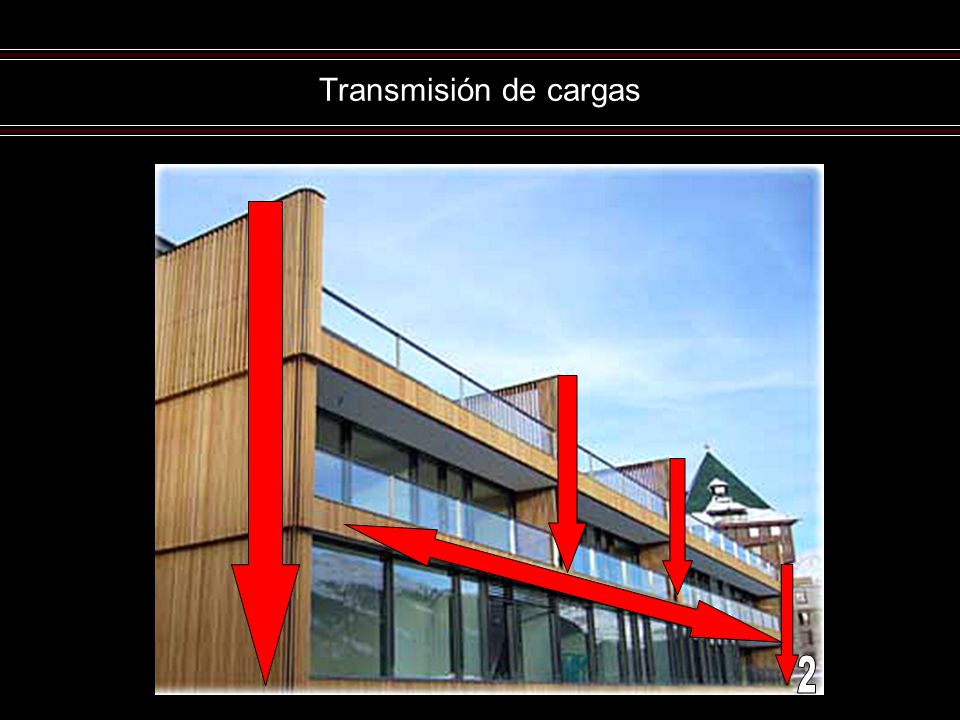

15 Transmisión de cargas 2

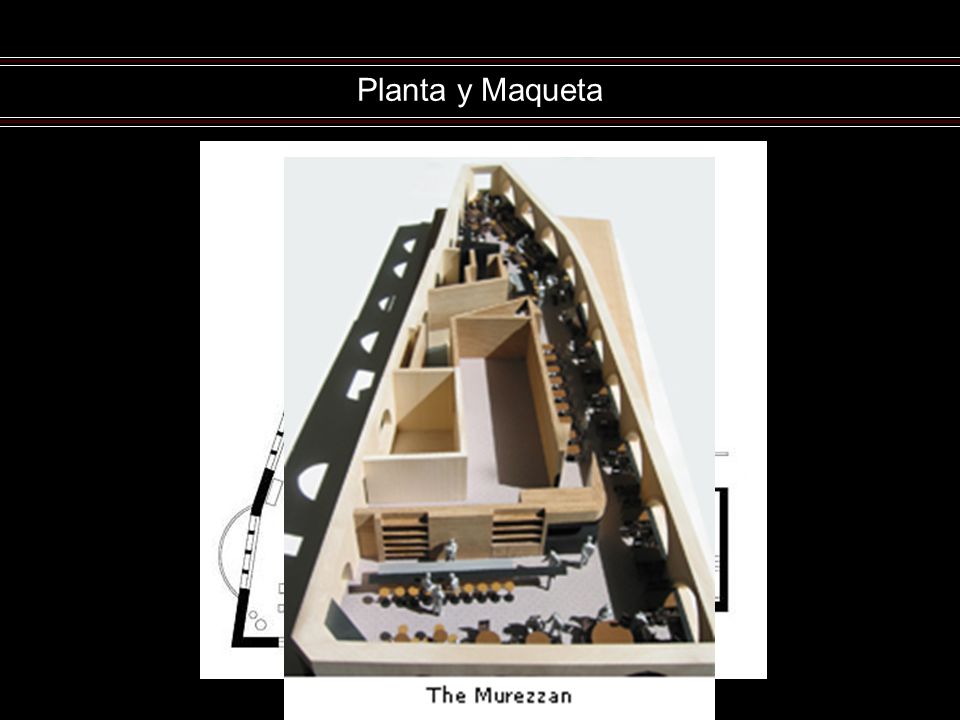

16 Planta y Maqueta

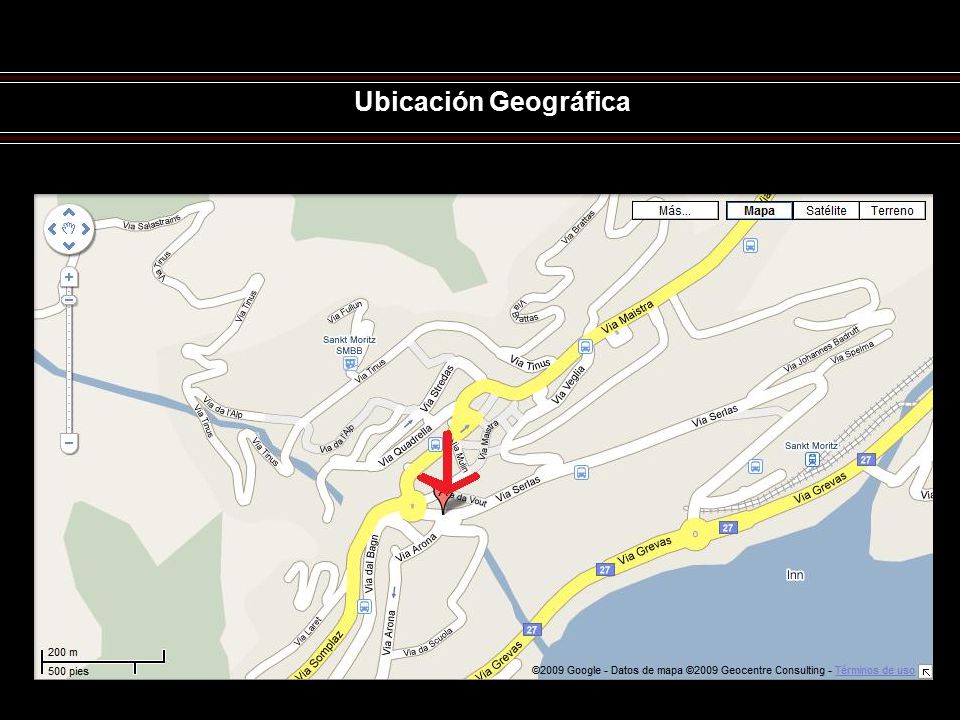

17 Ubicación Geográfica

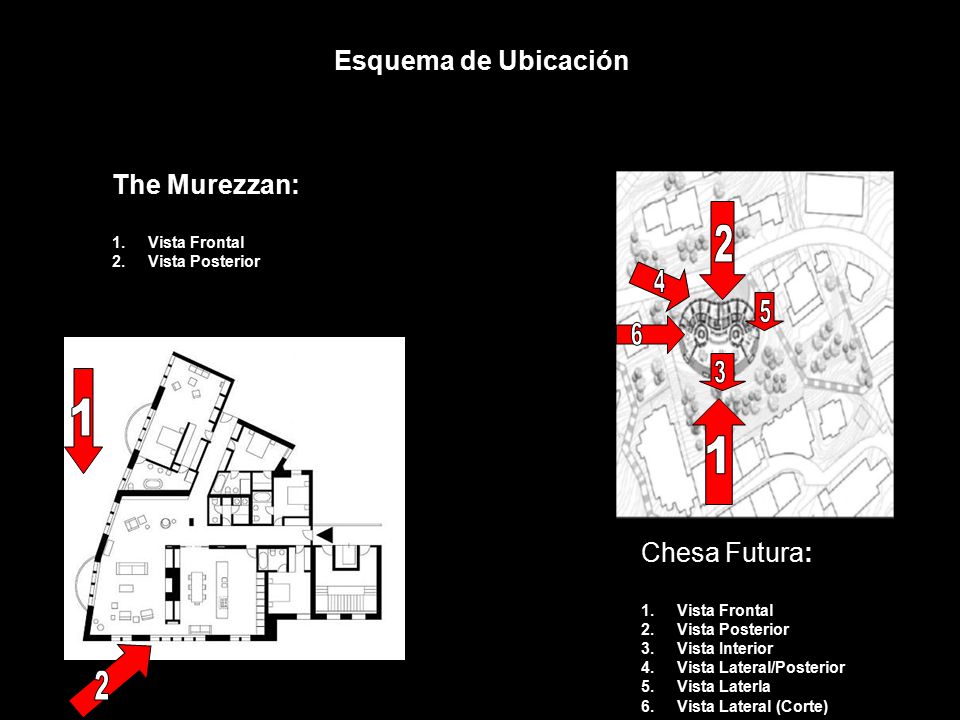

18 Esquema de Ubicación The Murezzan: 2 1 1 Chesa Futura: 2 Vista Frontal
Vista Posterior 2 4 5 6 3 1 1 Chesa Futura: Vista Frontal Vista Posterior Vista Interior Vista Lateral/Posterior Vista Laterla Vista Lateral (Corte) 2

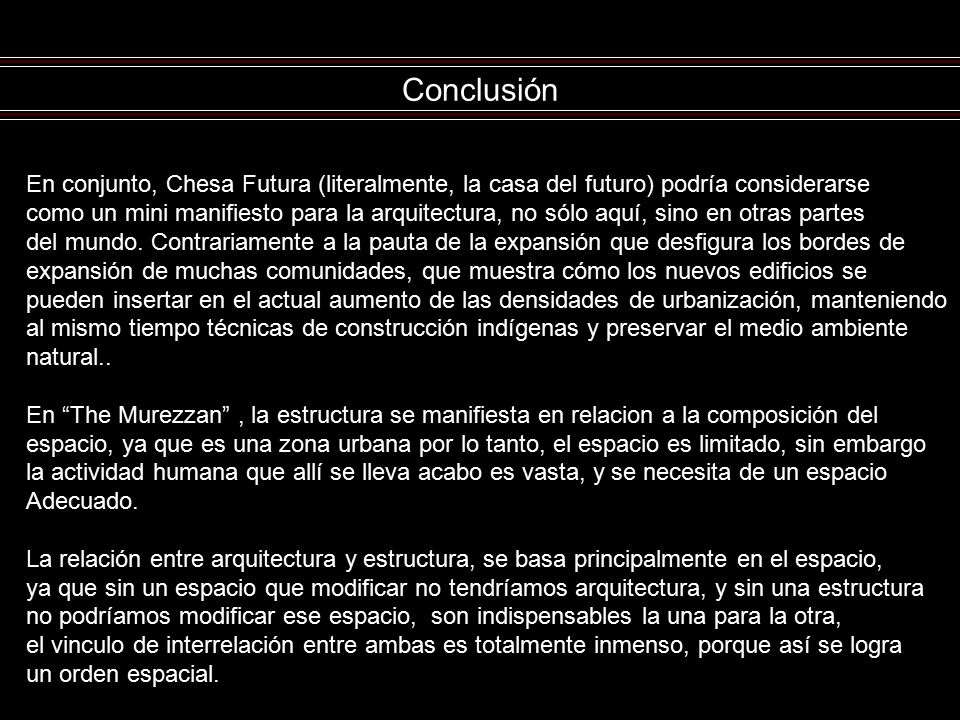

19 Conclusión En conjunto, Chesa Futura (literalmente, la casa del futuro) podría considerarse como un mini manifiesto para la arquitectura, no sólo aquí, sino en otras partes del mundo. Contrariamente a la pauta de la expansión que desfigura los bordes de expansión de muchas comunidades, que muestra cómo los nuevos edificios se pueden insertar en el actual aumento de las densidades de urbanización, manteniendo al mismo tiempo técnicas de construcción indígenas y preservar el medio ambiente natural.. En “The Murezzan” , la estructura se manifiesta en relacion a la composición del espacio, ya que es una zona urbana por lo tanto, el espacio es limitado, sin embargo la actividad humana que allí se lleva acabo es vasta, y se necesita de un espacio Adecuado. La relación entre arquitectura y estructura, se basa principalmente en el espacio, ya que sin un espacio que modificar no tendríamos arquitectura, y sin una estructura no podríamos modificar ese espacio, son indispensables la una para la otra, el vinculo de interrelación entre ambas es totalmente inmenso, porque así se logra un orden espacial.
