1 Trabajo nº 3 San pedro 7 casa plateada Remodelación plateada Felipe Neira

2 Ubicación SAN PEDRO. SAN PEDRO.

3 Terreno

4 Terreno EL TERRENO DE LA VIVIENDA ES UNA ZONA PLANA DONDE EL TEMA DE LAS SOMBRAS EXISTE SOLO A NIVEL MENOR ( arbustos y viviendas colindantes )POR LO CUAL EL ASOLEAMINTO ES DIRECTO DURANTE TODO EL DIA. EL TERRENO DE LA VIVIENDA ES UNA ZONA PLANA DONDE EL TEMA DE LAS SOMBRAS EXISTE SOLO A NIVEL MENOR ( arbustos y viviendas colindantes )POR LO CUAL EL ASOLEAMINTO ES DIRECTO DURANTE TODO EL DIA. LA CASA LA ELEGI EN ESA UBICACIÓN POR UN TEMA DE MAYOR LIBERTAD DE TERRENO AL NO ESTAR RODEADA DE VIVIENDAS LO QUE ME AYUDA A APROBECHAR DE MEJOR MANERA EL TEMA DEL SOL, VIENTO SOMBRAS ETC. LA CASA LA ELEGI EN ESA UBICACIÓN POR UN TEMA DE MAYOR LIBERTAD DE TERRENO AL NO ESTAR RODEADA DE VIVIENDAS LO QUE ME AYUDA A APROBECHAR DE MEJOR MANERA EL TEMA DEL SOL, VIENTO SOMBRAS ETC.

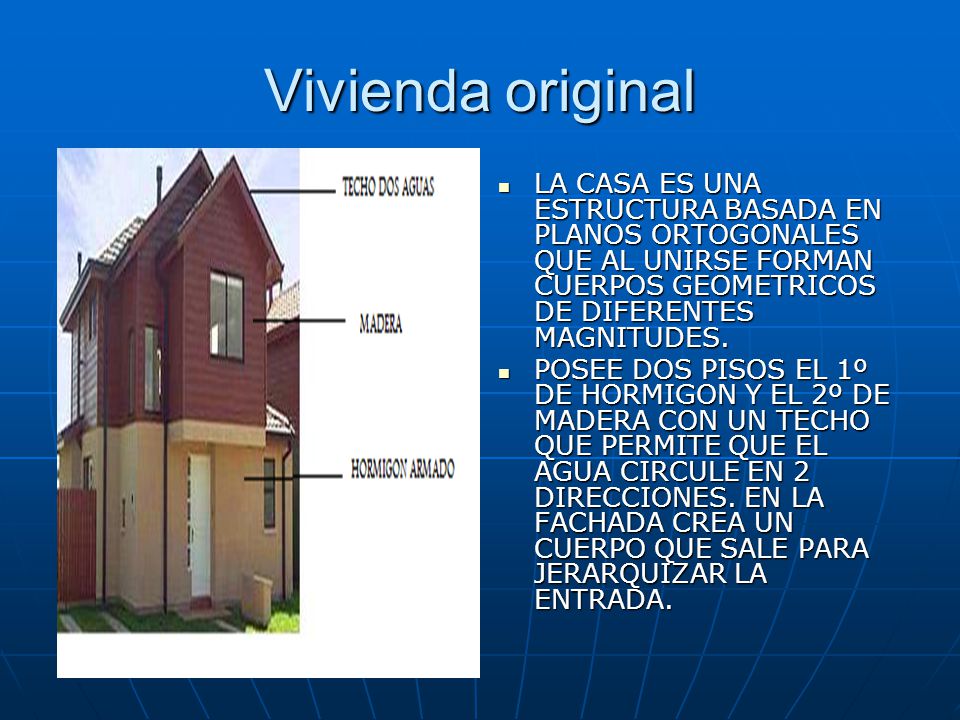

5 Vivienda original LA CASA ES UNA ESTRUCTURA BASADA EN PLANOS ORTOGONALES QUE AL UNIRSE FORMAN CUERPOS GEOMETRICOS DE DIFERENTES MAGNITUDES. LA CASA ES UNA ESTRUCTURA BASADA EN PLANOS ORTOGONALES QUE AL UNIRSE FORMAN CUERPOS GEOMETRICOS DE DIFERENTES MAGNITUDES. POSEE DOS PISOS EL 1º DE HORMIGON Y EL 2º DE MADERA CON UN TECHO QUE PERMITE QUE EL AGUA CIRCULE EN 2 DIRECCIONES. EN LA FACHADA CREA UN CUERPO QUE SALE PARA JERARQUIZAR LA ENTRADA. POSEE DOS PISOS EL 1º DE HORMIGON Y EL 2º DE MADERA CON UN TECHO QUE PERMITE QUE EL AGUA CIRCULE EN 2 DIRECCIONES. EN LA FACHADA CREA UN CUERPO QUE SALE PARA JERARQUIZAR LA ENTRADA.

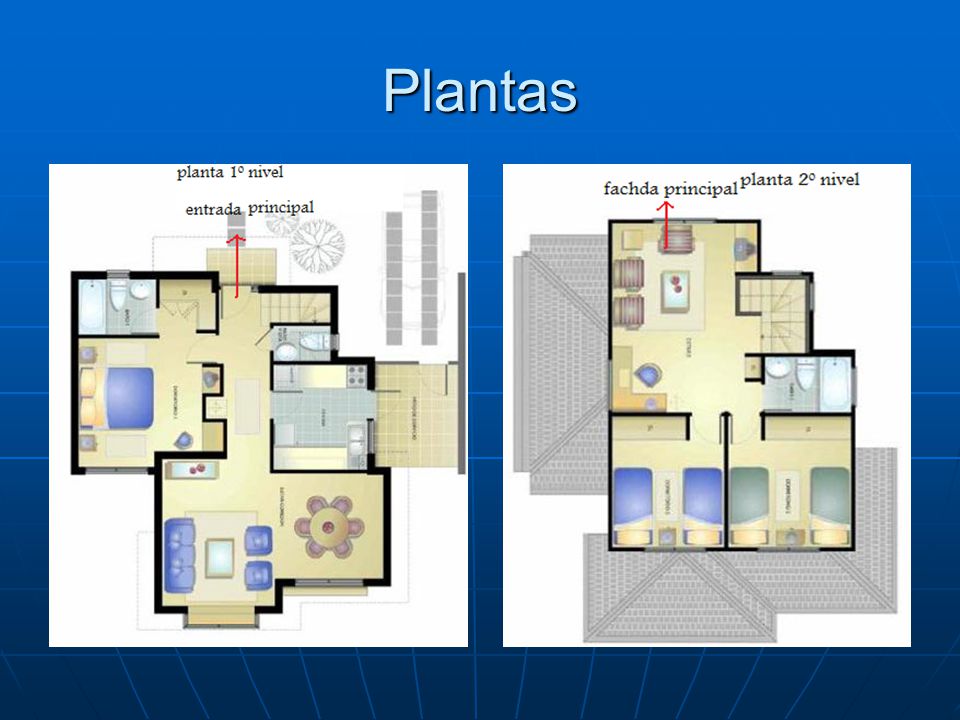

6 Plantas

7 Vivienda original en verano Tanto en el 1º como en el 2º nivel la casa recibe los rayos solares directamente, pero actua de manera distinta en cada nivel Tanto en el 1º como en el 2º nivel la casa recibe los rayos solares directamente, pero actua de manera distinta en cada nivel El 1º nivel es de hormigon lo cual permite absorber por un tiempo la tº generando así espacios mas frescos al interior de la casa. El 1º nivel es de hormigon lo cual permite absorber por un tiempo la tº generando así espacios mas frescos al interior de la casa. El 2º nivel de madera no retiene los rayos solares por lo que la tº de esos espacios es mas alta. El 2º nivel de madera no retiene los rayos solares por lo que la tº de esos espacios es mas alta.

8 Vivienda original en invierno. El clima en invierno es de mucha lluvia y viento y de muy poco sol por lo que el 1º y 2º nivel reciben de manera directa las condiciones climatologicas de esta época del año generando espacio fríos pero que pueden ser calentados con mucho éxito debido a que el material no deja escapar el calor. El clima en invierno es de mucha lluvia y viento y de muy poco sol por lo que el 1º y 2º nivel reciben de manera directa las condiciones climatologicas de esta época del año generando espacio fríos pero que pueden ser calentados con mucho éxito debido a que el material no deja escapar el calor.

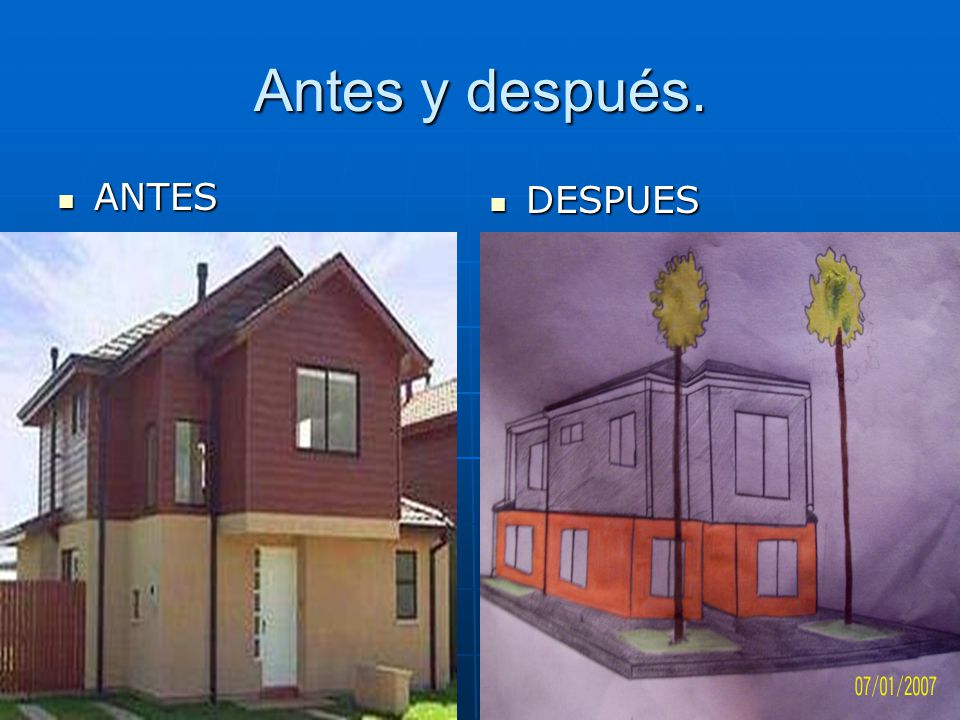

9 Antes y después. ANTES ANTES DESPUES DESPUES

10 Propuesta La remodelación genera que se pierdan ciertas partes de la antigua casa para así generar un cuerpo mayor (fachada) que se enangosta hacia atrás, el 2º nivel lo moví hacia delante para que así generara sombra en el 1º nivel. En ambos niveles incluí mayor cantidad de ventanas para aprovechar mas la luz natural ya sea para luz o para calor. La remodelación genera que se pierdan ciertas partes de la antigua casa para así generar un cuerpo mayor (fachada) que se enangosta hacia atrás, el 2º nivel lo moví hacia delante para que así generara sombra en el 1º nivel. En ambos niveles incluí mayor cantidad de ventanas para aprovechar mas la luz natural ya sea para luz o para calor. La casa ahora es totalmente de hormigón. La casa ahora es totalmente de hormigón. En la parte exterior inserte un bloque de cemento por todo el perímetro de la casa con un cierto grado de inclinación hacia el exterior, de unos 30 cm. de altura en donde hay áreas verdes todo esto para que en el invierno el agua que cae en la casa baje por cañerías llegue al cemento y todo lo que no es absorbido por las áreas verdes descienda por el bloque de cemento hacia fuera del terreno de la casa; los árboles insertados son para dar un poco de sombra en el verano y además para darle una sensación mas natural al lugar. En la parte exterior inserte un bloque de cemento por todo el perímetro de la casa con un cierto grado de inclinación hacia el exterior, de unos 30 cm. de altura en donde hay áreas verdes todo esto para que en el invierno el agua que cae en la casa baje por cañerías llegue al cemento y todo lo que no es absorbido por las áreas verdes descienda por el bloque de cemento hacia fuera del terreno de la casa; los árboles insertados son para dar un poco de sombra en el verano y además para darle una sensación mas natural al lugar.

11 Esquema de la propuesta

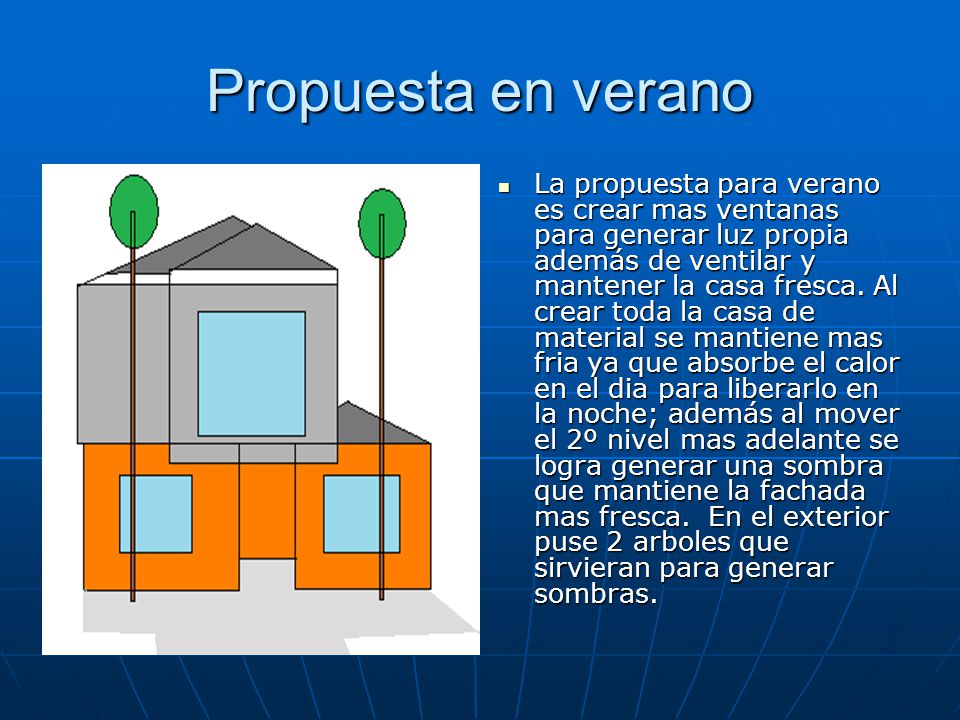

12 Propuesta en verano La propuesta para verano es crear mas ventanas para generar luz propia además de ventilar y mantener la casa fresca. Al crear toda la casa de material se mantiene mas fria ya que absorbe el calor en el dia para liberarlo en la noche; además al mover el 2º nivel mas adelante se logra generar una sombra que mantiene la fachada mas fresca. En el exterior puse 2 arboles que sirvieran para generar sombras. La propuesta para verano es crear mas ventanas para generar luz propia además de ventilar y mantener la casa fresca. Al crear toda la casa de material se mantiene mas fria ya que absorbe el calor en el dia para liberarlo en la noche; además al mover el 2º nivel mas adelante se logra generar una sombra que mantiene la fachada mas fresca. En el exterior puse 2 arboles que sirvieran para generar sombras.

13 Propuesta en invierno para invierno el nuevo diseño se basa en el uso de una gran plataforma con un grado de inclinación, que esta bajo la casa con zona de áreas verdes, todo esto para que cuando llueva el agua que cae desde el techo llegue a las areas verdes en donde gran parte del agua sera retenida para luego siga su caino por la plataforma de cemento. para invierno el nuevo diseño se basa en el uso de una gran plataforma con un grado de inclinación, que esta bajo la casa con zona de áreas verdes, todo esto para que cuando llueva el agua que cae desde el techo llegue a las areas verdes en donde gran parte del agua sera retenida para luego siga su caino por la plataforma de cemento. La casa en invierno tiene la desventaja que va a hacer mucho mas dificil mantener el calor ya que es entera de hormigon y posee muchas ventanas. La casa en invierno tiene la desventaja que va a hacer mucho mas dificil mantener el calor ya que es entera de hormigon y posee muchas ventanas.

14 Vista lateral y frontal de la casa

15 Vista trasera y lateral de la casa

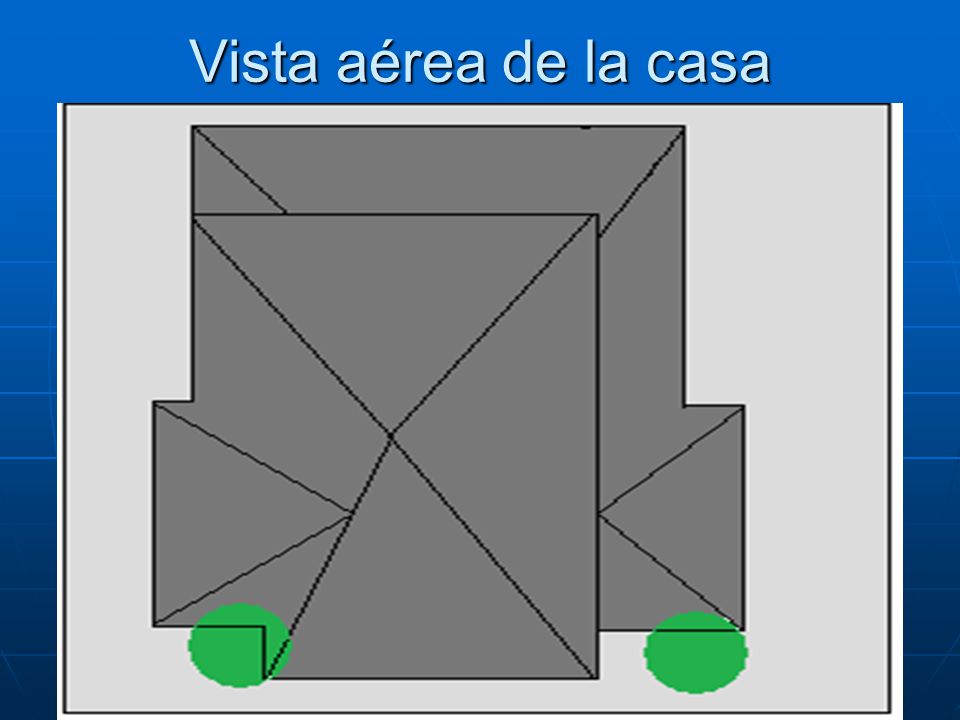

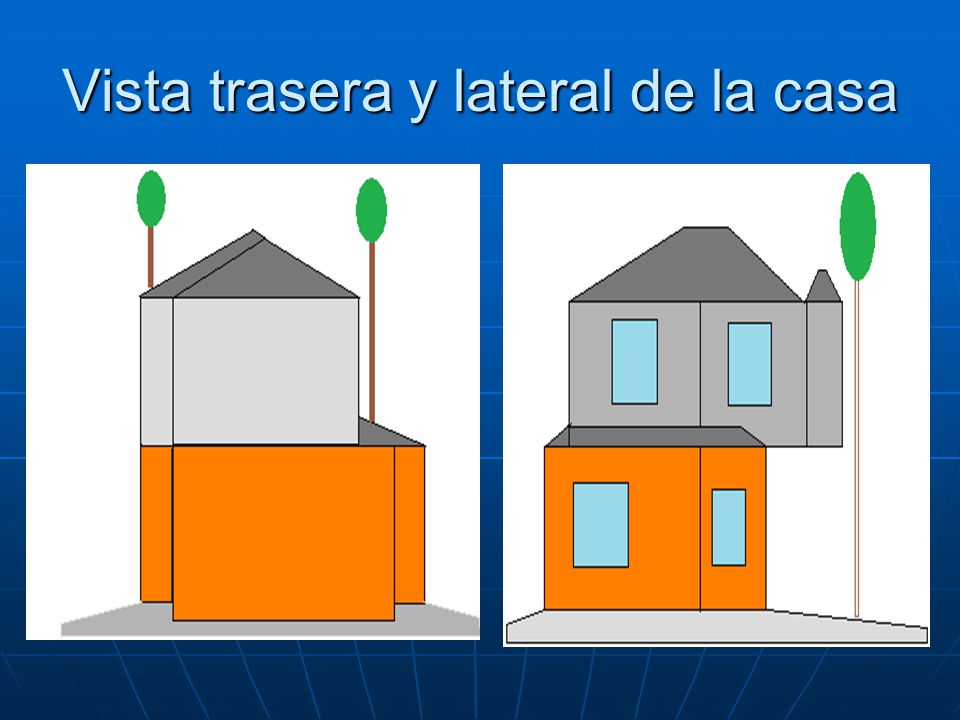

16 Vista aérea de la casa

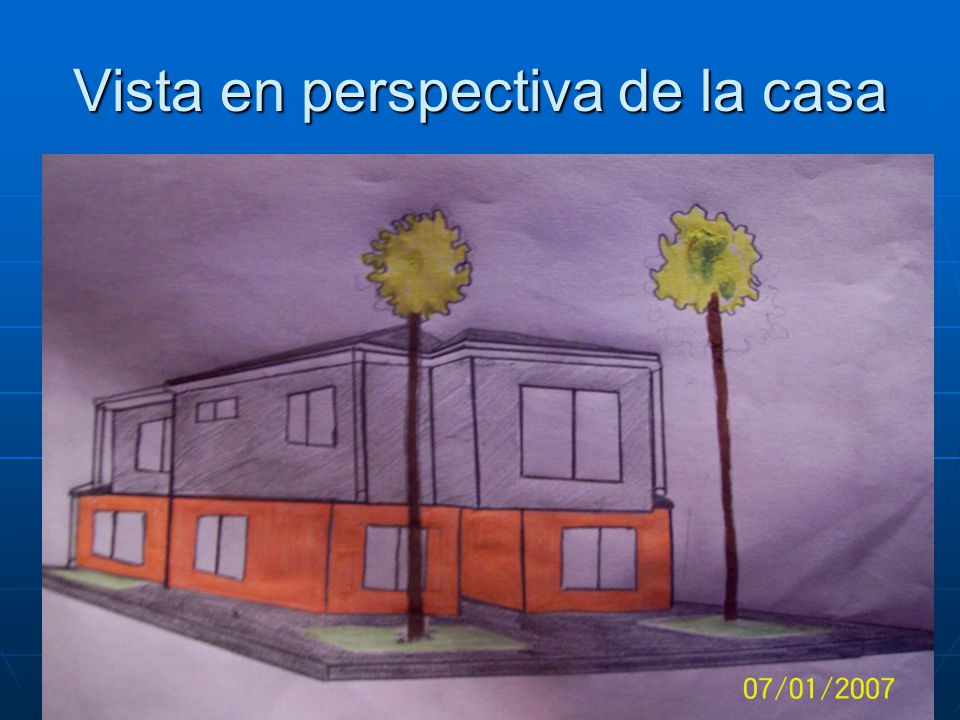

17 Vista en perspectiva de la casa

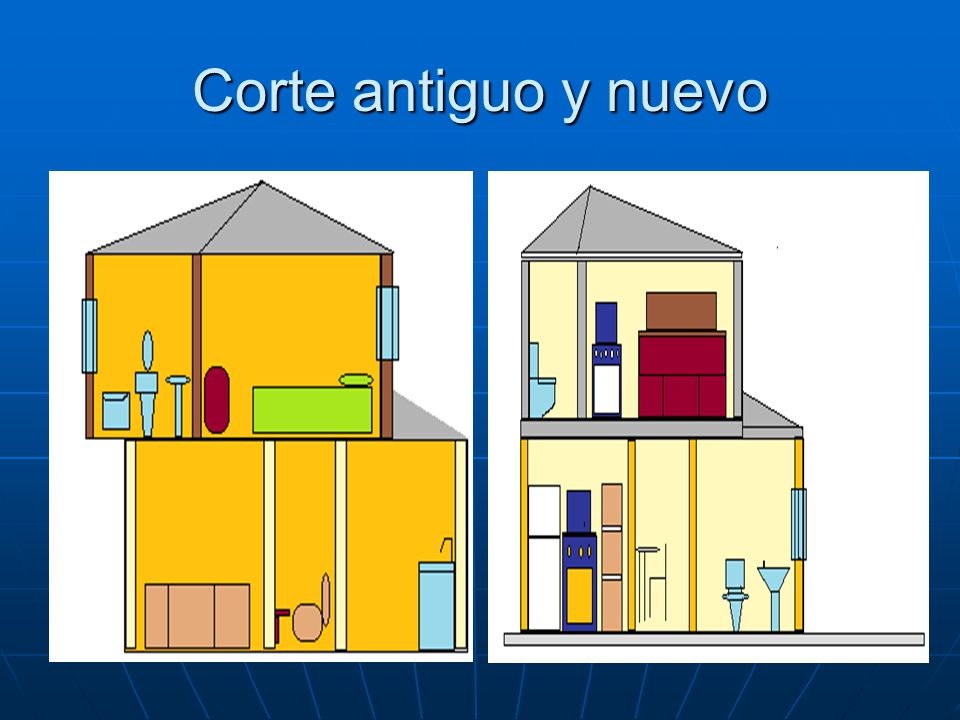

18 Corte antiguo y nuevo

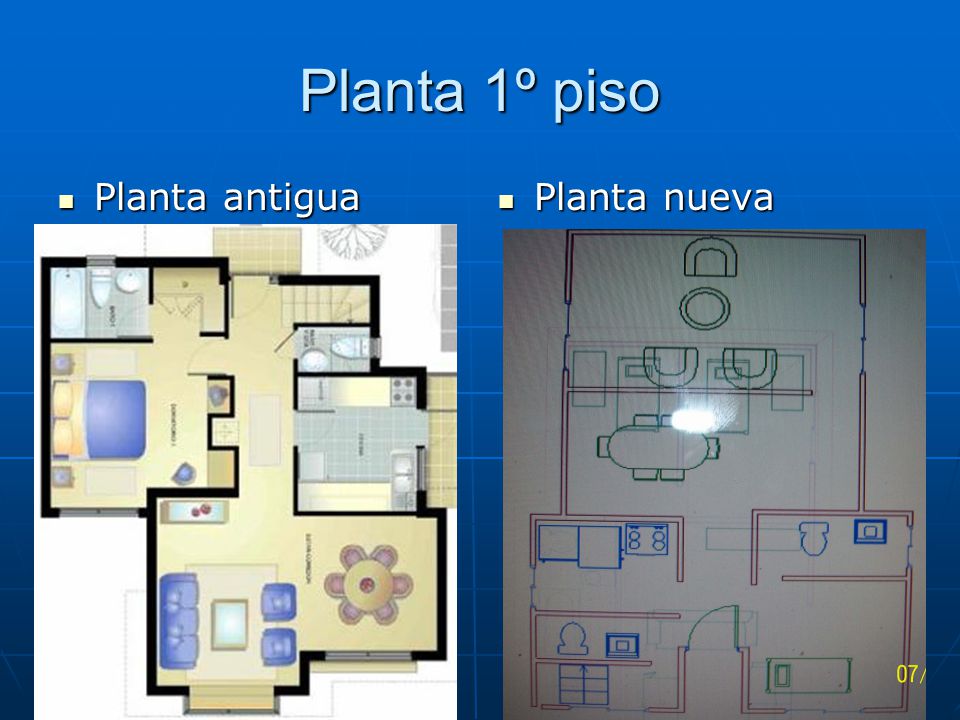

19 Planta 1º piso Planta antigua Planta antigua Planta nueva Planta nueva

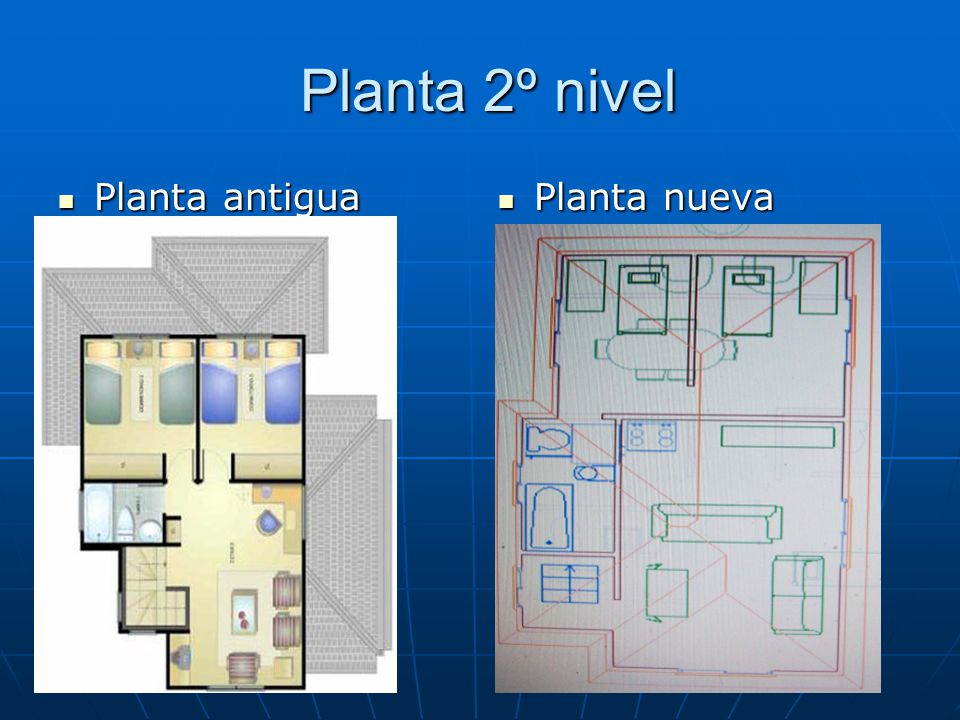

20 Planta 2º nivel Planta 2º nivel Planta antigua Planta antigua Planta nueva Planta nueva

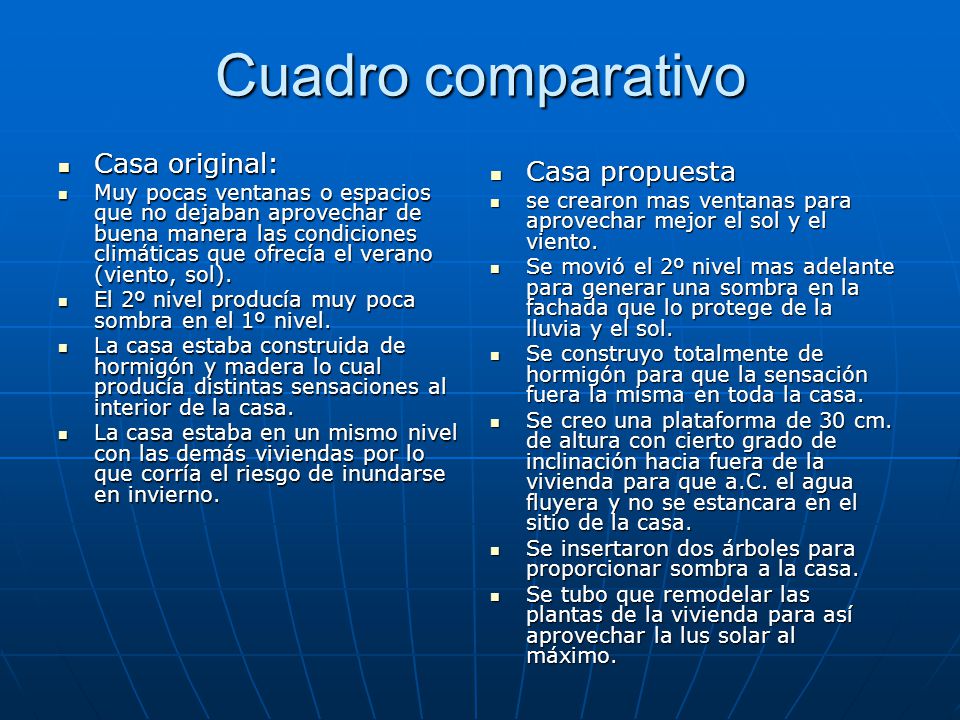

21 Cuadro comparativo Casa original: Casa original: Muy pocas ventanas o espacios que no dejaban aprovechar de buena manera las condiciones climáticas que ofrecía el verano (viento, sol). Muy pocas ventanas o espacios que no dejaban aprovechar de buena manera las condiciones climáticas que ofrecía el verano (viento, sol). El 2º nivel producía muy poca sombra en el 1º nivel. El 2º nivel producía muy poca sombra en el 1º nivel. La casa estaba construida de hormigón y madera lo cual producía distintas sensaciones al interior de la casa. La casa estaba construida de hormigón y madera lo cual producía distintas sensaciones al interior de la casa. La casa estaba en un mismo nivel con las demás viviendas por lo que corría el riesgo de inundarse en invierno. La casa estaba en un mismo nivel con las demás viviendas por lo que corría el riesgo de inundarse en invierno. Casa propuesta Casa propuesta se crearon mas ventanas para aprovechar mejor el sol y el viento. se crearon mas ventanas para aprovechar mejor el sol y el viento. Se movió el 2º nivel mas adelante para generar una sombra en la fachada que lo protege de la lluvia y el sol. Se movió el 2º nivel mas adelante para generar una sombra en la fachada que lo protege de la lluvia y el sol. Se construyo totalmente de hormigón para que la sensación fuera la misma en toda la casa. Se construyo totalmente de hormigón para que la sensación fuera la misma en toda la casa. Se creo una plataforma de 30 cm. de altura con cierto grado de inclinación hacia fuera de la vivienda para que a.C. el agua fluyera y no se estancara en el sitio de la casa. Se creo una plataforma de 30 cm. de altura con cierto grado de inclinación hacia fuera de la vivienda para que a.C. el agua fluyera y no se estancara en el sitio de la casa. Se insertaron dos árboles para proporcionar sombra a la casa. Se insertaron dos árboles para proporcionar sombra a la casa. Se tubo que remodelar las plantas de la vivienda para así aprovechar la lus solar al máximo. Se tubo que remodelar las plantas de la vivienda para así aprovechar la lus solar al máximo.

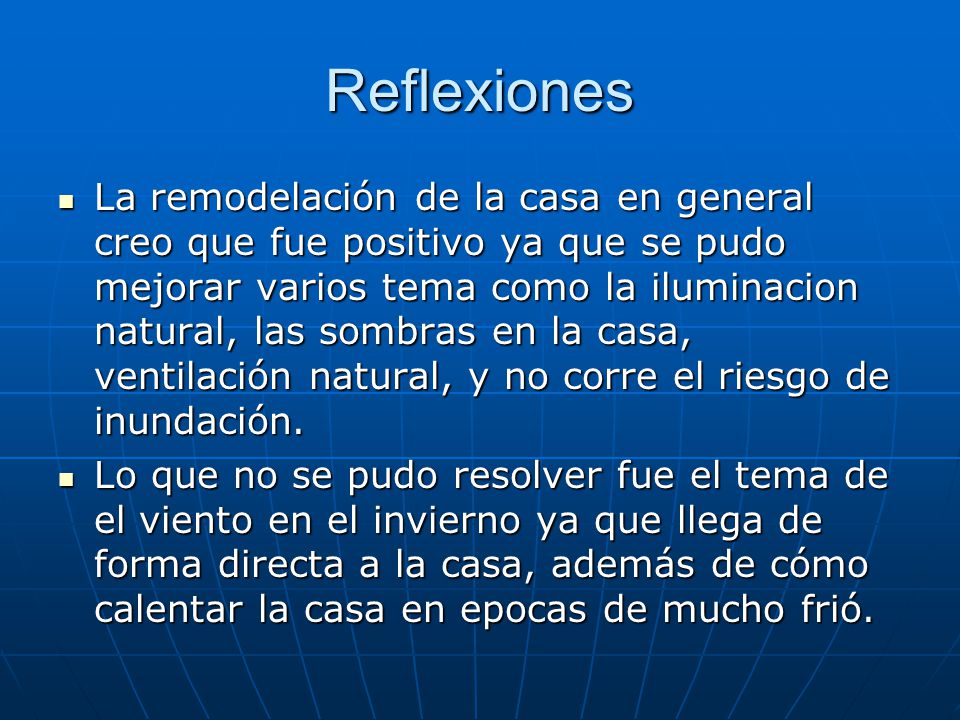

22 Reflexiones La remodelación de la casa en general creo que fue positivo ya que se pudo mejorar varios tema como la iluminacion natural, las sombras en la casa, ventilación natural, y no corre el riesgo de inundación. La remodelación de la casa en general creo que fue positivo ya que se pudo mejorar varios tema como la iluminacion natural, las sombras en la casa, ventilación natural, y no corre el riesgo de inundación. Lo que no se pudo resolver fue el tema de el viento en el invierno ya que llega de forma directa a la casa, además de cómo calentar la casa en epocas de mucho frió. Lo que no se pudo resolver fue el tema de el viento en el invierno ya que llega de forma directa a la casa, además de cómo calentar la casa en epocas de mucho frió.

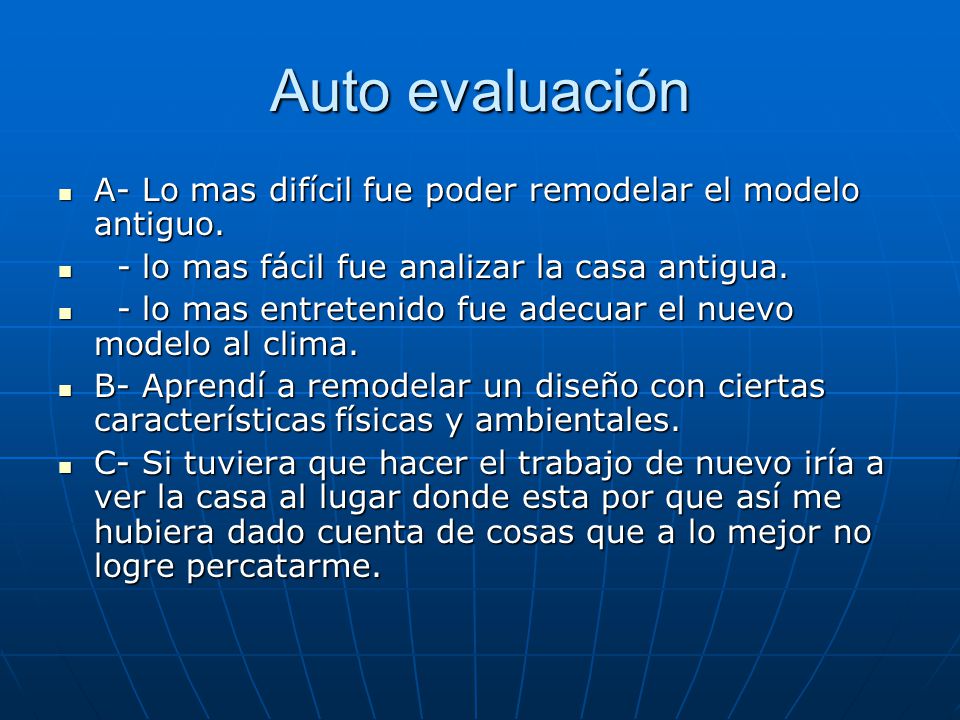

23 Auto evaluación A- Lo mas difícil fue poder remodelar el modelo antiguo. A- Lo mas difícil fue poder remodelar el modelo antiguo. - lo mas fácil fue analizar la casa antigua. - lo mas fácil fue analizar la casa antigua. - lo mas entretenido fue adecuar el nuevo modelo al clima. - lo mas entretenido fue adecuar el nuevo modelo al clima. B- Aprendí a remodelar un diseño con ciertas características físicas y ambientales. B- Aprendí a remodelar un diseño con ciertas características físicas y ambientales. C- Si tuviera que hacer el trabajo de nuevo iría a ver la casa al lugar donde esta por que así me hubiera dado cuenta de cosas que a lo mejor no logre percatarme. C- Si tuviera que hacer el trabajo de nuevo iría a ver la casa al lugar donde esta por que así me hubiera dado cuenta de cosas que a lo mejor no logre percatarme.
