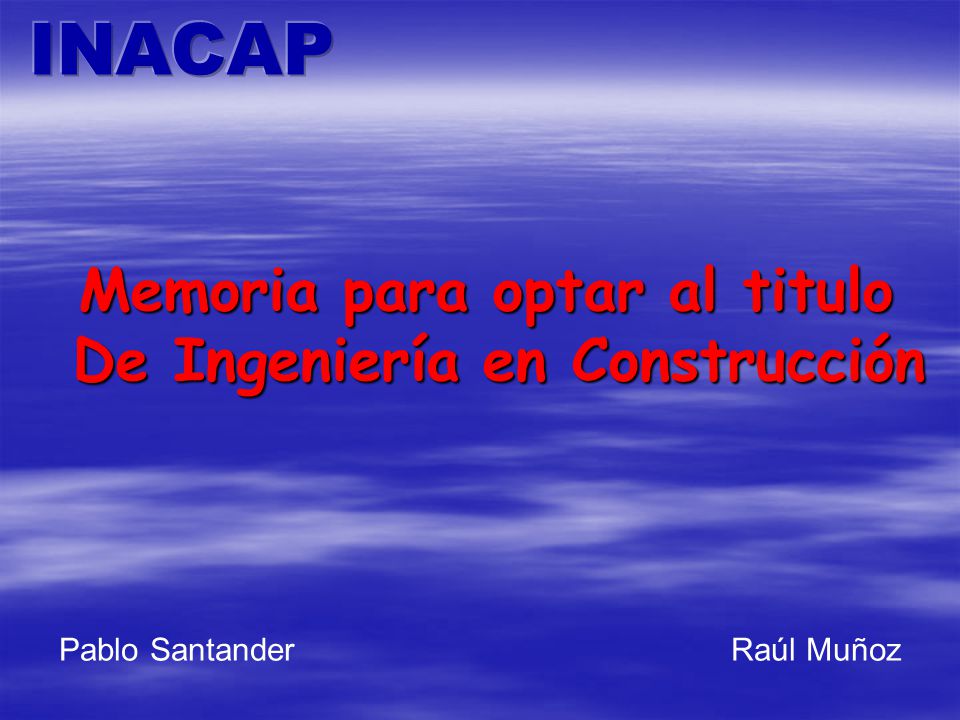

1 Memoria para optar al titulo De Ingeniería en Construcción Pablo SantanderRaúl Muñoz

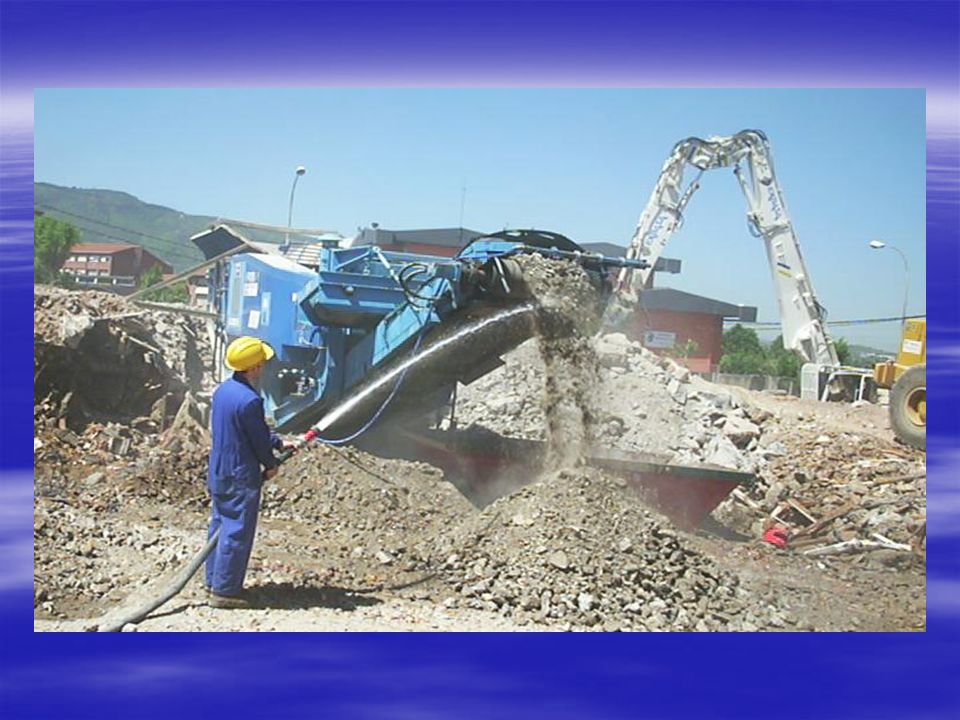

2 Utilización de hormigón reciclado como material de reemplazo del árido grueso en la fabricación de hormigones

3 OBJETIVOS DE LA INVESTIGACIÓN

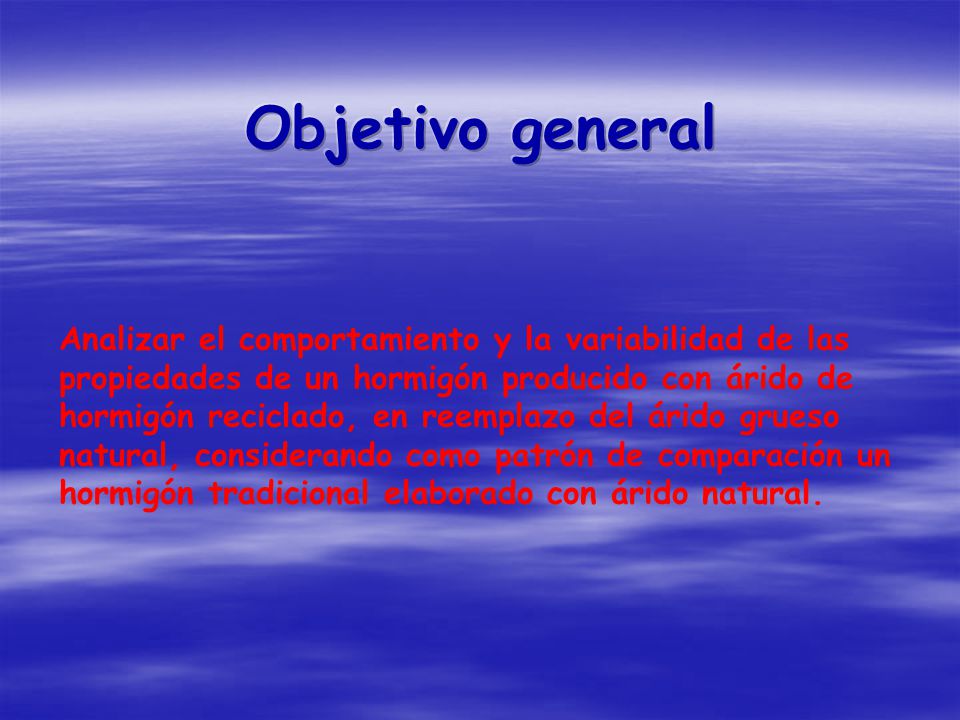

4 Analizar el comportamiento y la variabilidad de las propiedades de un hormigón producido con árido de hormigón reciclado, en reemplazo del árido grueso natural, considerando como patrón de comparación un hormigón tradicional elaborado con árido natural.

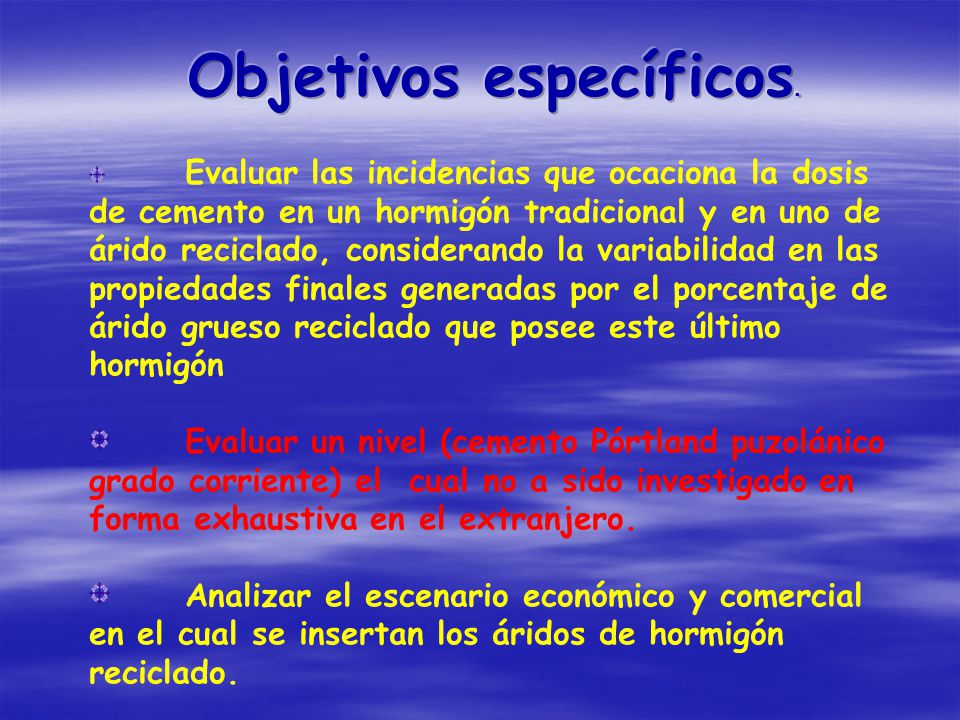

5 Evaluar las incidencias que ocaciona la dosis de cemento en un hormigón tradicional y en uno de árido reciclado, considerando la variabilidad en las propiedades finales generadas por el porcentaje de árido grueso reciclado que posee este último hormigón Evaluar un nivel (cemento Pórtland puzolánico grado corriente) el cual no a sido investigado en forma exhaustiva en el extranjero. Analizar el escenario económico y comercial en el cual se insertan los áridos de hormigón reciclado.

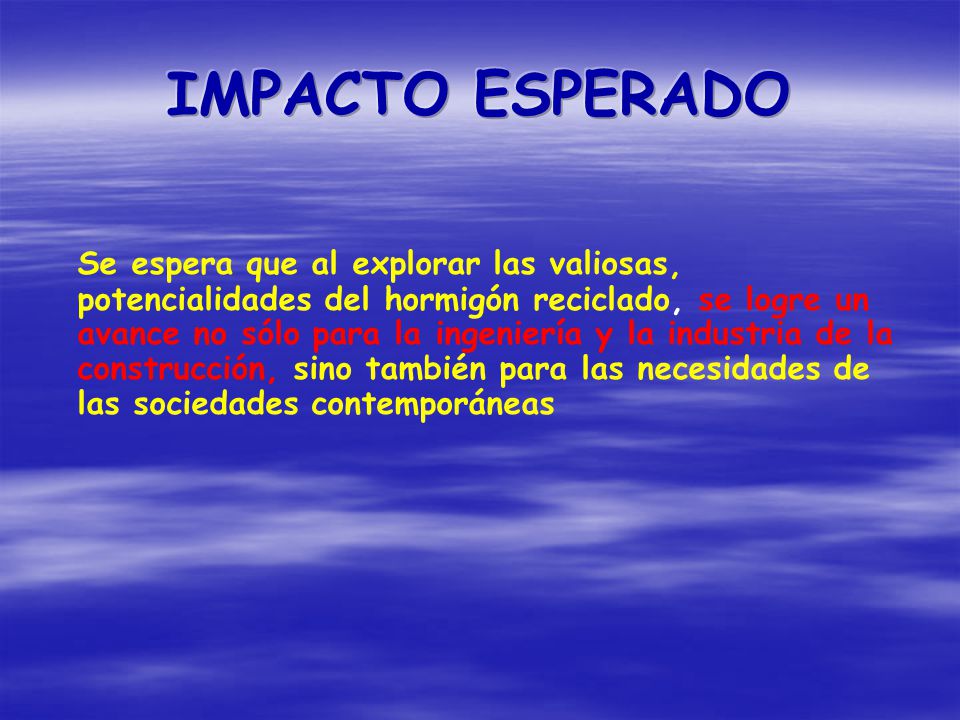

6 Se espera que al explorar las valiosas, potencialidades del hormigón reciclado, se logre un avance no sólo para la ingeniería y la industria de la construcción, sino también para las necesidades de las sociedades contemporáneas

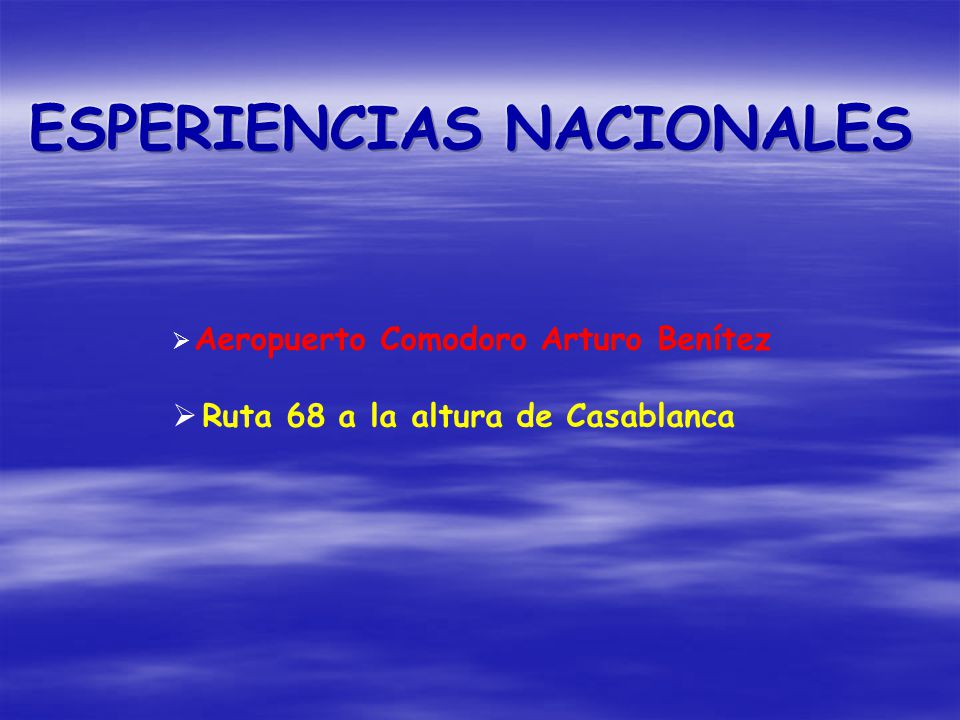

7  Aeropuerto Comodoro Arturo Benítez  Ruta 68 a la altura de Casablanca

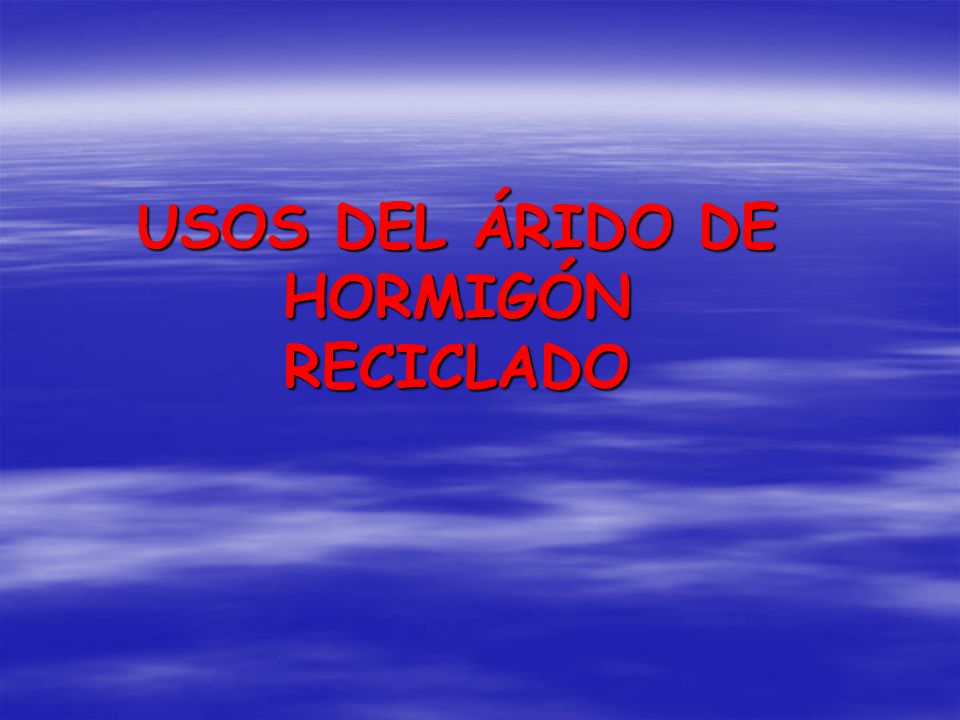

8 USOS DEL ÁRIDO DE HORMIGÓN RECICLADO

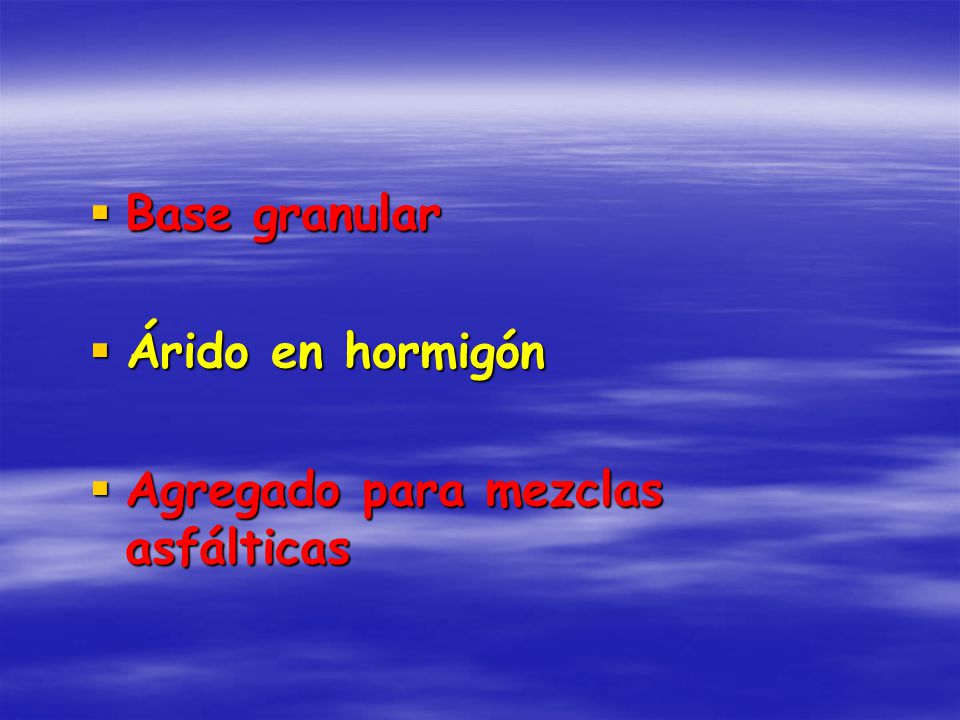

9  Base granular  Árido en hormigón  Agregado para mezclas asfálticas

10 Diseño Experimental

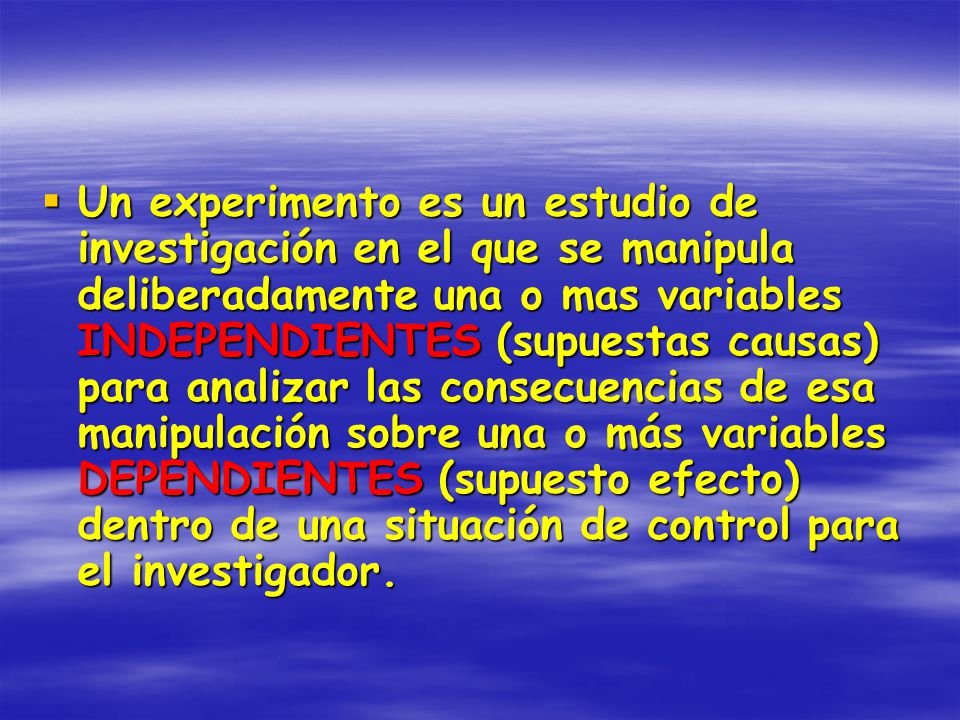

11  Un experimento es un estudio de investigación en el que se manipula deliberadamente una o mas variables INDEPENDIENTES (supuestas causas) para analizar las consecuencias de esa manipulación sobre una o más variables DEPENDIENTES (supuesto efecto) dentro de una situación de control para el investigador.

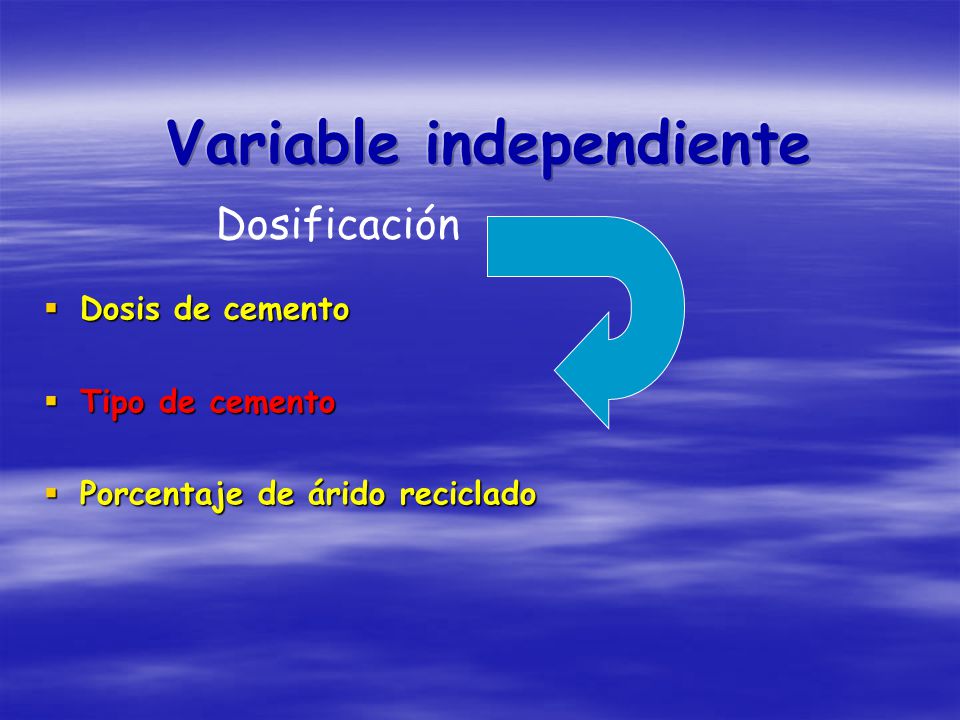

12  Dosis de cemento  Tipo de cemento  Porcentaje de árido reciclado Dosificación

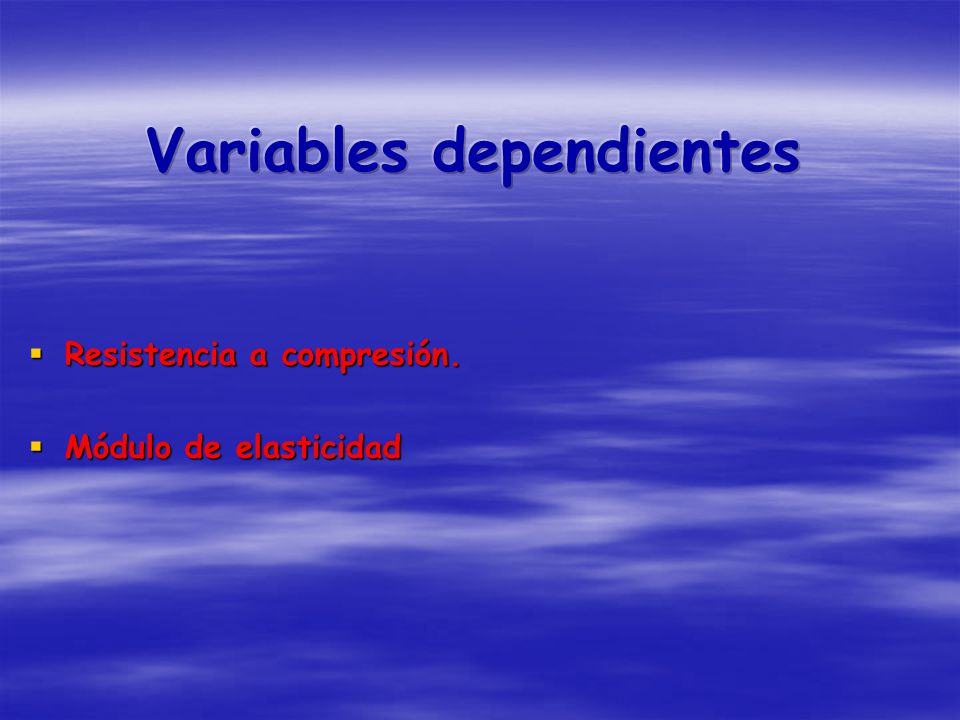

13  Resistencia a compresión.  Módulo de elasticidad

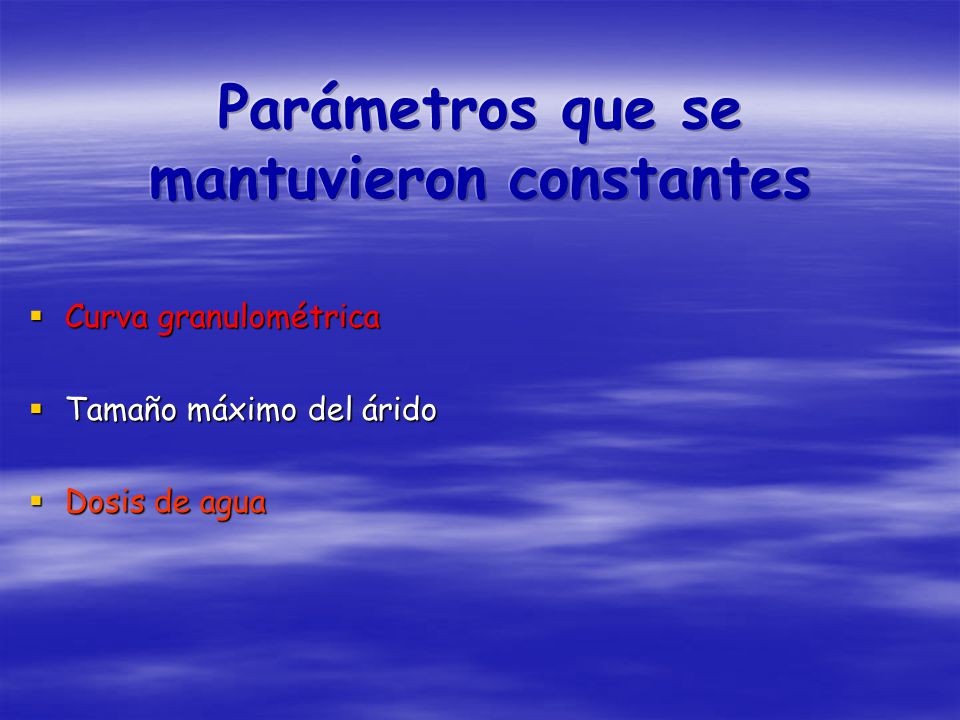

14  Curva granulométrica  Tamaño máximo del árido  Dosis de agua

15 Parámetros

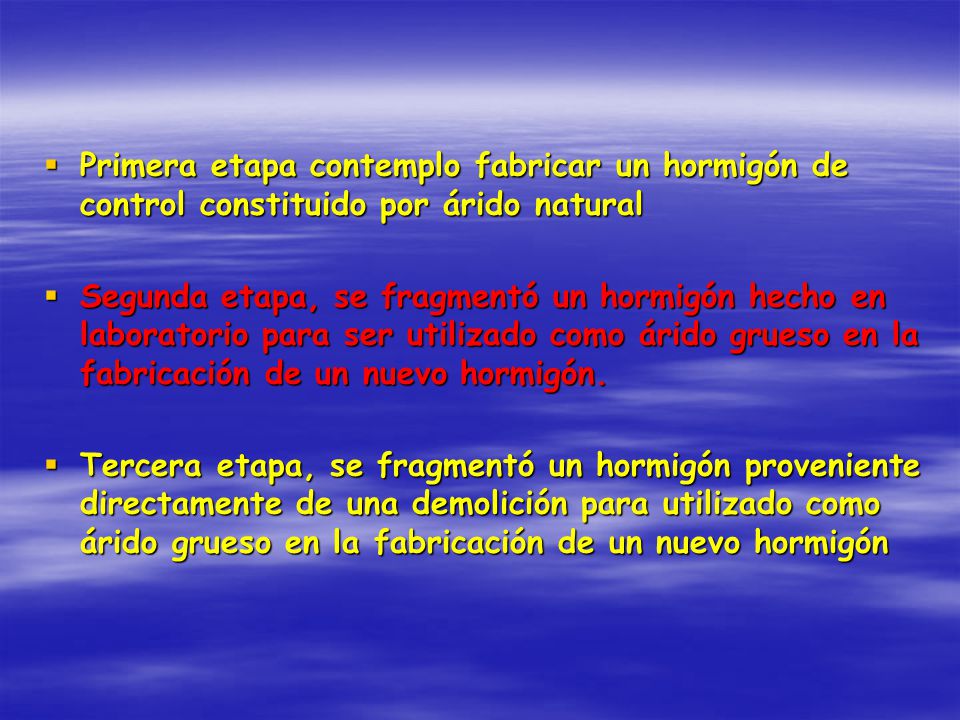

16  Primera etapa contemplo fabricar un hormigón de control constituido por árido natural  Segunda etapa, se fragmentó un hormigón hecho en laboratorio para ser utilizado como árido grueso en la fabricación de un nuevo hormigón.  Tercera etapa, se fragmentó un hormigón proveniente directamente de una demolición para utilizado como árido grueso en la fabricación de un nuevo hormigón

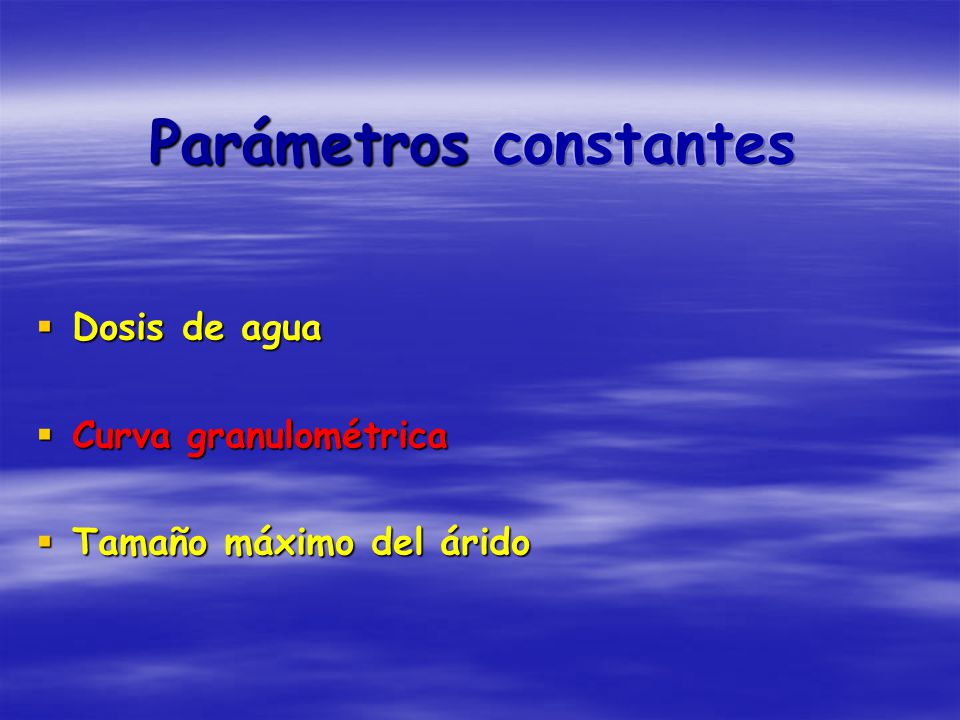

17  Dosis de agua  Curva granulométrica  Tamaño máximo del árido

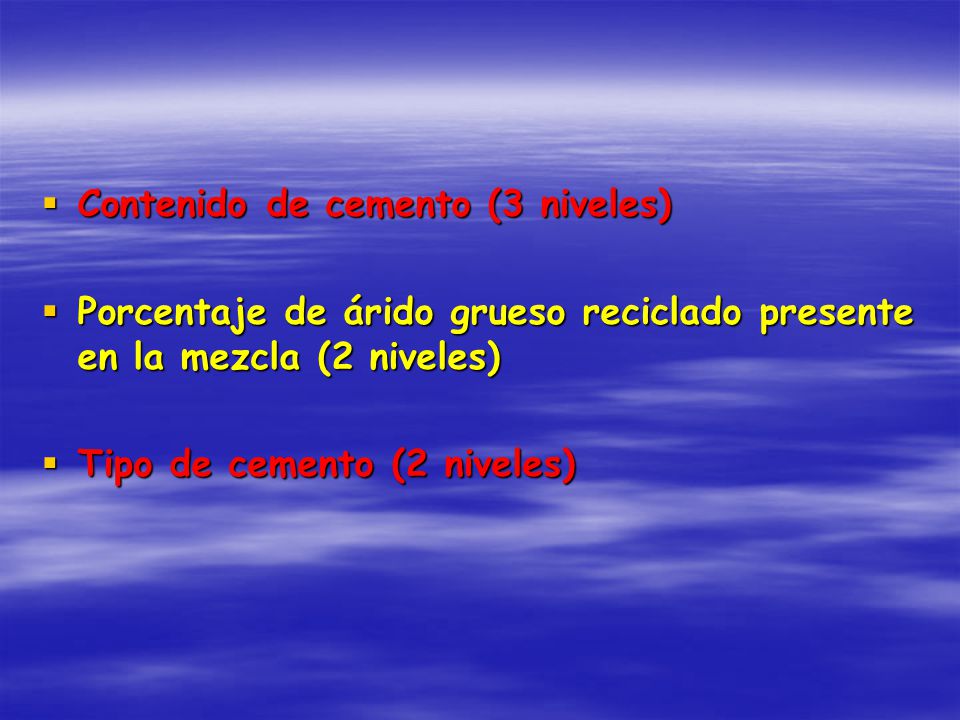

18  Contenido de cemento (3 niveles)  Porcentaje de árido grueso reciclado presente en la mezcla (2 niveles)  Tipo de cemento (2 niveles)

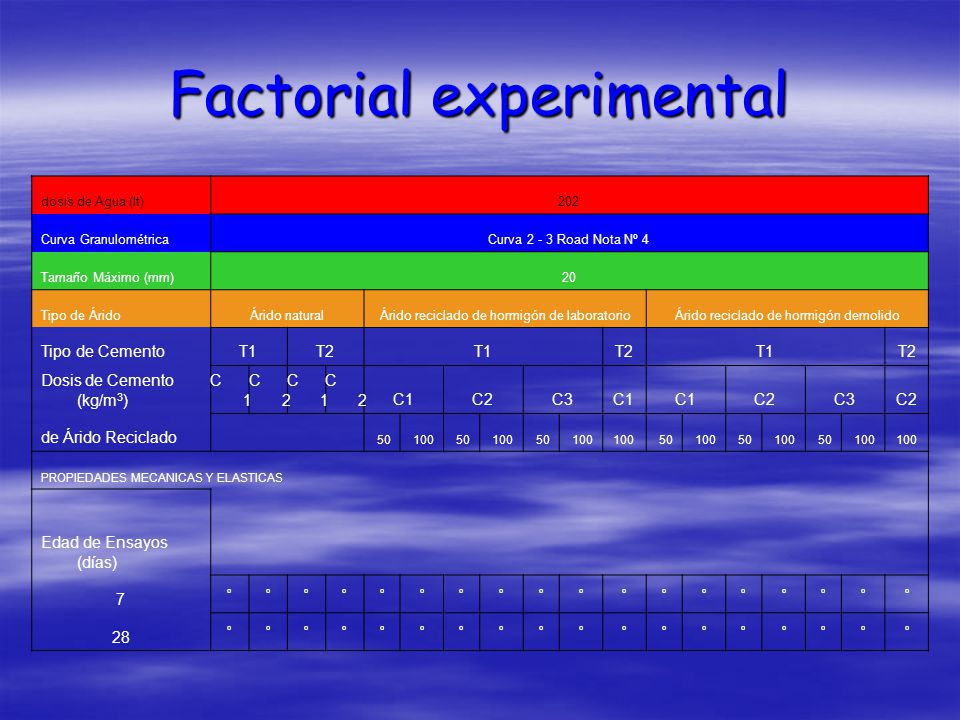

19 Factorial experimental dosis de Agua (lt)202 Curva GranulométricaCurva 2 - 3 Road Nota Nº 4 Tamaño Máximo (mm)20 Tipo de ÁridoÁrido naturalÁrido reciclado de hormigón de laboratorioÁrido reciclado de hormigón demolido Tipo de CementoT1T2T1T2T1T2 Dosis de Cemento (kg/m 3 ) C1C1 C2C2 C1C1 C2C2C1C2C3C1 C2C3C2 de Árido Reciclado 501005010050100 501005010050100 PROPIEDADES MECANICAS Y ELASTICAS Edad de Ensayos (días) 7 ºººººººººººººººººº 28 ºººººººººººººººººº

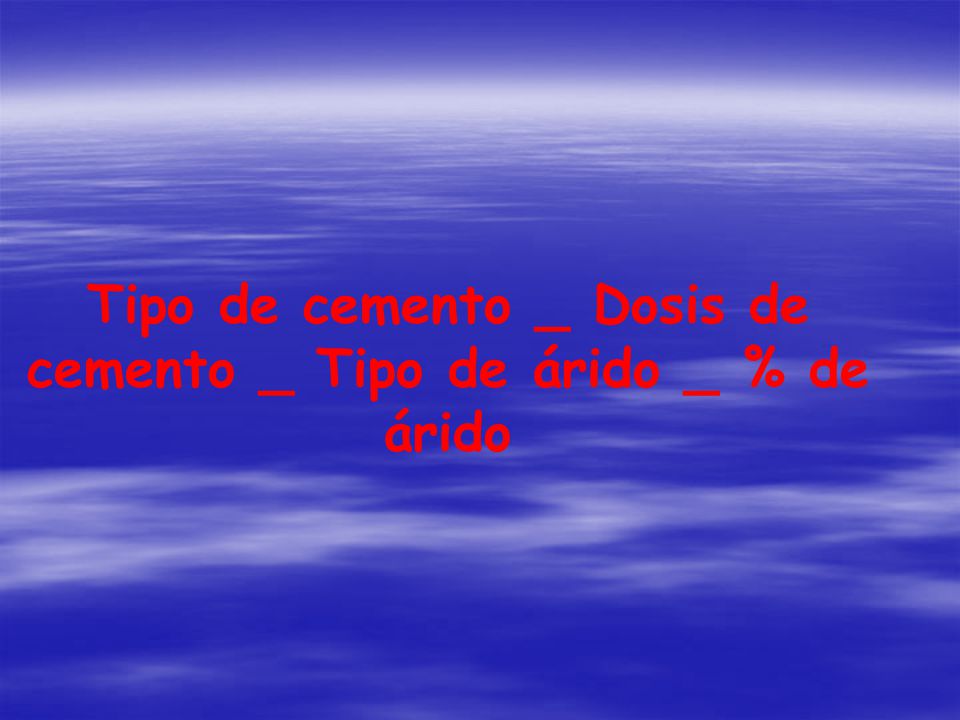

20 Tipo de cemento _ Dosis de cemento _ Tipo de árido _ % de árido

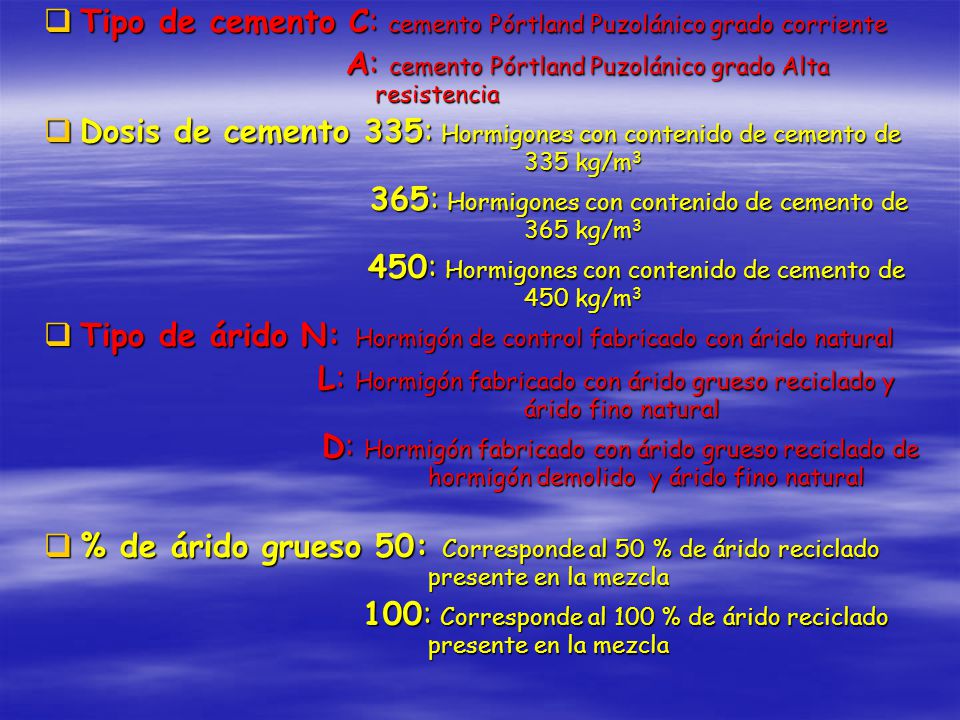

21  Tipo de cemento C: cemento Pórtland Puzolánico grado corriente A: cemento Pórtland Puzolánico grado Alta resistencia A: cemento Pórtland Puzolánico grado Alta resistencia  Dosis de cemento 335: Hormigones con contenido de cemento de 335 kg/m 3 365: Hormigones con contenido de cemento de 365 kg/m 3 365: Hormigones con contenido de cemento de 365 kg/m 3 450: Hormigones con contenido de cemento de 450 kg/m 3 450: Hormigones con contenido de cemento de 450 kg/m 3  Tipo de árido N: Hormigón de control fabricado con árido natural L: Hormigón fabricado con árido grueso reciclado y árido fino natural L: Hormigón fabricado con árido grueso reciclado y árido fino natural D: Hormigón fabricado con árido grueso reciclado de hormigón demolido y árido fino natural D: Hormigón fabricado con árido grueso reciclado de hormigón demolido y árido fino natural  % de árido grueso 50: Corresponde al 50 % de árido reciclado presente en la mezcla 100: Corresponde al 100 % de árido reciclado presente en la mezcla 100: Corresponde al 100 % de árido reciclado presente en la mezcla

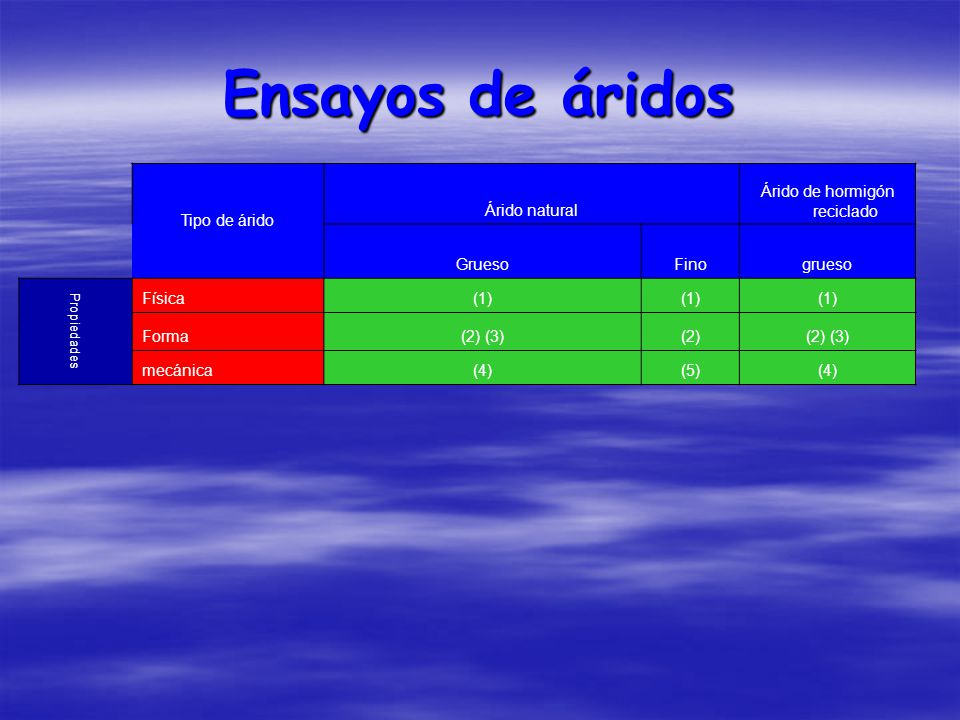

22 Ensayos de áridos Tipo de árido Árido natural Árido de hormigón reciclado GruesoFinogrueso Propiedades Física(1) Forma(2) (3)(2)(2) (3) mecánica(4)(5)(4)

23

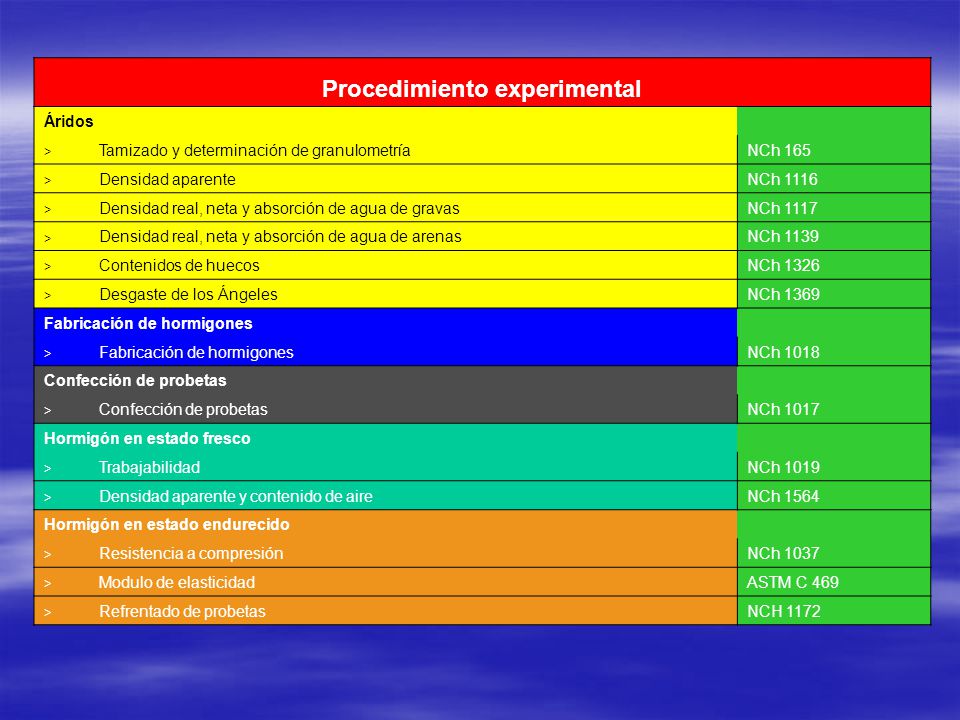

24 Procedimiento experimental Áridos > Tamizado y determinación de granulometríaNCh 165 > Densidad aparenteNCh 1116 > Densidad real, neta y absorción de agua de gravasNCh 1117 > Densidad real, neta y absorción de agua de arenasNCh 1139 > Contenidos de huecosNCh 1326 > Desgaste de los ÁngelesNCh 1369 Fabricación de hormigones > NCh 1018 Confección de probetas > NCh 1017 Hormigón en estado fresco > TrabajabilidadNCh 1019 > Densidad aparente y contenido de aireNCh 1564 Hormigón en estado endurecido > Resistencia a compresiónNCh 1037 > Modulo de elasticidadASTM C 469 > Refrentado de probetasNCH 1172

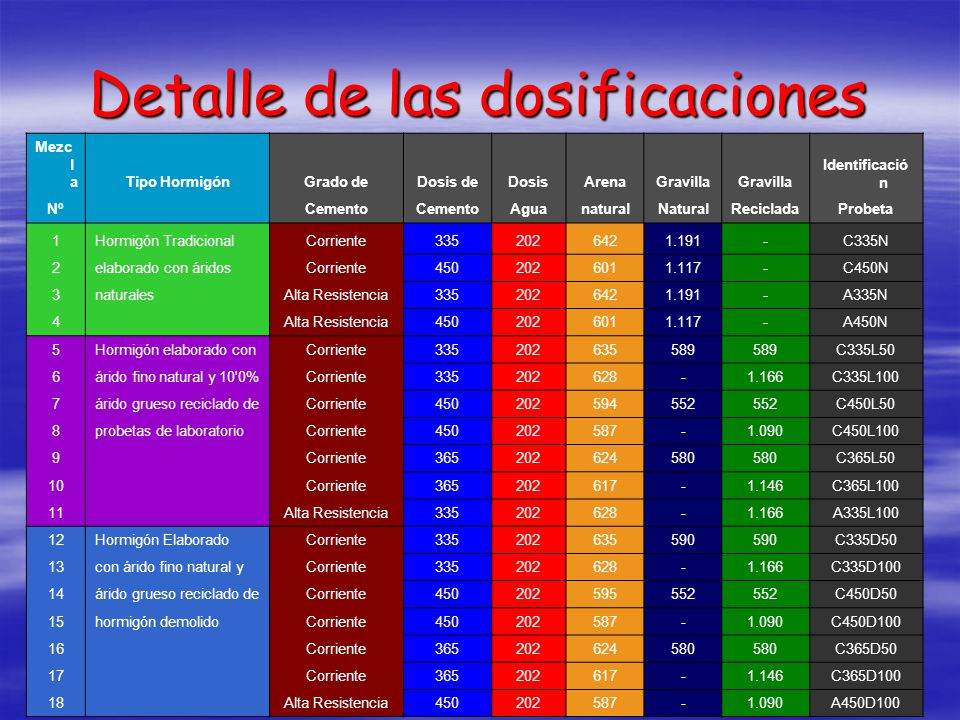

25 Detalle de las dosificaciones Mezc l aTipo HormigónGrado deDosis deDosisArenaGravilla Identificació n Nº Cemento AguanaturalNaturalRecicladaProbeta 1Hormigón TradicionalCorriente3352026421.191-C335N 2elaborado con áridosCorriente4502026011.117-C450N 3naturalesAlta Resistencia3352026421.191-A335N 4 Alta Resistencia4502026011.117-A450N 5Hormigón elaborado conCorriente335202635589 C335L50 6árido fino natural y 10'0%Corriente335202628-1.166C335L100 7árido grueso reciclado deCorriente450202594552 C450L50 8probetas de laboratorioCorriente450202587-1.090C450L100 9 Corriente365202624580 C365L50 10 Corriente365202617-1.146C365L100 11 Alta Resistencia335202628-1.166A335L100 12Hormigón ElaboradoCorriente335202635590 C335D50 13con árido fino natural yCorriente335202628-1.166C335D100 14árido grueso reciclado deCorriente450202595552 C450D50 15hormigón demolidoCorriente450202587-1.090C450D100 16 Corriente365202624580 C365D50 17 Corriente365202617-1.146C365D100 18 Alta Resistencia450202587-1.090A450D100

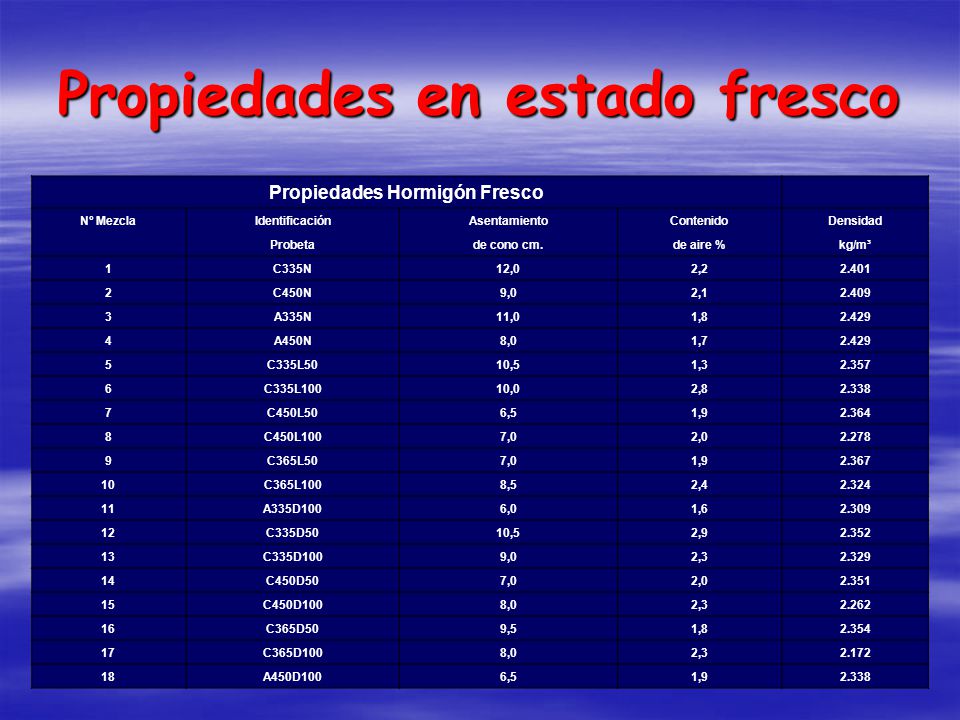

26 Propiedades en estado fresco Propiedades Hormigón Fresco Nº MezclaIdentificaciónAsentamientoContenidoDensidad Probetade cono cm.de aire %kg/m³ 1C335N12,02,22.401 2C450N9,02,12.409 3A335N11,01,82.429 4A450N8,01,72.429 5C335L5010,51,32.357 6C335L10010,02,82.338 7C450L506,51,92.364 8C450L1007,02,02.278 9C365L507,01,92.367 10C365L1008,52,42.324 11A335D1006,01,62.309 12C335D5010,52,92.352 13C335D1009,02,32.329 14C450D507,02,02.351 15C450D1008,02,32.262 16C365D509,51,82.354 17C365D1008,02,32.172 18A450D1006,51,92.338

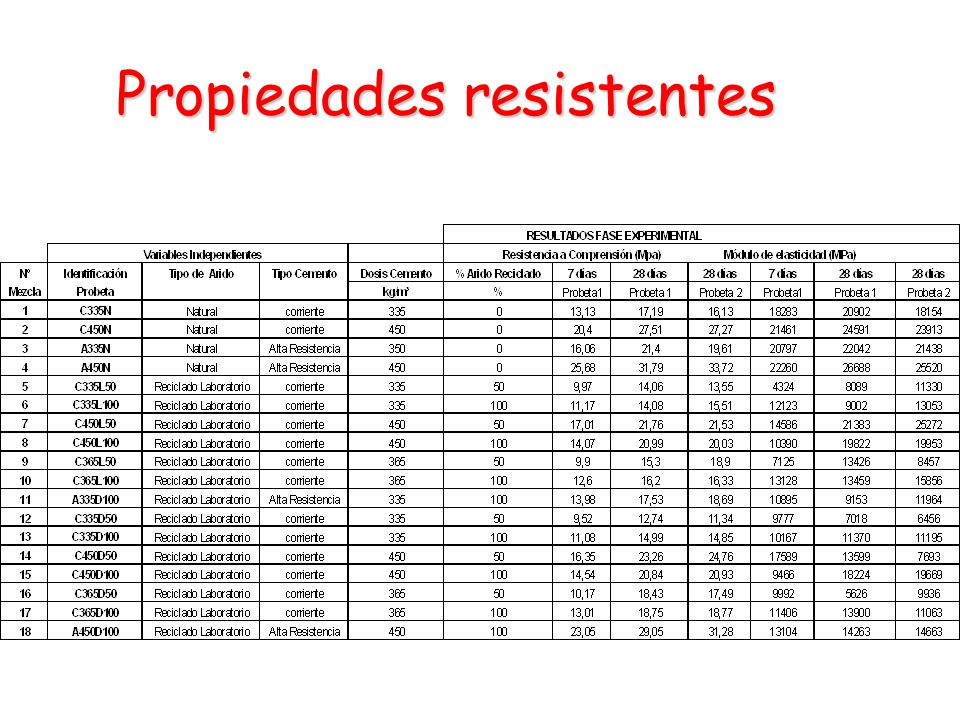

27 Propiedades resistentes

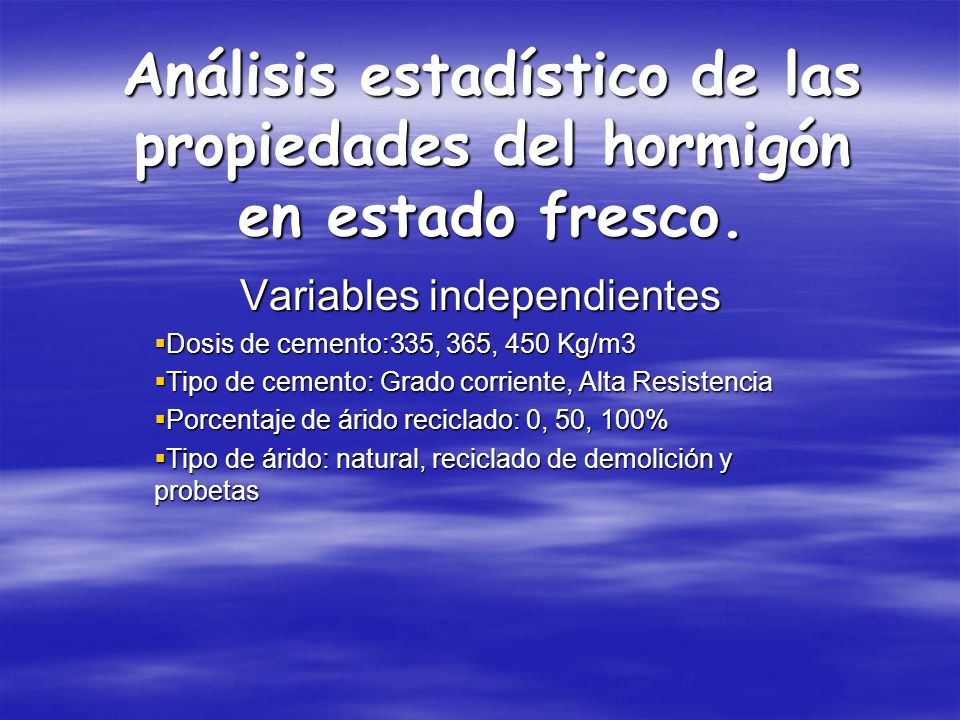

28 Análisis estadístico de las propiedades del hormigón en estado fresco. Variables independientes  Dosis de cemento:335, 365, 450 Kg/m3  Tipo de cemento: Grado corriente, Alta Resistencia  Porcentaje de árido reciclado: 0, 50, 100%  Tipo de árido: natural, reciclado de demolición y probetas

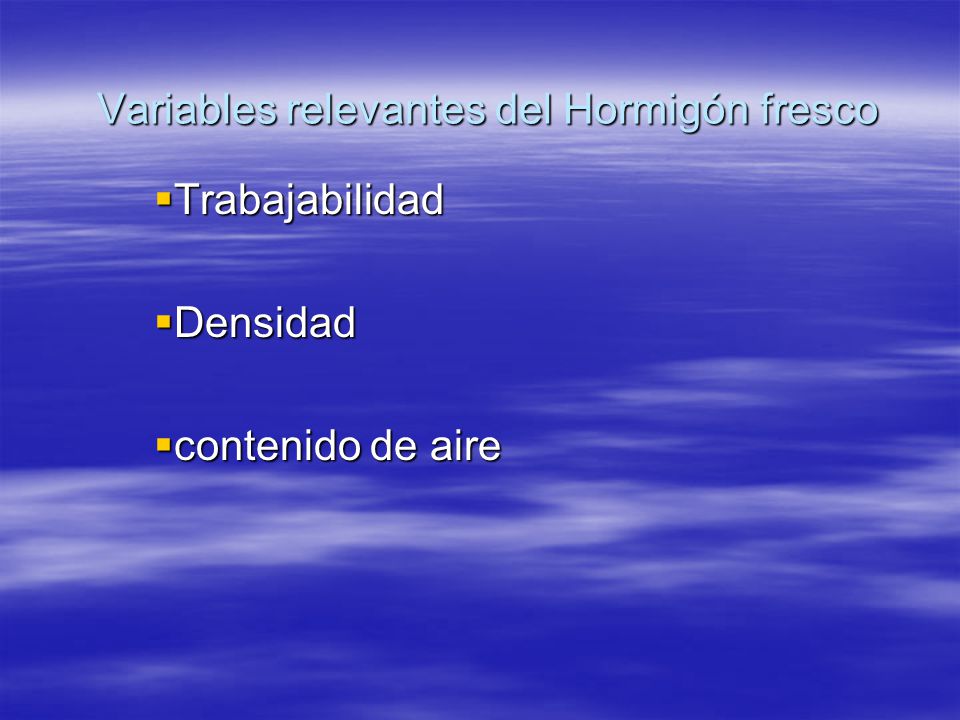

29 Variables relevantes del Hormigón fresco  Trabajabilidad  Densidad  contenido de aire

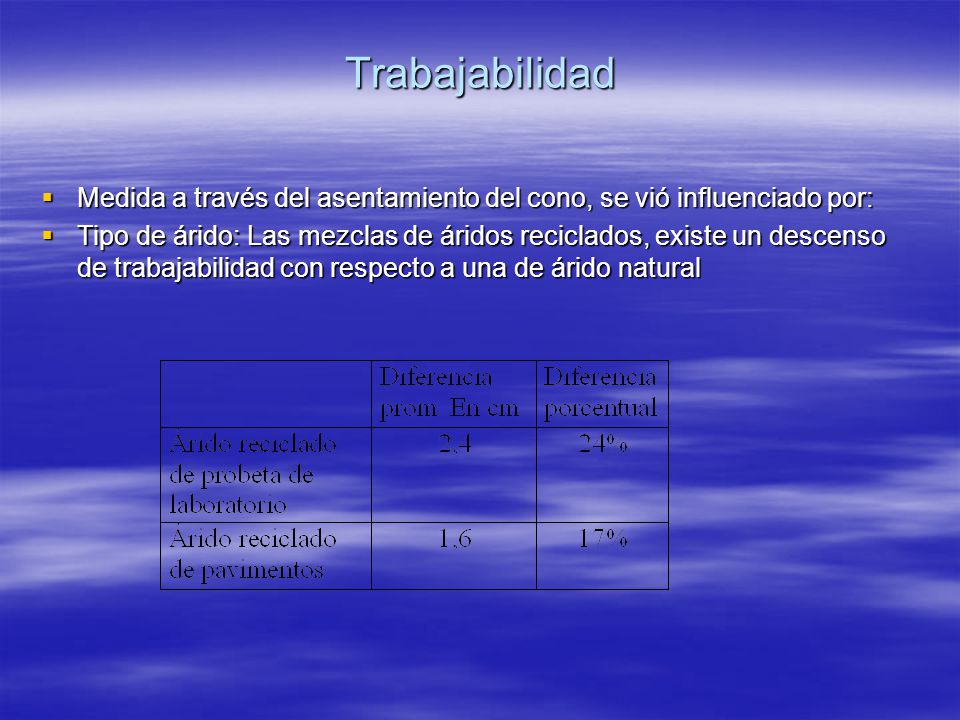

30 Trabajabilidad  Medida a través del asentamiento del cono, se vió influenciado por:  Tipo de árido: Las mezclas de áridos reciclados, existe un descenso de trabajabilidad con respecto a una de árido natural

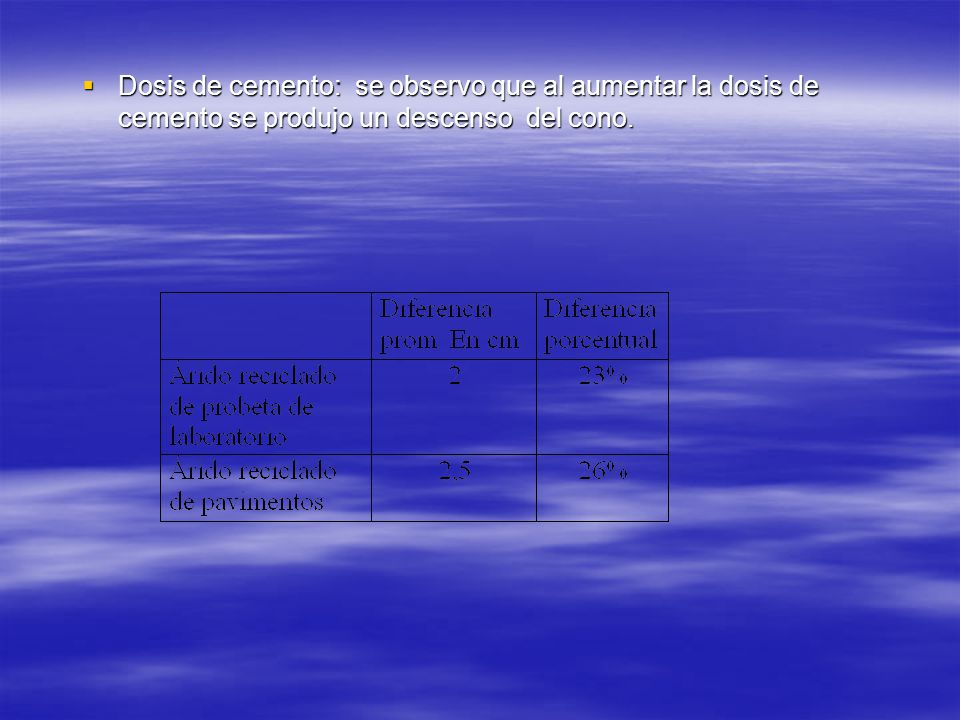

31  Dosis de cemento: se observo que al aumentar la dosis de cemento se produjo un descenso del cono.

32  Tipo de cemento: se observaron que en ambos tipo fue similar sólo que cambia en los tipos de áridos.

33  Porcentaje de árido:

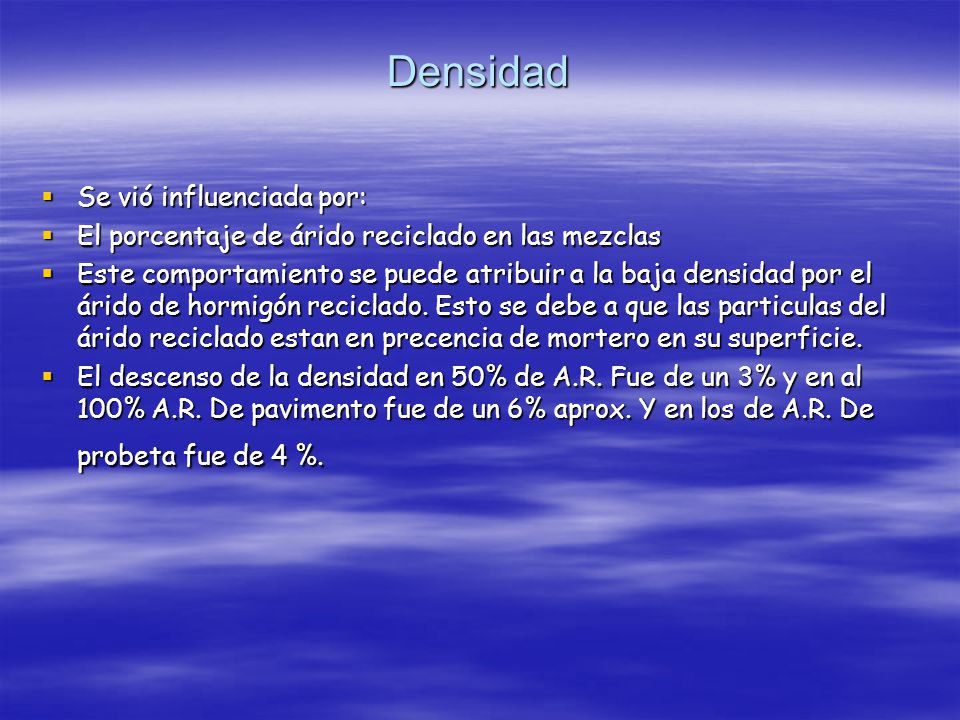

34 Densidad  Se vió influenciada por:  El porcentaje de árido reciclado en las mezclas  Este comportamiento se puede atribuir a la baja densidad por el árido de hormigón reciclado. Esto se debe a que las particulas del árido reciclado estan en precencia de mortero en su superficie.  El descenso de la densidad en 50% de A.R. Fue de un 3% y en al 100% A.R. De pavimento fue de un 6% aprox. Y en los de A.R. De probeta fue de 4 %.

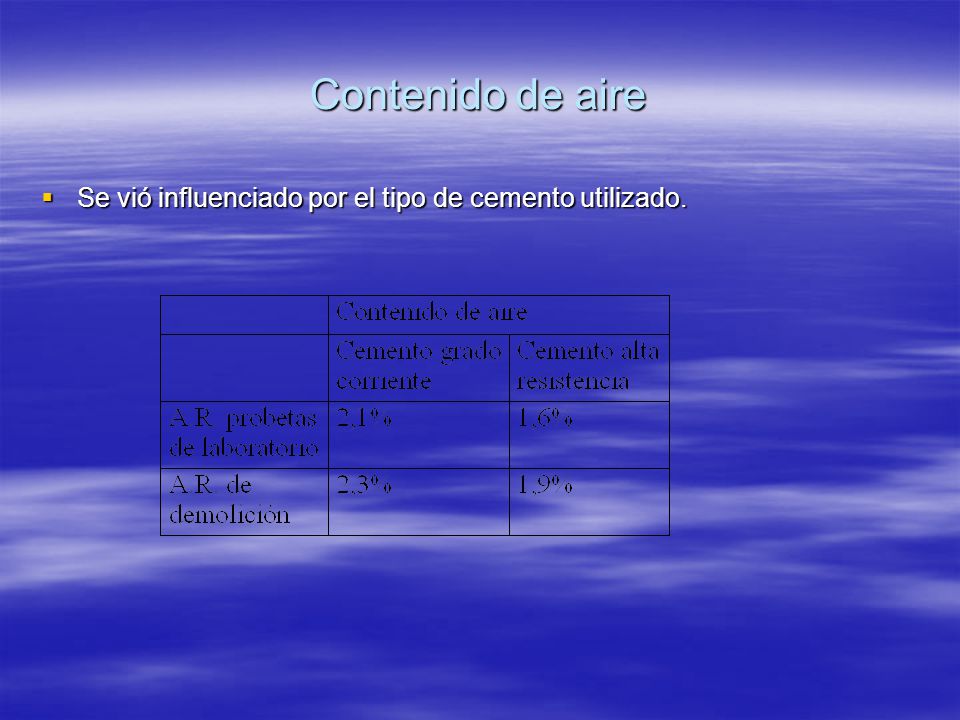

35 Contenido de aire  Se vió influenciado por el tipo de cemento utilizado.

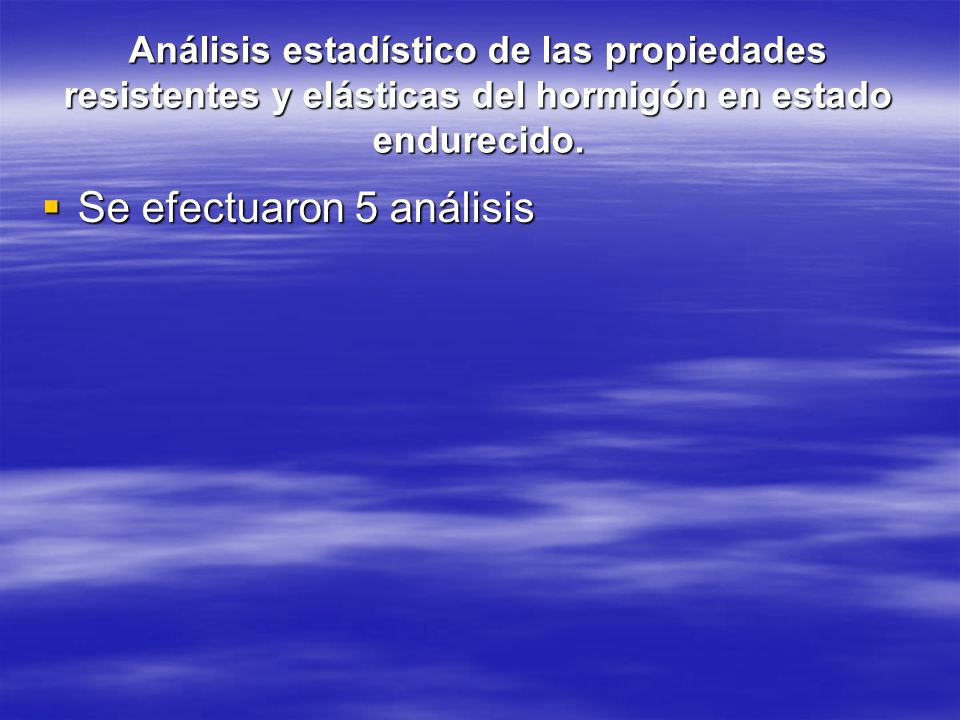

36 Análisis estadístico de las propiedades resistentes y elásticas del hormigón en estado endurecido.  Se efectuaron 5 análisis

37 Análisis estadístico de las propiedades resistentes y elásticas del hormigón en estado endurecido.  Se efectuaron 5 análisis

38 1er análisis  Datos:  Dosis de cemento: 335 Kg/m3  Tipo de cemento: Grado corriente  Porcentaje de árido: 0, 50, 100%  procedencia de los áridos: de probeta y demolición  Resistencia a la compresión

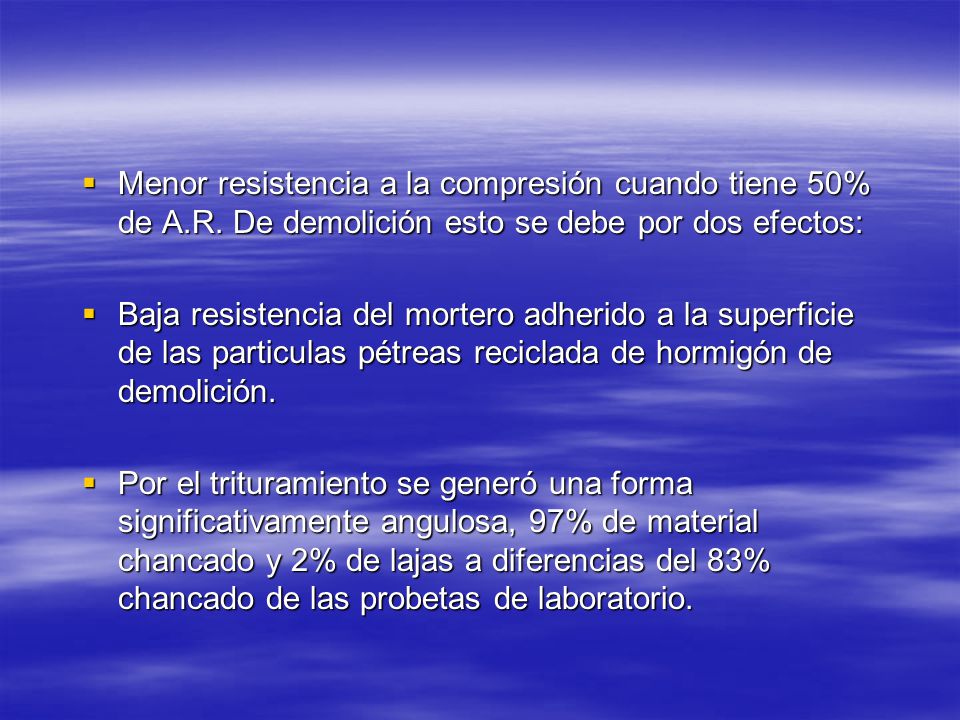

39  Menor resistencia a la compresión cuando tiene 50% de A.R. De demolición esto se debe por dos efectos:  Baja resistencia del mortero adherido a la superficie de las particulas pétreas reciclada de hormigón de demolición.  Por el trituramiento se generó una forma significativamente angulosa, 97% de material chancado y 2% de lajas a diferencias del 83% chancado de las probetas de laboratorio.

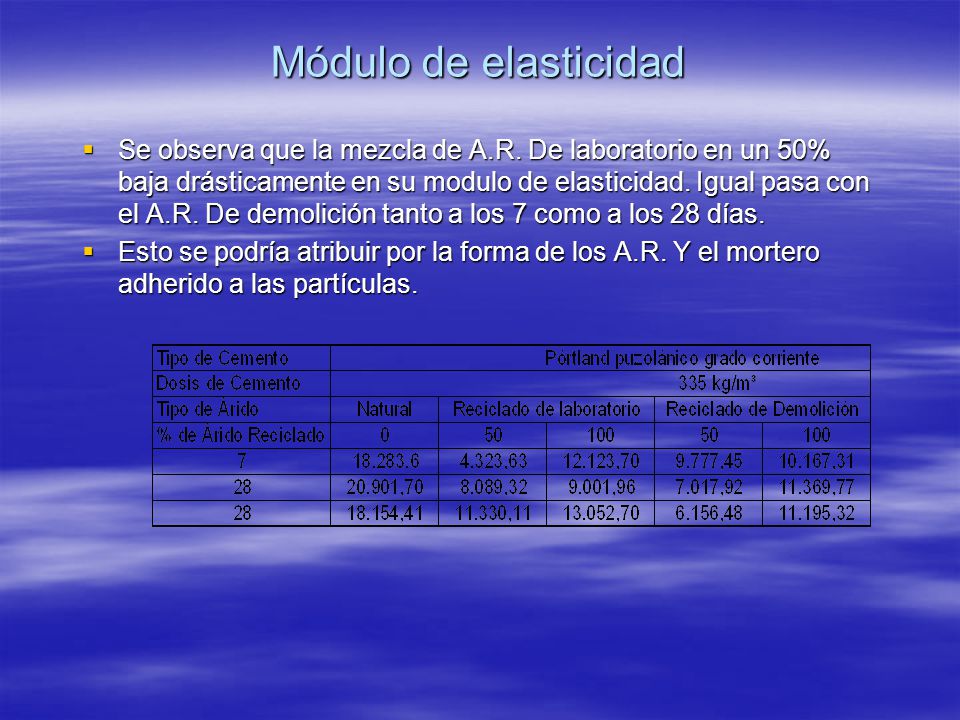

40 Módulo de elasticidad  Se observa que la mezcla de A.R. De laboratorio en un 50% baja drásticamente en su modulo de elasticidad. Igual pasa con el A.R. De demolición tanto a los 7 como a los 28 días.  Esto se podría atribuir por la forma de los A.R. Y el mortero adherido a las partículas.

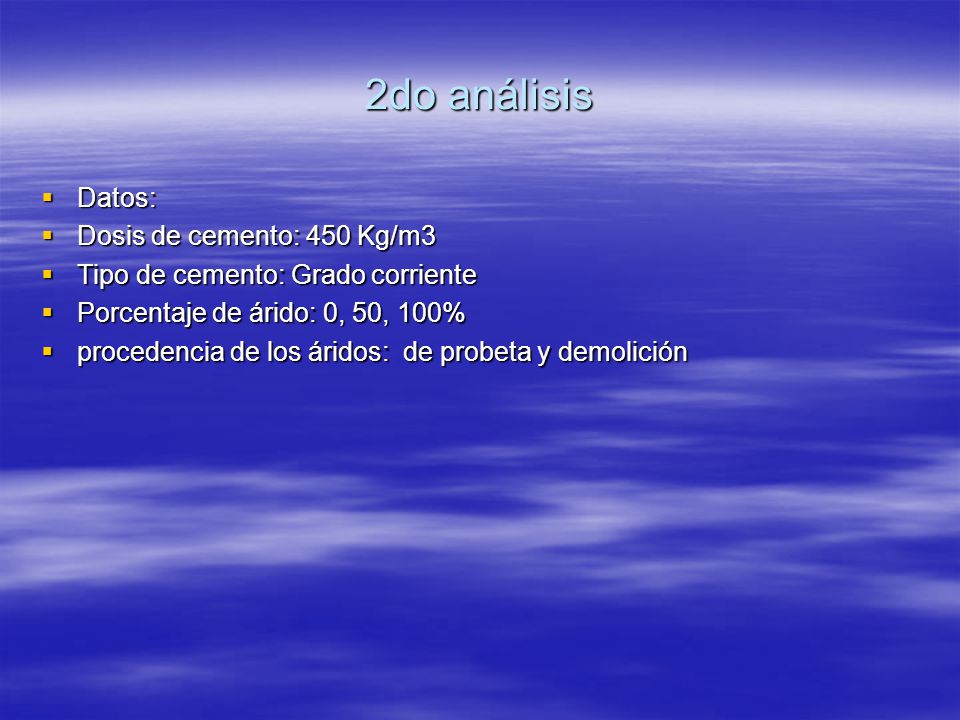

41 2do análisis  Datos:  Dosis de cemento: 450 Kg/m3  Tipo de cemento: Grado corriente  Porcentaje de árido: 0, 50, 100%  procedencia de los áridos: de probeta y demolición

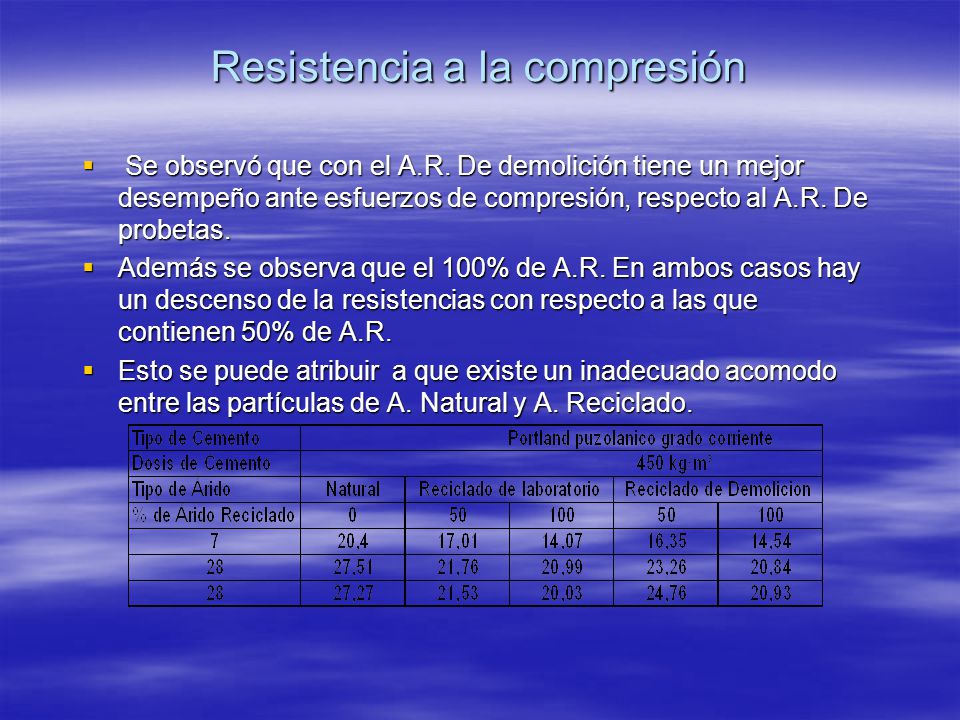

42 Resistencia a la compresión  Se observó que con el A.R. De demolición tiene un mejor desempeño ante esfuerzos de compresión, respecto al A.R. De probetas.  Además se observa que el 100% de A.R. En ambos casos hay un descenso de la resistencias con respecto a las que contienen 50% de A.R.  Esto se puede atribuir a que existe un inadecuado acomodo entre las partículas de A. Natural y A. Reciclado.

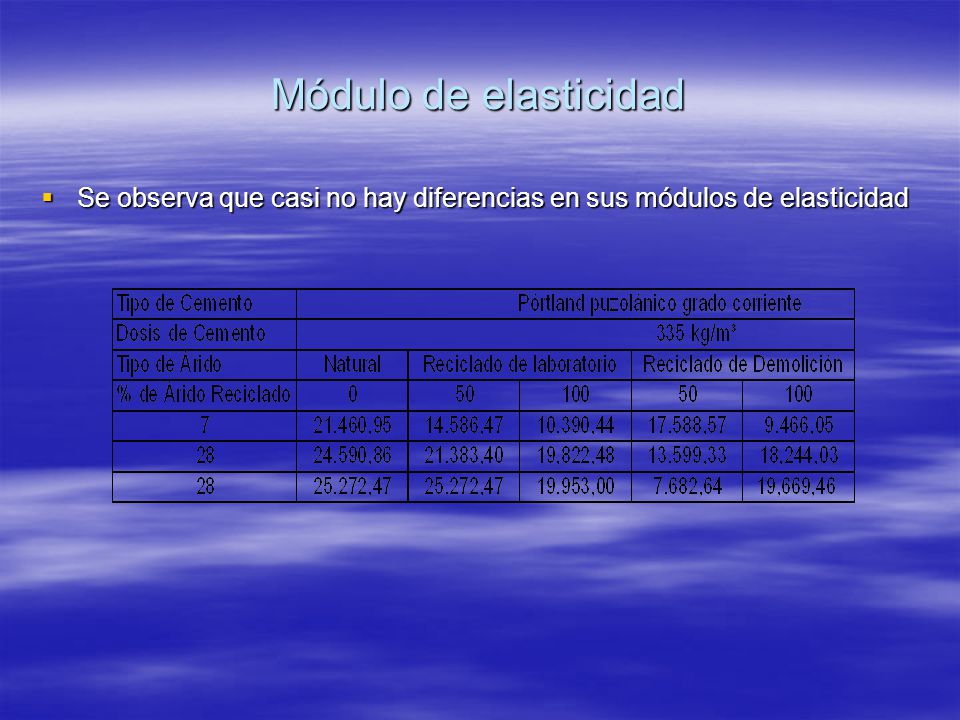

43 Módulo de elasticidad  Se observa que casi no hay diferencias en sus módulos de elasticidad

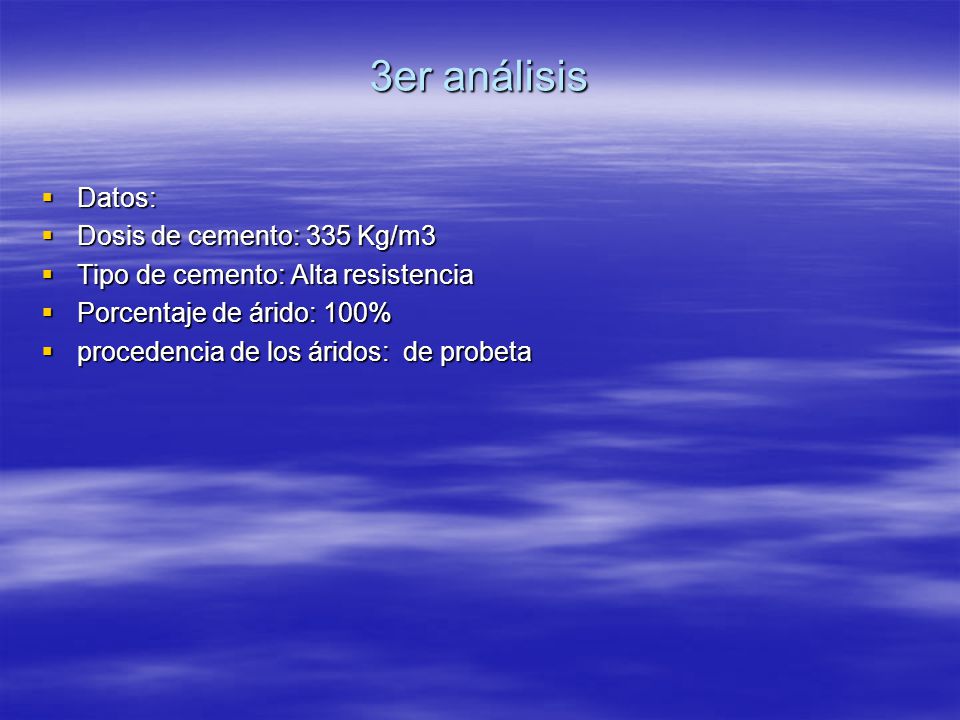

44 3er análisis  Datos:  Dosis de cemento: 335 Kg/m3  Tipo de cemento: Alta resistencia  Porcentaje de árido: 100%  procedencia de los áridos: de probeta

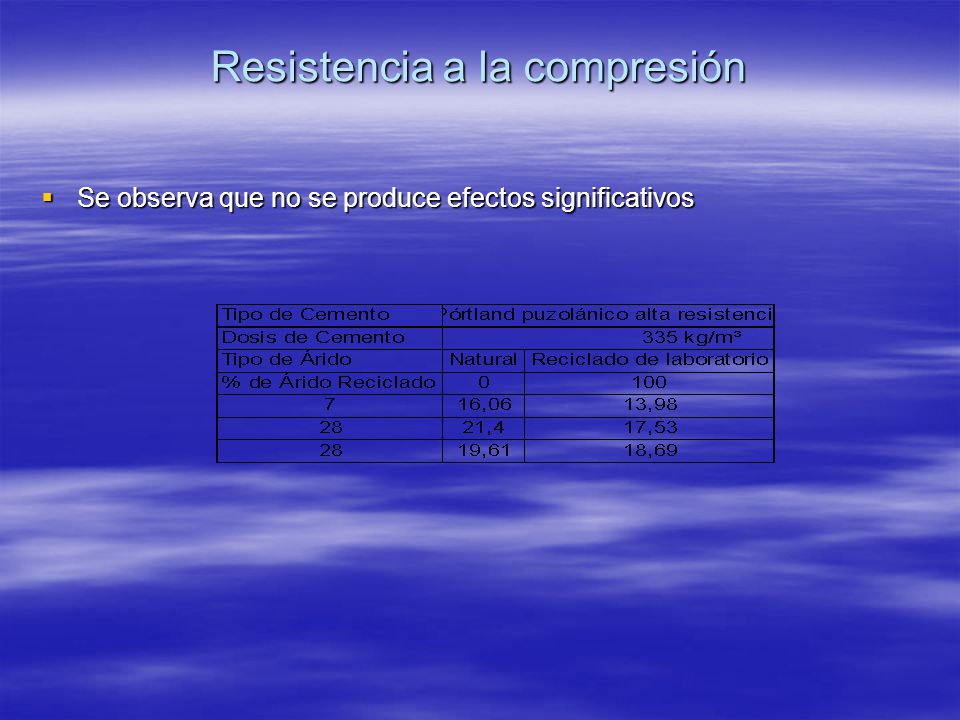

45 Resistencia a la compresión  Se observa que no se produce efectos significativos

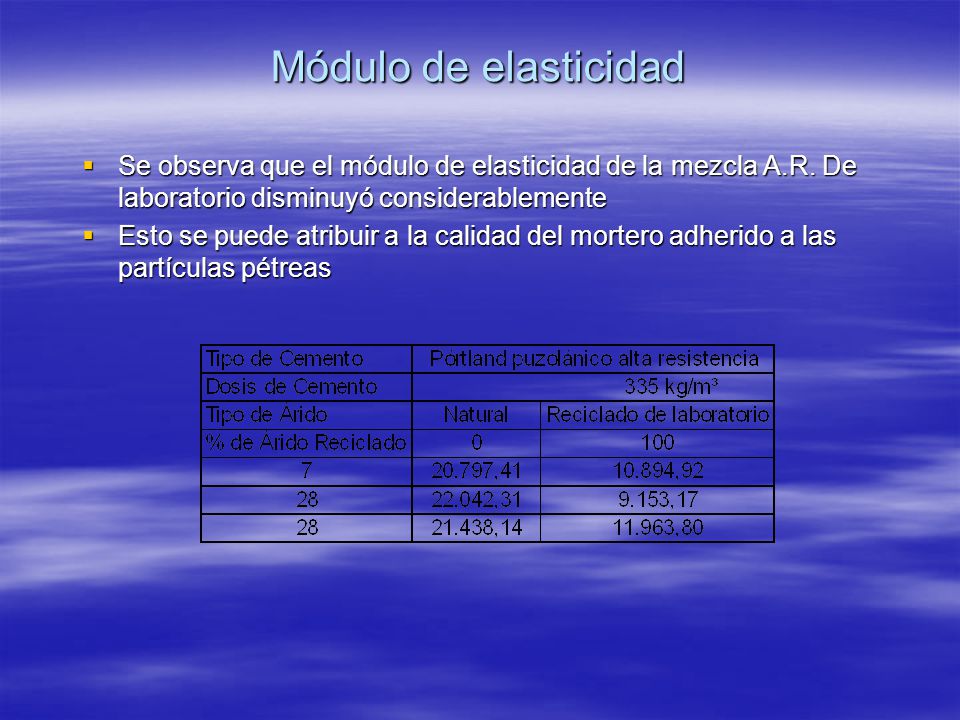

46 Módulo de elasticidad  Se observa que el módulo de elasticidad de la mezcla A.R. De laboratorio disminuyó considerablemente  Esto se puede atribuir a la calidad del mortero adherido a las partículas pétreas

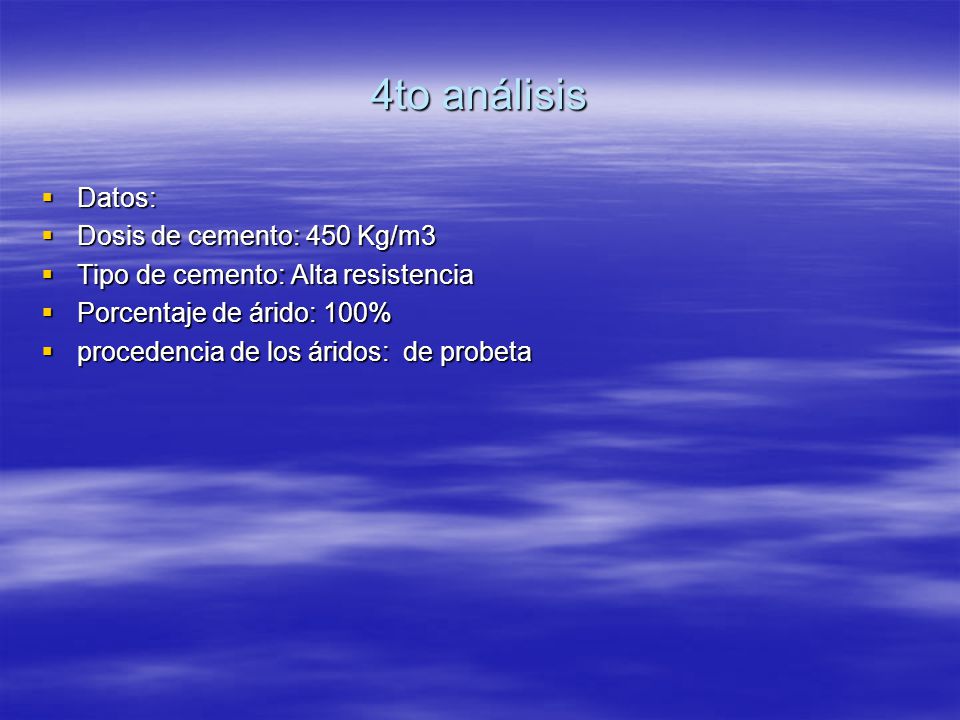

47 4to análisis  Datos:  Dosis de cemento: 450 Kg/m3  Tipo de cemento: Alta resistencia  Porcentaje de árido: 100%  procedencia de los áridos: de probeta

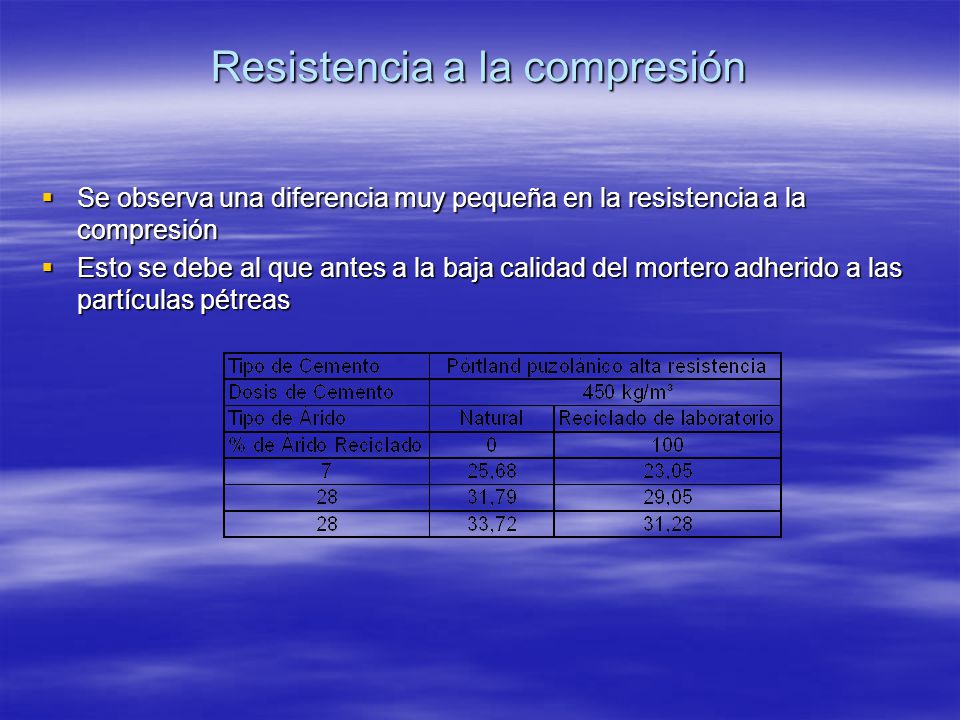

48 Resistencia a la compresión  Se observa una diferencia muy pequeña en la resistencia a la compresión  Esto se debe al que antes a la baja calidad del mortero adherido a las partículas pétreas

49 Módulo de elasticidad  Se registró una importante disminución en el módulo de elasticidad en la mezcla de A.R. En comparación a la muestra  Esto se debe a la baja calidad y formabilidad del mortero adherido a la partícula pétrea

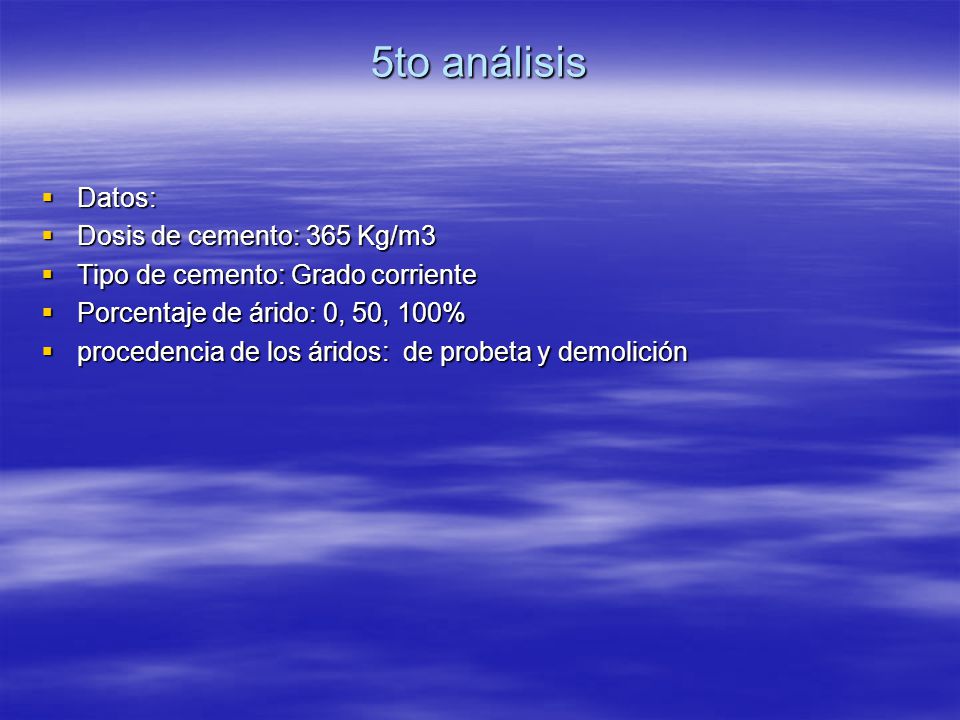

50 5to análisis  Datos:  Dosis de cemento: 365 Kg/m3  Tipo de cemento: Grado corriente  Porcentaje de árido: 0, 50, 100%  procedencia de los áridos: de probeta y demolición

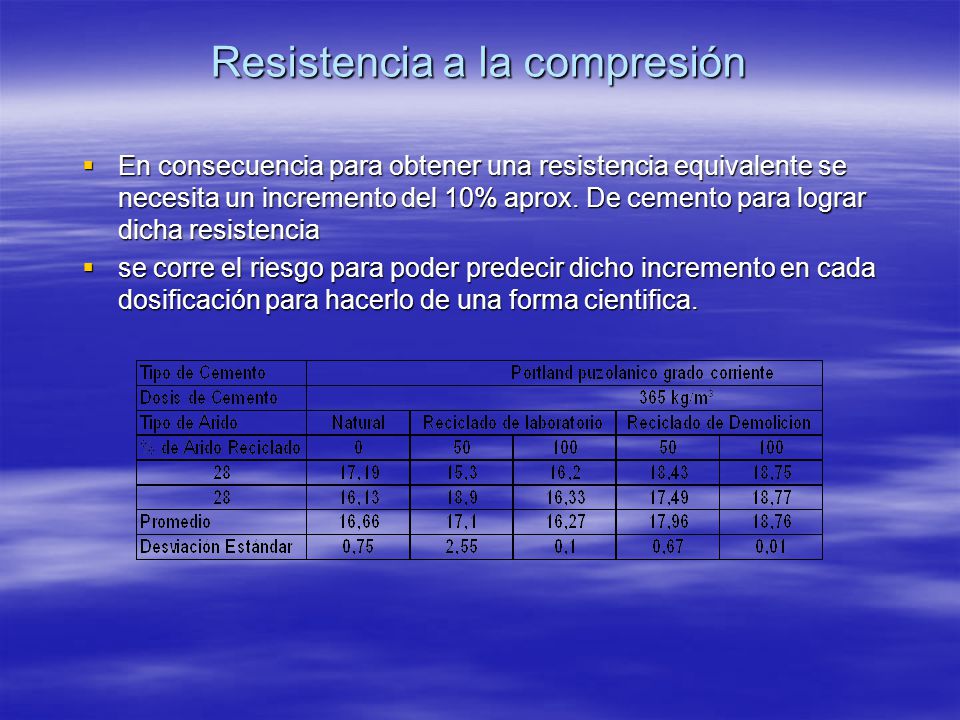

51 Resistencia a la compresión  En consecuencia para obtener una resistencia equivalente se necesita un incremento del 10% aprox. De cemento para lograr dicha resistencia  se corre el riesgo para poder predecir dicho incremento en cada dosificación para hacerlo de una forma cientifica.

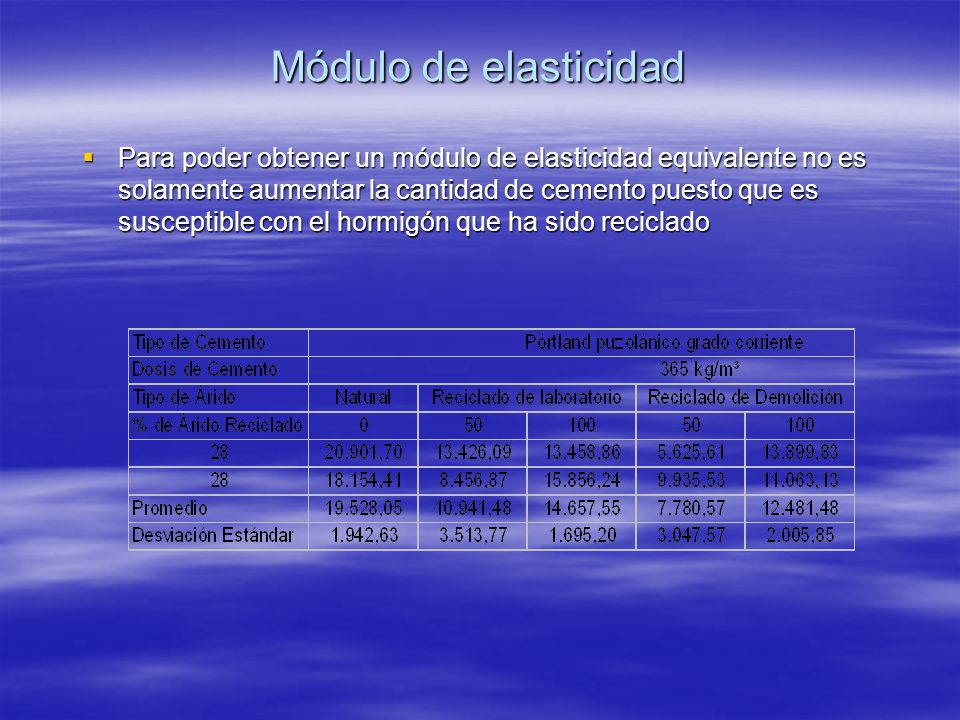

52 Módulo de elasticidad  Para poder obtener un módulo de elasticidad equivalente no es solamente aumentar la cantidad de cemento puesto que es susceptible con el hormigón que ha sido reciclado

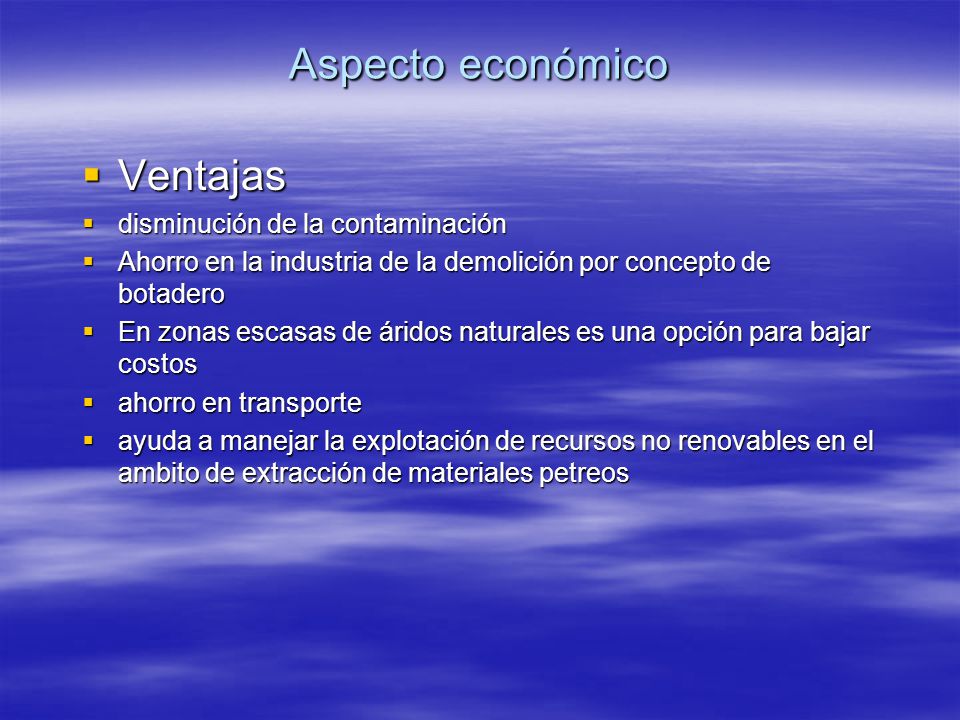

53 Aspecto económico  Ventajas  disminución de la contaminación  Ahorro en la industria de la demolición por concepto de botadero  En zonas escasas de áridos naturales es una opción para bajar costos  ahorro en transporte  ayuda a manejar la explotación de recursos no renovables en el ambito de extracción de materiales petreos

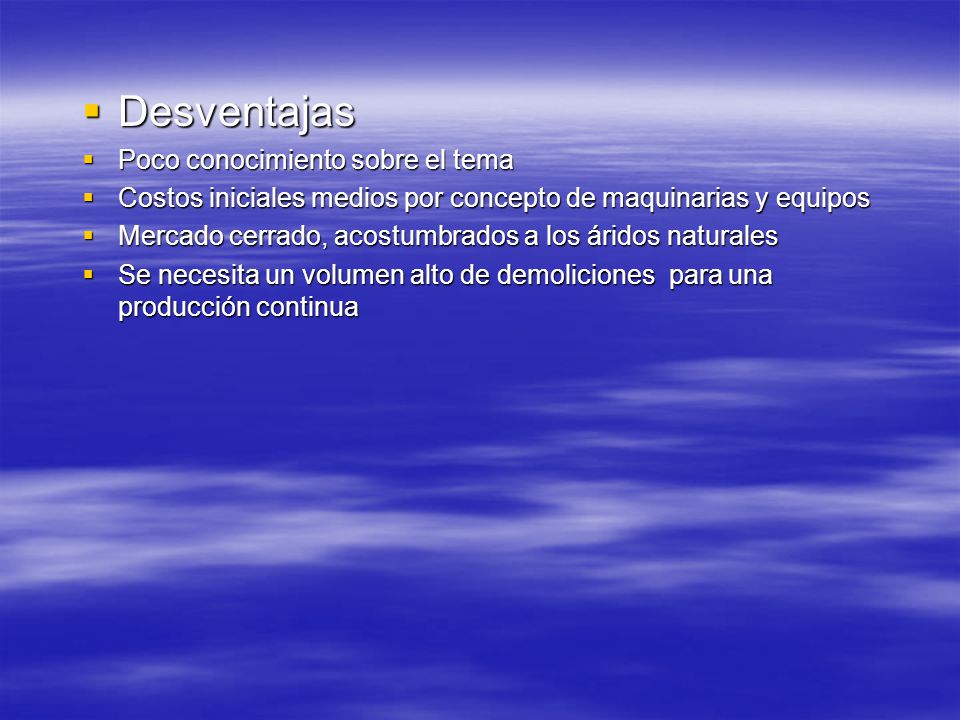

54  Desventajas  Poco conocimiento sobre el tema  Costos iniciales medios por concepto de maquinarias y equipos  Mercado cerrado, acostumbrados a los áridos naturales  Se necesita un volumen alto de demoliciones para una producción continua

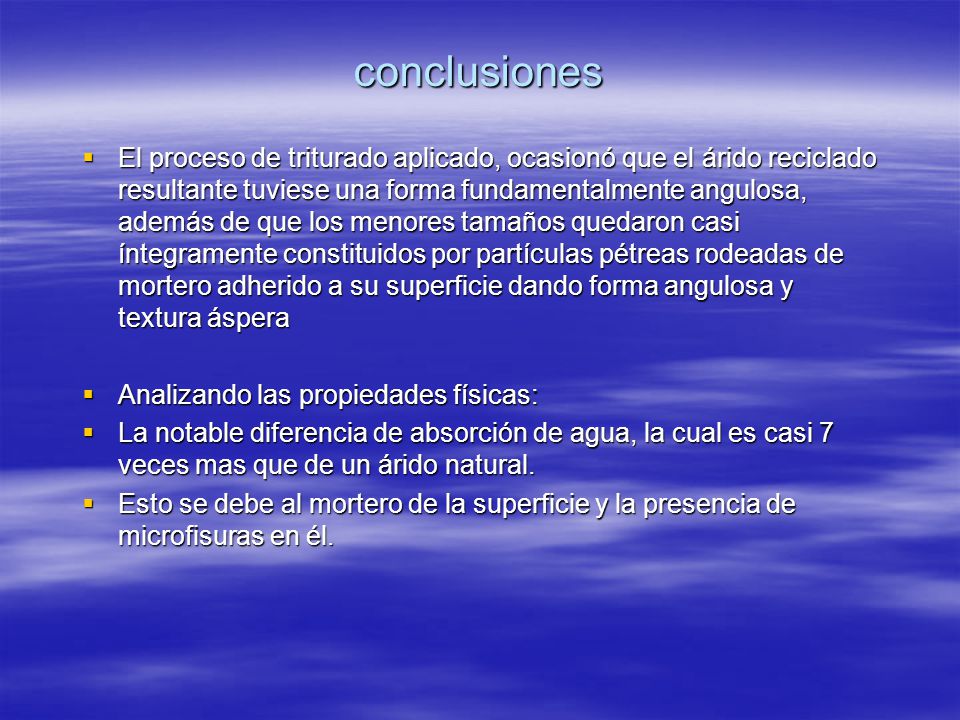

55 conclusiones  El proceso de triturado aplicado, ocasionó que el árido reciclado resultante tuviese una forma fundamentalmente angulosa, además de que los menores tamaños quedaron casi íntegramente constituidos por partículas pétreas rodeadas de mortero adherido a su superficie dando forma angulosa y textura áspera  Analizando las propiedades físicas:  La notable diferencia de absorción de agua, la cual es casi 7 veces mas que de un árido natural.  Esto se debe al mortero de la superficie y la presencia de microfisuras en él.

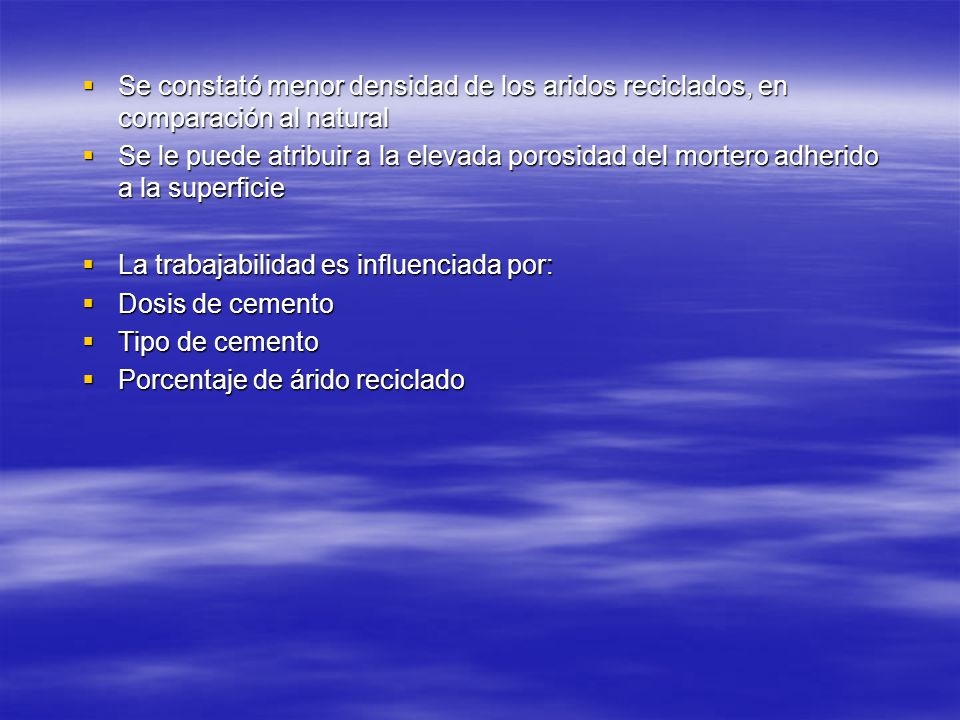

56  Se constató menor densidad de los aridos reciclados, en comparación al natural  Se le puede atribuir a la elevada porosidad del mortero adherido a la superficie  La trabajabilidad es influenciada por:  Dosis de cemento  Tipo de cemento  Porcentaje de árido reciclado

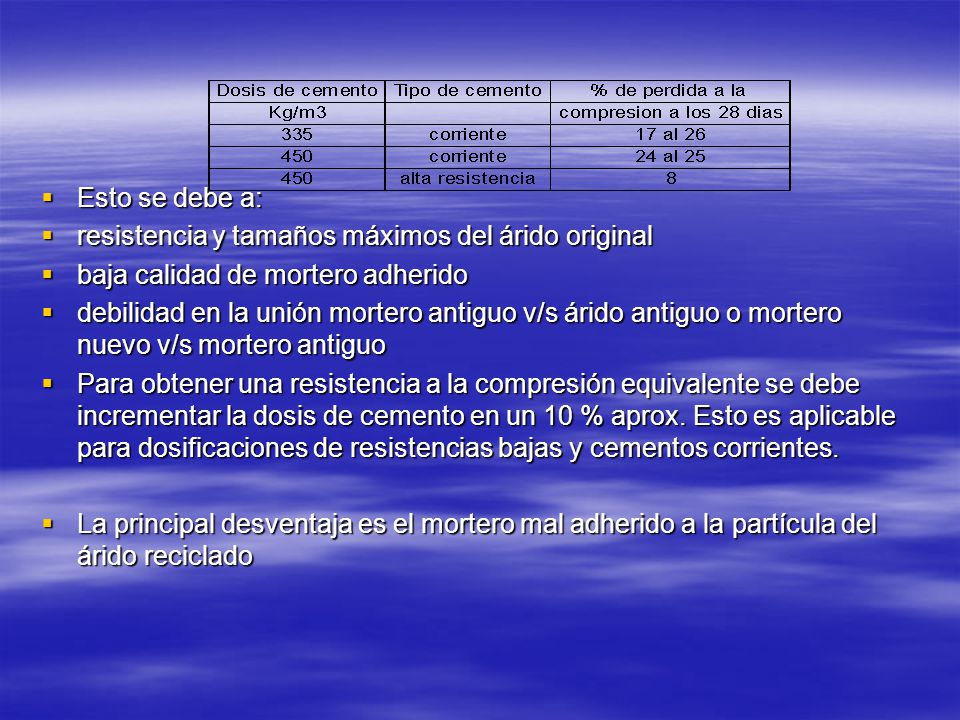

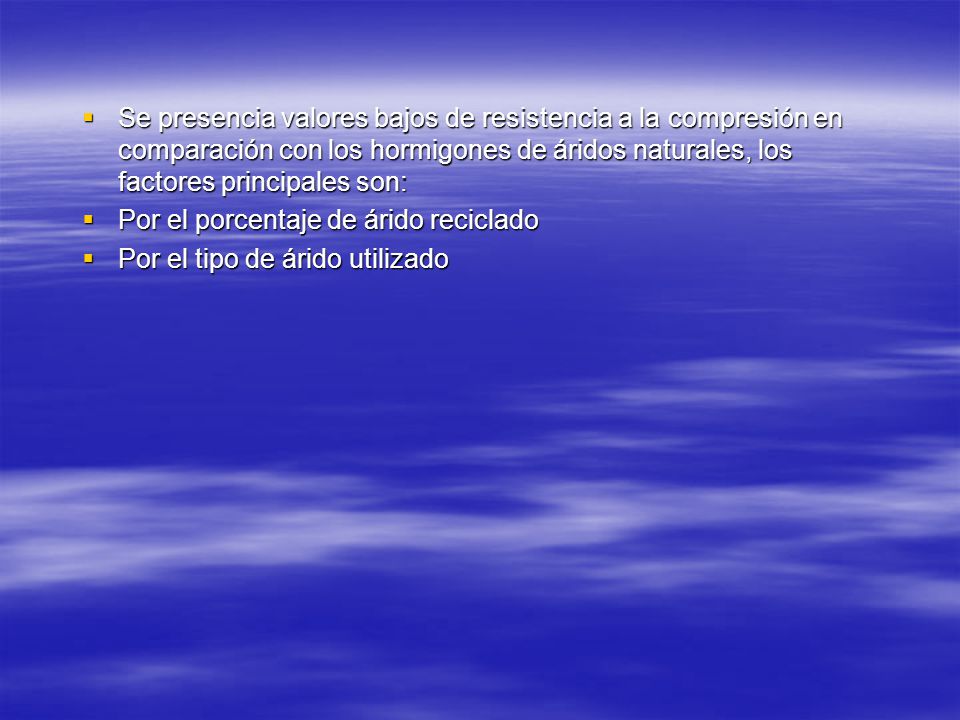

57  Se presencia valores bajos de resistencia a la compresión en comparación con los hormigones de áridos naturales, los factores principales son:  Por el porcentaje de árido reciclado  Por el tipo de árido utilizado
