1 - AGREGADO PARA CONCRETO -

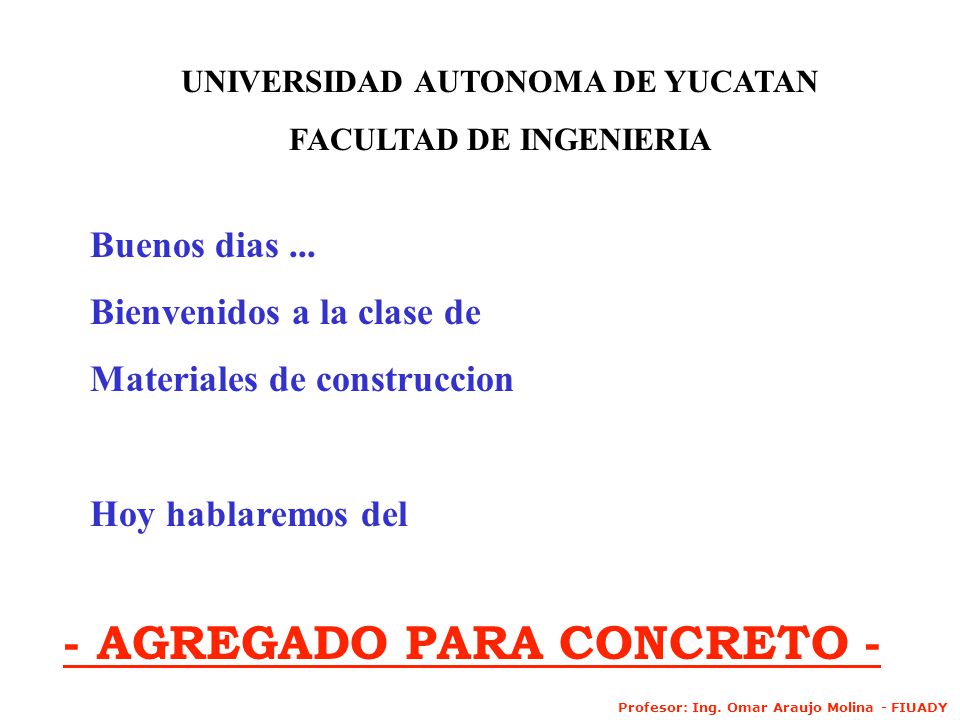

Buenos dias ... Bienvenidos a la clase de Materiales de construccion Hoy hablaremos del - AGREGADO PARA CONCRETO - UNIVERSIDAD AUTONOMA DE YUCATAN FACULTAD DE INGENIERIA Profesor: Ing. Omar Araujo Molina - FIUADY

2 del concreto hidraulico

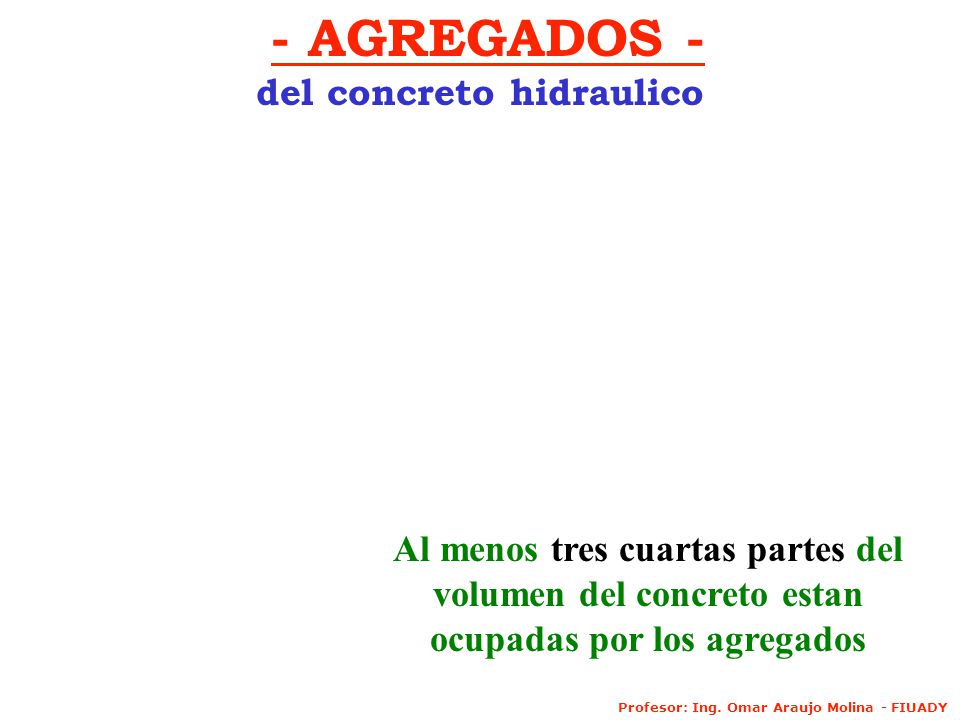

- AGREGADOS - del concreto hidraulico Al menos tres cuartas partes del volumen del concreto estan ocupadas por los agregados Profesor: Ing. Omar Araujo Molina - FIUADY

3 - AGREGADO - Clasificacion general

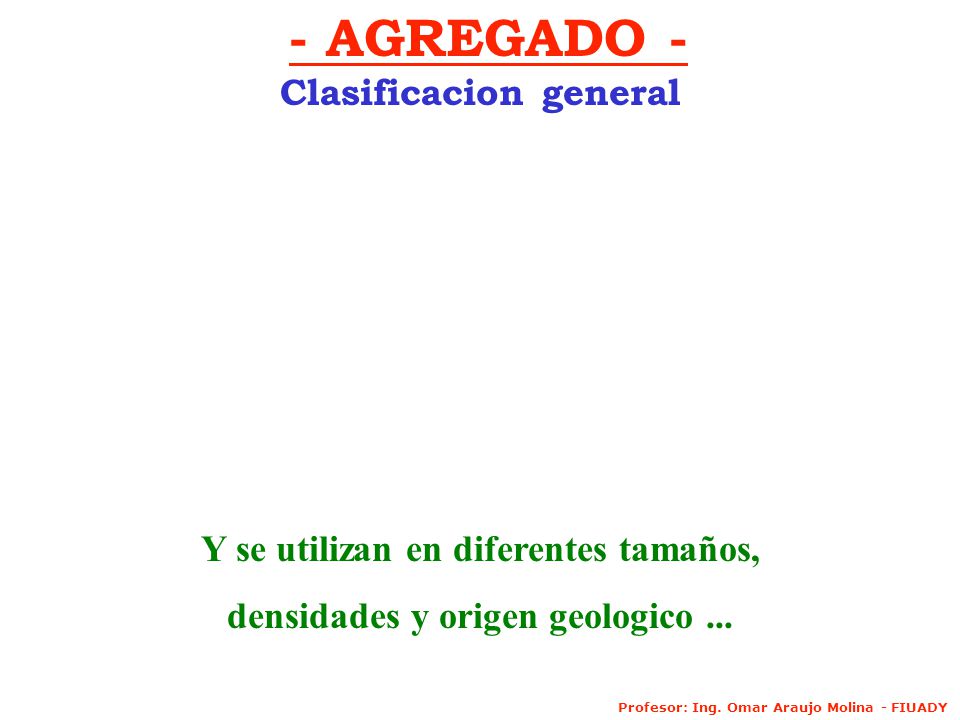

Y se utilizan en diferentes tamaños, densidades y origen geologico ... Profesor: Ing. Omar Araujo Molina - FIUADY

4 Clasificacion general

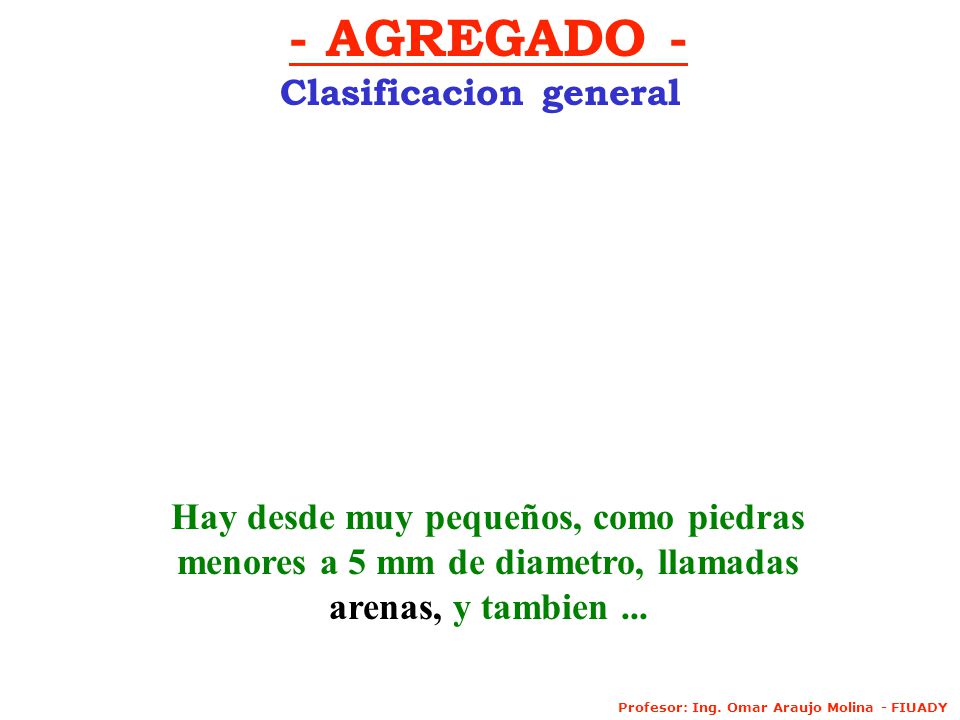

- AGREGADO - Clasificacion general Hay desde muy pequeños, como piedras menores a 5 mm de diametro, llamadas arenas, y tambien ... Profesor: Ing. Omar Araujo Molina - FIUADY

5 Clasificacion general

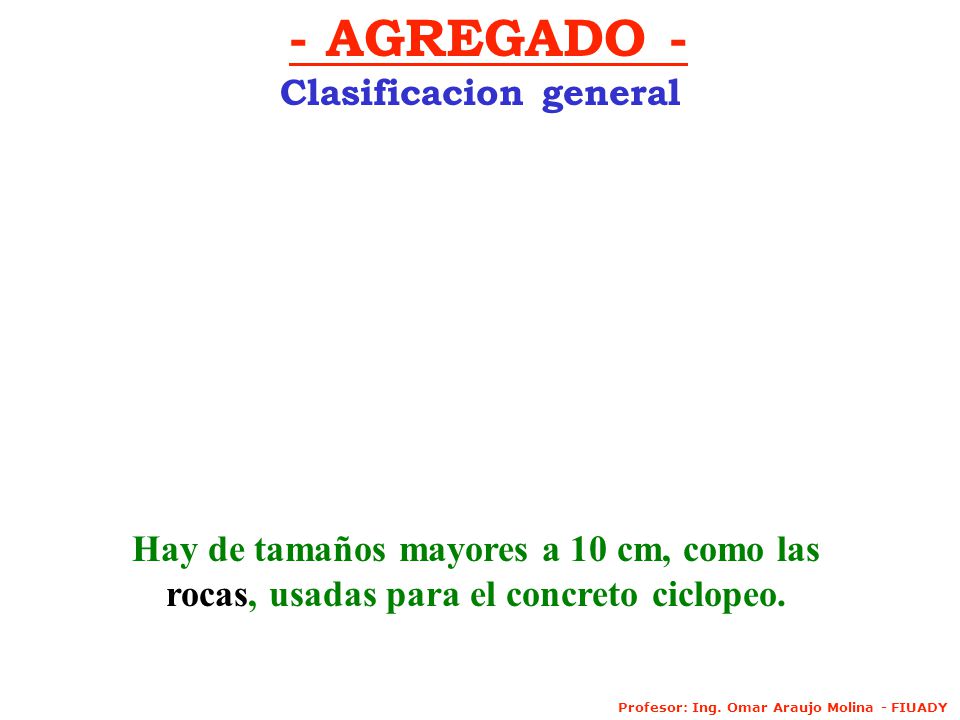

- AGREGADO - Clasificacion general Hay de tamaños mayores a 10 cm, como las rocas, usadas para el concreto ciclopeo. Profesor: Ing. Omar Araujo Molina - FIUADY

6 Clasificacion general
- AGREGADO - Clasificacion general La distribucion de las particulas según su tamaño se llama GRANULOMETRIA Profesor: Ing. Omar Araujo Molina - FIUADY

7 Clasificacion general Agregado grueso: grava

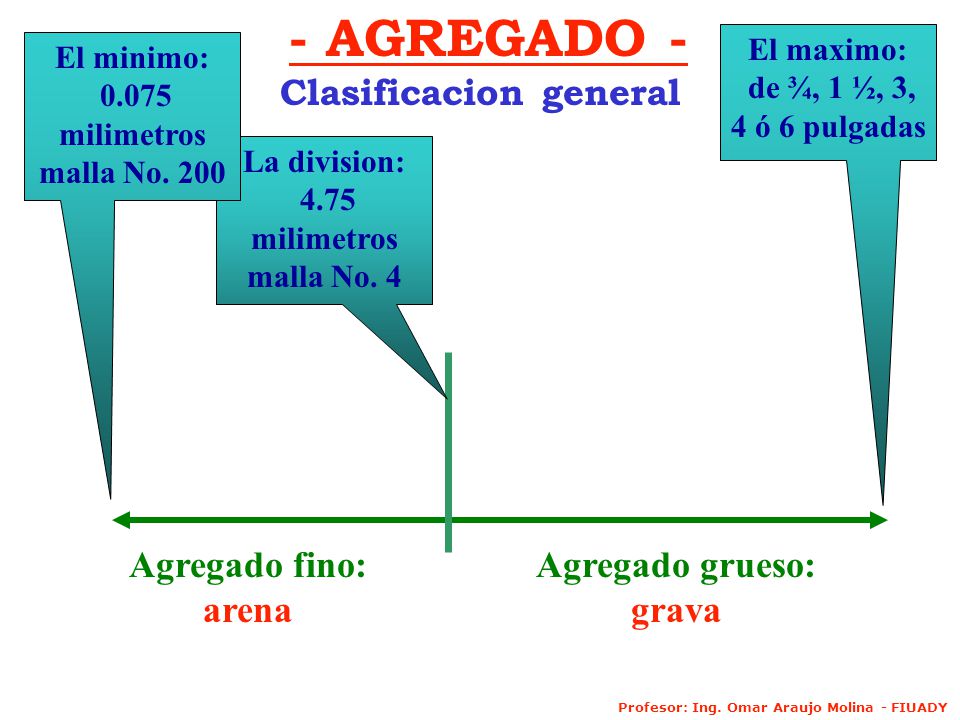

El maximo: de ¾, 1 ½, 3, 4 ó 6 pulgadas El minimo: 0.075 milimetros malla No. 200 Clasificacion general La division: 4.75 milimetros malla No. 4 Agregado fino: arena Agregado grueso: grava Profesor: Ing. Omar Araujo Molina - FIUADY

8 Clasificacion general

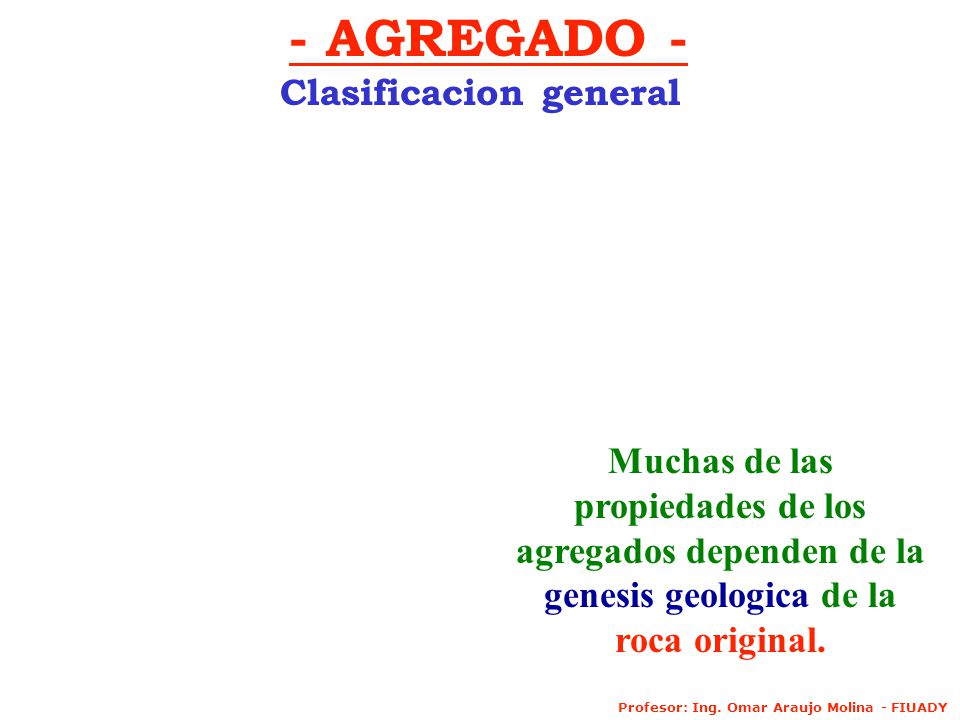

- AGREGADO - Clasificacion general Sedimentarias Igneas Muchas de las propiedades de los agregados dependen de la genesis geologica de la roca original. Metamorficas Profesor: Ing. Omar Araujo Molina - FIUADY

9 Clasificacion general

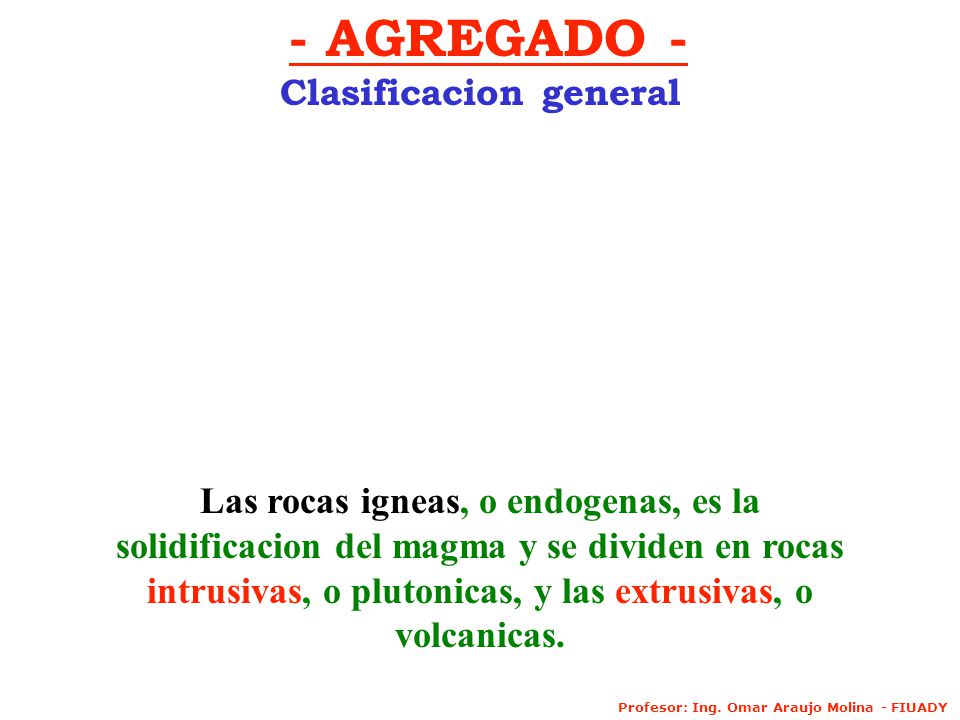

- AGREGADO - Clasificacion general Las rocas igneas, o endogenas, es la solidificacion del magma y se dividen en rocas intrusivas, o plutonicas, y las extrusivas, o volcanicas. Profesor: Ing. Omar Araujo Molina - FIUADY

10 Clasificacion general

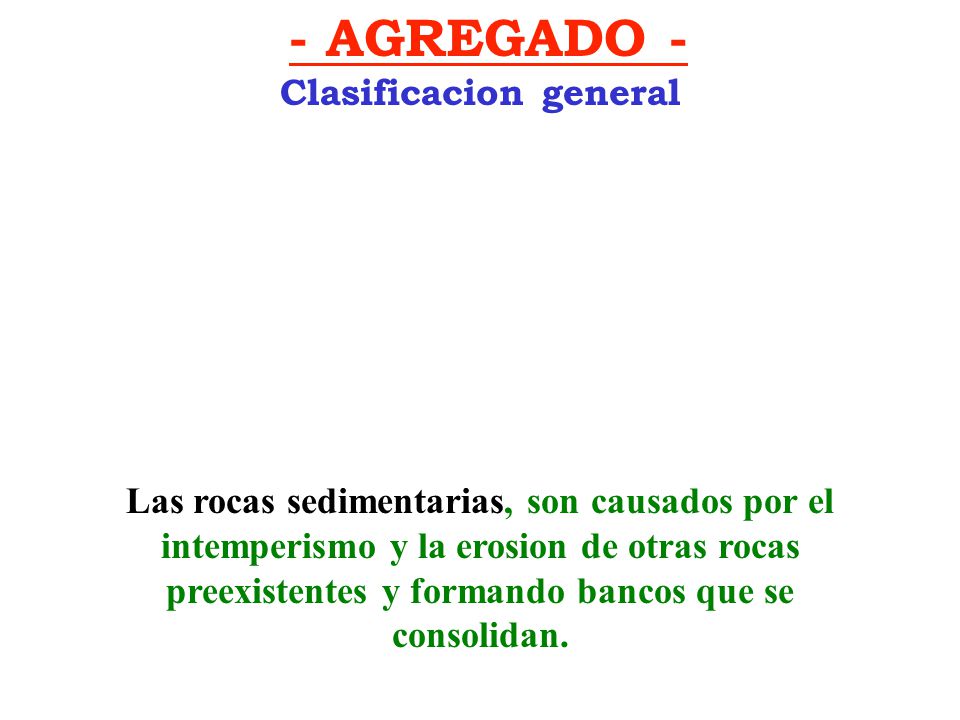

- AGREGADO - Clasificacion general Las rocas sedimentarias, son causados por el intemperismo y la erosion de otras rocas preexistentes y formando bancos que se consolidan.

11 Clasificacion general

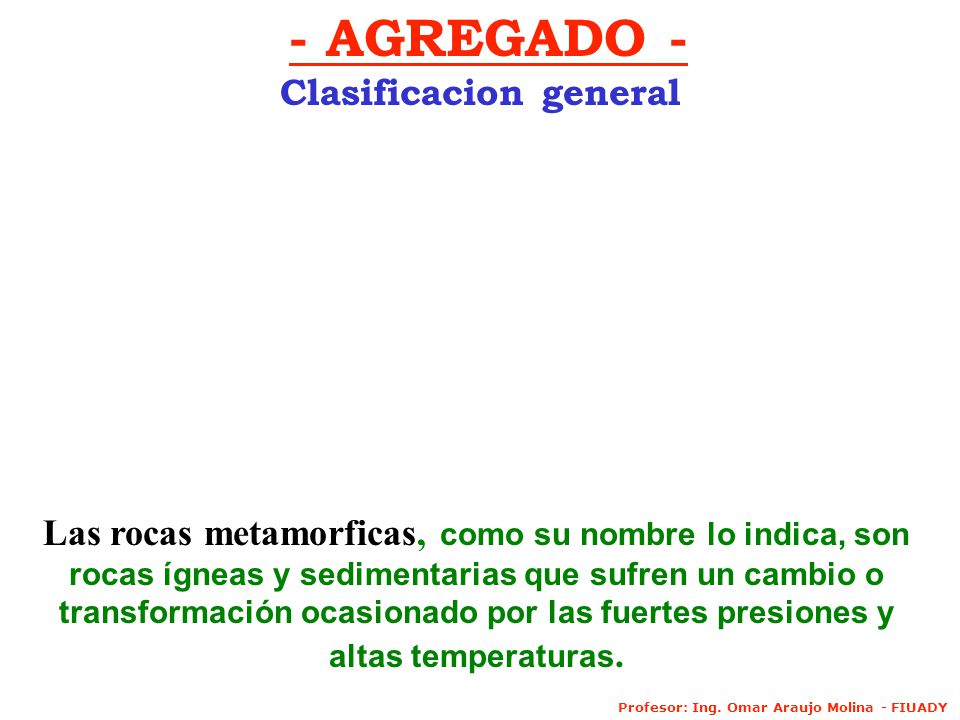

- AGREGADO - Clasificacion general Las rocas metamorficas, como su nombre lo indica, son rocas ígneas y sedimentarias que sufren un cambio o transformación ocasionado por las fuertes presiones y altas temperaturas. Profesor: Ing. Omar Araujo Molina - FIUADY

12 Clasificacion general Para concretos ligeros

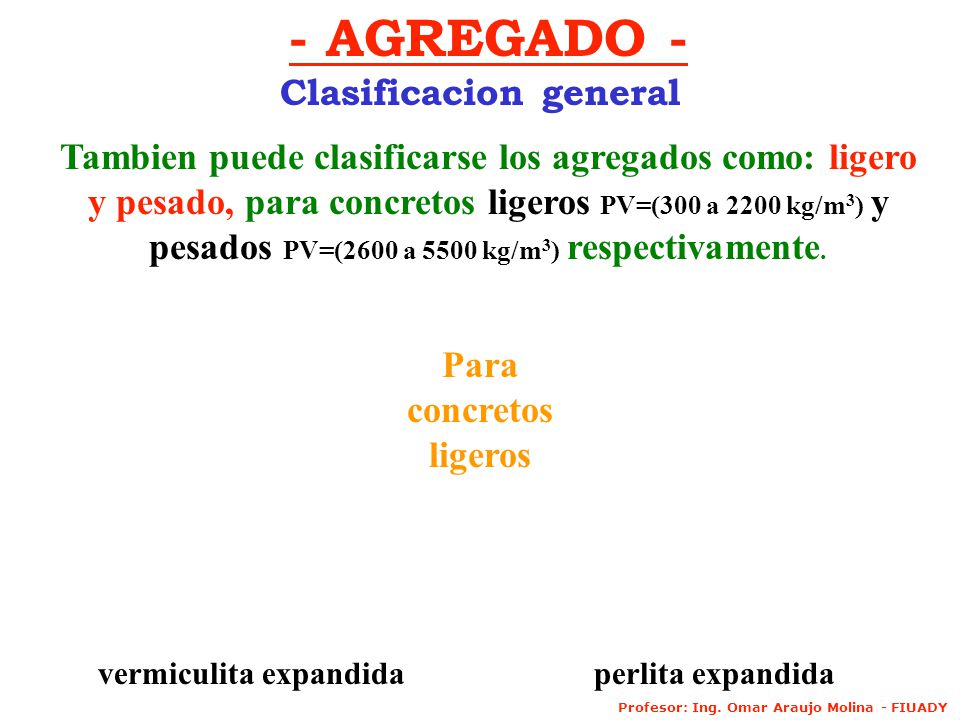

- AGREGADO - Clasificacion general Tambien puede clasificarse los agregados como: ligero y pesado, para concretos ligeros PV=(300 a 2200 kg/m3) y pesados PV=(2600 a 5500 kg/m3) respectivamente. Para concretos ligeros vermiculita expandida perlita expandida Profesor: Ing. Omar Araujo Molina - FIUADY

13 Clasificacion general

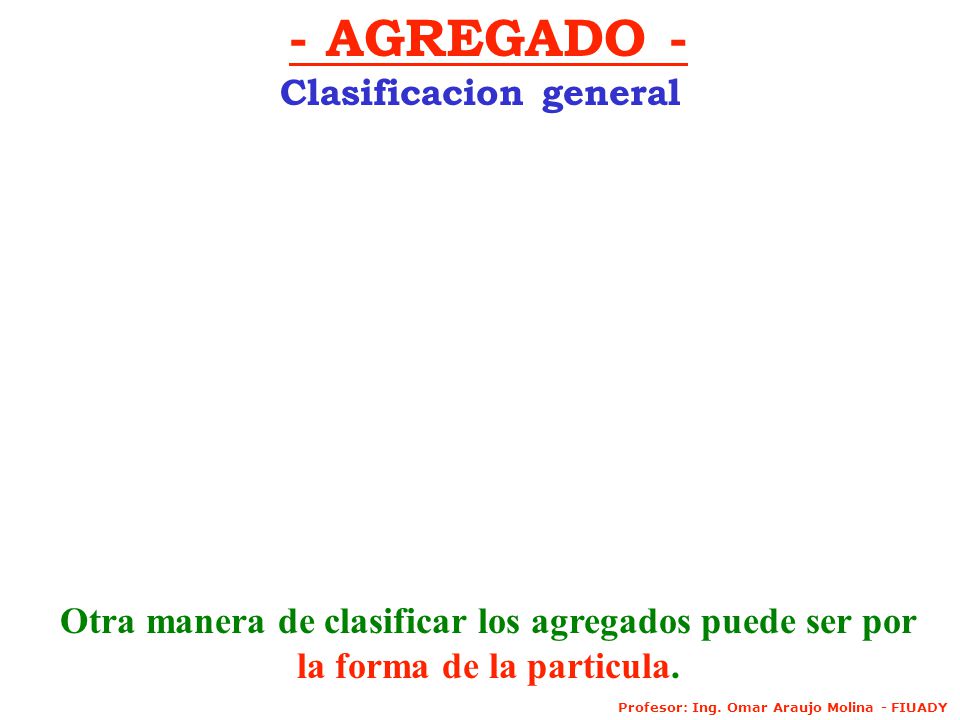

- AGREGADO - Clasificacion general Otra manera de clasificar los agregados puede ser por la forma de la particula. Profesor: Ing. Omar Araujo Molina - FIUADY

14 Clasificacion general

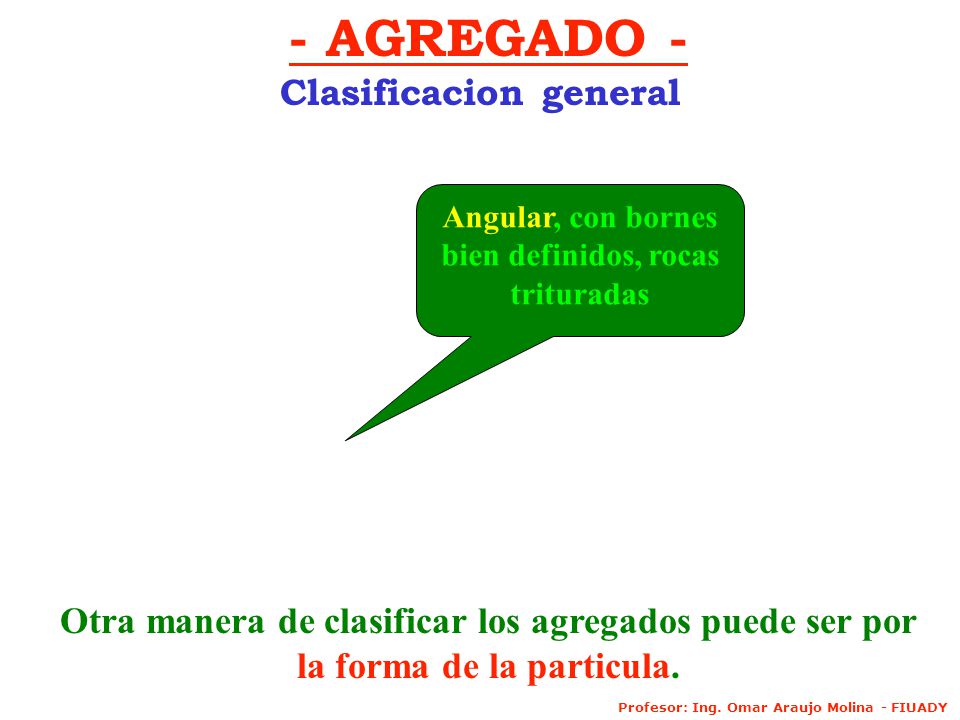

- AGREGADO - Clasificacion general Angular, con bornes bien definidos, rocas trituradas Otra manera de clasificar los agregados puede ser por la forma de la particula. Profesor: Ing. Omar Araujo Molina - FIUADY

15 Clasificacion general

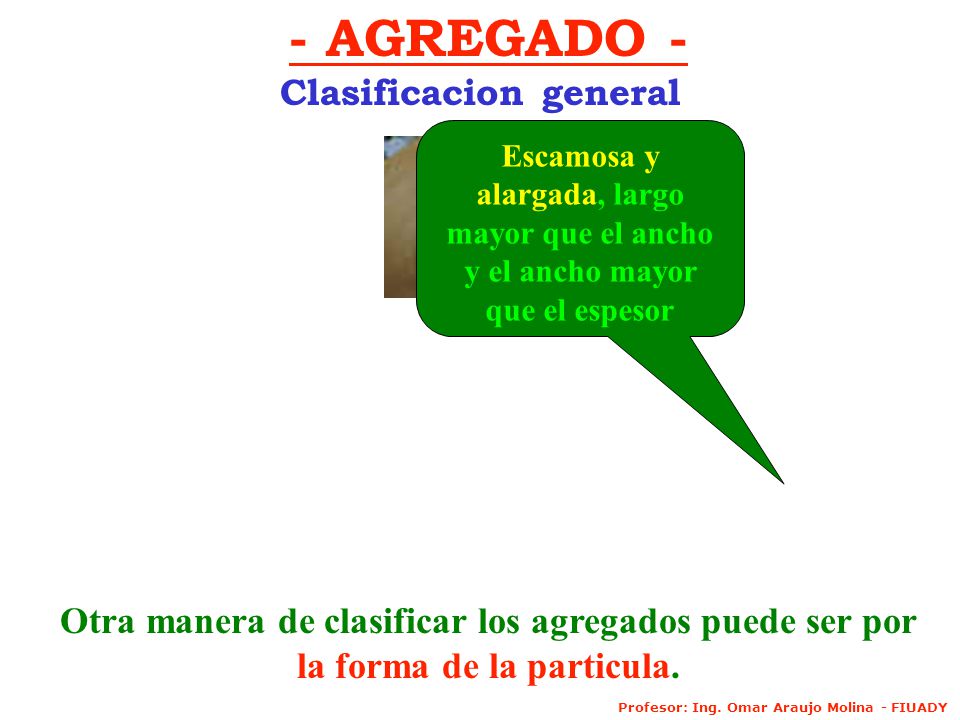

- AGREGADO - Clasificacion general Escamosa y alargada, largo mayor que el ancho y el ancho mayor que el espesor Otra manera de clasificar los agregados puede ser por la forma de la particula. Profesor: Ing. Omar Araujo Molina - FIUADY

16 Clasificacion general Escamosa, como la roca laminada

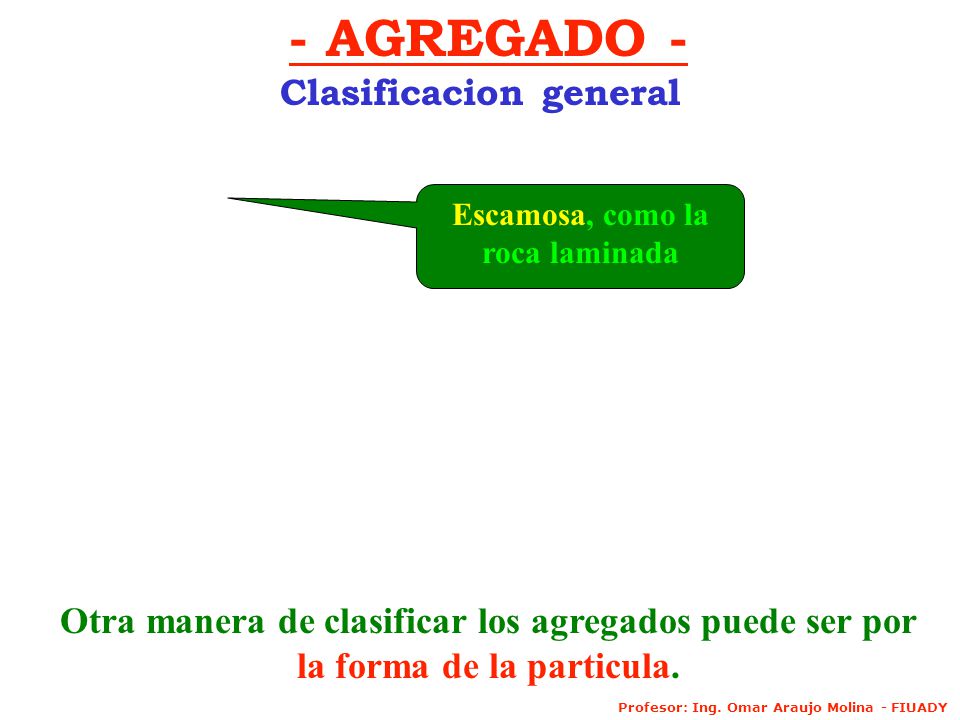

- AGREGADO - Clasificacion general Escamosa, como la roca laminada Otra manera de clasificar los agregados puede ser por la forma de la particula. Profesor: Ing. Omar Araujo Molina - FIUADY

17 Clasificacion general Redondeada, como la grava de rio.

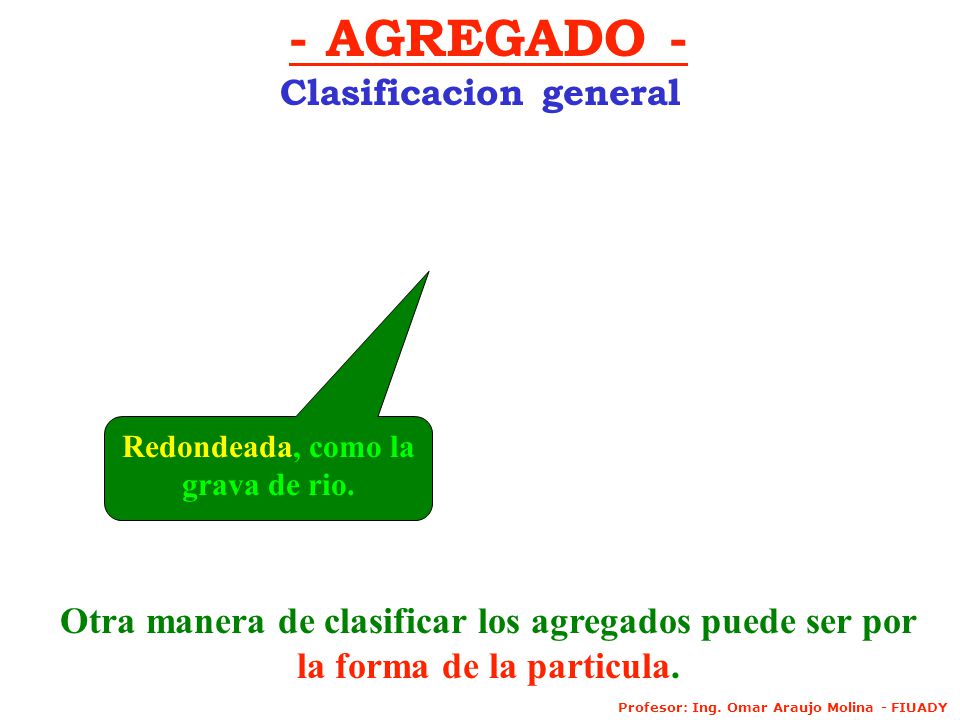

- AGREGADO - Clasificacion general Redondeada, como la grava de rio. Otra manera de clasificar los agregados puede ser por la forma de la particula. Profesor: Ing. Omar Araujo Molina - FIUADY

18 Clasificacion general

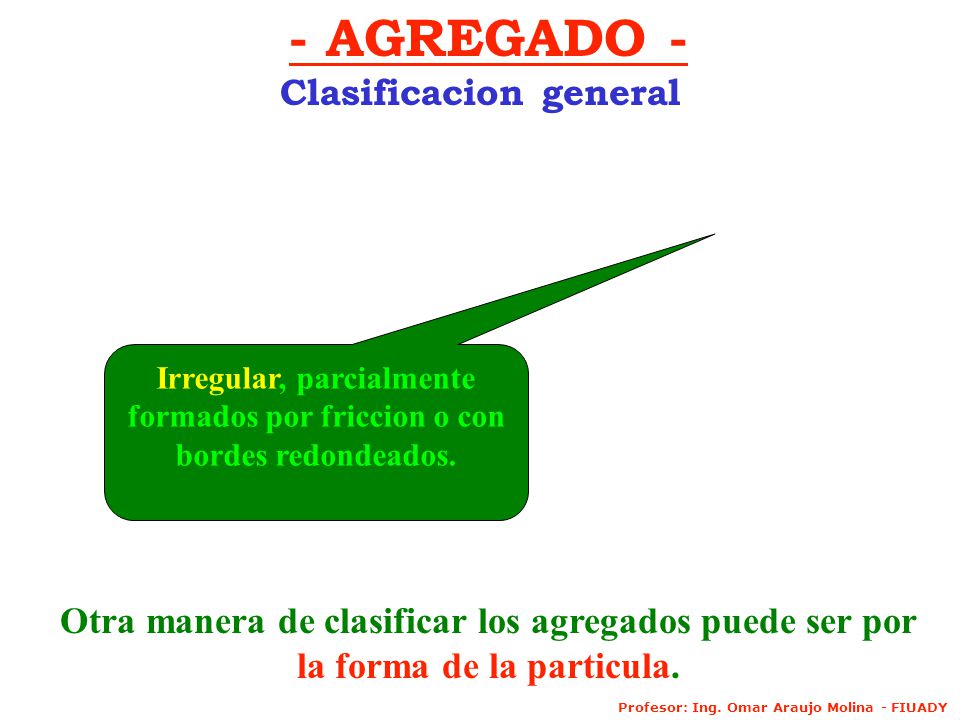

- AGREGADO - Clasificacion general Irregular, parcialmente formados por friccion o con bordes redondeados. Otra manera de clasificar los agregados puede ser por la forma de la particula. Profesor: Ing. Omar Araujo Molina - FIUADY

19 - AGREGADO - Pesos volumetricos
Los agregados suelen contener poros, por lo que sera necesario definir claramente el termino peso especifico. Profesor: Ing. Omar Araujo Molina - FIUADY

20 - AGREGADO - Pesos volumetricos

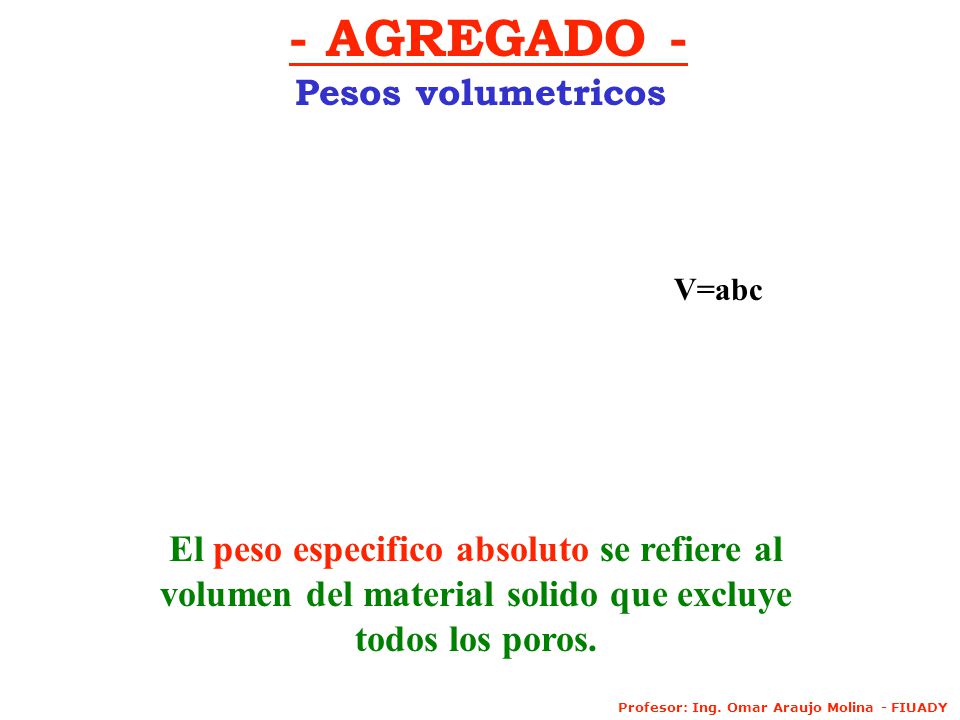

V=abc El peso especifico absoluto se refiere al volumen del material solido que excluye todos los poros. Profesor: Ing. Omar Araujo Molina - FIUADY

21 - AGREGADO - Pesos volumetricos

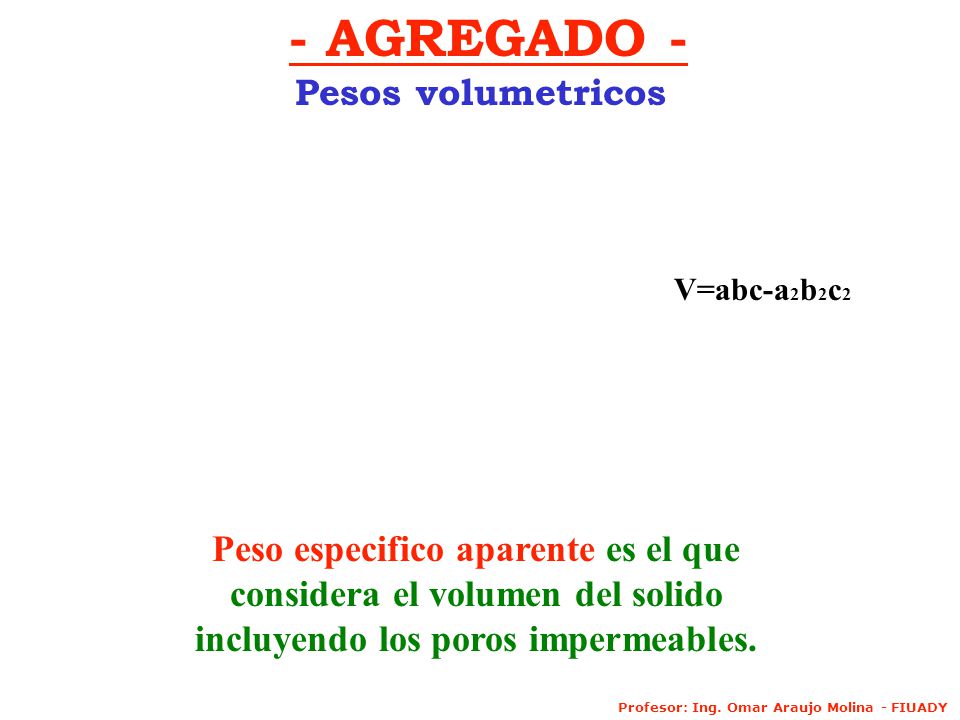

V=abc-a2b2c2 Peso especifico aparente es el que considera el volumen del solido incluyendo los poros impermeables. Profesor: Ing. Omar Araujo Molina - FIUADY

22 - AGREGADO - Pesos volumetricos

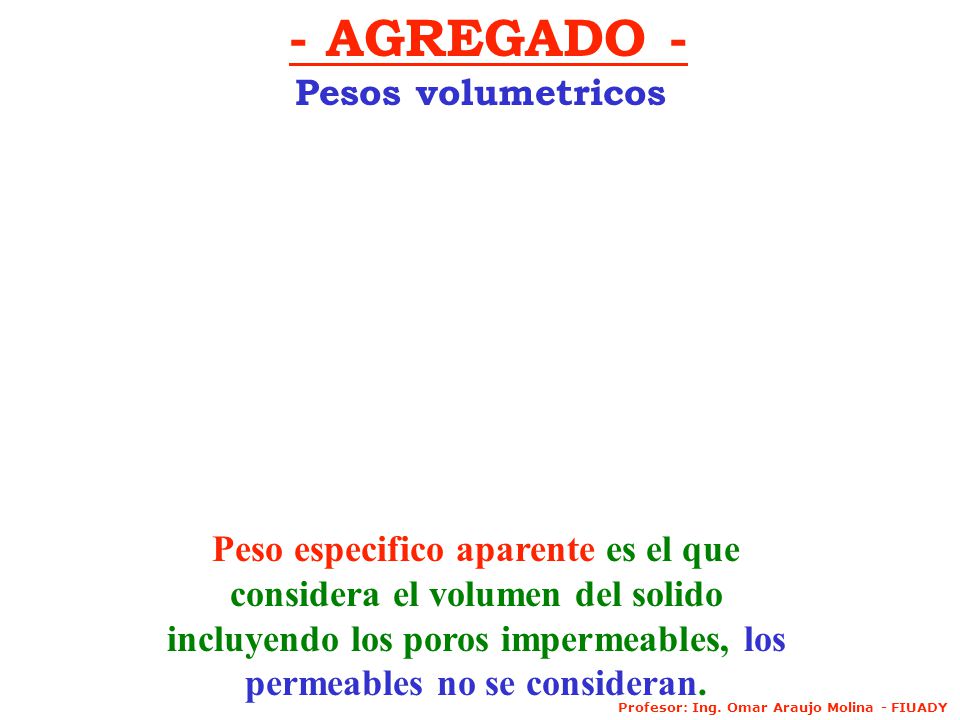

Peso especifico aparente es el que considera el volumen del solido incluyendo los poros impermeables, los permeables no se consideran. Profesor: Ing. Omar Araujo Molina - FIUADY

23 - AGREGADO - Pesos volumetricos

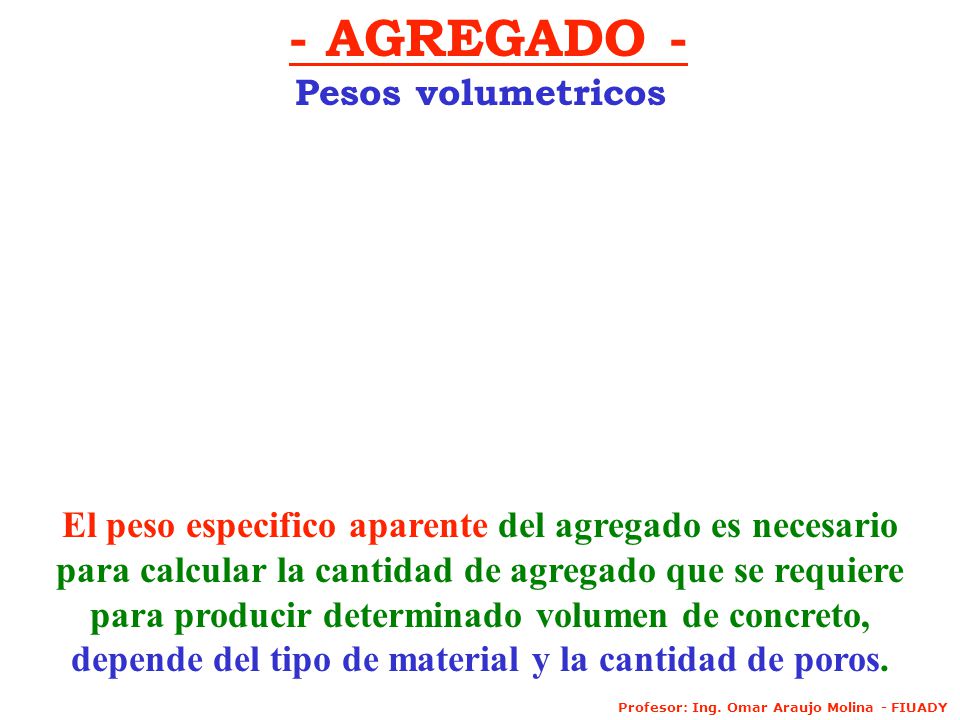

El peso especifico aparente del agregado es necesario para calcular la cantidad de agregado que se requiere para producir determinado volumen de concreto, depende del tipo de material y la cantidad de poros. Profesor: Ing. Omar Araujo Molina - FIUADY

24 - AGREGADO - Pesos volumetricos

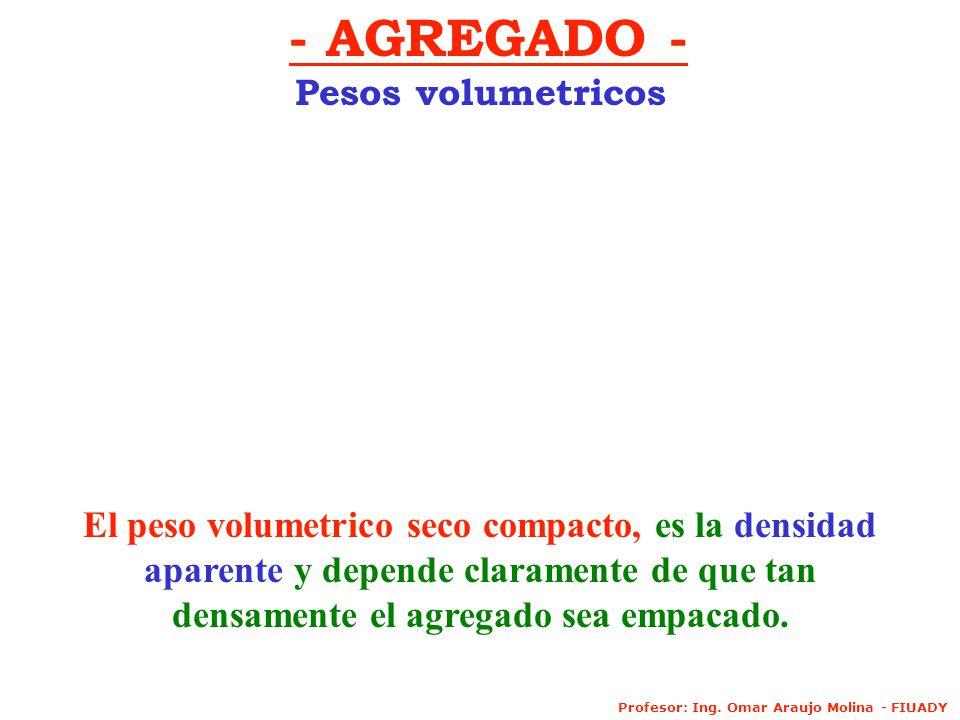

El peso volumetrico seco compacto, es la densidad aparente y depende claramente de que tan densamente el agregado sea empacado. Profesor: Ing. Omar Araujo Molina - FIUADY

25 Secado total de la grava.

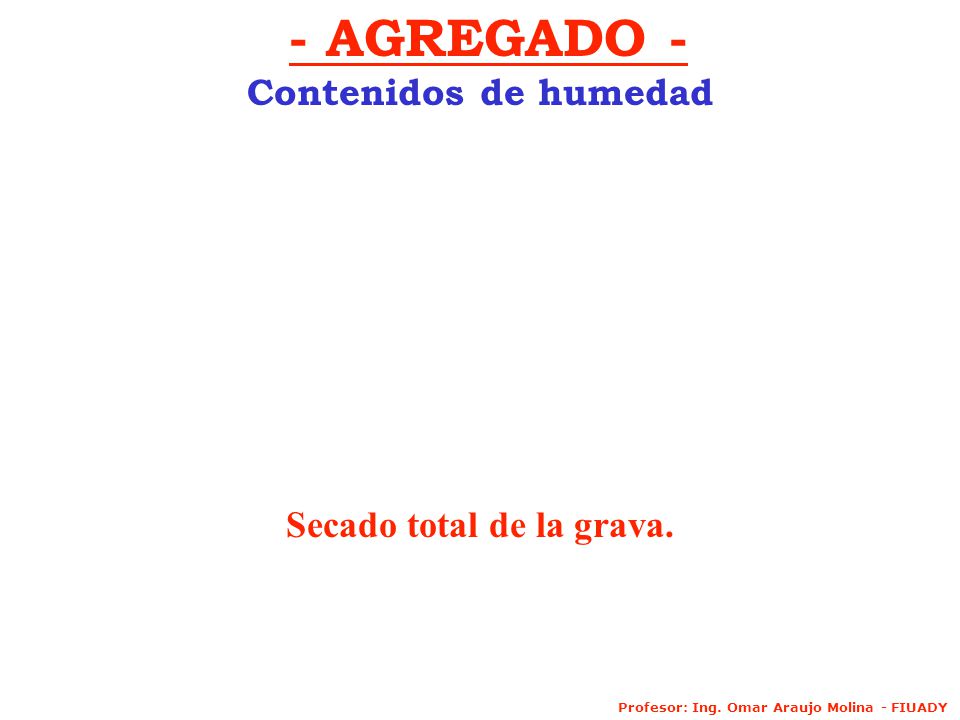

- AGREGADO - Contenidos de humedad Secado total de la grava. Profesor: Ing. Omar Araujo Molina - FIUADY

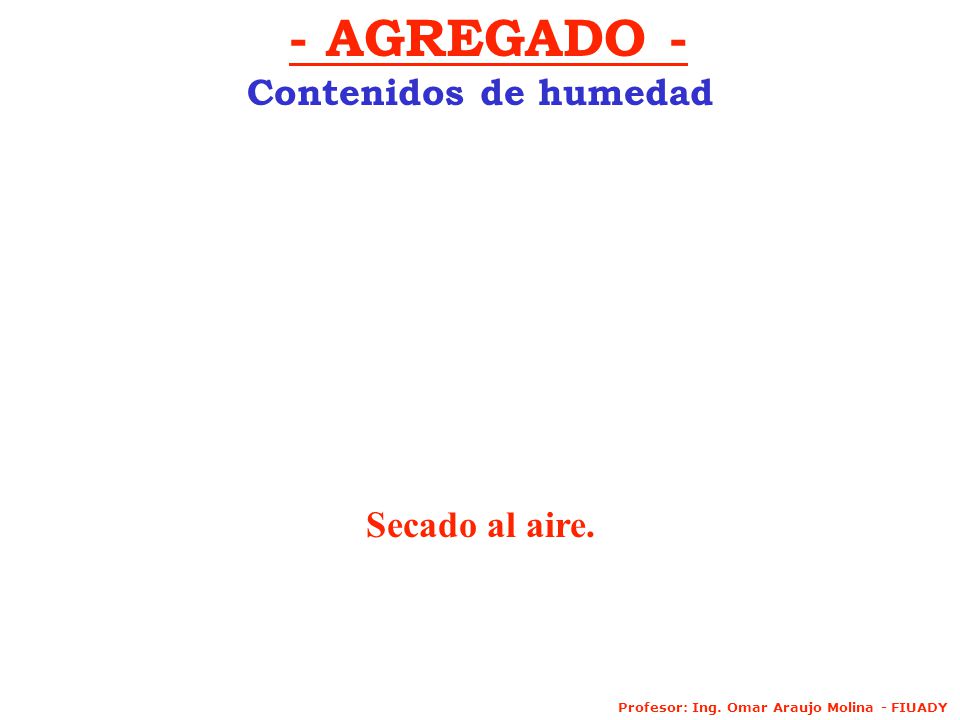

26 - AGREGADO - Contenidos de humedad Secado al aire.
Profesor: Ing. Omar Araujo Molina - FIUADY

27 Saturado y superficialmente seco.
- AGREGADO - Contenidos de humedad Saturado y superficialmente seco. Profesor: Ing. Omar Araujo Molina - FIUADY

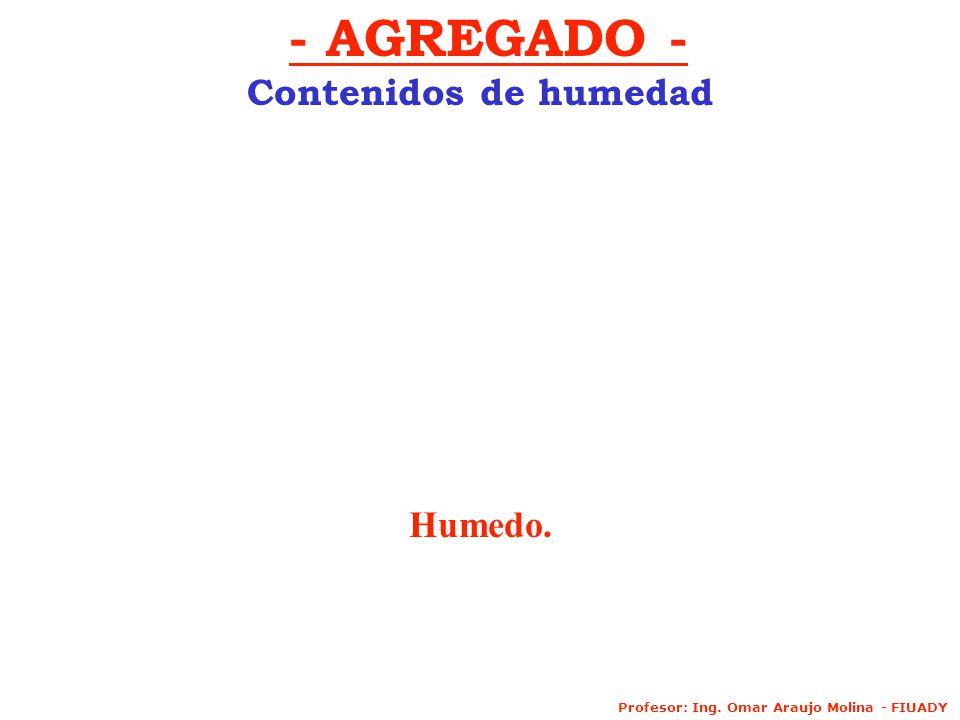

28 - AGREGADO - Contenidos de humedad Humedo.
Profesor: Ing. Omar Araujo Molina - FIUADY

29 Analisis granulometrico

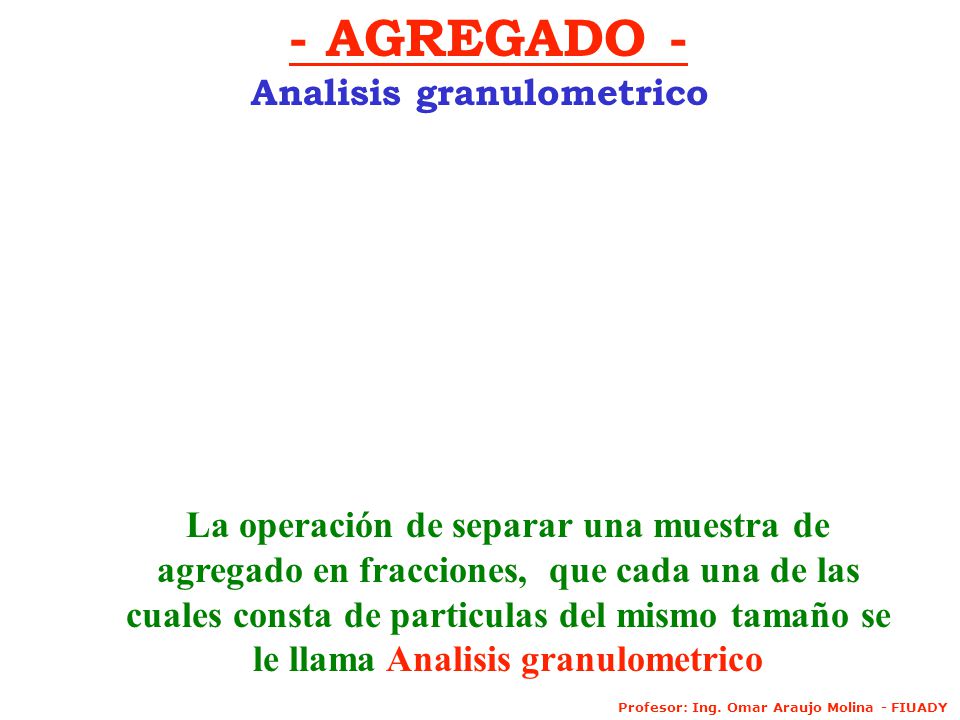

- AGREGADO - Analisis granulometrico La operación de separar una muestra de agregado en fracciones, que cada una de las cuales consta de particulas del mismo tamaño se le llama Analisis granulometrico Profesor: Ing. Omar Araujo Molina - FIUADY

30 Analisis granulometrico

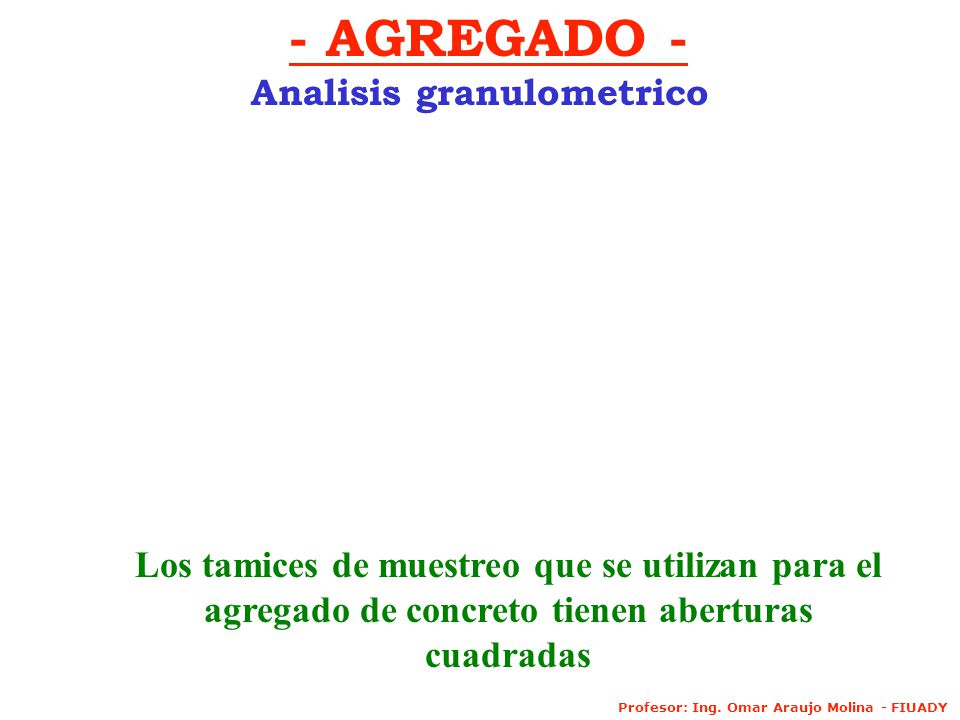

- AGREGADO - Analisis granulometrico Los tamices de muestreo que se utilizan para el agregado de concreto tienen aberturas cuadradas Profesor: Ing. Omar Araujo Molina - FIUADY

31 Analisis granulometrico Maquina para el cribado.

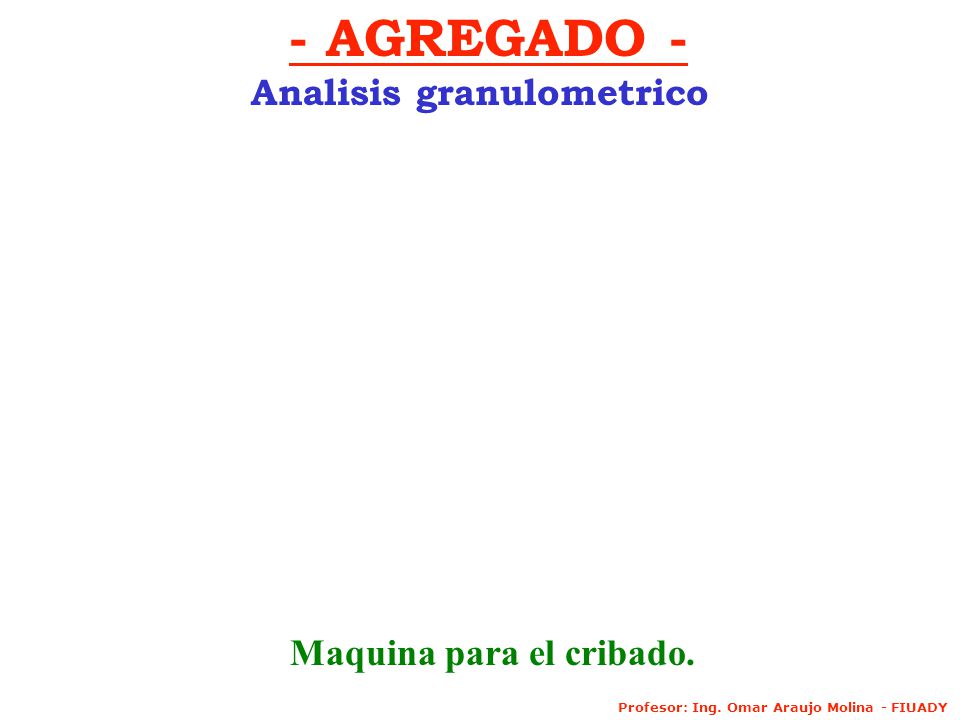

- AGREGADO - Analisis granulometrico Maquina para el cribado. Profesor: Ing. Omar Araujo Molina - FIUADY

32 Analisis granulometrico

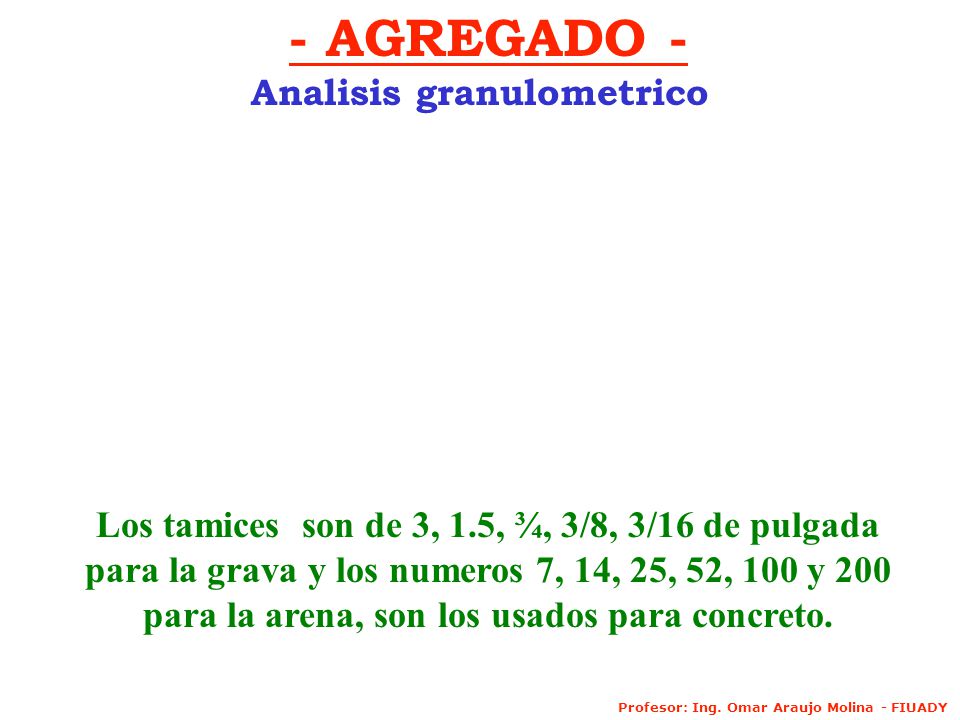

- AGREGADO - Analisis granulometrico Los tamices son de 3, 1.5, ¾, 3/8, 3/16 de pulgada para la grava y los numeros 7, 14, 25, 52, 100 y 200 para la arena, son los usados para concreto. Profesor: Ing. Omar Araujo Molina - FIUADY

33 Tamices normalizados por la ASTM

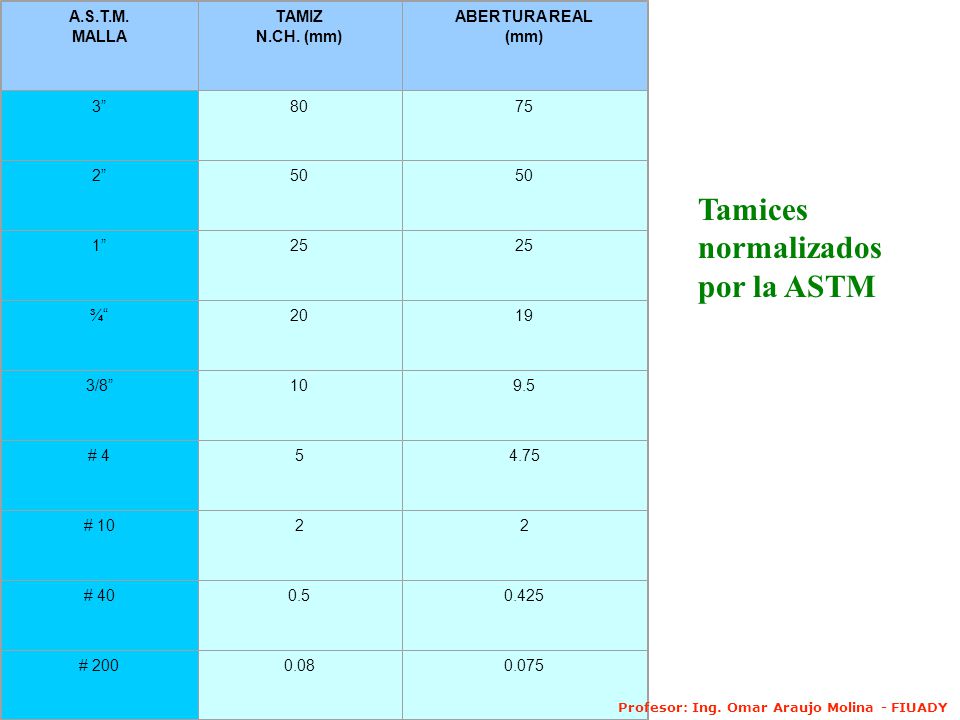

A.S.T.M. MALLA TAMIZ N.CH. (mm) ABERTURA REAL (mm) 3” 80 75 2” 50 1” 25 ¾“ 20 19 3/8” 10 9.5 # 4 5 4.75 # 10 2 # 40 0.5 0.425 # 200 0.08 0.075 Tamices normalizados por la ASTM Profesor: Ing. Omar Araujo Molina - FIUADY

34 Analisis granulometrico

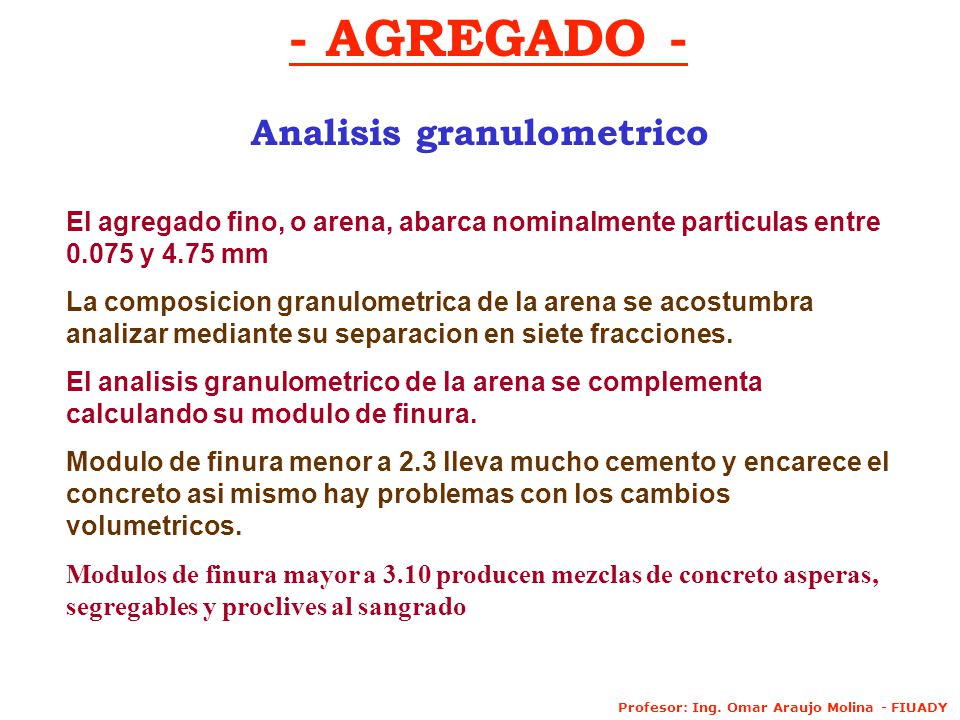

- AGREGADO - Analisis granulometrico El agregado fino, o arena, abarca nominalmente particulas entre y 4.75 mm La composicion granulometrica de la arena se acostumbra analizar mediante su separacion en siete fracciones. El analisis granulometrico de la arena se complementa calculando su modulo de finura. Modulo de finura menor a 2.3 lleva mucho cemento y encarece el concreto asi mismo hay problemas con los cambios volumetricos. Modulos de finura mayor a 3.10 producen mezclas de concreto asperas, segregables y proclives al sangrado Profesor: Ing. Omar Araujo Molina - FIUADY

35 Analisis granulometrico

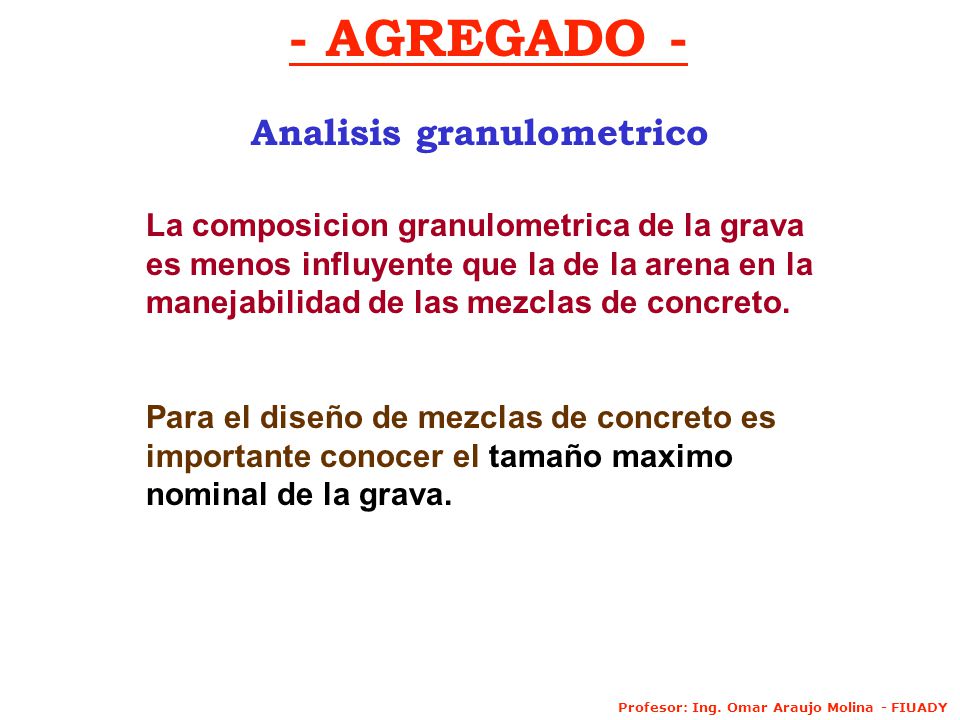

- AGREGADO - Analisis granulometrico La composicion granulometrica de la grava es menos influyente que la de la arena en la manejabilidad de las mezclas de concreto. Para el diseño de mezclas de concreto es importante conocer el tamaño maximo nominal de la grava. Profesor: Ing. Omar Araujo Molina - FIUADY

36 - AGREGADO - Sustancias perjudiciales CONTAMINANTES
- AGREGADO - Sustancias perjudiciales CONTAMINANTES QUIMICAS, reacciones quimicas entre el agregado y la pasta de cemento IMPUREZAS, que interfieren el proceso de hidratacion del cemento RECUBRIMIENTO, impide la adherencia entre el agregado y la pasta de cemento Profesor: Ing. Omar Araujo Molina - FIUADY
