Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

Presentación del tema: "Estándar de Cableado para Telecomunicaciones en Edificios Comerciales"— Transcripción de la presentación:

1 Estándar de Cableado para Telecomunicaciones en Edificios Comerciales
TIA/EIA B Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

2 Esquema General TIA/EIA 568-B.1 TIA/EIA 568-B.2 TIA/EIA 568-B.3
Requerimientos Generales TIA/EIA 568-B.2 Componentes de Cableado Par trenzado balanceado TIA/EIA 568-B.3 Fibra Optica

3 TIA/EIA B.1 Propósito Respalda ambientes de multiproductos y multivendedores. Permite la planeación e instalación de un sistema de cableado estructurado durante la construcción del edificio, en comparación a hacerlo después que el edificio es ocupado. Especifica un sistema de cableado genérico Respalda un ambiente de productos y vendedores múltiples Independiente de las aplicaciones Establece requisitos de desempeño

4 TIA/EIA - 568 -B.1 Alcance Especifica:
Especifica requisitos MINIMOS. Se aplica a sitios que sean ocupados hasta por usuarios individuales. Los sistemas de cableado especificados por este estándar pretenden tener una vida útil de 10 años. Especifica: Requerimientos mínimos para cableado de telecomunicaciones, dentro o entre edificios comerciales en un ambiente tipo campus Requerimientos del cableado Distancias de cableado Configuraciones de conectores Topología

5 TIA/EIA - 568 -B.1 Alcance Se aplica a: Edificios comerciales
Ambiente de oficinas

6 ¿Qué es Cableado Estructurado?
Este documento contempla todos estos puntos. Esta es la definición de cableado estructurado. Define la topología Identifica los medios Especifica las distancias Especifica las interfaces de conexión Especifica los requisitos de desempeño

7 ¿Por qué cableado estructurado?
La responsabilidad del diseñador de distribución es diseñar para el cambio. Debe ser lo suficientemente genérico para acomodarse a todas las necesidades de los usuarios Flexibilidad - Habilidad para acoplarse a las redes de alta velocidad futuras. Diversidad - Que se pueda adaptar a más de un usuario que tenga más de un sistema de red. Incrementa el funcionamiento - Está diseñado para dar apoyo a los requisitos de red. MACs - Ahorra dinero a largo plazo. Flexibilidad Dará soporte a diversos ambientes Incrementa el desempeño Cambios, modificaciones y adiciones rápidas

8 ¿Por qué cableado estructurado?

9 TIA/EIA - 568 -B.1 Elementos Cableado Horizontal (Cláusula 4)
Hay siete elementos para sistemas de cableado estructurado . . . Discutiremos todos ellos a continuación. Cableado Horizontal (Cláusula 4) Cableado Vertical/Principal (Cláusula 5) Area de Trabajo (Cláusula 6) Cuartos de Telecomunicaciones (Cláusula7) Cuarto de Equipo (Cláusula 8) Entradas de servicio (Cláusula 9) Administración Ref. EIA/TIA 606

10 TIA/EIA -568 -B.1 Cableado Horizontal

11 TIA/EIA - 568 - B.1Cableado Horizontal
WA WA TC 90 m Max WA WA

12 TIA/EIA - 568 - B.1 Cableado Horizontal
Cada toma debe tener un cableado “home run” (dedicado) que va directamente al cuarto de paneles. El toma debe ser conectado al cuarto de paneles del mismo piso Se define desde el área de trabajo hasta el cuarto de telecomunicaciones Incluye: Cable Salida/Conector en el área de Trabajo Terminaciones Mecánicas Patch cords o jumpers en el cuarto de Telecomunicaciones Puede incluir punto de consolidación o salidas de múltiples usuarios (muto)

13 TIA/EIA - 568 -B.1 Cableado Horizontal
Es preferible que sea en el mismo piso para simplificar la búsqueda de averías. Debe ser topología estrella Cada salida debe ser conectada a un cuarto de telecomunicaciones El cableado debe finalizar en el cuarto de telecomunicaciones del mismo piso del área a la que se está dando servicio

14 TIA/EIA - 568 -B.1 Cableado Horizontal
No encontrará sorpresas al remover la placa. Componentes eléctricos específicos de la aplicación: No deben ser instalados como parte del cableado horizontal Si es necesario, deben estar expuestos (fuera de las placas de pared)

15 TIA/EIA - 568 -B.1 Cableado Horizontal
El punto de transición está destinado a la transición desde el cable redondo de cuatro pares hasta el cable plano bajo alfombra. (El cable plano no es recomendable.) El punto de transición puede ser usado como punto de distribución para el cableado en oficinas abiertas (cubículos). El cableado bajo alfombra no es recomendable. Se permite un punto de transición o punto de consolidación en el cableado horizontal

16 TIA/EIA - 568 - B.1 Cableado Horizontal
Distancias Horizontales Máximo 90 metros Se permiten 10 metros adicionales para cables de conexión (si se usa una salida de múltiples usuarios las distancias se modifican) CT AT 90 m 5 m

17 TIA/EIA - 568 -B.1 Cableado Horizontal
El UTP de cuatro pares es el más popular en el cableado horizontal. El STP de 150 Ohmios es algunas veces conocido como IBM Tipo 1. Cables reconocidos Cuatro pares, trenzado,100 ohm (UTP ó ScTP) TIA/EIA 568 B.2 Dos pares, trenzado,150 ohm (STP) TIA/EIA 568 B.2, en este momento está reconocido pero no se recomienda para instalaciones nuevas ya que se espera sea removido en la próxima revisión. Dos o más cables de fibra óptica de 62.5/125 micras ó 50/125 micras. TIA-EIA 568 B.3

18 TIA/EIA - 568 -B.1 Cableado Horizontal
Un mínimo de dos salidas por cada área de trabajo: Uno debe ser UTP de 100 ohms de cuatro pares (Cat. 3 mínimo, se recomienda Cat 5e)

19 TIA/EIA - 568 -B.1 Cableado Horizontal
La segunda salida debe ser uno de los medios reconocidos: Cable UTP de 100 ohms de cuatro pares (Cat. 5e) Cable de fibra óptica de 62.5/125 micras o 50/125 micras de dos fibras

20 Faceplate

21 Faceplate

22 TIA/EIA - 568 -B.1 Cableado Vertical

23 TIA/EIA - 568 -B.1 Cableado Vertical
A menudo es más fácil enrutar y mantener el cableado vertical porque se localizan en áreas más accesibles. Se define como la Interconexión entre cuartos de telecomunicaciones, cuarto de equipo, y entrada de servicios También incluye cableado entre edificios

24 TIA/EIA - 568 -B.1 Cableado Vertical
A menudo es más fácil enrutar y mantener el cableado vertical porque se localizan en áreas más accesibles. Incluye: Cables Conexiones cruzadas principales e intermedias Terminaciones mecánicas Patch cords o jumpers usados para conexiones cruzadas entre cableados principales

25 TIA/EIA - 568 -B.1 Cableado Vertical
CE 1er nivel 1er nivel CI 2do nivel (si es necesario) CT CT CT CT AT AT AT AT AT AT

26 TIA/EIA - 568 -B.1 Cableado Vertical
El cable de fibra óptica es un medio común para el cableado vertical. Cables reconocidos Cable multi-par UTP de 100 W TIA/EIA 568 B.2 Cable de fibra óptica de 62.5/125mm TIA/EIA 568 B.3 Cable de fibra óptica de 50/125mm Cable de fibra óptica mono-modo

27 TIA/EIA - 568 -B.1 Cableado Vertical
La distancia UTP de 800 metros es para aplicaciones de voz solamente. Las aplicaciones de transmisión de datos están limitadas a 90 metros. La distancia máxima STP para aplicaciones en transmisión de datos es también de 90 metros. Las distancias, utilizando cables de fibra óptica, son para aplicaciones de transmisión de datos. Distancias máximas: UTP; 800 metros (para transmisión de voz) Fibra óptica de 62.5/125 mm; 2000 metros Fibra óptica de mono-modo; 3000 metros

28 TIA/EIA - 568 -B.1 Area de Trabajo
Se extiende desde la placa de pared hasta el equipo del usuario Diseñado para cambios, modificaciones y adiciones fáciles

29 Modular Furniture Face Plate

30 TIA/EIA - 568 -B.1 Area de Trabajo
Los requisitos de durabilidad se definen en el CEI/IEC 603-7 Cada cable de cuatro pares debe ocupar completamente un jack de ocho posiciones. ¿Porqué no dividir un cable de cuatro pares en dos conectores de dos pares, ya que muchas redes solo funcionan con dos pares? Tres razones: (1) Comportamiento; no se desea enrutar dos redes diferentes bajo el mismo revestimiento. (2) Flexibilidad; redes que utilizan solamente dos pares no necesariamente usan los mismos dos pares. (3) Futuro; muchas redes del futuro utilizarán todos los cuatro pares. Salida / Conector 100 ohm UTP ó ScTP El cable debe terminar en un jack modular de ocho posiciones. Debe llenar los requisitos de IEC Asignaciones pin/par: T568A T568B (Opcional)

31 TIA/EIA - 568 -B.1 ASIGNACIONES PIN/PAR DE UN JACK DE OCHO POSICIONES
W-O O W-G BL W-BL G W-BR BR T568B PAR 4 T568A

32 Mini Jack

33 TIA/EIA - 568 -B.1 Area de Trabajo
Salida / Conector Fibra Optica El cable debe terminar en un conector duplex para fibra óptica cumpliendo los requerimientos de TIA/EIA 568 B.3 El conector 568SC era el especificado por la TIA/EIA568-A, se puede continuar usando este conector, así como los de forma compacta.

34 TIA/EIA - 568 -B.1 Area de Trabajo
Cables de Conexión: Patch Cords o Jumpers deben cumplir con los requisitos de desempeño de TIA-EIA 568 B.2 y B.3 La distancia máxima es de 5Mts.

35 Patch Cords

36 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
Cuando se instala una corrida de una distancia considerable, y después se hacen cambios en los muebles modulares, se tiene que desechar todo el cable des-instalado. $

37 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
Se buscó un modo para que se manejara un sistema centralizado y que pudiera ofrecer cambios fáciles para remodelaciones y cambios en oficinas abiertas… Únicamente se puede utilizar este esquema en sistemas de muebles modulares.

38 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
-May be advantageous in open office spaces which are expected to be moved or reconfigured frequently -Facilitates the termination of single or multiple horizontal cables in a common location within a furniture cluster -Allows horizontal cabling to remain intact when the open office plan is changed MUTO (Multi User Telecom Outlet) Cables Horizontales terminan en un lugar común Los cables de conexión (patch cord) de estación son ruteados directamente del MUTO al área de trabajo Es la solución preferida para aplicaciones donde se anticipan movimientos frecuentes.

39 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
-MUTOs shall be located in fully accessible, permanent locations such as building columns or permanent walls. -MUTOs shall not be mounted in ceiling spaces or any obstructed área. Cada MUTO debe dar servicio a un máximo de 12 áreas de trabajo Debe ser fácilmente accesible y no estar localizado en un piso o techo falso. Debe quedar instalado permanentemente

40 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
-This is a good schematic of a MUTO. -Length of H is determined by the length of W This is because W is of stranded construction and length of H must be decreased due to increased attenuation of stranded cable This can be seen on the next slide... MUTO CT Cable de área de trabajo (W) Cable Horizontal (H) A B

41 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
These values are based on the following formulas: C = (102 - H)/ W = C - 7 < 20 m (66 ft) C =max length of WA cable + equipment cable + patch cord (m) W = max length of WA cable H = length of horizontal cable-Length of work área cables shall not exceed 20 m (66 ft) -MUTO shall be marked with the max allowable work área cable length -This only applies to copper; for fiber...next slide... La longitud máxima se determina por: C = (102 - H) / 1.2 W = C - 7 < 20 m

42 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
Aun cuando la distancia al MUTO sea menor a 70 mts, la longitud máxima del cable de conexión (patch cord) de estación no deberá rebasar 22 mts. para 24 AWG ó 17 mts. para 26 AWG La distancia máxima nunca rebasará los 100 mts.

43 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
-The length requirements is more stringent for copper because stranded cable is generally used for the patch cords and work área cables -Stranded cable has higher attenuation. Cualquier combinación de longitud en cables horizontales, cables de áreas de trabajo, cables de conexión y cables de equipo son aceptados La distancia máxima nunca rebasará los 100 mts.

44 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
- Differs from MUTO in that it requires an additional connection for each horizontal cable run (similar to optional transistion point) Punto de Consolidación Es un punto de interconexión en el cableado horizontal Es el sistema preferido cuando se anticipa una cantidad limitada de cambios No es un empalme Mínimo 200 ciclos de re-conexión Plug / Jack Conector tipo 110

45 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
- Cross-connections not allowed because it adds an additional connection interface - A CP and transition point can not be used in the same horizontal link NUNCA se usará un Punto de Consolidación como “Cross-connection” No se permite más que un solo Punto de Consolidación entre cada corrida de cable No se puede colocar el punto de consolidación a >15 mts del CT

46 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
- CPs should be located in an open work área so that each furniture cluster is served by at least one CP. - Shall be located in fully accessible, permanent locations such as building columns and permanent walls. - Shall not be located in any obstructed área or installed in furniture unless that unit of furniture is permanently secured to building structure - Must be administered as described in 606 Cada PC debe dar servicio a un máximo de 12 áreas de trabajo Debe ser completamente accesible Debe quedar instalado permanentemente La distancia del enlace está limitada a 90 mts (+ 10 mts de cable de conexión (patch cord))

47 TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas
- This is a good schematic of a consolidation point implemented within the horizontal cabling. - H = max of 90 m - Total max distance is still 100 m ANY QUESTIONS? next slide goes into copper standards PC CT Cable de estación de trabajo(W) Cable Horizontal (H) Placa de pared

48 TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones
Enfatizar EXCLUSIVO. No se desea compartir el cuarto de paneles con personal de mantenimiento del edificio. Debe ser diseñado de acuerdo al 569. Area exclusiva dentro de un edifico para el equipo de telecomunicaciones Su función principal es la terminación del cableado horizontal y vertical (principal)

49 application

50 TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones
La definición del “cross-connect” está en la siguiente diapositiva (slide). Todas las conexiones entre los cables horizontales y verticales deben ser “cross-connects” Las conexiones de los cables de equipo al cableado horizontal o vertical pueden ser Interconexiones o conexiones cruzadas. Deben ser diseñados de acuerdo con los TIA/EIA-569

51 TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones
CC IC Equipo Común Cables de Parcheo X Terminaciones Cableado Horizontal Area de Trabajo

52 Patch Panel

53 Block 110

54 TIA/EIA - 568 -B.1 Cuartos de Equipo
Se considera que las salas de equipo deben ser distintas a los cuartos de paneles para telecomunicaciones debido a la naturaleza o complejidad del equipo que contienen. Cualquiera o todas las funciones del cuarto de paneles para telecomunicaciones pueden ser alternativamente suministradas por una sala de equipo. Las prácticas de cableado para cuarto de paneles para telecomunicaciones también son aplicables a salas para equipo Es distinto de un cuarto de Telecomunicaciones debido a la complejidad del equipo que contiene. “Hub” primario para la distribución vertical Debe proveerse un ambiente controlado Debe ser diseñado de acuerdo con TIA/EIA-569-A

55 TIA/EIA - 568 -B.1 Entrada de Servicios
Los caminos y espacios deben ser diseñados conforme al 569. Los requisitos de conexiones de puesta a tierra de acuerdo al 607. El punto de demarcación se define por la localización donde los servicios externos (Telefónica, Tv por cable) se conectan al cableado del edificio. Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación Protección eléctrica establecida por códigos eléctricos aplicables Deben ser diseñadas de acuerdo a el TIA/EIA-569-A

56 TIA/EIA - 568 -B.1 Requerimientos de Instalación
Productos de manejo de cables . . . Es muy importante mantener una organización de los cables en el cuarto de paneles porque se pueden desordenar con facilidad. Utilice estos productos para una organización y manejo efectivos de cables Precauciones en el manejo del cable Evitar tensiones en el cable Los cables no deben enrutarse en grupos muy apretados Utilizar rutas de cable y accesorios apropiados

57 Administradores

58 Velcro

59 TIA/EIA - 568 -B.1 Requerimientos de Instalación
100 ohms UTP y ScTP Radios de giro cableado horizontal UTP 4 pares sin tensión = 4 veces el diámetro del cable ScTP 4 pares sin tensión = 8 veces el diámetro del cable Radios de giro cableado vertical (principal) UTP multipar = 10 veces el diámetro del cable Radios de giro de patch cords esta bajo estudio.

60 TIA/EIA - 568 -B.1 Requerimientos de Instalación
100 ohms UTP y ScTP (cont.) Destrenzar los pares 1/2" para el cable de la Categoría 5e 3" para los cables de las Categorías 3 Tensión máxima para a aplicar 11.34 Kg.. (25 lbf) Patch Cords: Deben ser al menos de la misma categoría del cableado horizontal No se deben fabricar en campo El cable “drain” del cable ScTP deberá estar conectado a tierra como especifica TIA/EIA 607

61 TIA/EIA - 568 -B.1 Requerimientos de Instalación
Fibra Optica Radio de giro cable horizontal de 2 y 4 fibras = 1” Tensión máxima cable horizontal = 50 lbf. Radio de giro cable vertical (principal) = 10 veces el diámetro del cable sin tensión y 15 veces con tensión.

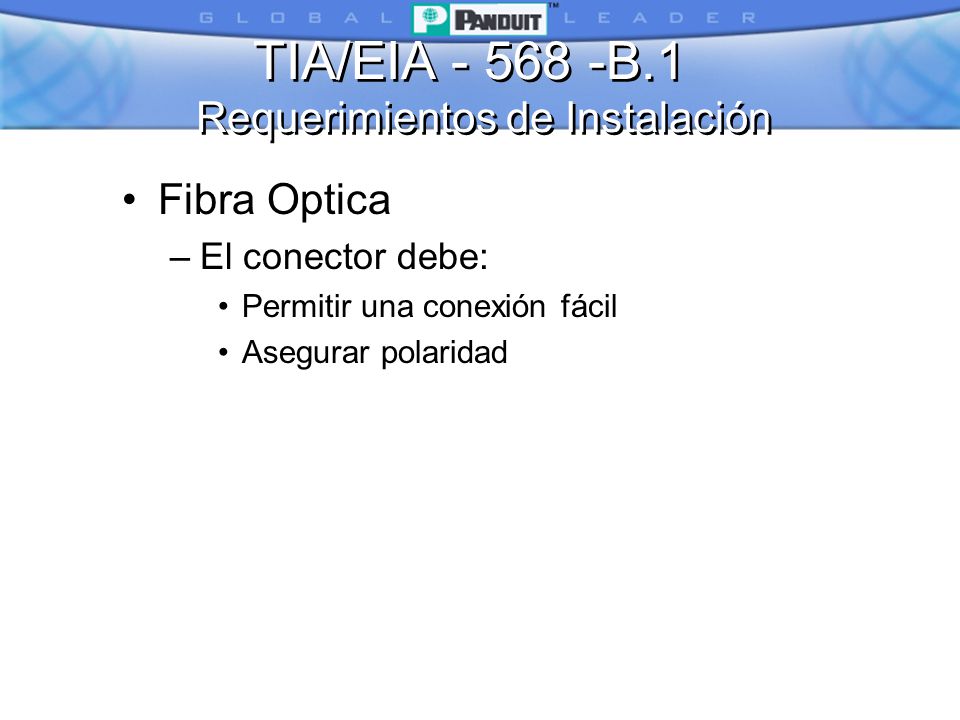

62 TIA/EIA - 568 -B.1 Requerimientos de Instalación
Fibra Optica El conector debe: Permitir una conexión fácil Asegurar polaridad

63 TIA/EIA - 568 -B.1 Desempeño y Pruebas
NO se aplica al cable de fibra óptica, coaxial. NO se aplica al cableado vertical . La razón es porque la mayoría del cableado en un edificio es del tipo horizontal mientras que el cableado vertical es usualmente más accesible y menos crítico. El ScTP es de cuatro pares sin blindaje retorcido en pares con un blindaje único general (puede ser usado con un jack blindado Panduit). No se debe confundir con el cable blindado tipo IBM--el cual es dos pares individualmente retorcidos y de 150 ohmios. Solamente cable de cuatro pares; UTP 100 W Puede también aplicarse al cable blindado (ScTP)

64 TIA/EIA - 568 -B.1 Desempeño y Pruebas
El canal incluye todo el recorrido--desde la computadora en la estación de trabajo hasta el equipo activo en el cuarto de paneles. El canal consiste en el enlace básico más el cable conmutador y el conector de cada extremo. Se le puede llamar “Enlace del usuario”. Canal Incluye 90 mts de cable horizontal, accesorios de conexión, cable de conexión en el área de trabajo, conector/salida, punto de transición o consolidación opcional, 2 conexiones en el cuarto de telecomunicaciones

65 A B C D E DEFINICIÓN DEL CANAL Conector Punto de Transición
Probador de Campo El conector del punto de transición es opcional, a menudo no se incluye (usado para cables planos o punto de consolidación para el arreglo de oficinas abiertas). La configuración del canal típico puede incluir un conector y un cable conmutador en la estación de trabajo, hasta 90 metros de cable, dos panels conmutadores en el cuarto de paneles, un cable conmutador entre los paneles, y un cable conmutador que puede conectar el panel conmutador al equipo activo. Para probar el canal, saque el cable conmutador del equipo y introduzcalo en el probador. Punto de Transición Principio del Canal C Cable horizontal Fin del Canal Cuarto de Telecom. Probador de Campo A= Cable del usuario B= Cableado de transición C= Cableado horizontal D= Conexión cruzada E= Cable del equipo D E Longitud máxima B + C = 90m Longitud máxima A + D + E = 10m

66 TIA/EIA - 568 -B.1 Desempeño y Pruebas
El canal incluye todo el recorrido--desde la computadora en la estación de trabajo hasta el equipo activo en el cuarto de paneles. El canal consiste en el enlace básico más el cable conmutador y el conector de cada extremo. Se le puede llamar “Enlace del usuario”. Enlace Permanente Incluye 90 mts de cable horizontal, un conector en cada extremo, punto de transición o consolidación opcional. Excluye la porción del cable para conectar el equipo de prueba

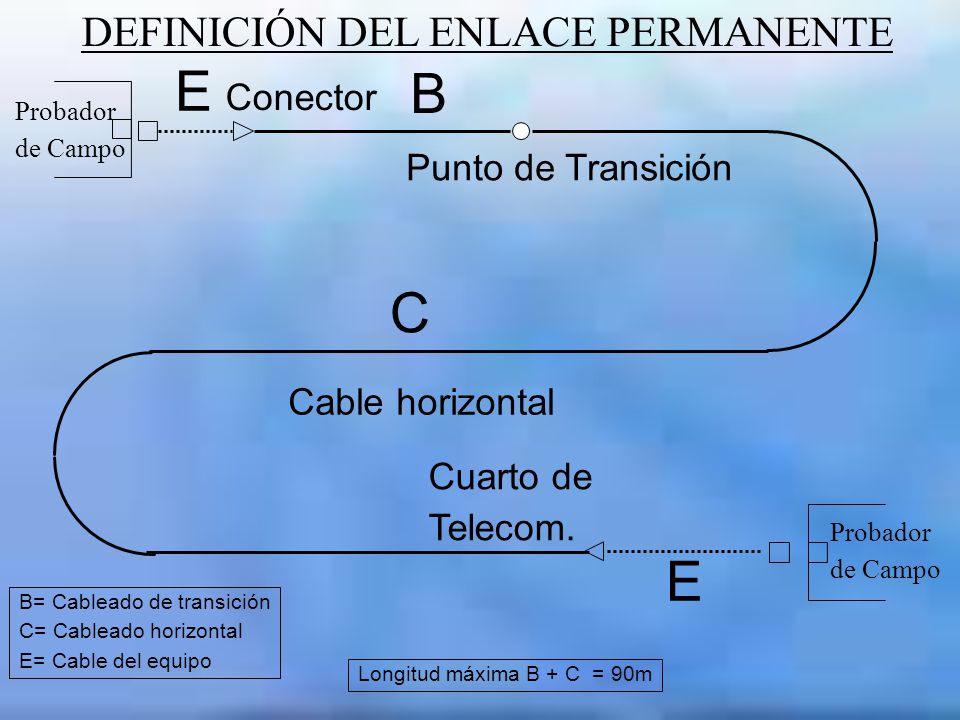

67 E B C E DEFINICIÓN DEL ENLACE PERMANENTE Conector Punto de Transición
Probador de Campo Punto de Transición C Cable horizontal Cuarto de Telecom. Probador de Campo E B= Cableado de transición C= Cableado horizontal E= Cable del equipo Longitud máxima B + C = 90m

68 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Estos son los únicos puntos que los probadores requieren probar, y si el enlace pasa todas las categorías, el enlace es considerado “Pasa”. Si el enlace falla en alguno de los parámetros, el enlace es considerada un “Falla”. Parámetros de prueba Mapa de cables Longitud Pérdidas de inserción Next PS Next El Fext PS ElFext Pérdidas por Retorno Tiempo de Propagación Diferencia en Tiempo de Propagación

69 TIA/EIA - 568 -B.1 Desempeño y Pruebas
El mapa de alambrado es el parámetro de prueba más obvio. Todos los cables deben tener un conexión correcta pin a pin, de otra manera la información no pasará a través del cable. Los pares cruzados son 1,2 - 3,6 to 3,6 - 1,2 Los pares opuestos son 1,2 to 2,1 Los separados se dan cuando el pin a pin se mantiene pero los pares físicos están separan. Mapa de cables Pretende verificar una terminación correcta en los pines Indica: Continuidad Cortos circuitos Pares divididos, cruzados, invertidos.

70 Bien Invertido û ü Cruzado Dividido û û

71 TIA/EIA - 568 -B.1 Desempeño y Pruebas
El NVP = La Velocidad Nominal de Propagación. Es una medida de velocidad de señal a través de un cable como un porcentaje a la velocidad de la luz. NVP de 0.5 significa que es una señal que viaja a un 50% a la velocidad de la luz. El NVP varia de cable a cable; además obtener una medida exacta (dentro de un 10%) es imposible a menos que el NVP sea calibrado con una longitud conocida de cable (y aún así solo sería bueno para ese carrete particular de cable). Longitud Longitud del cable entre dos puntos extremos No está destinado para medidas precisas debido a la Incertidumbre del “NVP” 10% Longitud Máxima Enlace permanente 90 metros Longitud Máxima Enlace canal 100 metros

72 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Definición de atenuación: si una señal es enviada a través de cable a una potencia de “1", la potencia de la señal en el extremo receptor será algo menos de “1". Esa diferencia se llama atenuación. Todos los cuatro pares deben ser medidos y el peor caso (par con la mayor pérdida de señal) será determinado. Pérdidas por Inserción Medida de pérdida de señal Máximo permitido es la suma de: Canal: 4 conectores, 10 mts de patch cords 24 AWG ó 8mts de patchcords 26 AWG, 90 mts de cable Permanente: 3 conectores, 90 mts de cable

73 TIA/EIA - 568 -B.1 Desempeño y Pruebas
NEXT test sends a signal down 1 pair and measures its influence, or coupling onto the other 3 pairs. All combinations are measured providing 6 measurements. The worst measured combination is the score for the link. Pérdida NEXT (Near End Cross Talk) Se aplica una señal a un par y se mide el acoplamiento resultante en otro par Se miden todas las combinaciones 1-2; 1-3; 1-4; 2-3; 2-4; 4-3 42 44

74 TIA/EIA - 568 -B.1 NEXT TX 1 2 3 4 Near End Far End
The arrows in the graphic represent coupling or NEXT. This happens at both ends of the link. 1 2 3 4 TX Near End Far End El extremo cercano (Near End) es dónde se hace la medición. El extremo lejano (Far End) es el otro extremo del enlace. 27 50 52 28

75 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Power sum NEXT evaluates the near end crosstalk performance of a conductor pair which is experiencing coupling from many other pairs which are transmitting simultaneously. It is a more stringent measurement of NEXT. Anotherwords, whatever your pair to pair NEXT score is, your power sum score will be lower. In 4 pair cabling, it approximates the coupling experienced on a pair from multi-disturber transmissions such as 1000Base-T. PSNEXT (power sum Next) Mide el NEXT que se acopla a un par si los otros 3 pares transmiten simultáneamente Medición más estricta que el NEXT par a par Revisa el ruido en una transmisión de múltiples generadores de disturbio 45 49

76 TIA/EIA - 568 -B.1 PSNEXT TX 1 2 3 4 Near End Far End
Again the arrows represent the coupling on a pair due to 3 transmitters. Please note that when power sum is tested by your field tester, they do not energize 3 pairs as shown here, they still only energize 1, but they do a summation of the scores. What this really means is power sum is really only math, and can be calculated from pair to pair NEXT coupling results. 1 2 3 4 TX Near End Far End 27 52 50 28

77 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Now lets take a look at coupling at the near end, due to a transmission at the far end. FEXT coupling has always been there, but it was never considered critical. Now with multi-disturber transmissions, controlling this coupling is critical. Remember, this coupling cannot be canceled out, because the transmitter and measured coupling are on opposite ends of the link Equal Level Far End Crosstalk, or ELFEXT is the FEXT with the attenuation contribution removed. It can be thought of as ACR for FEXT, because ELFEXT is calculated by subtracting the attenuation from the FEXT, in dBs at a particular frequency. Diafonía en el Extremo Remoto (Far End Crosstalk - FEXT) Acoplamiento de la señal sobre los pares adyacentes medido en el extremo remoto FEXT [dB]= 10Log10 (P1/PO) P1 es el ruido generado por el acoplamiento de la señal de otro par PO es la potencia de la señal sobre el par excitado que llega a su receptor 49 51

78 TIA/EIA - 568 -B.1 FEXT RX TX P1 PO Extremo Remoto Par sin excitar 1 2
3 4 RX TX Señal Recorriendo el Par Acoplamiento Electromagnético PO Par sin excitar Extremo Cercano Nota: El acoplamiento electromagnético disminuye al alejarse la señal de la fuente (Tx)

79 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Diafonía en el Extremo Remoto Ecualizada (Equal Level Far End Crosstalk - ELFEXT) Obtenida al restar la atenuación del FEXT (en dB) ELFEXT = FEXT - Atenuación Es análogo al ACR

80 TIA/EIA - 568 -B.1 ELFEXT TX <<<=Atenuación 1 2
FEXT is measured at pair 1 on the near end. See how the coupling is attenuated as it propagates down the pair. 1 2 3 4 <<<=Atenuación TX Señal Recorriendo el Par Acoplamiento Electromagnético Extremo Cercano Lejano 27 52 50 28

81 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Now consider the ELFEXT coupling at the near end if 3 pairs are transmitting at the far end. PS ELFEXT Considera el ruido de diafonía combinada en un par producida por los otros transmitiendo en el extremo lejano simultáneamente 49 51

82 Atenuación a lo largo de todo el cable
TIA/EIA B.1 PSELFEXT FEXT is measured at pair 1 on the near end. See how the coupling is attenuated as it propagates down the pair. Extremo Remoto Atenuación a lo largo de todo el cable 1 1 Par sin excitar TX RX 2 2 TX RX 3 3 TX 4 4 RX Extremo Cercano Nota: El PS-ELFEXT es una prueba que nos permitirá enviar señales full-duplex a través de un cable (1000Base-T) 27 28 52 50

83 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Another new parameter which is being specified is return loss. It is a measure of the reflected energy due to impedance mismatches. The impedance of UTP cabling systems is 100 ohms. But all along the link, and especially at connectors, the impedance varies. Think about it this way: Image a pipe with water flowing through it. As a way to control the flow of the water through the pipe, pebbles are place in the pipe. At any location in the pipe, if there is a really large pebble, or no pebbles at all, you will get a reflection, or water slapping back against the flow. Impedance is analogous to the pebbles. Any change in impedance, or different size pebbles, will cause a reflection. Like all measurements of “loss” the larger number the better La Pérdida de Retorno es una medición de la energía reflejada causada por malos acoples de impedancia o diferencias de impedancia dentro del mismo cable 51 53

84 TIA/EIA - 568 -B.1 PERDIDA DE RETORNO
The graphic shows that all along the link, reflections due occur. Now consider 1000Base-T where you transmit and receive at the same locationat the same time. As you can see, at pair 1 at the near end, the reflection due to the transmission will basically blast a reflection directly into the receiver, possibly corrupting the intended received signal. For clarity the graphic shows it on pair one only, but for Gigabit Ethernet it occurs on all pairs simultaneously. Extremo Remoto 1 1 TX/ RX 2 2 TX/ RX Tecnología DSP Tecnología DSP 3 3 4 4 Extremo Cercano Nota: En tecnologías Full-Duplex (1000Base-T) se necesitará usar tecnologías de procesamiento digital de señales (DSP) para eliminar estas reflexiones 27 50 52 28

85 TIA/EIA - 568 -B.1 Desempeño y Pruebas
Propagation delay is the delay in transmit to receive. Delay skew is the difference between the fastest and slowest pair. Delay skew is important because networks are not very tolerant at all to signals arriving at the receiver at haphazard times. This addendum is already published, but because it came after 568-A, many older Cat 5 cabling plants were never tested to these requirements. Both of these parameters are primarily affected by cable, with connectors having very little influence. Retraso de Propagación Retraso en la señal desde que se transmite hasta que se recibe Diferencia de Retraso La diferencia en el retraso de propagación entre “el par más rápido y el par más lento” 74 56 67 60 26 26 58

86 TIA/EIA 568 B.1 Anexo ‘A’ Normativo
-The goal of this standard to to allow end users to utilize the extra distance capabilities of fiber by eliminating the horizontal cross-connect. -Centralized cabling provides connection from the work areas to the centralized cross-connect by allowing the use an interconnect, a splice, or pull-through cables in the telecommunications closet. -This replaces the cross-connect specified in 568-A. TIA/EIA 568 B.1 Anexo ‘A’ Normativo Guías para Cableado de Fibra Óptica Centralizado

87 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
-Many single tenant users of high performance optical fiber are implementing data networks with centralized electronics versus distributed electronics in the building -Centralized optical fiber cabling is designed as an alternative to the optical cross-connection located in the telecommunications closet. -However, remember that the horizontal cross-connection as specified in 568-A provides the user with maximum flexibility, specifically in the deployment of distributed electronics or in multi-tenant buildings. Un solo usuario del edificio Electrónica centralizada vs. distribuida La alternativa a una conexión cruzada en el cuarto de telecomunicaciones. Reduce los costos de fibra al escritorio.

88 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
-Centralized cabling implementations shall be located within the same building as the work areas being served. -This is to allow easy trouble shooting and maintenance. -Centralized cabling design shall allow for migration (in part or in total) of the pull-through, interconnect, or splice implementation to a cross-connection implementation. El cableado centralizado se localizará en el mismo edificio que el área de trabajo. Todos los cambios y movimientos se realizarán en la conexión cruzada centralizada. Cambios en los enlaces horizontales se realizarán en el Cuarto de Telecom.

89 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
There are 3 alternatives described in this standard... Tres alternativas de conexiones cruzadas: Registros de Cables Interconexiones Empalmes

90 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
-Sufficient space shall be left in the TC to allow for the addition of patch panels needed for the cross-connection. -Sufficient cable slack shall exist in the TC to allow movement of the cables when migrating to a cross-connection. Registro: Cable continuo instalado desde la conexión cruzada centralizada por el CT hasta el área de trabajo. La longitud entre la conexión cruzada y en área de trabajo será de 300m máximo. Los requerimientos de cables tal como lo especifica la TIA/EIA-568-B.3

91 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
-The use of pull-through cables is shown here. -The difference between a pull-through arrangement and an interconnect is in a pull-through arrangement the patch panel in the TC is eliminated. -The pull-through cable length is limited to 100m. AT CT Cable Horizontal < 90m Cable Vertical + Cable Horizontal + Cables de conexión < 300m Cable Vertical Cuarto de Equipo Conexión cruzada centralizada

92 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
Interconexión / Empalme: La interconexión o empalme en el CT ofrece un incremento en la flexibilidad y facilidad para migrar a una conexión cruzada. La longitud entre la conexión cruzada y el Area de Trabajo deberá ser de 300m máximo.

93 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
-This is a good schematic of an Interconnect or Splice used in the TC to replace the cross-connection. -The maximum distance for the Horizontal cable is 90m. -The total distance maximum, including the Backbone cable, the Horizontal cable, and the Patch Cords in the Centralized Cross-connect is 300m. Cable Horizontal < 90m CT Cable Vertical + Cable Horizontal + Cables de Conexión < 300m AT Cable Vertical Cuarto de Equipo Conexión cruzada centralizada

94 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
El cableado centralizado deberá : Permitir migrar a una conexión cruzada. Permitir agregar o remover cables de fibra óptica verticales y horizontales. Soportar todos los requerimientos de etiquetación de la TIA/EIA-606.

95 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
-Slack may be stored as cable or unjacketed fiber (buffered or coated). -Slack storage shall provide bend radius control. -Cable slack may be stored within enclosures or on the walls of the TC -Fiber slack shall be stored in protective enclosures. El cableado centralizado deberá (cont.): Asegurar la correcta polaridad de la fibra. Proveer control para el radio de curvatura. Permitir la administración de la reserva de cable.

96 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo
El equipo de conexión deberá: Cumplir con la TIA/EIA-568-B.3 Proveer una protección adecuada para los conectores.

97 Componentes de Cableado Par trenzado balanceado
TIA/EIA 568-B.2 Componentes de Cableado Par trenzado balanceado

98 TIA/EIA 568-B.2 Este estándar especifica los componentes de cableado, desempeño de transmisión y los procedimientos de prueba necesarios para la verificación.

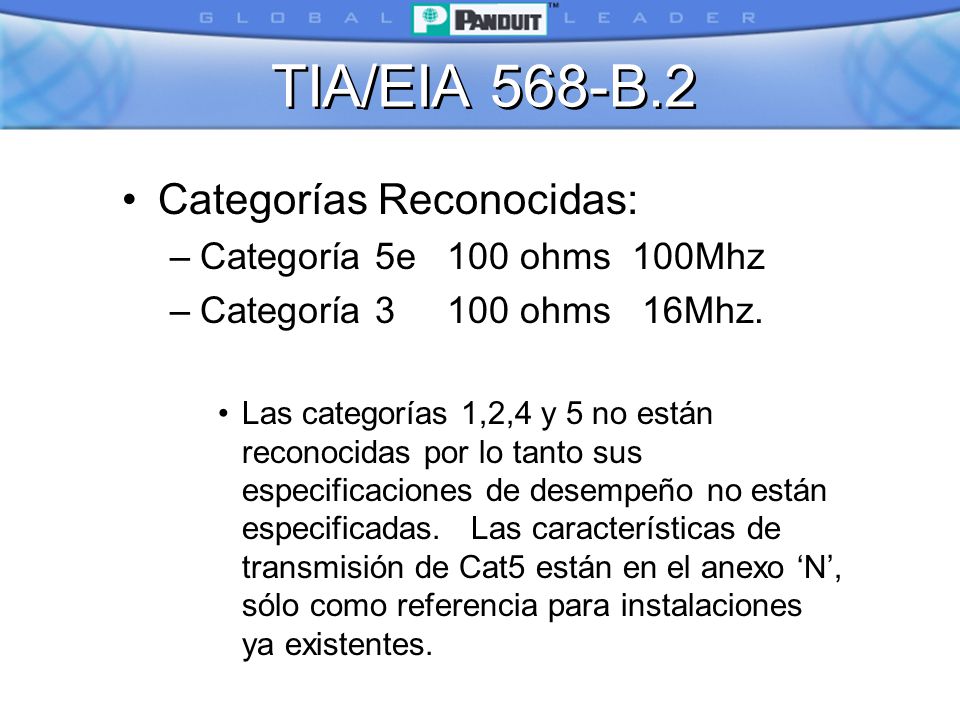

99 TIA/EIA 568-B.2 Categorías Reconocidas: Categoría 5e 100 ohms 100Mhz
Categoría ohms 16Mhz. Las categorías 1,2,4 y 5 no están reconocidas por lo tanto sus especificaciones de desempeño no están especificadas. Las características de transmisión de Cat5 están en el anexo ‘N’, sólo como referencia para instalaciones ya existentes.

100 TIA/EIA 568-B.2 Cable: Cable sólido de 22 a 24 AWG con cubierta termoplástica 4 pares trenzados entre sí. El diámetro del conductor aislado será de 1.22mm (0.048”) máximo

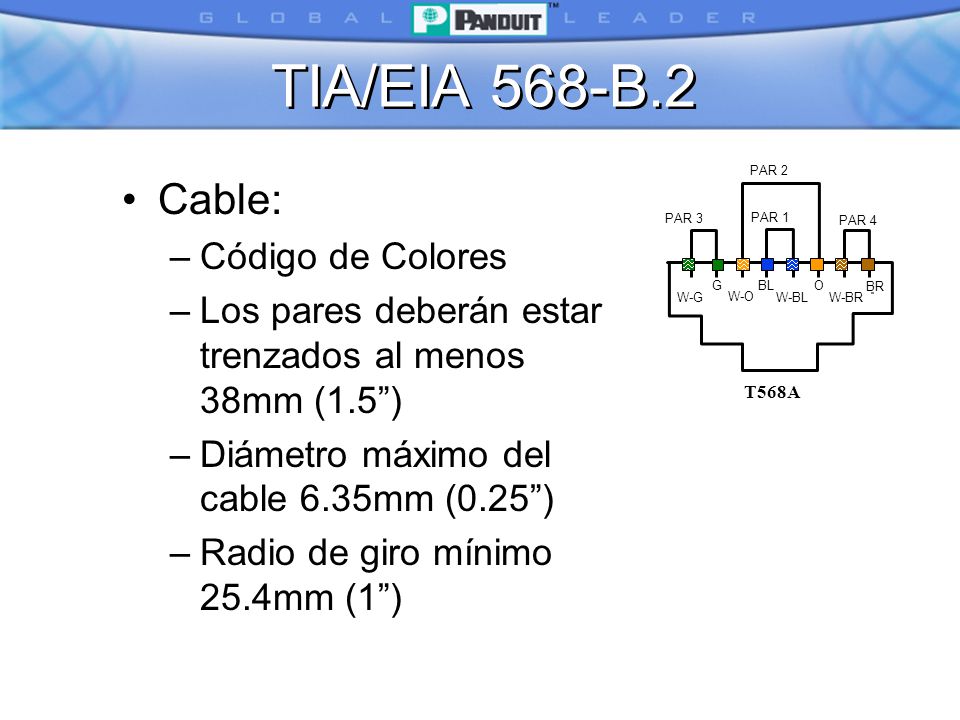

101 TIA/EIA 568-B.2 Cable: Código de Colores
PAR 3 PAR 2 PAR 1 W-O O W-G BL W-BL G W-BR BR T568A PAR 4 Cable: Código de Colores Los pares deberán estar trenzados al menos 38mm (1.5”) Diámetro máximo del cable 6.35mm (0.25”) Radio de giro mínimo 25.4mm (1”)

102

103

104

105

106

107 TIA/EIA 568-B.2

108 TIA/EIA 568-B.2 Conexiones:
El conector conocido como RJ45 está descrito en IEC Categorías reconocidas: Cat5e Cat3

109 TIA/EIA 568-B.2 Conexiones:
Todos los cables en el área de trabajo se deberán terminar en un conector que cumpla los requerimientos especificados en IEC Con la terminación T568-A, opcionalmente T568-B

110 TIA/EIA 568-B.2 Patch Cords (Jumpers)
Estos pueden ser de cable multifilar para incrementar la flexibilidad. Deben cumplir con el desempeño del cable horizontal o principal excepto por la pérdida de inserción que se acepta un 20% por la construcción del cable.

111 TIA/EIA 568-B.2 Probadores de Campo
Deben reportar tanto para Enlace Permanente como para Canal: Mapa de Cableado (inc. blindaje si está presente) Pérdidas de inserción Pérdidas de NEXT, local y remoto Pérdidas de PSNEXT, local y remoto ELFEXT par a par y PowerSum Return Loss, local y remoto Propagation Delay, Delay Skew

112 TIA/EIA 568-B.2 Probadores de Campo
Deben determinar Paso/Falla para cada parámetro Asterisco, representará que el resultado esta cerca de los límites de precisión del probador -80 -70 -60 -50 -40 -30 -20 dB [FALLA] [PASA] * 100 Línea de límite MHz

113 TIA/EIA 568-B.2 Probadores de Campo Nivel mínimo de desempeño II-E

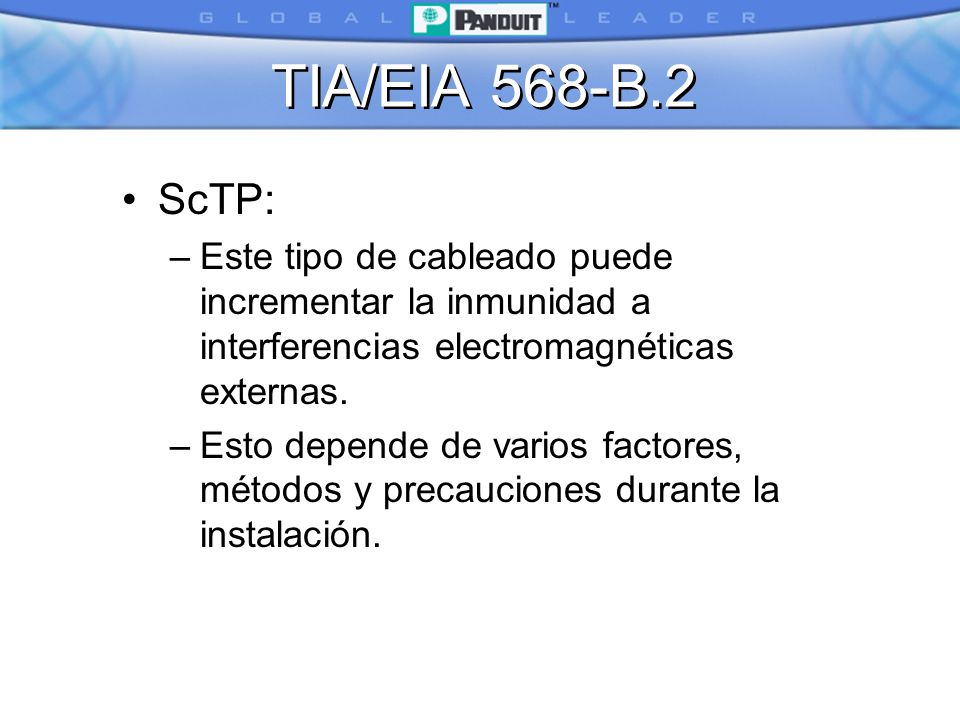

114 TIA/EIA 568-B.2 ScTP: Este tipo de cableado puede incrementar la inmunidad a interferencias electromagnéticas externas. Esto depende de varios factores, métodos y precauciones durante la instalación.

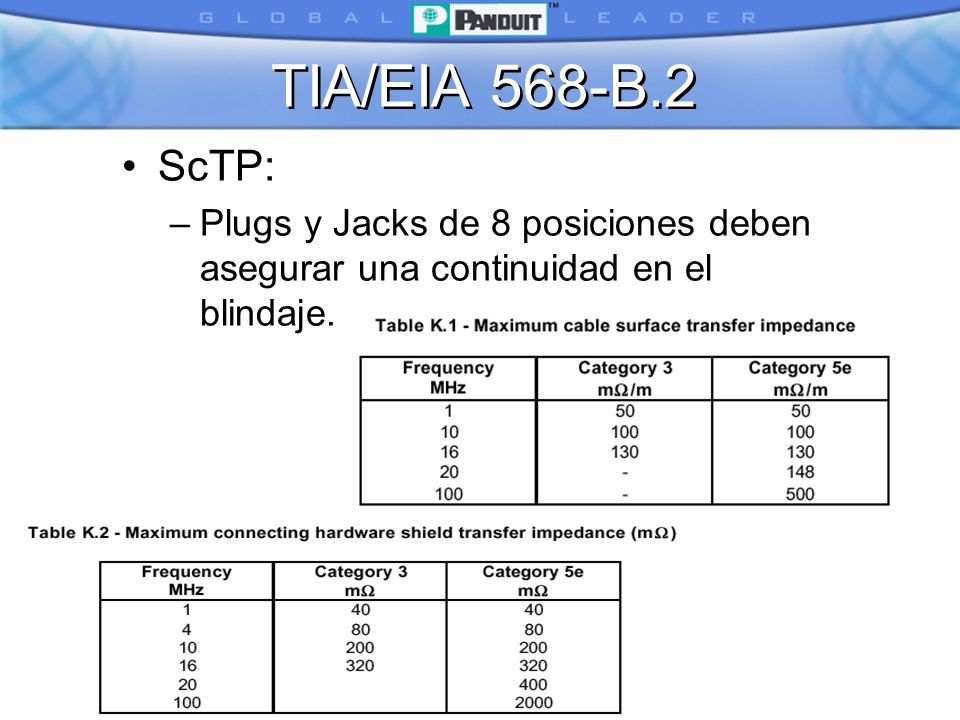

115 TIA/EIA 568-B.2 ScTP: Plugs y Jacks de 8 posiciones deben asegurar una continuidad en el blindaje.

116 Componentes de Cableado Fibra Optica
TIA/EIA 568-B.3 Componentes de Cableado Fibra Optica

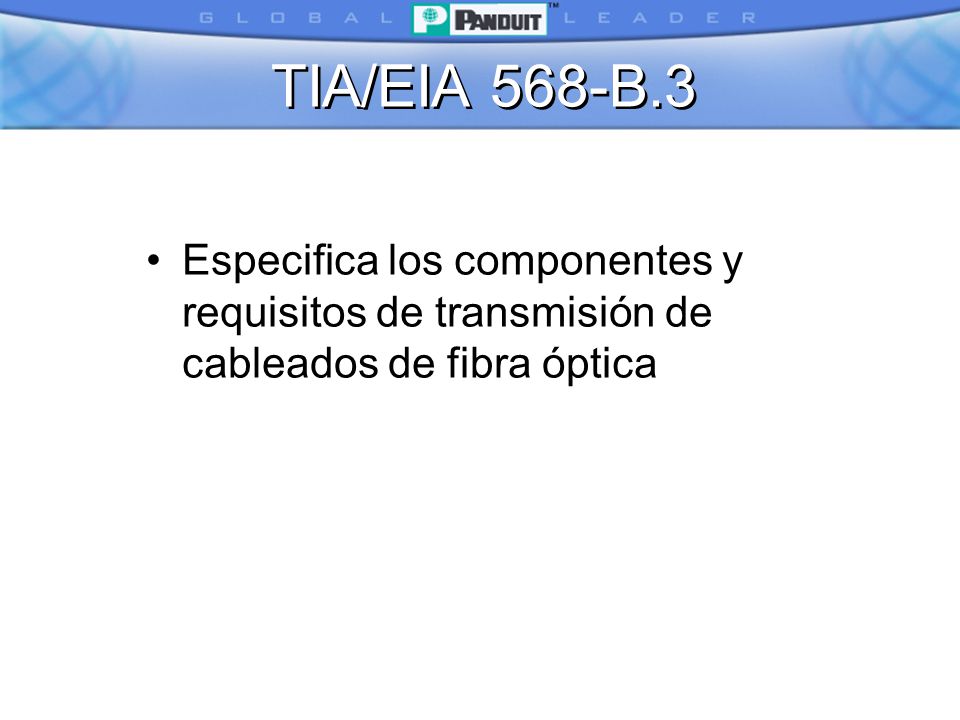

117 TIA/EIA 568-B.3 Especifica los componentes y requisitos de transmisión de cableados de fibra óptica

118 TIA/EIA 568-B.3 Cables reconocidos: Multimodo 50/125
Monomodo

119 TIA/EIA 568-B.3 Cables desempeño:

120 TIA/EIA 568-B.3 Cables: Cables de 2 y 4 fibras para horizontal y cableado centralizado deberán soportar un radio de giro de 25mm (1”) sin carga y 50mm (2”) con carga y una tensión de 222N (50lbf)

121 TIA/EIA 568-B.3 Conectores:
Se pueden utilizar una variedad de conectores siempre y cuando cumplan con el correspondiente FOCIS Los conectores multimodo o parte de ellos deben ser identificados con color Beige. Los conectores monomodo o parte de ellos deben ser identificados con color Azul

122 TIA/EIA 568-B.3 Conexiones:

123 TIA/EIA 568-B.3 Salidas: Deben ser capaces de alojar 2 fibras terminadas. Deben proveer un radio de giro mínimo de 25mm (1”) En el cuarto de equipo o de telecomunicaciones Deberán proveer la flexibilidad necesaria para montarse y utilizar terminaciones de alta densidad para preservar el espacio

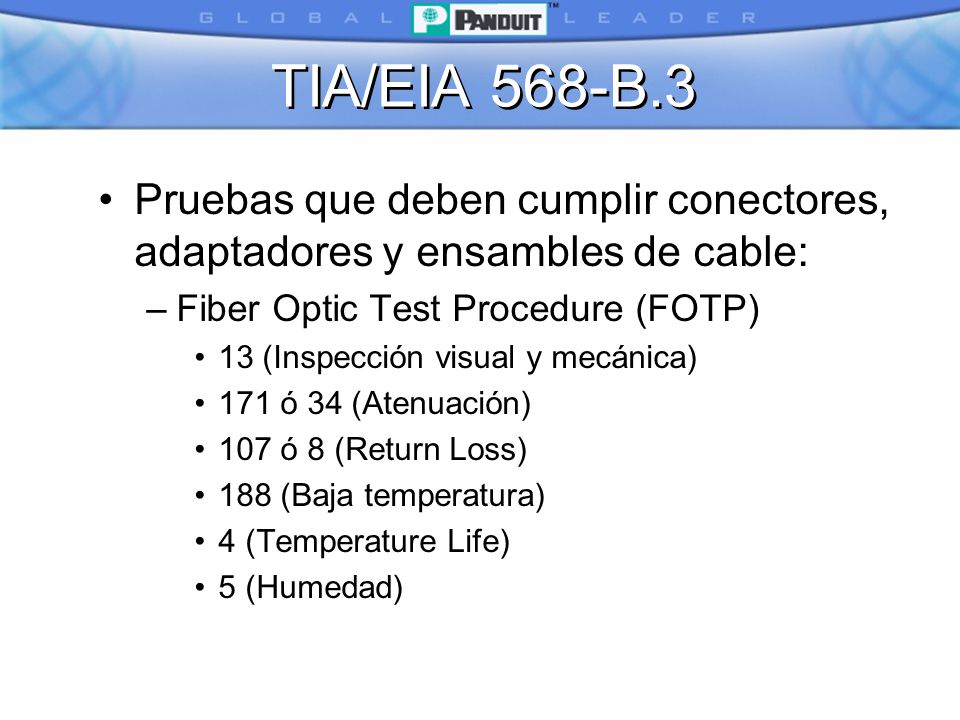

124 TIA/EIA 568-B.3 Pruebas que deben cumplir conectores, adaptadores y ensambles de cable: Fiber Optic Test Procedure (FOTP) 13 (Inspección visual y mecánica) 171 ó 34 (Atenuación) 107 ó 8 (Return Loss) 188 (Baja temperatura) 4 (Temperature Life) 5 (Humedad)

125 TIA/EIA 568-B.3 Fiber Optic Test Procedure (FOTP) 2 (Impacto)
185 (Mecanismo de fuerza y acoplamiento) 21 (Durabilidad) 6 (Retención de Cable ) 1 (Flexibilidad) 36 (Trenzado)

126
