Introducción a las tecnologías informáticas Oscar F. Bedoya L. Oficina 2113 - Edificio 331.

Presentación del tema: "Introducción a las tecnologías informáticas Oscar F. Bedoya L. Oficina 2113 - Edificio 331."— Transcripción de la presentación:

1 Introducción a las tecnologías informáticas Oscar F. Bedoya L. oscarbed@eisc.univalle.edu.co Oficina 2113 - Edificio 331

2 Introducción a las tecnologías informáticas http://eisc.univalle.edu.co/~oscarbed/iti/

3 3 Introducción:Computadores de uso general Unidades de Medida

4 4 Introducción:Unidades de medida Tecla pulsada NPulsoseléctricos-+--+--- Número binario 0100100 Número decimal 78 Código ASCII* N *American Standard Code for Information Interchage

5 5 Introducción:Unidades de medida Tecla pulsada ALT64Pulsoseléctricos++-+-++ Número binario 1101011 Número decimal 64 Código ASCII @

6 6 Introducción:Unidades de medida A cada pulso eléctrico se le denomina BIT Valores 1 y 0 para los bits. Cada grupo de 8 bits o pulsos eléctricos toman el nombre Byte. Los bytes sirven como unidad de medida para saber la capacidad de almacenamiento.

7 7 Introducción:Unidades de medida Bit Pulso eléctrico. Byte 8 Bits, representa una letra, un número, un carácter especial( Æ,Ø,«,ßõ) o un espacio en blanco. Kilobyte 1.024 Bytes MegaByte 1.048.576 Bytes GigaByte 1.073.741.824 Bytes

8 8 Introducción:Unidades de medida TeraByte 1.099.511.627.776 Bytes PetaByte 1.125.899.906.842.624 Bytes

9 9 Introducción El Sistema de Computo

10 10 Introducción:El Sistema de Computo Un sistema de computo está compuesto por: Un sistema de computo está compuesto por:  Hardware o soporte físico  El sistema operativo o programa de administración y control de los recursos del computador  Programas o aplicaciones  Usuarios

11 11 Introducción:El Sistema de Computo Hardware Programas o aplicaciones Sistema Operativo Usuario 1Usuario 2Usuario 3Usuario n...

12 12 Introducción:El Sistema de Computo  Hardware o soporte físico Comprende todos los elementos físicos: el computador en si y sus periféricos

13 13 Introducción:El Sistema de Computo  El sistema operativo Es un programa complejo que facilita la utilización del computador(hardware)

14 14 Introducción:El Sistema de Computo  Los programas o aplicaciones Dependen del problema que se quiera resolver, es común que en un computador se encuentren los básicos para procesamiento de textos y de datos. ¿Conoce algunos programas para aplicaciones especificas?

15 15 Introducción:El Sistema de Computo  Usuarios Personas, maquinas e inclusive otros computadores, conectados a un computador con quien intercambian información

16 16 Introducción Software y Licencias

17 17 Introducción:Software y Licencias Software de dominio público Software de dominio público No está protegido con copyright. Se puede descargar de Internet, de manera gratuita de tal manera que su copia y utilización no requiere una licencia.

18 18 Introducción:Software y Licencias Software de dominio público Software de dominio público

19 19 Introducción: Software y Licencias Software licenciado Software licenciado Debe pagar para obtener la licencia que le permita la utilización de una manera legal del software

20 20 Introducción Soporte físico o hardware

21 21 Introducción: Soporte físico El hardware o soporte físico está compuesto de: El hardware o soporte físico está compuesto de: –Unidades de entrada –Unidades de salida –Unidad central de proceso(CPU) –Memoria

22 22 Introducción: Soporte físico Unidades Entrada CPU: Unidad de Control Unidad Aritmético-Lógica Unidades Salida ProgramasDatos Memoria

23 23 Introducción: Soporte físico La unidad aritmético-lógica o ALU(Arithmetic Logic Unit). La unidad aritmético-lógica o ALU(Arithmetic Logic Unit). Es la parte del procesador encargada del tratamiento aritmético-lógico de los datos. Las operaciones aritméticas que realiza son: suma,resta,multiplicación y división; las operación lógicas son: igual,mayor que, menor que.

24 24 Introducción: Soporte físico La unidad de control La unidad de control –Controla el movimiento de datos entre la memoria y la ALU –Controla las señales que circulan entre el procesador y los periféricos –Ejecuta ordenadamente las instrucciones de un programa, accede los datos y guarda los resultados en los periféricos y la memoria

25 25 Introducción: Soporte físico Las unidades de entrada Las unidades de entrada Son los dispositivos a través de los cuales se introduce información al computador Las unidades de salida Las unidades de salida Son los dispositivos en los cuales se guarda la información que produce el procesador como resultado de la ejecución de un programa.

26 26 Introducción: Soporte físico Hardware en un sistema de computo La tarjeta madre La tarjeta madre Periféricos de entradas Periféricos de entradas Periféricos de salida Periféricos de salida Periféricos de entrada y salida Periféricos de entrada y salida Sistemas de almacenamiento Sistemas de almacenamiento

27 27 Introducción: Soporte físico La tarjeta madre Se denomina tarjeta base o MotherBoard, a la tarjeta principal de circuitos impresos en un microcomputador, la cual integra los siguientes elementos: Se denomina tarjeta base o MotherBoard, a la tarjeta principal de circuitos impresos en un microcomputador, la cual integra los siguientes elementos: –Microprocesador –Banco de memoria –Memoria ROM –Ranura de expansión –Buses

28 28 Introducción: Soporte físico

29 29 Introducción: Soporte físico

30 30 Introducción: Soporte físico Microprocesador Es un circuito integrado que contiene la ALU y la Unidad de control Es un circuito integrado que contiene la ALU y la Unidad de control La mayoría son elaborados por la empresa Intel, pero existen otras empresas como AMD, Cyrix,Sun,Silicon Graphics La mayoría son elaborados por la empresa Intel, pero existen otras empresas como AMD, Cyrix,Sun,Silicon Graphics

31 31 Introducción: Soporte físico Microprocesador Una característica fundamental es su velocidad de reloj, la cual se mide en Hertzios(ciclos por segundo), lo cual define el número de operaciones por segundo que es capaz de realizar el procesador Una característica fundamental es su velocidad de reloj, la cual se mide en Hertzios(ciclos por segundo), lo cual define el número de operaciones por segundo que es capaz de realizar el procesador

32 32 Introducción: Soporte físico Microprocesador

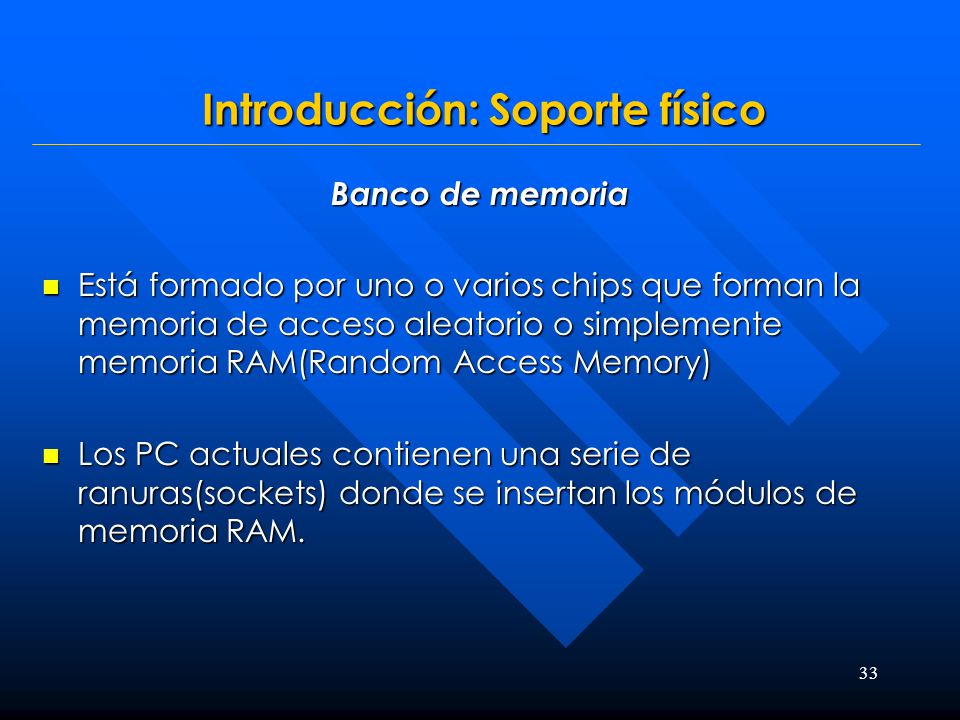

33 33 Introducción: Soporte físico Banco de memoria Está formado por uno o varios chips que forman la memoria de acceso aleatorio o simplemente memoria RAM(Random Access Memory) Está formado por uno o varios chips que forman la memoria de acceso aleatorio o simplemente memoria RAM(Random Access Memory) Los PC actuales contienen una serie de ranuras(sockets) donde se insertan los módulos de memoria RAM. Los PC actuales contienen una serie de ranuras(sockets) donde se insertan los módulos de memoria RAM.

34 34 Introducción: Soporte físico Banco de memoria Existen módulos tipo SIMM, DIMM y RIMM Existen módulos tipo SIMM, DIMM y RIMM El número de ranuras y el tipo de chip utilizado determinan la cantidad de memoria disponible El número de ranuras y el tipo de chip utilizado determinan la cantidad de memoria disponible – Memoria SIMM (Single in line Memory module) »Es la más antigua »Se utiliza en ordenadores Pentium e inferiores »Su tiempo de acceso se sitúa entre los 45 y 80 ns

35 35 Introducción: Soporte físico Banco de memoria – Memoria DIMM (Dual in line Memory module) »Es más moderna »Elimina las limitaciones de la SIMM »Es más rápida(tiempo de acceso de 10 ns.) »Puede utilizarse un número de bloques impares

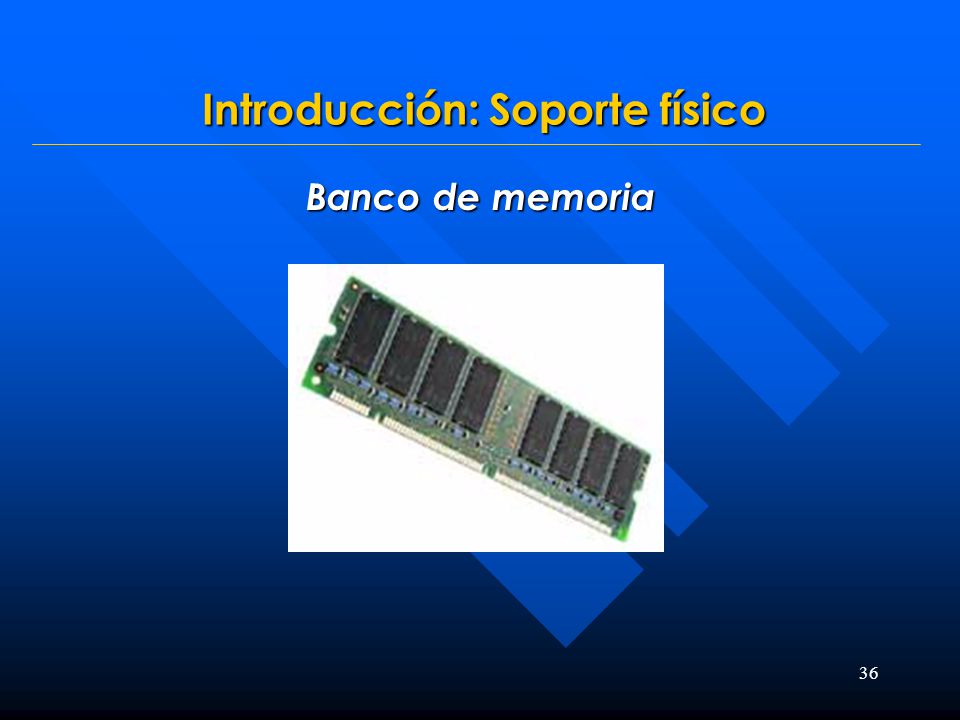

36 36 Introducción: Soporte físico Banco de memoria

37 37 Introducción: Soporte físico Memorias ROM Memoria de solo lectura(Read Only Memory) En este tipo de memoria es posible almacenar información de manera permanente. Contiene el programa de arranque y otros programas y archivos necesarios para que el computador comience a funcionar

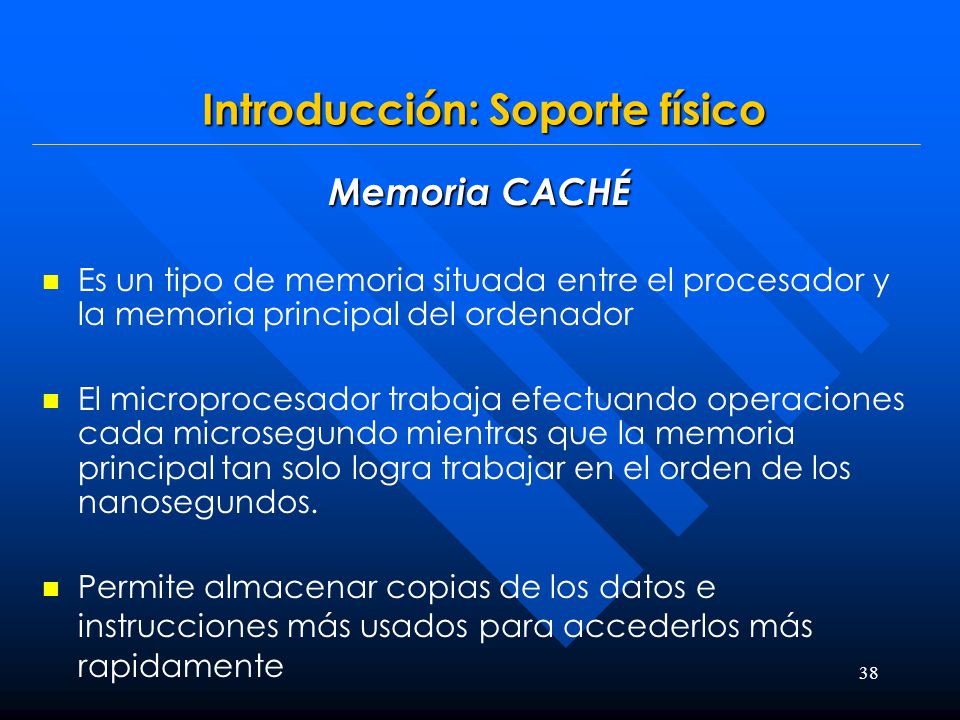

38 38 Introducción: Soporte físico Memoria CACHÉ Es un tipo de memoria situada entre el procesador y la memoria principal del ordenador El microprocesador trabaja efectuando operaciones cada microsegundo mientras que la memoria principal tan solo logra trabajar en el orden de los nanosegundos. Permite almacenar copias de los datos e instrucciones más usados para accederlos más rapidamente

39 39 Introducción: Soporte físico Ranuras o slots de expansión Conexiones para las tarjetas adicionales que requiere el computador – –Tarjeta gráfica – –Tarjeta de video – –Tarjeta de sonido

40 40 Introducción: Soporte físico

41 41 Introducción: Soporte físico Buses Son canales de comunicación entre memoria, procesador y periféricos. Son canales de comunicación entre memoria, procesador y periféricos. Los principales buses que se encuentran en una tarjeta madre son: Los principales buses que se encuentran en una tarjeta madre son: – PCI – ISA

42 42 Introducción: Soporte físico Buses ISA(Industrial Standard Architecture) ISA(Industrial Standard Architecture) – Son las más antiguas – Funcionan a unos 8 MHz – Ofrecen un máximo de 16 MB/s, suficiente para conectar un módem o una tarjeta de sonido, pero muy poco para una tarjeta de vídeo

43 43 Introducción: Soporte físico Buses PCI PCI – El estándar actual – Pueden dar hasta 132 MB/s – 33 MHz, lo que es suficiente para casi todo, excepto quizá para algunas tarjetas de vídeo 3D. – Miden unos 8,5 cm – Generalmente son blancas.

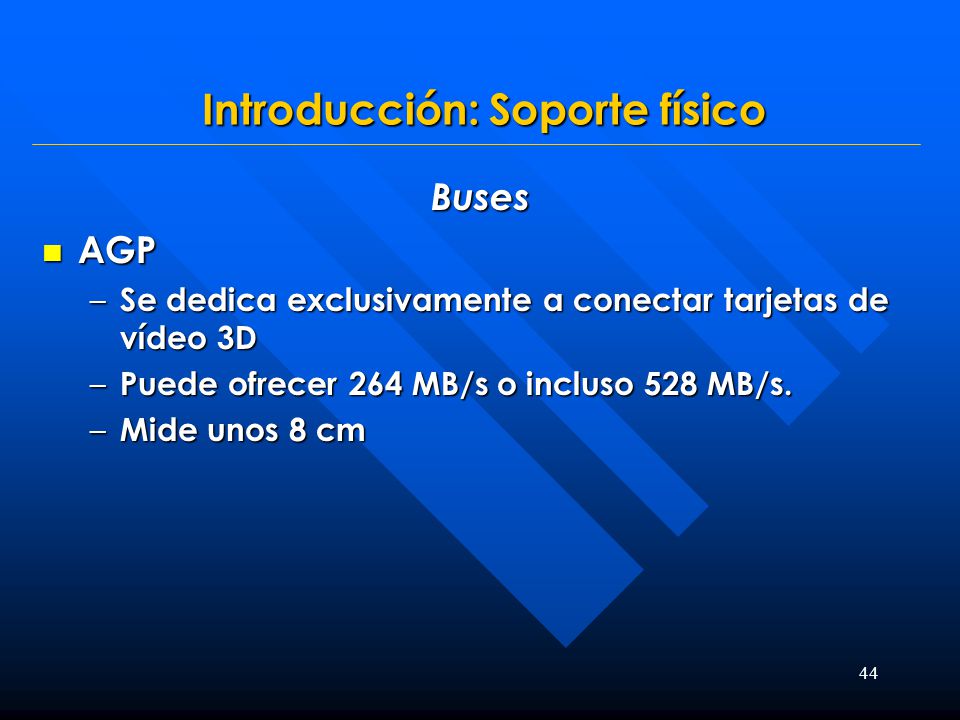

44 44 Introducción: Soporte físico Buses AGP AGP – Se dedica exclusivamente a conectar tarjetas de vídeo 3D – Puede ofrecer 264 MB/s o incluso 528 MB/s. – Mide unos 8 cm
