1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
2
DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO
3
Es una palanca de primer genero
APOYO o FULCRO RESISTENCIA O PESO FUERZA O POTENCIA
4
Observe el sentido de giro de la polea de la izquierda, en el tablero dibuja cual sería el sentido de giro de la otra polea
5
La correa cruzada cambia el sentido de giro de los ejes
6
Si el engranaje de la izquierda gira en el sentido mostrado en la gráfica, dibuje en el tablero el sentido en el que gira cada uno de los otro dos engranajes
7
Los dos primeros engranajes giran en sentido contrario y el otro vuelve a girar en el sentido del primero.
8
DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO
9
Es una palanca de primer género, ya que el punto de apoyo se encuentra entre el punto donde se aplica la fuerza y el extremo donde esta el papel que en este caso es la resistencia. FUERZA O POTENCIA RESISTENCIA O PESO APOYO o FULCRO
10
DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO
11
DE 2º GRADO O GENERO APOYO o FULCRO FUERZA O POTENCIA
RESISTENCIA O PESO
12
Cuando este tren de engranajes cilíndricos se ponga en movimiento, cual de ellos girará mas rápido y cuál girará más lento?
13
Girara más rápido A y más lento B
14

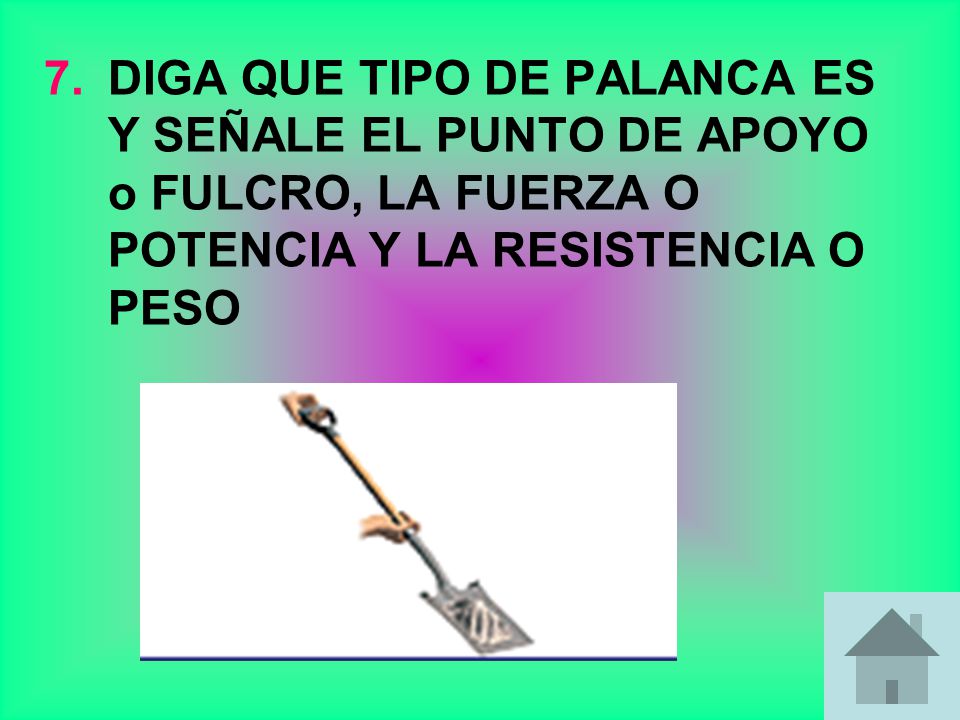

DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO
15
Es una palanca de tercer género, ya que la fuerza se encuentra entre el punto de apoyo y la resistencia o peso FUERZA O POTENCIA APOYO o FULCRO RESISTENCIA O PESO
16
¿Cuál de los siguientes sistemas de poleas transmitirá el movimiento en ejes perpendiculares (o sea ejes que forman un ángulo de 90º?
17
El sistema de poleas C
18
Diga que tipo de engranaje es y diga cómo son los ejes entre los que transmiten el movimiento.
19
Es un engranaje cónico y los ejes son perpendiculares, ya que entre ellos hay un ángulo de 90º grados.
20
Señale las tres partes de la siguiente palanca y diga que tipo de palanca es
21
Es una palanca de segundo género
FUERZA O POTENCIA APOYO o FULCRO RESISTENCIA O PESO
22
¿A qué tipo de mecanismo
corresponde la siguiente imagen?
23
A una polea fija
24
¿A qué tipo de mecanismo
corresponde la siguiente imagen?
25
Corresponde a un polipasto, formado por una polea fija y una móvil
POLEA MÓVIL
26
Diga que mecanismo es el observado en la siguiente imagen y cual es la fuerza que se debe hacer para levantar el peso propuesto en el mismo
27
Se llaman polipasto está formado por poleas fijas y móviles y reduce la fuerza al cuarto del peso, ya que cada polea móvil reduce al peso a la mitad entonces: Fuerza = peso = (894) = 223.5
28
DIGA LA UBICACIÓN DE LAS TRES PARTES DE LA PALANCA PARA UNA PALANCA DE PRIMER GÉNERO
29
EN LAS PALANCAS DE PRIMER GÉNERO EL PUNTO DE APOYO O FULCRO ESTÁ ENTRE EL PESO Y EL LUGAR DE APLICACIÓN DE LA FUERZA. POR EJEMPLO: Resistencia o peso
30
Diga de que genero es la palanca y señale sus partes
32
DIGA CÓMO ES LA UBICACIÓN DE LAS PARTES DE LA PALANCA PARA UNA PALANCA DE SEGUNDO GENERO
33
En las palancas de segundo género el peso se encuentra entre el apoyo y el lugar en el que hacemos la fuerza. Peso
34
DIGA CUÁL ES LA UBICACIÓN DE LAS TRES PARTES DE LA PALANCA PARA UNA PALANCA DE TERCER GÉNERO
35
En las palancas de tercer género la fuerza se aplica entre el punto de apoyo y el peso.
36
En cual de los siguientes engranajes se transmite el movimiento entre ejes paralelos.
37
En el engranaje A.
38
Diga a que genero corresponde palanca y señale sus partes
39
Corresponde a un palanca de segundo genero
FUERZA O POTENCIA APOYO o FULCRO RESISTENCIA O PESO
40
Diga de que genero es la palanca y señale sus partes
42
¿Qué se puede decir respecto a la fuerza que se debe realizar en una palanca cuando se está más alejado del punto de apoyo, ¿Cómo será la fuerza que tendremos que hacer en dicho caso?
43
Menor será la fuerza que tendremos que hacer
Menor será la fuerza que tendremos que hacer. Y cuánto más cerca estemos del punto de apoyo mayor será la fuerza que se debe hacer.
44
Diga dos ejemplos de máquinas simples.
45
Ejemplos de máquinas simples: Palanca y polea .
46
Diga cuál es la ventaja de utilizar un polipasto para levantar un peso.
47
Con el sistema de polipasto, es decir el que está formado por una polea fija y una móvil. Se ahorra la mitad del esfuerzo que con la polea simple, ya que para levantar dicho peso solo se debe realizar la mitad de la fuerza que se tendría que hacer para levantarlo sino se usa dicho sistema.
48
Diga qué tipo de mecanismo es y qué fuerza se debe hacer para levantar el peso mostrado.
49
Es un polipasto con una polea fija y una móvil y la fuerza que se debe hacer para levantar el peso mostrado es 89.5 N
50
Diga qué nombre recibe el siguiente sistema y cómo se transmite el movimiento entre los ejes que los conforman.
51
Se conoce con el nombre piñón cremallera y transmite movimiento entre ejes perpendiculares.
52
DIGA QUE TIPO DE PALANCA ES Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO
54
Señala cuál de estas tres palancas usarías para levantar el peso con la mínima fuerza posible:
55
El sistema mostrado es el que necesita menos fuerza para levantar el peso
56
DIGA QUE TIPO DE PALANCA ES LA SIGUIENTE GUILLOTINA Y SEÑALE EL PUNTO DE APOYO o FULCRO, LA FUERZA O POTENCIA Y LA RESISTENCIA O PESO
