Pictogramas por parejas

Presentación del tema: "Pictogramas por parejas"— Transcripción de la presentación:

1 Pictogramas por parejas
EPV 2º ESO

2 PROPUESTA DE TRABAJO Los alumnos han de fabricar dos pictogramas de manejo para señalizar el embalaje de los productos de una empresa. El diseño de los pictogramas ha de imitar el estilo gráfico del logotipo del fabricante. El trabajo se hace a partir de fichas con datos de la empresa y el transporte. El resultado se presentará en CAD 2 y 3 dimensiones.

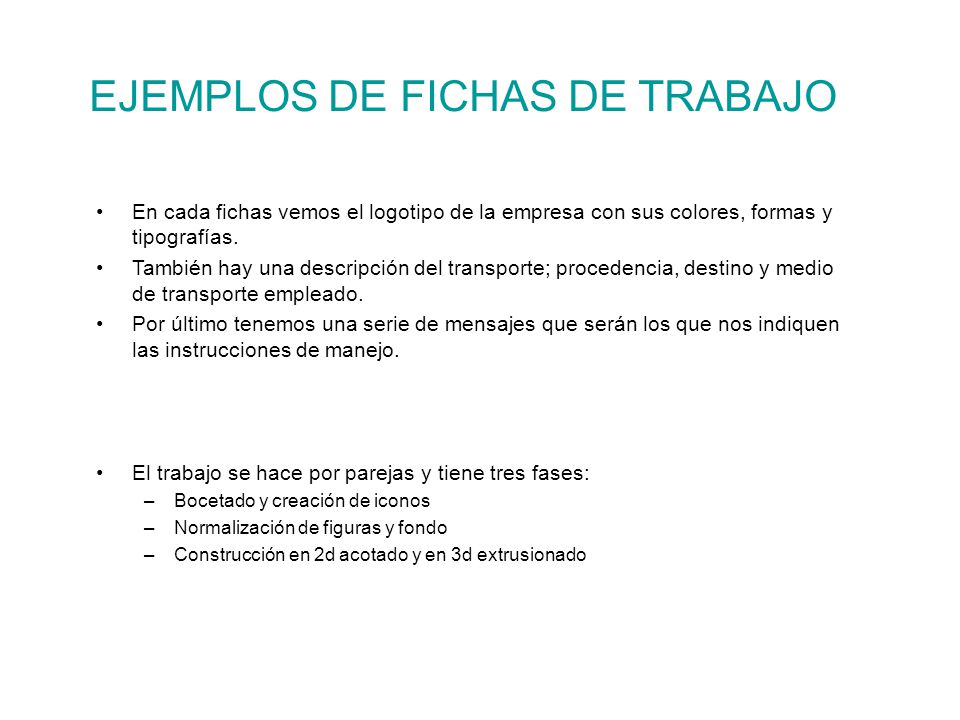

3 EJEMPLOS DE FICHAS DE TRABAJO
En cada fichas vemos el logotipo de la empresa con sus colores, formas y tipografías. También hay una descripción del transporte; procedencia, destino y medio de transporte empleado. Por último tenemos una serie de mensajes que serán los que nos indiquen las instrucciones de manejo. El trabajo se hace por parejas y tiene tres fases: Bocetado y creación de iconos Normalización de figuras y fondo Construcción en 2d acotado y en 3d extrusionado

4 Informática para farmacias

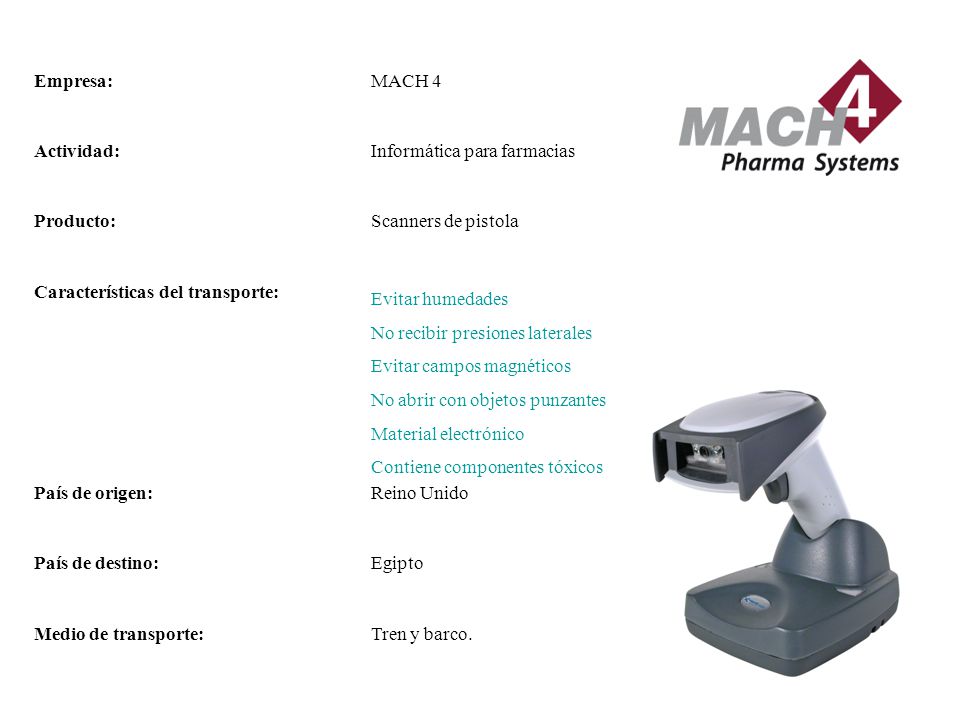

Empresa: MACH 4 Actividad: Informática para farmacias Producto: Scanners de pistola Características del transporte: Evitar humedades No recibir presiones laterales Evitar campos magnéticos No abrir con objetos punzantes Material electrónico Contiene componentes tóxicos País de origen: Reino Unido País de destino: Egipto Medio de transporte: Tren y barco.

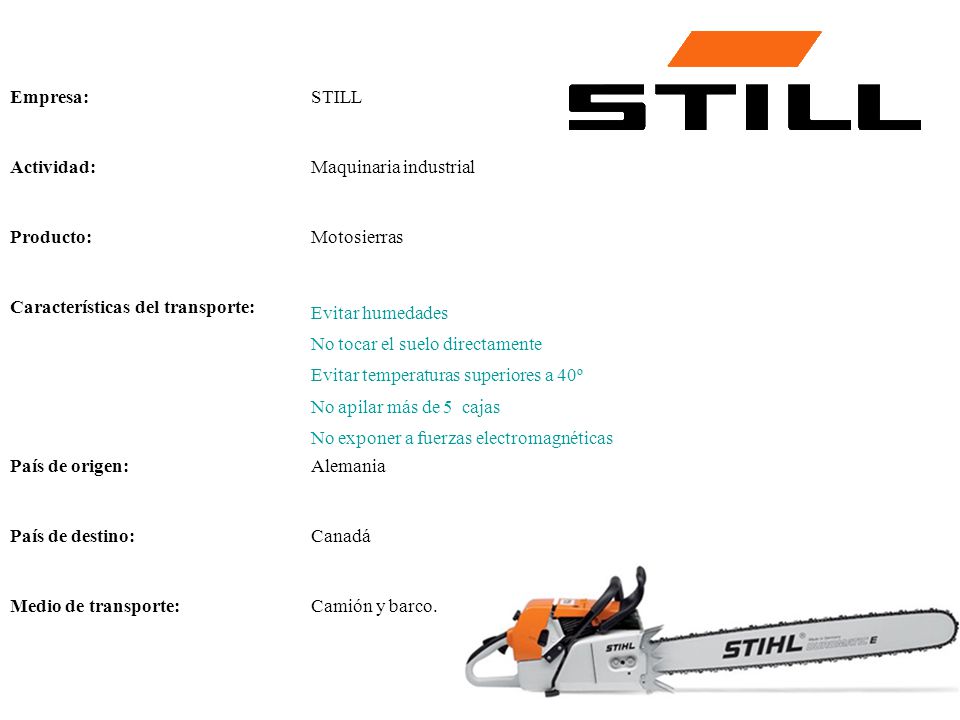

5 Empresa: STILL Actividad: Maquinaria industrial Producto: Motosierras Características del transporte: Evitar humedades No tocar el suelo directamente Evitar temperaturas superiores a 40º No apilar más de 5 cajas No exponer a fuerzas electromagnéticas País de origen: Alemania País de destino: Canadá Medio de transporte: Camión y barco.

6 Bombones y tabletas de chocolate

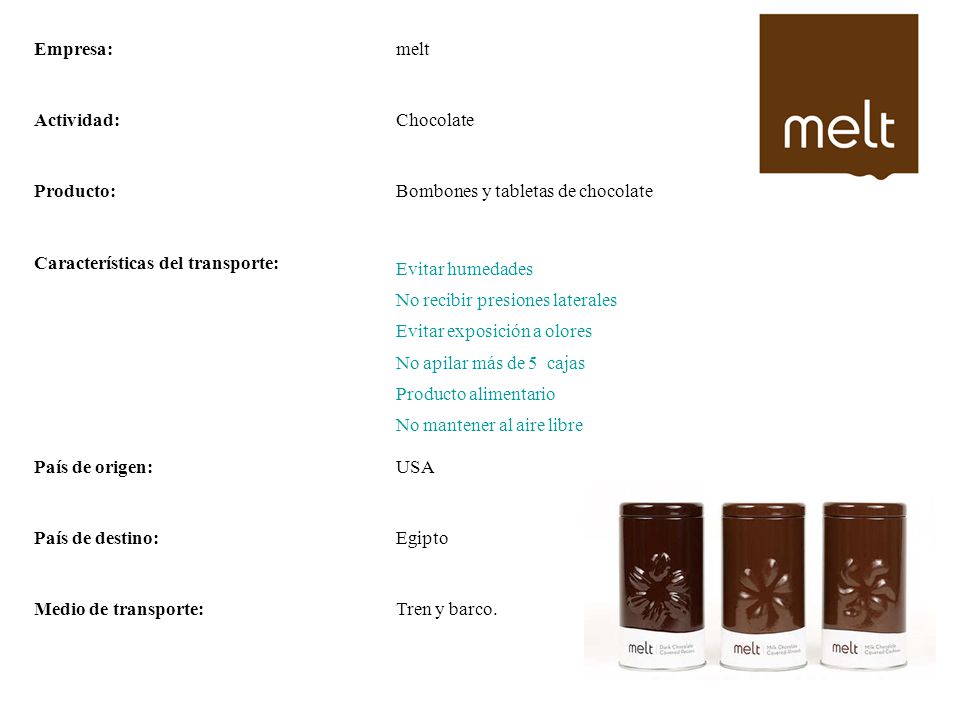

Empresa: melt Actividad: Chocolate Producto: Bombones y tabletas de chocolate Características del transporte: Evitar humedades No recibir presiones laterales Evitar exposición a olores No apilar más de 5 cajas Producto alimentario No mantener al aire libre País de origen: USA País de destino: Egipto Medio de transporte: Tren y barco.

7 SOLUCIONES DE LOS ALUMNOS

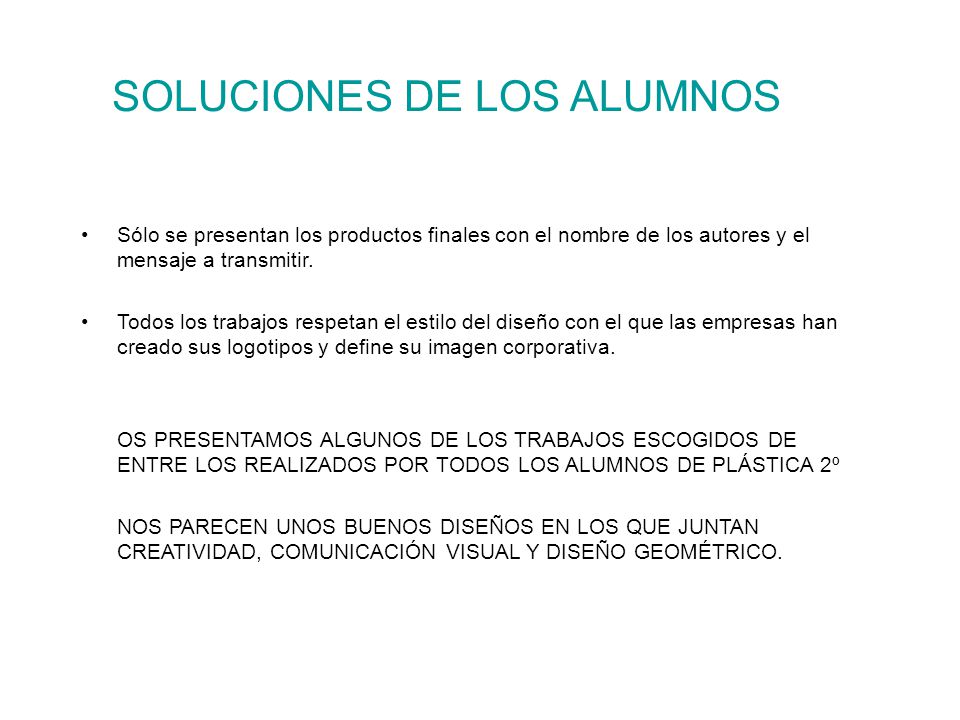

Sólo se presentan los productos finales con el nombre de los autores y el mensaje a transmitir. Todos los trabajos respetan el estilo del diseño con el que las empresas han creado sus logotipos y define su imagen corporativa. OS PRESENTAMOS ALGUNOS DE LOS TRABAJOS ESCOGIDOS DE ENTRE LOS REALIZADOS POR TODOS LOS ALUMNOS DE PLÁSTICA 2º NOS PARECEN UNOS BUENOS DISEÑOS EN LOS QUE JUNTAN CREATIVIDAD, COMUNICACIÓN VISUAL Y DISEÑO GEOMÉTRICO.

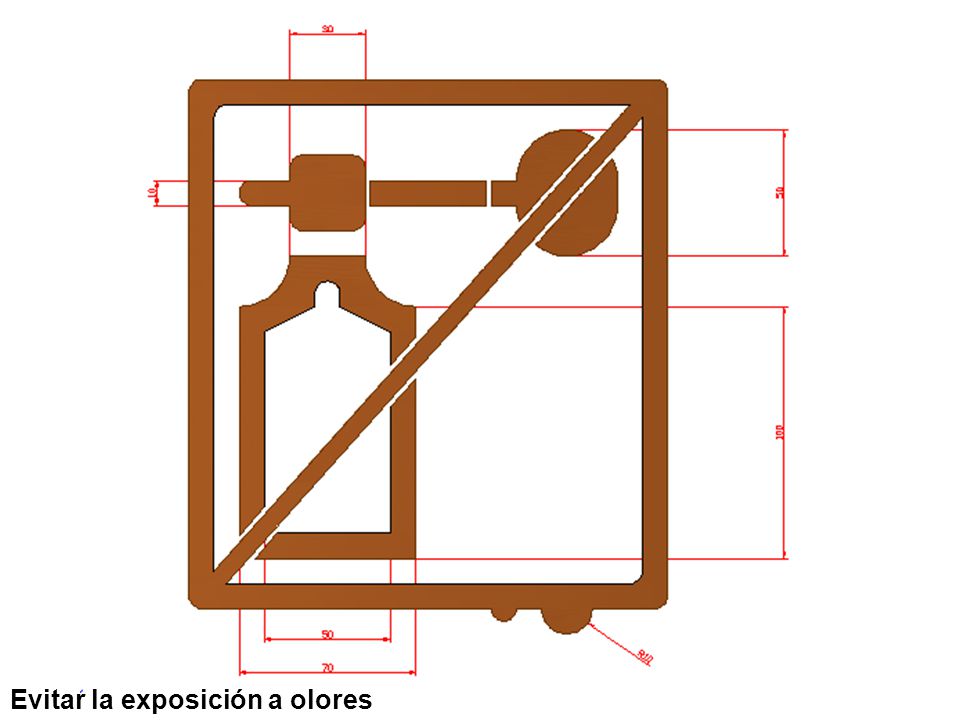

8 Evitar la exposición a olores

9

10 Ignacio y Sara

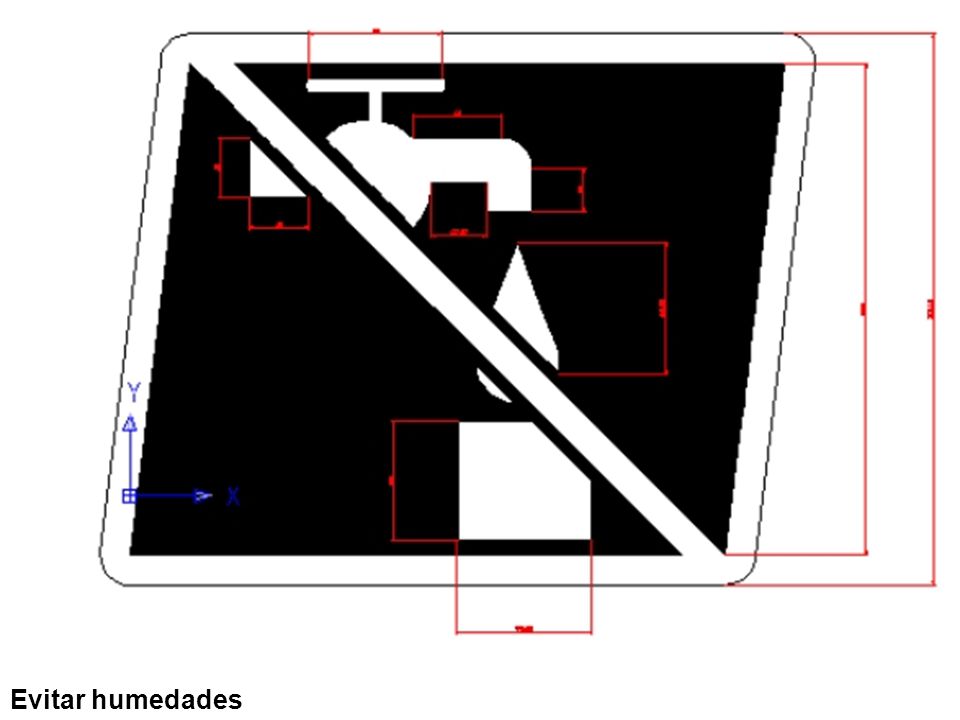

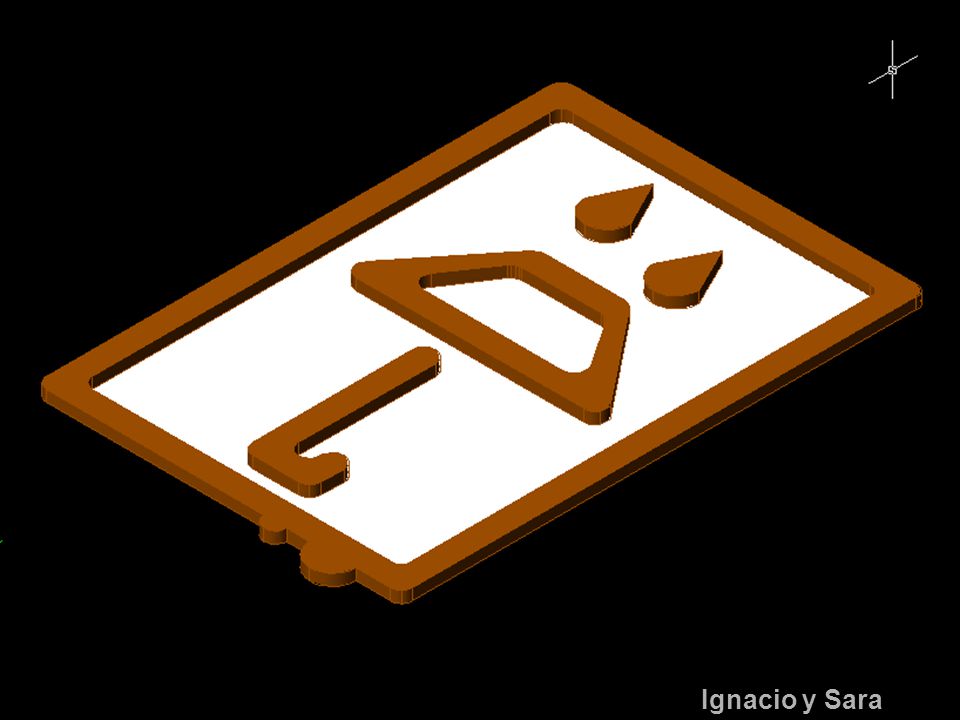

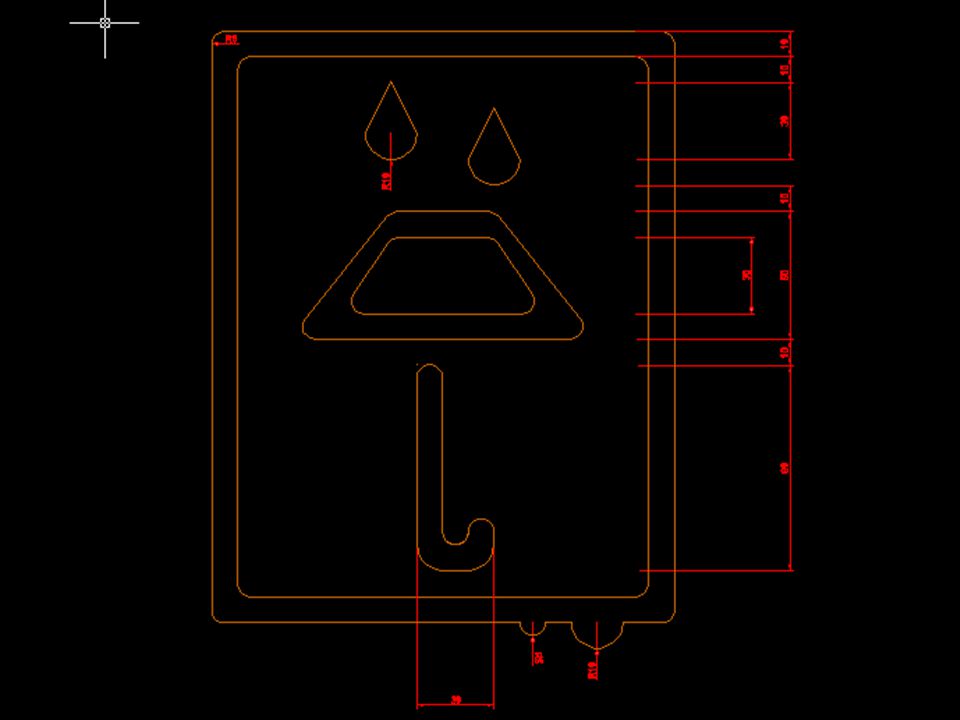

11 Evitar humedades

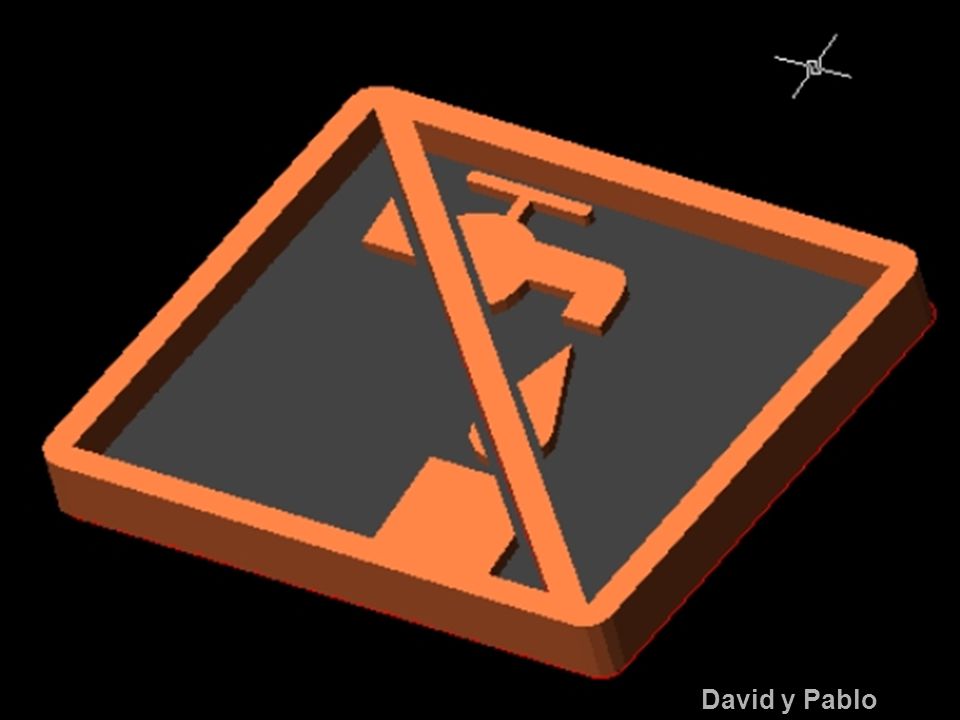

12 David y Pablo

13 Evitar temperaturas superiores a 40ºC
David y Pablo

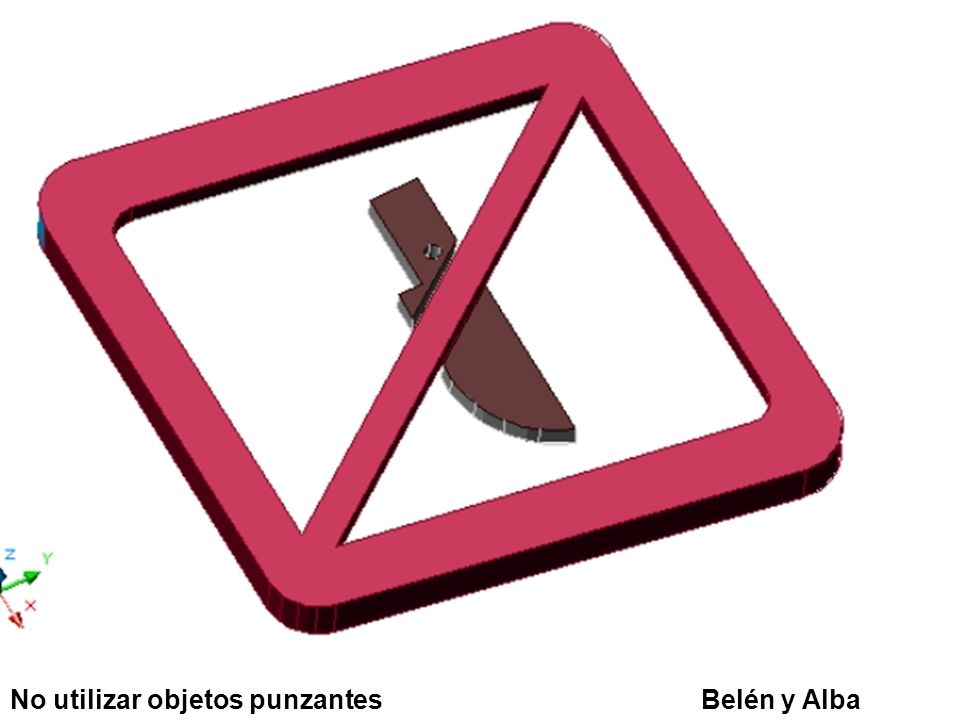

14 No utilizar objetos punzantes
Belén y Alba

15 Peligro, ácidos corrosivos

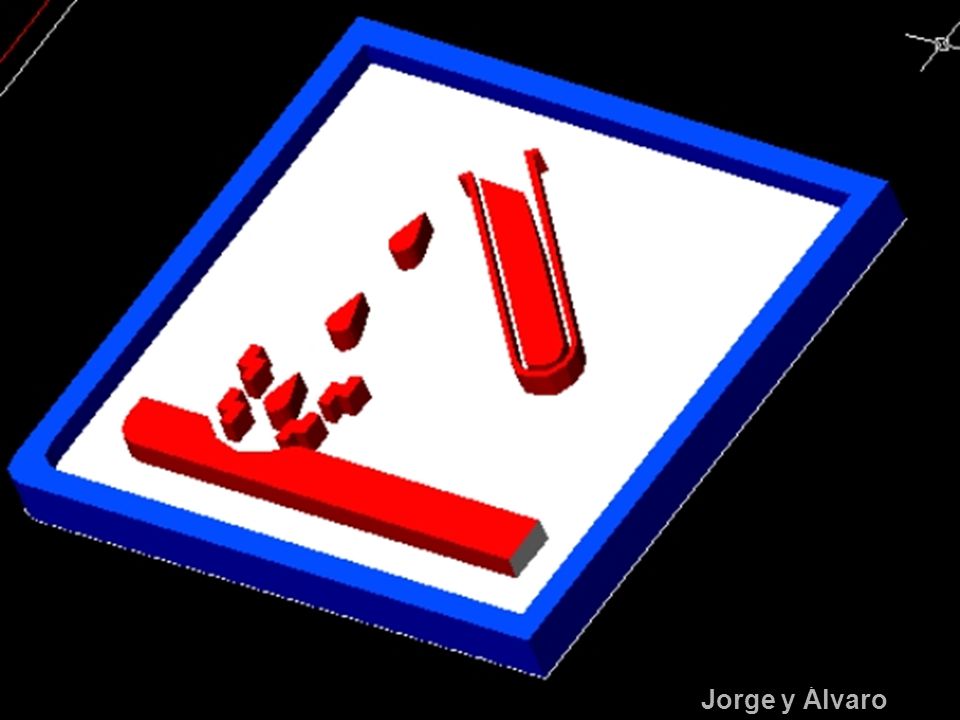

16 Jorge y Álvaro

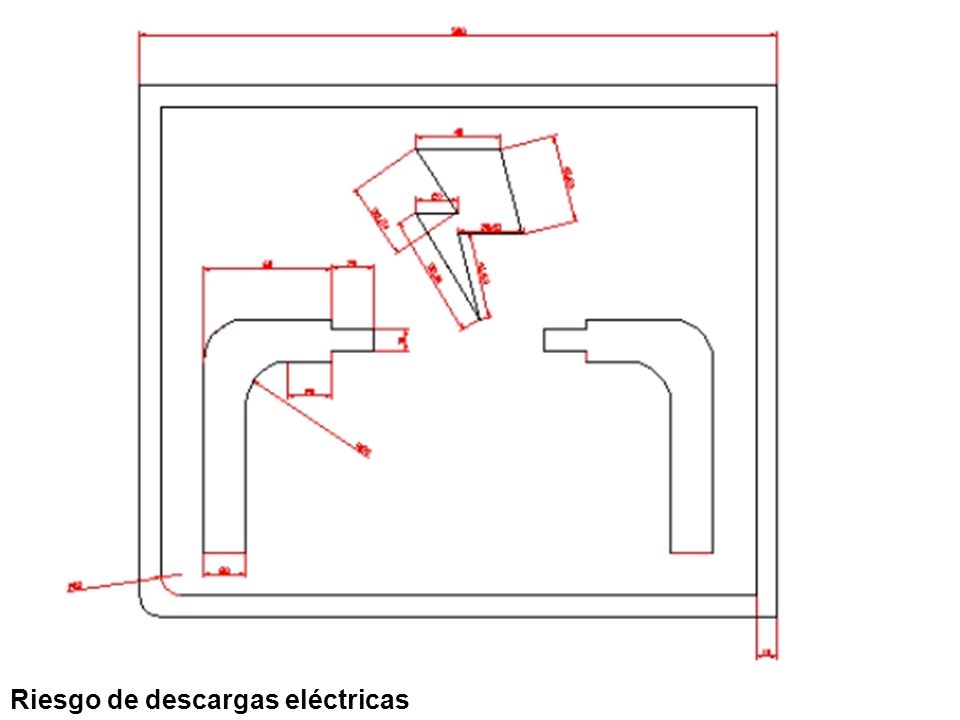

17 Riesgo de descargas eléctricas

18 Jorge y Álvaro

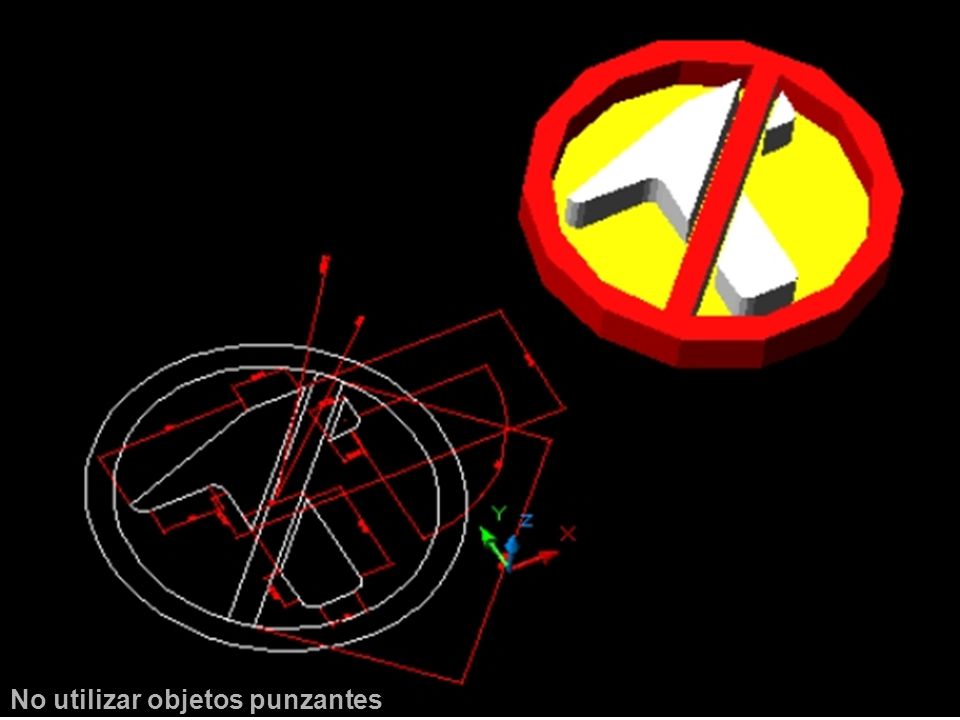

19 No utilizar objetos punzantes

20 Jorge P y Jorge G

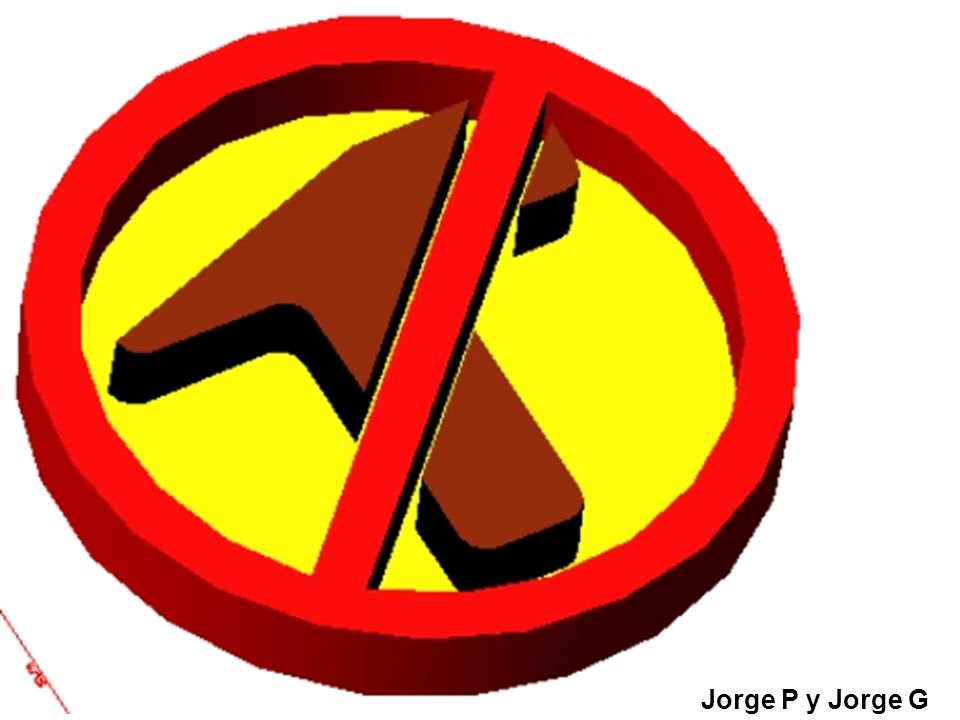

21 Evitar presiones laterales
Jorge P y Jorge G

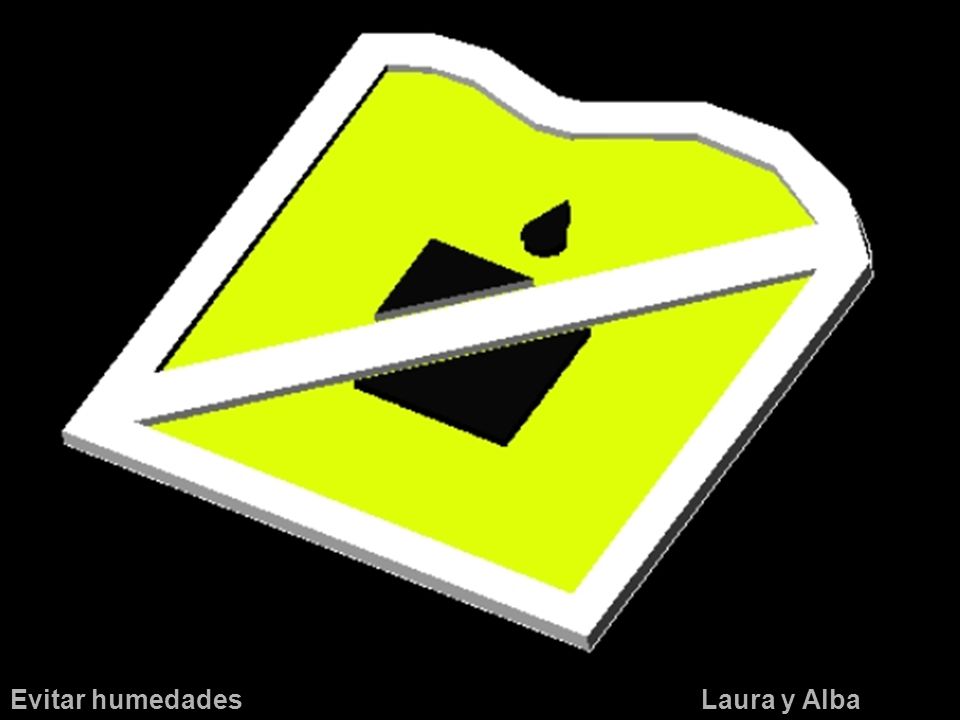

22 Evitar humedades Laura y Alba

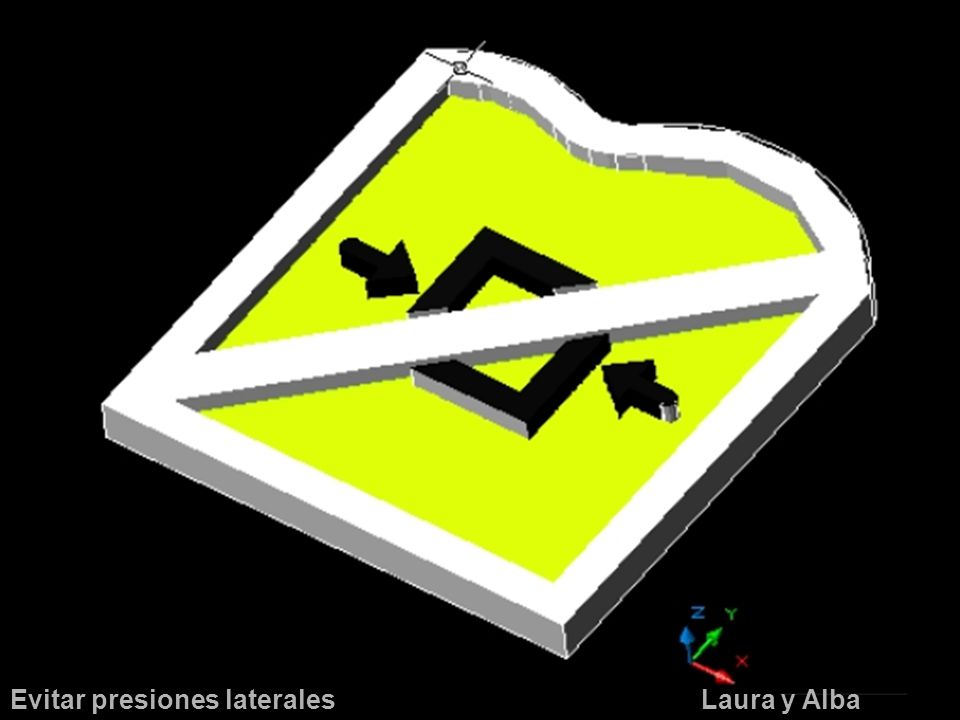

23 Evitar presiones laterales
Laura y Alba

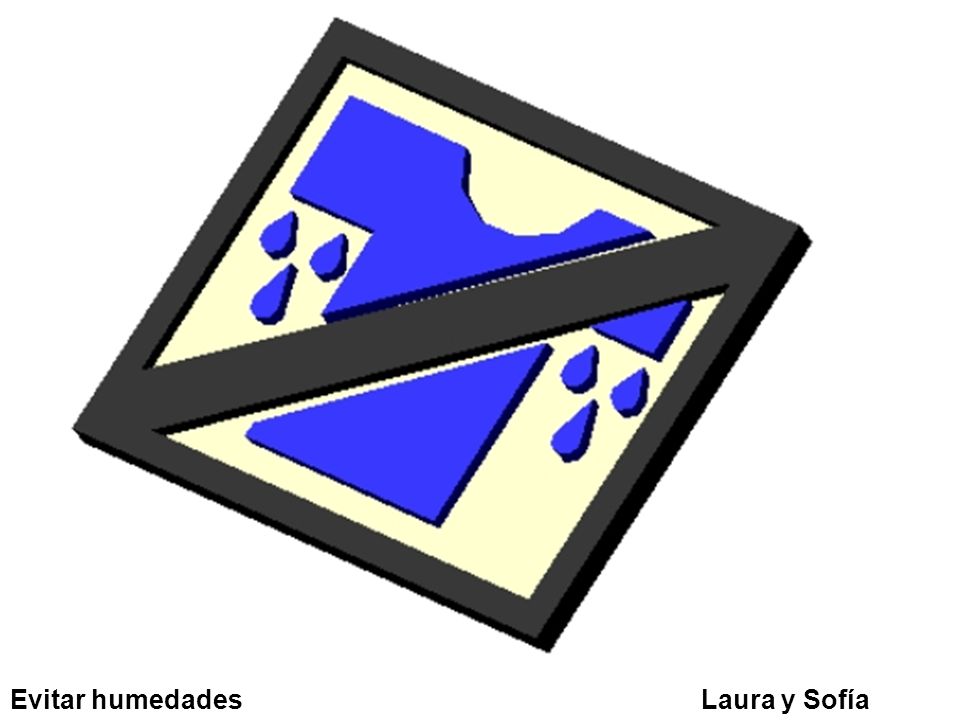

24 Evitar humedades Laura y Sofía

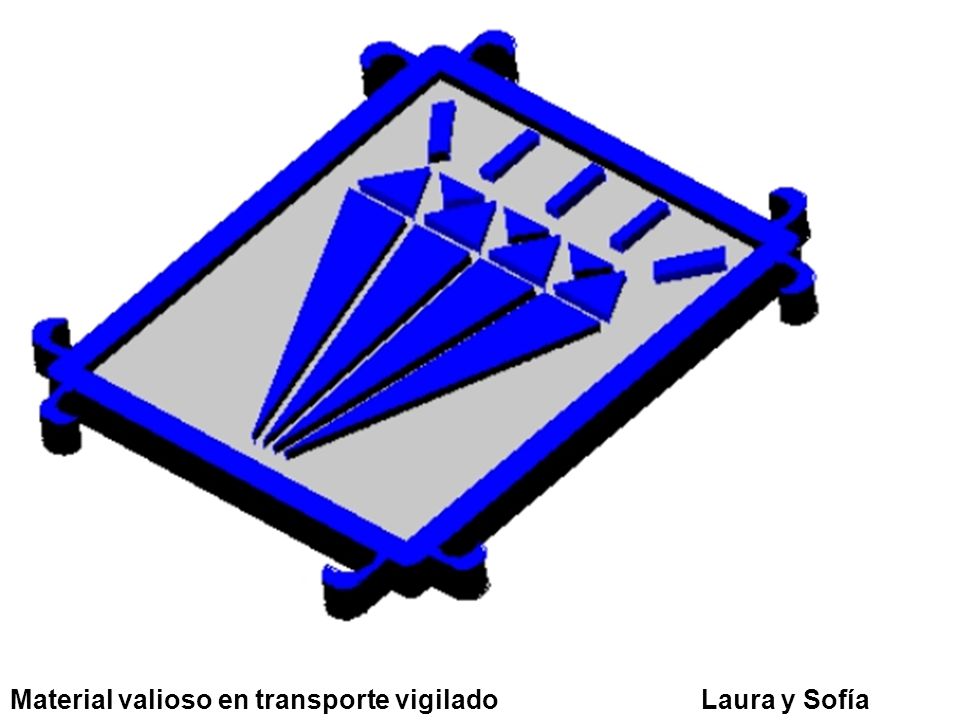

25 Material valioso en transporte vigilado
Laura y Sofía

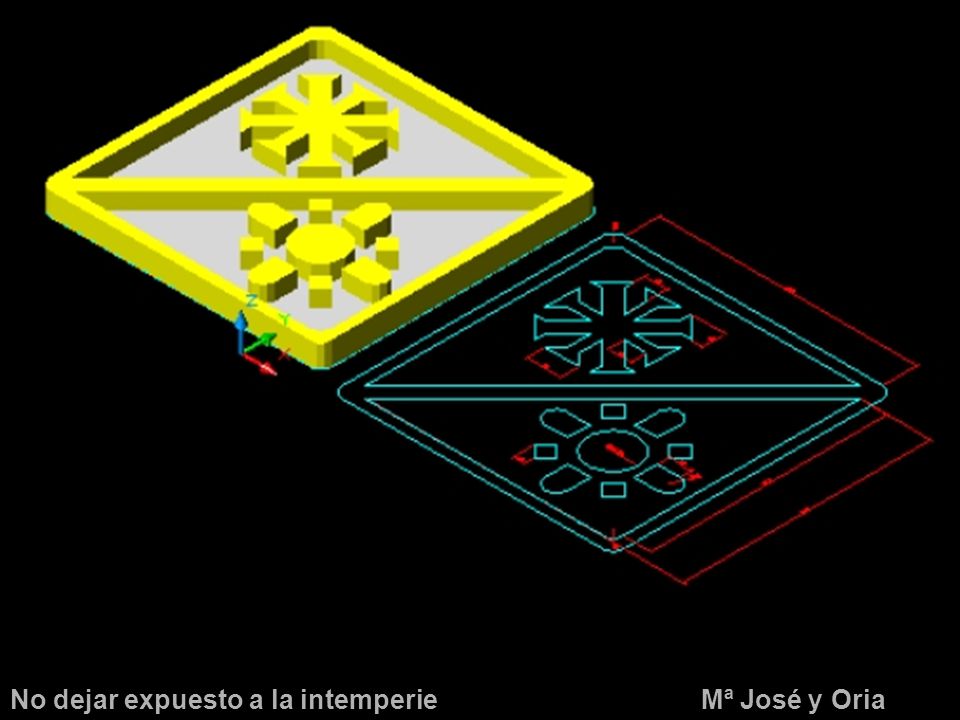

26 No dejar expuesto a la intemperie

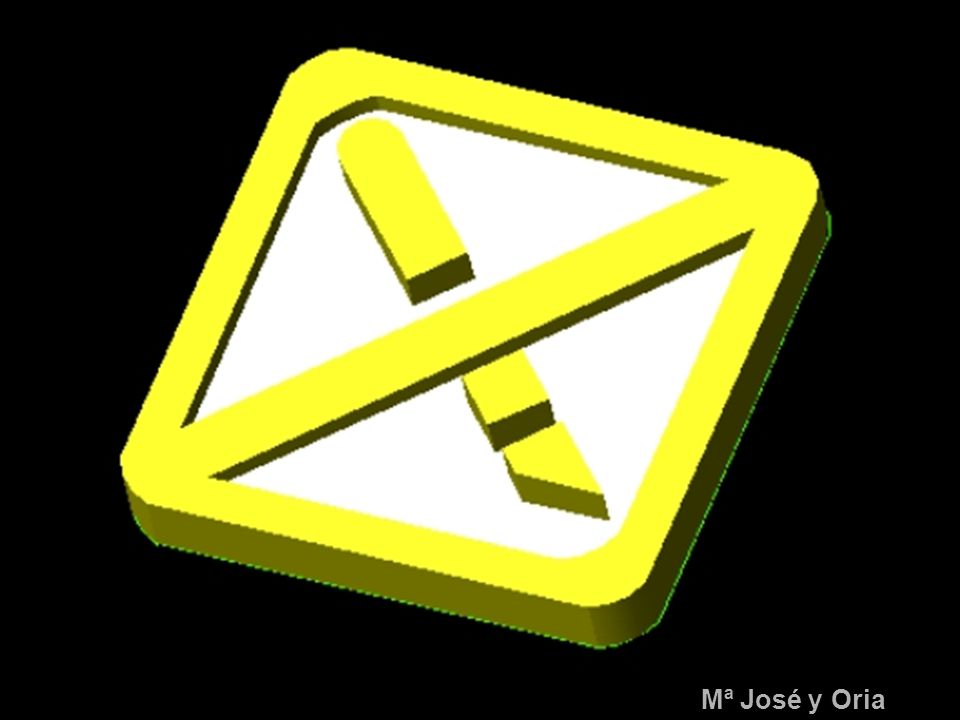

Mª José y Oria

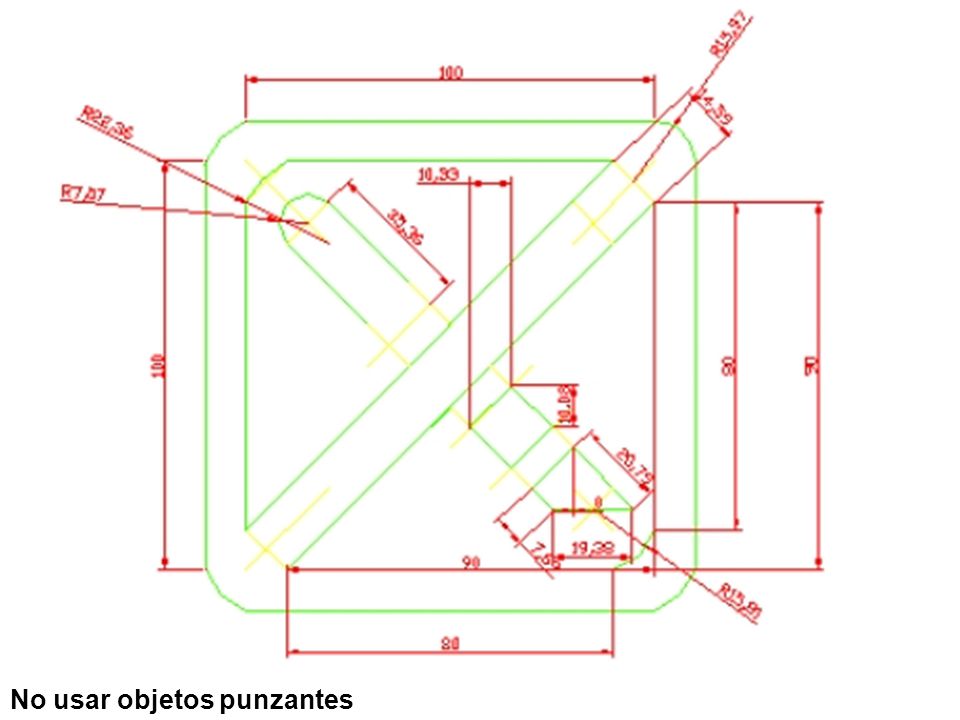

27 No usar objetos punzantes

28 Mª José y Oria

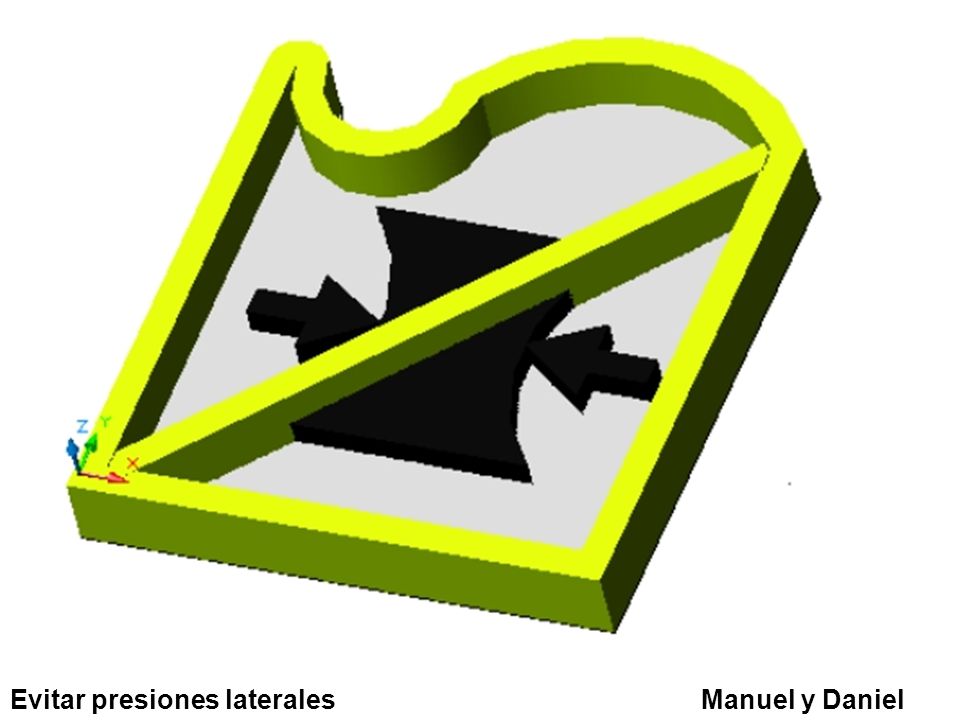

29 Evitar presiones laterales
Manuel y Daniel

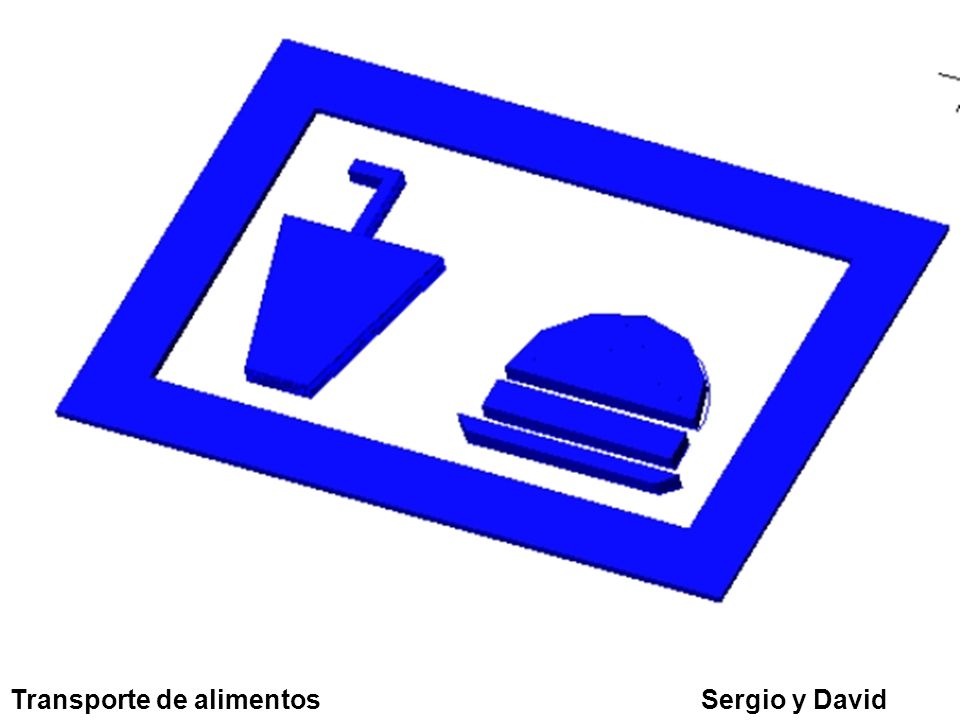

30 Transporte de alimentos
Sergio y David

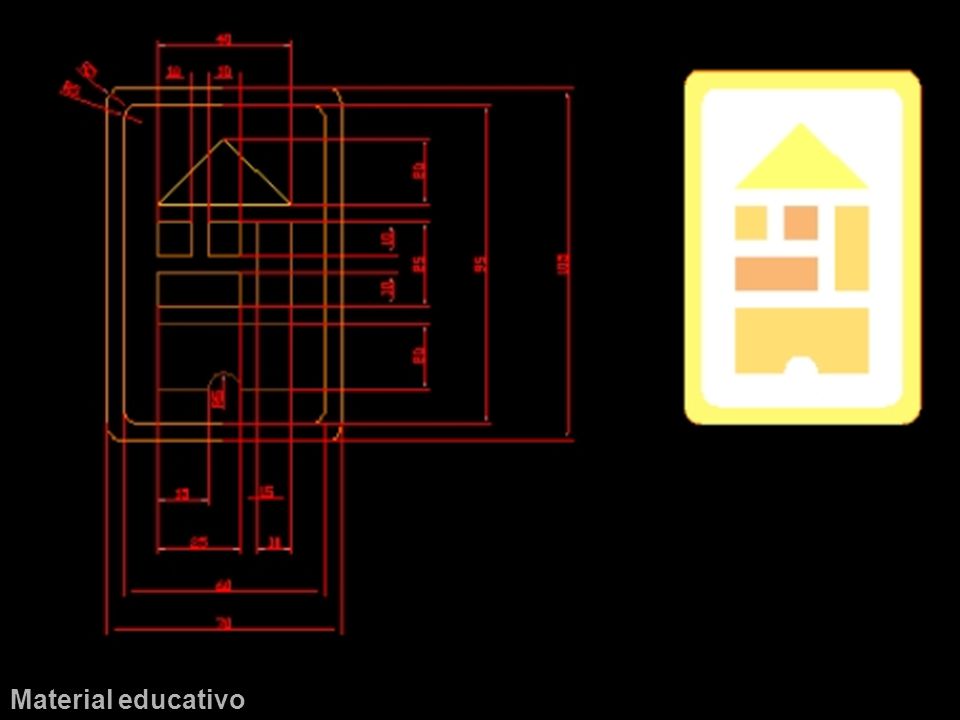

31 Material educativo

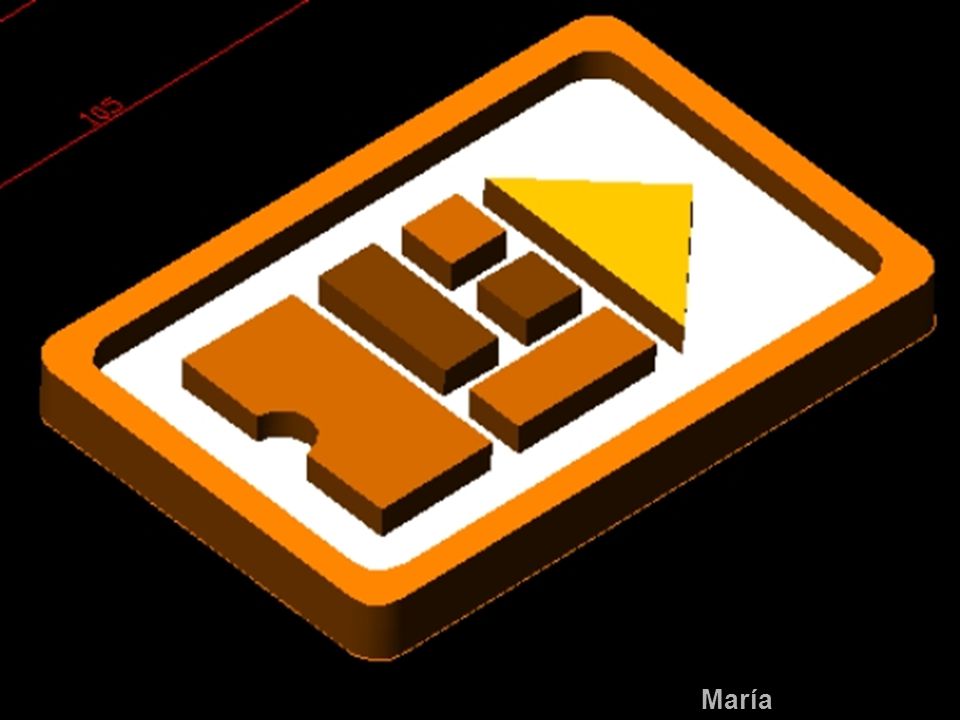

32 María
