1 SETP … localizador de personas NEXT Jorge Rodriguez

2 SETP “Extender el uso de redes de radio existente usando cualquier radio analógicas ( simplex / Repetidoras / Troncales ) y digitales….. …. agregando Datos digitales encima del canal de audio para proveer en tiempo real: ENTER Identificación del usuario Posicionamiento Soporte logístico a los usuarios

3 SETP Módulos electronicos dentro del Radio Tracker Parlante y micrófono diferencial Botones de PTT y SOS Batería recargable Li-ion 1800 mAh Cargador de batería y regulador de voltaje Receptor de GPS/Galileo y antena Microprocessor Memoria flash MODEM Interruptor opto-electrónico para cortar el parlante

4 SETP Transmision de Voz Datos (ID, Posición, velocidad, status, reportes and Alarmas) GPS/Galileo Posición del usuario usando satélites de GPS and Galileo (2014) ANALOGICASTRONCALESDIGITALMOBILES

5 SETP …que garantiza el mantenimiento, repuestos y soporte técnico de unidades presentes y futuras NEXT Uso de CUALQUIER RADIO EXISTENTE SIN MODIFICAR fija, Móvil o portable. Uso en modo simplex o con repetidoras. Operación con Radios Digitales (ICOM / Kenwood ) Operación con Radios Troncales MPT1327 Simple implementación, uso and mantenimiento. Totalmente desarrollado en nuestra compañía (hardware, y software)…

6 SETP Usuario ID (individual y grupo) geo-data para: Latitud /Longitud, Altura, Velocidad [Km/h] y Direccion Estado del usuario : Generación de alarma automática (cerca virtual, velocidad, puntos de inspección) generados en el usuario del micrófono Radio Tracker) NEXT Alarma de Emergencia (SOS) Puntos de inspección (reportes críticos y normal ) Nivel de batería Todo los datos transmitidos en el canal de radio están cifrados por compania.

7 SETP ID= 123 ? 250mSec ID = 123; Lat; Lon ; Status 150mSec Interrogación de la posición actual ID 123 Radio Repeater` Radio Tracker Centro de control ENTER

8 SETP Posición geográfica(Latitud/ Longitud/ Altura) Velocidad (Km/h) Alarmas (cercas virtuales, velocidad, puntos de inspeccion) Estados (De y Re-conexion de radio, SOS and otros eventos programables Datos en memoria por seis meses o mas: Datos guardados en memoria ENTER

9 SETP Corte del parlante cuando la unidad esta recibiendo datos Funcionalidades (Radios analógicas) Datos recibidos en la radio (no audibles en el micrófono) Solo Voz ( sin datos) Voz y datos (interrogation silenciosa) ENTER

10 SETP Detection de la desconexión de radio impidiendo que el usuario opere sin el Radio Tracker conectado Desconexión: ID, día/hora, Posición Reconexión Día/hora/ Posición DesconexiónReconexión Generacion de alarma cuando la unidad se desconecta y reconecta a la Radio El control central puede requerir los datos en memoria entre la Desconexión y Reconexión ENTER

11 SETP BOTON DE EMERGENCIA SOS Code ID LAT/LONG Emergencia S.O.S ID-Posicion cada 10 sec. (programable) Transmisión automática de SOS El Control Central recibe la señal de SOS y organiza la ayuda necesaria NEXT

12 SETP ID =123 Cercas virtual 1,2,3,4,5,6… Punto de inspeccion1,2,3…… Programación remota de las unidades ID 123 Estacion BaseRadio Tracker ID =123 Confirmación de la programación

13 SETP ID =123 23 dias atras 21:30 Hs ? 250mSec 2 Sec Interrogación de datos en memoria ID=123 17/02/06 21:30:25 LAT1 LON1 Status1 17/02/06 21:30:30 LAT2 LON2 Status2 17/02/06 21:30:35 LAT3 LON3 Status3 17/02/06 22:30:40 LAT123 LON123 Status123 17/02/06 22:30:45 LAT124 LON124 Status124 ID 123 Estación BaseRadio Tracker

14 SETP ID=123 17/02/06 21:30:25 LAT1 LON1 Status1 17/02/06 21:30:30 LAT2 LON2 Status2 17/02/06 21:30:35 LAT3 LON3 Status3 17/02/06 22:30:40 LAT123 LON123 Status123 17/02/06 22:30:45 LAT124 LON124 Status124 17/02/06 21:30:50 LAT1 LON1 Status1 17/02/06 21:30:55 LAT2 LON2 Status2 17/02/06 22:31:00 LAT123 LON123 Status123 17/02/06 22:31:05 LAT124 LON124 Status124 17/02/06 21:31:10 LAT1 LON1 Status1 17/02/06 21:31:15 LAT2 LON2 Status2 17/02/06 21:31:20 LAT3 LON3 Status3 17/02/06 22:31:25 LAT123 LON123 Status123 17/02/06 22:31:30 LAT124 LON124 Status124 17/02/06 21:31:35 LAT1 LON1 Status1 17/02/06 21:31:40 LAT2 LON2 Status2 17/02/06 21:31:45 LAT3 LON3 Status3 17/02/06 22:31:50 LAT123 LON123 Status123 17/02/06 22:31:55 LAT124 LON124 Status124 17/02/06 21:32:00 LAT1 LON1 Status1 17/02/06 21:32:05 LAT2 LON2 Status2 17/02/06 21:32:10 LAT3 LON3 Status3 17/02/06 22:32:15 LAT123 LON123 Status123 17/02/06 21:32:20 LAT2 LON2 Status2 17/02/06 21:32:25 LAT3 LON3 Status3 17/02/06 22:32:30 LAT123 LON123 Status123 Record cada 5 Sec Lectura fina Record cada 30 Sec Record cada 60 Sec Record cada 120 Sec Lectura de datos en memoria (con distintos periodos de tiempo) En este ejemplo la unidad grabo los datos cada 5 seg Siempre se transmiten seis records cada vez Es posible requerir periodos aun mas largos

15 SETP Interconexión con varios tipos y modelos de Radios NEXT

16 SETP Receptor de GPS/Glonass /Galileo (2014) de 60 canales Alta sensibilidad (-165 dBm) permitiendo localizar personas en lugares semi-obstruidos. Exactitud de posicionamiento (2 a 4 metros). Transmisión de la ultima posición real cuando el GPS esta totalmente obstruido. “Modo dormido” que permite tener hasta un 40% mas de duración de batería. Características tecnicas NEXT

17 SETP Interface con Radios comerciales Retirando la tapa plástica de la radio para conectar Radio Tracker ) NEXT

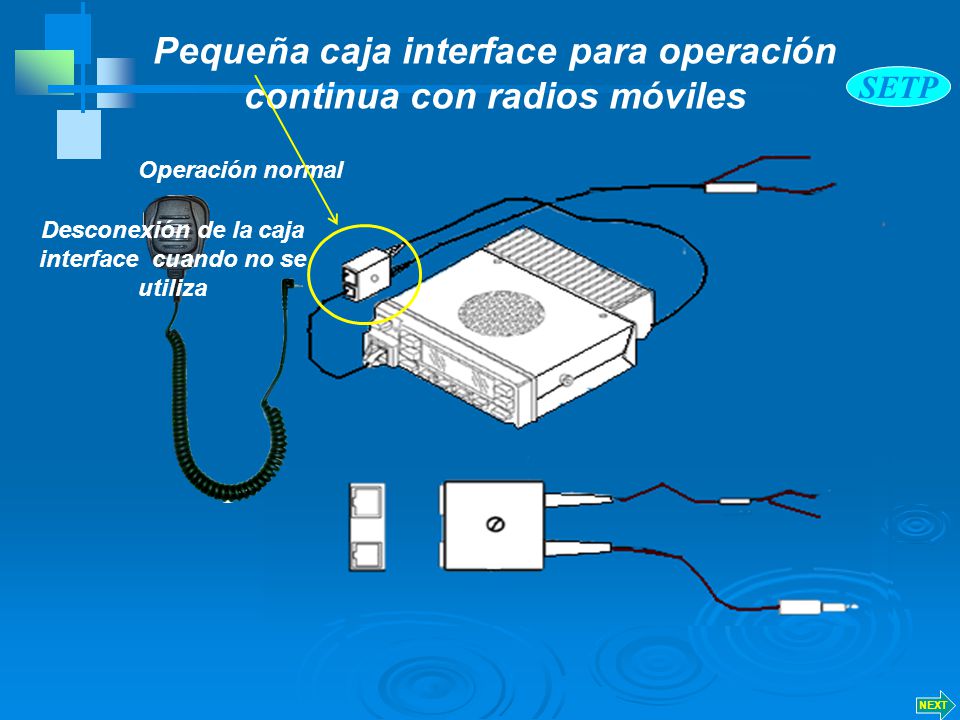

18 SETP Pequeña caja interface para operación continua con radios móviles Operación normal Desconexión de la caja interface cuando no se utiliza NEXT

19 SETP MIC Original de la radio Radio PC parlantes Parlantes Radio Tracker Base USB Cable Cable de audio Nuevo cable entre Radio y unidad Base Radio Tracker Software Conexión de radio Tracker con estación base Reconexión del MIC a la unidad Base

20 SETP Area de aplicaciones de Radio Tracker Compañías de seguridad (a pie o en vehículos) Aeropuertos (seguridad, operaciones) Municipalidades, Brigadas de bomberos, Taxis. Unidades de rescate, montanistas and expediciones Policia Unidades de comando militares y fuerzas especiales ENTER

21 SETP  Radio Tracker software para la estación Base se presenta por separado.

22 SETP Muchas gracias por su tiempo !!! Jorge Rodriguez 11 Sunrise Ave Pretoria (South Africa) Tel: +27 12 3461938 Cell: +27 0832629977 jorge@radiotracker.co.za www.radiotracker.co.za

23 SETP Radio tracker opcionales

24 SETP RADIO Radio Tracker Red de Radio GIS Reportes Digi-peater (en desarrollo) Extensión de la red
