Manual de Instalación Alarma con activación remota con activación de actuadores de candadeo.
Alarmas para Autos
2
Sensores de Puertas Posiciones 1 a la 5 Lado A Fusible 30A A batería
Puerta Delantera Chofer Puerta Delantera Copiloto & Traseras Cable Amarillo Cable Azul Cable Verde Cable Violeta Cable Negro Cable Rojo
3
Diagrama de Conexiones.
Posiciones 1 a la 2 Lado B Salida para encendido de Corneta. Salida para encendido de Luces: Apagador Luces (sw) Cable amarillo Cable amarillo Cable Café Cable Café A tensión batería
4
Diagrama de Conexiones.
Posiciones 5 a la 6 Lado B Salida para los actuadores de seguros en puertas. Cable Verde Cable azul Corte de energía. Cable Azul Cable café
5
CARALARM Actuadores (Aut-90)
Cableado desde actuadores a sistema es: Negro/Black = Azul/Blue; Blanco/White = Verde/Green
6
CARALARM Actuadores (Aut-90); Interacción con Vehículos GM
1. GM Diagrama eléctrico. Puerto para la activación remota.
7

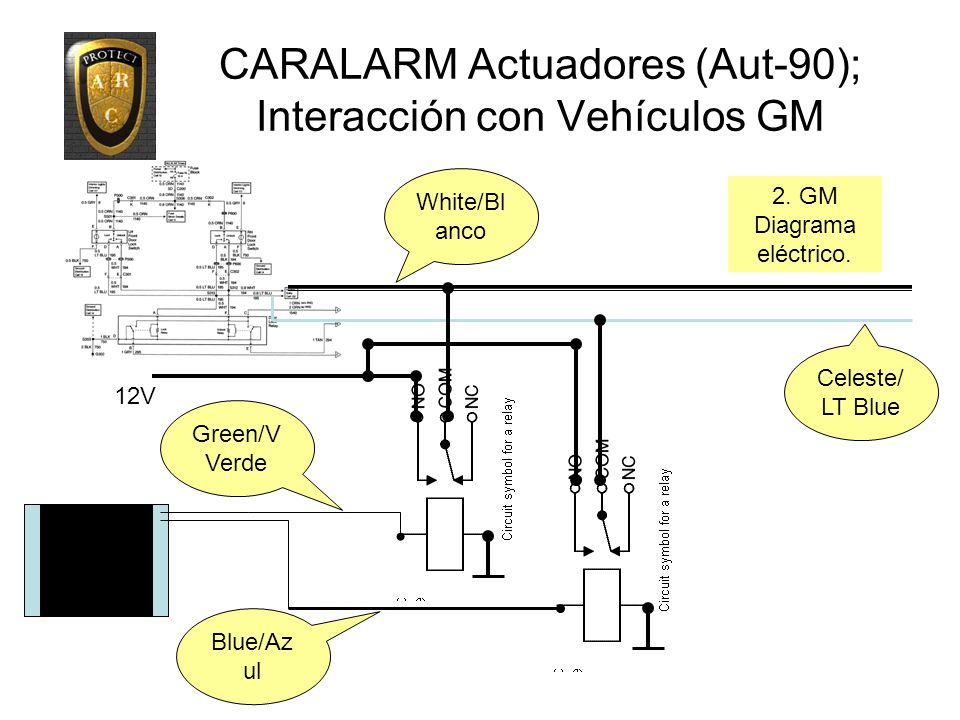

CARALARM Actuadores (Aut-90); Interacción con Vehículos GM
White/Blanco 2. GM Diagrama eléctrico. Celeste/LT Blue 12V Green/VVerde Blue/Azul
