1 Fuente de alimentación
Conrado Perea

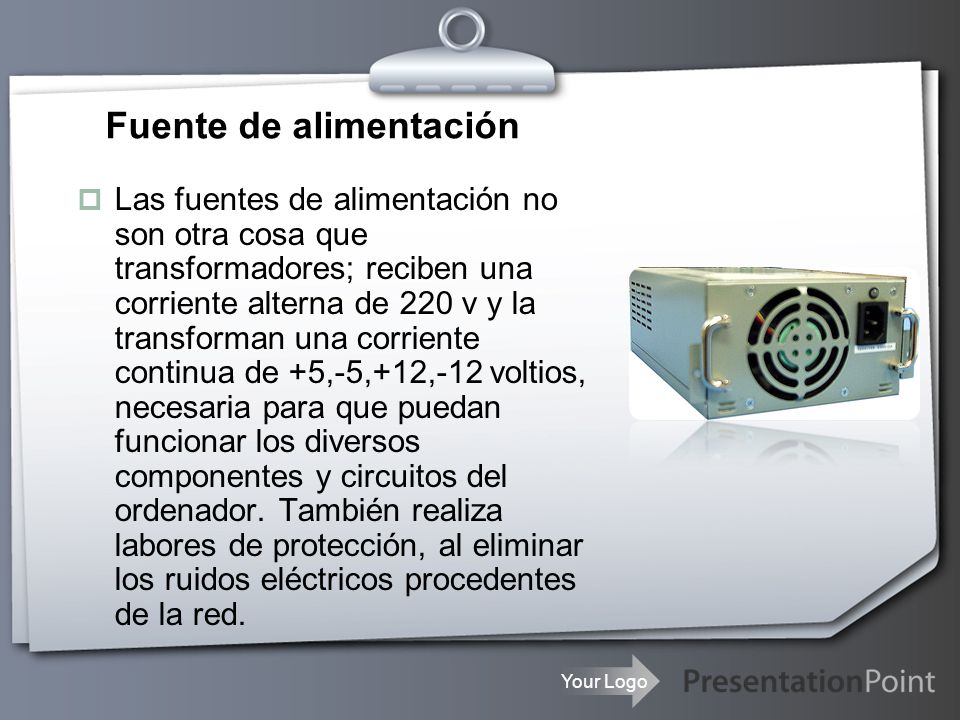

2 Fuente de alimentación
Las fuentes de alimentación no son otra cosa que transformadores; reciben una corriente alterna de 220 v y la transforman una corriente continua de +5,-5,+12,-12 voltios, necesaria para que puedan funcionar los diversos componentes y circuitos del ordenador. También realiza labores de protección, al eliminar los ruidos eléctricos procedentes de la red.

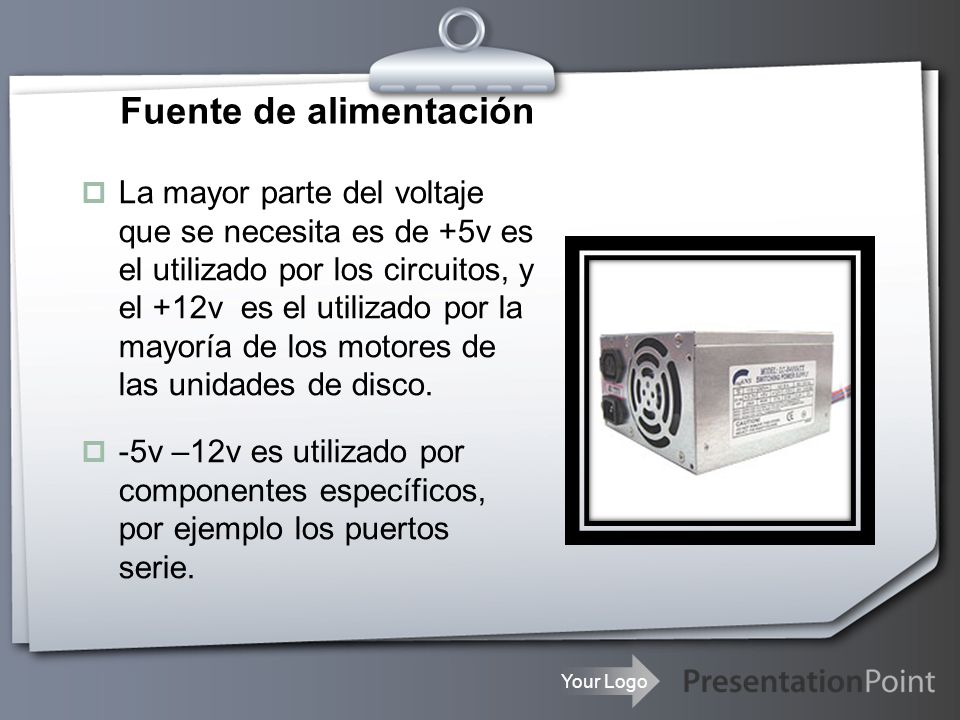

3 Fuente de alimentación
La mayor parte del voltaje que se necesita es de +5v es el utilizado por los circuitos, y el +12v es el utilizado por la mayoría de los motores de las unidades de disco. -5v –12v es utilizado por componentes específicos, por ejemplo los puertos serie.

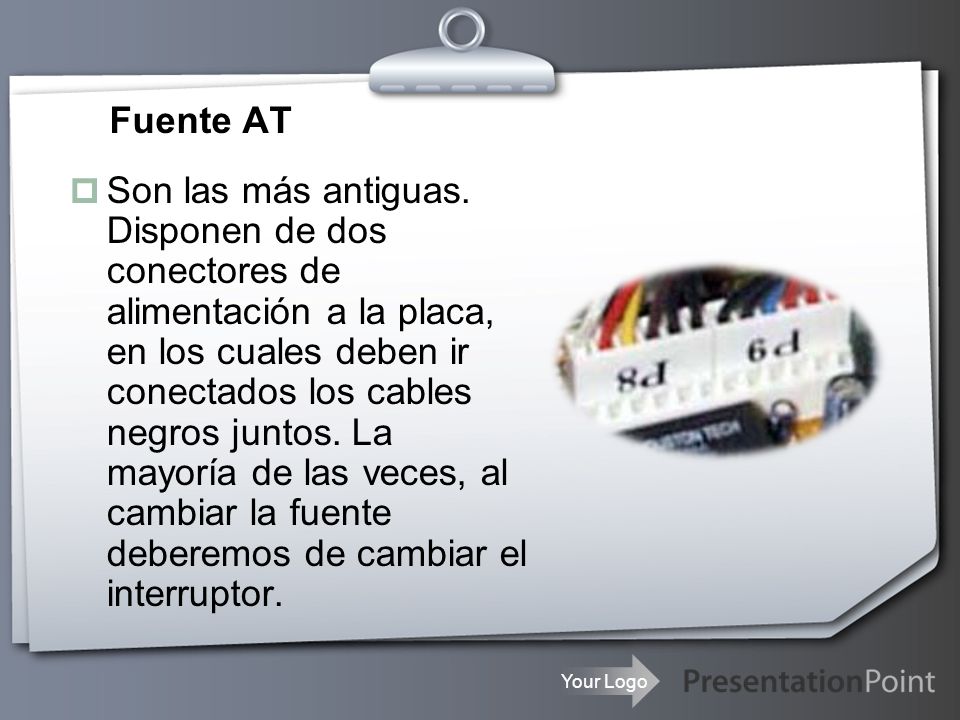

4 Fuente AT Son las más antiguas. Disponen de dos conectores de alimentación a la placa, en los cuales deben ir conectados los cables negros juntos. La mayoría de las veces, al cambiar la fuente deberemos de cambiar el interruptor.

5 Fuente ATX Es el formato que más vemos estos días. Es más fácil de conectar porque tiene una sola manera de entrar y es uno solo en lugar de dos como el ATX. Sólo se puede conectar en una posición.

6 1 Naranja 3,3v 2 3 Negro Masa 4 Rojo 5v 5 6 7 8 Gris 9 Violeta 10 amarillo 12v Conexión ATX

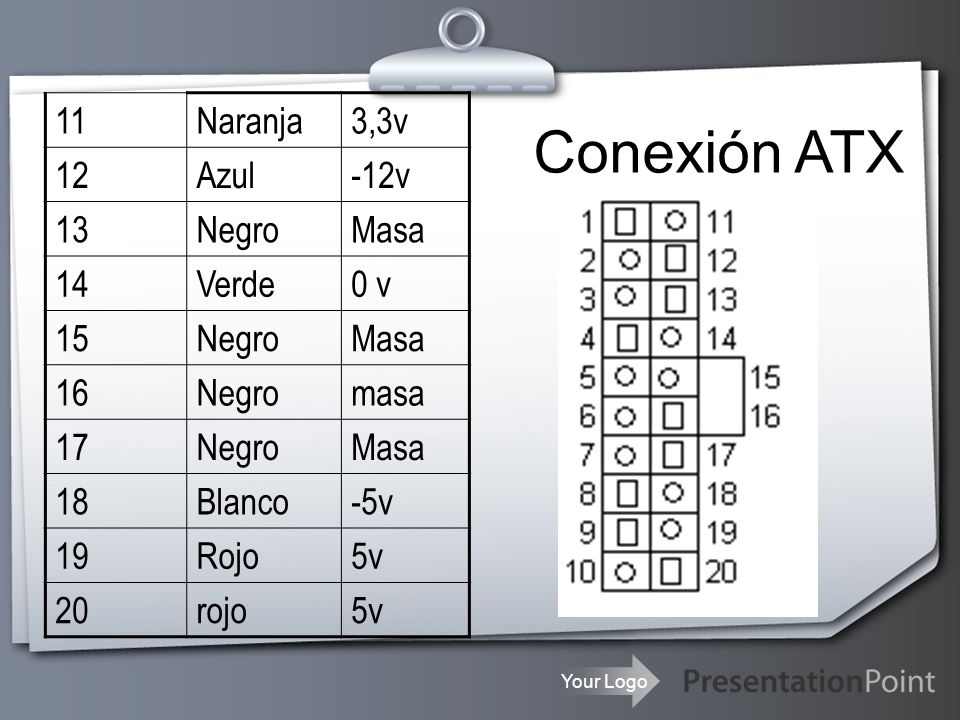

7 Conexión ATX 11 Naranja 3,3v 12 Azul -12v 13 Negro Masa 14 Verde 0 v
15 16 masa 17 18 Blanco -5v 19 Rojo 5v 20 rojo Conexión ATX

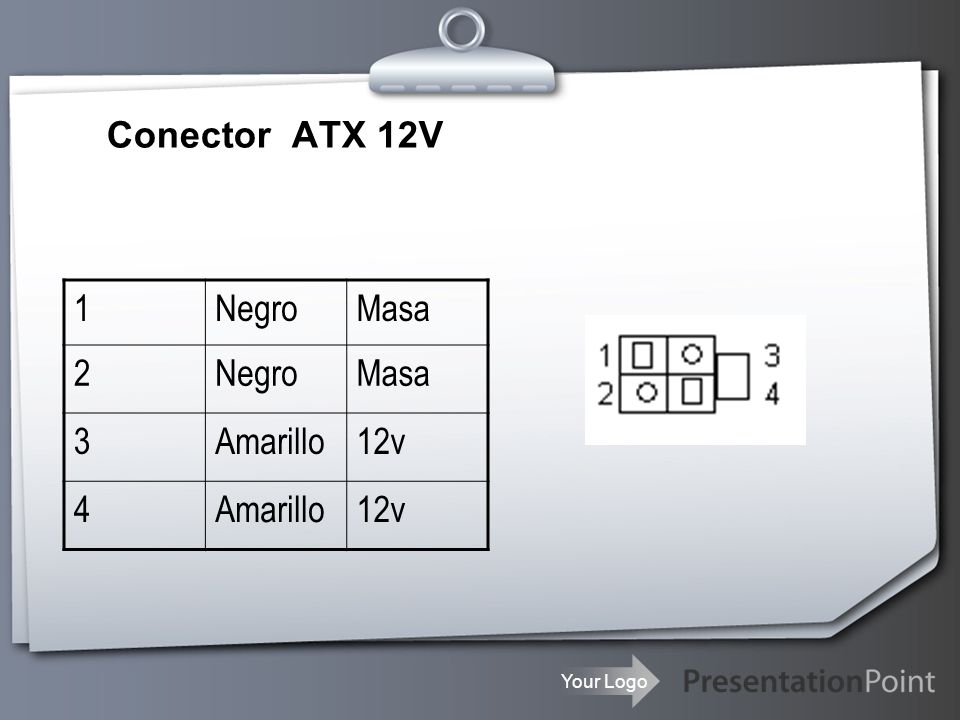

8 Conector ATX 12V 1 Negro Masa 2 3 Amarillo 12v 4

9 Conector de unidades 3 ½ Y 5 1/4
Amarillo +12v 2 Negro Masa 3 4 Rojo +5v

10 Curiosidades Para probar una fuente de alimentación sin tenerla que conectar a ninguna placa, lo único que deberemos de hacer es puentear con un cable la salida del cable verde con cualquiera de las salidas de los cables negros que están al lado.

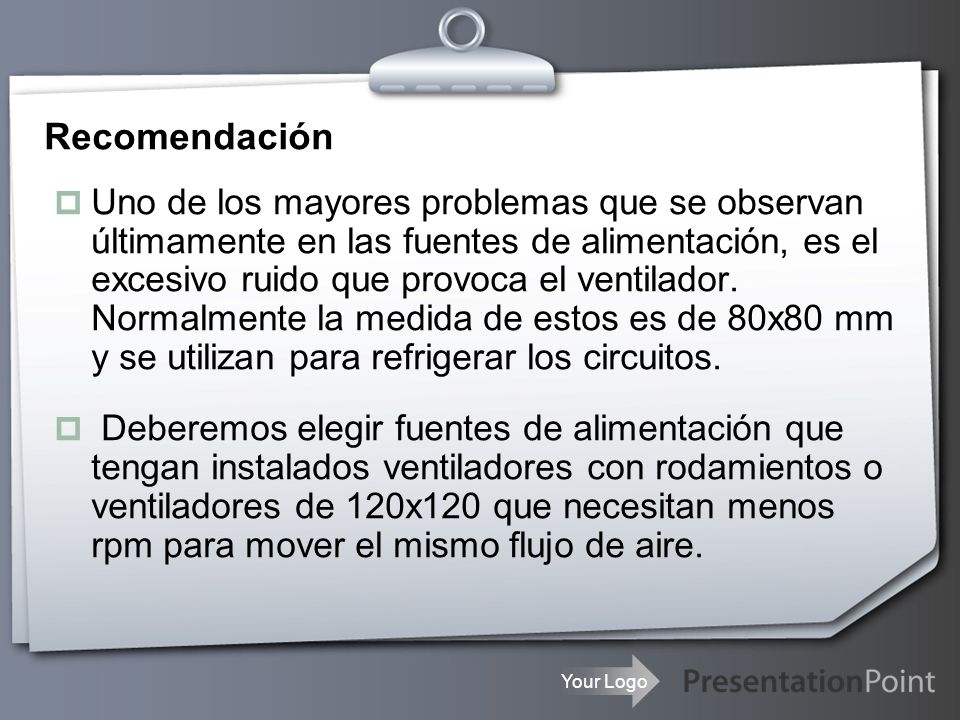

11 Recomendación Uno de los mayores problemas que se observan últimamente en las fuentes de alimentación, es el excesivo ruido que provoca el ventilador. Normalmente la medida de estos es de 80x80 mm y se utilizan para refrigerar los circuitos. Deberemos elegir fuentes de alimentación que tengan instalados ventiladores con rodamientos o ventiladores de 120x120 que necesitan menos rpm para mover el mismo flujo de aire.

12 Recomendación

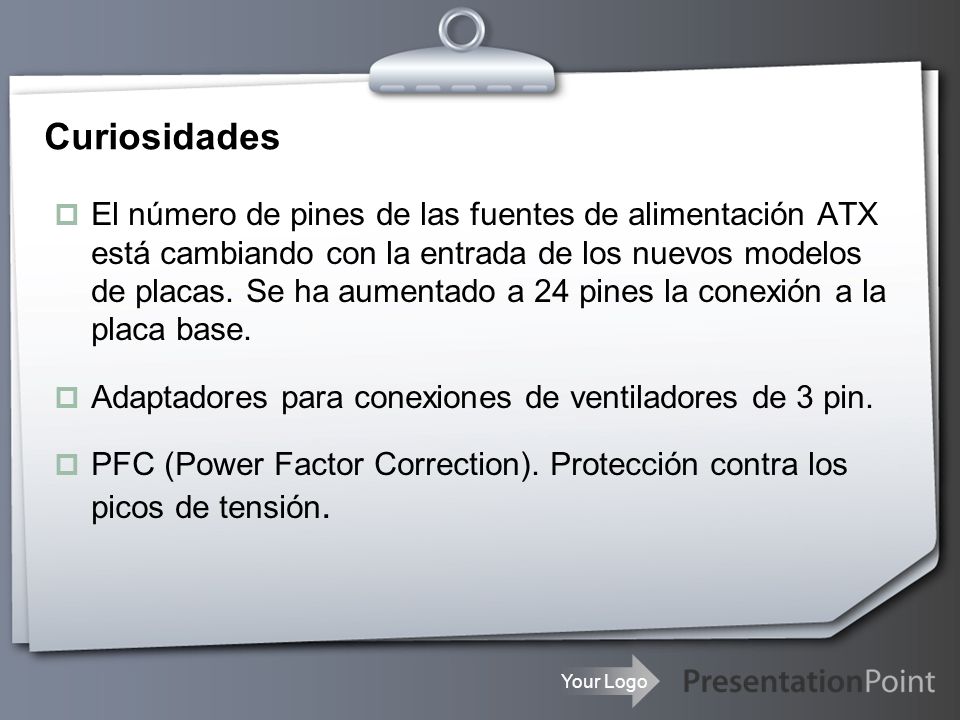

13 Curiosidades El número de pines de las fuentes de alimentación ATX está cambiando con la entrada de los nuevos modelos de placas. Se ha aumentado a 24 pines la conexión a la placa base. Adaptadores para conexiones de ventiladores de 3 pin. PFC (Power Factor Correction). Protección contra los picos de tensión.

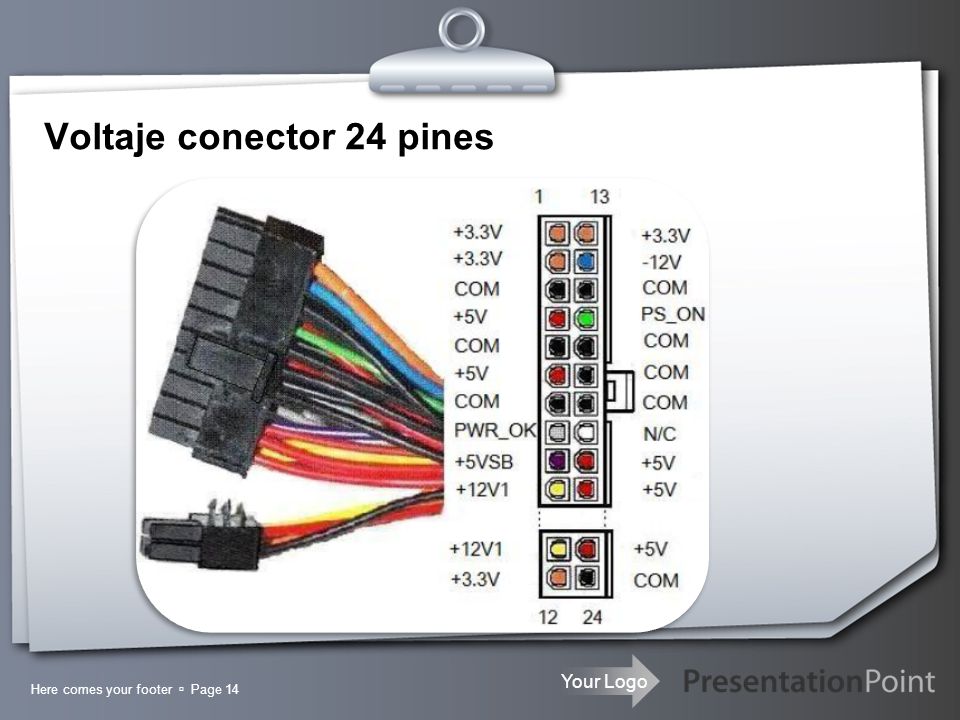

14 Voltaje conector 24 pines
Here comes your footer  Page 14

15 Adaptador 3 pines Here comes your footer  Page 15

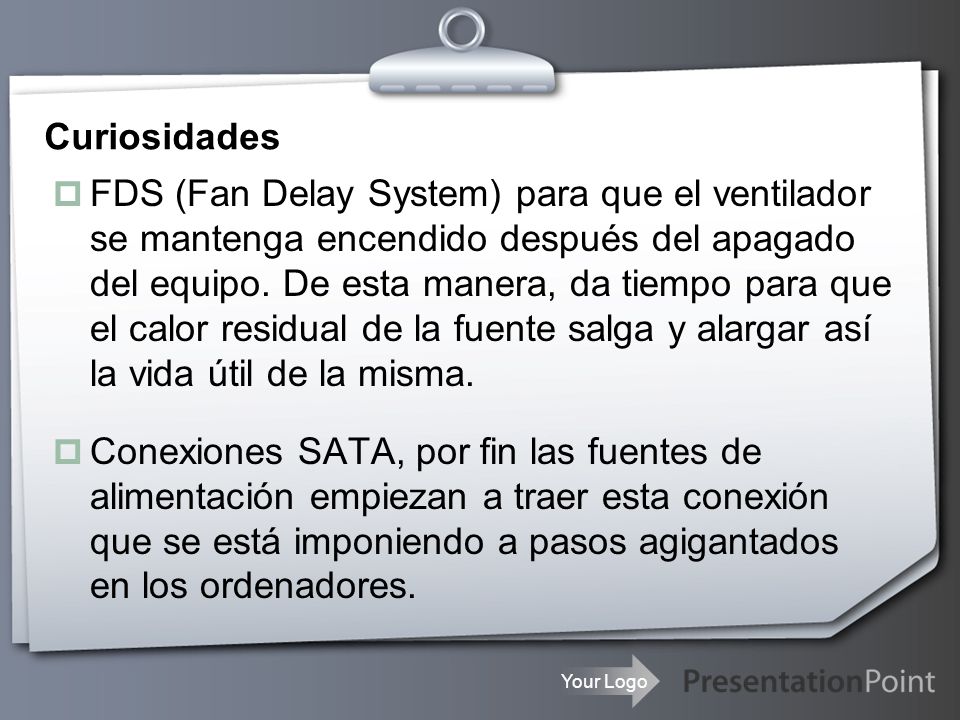

16 Curiosidades FDS (Fan Delay System) para que el ventilador se mantenga encendido después del apagado del equipo. De esta manera, da tiempo para que el calor residual de la fuente salga y alargar así la vida útil de la misma. Conexiones SATA, por fin las fuentes de alimentación empiezan a traer esta conexión que se está imponiendo a pasos agigantados en los ordenadores.

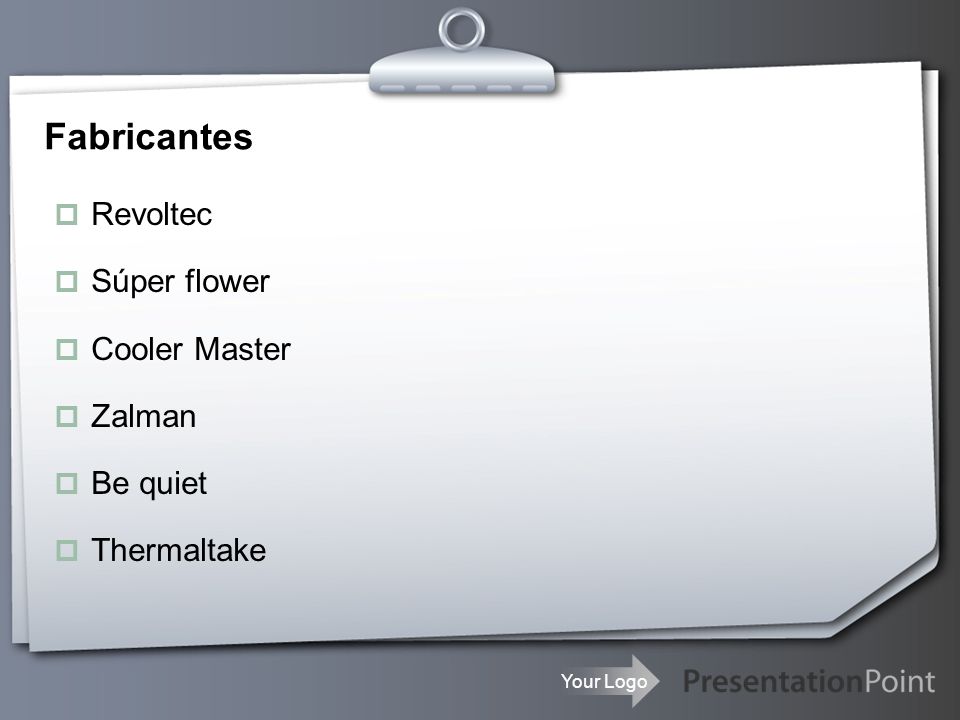

17 Fabricantes Revoltec Súper flower Cooler Master Zalman Be quiet
Thermaltake

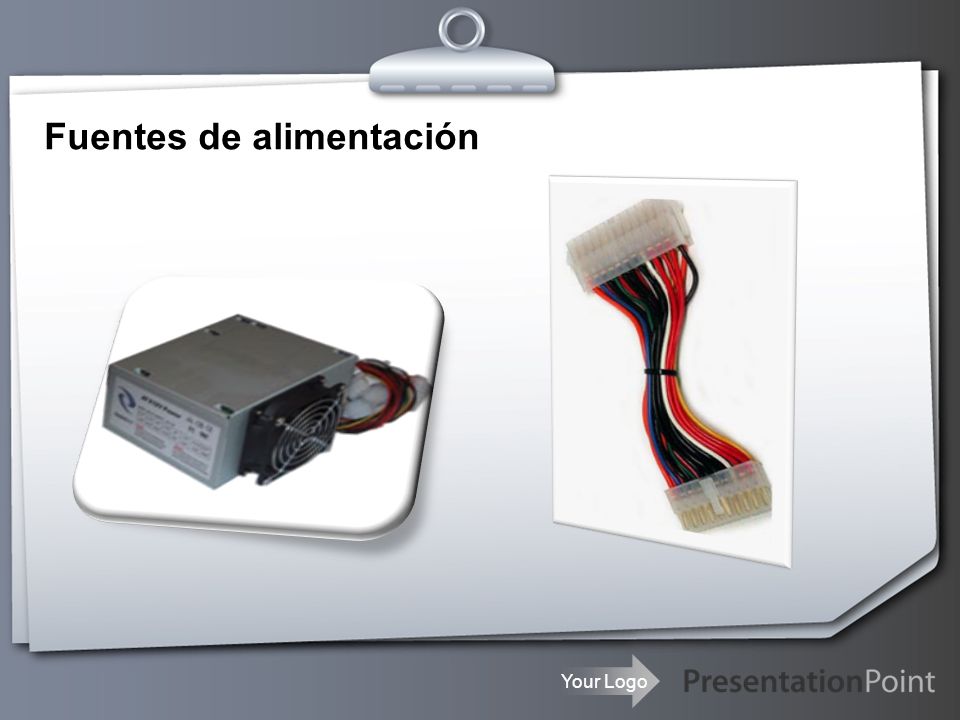

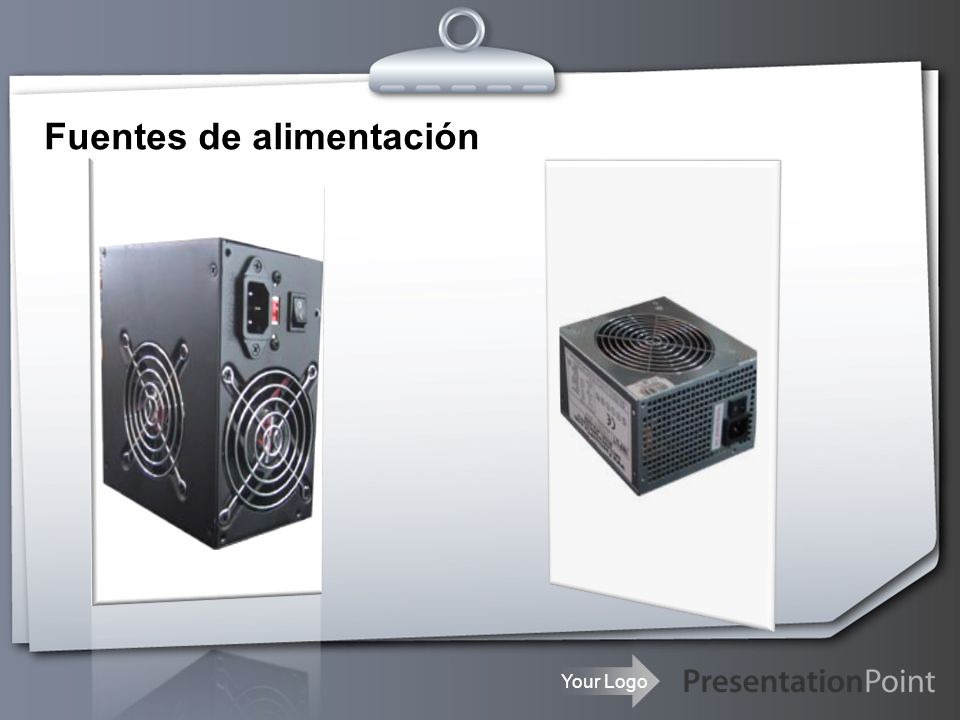

18 Fuentes de alimentación

19 Fuentes de alimentación

20 Fuentes de alimentación
