Ud. 2 Instalaciones de telefonía avanzadas

Presentación del tema: "Ud. 2 Instalaciones de telefonía avanzadas"— Transcripción de la presentación:

1 Ud. 2 Instalaciones de telefonía avanzadas
Índice del libro

2 Ud. 2 Instalaciones de telefonía avanzadas

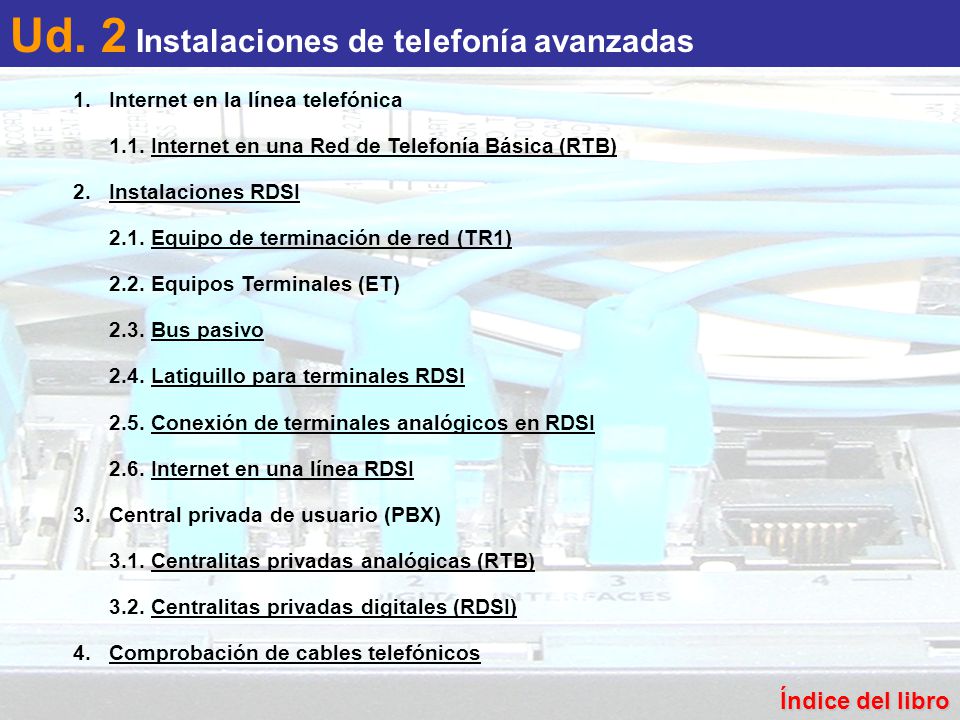

Internet en la línea telefónica 1.1. Internet en una Red de Telefonía Básica (RTB) Instalaciones RDSI 2.1. Equipo de terminación de red (TR1) 2.2. Equipos Terminales (ET) 2.3. Bus pasivo 2.4. Latiguillo para terminales RDSI 2.5. Conexión de terminales analógicos en RDSI 2.6. Internet en una línea RDSI 3. Central privada de usuario (PBX) 3.1. Centralitas privadas analógicas (RTB) 3.2. Centralitas privadas digitales (RDSI) 4. Comprobación de cables telefónicos Índice del libro

3 Ud. 2 Instalaciones de telefonía avanzadas

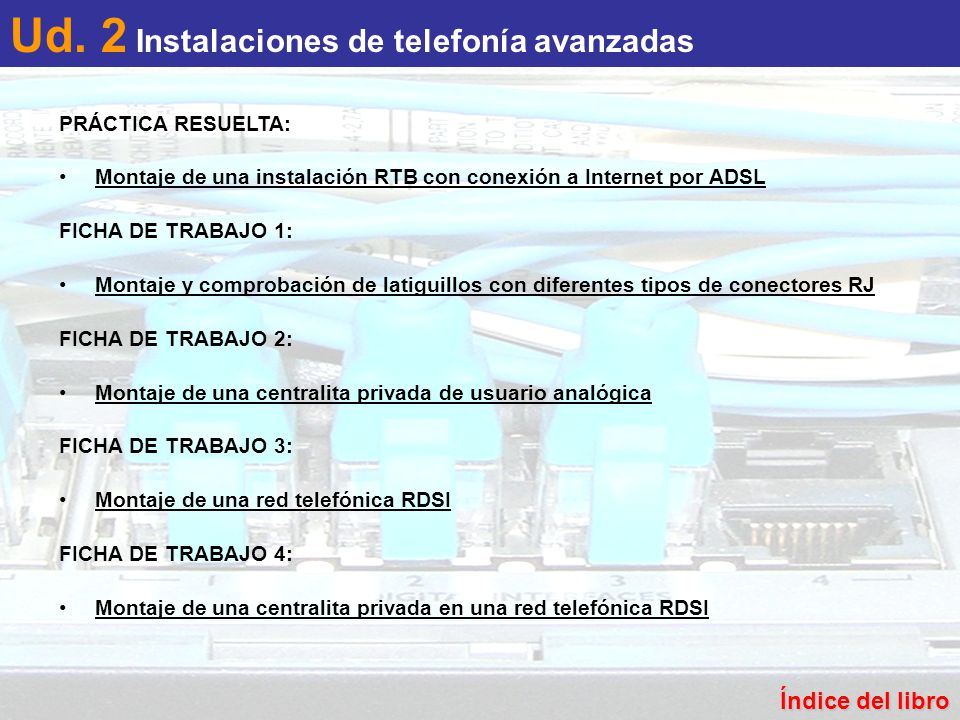

PRÁCTICA RESUELTA: Montaje de una instalación RTB con conexión a Internet por ADSL FICHA DE TRABAJO 1: Montaje y comprobación de latiguillos con diferentes tipos de conectores RJ FICHA DE TRABAJO 2: Montaje de una centralita privada de usuario analógica FICHA DE TRABAJO 3: Montaje de una red telefónica RDSI FICHA DE TRABAJO 4: Montaje de una centralita privada en una red telefónica RDSI Índice del libro

4 Ud.2 Internet en la línea telefónica

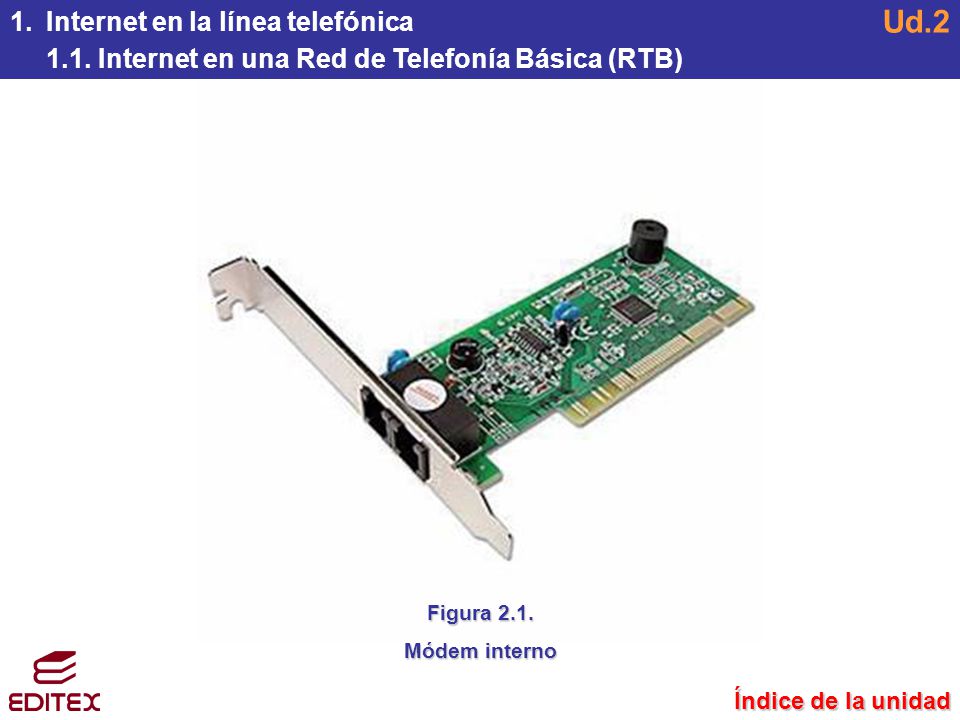

1.1. Internet en una Red de Telefonía Básica (RTB) Ud.2 Figura 2.1. Módem interno Índice de la unidad

5 Ud.2 Internet en la línea telefónica

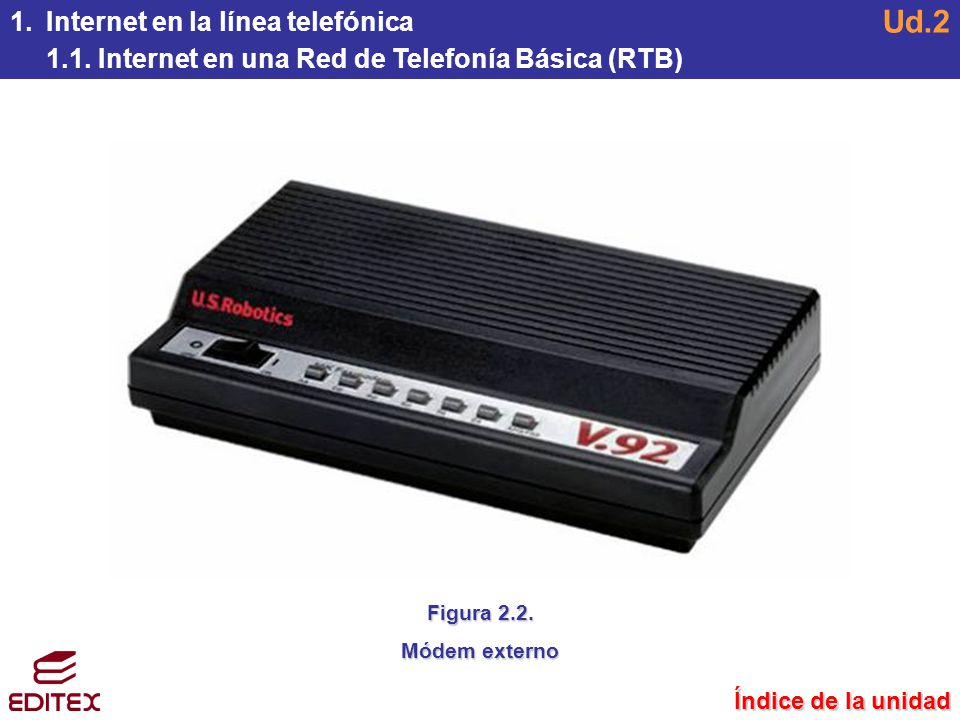

1.1. Internet en una Red de Telefonía Básica (RTB) Ud.2 Figura 2.2. Módem externo Índice de la unidad

6 Ud.2 Internet en la línea telefónica

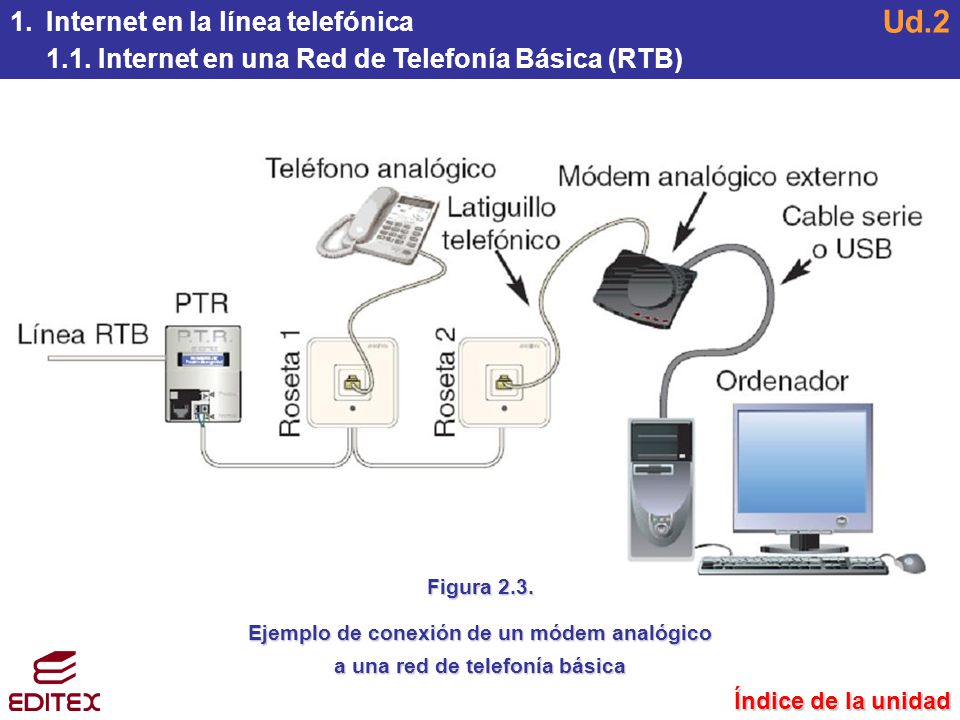

1.1. Internet en una Red de Telefonía Básica (RTB) Ud.2 Figura 2.3. Ejemplo de conexión de un módem analógico a una red de telefonía básica Índice de la unidad

7 Dos tipos de módems ADSL

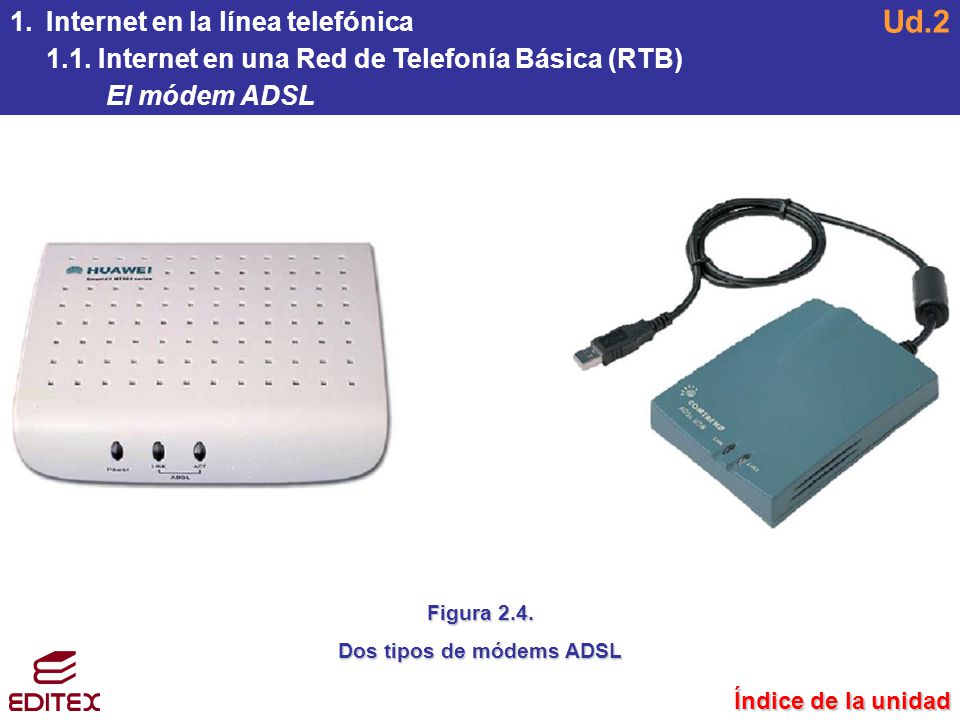

Internet en la línea telefónica 1.1. Internet en una Red de Telefonía Básica (RTB) El módem ADSL Ud.2 Figura 2.4. Dos tipos de módems ADSL Índice de la unidad

8 Ud.2 Internet en la línea telefónica

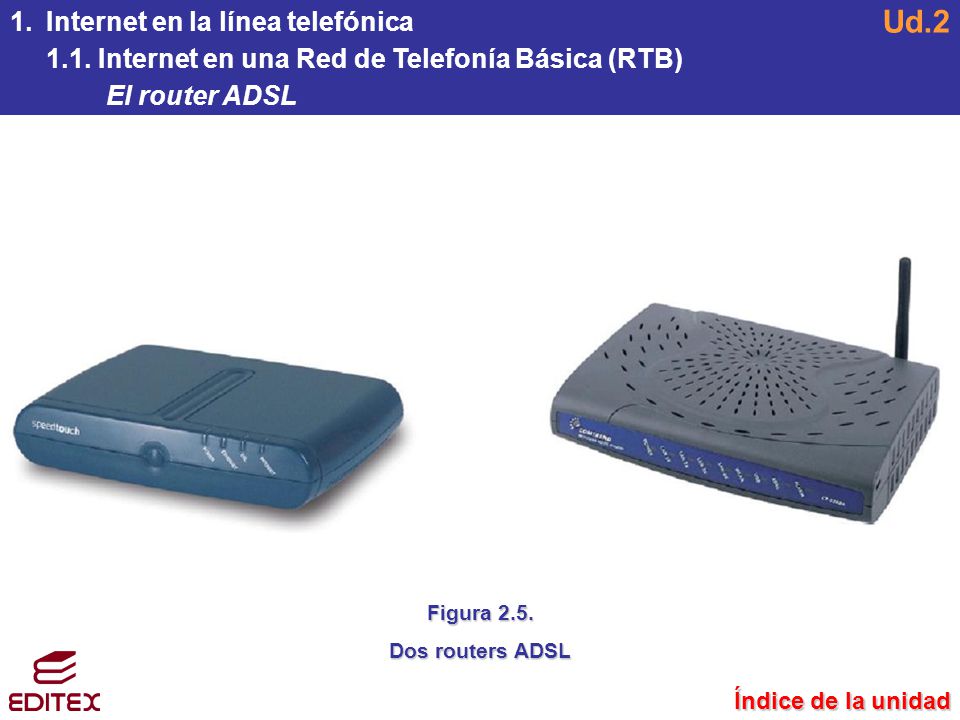

1.1. Internet en una Red de Telefonía Básica (RTB) El router ADSL Ud.2 Figura 2.5. Dos routers ADSL Índice de la unidad

9 Splitter para uso doméstico

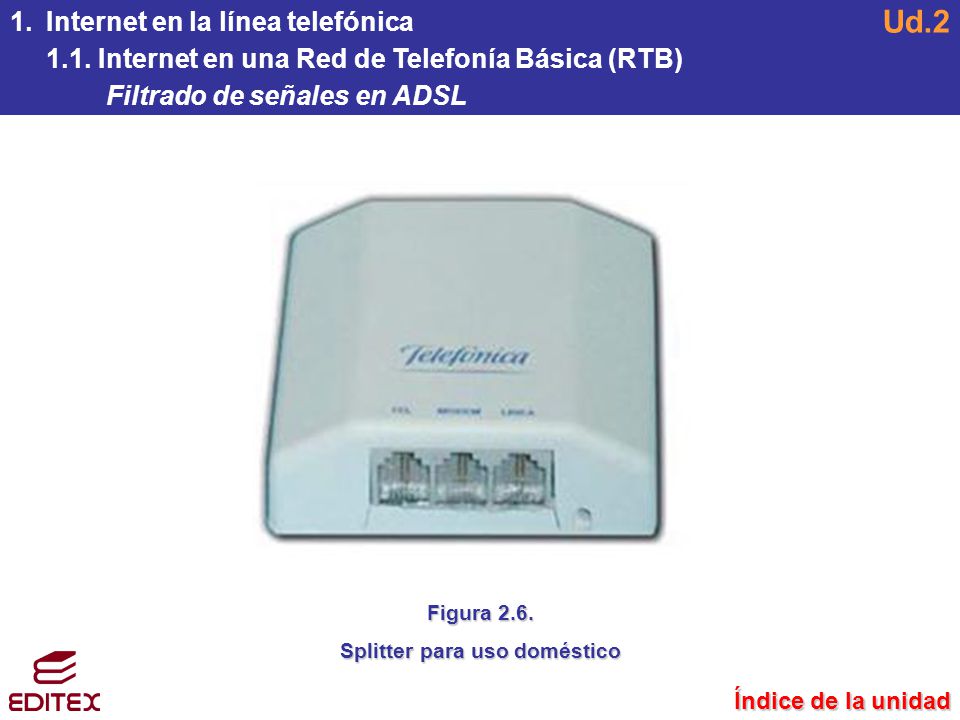

Internet en la línea telefónica 1.1. Internet en una Red de Telefonía Básica (RTB) Filtrado de señales en ADSL Ud.2 Figura 2.6. Splitter para uso doméstico Índice de la unidad

10 Conexión de un splitter en un línea ADSL

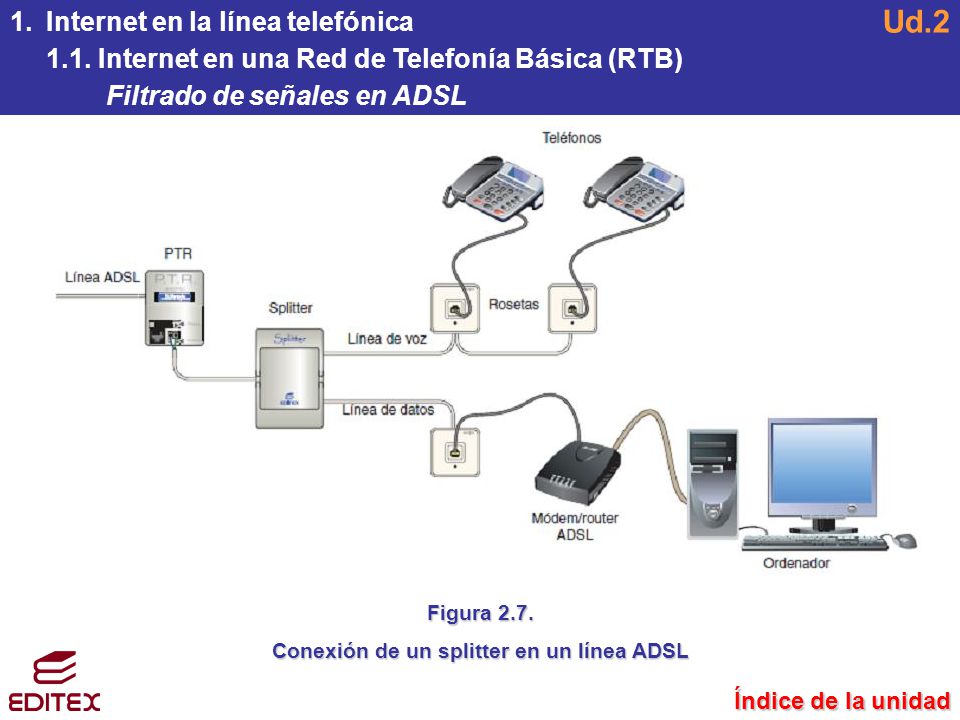

Internet en la línea telefónica 1.1. Internet en una Red de Telefonía Básica (RTB) Filtrado de señales en ADSL Ud.2 Figura 2.7. Conexión de un splitter en un línea ADSL Índice de la unidad

11 Ud.2 Internet en la línea telefónica

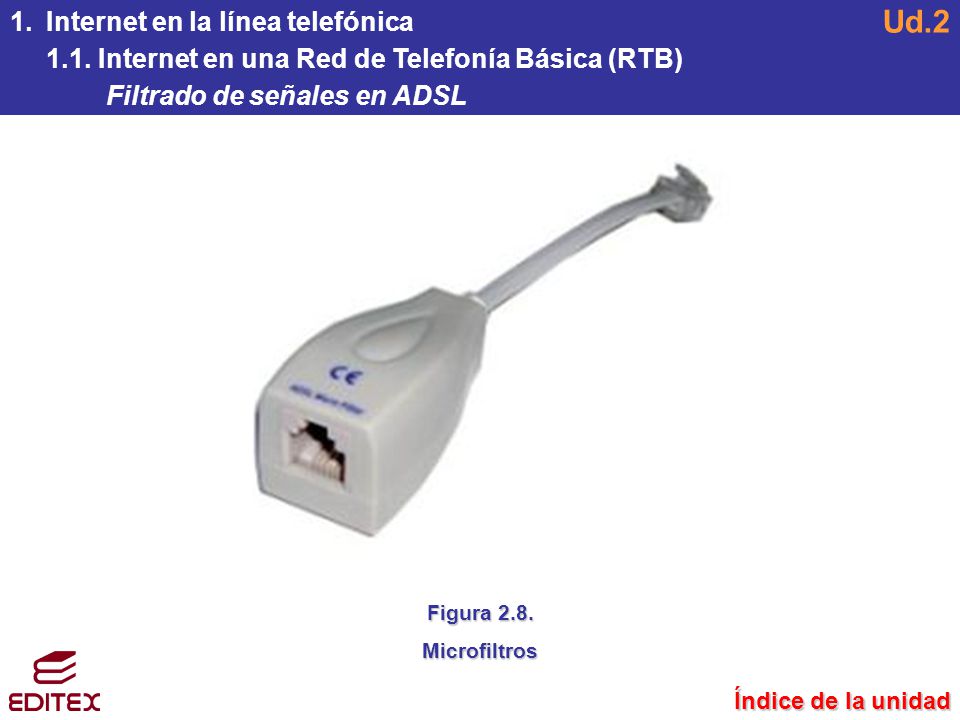

1.1. Internet en una Red de Telefonía Básica (RTB) Filtrado de señales en ADSL Ud.2 Figura 2.8. Microfiltros Índice de la unidad

12 Instalación básica RDSI

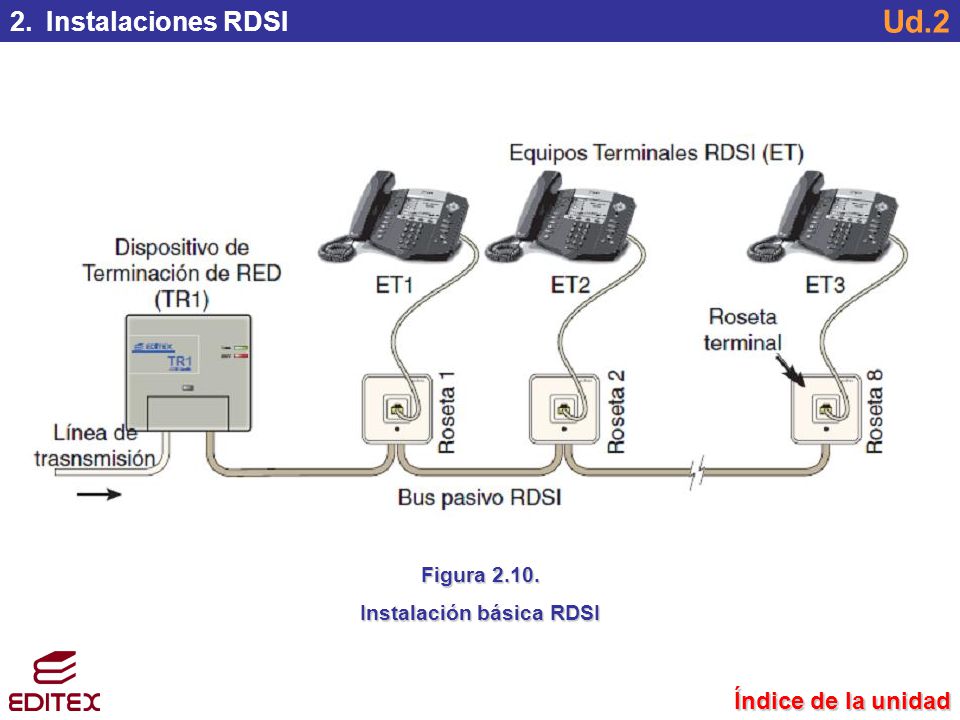

2. Instalaciones RDSI Ud.2 Figura 2.10. Instalación básica RDSI Índice de la unidad

13 Equipo de terminación de red (TR1)

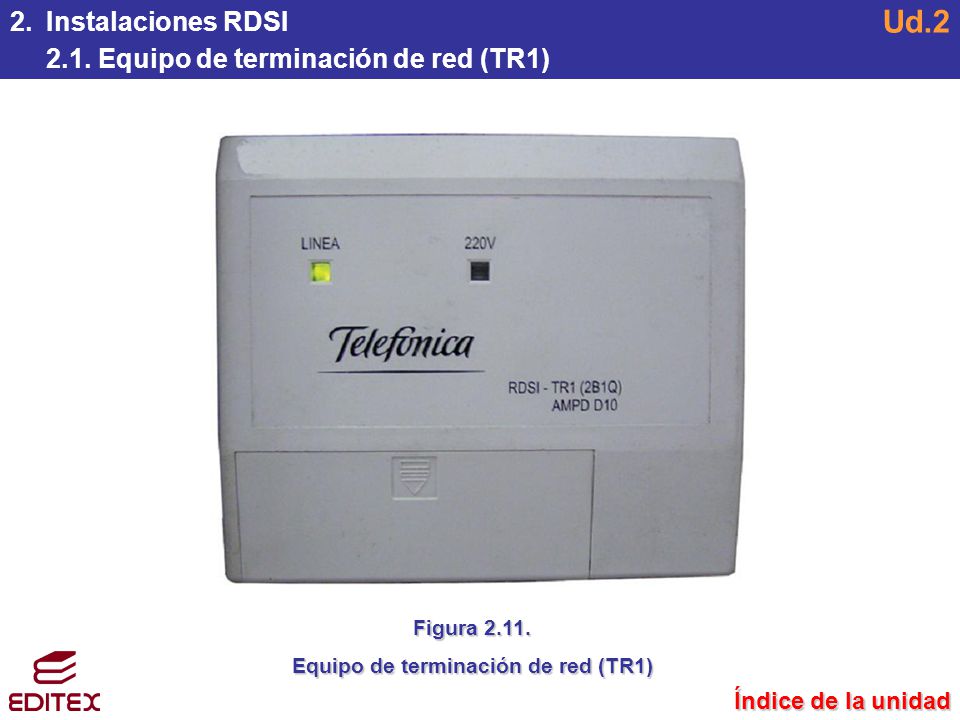

Instalaciones RDSI 2.1. Equipo de terminación de red (TR1) Ud.2 Figura 2.11. Equipo de terminación de red (TR1) Índice de la unidad

14 Ud.2 Instalaciones RDSI 2.3. Bus pasivo Índice de la unidad
El código de colores para una resistencia de carbón de 100 ohmios es: Marrón-Negro-Marrón-Oro Figura 2.12. Índice de la unidad

15 Cableado del bus pasivo (montaje corto en línea)
Instalaciones RDSI 2.3. Bus pasivo Bus pasivo corto (en línea) Ud.2 Figura 2.13. Cableado del bus pasivo (montaje corto en línea) Índice de la unidad

16 Cableado del bus pasivo (montaje corto en punto intermedio)
Instalaciones RDSI 2.3. Bus pasivo Bus pasivo corto en punto intermedio Ud.2 Figura 2.14. Cableado del bus pasivo (montaje corto en punto intermedio) Índice de la unidad

17 Ud.2 Instalaciones RDSI 2.3. Bus pasivo

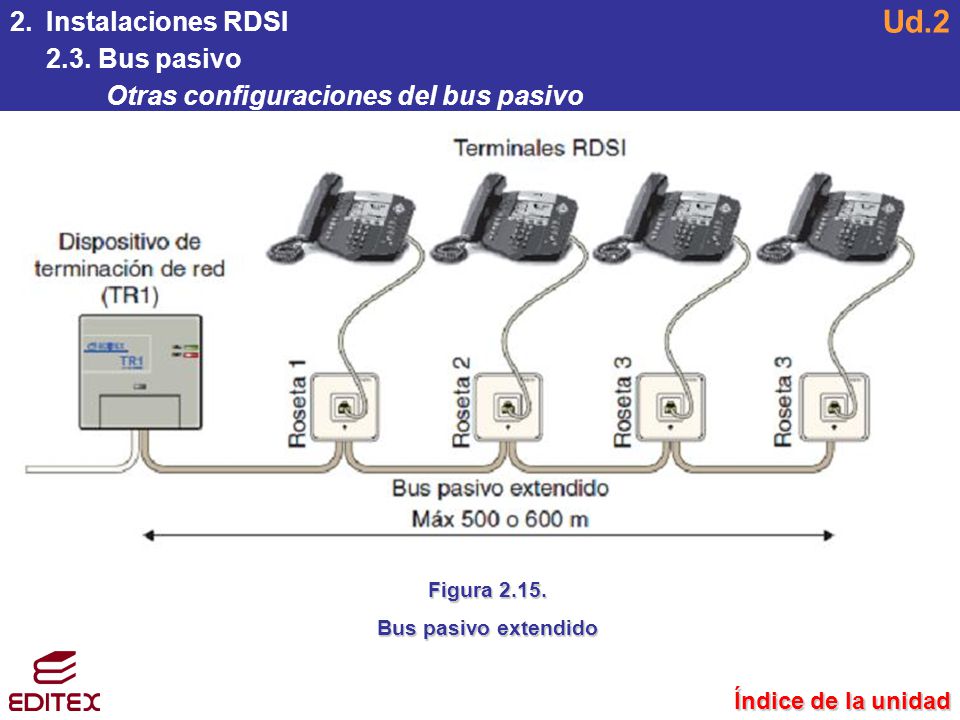

Otras configuraciones del bus pasivo Ud.2 Figura 2.15. Bus pasivo extendido Índice de la unidad

18 Detalle de una roseta RJ-45 de conexión rápida sin herramientas.

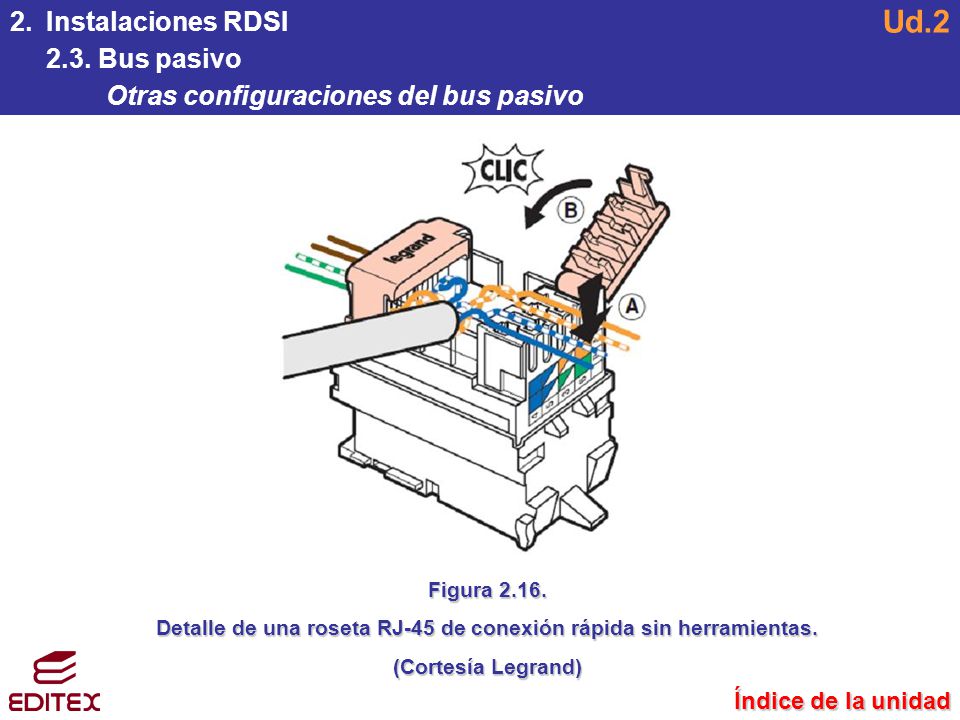

Instalaciones RDSI 2.3. Bus pasivo Otras configuraciones del bus pasivo Ud.2 Figura 2.16. Detalle de una roseta RJ-45 de conexión rápida sin herramientas. (Cortesía Legrand) Índice de la unidad

19 Ud.2 Instalaciones RDSI 2.3. Bus pasivo

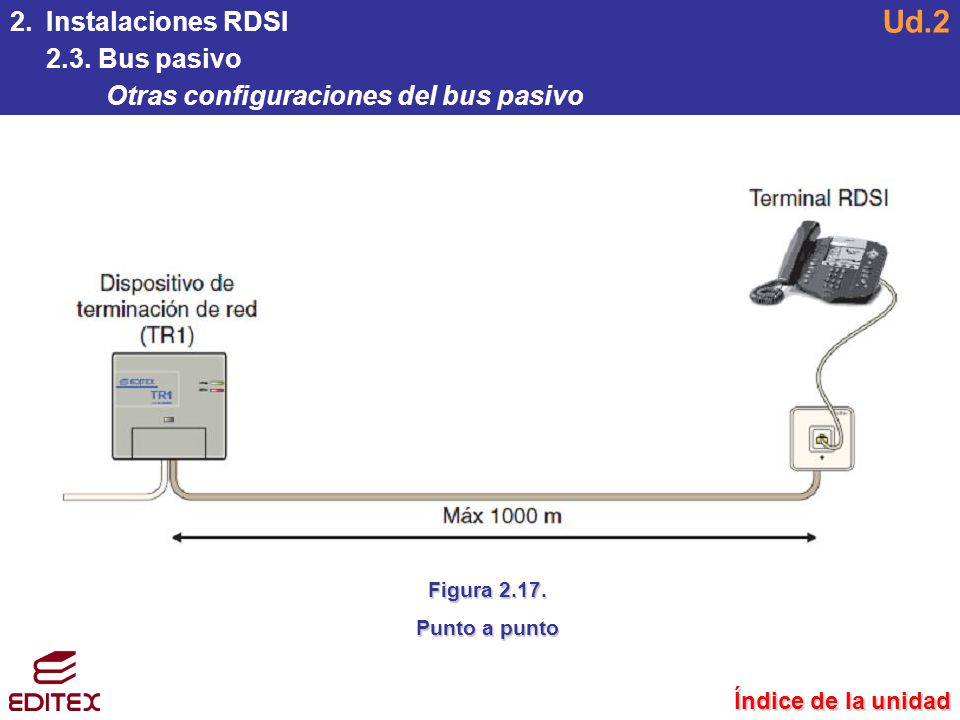

Otras configuraciones del bus pasivo Ud.2 Figura 2.17. Punto a punto Índice de la unidad

20 Contactos de los conectores RJ-45 usados por el bus pasivo del RDSI
Instalaciones RDSI 2.4. Latiguillo para terminales RDSI Ud.2 Figura 2.18. Contactos de los conectores RJ-45 usados por el bus pasivo del RDSI Índice de la unidad

21 Conexión de un AT en línea RDSI

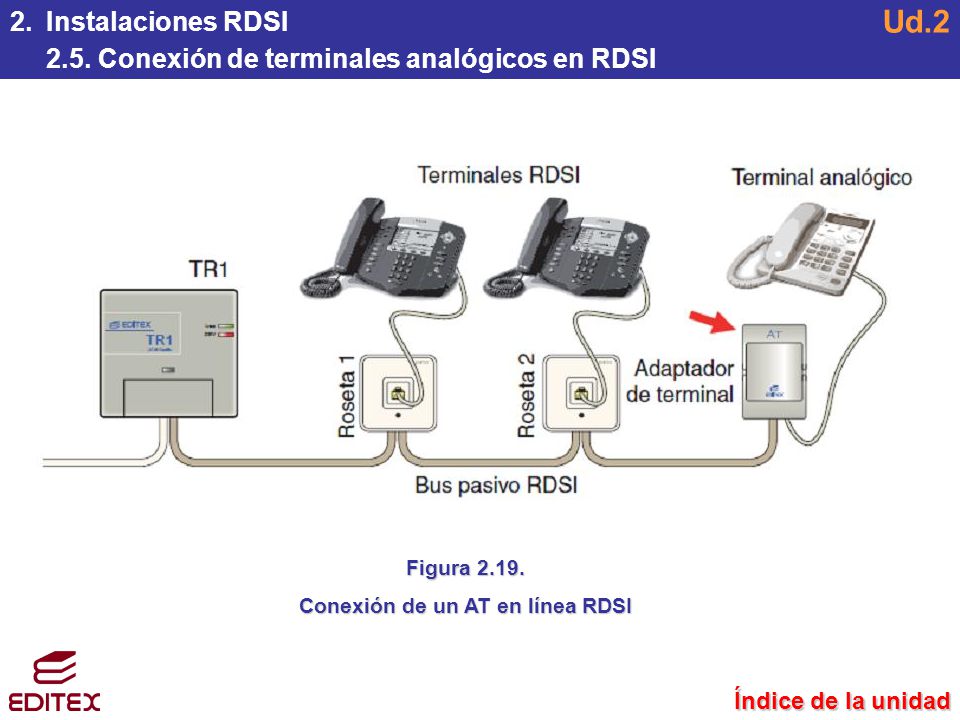

Instalaciones RDSI 2.5. Conexión de terminales analógicos en RDSI Ud.2 Figura 2.19. Conexión de un AT en línea RDSI Índice de la unidad

22 Adaptador de Terminal (AT) y splitter ADSL en una instalación RDSI
Instalaciones RDSI 2.6. Internet en una línea RDSI Ud.2 Figura 2.20. Adaptador de Terminal (AT) y splitter ADSL en una instalación RDSI Índice de la unidad

23 Uso de ADSL en una instalación RDSI

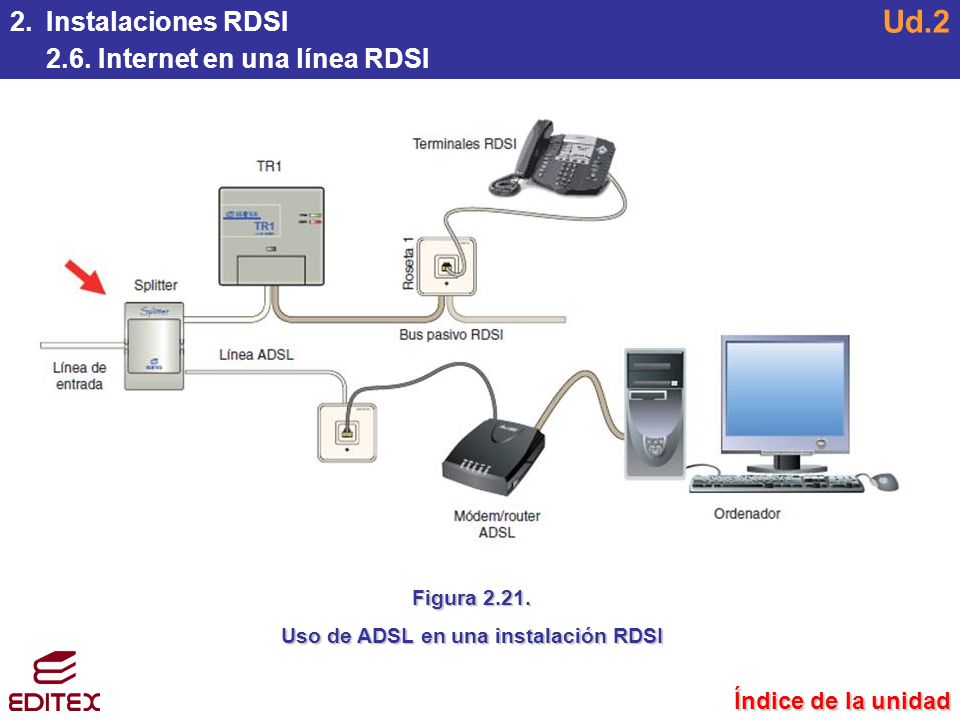

Instalaciones RDSI 2.6. Internet en una línea RDSI Ud.2 Figura 2.21. Uso de ADSL en una instalación RDSI Índice de la unidad

24 Ejemplo de conexión de una centralita analógica

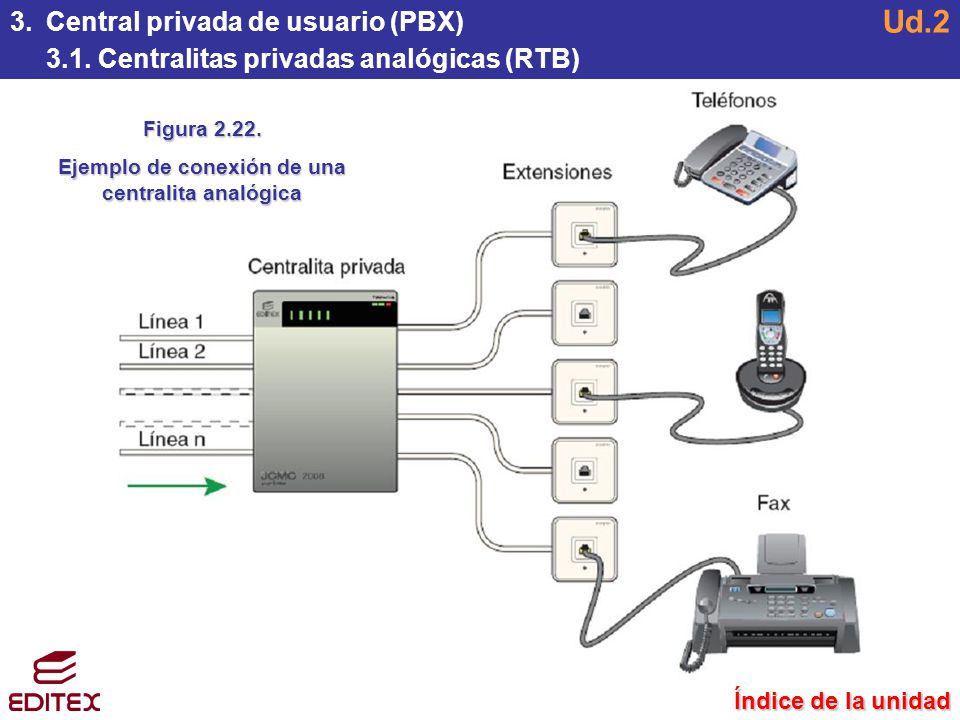

3. Central privada de usuario (PBX) 3.1. Centralitas privadas analógicas (RTB) Ud.2 Figura 2.22. Ejemplo de conexión de una centralita analógica Índice de la unidad

25 Centralita privada analógica

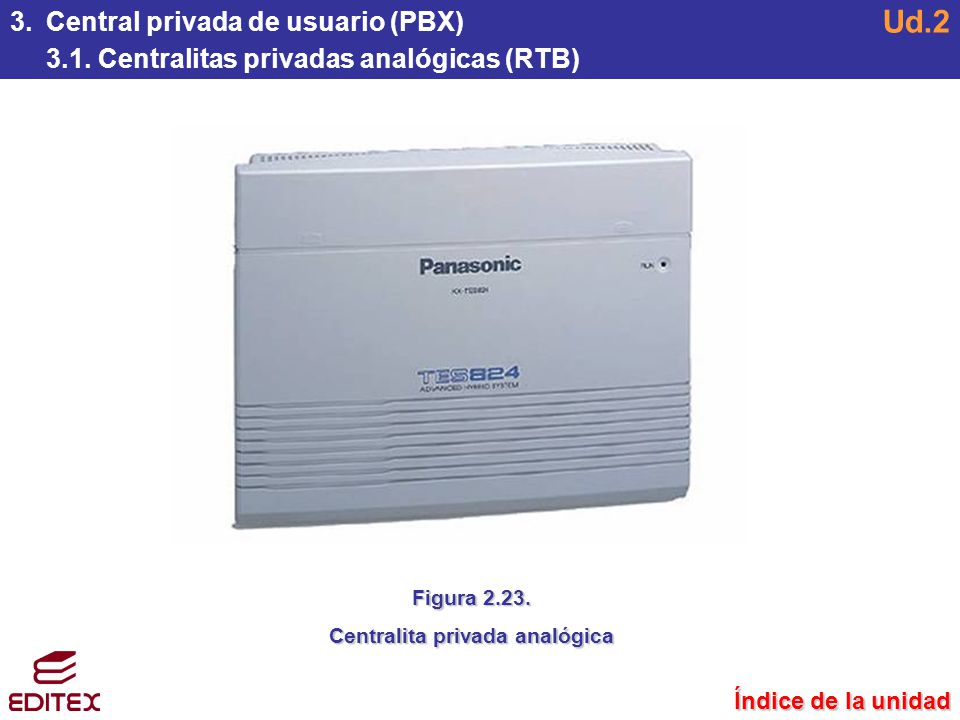

3. Central privada de usuario (PBX) 3.1. Centralitas privadas analógicas (RTB) Ud.2 Figura 2.23. Centralita privada analógica Índice de la unidad

26 Centralita privada digital

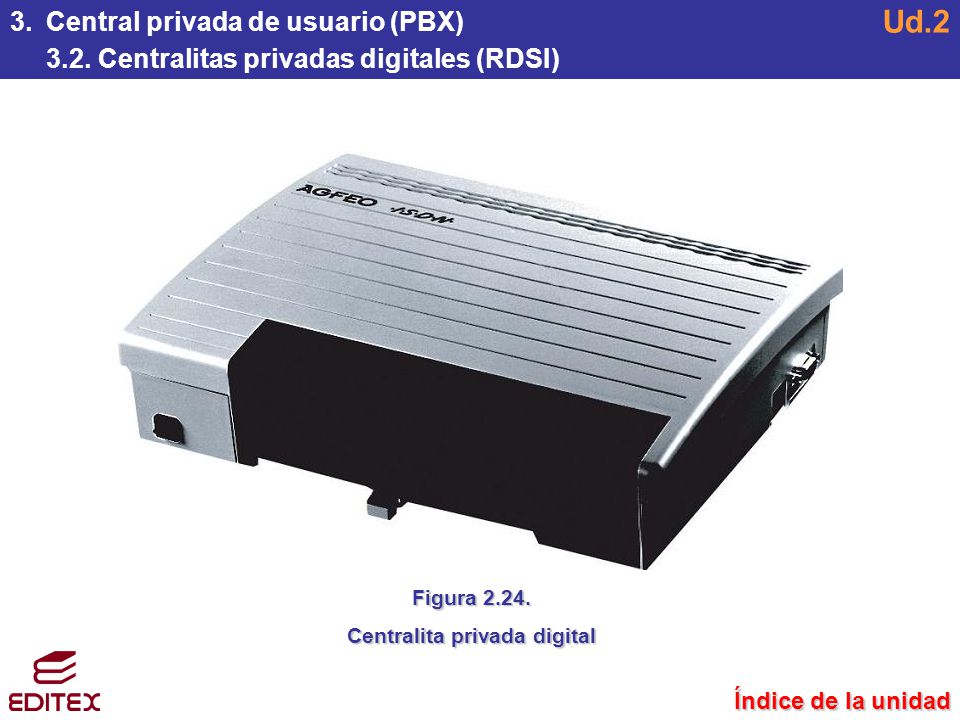

3. Central privada de usuario (PBX) 3.2. Centralitas privadas digitales (RDSI) Ud.2 Figura 2.24. Centralita privada digital Índice de la unidad

27 Conexión de una centralita telefónica digital

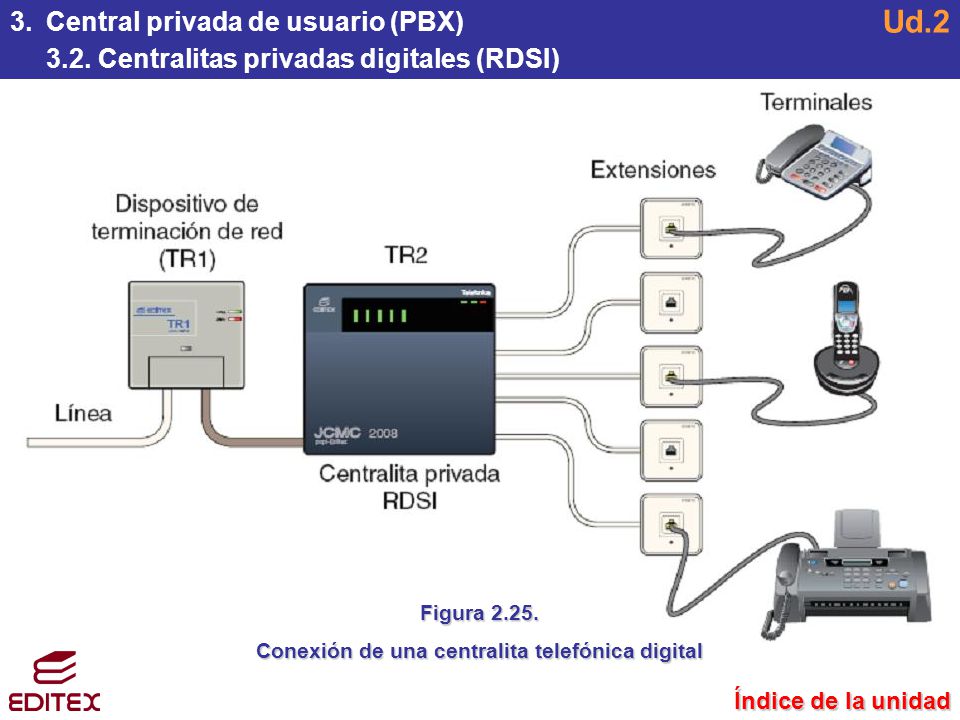

3. Central privada de usuario (PBX) 3.2. Centralitas privadas digitales (RDSI) Ud.2 Figura 2.25. Conexión de una centralita telefónica digital Índice de la unidad

28 Terminal de operadora de una centralita privada digital

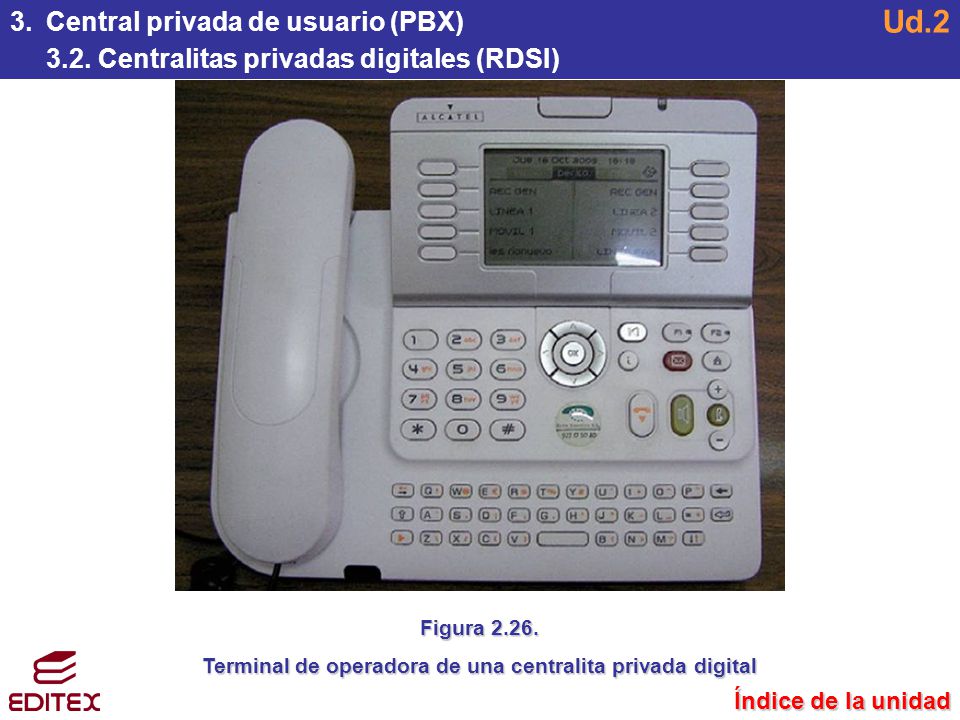

3. Central privada de usuario (PBX) 3.2. Centralitas privadas digitales (RDSI) Ud.2 Figura 2.26. Terminal de operadora de una centralita privada digital Índice de la unidad

29 Conexión de dispositivos de programación para centralita digital

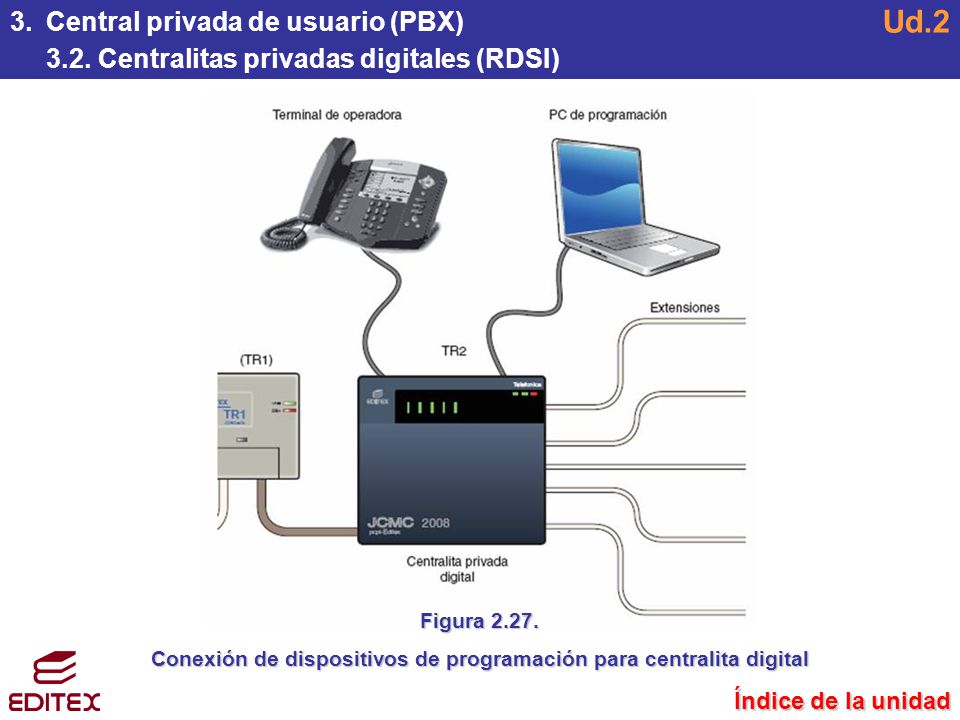

3. Central privada de usuario (PBX) 3.2. Centralitas privadas digitales (RDSI) Ud.2 Figura 2.27. Conexión de dispositivos de programación para centralita digital Índice de la unidad

30 Comprobador de cables de red

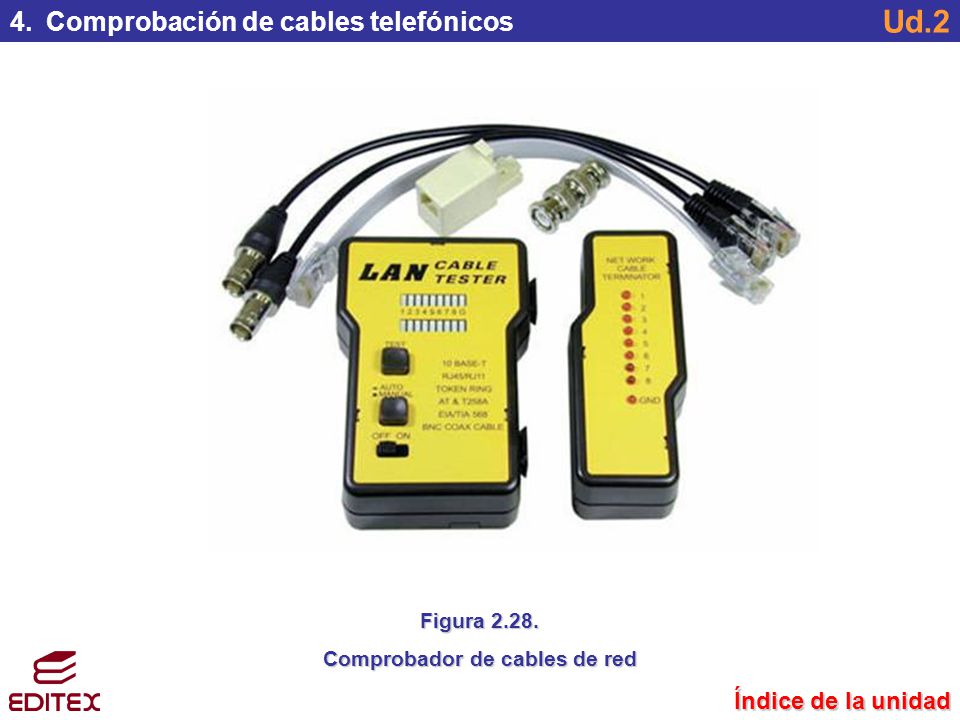

4. Comprobación de cables telefónicos Ud.2 Figura 2.28. Comprobador de cables de red Índice de la unidad

31 Dos forma de comprobar un latiguillo

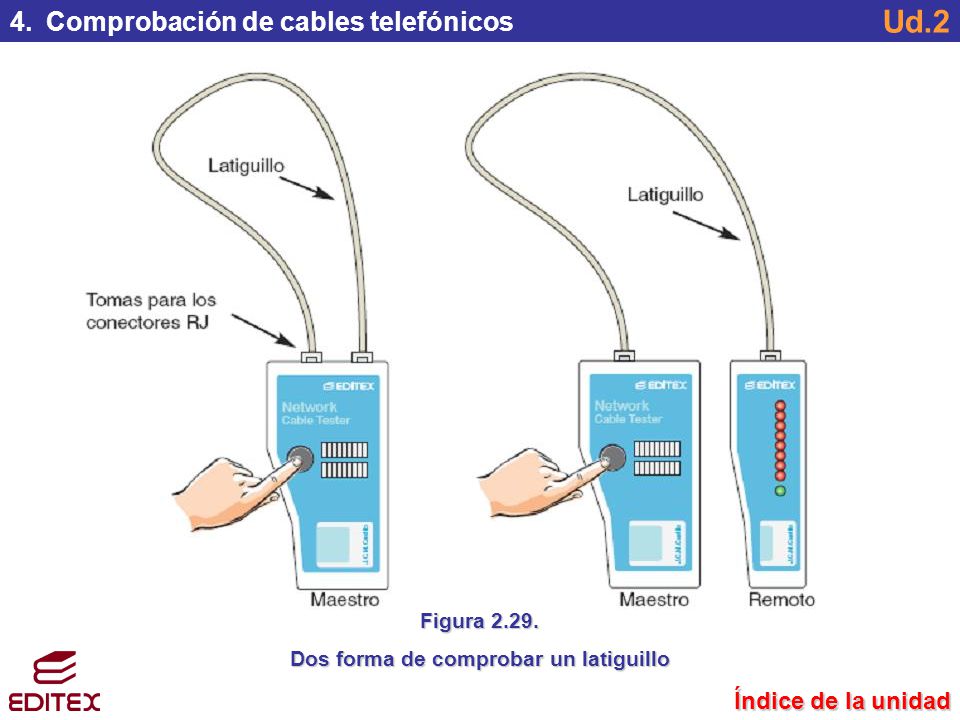

4. Comprobación de cables telefónicos Ud.2 Figura 2.29. Dos forma de comprobar un latiguillo Índice de la unidad

32 Comprobación de una línea

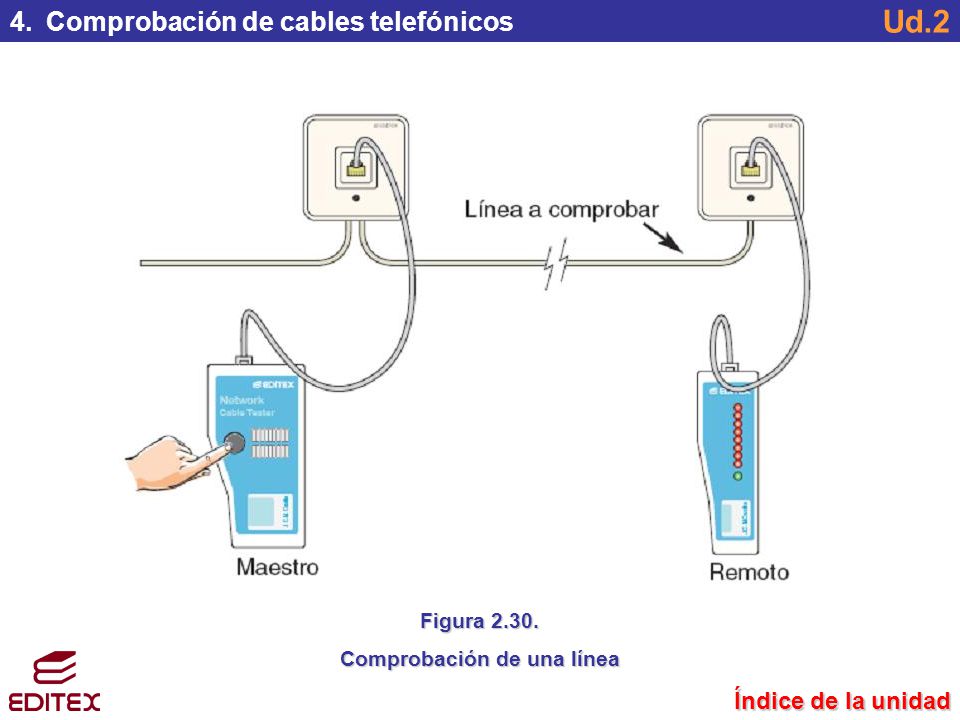

4. Comprobación de cables telefónicos Ud.2 Figura 2.30. Comprobación de una línea Índice de la unidad

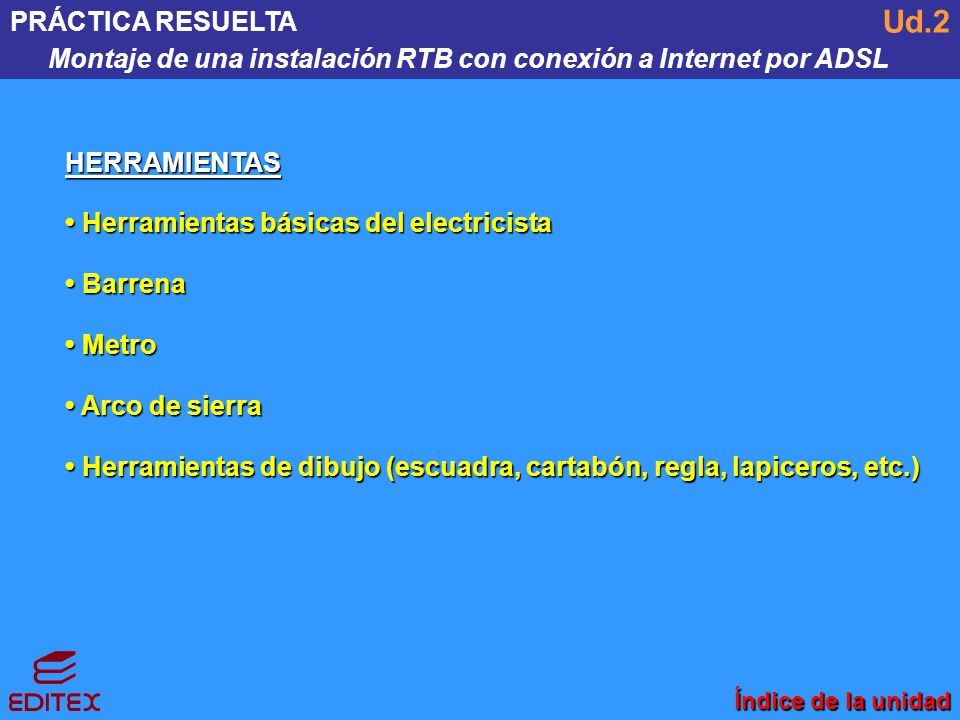

33 PRÁCTICA RESUELTA Montaje de una instalación RTB con conexión a Internet por ADSL Ud.2 HERRAMIENTAS • Herramientas básicas del electricista • Barrena • Metro • Arco de sierra • Herramientas de dibujo (escuadra, cartabón, regla, lapiceros, etc.) Índice de la unidad

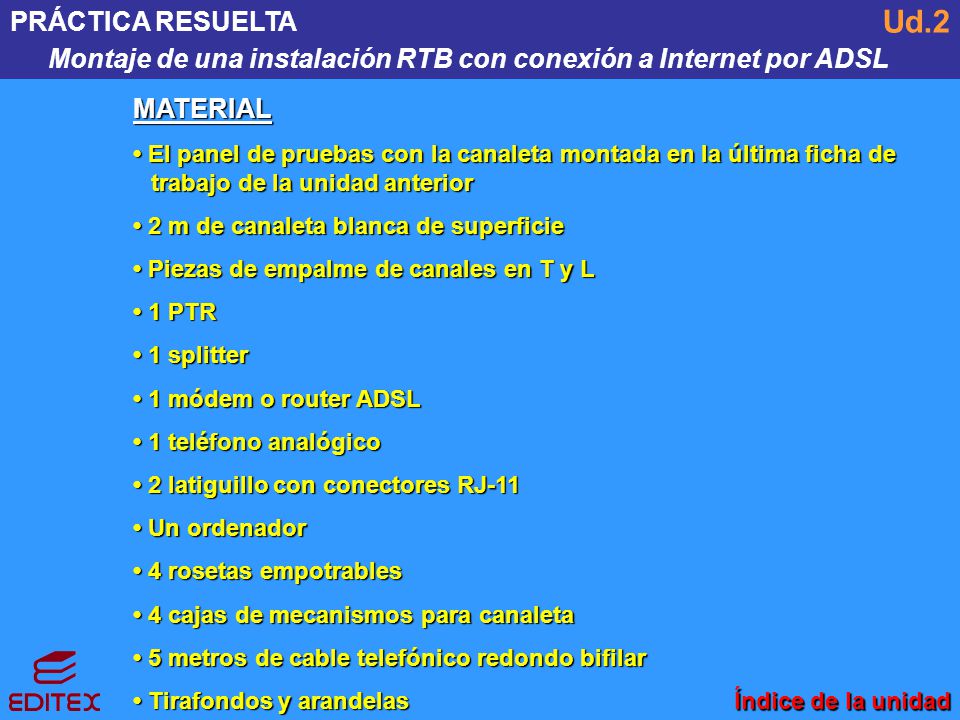

34 PRÁCTICA RESUELTA Montaje de una instalación RTB con conexión a Internet por ADSL Ud.2 MATERIAL • El panel de pruebas con la canaleta montada en la última ficha de trabajo de la unidad anterior • 2 m de canaleta blanca de superficie • Piezas de empalme de canales en T y L • 1 PTR • 1 splitter • 1 módem o router ADSL • 1 teléfono analógico • 2 latiguillo con conectores RJ-11 • Un ordenador • 4 rosetas empotrables • 4 cajas de mecanismos para canaleta • 5 metros de cable telefónico redondo bifilar • Tirafondos y arandelas Índice de la unidad

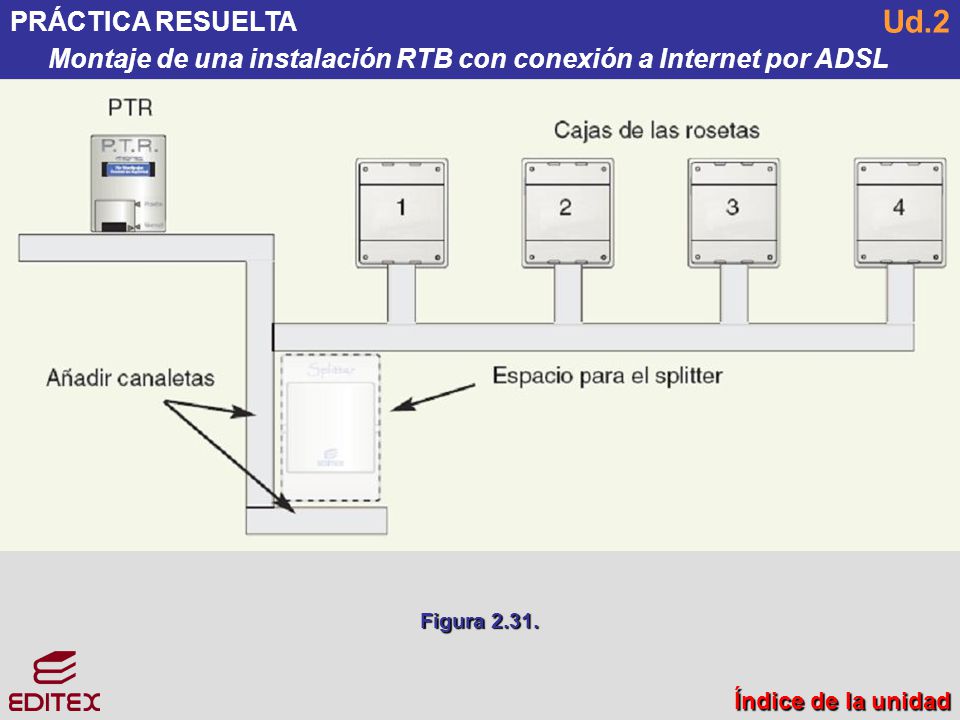

35 PRÁCTICA RESUELTA Montaje de una instalación RTB con conexión a Internet por ADSL Ud.2 Figura 2.31. Índice de la unidad

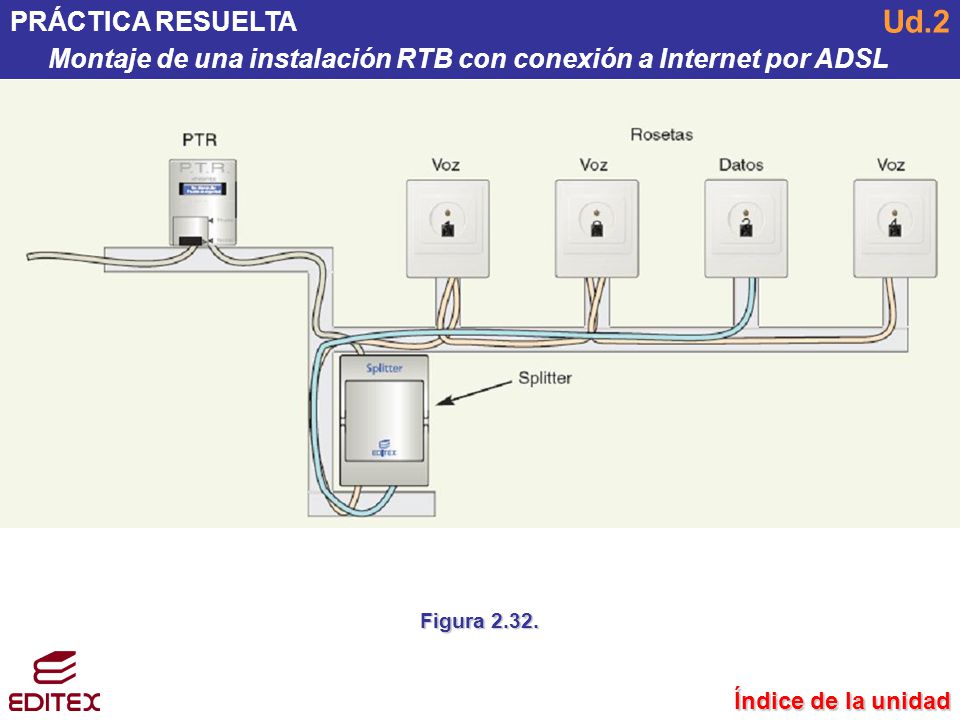

36 PRÁCTICA RESUELTA Montaje de una instalación RTB con conexión a Internet por ADSL Ud.2 Figura 2.32. Índice de la unidad

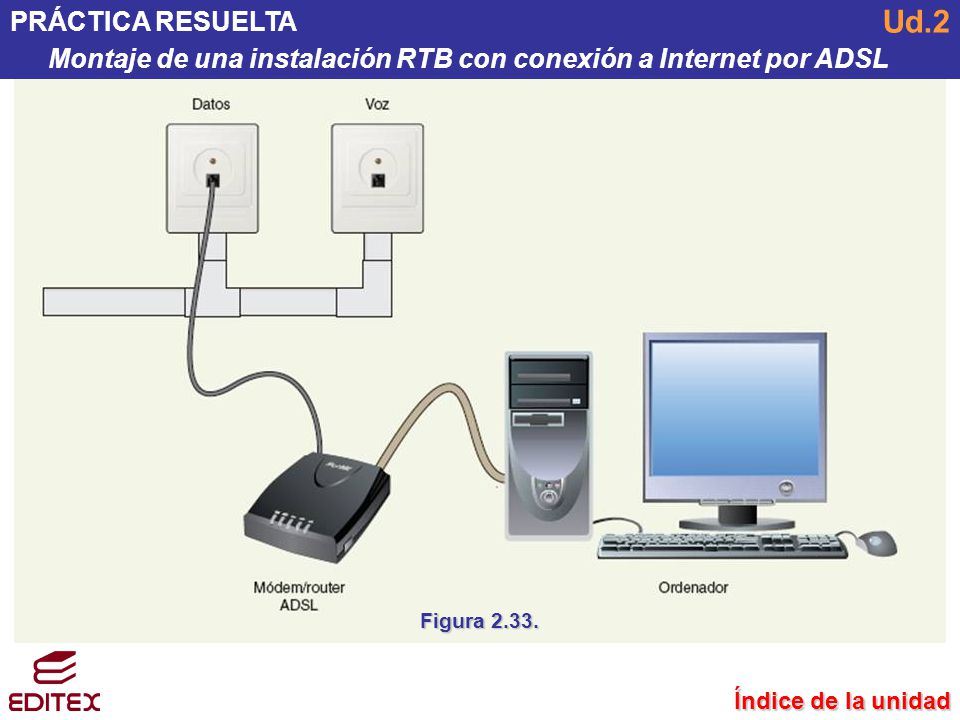

37 PRÁCTICA RESUELTA Montaje de una instalación RTB con conexión a Internet por ADSL Ud.2 Figura 2.33. Índice de la unidad

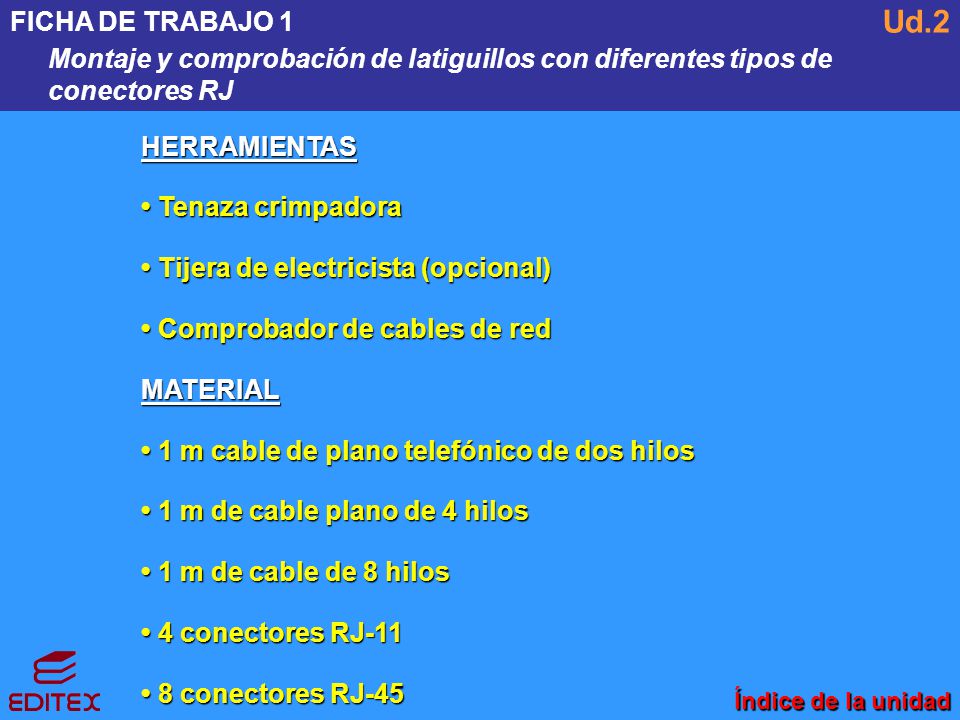

38 FICHA DE TRABAJO 1 Montaje y comprobación de latiguillos con diferentes tipos de conectores RJ Ud.2 HERRAMIENTAS • Tenaza crimpadora • Tijera de electricista (opcional) • Comprobador de cables de red MATERIAL • 1 m cable de plano telefónico de dos hilos • 1 m de cable plano de 4 hilos • 1 m de cable de 8 hilos • 4 conectores RJ-11 • 8 conectores RJ-45 Índice de la unidad

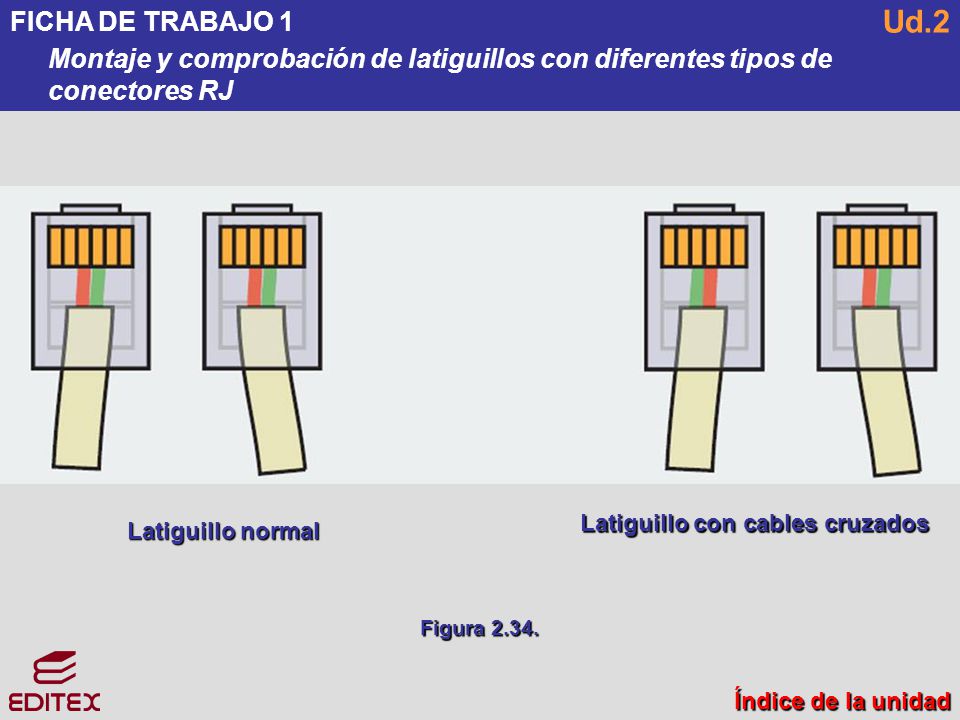

39 FICHA DE TRABAJO 1 Montaje y comprobación de latiguillos con diferentes tipos de conectores RJ Ud.2 Latiguillo con cables cruzados Latiguillo normal Figura 2.34. Índice de la unidad

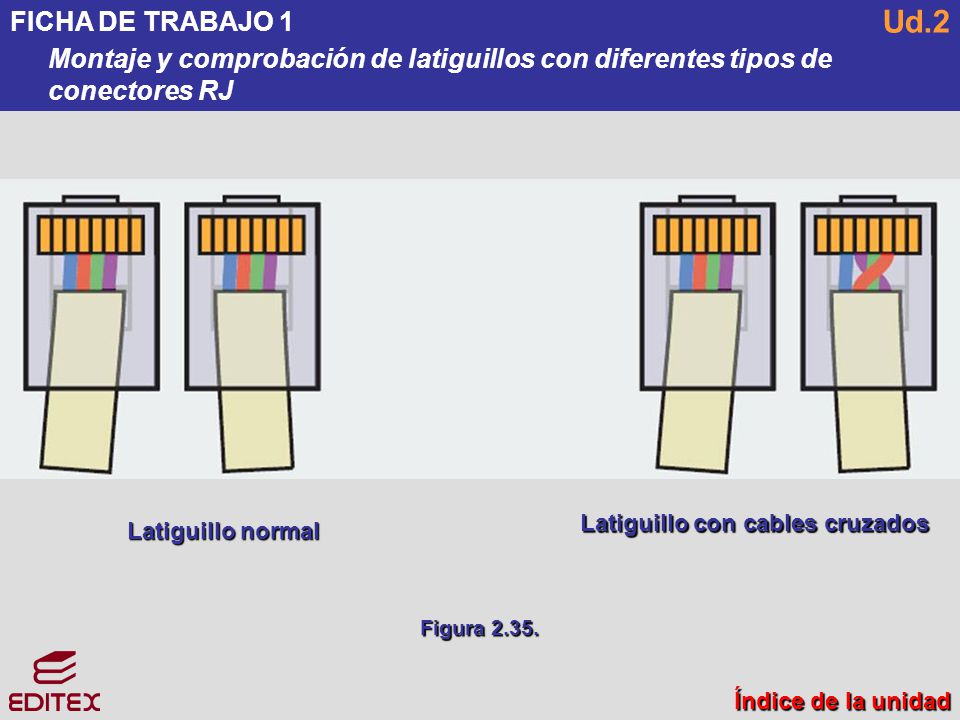

40 FICHA DE TRABAJO 1 Montaje y comprobación de latiguillos con diferentes tipos de conectores RJ Ud.2 Latiguillo con cables cruzados Latiguillo normal Figura 2.35. Índice de la unidad

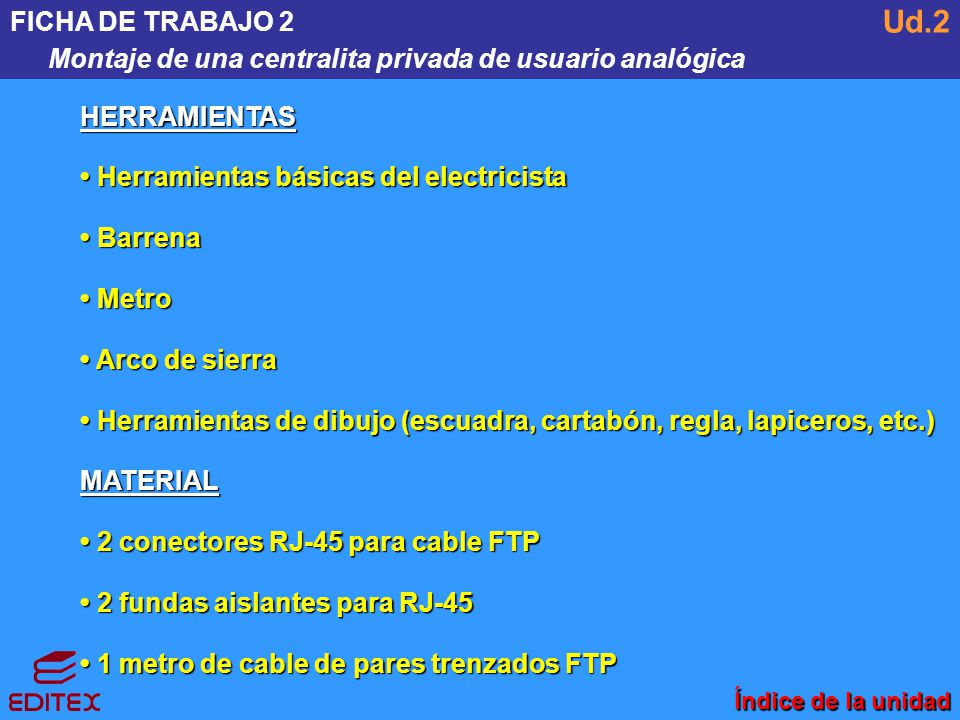

41 FICHA DE TRABAJO 2 Montaje de una centralita privada de usuario analógica Ud.2 HERRAMIENTAS • Herramientas básicas del electricista • Barrena • Metro • Arco de sierra • Herramientas de dibujo (escuadra, cartabón, regla, lapiceros, etc.) MATERIAL • 2 conectores RJ-45 para cable FTP • 2 fundas aislantes para RJ-45 • 1 metro de cable de pares trenzados FTP Índice de la unidad

42 FICHA DE TRABAJO 2 Montaje de una centralita privada de usuario analógica Ud.2 MATERIAL • El panel de madera de aglomerado • 3 m de canaleta blanca de superficie • Piezas de empalme de canales en T y L • 1 PTR • 1 centralita privada analógica • 8 cajas de mecanismos para canaleta • 7 rosetas empotrables • 1 una base ce corriente empotrable • 4 teléfonos analógicos • 4 latiguillos con conectores RJ-11 • 10 metros de cable telefónico redondo bifilar • 1 metro de hilo de línea • Tirafondos y arandelas Índice de la unidad

43 FICHA DE TRABAJO 2 Montaje de una centralita privada de usuario analógica Ud.2 Figura 3.36. Índice de la unidad

44 Ud.2 FICHA DE TRABAJO 3 Montaje de una red telefónica RDSI
HERRAMIENTAS • Herramientas básicas del electricista • Barrena • Metro • Arco de sierra • Herramientas de dibujo (escuadra, cartabón, regla, lapiceros, etc.) • Un comprobador de cables de red Índice de la unidad

45 Ud.2 FICHA DE TRABAJO 3 Montaje de una red telefónica RDSI MATERIAL
• El panel de madera de aglomerado • 3 m de canaleta blanca de superficie • Piezas de empalme de canales en T y L • 1 equipo de terminación de red (TR1) • 8 cajas de mecanismos para canaleta • 7 rosetas empotrables RJ-45 • 1 una base ce corriente empotrable • 4 teléfonos RDSI • 4 latiguillos RDSI • 10 metros de cable telefónico de 4 hilos • 1 metro de hilo de línea • Tirafondos y arandelas Índice de la unidad

46 Ud.2 FICHA DE TRABAJO 3 Montaje de una red telefónica RDSI

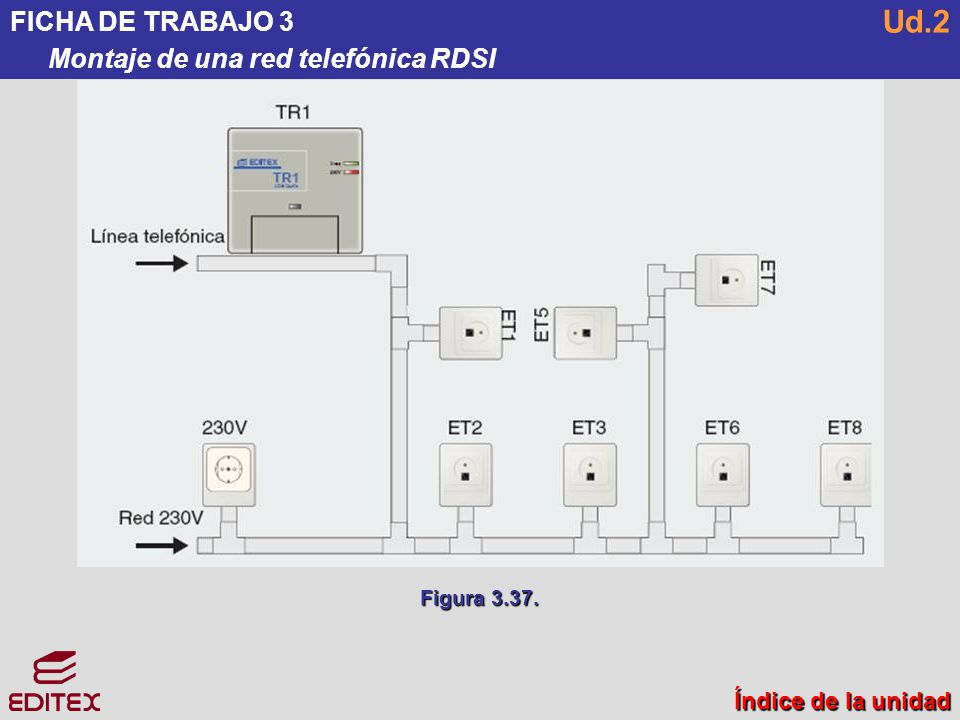

Figura 3.37. Índice de la unidad

47 FICHA DE TRABAJO 4 Montaje de una centralita privada en una red telefónica RDSI Ud.2 HERRAMIENTAS • Herramientas básicas del electricista • Barrena • Metro • Arco de sierra • Herramientas de dibujo (escuadra, cartabón, regla, lapiceros, etc.) • Un comprobador de cables de red Índice de la unidad

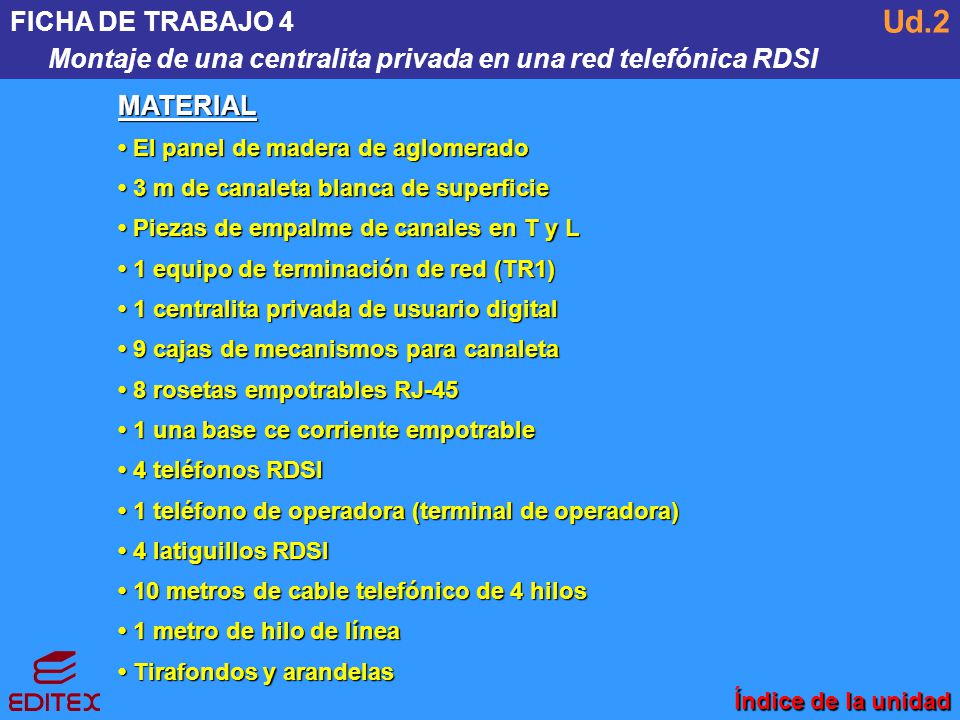

48 FICHA DE TRABAJO 4 Montaje de una centralita privada en una red telefónica RDSI Ud.2 MATERIAL • El panel de madera de aglomerado • 3 m de canaleta blanca de superficie • Piezas de empalme de canales en T y L • 1 equipo de terminación de red (TR1) • 1 centralita privada de usuario digital • 9 cajas de mecanismos para canaleta • 8 rosetas empotrables RJ-45 • 1 una base ce corriente empotrable • 4 teléfonos RDSI • 1 teléfono de operadora (terminal de operadora) • 4 latiguillos RDSI • 10 metros de cable telefónico de 4 hilos • 1 metro de hilo de línea • Tirafondos y arandelas Índice de la unidad

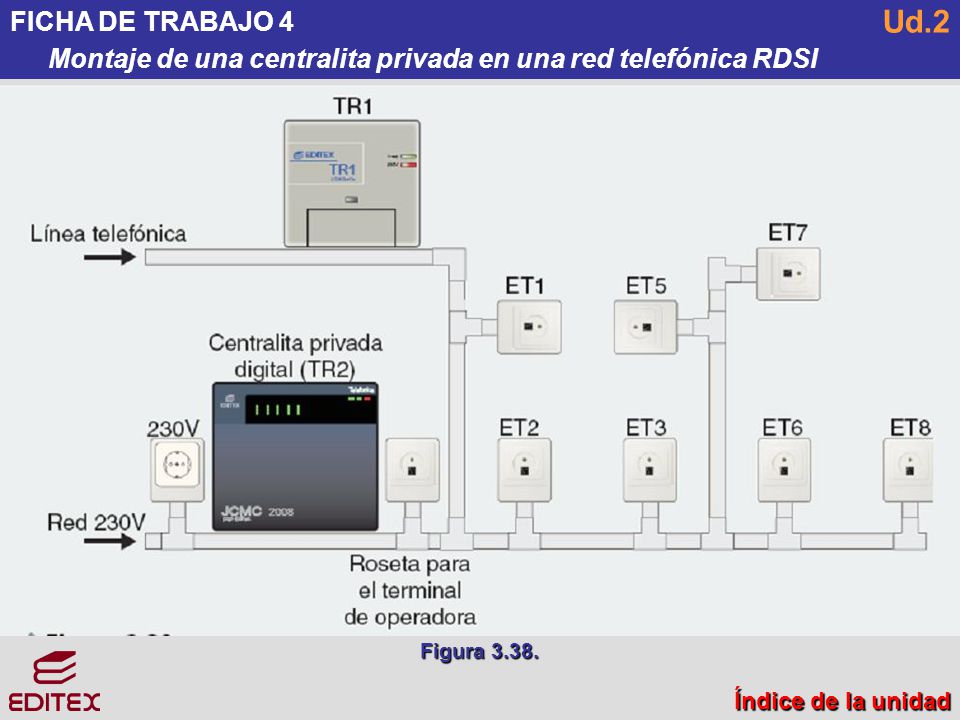

49 FICHA DE TRABAJO 4 Montaje de una centralita privada en una red telefónica RDSI Ud.2 Figura 3.38. Índice de la unidad

50 Ud.2 Índice del libro
